Бетон марки М200 или класса B15

Бетон марки М200 (класса В15) применяют для возведения фундамента, цоколя, стен, отмостки, садовых дорожек, тротуарной плитки и даже бассейнов. По соотношению цены и прочности эта марка подойдет для почти всех сфер частного строительства.

Оглавление:

Технические характеристики В15

Средняя прочность на сжатие	196 кгс/см2
Гарантированная прочность на сжатие	15 мПа
Водонепроницаемость	W2‒W6
Морозостойкость	F50 ‒F150
Подвижность	П2‒П4
Плотность	2300‒2400 кг/м3
Вес 1м3	2300‒2400 кг

1. Марка бетона определяет округленную среднюю прочность на сжатие, а класс — гарантированную в мегапаскалях. При желании можно перевести мПа в кгм/см2, для этого умножим 15 на 10,2. Получаем гарантированную прочность 153 кгс/см2. Раньше в строительстве бетон обозначали марками, теперь в нормативных документах используют класс, но продавцы еще не отошли от старой системы.

2. Водонепроницаемость зависит от специальных добавок, плотности, однородности и качества укладки. Эта характеристика показывает, какое давление воды может выдержать 1 см2 материала. У В15 она варьируется от W2 до W6.

3. Класс морозостойкости обозначает количество циклов заморозки и оттаивания. Чаще всего М200 способен пережить 100 циклов.

4. Материал с высокой подвижностью легче укладывать в тонкую или круглую опалубку, для этого в бетон добавляют пластификаторы. Согласно ГОСТу 10181.1-81 для определения этого параметра смесь заливают в специальный конус, вибрируют, а потом смотрят, на сколько сантиметров бетон осел.

5. Плотность зависит от объема воды, размеров заполнителей и грамотного уплотнения при заливке. Тяжелые бетоны имеют плотность от 1800 до 2500 кг/м3, все, что плотнее — особо тяжелые материалы, которые применяют в промышленном строительстве. Вес зависит от вида наполнителей и количества пустот.

Компоненты смеси

Чтобы приготовить М200 или В15 самостоятельно, необходимо соблюсти пропорции и подобрать подходящие ингредиенты.

Подойдет портландцемент М400 или М500, но выбор повлияет на пропорции. Покупайте свежий цемент, иначе прочность получится ниже.

Лучше использовать речной песок, так как его не надо промывать и отсеивать. Если вы все же выбрали карьерный, следите, чтобы в нем был минимум инородных частиц и глинистых примесей. Размер фракции: 1,3-3,5 мм.

При производстве класса В15 применяют гравийный или гранитный щебень с размером фракций 10-40 мм. Для увеличения плотности крупных частиц наполнителя их размешивают с щебенкой меньшего размера.

Необходимые пропорции

По ГОСТу в состав бетона на 1 м3 марки М200 входит 265 кг цемента, 860 кг песка, 1050 кг щебня, 180 л воды и пластификатор, вес которого равен 4,8 кг, при этом полученный материал имеет характеристики: W2, F50, П3. Но морозостойкость и водонепроницаемость В15 не подходит для фундамента или других строений, находящихся в агрессивной среде, поэтому в классическом рецепте для приготовления своими силами соотношение компонентов немного меняют.

В таблице даны пропорции заполнителей и воды в килограммах на 1 кг портландцемента популярных марок. Для увеличения водонепроницаемости и морозостойкости рекомендуем добавить меньше воды, так как именно излишняя влага образует пустоты в набирающей прочность смеси. Чтобы увеличить плотность, используйте виброуплотнитель.

	Цемент М400	Цемент М500
Песок	2,8	3,5
Щебень	4,8	5,6
Вода	0,5	0,5

Набор прочности

В15 набирает марочную прочность только через 28 дней после заливки. Скорость твердения зависит от температуры окружающей среды. Рекомендуемая температура — +15-20. Если она выше, бетон придется постоянно смачивать, чтобы он не высох, а если столбик термометра опускается ниже 0 градусов, вода в смеси замерзает, и процесс твердения останавливается. Начав дальнейшее строительство раньше срока, вы получаете бетон с характеристиками ниже, даже если весь состав совпадает.

ТемператураСутки	1	2	5	7	14	28
0	5	12	28	35	50	65
+5	9	19	38	48	62	77
+10	12	25	50	58	72	85
+20	23	40	65	75	90	100
+30	35	55	80	90	100

Сферы применения В15

Фундаменты, отмостки, дорожки, бассейны, стены цоколя и еще много других вещей каждый день отливают из тяжелого бетона класса В15. Однако его возможности ограничены из-за средней прочности, невысокой морозостойкости и водонепроницаемости. К каждой постройке необходимо подходить с умом, чтобы материал не дал трещин вскоре после заливки.

1. Фундамент.

Эту марку бетона используют для строительства основания домов, но далеко не всегда она будет идеальным вариантом. Двухэтажные дома из кирпича и железобетона сами по себе тяжелые, а если еще и площадь фундамента небольшая, то вряд ли М200 справится с такой нагрузкой. Ведь даже класс бетонной смеси обеспечивается только в 95% случаев.

Тип грунта играет большую роль при подборе фундамента, также важны параметры глубины промерзания, содержания агрессивных веществ и уровня грунтовых вод. Возведение на песчаных, скальных и полускальных поверхностях безопасно, а вот суглинки, супеси, глинистые, а тем более торфяные грунты требуют большой аккуратности в выборе типа и материала для фундамента.

Если вы строите небольшой дом, баню или гараж из легких изделий, а уровень УГВ в почве приемлемый, использование марки М200 вполне оправдано, в другом случае заранее выполните все требуемые подсчеты.

2. Отмостка, крыльцо, дорожки.

Эти конструкции не воспринимают больших нагрузок, поэтому для них смело используйте М200, только обратите внимание на классы водостойкости и морозостойкости или хорошо изолируйте бетон от лишней влаги.

3. Стяжки и полы.

В этой сфере можно работать и с маркой М150, но некоторые предпочитают М200, когда важна не только прочность и водонепроницаемость материала, например, для основы пола в ванной комнате или бане.

Стоимость

Цена зависит от вида наполнителя в составе, морозостойкости и водонепроницаемости, а также пластификатора для повышения подвижности. Некоторые фирмы предлагают широкий выбор, другие производят каждую марку со статичными параметрами. Цена за куб с доставкой изменяется в зависимости от расстояния, на которое надо везти материал.

В таблице представлены средние цены по России на М200, они актуальны на ноябрь 2018 года. Во многом стоимость зависит от региона, в Москве бетон продается на порядок дороже, чем в остальной России. Оптом покупать дешевле, у крупных фирм действуют большие скидки за заказ, начиная от 20-50 м3. Минимальный размер автобетоносмесителя — 6 кубов, даже если вы решили заказать меньше, оплатить работу машины придется полностью. Вес материала не имеет значения, важен только объем.

Заранее продумайте, как вы будете транспортировать бетон В15 к месту строительства. Не всегда удобно заказывать бетононасос, особенно если вам нужно купить небольшое количество бетона, можно просто нанять рабочих.

Характеристики	Цена, рубли
В15, F75, W4, П3, гранитный щебень.	2 600
В15, F50, W2, П3, гравийный щебень.	2 400
В15, F100,W4, П3, гранитный щебень.	3 500
В15, F100,W4, П3, гравийный щебень.	3 300
В15, F150, W6, П3, гранитный щебень.	3 600

Профессионалы применяют марку бетона М200 в самых разных сферах, но когда появляются сомнения, выдержит или нет, они проверяют это с помощью расчетов, а не опытным путем.

stroitel-list.ru

Бетон тяжелый класс в15 м200 технические характеристики

Строительные составы с добавлением цемента широко используются при возведении объектов и сооружений разного назначения, поэтому и технико-эксплуатационные требования к ним предъявляются, исходя из функционального направления строящегося объекта. Для облегчения выбора марки и класса бетона все смеси классифицировали по главным показателям, позволяющим идентифицировать материал как, например, бетон класса в15, что означает класс по прочности, заменяющий в устаревшей номенклатуре бетон марки м200.

Характеристики и свойства бетона

Главные характеристики марки М200 относят состав к так называемым «тяжелым бетонам». Бетоны этого класса, приготовленные согласно гост и СНиП, используют для заливки фундаментов, создании монолитных конструкций с каркасом из арматуры, армированных ж/б плит, бетонированных тротуаров с ограниченной нагрузкой на поверхность.

Заливка бетона миксером

Качественный состав бетона в15 по эксплуатационным и техническим характеристикам согласно гост:

1. По рабочему использованию: применяется в индивидуальном и промышленном строительстве;
2. По разновидности вяжущего: цементный бетон, силикатный, добавлением полимеров и гипсовый;
3. По фракциям наполнителей: мелко- и крупнозернистый;
4. По свойствам плотности и упругости: бетон особого назначения, плотный, пористый.
5. По времени и методу созревания: автоклавный материал и бетон с естественным затвердеванием.
6. По весу: легкие и тяжелые бетоны.

Состав строительного материала задает механические и технические характеристики конструкции. Чтобы получить бетон класса в 15, в раствор добавляется портландцемент марки М 200 и мелкофракционные наполнители с диаметром гранул 6-70 мм. Чтобы заливка большой площади протекала быстрее и без нарушений технологического процесса, в смесь разрешается добавлять крупный гравий или гранитный щебень диаметром от 20 мм до 140 мм. Основная характеристика бетона — сопротивление сжатию Rbn, которое обозначается символом «М» и последующими цифрами.

Особенности и достоинства бетона класса в 15

Строительный бетон тяжелый М200 обладает стандартными параметрами прочности. Прочность и качество бетона определяется характеристиками максимальной плотности через четыре недели после заливки. В составе марки б 15 бетонной смеси могут находиться различные виды щебня: известковый, гравийный или гранитный заполнитель. Их разрешается смешивать друг с другом, при этом крупность заполнителя должна быть примерно одинаковой.

Массивные конструкции из бетона

Пластификаторы

Строительные бетонные составы с такими компонентами имеют стандартную прочность 196 кг/см². Состав и приготовление регламентируются гост, а параметры и свойства, которыми обладает класс в15 марки М200, отражены в таблице:

Параметр Значение

Марка	M 200
Прочность	200 кг/м³
Класс	15 МПа
Морозостойкость	F 100
Влагостойкость	W 6
Подвижность	П 3

Используется бетон в15 марка 200 в любом направлении – в жилищной и промышленной сфере, при возведении подземных, подводных и стратегических объектов, при создании архитектурных конструкций и их элементов. Это смесь «низкого» состава, что означает высокое содержание гидрофобного, быстротвердеющего, пластифицированного, сульфатостойкого цемента.

Качественное содержание раствора не предусматривает включение минеральных добавок, но в рабочую смесь можно вносить вещества с поверхностной активностью для придания бетону большей пластичности, морозоустойчивости, какой нет у других марок, и для ускорения схватывания. Подобные добавки позволяют использовать бетон м200 класс b15 в регионах в резко континентальным климатом или на объектах, которые нужно строить быстро и без технологических пауз. Пропорции раствора

Преимущества:

1. Оптимальное соотношение стоимости производства согласно гост, и качества продукта;
2. Универсальные характеристики, обширные ареалы использования, невысокая цена за куб;
3. Марка М200 характеризуется высоким показателем сопротивления на сжатие и морозостойкости в ряду прочих марок бетона;
4. Низкая теплопроводность материала не требует использования дополнительной теплоизоляции;
5. Состав быстро набирает прочность и плотность, и это сказывается на общей скорости строительных процессов;
6. Этот класс бетона без опасений может работать в диапазоне температур +5/+350С. Морозостойкие вещества, добавляемые в нужных пропорциях, разрешают проводить работы при минусовых температурах.

Недостатки:

1. Водонепроницаемость меньше, чем у стройматериалов остальных марок;
2. Добавление воды не допускает несоблюдения пропорций. Объемный вес воды должен быть не более 20% от общей объемной массы раствора.

Сфера применения

Главная область применения — заливка пола в промышленном и индивидуальном жилищном строительстве. Неустойчивая к механическим нагрузкам структура и невысокая прочность бетона класса В 15, недостаточное противостояние погодным условиям и температурным изменениям не позволяет повсеместно применять смеси аналогичного состава для наружных работ.

Стяжка пола из бетона

Но цементные растворы с такими характеристиками имеют хорошие показатели пластичности, и из них получается надежная и устойчивая к истиранию стяжка для пола. Главные направления применения распространяются на другие отрасли, где востребованность этой марки оправдывается:

1. Фундаменты для легких приусадебных построек;
2. Строительство стен методом заливки опалубки;
3. Тротуары, садовые дорожки и бордюры;
4. Лестницы, веранды и террасы;
5. Изготовление ж/б конструкций, колонн и архитектурных деталей декора зданий;
6. Подложка для дорожных покрытий;
7. Отмостки.

Качество готового бетона обеспечивает высокую и постоянную востребованность в строительстве нескольких видов смеси. Классификация раствора происходит по типам добавляемых наполнителей. Существуют такие виды раствора бетона марки В 15:

1. Раствор на гранитном щебне самый распространенный;
2. Раствор со смесью щебня и гравия. Такой бетон хорошо держится в форме, поэтому часто используется в заливке сложных объемных сооружений;
3. Дешевизна известкового щебня раскрывает его потенциал в промышленном строительстве.

От того, какой тип наполнителя используется в смеси, зависит не только прочность конструкции, но и стоимость раствора и самого изделия. При добавлении гранита стоимость увеличивается на 10 процентов по сравнению с известковым или гравийным наполнителем.

Как приготовить раствор своими руками

Представленный выше алгоритм приготовления бетонного раствора относится и к приготовлению смеси своими силами. Использование некоторых секретов немного уменьшить стоимость раствора при его собственноручном приготовлении.

Особенности приготовления бетонной смеси:

1. Все компоненты сначала перемешиваются сухом состоянии;
2. Первая порция воды должна быть не более 70% общего ее количества;
3. После перемешивания состава до однородной вязкой массы нужно добавить оставшуюся воду;
4. Для повышения морозостойкости в смесь внедряются специальные пластификаторы;
5. Щебень или гравий следует добавлять в смесь в последнюю очередь, после того, как раствор слегка схватится.
6. Перемешивание раствора во время приготовления должно происходить постоянно и непрерывно.
7. Если есть возможность замешать раствор при помощи бетономешалки, нужно ею воспользоваться – механизация процесса намного упростит ручной труд и рабочий раствор получится более качественным.

Раствор для заливки стяжки пола рекомендуется готовить с такими пропорциями составляющих:

1. Портландцемент М 200 — 10 литров;
2. Речной очищенный песок — 19 литров;
3. Щебень или гравий — 33 литра;
4. Вода — 15 литров.

Отмерять необходимое количество компонентов луче по объему, а не по весу, поэтому мерилом может послужить любая сухая посуда с кратным объемом в литрах. Такой подход сделает подготовительный процесс намного быстрее и существенно упростит предварительные работы. Вспомогательные добавки — модификаторы и пластификаторы, химические компоненты, вносят в раствор только согласно инструкции, соблюдая пропорции по отношению к объему рабочей смеси.

Готовый бетон класса в15 — узнаваемый и применяемый во всех сферах стройматериал. Этот достаточно прочный и пластичный раствор с нормативными показателями морозоустойчивости позволяет проводить работы по заливке стяжки пола, фундаментов многоэтажных зданий, формированию прочной подложки в восстановлении и строительстве автомобильных дорог. В индивидуальном строительстве этот бетон применяют при возведении малоэтажных домов и приусадебных построек. Сравнительно низкая степень восприятия нагрузок практически не влияет на востребованность бетона марки м200 в строительстве, так как стабильные физические свойства и эксплуатационные характеристики хорошо сочетаются с достаточно низкой ценой раствора.

Бетон тяжелый класс B15 M200 технические характеристики обновлено: Ноябрь 23, 2016 автором: Артём

okbeton.ru

Бетон гост 26633 2012: технические характеристики

Изготовление и состав тяжелых мелкозернистых бетонных смесей регулируется государственным стандартом № 26633 2012. Подробней о марках готовых смесей, а также физических свойствах тяжелого бетона и сферах его использования расскажет вам наша статья.

Рассмотрим состав и свойства.

Содержание

• 1 Технические характеристики
• 2 Область применения

Технические характеристики

Готовая бетонная смесь отличается высоким удельным весом, который составляет примерно 1800–2500 кг/м³. в составе находится большое количество цемента, крупного и мелкого наполнителя и вода. Остальные добавки зависят от производителя, но регламентируются инструкциями ГОСТ 26633 2012.

О том каковы марки бетона и их применение можно узнать прочитав данную статью.

Подробнее главные характеристики сведены в таблицу. Различают пять основных типов бетонных смесей. Использование каждой из них целесообразно назначению повысить прочность конструкции и придаст ей необходимые свойства.

Каковы пропорции бетона в ведрах можно узнать из данной статьи.

Марки и характеристики готовых бетонных смесей:

№ п/п:	Обозначение бетонного раствора:	Марка используемого цемента:	Удельная масса (кг/м³):	Водонепроницаемость:	Морозостойкость:	Подвижность (влияет на удобство укладки):	Пропорции состава (на 1 м³):
Цемент, кг:	Песок, кг:	Щебень, кг:	Вода, л:
1.	В 15.	М 200.	2400.	6.	200.	П 2.	260.	900.	1086.	155.
2.	В 20.	М 250.	2390.	6.	200.	П 3.	320.	860.	1040.	165.
3.	В 22,5.	М 300.	2400.	8.	300.	П 3.	360.	830.	1040.	165.
4.	В 25,	М 350.	2395.	8.	300.	П 4.	420.	795.	1000.	175.
5.	БСГ В 30.	М 400.	2410.	10.	300.	П 4.	470.	760.	1000.	175.

Марка цемента играет немаловажную роль при создании качественного тяжелого бетона. Применяются все возможные вариации, начиная от М 100, для которой достижение необходимой прочности обеспечивается специальными примесями. Бетоны, выполненные с использованием цемента М 700 и выше, относятся к супертяжелым. Но самыми популярными и востребованными считаются бетонные смеси, приготовленные с использованием цемента М 200–350.

Каковы пропорция бетона для фундамента можно прочесть из статьи.

На видео — бетон гидротехнический гост 26633 2012:

Подробнее о составе тяжелого материала

Главный компонент — цемент марки М 200 и выше. От качества цемента будет зависеть свойства готового раствора. Существуют специальные добавки, которые повышаю прочность и крепость готового слоя, но не рекомендуется использовать заведомо «легкую» цементную смесь.

Каковы пропорции бетона для стяжки пола в гараже можно узнать из данной статьи.

Крупный наполнитель обычно представляет собой гравий, гранит, известняк или диабаз, а также другие представители горной породы. Самая подходящая фракция крупных элементов от 5 до 70 мм. Марка используемых компонентов также должна быть не ниже М 350 для известняковых и М 450 для гравийных включений.

В составе тяжелого бетона присутствуют и небольшие компоненты: кварцевый песок крупного и мелкого подбора. Преобладание мелкозернистых составляющих также характерно для этого типа бетонных смесей. Называются они мелкозернистые или пескобетон. Благодаря довольно большому удельному весу такие разновидности также относятся к разряду тяжелых бетонов, технические характеристики и состав будут регламентироваться государственным стандартом.

О том каково время застывания бетона в зависимости от температуры можно прочесть из статьи.

Специальные добавки каждый производитель может использовать по своему усмотрению. Различают перечень следующих рекомендуемых для включения в состав примесей.

Добавки для придания специфических свойств в бетонный состав:

• Пластификаторы служат для создания более пластичной и послушной массы. Оказывают комплексное воздействие, главными критериями готового раствора станет увеличение подвижности, прочности, водонепроницаемости и однородности. Предотвращает прилипания смеси к формовочным элементам, появление трещин и усадки готовой поверхности. Благодаря добавке снижается водопотребность раствора и расход сухого цемента без риска потери качества. Также имеют широкое применение среди других строительных материалов.
• Добавки – ускорители для сокращения сроков затвердения готовой смеси помогут быстрее получить качественное покрытие. Обычно бетонный раствор полностью готов к дальнейшей эксплуатации от 48 часов, в зависимости от площади и толщины заливаемого слоя. Использование специальных химических веществ ускоряет этот процесс примерно на 12 часов и позволит получить готовую плоскость за более короткое время без ущерба в качестве.
• Противоморозная добавка используется для понижения точки замерзания воды, благодаря чему можно производить заливку бетона даже при температуре -20º С. Выпускается в жидком виде и в сухом порошке.

О том, что такое марка бетона В 15 и как она используется, можно прочесть из статьи.

Лучше всего не выполнять подобные работы в столь экстремальных условиях, но при необходимости можно использовать дополнительное утепление, нагрев арматурных конструкций и эту специальную добавку.

• Гидродобавка для бетона помогает улучшить гидроизоляцию готового слоя. Большим преимуществом этого вещества будут способность «самозатягивания» мелких (до 0,4 мм толщиной) трещин на поверхности.
• Пеногаситель, в отличие от пенообразователя, используемого для насыщения бетонного раствора воздушными пузырьками, необходим для прямо противоположных целей. С его помощью из жидкого раствора быстро и эффективно удаляется воздух, а структура становится однородной и плотной. Для тяжелых бетонов это необходимый критерий, свидетельствующий о его качестве.

Каковы характеристики бетона 200 можно прочесть из статьи.

Благодаря пеногасителю застывшая поверхность будет иметь ровный вид без характерных «кратеров» и ямок.

Использование специальных добавок делает раствор более удобным в работе, избавляя от мелких недостатков и улучшая достоинства. Большинство строителей предпочитают работать именно с усовершенствованными бетонами. Это позволит существенно сэкономить время и силы, а также некоторые строительные материалы. Такие растворы легче в укладке, а готовая поверхность обладает хорошей прочностью и однородностью, без видимых дефектов и недостатков.

О том каков состав бетона М 400 на 1 м-2 можно прочесть в данной статье.

Область применения

Тяжелые бетонные растворы широко используются в бытовом и инженерном строительстве. Все несущие и силовые элементы зданий и сооружений целесообразней выполнять именно из тяжелого бетона. Если сфера применения легких смесей ограничивается возведением стен и перекрытий, то на долю тяжелого бетона приходится все остальное.

Каков состав бетона М 200 на 1 м-2 можно прочесть из статьи.

Для тяжелых бетонов характерна естественная усадка на протяжении 2–3 лет после установки, поэтому такой фактор в обязательном порядке учитывается.

Для жилых зданий, возведенных с использование тяжелых бетонов, также может понадобиться дополнительная теплоизоляция, так как материал сам по себе обладает высоким показателем теплопроводности.

О том каковы пропорции бетона марки 200 можно узнать из данной статьи.

Производство железобетонных изделий, фундаменты различных типов, гидротехнические сооружения, плиты перекрытия, напольные стяжки, бетонная подушка для дорожных покрытий и изготовление бордюрного камня. Все это лишь краткий перечень возможностей использования тяжелого бетона.

resforbuild.ru

---

Смотрите также

• Пропорции м400 бетона
• Бетонный козырек
• Ким дуб 5л средство для удаления бетона
• Дюбель гвоздь для бетона
• Как положить ламинат на бетонный пол
• Бетон ершово
• Столбы из бетона для забора
• Правила укладки ламината на бетонный пол
• Коэффициент уплотнения бетона при вибрировании
• Водосточный лоток бетонный
• Бетонная решетка

ГОСТ 26633-2015, сфера использования, виды, марки

Дата: 11 января 2018

Просмотров: 3563

Содержание

• Какую информацию содержит ГОСТ на бетоны тяжелые и мелкозернистые
• ГОСТ на бетон – сфера использования
• ГОСТ на тяжелый бетон – используемая терминология
• Регламентируемые ГОСТ марки бетона
• Тяжелый бетон по ГОСТ – применяемые материалы
• Проверка качества
• Какие специальные требования к бетону регламентирует действующий ГОСТ
• Подводим итоги

Для осуществления строительных мероприятий применяются различные материалы. Пользуется популярностью бетонная смесь, после твердения превращающаяся в монолит, и позволяющая решать широкий круг специальных задач. Повышенную прочность и долговечность объектов строительства обеспечивает изготовленный по специальной рецептуре бетон. ГОСТ 26633-2015 классифицирует бетонные составы в зависимости от области использования. Он содержит технические требования к применяемым ингредиентам.  Ознакомимся с положениями действующего межгосударственного стандарта.

Какую информацию содержит ГОСТ на бетоны тяжелые и мелкозернистые

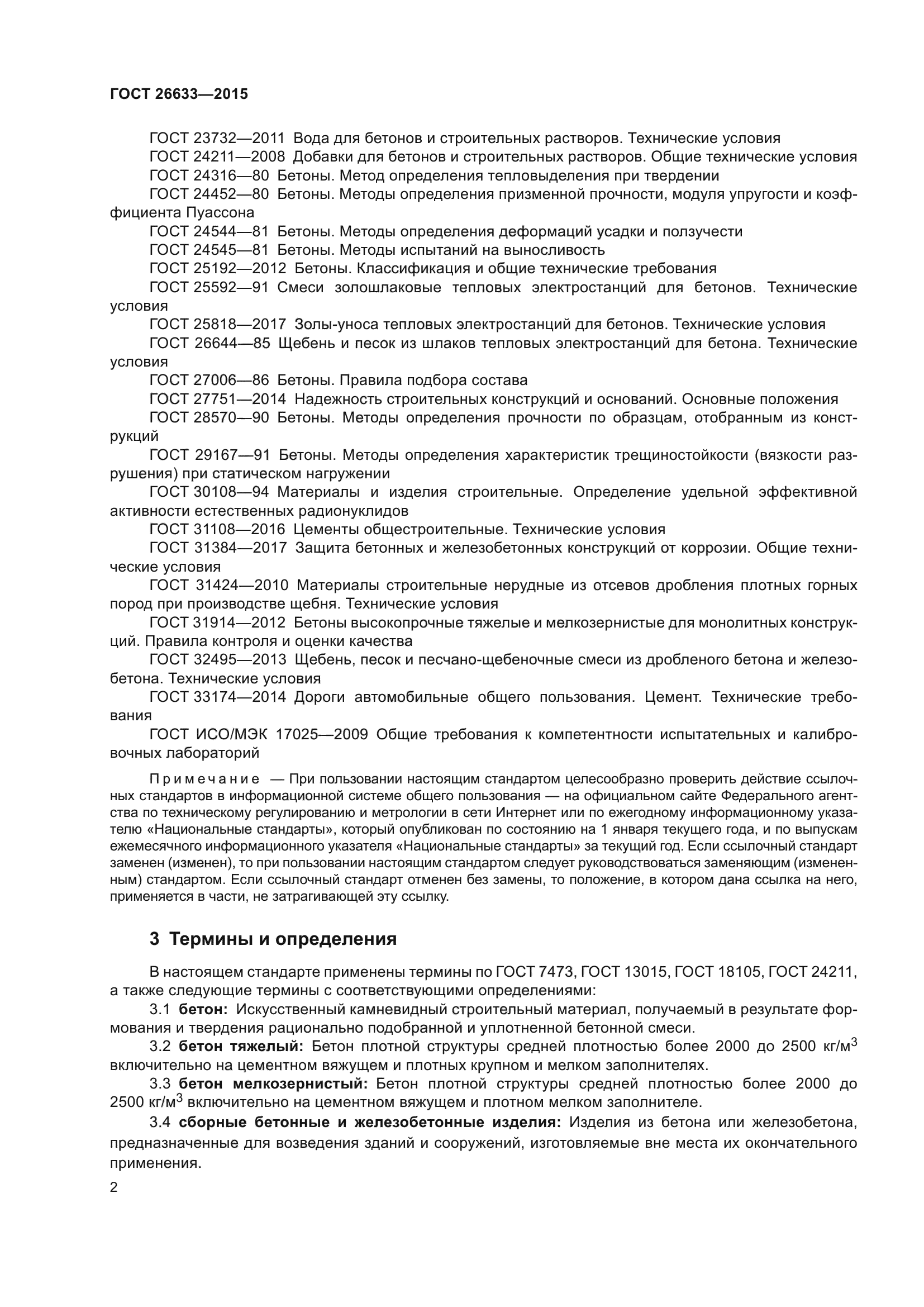

Действующий ГОСТ 26633-2015 на бетоны выпущен взамен прежних версий стандарта, изданных в 1991 и 2012 годах. Он распространяется на материалы со средним удельным весом, составляющим 2–2,5 т/м3, изготовленные на основе вяжущего вещества и заполнителя различной крупности. В официальном документе изложена техническая информация для определения характеристик монолита, а также требования к исходным компонентам.

Стандарт содержит основные разделы, описывающие:

• сферу использования;
• расшифровку специальных терминов;
• укрупненную классификацию с маркировкой;
• рекомендации по выбору исходного сырья;
• технологию приемки и правила контроля;
• особенности бетонов специального назначения.

Рассмотрим более детально главные положения стандарта.

Бетон — это искусственный камень, состоящий из четырех основных компонентов: воды, цемента, мелких и крупных заполнителей

ГОСТ на бетон – сфера использования

Требования документа распространяются на следующие виды бетонов:

• тяжелые;
• мелкозернистые.

Обе разновидности включают цемент, выполняющий функцию вяжущего вещества и наполнители повышенной плотности.

Составы, изготавливаемые согласно требованиям стандарта, используются:

• в любых климатических условиях;
• во всех сферах строительной отрасли.

Положения нормативного акта не распространяются на специальные составы:

• устойчивые к агрессивным средам;
• стойкие к воздействию повышенных температур;
• композитные составы с дисперсным усилением;
• обеспечивающие защиту от радиационного излучения;
• композиты с ячеистой структурой;
• специальные виды монолита с повышенной плотностью;
• смеси, предназначены для изготовления предварительно напряженных конструкций.

Прочность является самым важным свойством бетона

Тяжелый бетон по ГОСТ 26633-2015 применяется для различных областей:

• постройки жилых и производственных объектов;
• возведения гидротехнических объектов;
• сооружения покрытий автомагистралей;
• обустройства аэродромных покрытий;
• строительства транспортных развязок, эстакад и мостов.

Бетонный раствор – главный стройматериал, используемый в строительной сфере. Он применяется для решения различных задач:

• изготовления составных конструкций из предварительно изготовленных железобетонных изделий;
• бетонирования цельных бетонных конструкций непосредственно на объекте строительства.

Нормативный документ предусматривает расширенную область применения тяжелых бетонных составов.

ГОСТ на тяжелый бетон – используемая терминология

Стандарт использует специальную терминологию и дифференцированно подходит к различным бетонным составам. Он разделяет их на следующие виды:

• тяжелые. Характеризуются структурой повышенной плотности и удельным весом в интервале 2–2,5 т/м3. Изготавливаются на основе цемента и крупнофракционного или мелкодисперсного наполнителя с повышенной плотностью;
• мелкозернистые. Средняя плотность мелкозернистого монолита, а также структура материала соответствуют тяжелым составам. Главное отличие – применение мелкозернистого наполнителя, который смешивается с портландцементом при замесе.

Каждая разновидность бетонного раствора изготавливается согласно определенной рецептуре и после твердения образует искусственный камень.

Прочность бетона нарастает в результате физико-химических процессов взаимодействия цемента с водой, которые нормально проходят в теплых и влажных условиях

Регламентируемые ГОСТ марки бетона

По показателям, характеризующим качество монолита, он классифицируется по следующим критериям:

• прочностным характеристикам. Способность выдерживать сжимающие нагрузки обозначается буквой В и цифровой маркировкой в интервале от 3,5 до 120;
• стойкости к отрицательным температурам. Маркировка бетонных составов по морозостойкости производится латинской буквой F и цифрами от 50 до 500;
• способности препятствовать поглощению влаги. Водонепроницаемость характеризуется заглавной буквой W и цифровым индексом от 2 до 20;
• устойчивости к воздействию истирающих нагрузок. Истираемость монолита проверяется на специальном круге с присвоением маркировки G1–G3.

При определении прочностных свойств монолита проверяется:

• способность сохранять целостность под воздействием сжимающих усилий;
• устойчивость материала к растяжению в осевом направлении;
• стойкость к изгибающим моментам.

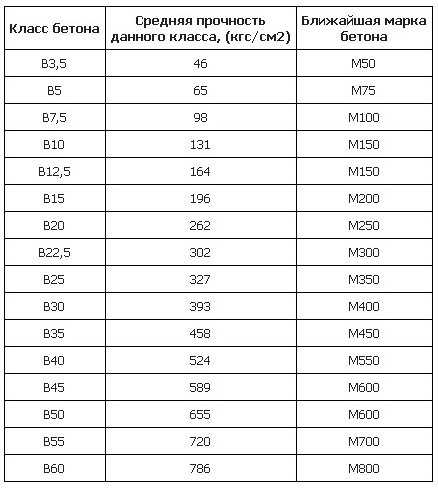

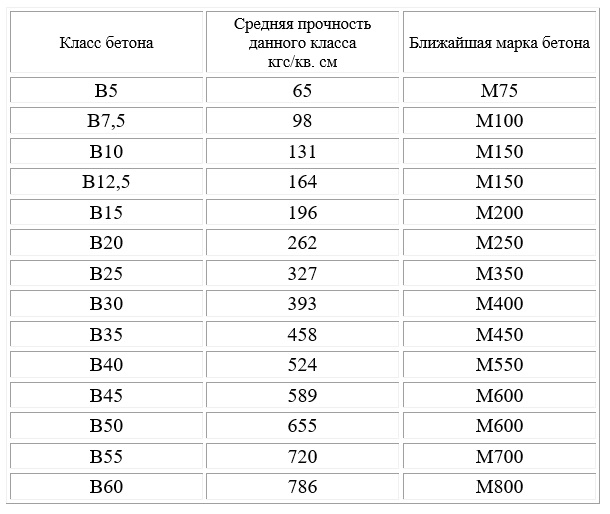

Каждому классу соответствует определенная марка. Например, изготавливаемый по ГОСТ бетон в15 соответствует марке М200. Заказывая на специализированном предприятии, выпускающем продукцию согласно ГОСТ, бетон тяжелый класс в15 (м200), всегда можно рассчитывать на гарантированные прочностные характеристики бетонной смеси. При выполнении проектных работ в документации указывается марка бетона по ГОСТ. Эксплуатационные характеристики бетонного состава достигаются по истечении 28 суток после бетонирования. Только после этого можно нагружать конструкции.

Бетон должен быть однородным — это важнейшее технологическое требование

Тяжелый бетон по ГОСТ – применяемые материалы

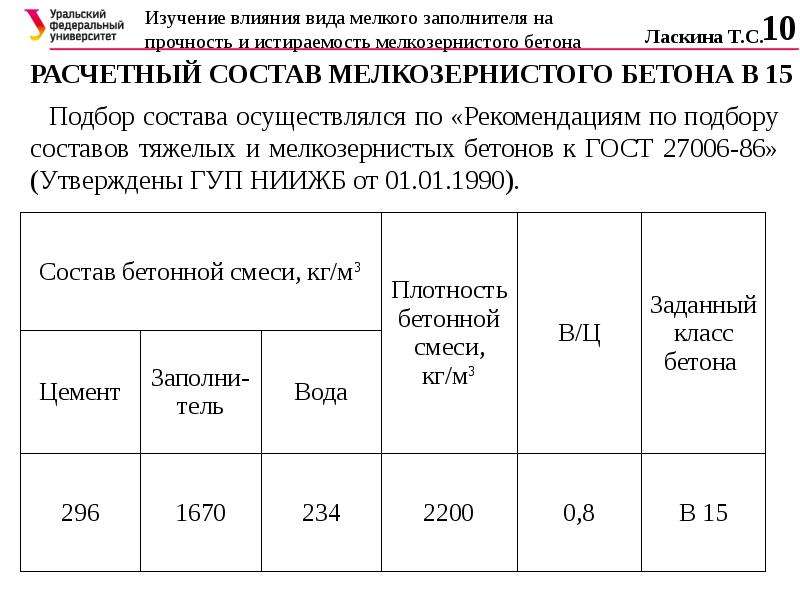

Рецептура бетонной смеси должна гарантировать получение монолита с определенными техническими характеристиками, соответствующими положениям стандарта.

Тяжелый бетон, изготовленный согласно ГОСТ 26633-2015, включает следующие ингредиенты:

• портландцемент. Он выполняет функцию связующего вещества и, впитывая влагу, стает твердым. Скорость протекания гидратации определяется маркой вяжущего компонента и его концентрацией;
• заполнитель. Стандарт предусматривает возможность применения в качестве наполнителя различных материалов, отличающихся гранулометрическим составом, прочностными свойствами, удельным весом и объемом примесей;
• воду. Она применяется для затворения приготовляемой смеси, вводится на этапе смешивания до необходимой консистенции раствора. Она также используется для подготовки растворов модифицирующих добавок;
• специальные модификаторы. При необходимости в бетонный раствор вводят добавки, ускоряющие твердение, влияющие на температурный порог замерзания, а также обеспечивающие стойкость монолита к проникновению влаги.

Эксплуатационные характеристики бетонного раствора после твердения достигаются соблюдением оптимальных пропорций и требований технологии.

Документ обязывает соблюдать следующие требования к вяжущим материалам:

• использовать портландцемент марки ПЦ500 и выше, не содержащий минеральных включений;
• соблюдать концентрацию цемента для конструкций с ненапряженной арматурой, составляющую на кубический метр смеси 150–180 кг;
• вводить портландцемент для армированных изделий с предварительно напряженными прутками в количестве 220–270 кг на метр кубический.

Для оценки однородности бетона данной марки используют результаты контрольных испытаний бетонных образцов за определенный период времени

Стандарт также содержит рекомендации по выбору заполнителей. В качестве мелкофракционного наполнителя допускается использовать следующие материалы:

• песок природного происхождения;
• песок, полученный в процессе дробления различных пород;
• шлаковый песок, применяемый в металлургической отрасли;
• смесь золы со шлаками.

Необходимо обращать внимание на следующие моменты:

• применение мелкого заполнителя с удельным весом 2–2,8 т/м3;
• предельную концентрацию пылеобразных частиц на уровне 3%;
• максимальное содержание глинистой фракции до 2%.

Документ указывает на возможность применения различных видов крупного наполнителя:

• гравия, полученного из плотных пород горного происхождения;
• щебня, просеянного из продуктов дробления;
• шлакового щебня из ферросплавных отходов;
• дробленой щебенки, произведенной из бывшего в употреблении монолита.

Главные требования к крупнофракционному заполнителю:

• плотность материала в интервале 2–3 т/м3;
• раздельная дозировка различных видов крупного наполнителя;
• содержание пылевидной и глинистой фракций не более 2%;
• предельное влагопоглощение материала – 2,5%.

В таблицах госта указана концентрация крупного заполнителя в зависимости от размера фракции.

На плотность бетона оказывает существенное влияние наличие пор

Проверка качества

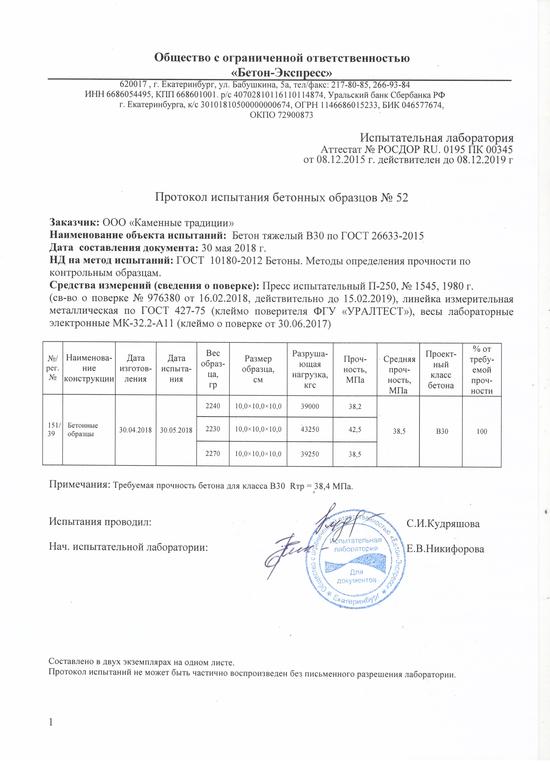

ГОСТ обязывает изготовителей бетонной и железобетонной продукции контролировать следующие основные показатели:

• прочностные свойства;
• морозоустойчивость;
• влагопоглощение;
• истираемость;
• усредненную плотность;
• трещиностойкость.

Контролю в лабораторных условиях подлежит каждая партия продукции.

Какие специальные требования к бетону регламентирует действующий ГОСТ

Документ содержит технические условия к материалам специального назначения:

• гидротехническим. Они изготавливаются из сульфатостойкого портландцемента, могут содержать наполнитель размером более 15 см;
• дорожным и аэродромным. Бетонные составы для покрытий автомагистралей и аэродромов характеризуются повышенной морозостойкостью;
• транспортным. Дорожные развязки, путепроводы и мосты изготавливаются из бетонного состава с увеличенным до 0,55 т/м3 содержанием цемента.

Детальная информация изложена в обязательном приложении к действующему стандарту.

Подводим итоги

ГОСТ на бетон содержит комплекс требований, выполнение которых гарантирует изготовление качественного монолита. Соблюдение положений стандарта позволит увеличить ресурс эксплуатации и прочность строительных конструкций.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

SCIA Engineer Downloads

Vous trouverez ici également toutes les version antérieures de SCIA Engineer 22 et le guide pour vous aider lors d’une nouvelle install – ou mettre à jour une уже существующая инсталляция.

Инженер SCIA является уникальным ретросовместимым!
Сведения о версии 21 относятся к версии 22, другие сведения о версии 22 относятся к версии 21. монтаж».

• Запрос на защиту лицензии SCIA Cloud : руководство по установке лицензии в облаке

Scia Engineer 64-битный выпуск 22.0.0019

64 бит*

Выпуск	Стандартная установка (exe)	Дистрибутив установки (zip)  1	Примечания
Инженер SCIA 22. 0.0019 (64 бита)	Настройка  22.0.0019	D-Setup 22.0.0019	▼

32 БИТА*

Выпуск	Стандартная установка (exe)	Дистрибутив установки (zip)  1	Примечания
Инженер SCIA 22.0.0009.32 (32 бита)	Настройка  22.0.0009.32	D-Setup 22.0.0009.32	▼

¹  Полная установка программы SCIA Engineer, которая может использоваться администраторами для установки версии мема на ПК.

* Consultez  ici  Les Différences fonctionelles Entre Les Versions 32-битная и 64-битная версии.

Примечания:

• Убрать 64-битную версию для использования последнего интерфейса.
• Обратите внимание на причины последних изменений, 64-битная версия не имеет полной совместимости с 32-битной версией SCIA Engineer. Одна из опций позволяет экспортировать файл 64-битной версии по сравнению с 32-битной версией при использовании XML, а также экспортировать в определенных пределах. Cliquez ici pour plus d’informations.

Защита лицензии SCIA Cloud

	ЕН	НЛ	ФР	ДЭ	ЧЗ	СК	ПТ
Руководство по установке	▼	▼	▼	▼	▼	нет данных	▼

Запрос конфигурации системы

	ЕН	НЛ	ФР	ДЭ	ЧР	СК	ПТ
Конфигурация системы и логическая совместимость	▼	нет данных	н/д	н/д	нет данных	нет данных	нет данных

Vous trouverez ici également toutes les version antérieures de SCIA Engineer 21 et le guide pour vous helper lors d’une nouvelle install – ou mettre à jour une уже существующая установка.

SCIA Engineer — уникальная ретросовместимость!
Сведения о версии 20 относятся к версии 21, другие сведения о версии 21 относятся к версии 20. монтаж».

• Запрос на защиту лицензии SCIA Cloud : руководство по установке лицензии в облаке



Инженер SCIA, 64-разрядная версия 21.1.5019



Защита лицензии SCIA Cloud

	ЕН	НЛ	ФР	ДЭ	ЧЗ	СК	ПТ
Руководство по установке	▼	▼	▼	▼	▼	нет данных	▼

Требования к конфигурации системы

	ЕН	НЛ	ФР	ДЭ	ЧЗ	СК	ПТ
Конфигурация системы и логическая совместимость	▼	нет данных	н/д	н/д	нет данных	нет данных	нет данных

Vous trouverez ici des version antérieures de SCIA Engineer et les guides pour vous helper lors d’une nouvelle install – ou mettre à jour une уже существующая инсталляция.

Инженер SCIA является уникальным ретросовместимым!
Сведения о версии 19.1 не относятся к версии 20, другие сведения о версии 20 не относятся к версии 19.1.

• Mise à jour de la nouvelle protection de license SCIA Cloud : руководство по установке облачной лицензии
• Mise à jour d’une license monoposte (Clé USB noir/mauve) : Консультируйтесь с гидом по дневной лицензии
• Mise à jour d’une license server (Clé USB verte) : Консультация по руководству по серверу лицензий

64 БИТА*

Выпуск	Стандартная установка (exe)	Дистрибутив установки (zip)  1	Примечания
Инженер SCIA 20. 0.5007.64 (64 бита) — 10Duke	Настройка 20.0.5007.64	D-Setup 20.0.5007.64	▼
Инженер SCIA 19.1.5018.64 (64 бита) — 10Duke	Настройка 19.1.5018.64	D-настройка 19.1.5018.64	▼

32 БИТА*

Выпуск	Стандартная установка (exe)	Дистрибутив установки (zip)  1	Примечания
Инженер SCIA 20. 0.5007 (32 бита) — 10Duke	Настройка 20.0.5007	D-Setup 20.0.5007	▼
Инженер SCIA 19.1.5018 (32 бита) — 10Duke	Настройка 19.1.5018	D-Setup 19.1.5018	▼

¹  Полная установка программы SCIA Engineer, которая может использоваться администраторами для установки версии мема на ПК.

* Consultez  и  – различия в функциях между версиями 32 бит и 64 бит.


Руководства по установке Защита лицензии SCIA Cloud

	ЕН	НЛ	ФР	ДЭ	ЧЗ	СК	ПТ
Руководство по установке с использованием новой защиты лицензии SCIA Cloud Часть инженера SCIA v19 Aussi pour les Installations d’Etudiant et d’Essai	▼	▼	▼	▼	▼	нет данных	▼

Руководства по установке Protection Traditionelle

	ЕН	НЛ	ФР	ДЭ	ЧЗ	СК	ПТ
Руководство по установке монопостов лицензий	▼	▼	▼	▼	▼	нет данных	▼
Руководство по установке серверов лицензий	▼	▼	▼	▼	▼	нет данных	▼
Путеводитель по однодневным лицензиям (Clé USB noir/mauve)	▼	нет данных	▼	нет данных	▼	нет данных	нет данных
Путеводитель по серверу лицензий (с USB-версией)	▼	нет данных	▼	▼	▼	нет данных	▼

Запрос конфигурации системы

	ЕН	НЛ	ФР	ДЭ	ЧЗ	СК	ПТ
Конфигурация системы и логическая совместимость	▼	нет данных	н/д	н/д	нет данных	нет данных	нет данных



Комментарий установщика le lien SCIA Engineer — Revit Structure?

• Installez Revit Structure sur un ordinateur.
• Installez aussi SCIA Engineer sur cet ordinateur.
• Установите последний подключаемый модуль Revit для таблицы с ледяной поверхностью.

Комментарий utilisez le laien SCIA Engineer — Revit?

• Инженер SCIA: utilisez Fichier — импортер (или экспортер) — Revit.
• Структура Revit: использование длинной CADS
• Pour plus amples d’information, utilisez la document du laien ici-dessous.

Комментарий Faire la mise-à-jour du laien SCIA Engineer — Revit Structure?

• Installez le dernier plug-in de la liste ici-dessous.

Лицензии Quelles не нужны?

• Программа Revit Structure (включая SCIA Engineer и подключаемый модуль Revit) не имеет лицензии SCIA.
• L’ordinateur avec SCIA Engineer sur lequel on fait l’import ou l’export, a besoin de: license sen.11.

ЗАЛОГ

	Дистрибьютор	ЕН	ЧЗ	Проекты
Лиен Ревит (дебютант)	SCIA	v15	v11
Lien Revit (авансовый)	SCIA	v15		Проекты

ОПИСАНИЕ

Открытая платформа SCIA Engineer предлагает CAE с уникальной согласованной структурной и расчетной моделью для бетонных, стальных, композитных, алюминиевых и деревянных конструкций. Аналитическая модель в SCIA Engineer может обмениваться с некоторыми программами САПР с помощью специального подключаемого модуля.

На этой странице описывается обмен с Tekla Structures. Обмен может осуществляться от Tekla Structures к SCIA Engineer и от SCIA Engineer к Tekla Structures.

Как установить ссылку SCIA Engineer — Tekla Structures?

• Установите Tekla Structures на определенный компьютер.
• Установите установку из SCIA Engineer на тот же компьютер (это может быть нелицензионная установка).
  • Использовать «выборочную установку»
  • Убедитесь, что установлен флажок «Подключаемый модуль Tekla».
• Установите требуемую лицензию esa.22 или sen.12 на тот же или другой компьютер с помощью SCIA Engineer для обмена промежуточным файлом .s2t.

Как пользоваться ссылкой SCIA Engineer — Tekla Structure?

• Экспорт из SCIA Engineer в Tekla Structures (нажмите здесь)
• Экспорт из Tekla Structures в SCIA Engineer (нажмите здесь)
• При необходимости: отредактируйте базу карт (для сечений и материалов) (нажмите здесь)


НАСТРОЙКА

ОПИСАНИЕ

SCIA Engineer предлагает надстройку Structural Glass, которая включает несколько проверок. Вам нужен модуль ‘sen.07 — Open Design’ и специальные модули для проверок:

• Проверка однослойного стекла — модуль add.gd.01
• Многослойное многослойное многослойное дизайнерское стекло — модуль add.gd.02
• Изолированные блоки Glass Design — модуль add.gd.03

Пробную версию для этого дополнения можно запросить, нажав на следующую ссылку: Запросить пробную версию

ИНСТРУКЦИИ

Сначала установите SCIA Engineer, а затем надстройку Structural Glass с помощью установочного файла ниже. .

Вы можете загрузить несколько образцов проектов стекла и два файла базы данных (*.db4) по следующей ссылке: Примеры проектов + файлы базы данных

Следующие вебинары могут быть полезны перед тем, как вы начнете использовать надстройку: вебинар 1 и вебинар 2

НАСТРОЙКА

Все загрузки и исправления SCIA Concrete Section можно найти в этом документе.

Настройка

Лицензия

• SCIA Concrete Section использует ту же защиту, что и SCIA Engineer.
• Для установки лицензии SCIA Concrete Section следуйте тем же инструкциям, что и для установки лицензии SCIA Engineer.

Ссылки

	ЕН	Нидерланды	ФР	DE	ЧЗ	СК
Информационный бюллетень: Бетонная секция SCIA	▼	▼	▼	▼	▼	н/д

Didacticiels & Manuels

Téléchargez nos didacticiels pas à pas qui abordent chacun un projet spécifique ou nos manuels de Cours sur la façon d’utiliser le logiciel, y compris les informations de base.

Изготовление петель в железных проектах | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Автокад

• испанский

• Мебель

Узнайте, как скачать этот материал

Подпишитесь, чтобы получать информацию о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание

Металлоконструкции петли.

Содержание проекта

2673.zip [ 16 КБ ]

20020805bis06. dwg [ 55 КБ ]

Аналогичные материалы

Двойная замкнутая петля правосторонняя удлиненная

Веревочная петля Сборочный чертеж V15

Петля из троса 3/8 — 3D модель

Петля ПН5-40 ГОСТ 5088-2005

Эмка Петля/Петля

Образцы работы с железом и петлей

Железобетонные и железные конструкции

Изображения работы из железа и петли

Бесплатная загрузка на сегодня

Обновление через: 3 часа 28 минут

Электропитание отдельное 2 эт.
