Количество арматуры на бетонный пол: Армирование бетонного пола — Портал о цементе и бетоне, строительстве из блоковПортал о цементе и бетоне, строительстве из блоков

Армирование бетонного пола — Портал о цементе и бетоне, строительстве из блоковПортал о цементе и бетоне, строительстве из блоков

Главная > Бетон >

Дата: 23.04.2014

Бетонирование, выполняемое с большой скоростью на значительных площадях, является наиболее экономичным способом выравнивания старого и обустройства нового пола. После застывания гладкая поверхность становится идеальным основанием для любого финишного покрытия. Чтобы увеличить срок службы стяжки, служит армирование бетонного пола. Этот процесс осуществляется с применением различных материалов и конструкций из них.

Оглавление:

  1. Технологический процесс
  2. Расход материала

В каких случаях применяется армирование

По выполняемым функциям и по расположению стяжка делится на такие типы:

  • черновая – опирается на грунт;
  • многослойная — включает тепло- и звукоизоляционные прокладки;
  • выравнивающая — укладывается на черновой слой, служит основой напольного покрытия или трубчатого утепления;
  • строительная – лежит на плите перекрытия.

Целесообразно выполнять армирование наливного бетонного пола при обустройстве черновой и многослойной стяжек (в отсутствие монолитной опоры действие растягивающих и изгибающих нагрузок усиливается), а также для уменьшения расчетного слоя бетона.

1. Каркас из прутков. Чаще всего его прокладывают в два слоя, изготавливая из стержней диаметром от 6 до 40 мм. Применяют при толщине покрытия более 8 см.

2. Сетка из стальной проволоки. Используется для многослойной стяжки на грунте или для упрочнения покрытия в гараже, прихожей, кухне.

3. Полимерная сетка. Не упрочняет стяжку, а лишь предотвращает растрескивание в процессе застывания бетона. Применяется для наливных полов, сокращая расход цемента. Сетку устанавливают прямо на основание или на теплоизоляционный слой.

4. Армирующая фибра для бетона. Бывает двух видов: металлическая и полипропиленовая. Полимерное волокно придает бетону стойкость к трещинообразованию при усадке, к колебаниям температур, усиливает водоотталкивающие свойства.

Металлическая фибра повышает устойчивость бетона к вибрациям. Заменяя арматурную сетку стальной фиброй, экономят время (элементы вводятся прямо в миксер), уменьшают толщину стяжки. Микротрещины при этом теряют способность к расширению.

5. Комбинированное армирование. В дополнение к каркасу, смонтированному в нижнем участке покрытия, его верхний слой наполняют фиброй – так осуществляется защита бетонной стяжки пола от трещин. Метод применяется для всей поверхности или в местах увеличенных нагрузок (там, где пол примыкает к стенам или колоннам). Дозировать фибру следует согласно инструкциям.

Основные этапы армирования бетонного покрытия

Наиболее трудоемким является возведение пола из бетона с грунтовым основанием. Вначале, по технологии, укладывается гравийно-песчаная смесь, затем фундаментная плита, парабарьерная пленка, термо- и гидроизоляция. Далее монтируют армированный слой бетона.

1. В зависимости от толщины стяжки, в частном строительстве ее укрепляют каркасом из прутков или проволочной сеткой. Диаметр арматуры для армирования берется из интервала от 8 до 20, а проволока – от 4 до 6 мм. Размер ячейки выдерживают от 10 до 20 см.

2. Каркас из цельных прутков вяжут с помощью проволоки диаметром 2 – 3 мм, слои каркаса крепят на ребрах. Если в ход идут обрезки материала, их соединяют внахлест с заходом полметра.

Проволочная сетка приобретается в готовом виде (ячейки 5 – 20 см) или вяжется вручную. Покупные изделия соединяют проволокой с напуском в 1 – 2 ячейки.

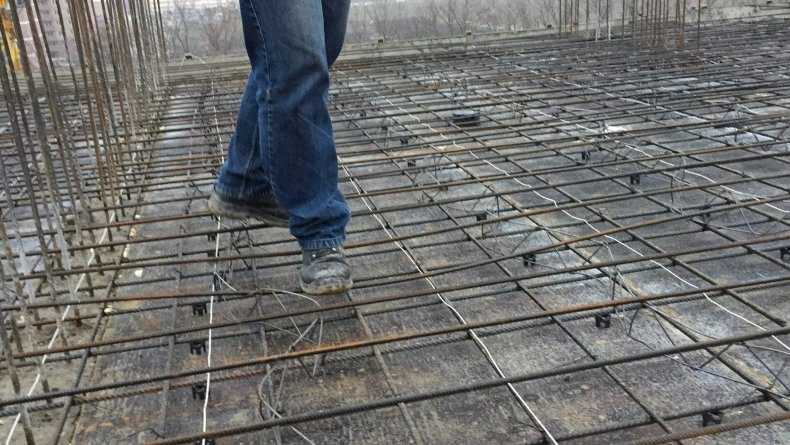

3. Готовая конструкция укладывается на фиксаторах («стульчиках») на уровне около 3,5 см от основания. При заливке стальные элементы должны быть в середине бетонного слоя – при этом нагрузки равномерно распределяются по поверхности покрытия, обеспечивается его механическая стойкость, отсутствует коррозия металла.

Расход арматуры на армирование пола

В таблице 1 приведены данные для сеточного варианта арматуры, а в таблице 2 – для одинарного армирования стальными стержнями от 10 до 16 мм.

Материал, на 1 м2 пола

Размер ячейки, см

10 х 10

15 х 15

20 х 20

Сетка Вр (4 – 6 мм), м2

1,1

1,15

1,2

Фиксатор, шт.

5

5

5

Вязочная проволока 0,8 мм, кг

0,036

0,031

0,019



Материал, на 1 м2 пола

Размер ячейки, см

10 х 10

15 х 15

20 х 20

Арматура АIII 10 мм, кг

12,7

8,5

6,4

Арматура АIII 12 мм, кг

18,3

12,2

9,2

Арматура АIII 16 мм, кг

32,6

21,7

16,3

Фиксатор, шт.

5

5

5

Вязочная проволока 0,8 мм, кг

0,065

0,06

0,032

Армирование стяжки улучшает свойства бетона, особенно если выбранный метод соответствует расчетным нагрузкам на пол и его толщине – при этом достигаются оптимальные соотношение прочности, износостойкости и экономичности бетонного покрытия.

Армирование бетонного пола — технология, расход и диаметр арматуры,

Бетонное основание считается наиболее распространенным напольным покрытием. Армирование бетонного пола или его укрепление увеличивает срок службы основания, а также предотвращает разрушение бетона.

Содержимое

  • 1 Выбор армирования
  • 2 Достоинства и недостатки армированных бетонных полов
  • 3 Расчет
  • 4 Основные правила
  • 5 Этапы работ

Выбор армирования

Перед многими строителями, особенно новичками, встает вопрос: «Как армировать бетонный пол?» В первую очередь, нужно разобраться с тем, из какого материала делают армирующую поверхность:

  • фибробетон;
  • арматурные стержни;
  • сварная арматурная сетка.

Вам будет крайне полезно ознакомится с выбором арматуры для ленточного фундамента.

Достоинства и недостатки армированных бетонных полов

Фибробетон используется для укрепления пола на больших площадях. Толщина стяжки должна быть не менее 50 — 70 мм. Средняя площадь помещения – 3000 кв.м. Преимущества фибры:

  1. Ударопрочность.
  2. Стойкость к вибрации.
  3. Устойчивость к появлению трещин.

Такое армирование бетонного пола, отзывы о котором весьма разнообразные, имеет и свои недостатки – это сложность изготовления и невысокая несущая способность.

Без арматурных стержней невозможно представить расчет несущей нагрузки. Чаще всего используется объемное или двойное армирование для средних и тяжелых транспортных и пешеходных нагрузках.

Важно! Перед заливкой бетона процесс армирования можно проконтролировать самому, то есть убедиться в правильном выборе диаметра и вязки арматуры, размеров ячеек и т.д.

Недостатком этого вида армирования является высокая трудоемкость процесса. Вам никак не обойтись без вибратора для бетона.

Сварная сетка (иначе ее называют дорожной) применяется только при легкой нагрузке, то есть используется одинарное армирование. Специалисты рекомендуют использовать его для стяжки толщиной не более 70-100 мм для легкой транспортной и пешеходной нагрузках. Данный метода укрепления бетона менее сложен, к тому же во время заливки бетона можно контролировать процесс.

Расчет

Прежде чем приступать к работам, важно рассчитать возможный расход арматуры на армирование пола. Для каждого способа расчет будет индивидуальным:

  1. Для одинарного армирования 1 кв. м. понадобится: арматура АIII (8,10,12,14,16 мм), проволока для вязки (0,064 мм), компенсаторы (0,6 мм) и фиксаторы (5 шт).
  2. Для объемного армирования потребуется армокаркас – 2,1 кг на 1 кв.м.
  3. Для работы с дорожной сеткой толщиной 5-7 мм нужно приобрести проволоку для вязки (0,0035 мм), сетку Вр1 (1,1 кв.м.) и фиксатор арматуры типа «стульчик» (5 шт).
  4. Концентрация стальной фибры для бетонирования: при легкой нагрузке – 20 — 25 кг/куб.м, при средней — 25 — 40 кг/куб.м.,  при большой – 40 — 80 кг/куб.м.

При соблюдении всех пропорций Вы получите качественное армирование бетонного пола. Видео работ можно посмотреть в сети Интернет.

Основные правила

Без соблюдения определенных правил невозможно армирование бетонного пола. Технология достаточно проста, но невыполнение требований приведет к тому, что все работы будут выполнены напрасно:

  • армирующая поверхность не должна создавать помех для распределения бетона;
  • материал нужно равномерно распределять по поверхности, желательно использовать подпорки;

Важно! Подпорки нельзя применять при армировании бетона фиброволокном.

  • не загрязняйте материалы маслянистыми веществами, они уменьшают сцепляемость бетона с армирующим компонентом;
  • чтобы основание не подвергалось гниению и окислению, бетон должен полностью закрывать армирование.

Рекомендуем к прочтению — общие правила по размещению фундамента.

Этапы работ

Если все конструкции и материалы подготовлены, то можно переходить к такому процессу как армирование бетонного пола, этапы работ следующие:

  1. В первую очередь нужно выложить материал, без этого невозможно качественное армирование бетонного пола. Диаметр арматуры нужно определить заранее. Ее выкладывают на строительной площадке на уровне 3-4 см от границ напольного покрытия. Для этого используют подставки или фиксаторы – «стульчики».
  2. Перед заливкой нужно правильно разместить металлические конструкции – они должны быть на указанных границах либо в центре.
  3. Если Вы используете усилители прочности, то их нужно заранее добавить в бетон и перемешивать не менее 15 минут.

Совет! Для укрепления бетона можно использовать пропиленовую или металлическую фибру.

  1. Безопасная усадка материала будет обеспечена, если Вы работаете с дорожной сеткой. Распределительная арматура нужно для уменьшения локального воздействия нагрузки, монтажная – для более прочного сцепления.

Армирование бетонного пола (расход арматуры, необходимые материалы и пр. описаны выше) невозможно без подготовки и расчетов. Качественный бетонный пол можно получить при соблюдении инструкций и выполнении определённых правил. Оптимальное соотношение износостойкости, экономичности и прочности выполняется при верном выборе метода армирования и соответствии расчетных нагрузок.

А вы знаете от чего зависит стоимость блоков для фундамента?

Калькулятор арматуры

Создано Filip Derma

Отзыв от Bogna Szyk

Последнее обновление: 15 августа 2022 г.

Содержание:

  • Что такое арматура?
  • Размеры арматуры
  • Как пользоваться калькулятором арматуры?
  • Стоимость арматуры — пример расчета
  • FAQ

Калькулятор арматуры поможет узнать, сколько арматуры нужно для создания арматуры в бетонной плите и во сколько это вам обойдется. Более того, он может оценить размеры используемой сетки. В приведенной ниже статье вы узнаете, что такое арматура, проверьте размеры арматуры и найдете пошаговое руководство по использованию калькулятора арматуры.

Что такое арматура?

Арматура (арматурная сталь/арматурная сталь) — строительный материал, используемый для улучшения свойств бетонных блоков. Эти проволоки сделаны из стали с рисунком (улучшает сцепление) и обычно размещаются таким образом, чтобы создать сетку. Благодаря характеристикам стали (коэффициент термического расширения очень похож на бетон) арматура компенсирует низкую прочность бетона на растяжение. Арматура может повысить сопротивление бетона разрушению даже в несколько раз .

Инженеры-строители применяют арматурную сталь при проектировании зданий и подъездных путей из бетона. Помимо повышенной прочности на растяжение, арматура также повышает устойчивость бетона к растрескиванию и позволяет уменьшить толщину бетонных блоков. Применение армирования, безусловно, является более дорогим строительным решением. Однако подрядчики склонны использовать его практически во всех строительных проектах — неармированный бетон используется редко. Через несколько лет вы заметите, что размещение арматуры на самом деле было решением, позволяющим сэкономить деньги. Почему? Потому что железобетонные плиты, блоки, подъездные пути и здания прослужат намного дольше.

Размеры арматурных стержней

Для стран с британскими единицами размеры стержней указывают диаметр в единицах ⅛ дюйма для стержней размеров от #2 до #8. Например, 8⁄8 = #8 = 1 дюйм в диаметре. Эквивалентный метрический размер обычно указывается как номинальный диаметр, округленный до ближайшего миллиметра. Эти размеры не считаются стандартными метрическими размерами — они считаются мягким преобразованием или мягким метрическим размером . Имперская система размеров распознает настоящие метрические размеры стержней (№ 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60). Это указывает на номинальный диаметр стержня в миллиметрах.

Имперские единицы
размер бруска
Метрический стержень
размер (мягкий)
Номинальный диаметр (дюймы) Номинальный диаметр (мм)
#2 №6 0,250 = 1/4 6,35
#3 №10 0,375 = ​3/8 9,525
#4 № 13 0,500 = ​1/2 12,7
#5 №16 0,625 = ​5/8 15.875
#6 №19 0,750 = ​3/4 19.05
#7 № 22 0,875 = ​7/8 22.225
#8 № 25 1,000 = ​8⁄8 25,4
#9 № 29 1,128 ≈ 9/8 28,65
#10 №32 1,270 ≈ ​10⁄8 32,26
#11 № 36 1,410 ≈ 11/8 35,81
#14 № 43 1,693 ≈ ​14⁄8 43
#18 № 57 2,257 ≈ ​18⁄8 57,3

Как пользоваться калькулятором арматуры?

Не беспокойтесь о расчетах арматуры. Вся эта математика, стоящая за планированием строительства, может быть довольно запутанной, но калькулятор арматуры берет это на себя. Он вычисляет следующие параметры:

  1. Размеры арматурной сетки (длина и ширина). Они рассчитываются путем вычитания расстояния между кромкой и арматурой (сеткой) из размеров плиты.

длина сетки = длина_перекрытия - (2 * шаг_ребер_расстояния)

  1. Общая длина необходимых арматурных стержней . Чтобы рассчитать это, нам нужно знать, сколько вертикальных и горизонтальных рядов арматурных стержней будет размещено. Например, количество рядов рассчитывается путем деления длины сетки на расстояние между арматурными стержнями. Чтобы получить длину арматурных стержней, умножьте это число на ширину сетки.

общая длина арматурных стержней = (rebar_columns * rebar_length) + (rebar_rows * rebar_width)

  1. Количество арматурных стержней . Чтобы оценить это, разделите общую длину арматурных стержней на длину одного арматурного стержня. Это значение следует округлить до ближайшего целого числа (потому что мы не можем купить, например, 0,4 шт. арматуры — только стандартные длины).

штук арматуры = общая_длина_арматуры / длина_одной_арматуры

  1. Общая стоимость арматуры . Умножьте количество арматурных стержней на цену одного арматурного стержня.

стоимость арматуры = арматура_штук * цена_единицы арматуры

Стоимость арматуры – пример расчета

Узнайте, как правильно пользоваться калькулятором арматуры. Ниже приведен пошаговый пример расчетов. Для этого мы сделали некоторые предположения относительно исходных данных:

  1. Сначала введите размеры бетонной плиты: длина = 6м, ширина = 4м .
  2. Укажите интервалы: расстояние между арматурными стержнями = 40 см , расстояние между ребрами и сеткой = 8 см .
  3. Укажите цену и длину одного стержня, который вы купите у своего поставщика:

цена арматурного стержня = 2 евро/м , длина одного арматурного стержня = 6 м .
4. Наконец, взгляните на результаты расчета:
длина сетки = 5,84 м , ширина сетки = 3,84 м , общая длина арматурных стержней = 112,13 м , арматурных стержней = 19 , стоимость арматуры = 228 евро .

FAQ

Как рассчитать стоимость арматуры для моего проекта?

  1. Определите общую длину арматуры, которую вы будете использовать в перекрытии.
  2. Умножьте на цену за метр выбранного диаметра арматуры — теперь у вас есть общая стоимость арматуры.
  3. Вы также можете использовать калькулятор арматуры на веб-сайте Omnicalculator, чтобы проверить свои выводы.

Как рассчитать вес арматуры?

  1. Если это стандартная арматура, найдите производственный код и проверьте ее плотность.
  2. Имея длину ( ) и диаметр ( d ) арматурного стержня, рассчитайте объем арматурного стержня:
    (3,14 × d² / 4) × ℓ .
  3. Умножьте объем на плотность материала. Теперь у вас есть вес арматуры.

Нужна ли арматура для патио?

Не обязательно. Когда вы ожидаете больших нагрузок на поверхность, вам потребуется арматура, потому что вес заставит бетон испытать напряжение растяжения. Тем не менее, мы всегда рекомендуем вам проконсультироваться со специалистом.

Нужно ли сваривать арматуру?

Следует избегать сварки арматуры. Вместо этого вы должны использовать стальную проволоку толщиной в одну шестнадцатую дюйма (1,6 мм), чтобы связать арматуру. Материал арматурной стали обычно имеет высокое содержание углерода, что делает ее хрупкой после термического напряжения неконтролируемой сварки. Как следствие, конструкция со сварной арматурой может разрушиться при более низком напряжении, чем то, на которое она была рассчитана.

Filip Derma

Размеры плиты

Длина

Расстояние

Rebar-Rebar (Grid)

Edge-Grid

на поставщике

Цена провода

Длина одной арматуры

Цена единой арматуры

$

Результаты

Длина сетки

Грид ширина грид.

Общая длина арматуры

Количество штук арматуры

Общая стоимость арматуры

$

Посмотреть 46 похожих калькуляторов строительных материалов 🏗️

Алюминий ВесБалясиныНагрузка на балку… 43 еще

Как оценить количество арматуры в плите?

Чтобы наилучшим образом оценить количество арматурного стержня в плите, необходимо:

  • узнать общую длину арматурного стержня
  • умножить эту длину арматурного стержня на вес на длину, связанный с размером используемого арматурного стержня

Чтобы определить общую длину арматуры в сетке, используемой в плите, необходимо учитывать несколько факторов:

  • Размеры плиты (длина, ширина и глубина)
  • Расстояние между арматурными стержнями
  • Врезка от края плиты до использования арматурных стержней
  • Количество матов (решеток)

Спецификации притирки для двух кусков арматуры. Длина притирки арматурного стержня рассчитывается в зависимости от коэффициента притирки и размера арматурного стержня.

Разметка арматуры для бетонных плит для оценки количества арматуры в плите

Для усиления бетонных плит вам необходимо оценить необходимое количество арматуры для вашей двумерной формы. Независимо от того, каким может быть конкретный формат, процедура обычно эквивалентна.

Чтобы показать эту процедуру, примите, что есть четкая прямоугольная область для оценки. Эта плита будет иметь эквивалентную длину и эквивалентную ширину.

Основная конструкция арматурного стержня представляет собой сетку. Назначьте две сходящиеся стороны, чтобы они следовали вашим оценкам. Как правило, подрядчики назначают более протяженную сторону долготой, а более короткую — масштабом. Осторожно измерьте долготу и масштаб и обратите внимание на точные цифры.

Затем решите, сколько места вы должны оставить между арматурными стержнями в обоих направлениях. Поскольку вы будете формировать форму сети с помощью арматуры, ваши более вытянутые стержни будут проходить в одном направлении, например, с севера на юг, а более короткие будут пересекать их по правым краям или с востока на запад.

Разделение вашей оценки длины по долготе на пространство, которое вы планируете оставить между арматурным стержнем прицела. Добавьте один арматурный стержень к конечному номеру. Результат этого вычисления показывает вам, какое количество арматуры вам потребуется для широтного формата.

Модель может помочь объяснить, как воспроизвести этот счет. Ожидайте, что ваша долгота составляет 15 футов, и между арматурой прицела будет 14 проходов.

  • Переведите расчетную долготу в дюймы: 15 x 12 = 180.
  • Распределите результат по дисперсионной оценке: 180/14 = 12,87 (округлите до 13)
  • Добавьте к результату один арматурный стержень: 13 + 1 = 14
  • Следовательно, вам потребуется 14 отрезков арматуры.

Чтобы рассчитать, какое количество арматурных стержней вам потребуется для продольной установки, расчет аналогичен, за исключением того, что вы будете переключать масштаб для долготы во время оценки. Как бы то ни было, начните с оценки протяженности вашей территории. Разорвите этот результат пространством, которое должно быть оставлено между продольными стержнями, в этот момент включите один.

Чтобы определить требуемую пленку для прямой арматуры, увеличьте количество арматуры, определенное для каждой стороны, на расчетную длину. Включите эти числа вместе, чтобы получить абсолютное количество прямых футов арматуры, которое вам потребуется. Так можно оценить количество арматуры в плите.

В некоторых случаях в соответствии со строительными нормами местного самоуправления может потребоваться смещение длины арматурных стержней. Арматурный стержень не должен располагаться очень близко к краю опалубки, и многие подобные нормативные положения предписывают это. В соответствии с некоторыми строительными нормами требуется зазор не менее двух дюймов между арматурой и опалубкой. Мы должны очистить в общей сложности четыре дюйма от куска арматуры для прямоугольной бетонной плиты, чтобы мы могли обеспечить необходимый двухдюймовый зазор с каждого конца.
