Перекрытие из пенобетона: монолитные, сборно-монолитные плиты

Содержание

1. Перекрытия из пенобетона – основные преимущества
2. Основные преимущества
3. Виды перекрытий из пенобетона
4. Монолитные перекрытия
5. Сборно-монолитные перекрытия
6. Особенности монтажа перекрытий из пенобетона
7. Монолитное перекрытие из пенобетона
8. Сборно-монолитная конструкция

Плиты перекрытия обязательный элемент при строительстве любого здания, они обеспечивают надежность и целостность всей конструкции. В последнее время специалисты применяют перекрытия из пенобетона, так как этот материал обладает необходимым набором свойств – прочность, теплоизоляция и долговечность.

При строительстве зданий устанавливается три типа перекрытий в зависимости от местоположения:

• Межэтажные – разделяют пространство между этажами;
• Цокольные – отделяет подвальные помещения от жилых комнат;
• Чердачные – отделяют крышу и чердачное помещение от жилого пространства.

Давайте подробнее рассмотрим пенобетонные плиты перекрытия, узнаем, какие виды перекрытий из пенобетона используются для строительства, определим их достоинства и недостатки, а так же выявим ключевые моменты установки перекрытий.

Перекрытия из пенобетона – основные преимущества

На сегодняшний момент, в большинстве возводимых зданий используются плиты перекрытия из пенобетона, так давайте узнаем почему. Какими достоинствами они обладают? Почему специалисты выделяют именно этот материал?

Пенобетон является одной из разновидностей легкого бетона, входящий в состав материала пенообразователь насыщает тело изделия пузырьками воздуха, которые в свою очередь снижают вес готового изделия и повышают теплоизоляционные свойства.

Несмотря на это, пенобетонные плиты обладают высокими показателями прочности и плотности, они способны выдержать нагрузку, заявленную строительными стандартами.

Плиты перекрытия из пенобетона отлично подходят для цокольных и чердачных перекрытий, в отличие от обычного бетона им не требуется дополнительная теплоизоляция. Так же пенобетону не требуется прокладка звукоизоляции, воздушные полости в теле плиты практически полностью поглощают шум.

Основные преимущества

• Легкость изделия – снижение нагрузки на фундамент здания и несущую конструкцию;
• Безопасность – при изготовлении пенобетона используются экологические материалы, плиты не выделяют токсичных и ядовитых веществ.

• Устойчивость к огню – пенобетон относится к первому классу огнестойкости, не горит и не плавится, способен выдерживать воздействие открытого огня на протяжении нескольких часов без потери качества;
• Низкие показатели теплопроводности – пенобетон не требует дополнительного утепления;
• Паропроницаемость – пенобетон не препятствует естественной циркуляции воздуха, тем самым создает оптимальных микроклимат в помещении;
• Морозостойкость;
• Шумоизоляция;
• Долговечность.

Выраженных недостатков у пенобетонных перекрытий нет, главный минус материала – это невозможность использования при многоэтажном строительстве. Пенобетон применяют только при высоте здания не больше трех этажей.

Благодаря своим характеристикам пенобетон стал одним из самых востребованных материалов на строительном рынке. Его используют для строительства жилых и нежилых домов, промышленных и сельскохозяйственных помещений, оград, перегородок и многого другого.

Виды перекрытий из пенобетона

В зависимости от технологии выполнения плиты перекрытия из пенобетона разделяются на два вида:

• Монолитные плиты;
• Сборно-монолитные.

Монолитные перекрытия

Этот вариант перекрытий формирует ровную плоскую основу, которая обладает повышенными теплоизоляционными и прочностными характеристиками.

Монтаж монолитных перекрытий из пенобетона осуществляется путем заливки раствора в заранее установленную опалубку. Для постройки опалубки используют фанеру или деревянные доски.

Опалубка должна выдерживать нагрузку не менее 500 кг на квадратный метр.

Монолитные перекрытия в обязательном порядке армируются, это необходимо для распределения нагрузки и повышения прочности конструкции.

Есть несколько вариантов армирования:

• Поверх монолитной плиты;
• Заливка раствора пенобетона в заранее установленную арматуру;
• Использование стального листа профнастила.

Профнастил используют при установке перекрытий между этажами. Для этой цели бегут гофрированные листы, изготовленные из стали марки Н (в основном их применяют при обустройстве кровли здания). На листах наносят специальные насечки для увеличения цепкости основания с бетоном, а также приваривают вертикальные анкеры.

Основные преимущества монолитной плиты:

• Способность выдерживать большие нагрузки;
• Крепость и долговечность конструкции;
• Доступная ценовая категория;

• Низкая теплопроводность материала;
• Звукоизоляция;
• Невысокая нагрузка на конструкцию за счет легкости пенобетона;
• Заливка пенобетонного раствора при большом расстоянии между несущими стенами;
• Формирование плиты нестандартных размеров и конфигураций.

Несмотря на большой список достоинств, монолитные пенобетонные перекрытия обладают несколькими недостатками:

• Сложно рассчитать нагрузочную способность;
• Для полного высыхания бетона и набирания им достаточной прочности требуется много времени;
• Необходимость использования специальной техники для изготовления раствора и подачи его на объект;
• Необходимость четко соблюдать рецептуру, любое отклонение приведет растрескиванию;
• Сложность проведения работ при отрицательной температуре окружающей среды.

Сборно-монолитные перекрытия

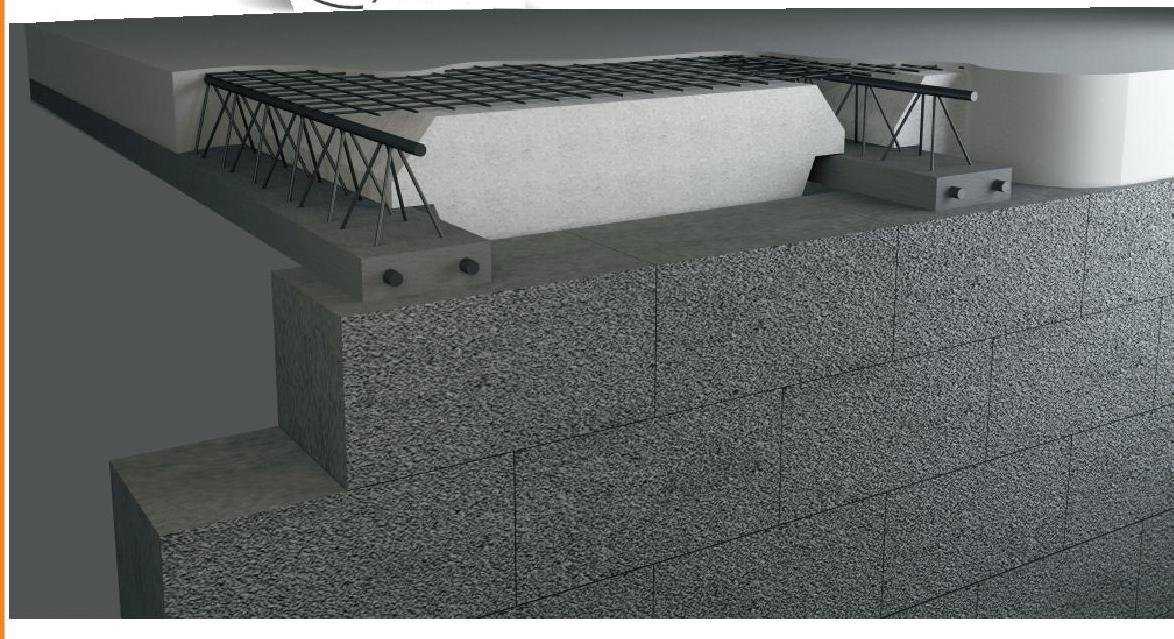

Следующий вариант перекрытий – это сборно-монолитные перекрытия из пенобетона, укладка которых предполагает использование цельных пеноблоков в сочетании с жидким раствором бетона.

На производстве изготавливается конструкция из пеноблоков, балок и металлического каркаса, который представляет собой сваренные металлические прутья. При монтаже конструкции на балки укладывают листы ламинированной фанеры.

Опалубка для сборно-монолитной конструкции не требуется, ее роль выполняют ряды пеноблоков. Ряды необходимо установить на одинаковом расстоянии друг от друга, а потом залить межблочное пространство раствором бетона.

При кладке блоков необходимо оставить вентилируемый зазор, его толщина должна составлять около 3 сантиметров.

Плюсы сборно-монолитной конструкции перекрытий:

• Пароизоляция;
• Высокие показатели шумоизоляции;
• Увеличенный запас прочности;

• Простота работы – можно выполнить самостоятельно;
• Нет необходимости в привлечении специальной техники.

Выбирая из этих двух видов перекрытий, специалисты отдают предпочтение монолитным плитам перекрытия. Несмотря на то, что их монтаж не отличается простотой, они компенсируют это своими техническими свойствами – более высокие показатели прочности, однородность структуры, отсутствие межплиточных швов.

Особенности монтажа перекрытий из пенобетона

Установка каждого типа плит перекрытия имеет свои особенности, поэтому рассматривать их алгоритмы работы мы будем по отдельности.

Монолитное перекрытие из пенобетона

Для работы используется раствор бетона, изготовленный на производстве, заливать пенобетон, который был произведен кустарным методом, запрещено. Так же запрещается проводить работы поэтапно, то есть готовить смесь небольшими порциями и поочередно заливать в опалубку.

Установка монолитных плит перекрытия осуществляется посредством заливки раствора в опалубку, которая изготавливается из металлических или деревянных элементов.

У производителей можно приобрести опалубку стандартного типа, а можно изготовить ее самостоятельно.

Алгоритм монтажа монолитной плиты:

• В первую очередь, установить вертикальные опоры будущей конструкции;
• На опорах закрепить поперечные горизонтальны брусья;
• Собрать и установить опалубку, тщательно ее закрепить;
• Осмотреть конструкцию, найти и загерметизировать все трещины и зазоры, чтобы раствор не вытек;
• Расположить в опалубке арматуру, обеспечив расстояние 4 см от уровня щитов;
• Установить маяки, которые позволят контролировать толщину слоя. В среднем толщина плиты должна составлять 16 – 18 см;
• Залить раствор пенобетона в опалубку по маякам и разровнять – для работы потребуется бетононасос.

Раствор пенобетона должен иметь однородную структуру.

Полное застывание бетонной плиты наступает спустя 4 недели, по истечении этого времени можно снять опалубку и продолжить строительные работы.

Сборно-монолитная конструкция

Установка сборно-монолитной плиты не отличается сложностью, все работы можно выполнить самостоятельно без привлечения специальной техники. Работы по монтажу проводятся в два этапа. В первую очередь, на заводе изготавливаются элементы будущей конструкции – несущие опоры и пеноблоки.

Далее происходит монтаж каркаса на строительном объекте. Установка несущих опор и поперечных балок, сверху на которые происходит укладка пеноблоков.

Специалисты советуют для придания жесткости конструкции дополнительно усилить несущие балки, залив у основания раствор бетона.

Ход работы:

• Установить и закрепить опорные балки на расстоянии 60 см друг от друга;
• Уложить поперечные перекладины, расстояние между ними не должно превышать ширину пеноблока;
• Установить ряды пенобетонных элементов, которые сыграют роль опалубки;
• Произвести армирование плиты перекрытия — для этого среди рядов пеноблоков уложить металлические прутья.

Произвести заливку бетонной смеси – поочередно залить каждый ряд, разровнять и тщательно утрамбовать раствор. Для трамбовки желательно использовать вибрационную машину.

Монолитные перекрытия из пенобетона

Оглавление: [скрыть]

• Физико-технические характеристики
• Преимущества использования
• Процесс монтажа
• Особенности использования для стяжки пола
• Использование пенобетона для стенового перекрытия
• Причины деформационных процессов
• Экономическое обоснование

О пенобетоне как о строительном материале стало известно относительно недавно — в 1890 г. Мировая известность пенобетона началась в Германии с открытия первого крупномасштабного промышленного производства YTONG.

Монолитные плиты из пенобетона в виде схемы.

Возведение любого дома предполагает обустройство межэтажных и чердачных перекрытий, выравнивающих цементно-песчаных стяжек пола. Профессионалы относят данные работы к категории наиболее трудоемких и дорогостоящих.

Перекрытия из пенобетона — литая высокопоризованная смесь из цемента, пенообразователя, песка, добавок и воды. В процессе укладки в строительную форму она твердеет, превращаясь в прочный и легкий искусственный камень.

Физико-технические характеристики

С применением пенобетона возводятся дома небольшой этажности (до 4 этажей). Если же речь идет о более масштабном строительстве, требуется устройство несущего металлического или железобетонного каркаса. В производственных условиях изготавливаются стеновые панели, стеновые блоки, плиты перекрытий и покрытий и перемычки.

Таблица физико-технических характеристик пенобетонных плит перекрытия.

Наиболее существенная характеристика материала, которая определяет его технические свойства, — объемная масса. В 1 м³ пенобетона входит 5 м³ воздуха, благодаря которому материал наделен высокими теплотехническими свойствами. Пористая структура пенобетона не мешает ему обладать высокими показателями морозостойкости. Разрушение плиты из пенобетона при низких температурах происходит при увлажнении более 30%. К такому результату может привести неправильное складирование или систематическое увлажнение при эксплуатации.

Пенобетон относится к категории несгораемых материалов еврокласса А1, который в показателях огнестойкости не уступает глиняному кирпичу. При температуре в 100°C испаряется абсорбционная влага, дальнейшее повышение температуры приводит к испарению структурно связанной влаги, в результате данного процесса происходит усадка и трещинообразование. Низкий объемный вес перекрытия из пенобетона наделил материал худшей звукоизоляцией в сравнении с глиной или силикатным кирпичом.

Теплопередача между двумя поверхностями одной стены осуществляется в 4 раза медленнее в сравнении со стенами из других каменных материалов. Данное качество позволяет сохранять в помещении комфортный температурно-влажностный режим независимо от погодных условий.

Вернуться к оглавлению

Преимущества использования

Монолитное пенобетонное перекрытие имеет ряд преимуществ, которые делают его одним из наиболее популярных видов перекрытий:

• плиты способны уменьшить нагрузку на несущие стены, фундаменты, колонны;
• уменьшить количество используемого бетона, арматуры и объем бетонирования;
• повысить звукоизоляцию и огнестойкость перекрытия;
• не использовать опалубку.

Вернуться к оглавлению

Процесс монтажа

Схема монтажа пенобетонных перекрытий.

Перекрытия из пенобетона относят к классу сборно-монолитных перекрытий, поскольку они выполняются в два этапа. Первый этап предполагает выполнение несущих балок и заполнителя в форме пенобетонных блоков в заводских условиях. На втором этапе проводится непосредственный монтаж конструкций на объекте: выставляются несущие балки, которые были выполнены из квадратных каркасов или арматурных треугольных, на нижней несущей части которых проводилась заливка бетоном для придания жесткости.

Благодаря использованию перекрытий из пенобетона удается избежать устройства опалубки перекрытий, что сокращает себестоимость конструкции и время возведения. На следующем этапе балки переопираются телескопическими стойками перекрытий монолитного типа либо обычными досками для восприятия будущих нагрузок без провисов и прогибов. Промежутки между балками заполняют пенобетонными блоками, что позволяет создать геометрическую ребристую форму будущего перекрытия из пенобетона. В подобных конструкциях пенобетонные блоки выполняют функцию пустотообразователя и облегчителя конструкции перекрытия.

Устройство перекрытий из монолитного пенобетона.

Пенобетонные плиты являются в перекрытии элементами несъемной опалубки, образующей ребристую однонаправленную структуру, после чего блоки остаются в теле перекрытия, повышая звукоизоляцию сборного ребристого монолитного перекрытия.

После установки на объекте сборной части конструкции из пенобетона переходят к армированию верхнего слоя бетона. В большинстве случаев армирование выполняют арматурной сеткой с ячейками. В местах опирания на стены и по контуру перекрытия устраивают арматурный балочный каркас. На следующем этапе выставляют торцевую опалубку перекрытия из пенобетона, выполненную либо из фанеры, либо в конструкциях несущих стен. После чего проводят бетонирование. Стоит обратить внимание на то, что оно должно проходить без разрывов, в противном случае вы рискуете получить холодные неработающие швы в бетонном теле перекрытия.

Вернуться к оглавлению

Особенности использования для стяжки пола

Схема использования пенобетона для стяжки пола.

Устройство пола с помощью плиты пенобетона должно соответствовать требованиям ГОСТ 25485-89. Использование пенобетонных стяжек с плотностью в пределах 800-1200 кг/м³ дает возможность уменьшить нагрузки до 40%. Заливка пола в данной ситуации выполняется посредством установки, которая способна производить до 15 м³ пенобетона в час. Она может подавать пенобетон по шлангу к месту заливки по вертикали до 30 м и в горизонтальном направлении до 60 м. Толщина пола может варьироваться в пределах 3-5 см. Чаще всего используется комбинированный метод нанесения пенобетона, который предполагает использование материала плотностью 300-500 кг/м³ в нижнем слое и 600-1200 кг/м³ для верхнего.

Технология монолитного пенобетона при обустройстве перекрытий и полов не требует применения дополнительных теплоизоляционных материалов (плиты из минерального волокна или керамзита).

Вернуться к оглавлению

Использование пенобетона для стенового перекрытия

Устройство пенобетонной плиты для стенового перекрытия.

Для кладки стен из пенобетонных блоков используются легкие теплоизоляционные растворы или специальные клеи. В этом случае толщина горизонтальных швов варьируется в пределах 1-3 мм. Вертикальные швы относятся к категории пустотных лабиринтных швов, что позволяет снизить расход раствора, увеличить производительность труда и устранить мостики холода, которые характерны для кирпичных кладок с использованием тяжелых растворов.

Наименее трудоемкими при возведении являются однослойные пенобетонные стены толщиной от 24 см. Оштукатуривание таких стен выполняется с помощью минеральных гидрофобизированных растворов, которые обладают высокой паропроницаемостью. В случае использования плотных штукатурок влага накапливается в стенах, приводя к преждевременному разрушению и появлению грибков и плесени.

Если строительство производится в регионах с влажным климатом и интенсивными осадками, то наружные стены выполняют щелевыми, что предполагает наличие несущего внутреннего слоя пенобетонных блоков, защитного слоя из глиняного или силикатного кирпича и воздушной прослойки, толщина которой варьируется от 40 до 150 мм.

Схема блоков перекрытия из пенобетона.

Важным элементом сопряжения стен и перекрытий является железобетонный монолитный пояс жесткости, представляющий собой непрерывную конструкцию, выложенную по периметру несущих стен на уровне перекрытий. Конструкция отличается от пеноблоков теплоизоляционными качествами, с этой целью пояс защищается вкладышами из минераловатных плит или пенополистирола с наружной стороны стены и облицовывается пенобетонными плитами.

Данное монолитное решение способно увеличить стоимость строительства, но имеет ряд важных преимуществ, которые заключаются в повышении пространственной жесткости сооружения, восприятии усилий, которые возникают в процессе неравномерных осадок основания, и обеспечении целостности здания при локальных разрушениях.

Дверные и надоконные перемычки выполняют из сборных элементов, изготовленных на заводских мощностях или непосредственно при возведении стен методом заполнения корытообразных элементов из пенобетона бетоном. Простенки малых размеров усиливаются железобетонными монолитными столбами, которые выполняют в несъемной опалубке.

Вернуться к оглавлению

Причины деформационных процессов

Трещины в пенобетонных плитах появляются вследствие прогибов поддерживающих перекрытий.

Деформационные процессы блока и плиты пенобетона протекают длительное время и могут провоцировать растрескивание. Данное отрицательное явление появляется в случае эксплуатации здания, которое не прошло полный процесс просушки стен. Трещинообразованию подвержены участки в местах дверных и оконных проемов.

Появление трещин может стать следствием чрезмерных прогибов поддерживающих перекрытий, которые возникают в результате деформаций ползучести. Для того чтобы свести к минимуму данное негативное последствие, используют сетчатое армирование в местах, где ожидаются усадочные деформации.

Вернуться к оглавлению

Экономическое обоснование

При оценке экономических показателей конструкций из пенобетона следует учитывать снижение нагрузок на фундаменты. Данный факт имеет особое значение при строительстве на осадочных и слабых грунтах. Благодаря наличию ровных плоских поверхностей стен и тонких растворных швов снижаются расходы на отделочные работы. Для плиты из пенобетона используется шпаклевочный слой в 5 мм. В сравнении с внутренней штукатуркой кирпичной кладки толщиной 10-15 мм экономия выглядит существенной.

Использование перекрытий из пенобетона позволяет получить выгодные эксплуатационные показатели, например снизить расходы на обогрев помещений, сохранив комфортный микроклимат, дает возможность гибкой перепланировки методом разборки и возведения легких пенобетонных перегородок. Опыт многих европейских стран показывает, что монолитное пенобетонное строительство позволяет быстрее всего решать вопрос жилищного строительства в условиях дефицита энергетических и финансовых ресурсов. Вышеуказанные факты сделали пенобетон наиболее популярным материалом в массовом малоэтажном жилищном строительстве.

Полиэтилен под бетонные плиты — GreenBuildingAdvisor

Снизу вверх, вот как должны идти слои: Щебень; жесткая пена; полиэтилен; конкретный.

Изображение предоставлено Р. Ианом Парлином / Oyster River House

Еще размышления энергетического ботаника

Что находится под бетоном в монолитном доме? В старые времена не так много — просто грязь. В конце концов, подрядчики обнаружили, что имеет смысл положить под бетон слой щебня толщиной 4 дюйма. Щебень обеспечивает капиллярный разрыв, который уменьшает количество влаги, просачивающейся вверх от влажной почвы к проницаемому бетону.

Поскольку слой щебня обеспечивает довольно однородную основу, он также может уменьшить вероятность того, что бетонная плита будет плохо опираться на случайные карманы мягкого, легко сжимаемого грунта.

В конце концов был изобретен полиэтилен. Бетонные подрядчики узнали, что слой полиэтилена помогает сохранить плиту сухой, потому что он останавливает восходящую диффузию пара из почвы.

Наконец, некоторые подрядчики в странах с холодным климатом начали устанавливать непрерывный горизонтальный слой изоляции из жесткого пенопласта под своими бетонными плитами. Слой пены изолирует плиту комнатной температуры от холодного грунта под плитой.

Правильное расположение слоев сэндвича

На данный момент у нас есть бутерброд с тремя или четырьмя слоями, и возникает вопрос: имеет ли значение порядок слоев? Что падает первым, а что последним?

По мнению большинства ученых-строителей, слои должны располагаться снизу вверх следующим образом: щебень; жесткая пена; полиэтилен; конкретный.

Могу ли я использовать промокательный песок?

Некоторые подрядчики могут спросить: Является ли ошибкой размещение полиэтилена в сэндвиче ниже? Ответ положительный. Чтобы понять почему, полезно изучить историю промокательного песка.

Начиная с 1989 года, Американский институт бетона (ACI) рекомендовал укладку 4-дюймового слоя гранулированного материала между пароизоляционным материалом подплиты и бетонной плитой. Стандарт ACI 302.1 R-96, Руководство по устройству бетонных полов и плит, включил эту рекомендацию в Раздел 4.1.5:…

Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и
детали конструкции.

Начать бесплатную пробную версию

Уже зарегистрированы? Войти

Избранные блоги

Размышления энергетического ботаника
Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

•
  28 октября

•
  14 октября

•
  30 сентября

Руководство по продукту
Посмотреть больше

• Спонсор


  26 октября

•
  20 октября

• Спонсор


  12 октября

Нужно ли укладывать жесткую изоляцию под бетонную плиту?

0 акций

• Поделиться
• PIN-код

Устали платить астрономически высокие счета за отопление? Не хотите такой же борьбы в своем новом доме? Установка жесткой изоляции под бетонную плиту — отличный способ гарантировать, что ваше новое помещение будет энергоэффективным, пока оно существует! Для многих новых конструкций требуется соответствие нормам, а также защита бетона от повреждения водой.

Чтобы фундамент вашего дома не был основным источником теплопотерь, перед заливкой бетона необходимо установить жесткую изоляцию. Это защищает бетон от влаги, а также сохраняет тепло внутри дома, что требуется многими современными строительными нормами.

К тому времени, когда вы закончите читать, вы будете знать преимущества жесткой изоляции, выбор различных материалов и основы жесткой установки. Давайте начнем!

Быстрый переход

• Нужно ли укладывать жесткую изоляцию под бетонную плиту?
• Какая изоляция укладывается под бетонную плиту?
  • EPS против жесткой изоляции XPS
• Жесткая изоляция и строительные нормы и правила
• Нужна ли вам пароизоляция под бетонной плитой?
• Как утеплить бетонную плиту перед заливкой
• Сколько стоит жесткая изоляция?
• Можно ли использовать распыляемую пену под бетонной плитой?
• Лучшая теплоизоляция под перекрытием
  • 1. Панели Insulfoam R-Tech
  • 2. Owens-Corning Foamular 250
• Заключение

Следует ли укладывать жесткую изоляцию под бетонную плиту?

Жесткая изоляция под бетоном является важным этапом строительства. Хотя многие действующие нормы и правила признают его значение и требуют его, не все строительные нормы и правила требуют этого. Бетон может показаться непроницаемым материалом, но на самом деле он довольно уязвим для влаги и плохо удерживает тепло. 9№ 0018

Жесткая изоляция — это идеальный способ снизить расходы на отопление и одновременно защитить бетонную плиту вашего дома. Он очень популярен в кругах экологического строительства, потому что резко снижает потребление энергии. Он также отлично справляется с отводом воды от плиты, предотвращая трещины и структурные повреждения!

До 10 % тепла в доме и, следовательно, 10 % вашего счета за электроэнергию уходит через пол. 2-дюймовый слой изоляции из жесткого пенопласта в сорок раз эффективнее удерживает тепло, чем один только бетон. Хотя поначалу жесткий пенопласт может быть дорогим, экономия в течение следующих нескольких десятилетий намного перевесит его.

Средний американский дом тратит на отопление около 1200 долларов в год. Если вы сократите расходы на отопление на 10%, это составит 120 долларов в год — тысячи долларов, сэкономленных за весь срок службы дома. Это также делает его привлекательным для перепродажи, особенно с учетом растущей важности экологически чистого образа жизни.

Если вы живете в сухом или жарком климате, например, на юго-западе Америки, изоляция из жесткого пенопласта может не понадобиться. Поскольку у вас нет сезонных заморозков, маловероятно, что ваш счет за отопление сильно изменится. Если вы испытываете все четыре сезона – особенно суровые зимы – утепление жесткой пеной под бетонной плитой просто необходимо!

Поверх щебня укладывается жесткий пенопласт и покрывается пароизоляцией, непосредственно сверху заливается железобетон. Почему бы не сделать наоборот с бетоном в самом низу? С точки зрения тепла вы можете не заметить разницы, но ваш фундамент со временем растрескается и рассыплется из-за повреждения водой.

Какая изоляция укладывается под бетонную плиту?

Прочность на сжатие – вес, который могут выдержать пенопластовые панели, – важный определяющий фактор при утеплении подстилающего слоя. Изоляция, используемая под плитой, должна соответствовать требованиям прочности, иначе она может медленно разрушаться под весом, разрушая фундамент дома. Прочность на сжатие измеряется в фунтах на квадратный дюйм и относится к тому, сколько фунтов может выдержать один квадратный дюйм изоляции.

Поскольку вес бетонной плиты равномерно распределяется по всему фундаменту, изоляция не обязательно должна быть такой прочной, как вы думаете. Стандарты ASTM предписывают минимум 10 фунтов на квадратный дюйм для жесткой изоляции под плитой, а 15 является наиболее распространенным.

Конечно, вы можете выбрать жесткую изоляцию с более высокой прочностью на сжатие, но ваши затраты могут быть излишне высокими. Однако это может быть хорошей идеей, если вы живете в районе с рыхлой/влажной почвой или большим количеством глины. Жесткая изоляция, рассчитанная на 25 фунтов на квадратный дюйм, будет прочнее земли под ней!

R-значение является одной из наиболее важных характеристик изоляции подстилающего слоя. Значение R описывает способность материала сопротивляться теплопередаче. Чем выше значение R, тем лучше он изолирует. 4-дюймовая бетонная плита имеет значение R 0,4, что очень мало; тепло уходит через бетон очень легко.

Жесткая изоляция из XPS и EPS имеет R-значение 4,7 и 3,6 соответственно. Но то, что XPS имеет более высокое значение R, не делает его лучшим выбором для жесткой изоляции.

EPS против жесткой изоляции XPS

Существует два распространенных типа жесткой изоляции: EPS (вспененный полистирол) и XPS (экструдированный полистирол). Они оба сделаны из синтетического материала, называемого полистиролом, который похож на другие материалы на масляной основе, такие как полиэстер и полипропилен. Несмотря на то, что они похожи, они разные. Все сводится к тому, как они работают. Изоляция должна хорошо работать как против температуры, так и против влаги, чтобы быть эффективной.

R-значение очень важно при выборе изоляции, и XPS имеет R-значение 4,7 по сравнению с EPS 3,6. Может показаться, что это ставит XPS на первое место, и какое-то время так оно и было. XPS был предпочтительным утеплителем при закладке фундамента на протяжении десятилетий, в то время как EPS чаще использовался для крыш и стен. Однако со временем пенополистирол стал более популярным в использовании под бетонными плитами.

Увидев, что изоляция из пенополистирола и пенополистирола пользуется популярностью, Stork Twin City Testing решила испытать их. Они обнаружили, что после 15 лет пребывания в земле в Сент-Поле, штат Миннесота, EPS и XPS работали совершенно по-разному. XPS потерял половину своего R-значения, в то время как EPS сохранил 94% от его R-значения.

Кроме того, пенополистирол поглощал гораздо меньше воды (по-прежнему в пределах диапазона стандартов ASTM), чем пенополистирол (на 18% выше предела водопоглощения). Эта разница во влажности в очень влажном климате, таком как Миннесота, фактически разрушила способность пены XPS выполнять свою работу. Конструктивно он все еще был прочным, но плохо изолировал; ЭПС сделал.

Итак, что лучше? Если вы живете в сухом климате, вполне вероятно, что вы никогда не столкнетесь с резким снижением коэффициента теплопередачи, если выберете жесткую изоляцию XPS. Для тех, кто живет в очень влажном климате, лучше всего выбрать жесткую изоляцию EPS для долговечности и влагостойкости!

Жесткая изоляция и строительные нормы и правила

В зависимости от того, где вы живете, может потребоваться жесткая изоляция под бетонной плитой! IECC, нормативный кодекс, который гарантирует, что новое строительство является экологически безопасным, требует минимальной изоляции R-10 в климатических зонах 4-8. Вы можете проверить, живете ли вы в одной из этих зон, на карте зон IECC.

Если IECC требует жесткой изоляции под бетонной плитой, вам также необходимо будет пройти проверку перед заливкой бетона. Если вы живете в климатических зонах 1-3, жесткая изоляция необязательна, но все же может быть хорошей идеей. Несмотря ни на что, всегда рекомендуется проверять местные строительные нормы и правила на предмет жесткой изоляции под плитами на уровне пола и подвалами!

Нужна ли пароизоляция под бетонную плиту?

Пароизоляция является неотъемлемой частью хорошего плитного фундамента. Так как вода из грунта со временем впитывается в жесткий утеплитель, необходимо поставить барьер между пенопластом и бетоном. В прошлом пароизоляция толщиной 6 миль (6/1000 дюймов) была довольно распространена, но теперь Американский институт бетона заявляет, что толщина пароизоляции никогда не должна быть меньше 10 миль (10/1000 дюймов).

Полиэтиленовый материал не является полностью водонепроницаемым, поэтому важна не только толщина пароизоляции. Он должен быть достаточно плотным, чтобы задерживать даже микроскопические капли воды. Требуется, чтобы пароизоляция имела проницаемость (влагопроницаемость) 0,3 проницаемости, что означает, что через барьер может пройти только 0,3 гран водяного пара.

Если вы ищете пароизоляцию, которая действительно остановит попадание воды, ищите пароизоляцию, соответствующую спецификациям ACI. Если продукт помечен как «ингибитор парообразования», он, скорее всего, не полностью соответствует требованиям ACI и не должен использоваться в конструкции под плитой.

Как утеплить бетонную плиту перед заливкой

Это не так просто, как выкопать яму и засыпать ее — хотя именно так я думал в детстве! Перед заливкой бетона необходимо выполнить следующие действия для обеспечения качества строительства, соответствия нормам и структурной целостности:

1. Копать на соответствующую глубину . Это может варьироваться от нескольких дюймов до нескольких футов в зависимости от типа конструкции
2. Выровнять и утрамбовать выкопанную землю . Выгребите шероховатости, углубления засыпьте землей. Затем утрамбуйте землю, пока она не станет гладкой и твердой. Это уплотняет почву, обеспечивая большую прочность.
3. Насыпьте 4-дюймовый слой щебня/гравия по грязи. Убедитесь, что он сглажен ровно и гладко, без торчащих неровных краев.
4. Уложить панели из жесткого пенопласта по всей поверхности фундамента. Слегка соедините доски вместе. Убедитесь, что все доски остаются плоскими, чтобы обеспечить максимальную эффективность. Вам также нужно будет уложить участок пенопласта высотой 4 дюйма по периметру фундамента — достаточно, чтобы он был на одном уровне с бетоном после его заливки.
5. Уложите пароизоляцию в соответствии с инструкциями производителя. Убедитесь, что края каждого рулона перекрываются на 6 дюймов.
6. Убедитесь, что все ровно и непрерывно, и вы готовы к заливке!

Сколько стоит жесткая изоляция?

В общем, это то, что вы можете ожидать за жесткую изоляцию, как за квадратный фут, так и за общие площади фундамента. Цены могут меняться в зависимости от того, где вы покупаете, но это должно дать вам приблизительное представление:

Примечание: это обычные цены в магазинах товаров для дома. Скорее всего, вы сможете купить EPS и XPS дешевле у другого поставщика строительных материалов; эти цифры приведены просто для иллюстрации. Они также не включают стоимость рабочей силы, гравия или пароизоляции.

Можно ли использовать монтажную пену под бетонную плиту?

Использование SPF (распыляемой полиуретановой пены) для изоляции фундамента является сопоставимой по стоимости альтернативой жестким пенопластовым панелям. Тем не менее, вы должны убедиться, что используется SPF весом 2 фунта с закрытыми порами; любой другой тип распыляемой пены не будет достаточно плотным, чтобы поддерживать плиту.

SPF дороже жесткой пены, но труд намного дешевле. Так что использование напыляемой пены под бетонной плитой — неплохая идея! Значение R и прочность на сжатие SPF примерно такие же, как у жесткой изоляции EPS / XPS, поэтому она по-прежнему соответствует всем строительным нормам.

Лучшая изоляция под плиту

Лучше всего покупать изоляцию под плиту напрямую у поставщика, цены в магазинах товаров для дома, скорее всего, завышены. Ниже вы найдете два лучших и наиболее рекомендуемых утеплителя под плитой. Один из них EPS, а другой XPS:

1. Панели Insulfoam R-Tech

Жесткие панели R-tech EPS являются одним из самых популярных изоляционных материалов для стен, крыш и подземных сооружений. Он доступен в различных размерах и толщинах. Он соответствует всем требованиям кода и доступен по цене. Если вы проедете мимо каких-либо местных строительных площадок, вероятность того, что вы увидите, что R-Tech где-то используется, довольно высока. 2-дюймовые панели R-tech имеют прочность на сжатие 13 фунтов на квадратный дюйм и рейтинг R-10, что делает их подходящими для всех строительных норм и правил.

2. Owens-Corning Foamular 250

Это, безусловно, самая популярная жесткая изоляция XPS на рынке. 2-дюймовая панель Foamular 250 имеет рейтинг 25 PSI и R-11, что делает ее такой же теплоэффективной и в два раза прочнее, чем R-Tech. Это идеальный способ провести реконструкцию или новое строительство в соответствии с кодом и сохранить его на долгие годы! Его даже использовали для изоляции Всемирного торгового центра в Нью-Йорке!

Заключение

Жесткий пенопласт под бетонной плитой — сложная, но важная тема для изучения, особенно когда речь идет о строительных нормах и правилах. Использование пеноизоляции под плитой значительно снижает расходы на электроэнергию, соответствует современным нормам и продлевает срок службы плиты.
