Сортамент трубы металлические: Сортамент труб стальных

Содержание

ГОСТы и разновидности стальных труб

Сортамент стальных труб, главным образом, зависит от технологии производства изделия. Исходя из того, что размер трубы, тип её профиля и марка продукции зависят от особенностей процесса изготовления продукта, сортамент определяется именно по этим показателям. В данной статье мы рассмотрим основные сортаменты стальных труб, привязав эту информацию к способам производства трубного проката.

Сортамент стальных круглых труб

В процессе производства на современных трубных предприятиях используются только четыре стандартных технологии, среди которых:

«Холодный» прокат. Эта технология подразумевает производство бесшовных труб из охлажденного материала.
«Горячий» прокат. В этом случае бесшовные трубы производятся из разогретого материала.
Сварной спиральный прокат – технология производства трубных конструкций со спиральным швом из листового металла.
Сварной продольный прокат – технология производства труб с прямым швом из листового металла.

Вышеперечисленные способы производства труб из стали позволяют изготавливать системы различной формы, от круглых (сантехнических) до конструкционных (прямоугольных или квадратных). Помимо этого, от особенностей технологии производства зависит и линейка размеров трубного проката, с нюансами которого можно будет ознакомиться в этой статье.

Сортамент горячего проката

Сортамент круглых труб из металла или профильных изделий, производящихся с использованием технологии «горячего» проката, определяют по следующим нормативным свидетельствам:

ГОСТ 8639-82. Этот стандарт распространяется на квадратные и прямоугольные трубы из металла. Сортамент данной продукции содержит размерный ряд конструкций, диаметр которых изменяется от 60 до 180 миллиметров. Толщина стенок у труб может изменяться от 4 до 14 миллиметров.
ГОСТ 8732-78. Данный стандарт касается производства круглых труб, диаметр которых составляет от 20 до 550 миллиметров, а толщина стенок составляет от 2,5 до 75 миллиметров.

Отметим, что изделия круглой формы, изготовленные по ГОСТ 8732-78, пользуются большей популярностью, чем бесшовные конструкции с квадратным сечением. Это связано с тем, что трубы с конструкционным профилем не дают никаких преимуществ по сравнению со сварными изделиями, при этом, по сравнению с ними, обладают большей себестоимостью.

Сортамент «холодного» проката

Сортамент бесшовных труб из стали, овальных или прямоугольных изделий, изготавливаемых с использованием технологии деформирования цилиндрической заготовки, определяется по следующим нормативным документам:

ГОСТ 8639-82. В этой инструкции к производству указаны параметры, которыми характеризуются квадратные стальные трубы, изготовленные по технологии «холодного» проката. Исходя из этого норматива, профильные трубы должны иметь размеры граней от 10 до 120 миллиметров. Стоит отметить, что отдельный нормативный документ, по которому нормируется производство стальных прямоугольных труб (ГОСТ 8645-82), определяет размеры таких изделий в пределах, начиная от 10х15 миллиметров и заканчивая соотношением 120х80 миллиметров. Толщина стенок «холодного» профильного проката в любом случае варьируется от 1 до 9 миллиметров.
ГОСТ 8734-75. Данный нормативный документ включает в себя все параметры круглых труб, изготовленных методом «холодного» проката. Размерный ряд, который имеет такая стальная труба, может изменяться в диаметре от 5 миллиметров до 250 миллиметров. На общее количество типовых размеров влияет толщина стенки, размер которой может изменяться от 0,3 до 24 миллиметров.
ГОСТ 8642-68, где указаны параметры для производства трубы овальной формы технологией «холодной» деформации. Диапазон размера внешнего сечения труб изменяется от показателя 16х10 миллиметров до 90х32 миллиметра. Размер толщины стенки может составлять от 0,5 до 2,5 миллиметров.

Стоит отметить, что сортамент труб овальной формы, так же, как и классической круглой, изготовленных по технологии «холодного» проката, пользуется большей популярностью, чем сортамент профильных изделий. Это обосновывается тем, что овальные и круглые трубы холоднокатного типа используются значительно чаще, чем дорогие профильные изделия, имеющие множество конкурентов сварного типа, ни в чем не уступающих по своему функционалу.

Сортамент продольного сварного проката

Сортамент сварных труб из листа стали зависит от вида шва, стыкующего края заготовки изделия.

Сортамент для изделий с прямым (продольным) швом зависит от следующих нормативных документов:

ГОСТ 10704-91. Он касается традиционного вида труб с круглым сечением, ширина которых варьируется от 10 до 1420 миллиметров. Толщина стенок такой трубы может находиться в промежутке от 1 до 32 миллиметров.
ГОСТ 8645-82. Этот норматив касается профильных труб с прямоугольным сечением, соответствующем размерам от 15х10 миллиметров до 230х100 миллиметров. Толщина стенки данной трубы может изменяться от 1 до 20 миллиметров.
ГОСТ 8642-68. Здесь описаны параметры производства труб овальной формы, размеры которых находятся в промежутке от 6х3 до 90х32 миллиметра. В этом случае толщина стенки может равняться от 0,5 до 2,5 миллиметров.
ГОСТ 8639-82. Данный нормативный документ закрепляет параметры производства профильных труб квадратной формы, размер стороны которых начинается с 10 миллиметров и заканчивается 100 миллиметрами. Стальные трубы квадратного сечения в данной ситуации могут иметь толщину стенки от 1 до 5 миллиметров.

Нельзя не сказать о том, что в сортамент профильных и круглых труб, изготовленных в процессе сварного производства, входит наибольшее количество типовых размеров. Это связано с тем, что сварные трубы с продольным швом пользуются большим уважением у сборщиков трубопроводов и монтажников конструкций из металла.

Стандарты ГОСТ, помимо размеров, регламентируют и допустимый уровень отклонений к изделиям:

Для 10-миллиметровой трубы предельные отклонения при повышенной точности составляют 3/4 миллиметра, а при обычной точности 0,2 миллиметра.
Для труб диаметром от 10 до 30 миллиметров максимальное отклонение при повышенной точности изготовления составляет 0,25 миллиметра, при обычной – 0,3 миллиметра.
Конструкции шириной от 30 до 51 миллиметра при обычной точности производства могут отклоняться на 0,4 миллиметра, при повышенной на 0,35 миллиметра.
Наружные трубы диаметром от 51 до 193,7 миллиметра имеют предельно допустимый размер отклонения 0,8 % при обычной точности и 0,7% при повышенной точности.
Трубы размером 193,7 – 426 миллиметров могут отклоняться по ширине на 0,65 % при повышенной точности производства, а при обычной на 0,75%.
Изделия шириной от 426 до 1020 миллиметров при повышенной точности изготовления могут отклоняться, не более, чем на 0,65%. При обычной точности этот показатель равен 0,7%.
Наружные трубы диаметром более 1020 миллиметров, изготовленные с выдерживанием обычной точности, могут отклоняться на 0,6%. Повышенная точность конструкции подразумевает максимальную разницу с заявленными характеристиками на 6 миллиметров.

Отклонения могут быть как в сторону увеличения диаметра, так и уменьшения.

ГОСТом допускается превышение длины мерной трубы. В том случае, если размер трубы в длину составляет менее 6 метров, то максимальное отклонение показателя изделия первого класса составляет 10 миллиметров, а наибольшее отклонение второго класса – 50 миллиметров. Для труб, длина которых выше этого значения, наибольшее отклонение первого класса составляет 15 миллиметров, а второго класса – 70 миллиметров.

Сортамент сварного проката со швом спирального вида

Сортамент этого вида металлических труб регламентируется одним нормативным заключением. Оно касается производства крупногабаритных конструкций с круглым сечением и носит название ГОСТ 8696-74. В нем указано, что в размерный ряд сварных изделий со спиральным швом входят трубы с диаметром от 159 до 2520 миллиметров. Толщина стенки 159-милиметровой трубы должна равняться строго 3,5 миллиметрам. Самый крупный вид сварной трубы со спиральным швом имеет размер 2520 миллиметров, толщина стенки в этом случае составляет 25 миллиметров. Безусловно, столь габаритные изделия в бытовой практике вы не встретите, они используются для выполнения задач специфического уровня.

Дополнительные элементы

При установке любой водоносной системы, помимо основных частей конструкции, требуются дополнительные. Они могут быть абсолютно необходимыми при монтаже, либо вспомогательными, облегчающими установку трубопровода и придающими ему более привлекательный внешний вид.

Заглушки на трубу круглой формы можно разделить на функциональные и декоративные. Первый вид используется для обеспечения работоспособности конструкции. При ремонте или частичном демонтаже системы на месте отсеченной части устанавливается заглушка. В случае чрезвычайной ситуации, например, при прорыве трубопровода, установка заглушки может минимизировать последствия аварии. В продаже существует несколько типов заглушек:

Фланцевая. Предоставляет собой фланец без отверстий. Прикрепляется к системе водоснабжения болтами со специальной прокладкой для обеспечения герметичности конструкции. Используется для труб, диаметр которых более 50 миллиметров.
Резьбовая. Резьба может быть внешней или внутренней, а сама заглушка либо рифленой, либо граненой, либо вовсе декоративной. С её помощью можно заглушить водоснабжение на трубах с шириной менее 50 миллиметров.
Пневматическая заглушка из резины. Её используют при чрезвычайных ситуациях.

К декоративным дополнительным элементам относят заглушки в виде шаров, а иногда даже фигурок из металла. Они защищают систему водоснабжения от попадания в неё мусора и влаги. Обычно используются заглушки на ограде. Менее привлекательно выглядят резиновые и пластиковые заглушки, применяемые исключительно для защиты.

основные виды, определения и ГОСТы

Главная
Статьи
Сортамент металлопроката: основные виды, определения и ГОСТы

Черный металл

: Статьи

Отправить заявку 24/7

Сортамент металлопроката, выпускаемого современной промышленностью настолько велик, что в нем легко запутаться. Количество же государственных стандартов, регламентирующих выпуск различных металлоизделий, превышает число их разновидностей еще в несколько раз. Для того, чтобы упростить поиск требуемой информации создаются справочники металлопроката.

В данном материале мы расскажем о наиболее востребованных видах изделий, укажем основные государственные стандарты, имеющие к ним отношение, и слегка коснемся параметров, влияющих на их выбор.

Наиболее популярные виды и сортамент металлопроката (справочник)

Арматура

Арматура представляет собой металлический стержень круглого сечения, имеющий ребристую поверхность по всей длине. Может выпускаться в качестве готовых изделий заданной длины или в бухтах (мотках), подлежащих выпрямлению и резке непосредственно перед использованием.

Выпускается также арматура с гладкой поверхностью. Дополнительное ее отличие – в диаметре и использовании.

Основные регламентирующие документы:

ГОСТ 5781-82 содержит технические условия,
ГОСТ 10884-94 – ТУ для производства упрочненной арматуры.

Использование

Основное направление использования – строительство, а именно создание прочного армирующего каркаса и железобетонных изделий. Также данный прокат используется при упрочнении несущих элементов.

Гладкая арматура может применяться для монтажа второстепенных элементов, не испытывающих высоких нагрузок и не требующих плотного сцепления с бетоном, а также для изготовления отдельных конструкций и сооружений и отдельных декоративных элементов. Это металлоизделие также является заготовкой для производства метизов.

Швеллер

Швеллер – разновидность профильного проката с сечением в виде буквы «П». Состоит из трех элементов: полок и стенки. Выпускается в двух разновидностях: с внутренними поверхностями полок, расположенными параллельно или имеющими уклон. Существуют также изделия с равной и неравной шириной полок.

Производится согласно:

ГОСТ 8240-97 – сортамент швеллера горячекатаного,
ГОСТ 19425-74 – швеллер специальный,
ГОСТ 8278-83 – сортамент швеллера гнутого равнополочного,
ГОСТ 8281-80 – гнутый неравнополочный (сортамент),

Применение

Данные металлоизделия используются в двух направлениях: в качестве отдельных несущих конструкций при строительстве или в составе армирующего каркаса железобетонных элементов, а также в качестве деталей при создании различных металлических сооружений, в том числе мостов, опор ЛЭП, кранов, нефтяных вышек и других.

Круг, квадрат, шестигранник,

Следующие виды металлопроката следует рассматривать вместе. Каждое из них представляет собой сплошной профиль определенной длины. Практически единственное их отличие (не считая различий в размерах, обычных для любого сортамента металлопроката по ГОСТ) заключается в форме поперечного сечения.

Как и арматура, данные виды, в зависимости от длины и требований заказчика, могут поставляться в прутках или бухтах.

Стандарты производства:

ГОСТ 2590-2006 – круг горячекатаный (сортамент),
ГОСТ 535-88 – ТУ для его производства,
ГОСТ 2591-2006 – квадрат горячекатаный (сортамент),
ГОСТ 2879-2006 – шестигранник горячекатаный (сортамент).

Использование

Стальной круг используется в качестве заготовки для производства крепежа и других метизов; в качестве части металлоконструкции в строительстве и в виде декоративных элементов (например, оград или перил). В редких случаях применяется для армирования бетона, но из-за гладкой поверхности не обеспечивает высокого сцепления с материалом.

Использование квадрата и шестигранника практически полностью аналогично. В большинстве случаев выбор того или иного изделия обусловлен его формой, особенно если он будет являться частью декоративной конструкции или деталью машины.

Уголок

Уголок – разновидность сортового проката с L-образным сечением. Выпускается в двух разновидностях: равнополочный и неравнополочный. Используется две технологии производства: горячее качение, сгибание.

Основные регламентирующие документы:

ГОСТ 8509-93 – сортамент горячекатаного равнополочного уголка,
ГОСТ 8510-86 – сортамент горячекатаного неравнополочного,
ГОСТ 19771-93 – сортамент гнутого равнополочного уголка,
ГОСТ 19772-93 – сортамент гнутого неравнополочного,
ГОСТ 535-88 – ТУ для производства.

Применение

Горячекатаные разновидности уголка обладают существенно большей прочностью и устойчивостью к изгибу из-за чего могут использоваться в качестве элементов строительных конструкций, в том числе ответственных, а также металлических каркасов (например, теплиц). Еще один вариант его использования – создание несущих и армирующих конструкций при прокладке наземного трубопровода.

Гнутый уголок менее прочен, из-за чего используется в качестве элементов отделки или в строительстве, когда серьезный запас прочности не требуется.

Балка двутавровая (двутавр)

Ни один справочник металлопроката не может обойтись без двутавра, по сути, являющегося одним из основных элементов современного строительства.

Двутавр – металлический профиль с сечением в форме буквы «Н». Подразделяется на изделия с параллельными внутренними гранями полок, и с наклонными (мостовые двутавры). Первые дополнительно делятся на:

нормальные,
широкополочные,
колонные.

Производится согласно:

ГОСТ 8239-89 – сортамент двутавра с наклонными гранями,

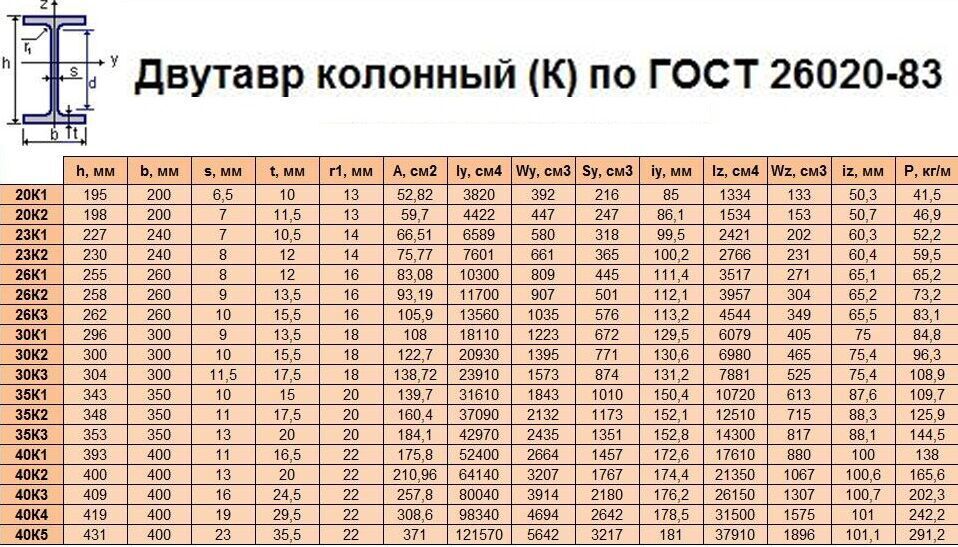

ГОСТ 26020-83 – сортамент двутавра с параллельными гранями.

Использование

Благодаря конструкции, двутавр обладает прекрасным сопротивлением изгибу и скручиванию, из-за чего широко используется для монтажа перекрытий, в качестве колонн, для создания мостов и подвесных путей, в каркасном строительстве. Помимо строительства балка двутавровая применяется в автомобиле- и вагоностроении, а также для создания различных рекламных конструкций.

Лист

Лист стальной – тонколистовой металлопрокат, производимый двумя методами: горячим и холодным качением. В зависимости от потребностей может производиться и поставляться в готовых нарезанных листах или в рулоне. Второй вариант более удобен в хранении и транспортировке и предпочтителен в ряде случаев использования.

Производство регламентировано:

ГОСТ 19903-74 – сортамент металлопроката листового горячекатаного,
ГОСТ 19904-90 – сортамент холоднокатаного листа,
ГОСТ 16523-97 – ТУ.

Применение

Основными отраслями, использующими стальные листы, можно считать строительство и машиностроение. В первом случае листовой прокат используется для производства различных сварных конструкций и декоративных элементов; во втором – для производства кузовов автомобилей и в качестве элемента обшивки ж/д и воздушного транспорта. Дополнительными вариантами применения является производство защитных кожухов для станков, корпусов бытовой техники или, например, вентиляционных каналов.

Металлические листы также служат заготовкой для других изделий, производимых штамповкой (метизы) или прокаткой, частным случаем которой является промышленное производство профнастила (профилированного листа, ГОСТ 21045-2010), рассмотренное нами в прошлой публикации. Именно здесь предпочтительно использовать в качестве заготовки рулоны.

Здесь же стоит упомянуть такой металлопрокат как полоса, производимая горячекатаным способом. Несмотря на то, что она весьма похожа на обычный рулон стального листа, существует отдельный стандарт (ГОСТ 103-2006), регламентирующий ее производство.

Трубы

Отдельной и достаточно обширной категорией справочника металлопроката являются трубы. Рассмотрим все их разновидности вместе:

трубы электросварные – ГОСТ 10705-80 (ТУ) и прямошовные – ГОСТ 10704-91,
трубы бесшовные – ГОСТ 8732-78,
водогазопроводные (ВГП) – ГОСТ 3262-75 (ТУ),
профильные прямоугольные ГОСТ 8645-68 и квадратные ГОСТ 8639-82.

Использование

Использование трубы, прежде всего, зависит от ее вида. Так электросварные и бесшовные трубы в основном применяются для прокладки трубопроводов различного назначения, служащих, в том числе, и для транспортировки жидкостей и газов.

Водогазопроводные – отдельный, специализированный прокат, использующийся совместно с деталями трубопроводов для подвода и монтажа коммуникаций в жилых и нежилых помещениях. От остальных они отличаются не только диаметром, но и наличием резьбы.

Профильные трубы из-за формы своего сечения применяются в строительстве и машиностроении, где дополнительным преимуществом для них является малый вес и достаточно хорошие показатели сопротивления изгибу.

Детали трубопроводов

Детали трубопроводов (также именуемые фитингами) являются отдельной, узкоспециализированной группой изделий. К ним относятся:

Отводы – элемент, позволяющий изменить направление трубопровода. Производится согласно ГОСТ 17375-2001.
Переходы – соединительный элемент для монтажа труб различных диаметров. ГОСТ 17378-2001.
Фланцы – детали, позволяющие соединять трубы между собой и включать в трубопровод запорную арматуру. ГОСТ 12820-80 и ГОСТ 33259-2015.
Тройники – элементы, позволяющие произвести отвод от основной трубы. ГОСТ 17376-2001.
Заглушки – фитинги, позволяющие перекрыть конец трубы. ГОСТ 17379-2001, ГОСТ 12836-67.
Задвижка – запорная арматура для временного перекрытия потока жидкости или газа. Перекрывающий элемент движется поперек трубы. ГОСТ 9698-86.
Кран шаровой – запорная арматура, перекрывающий элемент которой имеет шарообразную форму. ГОСТ 28343-89 и ГОСТ 21345-2005.

Проволока

Проволока – стальная нить диаметром до 10 миллиметров. Для дополнительной защиты может иметь защитное цинковое покрытие.

Сюда же можно отнести и другое аналогичное изделие – катанку, представляющую собой проволоку диаметров 5-10 миллиметров.

Основные регламентирующие документы:

ГОСТ 3282-74 – для проволоки,
ГОСТ 30136-95 – для катанки.

Применение

Основное предназначение проволоки и катанки – обвязка другого металлопроката при транспортировке или монтаже железобетонных конструкций для придания им прочности. Также эти изделия служат заготовкой для производства проводов и метизов, в частности гвоздей. Также из проволоки изготавливается плетеная или сварная сетка.

Поковки

Поковки – разновидность металлоизделий, не являющихся конечной продукцией. Они выступают исключительно в качестве заготовок для производства самых разных деталей механизмов (шестерней, валов, подшипников, крыльчаток турбин и многого другого).

Производится по стандартам:

ГОСТ 7505-89 – поковки штампованные,
ГОСТ 8479-70 – из углеродистой и легированной стали,
ГОСТ 25054-81 – из коррозийно-стойких сплавов.

Метизы

Завершает наш справочник металлопроката вид, неоднократно упоминавшийся выше. К метизам относятся разнообразные крепежные элементы, крючья для телефонных столбов, шплинты и другие аналогичные изделия из стали и других металлов.

В заключение

Подробнее узнать сортамент металлопроката, перечисленный выше, вы можете из соответствующих государственных стандартов, а ознакомиться с полным и актуальным списком доступного для заказа металлопроката можно в нашем онлайн-каталоге.

Металлическая труба — Бесшовная труба — Труба ERW

Труба из нержавеющей стали и труба из углеродистой стали являются наиболее распространенным типом стандартных труб, используемых сегодня. Они являются частью трубной продукции, которая изготавливается по различным спецификациям и стандартам. Трубы продаются по «номинальному размеру трубы» размерами от 1/8 до 72 дюймов. Двумя наиболее распространенными типами труб являются сварные трубы и бесшовные трубы. Оба доступны в углеродистой стали и нержавеющей стали. Сварная труба также называется трубой ERW (электросварка сопротивлением). Наиболее распространенная спецификация сварных труб из углеродистой стали — A53. Бесшовная труба изготавливается с помощью процесса, не требующего сварки. Наиболее распространенной спецификацией для бесшовных труб из углеродистой стали является A106B. Труба из нержавеющей стали изготовлена по спецификации A312. Трубы из нержавеющей стали также доступны как в бесшовном, так и в сварном исполнении. Наиболее распространенный нержавеющий материал — 316 и 304.

Купите стальную трубу онлайн, позвоните по телефону 281.516.8100 или отправьте электронное письмо по адресу [email protected]

Виды труб и трубных изделий

Существует шесть видов труб и трубных изделий.

Стандартная труба: Существует три различных типа стандартных металлических труб — сварные (труба ERW), бесшовная труба и оцинкованная труба. Они составляют 10% всей трубной продукции.
Линейная труба: Используется в основном в нефтегазовой отрасли. Линейная труба включает ERW, FW, SAW и DSAW Pipe. Они производятся в соответствии со спецификацией API 5L и доступны в классах X42, X50, X60 и т. д. Они составляют 21% всей трубной продукции.
Нефтяные трубы (OCTG): Сюда входят бурильные трубы, насосно-компрессорные трубы и обсадные трубы. Используется при бурении и заканчивании нефтяных и газовых скважин. OCTG производятся компаниями ERW и Seamless Manufacturing. OCTG составляют 35% всей трубной продукции.
Напорная трубка: используется в промышленности и под давлением. Напорные трубки производятся с использованием бесшовного производства. Они составляют 2% всех трубных изделий.
Механическая трубка: используется для механического и конструкционного применения и производится ERW и бесшовным производством. Они соответствуют спецификации ASTM. Механические НКТ составляют 17% всех трубных изделий.
Конструкционная трубка: используется для поддержки или удержания. Эта труба может быть круглой или квадратной формы и изготавливается на заводе ERW. Их используют для заборов, строительства и прочего. потребности в поддержке. Они составляют 15% всей трубной продукции.

Как измеряется труба?

Труба обычно определяется по «Номинальному размеру трубы» (NPS), а толщина стенки определяется «Графиком» (SCH). NPS является безразмерным обозначением и является показателем размера, но не фактическим размером. Это сбивает с толку многих людей, плохо знакомых с трубопроводной промышленностью. От NPS 1/8 до NPS 12 внешний диаметр определяется размерами трубы ANSI. Вообще говоря, размер трубы сортамента 40 до 12 дюймов в секунду примерно равен внутреннему диаметру трубы. Размер трубы 14 и выше менее запутан, так как 14 NPS соответствует наружному диаметру 14 дюймов.

ASME B 36.10 содержит более подробную информацию о размерах труб. Отраслевые нормы размера трубы также различаются для разных типов труб. Для стандартной трубы труба с наружным диаметром 4,5″ будет обозначаться как 4″ NPS, однако для линейной трубы и трубы нефтяного сортамента она будет обозначаться только как 4,5″. Толщина стенки также указывается по-разному. Для стандартной трубы используется таблица труб. для обозначения толщины стенки.Однако трубопроводная труба почти всегда указывается по толщине стенки, тогда как нефтяные сортаменты обозначаются по весу на фут

Вес трубы

Вес трубы измеряется в фунтах на фут или килограммах на метр. Следует помнить, что вес трубы в таблице размеров труб ansi является «теоретическим», а не фактическим весом. Фактический вес зависит от допустимого размера трубы.

Формула для расчета веса стальной трубы;

W = [{OD-WT} x WT] x 10,69

W = вес линейного фута

OD = внешний диаметр

WT = толщина стенки

Производство труб

Стальные трубы подразделяются на две основные категории;

Сварная труба
Бесшовная труба

Существует четыре основных метода производства металлических труб:

Сварка в печи (FW). Также называется непрерывной сваркой

Электросварка сопротивлением (ERW)
Дуговая сварка под флюсом (SAW), также DSAW
Бесшовный метод (SMLS)

Труба для сварки сопротивлением (ERW)

Труба ERW производится размерами от 1/8 до 24 дюйма NPS. Сварная труба ERW изготавливается из плоского листового металла. Труба ERW сначала подвергается холодной штамповке в цилиндрическую форму, а затем сваривается в продольном направлении. как непрерывносварные, так и контактно-сварные трубы изготавливаются путем формовки рулонов рулонной стали в цилиндрические формы и сварки вдоль продольных швов. На рисунке ниже показан первый этап формирования полосок в цилиндрическую форму, а затем их сплавление вместе на втором этапе.

Существует множество способов использования электрического тока для сварки полосового проката. Это включает в себя вращающийся медный диск, фиксированные контакты из сплава Cu и индукционные катушки. Эти методы повышают температуру стальной кромки до 2600 градусов по Фаренгейту для эффективной сварки. Процесс прокатки оказывает такое сильное давление, что создается металлический сварной шов снаружи и внутри. Эти сварные швы затем удаляются в процессе отделки. Сварная труба подвергается термообработке, контролю и гидроиспытанию.

Труба ERW доступна в следующих общих спецификациях;

ASTM A53, A135, A252, A500, A795, API 5L и API 5CT.

Наиболее распространенными спецификациями для сварных труб являются A53 и API 5L.

Бесшовная труба

Что такое бесшовное определение? или цельный смысл? мы получаем этот вопрос много. Бесшовные трубы производятся размерами от 1/8 до 36 дюймов. Бесшовные трубы не имеют продольных швов или сварных швов по сравнению с трубами ERW. Проще говоря, бесшовные трубы производятся путем прошивания сплошной круглой заготовки, оставляя после себя полую бесшовную трубу. Существует два основных метода производства бесшовных труб;

Горячее прокалывание
Метод экструзии

В процессе экструзии горячие металлические заготовки формуются в бесшовные трубы путем продавливания заготовок через экструзионные головки и формующую оправку. См. рисунок ниже;

Метод горячей ротационной прошивки является наиболее распространенным процессом производства бесшовных труб. В этом процессе горячие заготовки проталкиваются через вращающиеся тяжелые ролики над оправкой или прошивной оправкой. Прошивная пробка создает отверстие в бесшовных цилиндрических заготовках. На рисунке ниже показан процесс горячего вращения.

Бесшовная труба проходит различные отделочные операции, такие как правка, проверка, гидроиспытания и визуализация. Бесшовные трубы широко используются в напорных трубопроводах, строительстве, нефтехимии и нефтеперерабатывающих заводах. Бесшовные трубы доступны в следующих спецификациях;

ASTM A53, A106, A252, A333, A335, A501, A523, A589, API 5L и API 5CT. Наиболее распространенной бесшовной трубой является A106B.

Отделка концов бесшовных труб включает гладкие концы со скошенной или квадратной нарезкой. Бесшовные трубы из углеродистой стали доступны в черном, голом, оцинкованном или с эпоксидным покрытием.

Стальные трубы

Обычно стальные трубы поставляются длиной 21 фут. Он также доступен с одинарной произвольной длиной (SRL), которая может составлять от 17 футов до 24 футов. Двойная произвольная длина (DRL) относится к трубам длиной не менее 37 футов и до 44 футов.

Обработка конца стальной трубы

Существует пять распространенных типов отделки концов металлических труб;

Резьбовое соединение
Резьбовой без муфты
Плоский конец — квадратный вырез
Скошенный для сварки — скос 30 градусов
Конец с канавками — вырезанный или завальцованный для механического соединения

На рисунке ниже показаны различные варианты отделки концов стальных труб;

Муфты для сверхпрочных и двойных сверхпрочных труб имеют коническую резьбу и углубления для всех размеров. На изображении выше показано прямое резьбовое соединение и прямое резьбовое соединение с углублением.

Идентификация и маркировка стальных труб

Доступны стальные трубы различной классификации, марки, веса, номера спецификации и т. д. Поэтому важно идентифицировать маркировку стальных труб. Стальная труба идентифицируется по трафаретной краске или штампованной маркировке на самой трубе или по прикрепленной к ней бирке.

Идентификация трубы согласно ASTM

На рисунке ниже показаны требования к маркировке в соответствии со спецификациями ASTM

Идентификация трубы в соответствии со спецификацией API

На рисунке ниже показана маркировка, необходимая в соответствии со спецификацией API.

Процессы отделки металлических труб

Наиболее распространенной отделкой металлических труб является лаковое покрытие, которое предотвращает коррозию и защищает трубу от атмосферных воздействий. Это также называется черной железной трубой. Помимо лака, существует четыре типа отделки металлических труб;

Чистый металл
Только маринованные
Маринованные и промасленные
Оцинкованная труба

Цинкование предполагает использование цинкового покрытия в качестве расходуемого элемента для предотвращения коррозии. Цинк обычно наносится методом горячего погружения, когда трубу погружают в ванну с расплавленным раствором цинка. Стандартный вес цинка составляет 1,8 унции на квадратный фут. Оцинкованные трубы обеспечивают хорошую защиту трубы внутри и снаружи.

Покрытие стальных труб и стальные трубы с футеровкой

Коррозионная стойкость труб также может быть повышена с помощью антикоррозионного покрытия труб. Такие покрытия обычно более долговечны по сравнению с лаковыми или оцинкованными покрытиями. Существует три основных типа антикоррозионного покрытия для стальных труб

Металлическое покрытие

Неметаллическое покрытие

Обертывание труб

Материал стальных труб

0017 доступны в следующих классах материалов;

А106Б/А53Б/АПИ 5Л-С42/АПИ 5Л Б
Нержавеющая сталь 304
Нержавеющая сталь 316
Супер нержавеющая сталь A20
Дуплексная нержавеющая сталь D2205
Никелевый сплав A200
Никелевый сплав A400
Никелевый сплав A600

Труба из нержавеющей стали

Нержавеющая сталь представляет собой сплав на основе железа, содержащий не менее 16% хрома. Никель является еще одним важным легирующим элементом в трубах из нержавеющей стали. Трубы из нержавеющей стали обладают высокой устойчивостью к агрессивным средам и к окислению практически при любых температурах.

Сварные и бесшовные трубы из нержавеющей стали используются по целому ряду причин, таких как устойчивость к коррозии, предварительная формовка при высокой температуре, чистый внешний вид и низкие затраты на техническое обслуживание. Наиболее важным аспектом для труб из нержавеющей стали являются присущие ей характеристики материала, которые позволяют создавать гораздо более тонкие стенки, такие как размер 5, размер 10, без ущерба для структурной целостности трубы. Использование сварки плавлением для соединения труб также устраняет необходимость в нарезании резьбы.

Труба из нержавеющей стали типа 304 в основном используется для общих коррозионно-стойких применений. он используется на химических заводах, нефтеперерабатывающих заводах, бумажных фабриках и в пищевой промышленности. Труба 304SS имеет максимальное содержание углерода 0,08%. Его не рекомендуется использовать в диапазоне температур от 800°F до 1650°F из-за выделения карбида на границах зерен. Тип 304L такой же, как 304, за исключением того, что он имеет максимальное содержание углерода 0,035%.

Труба типа 316SS намного более устойчива к точечной коррозии, чем другие хромоникелевые сплавы, благодаря добавлению 2-3% молибдена. Это полезно в применениях с кислотами, рассолами, серной водой, морской водой и солями хологена. Труба из нержавеющей стали 316L, как и 304L, имеет максимальное содержание углерода 0,035%.

Сварная труба из нержавеющей стали изготовлена в соответствии со спецификациями ASTM A312 и A358. A312 является наиболее распространенной спецификацией для труб из нержавеющей стали. Сварная нержавеющая труба изготавливается от 1/8″ до 24″ NPS.

Бесшовная труба из нержавеющей стали изготовлена в соответствии со спецификациями ASTM A312 и A376. A312 также является наиболее распространенной спецификацией для бесшовных труб из нержавеющей стали. Бесшовные трубы из нержавеющей стали изготавливаются номинальным размером от 1/8 до 14 дюймов.

Стальная труба Страна происхождения

Стальная труба производится на заводах по всему миру и продается в разных странах. Некоторые из крупных компаний трубной промышленности находятся в США. Steel, ArcelorMittal, Nippon Steel, Nucor Corp, Hyundai Steel, ThyssenKrup, Vallourec, Hebei Iron and Steel Group, Posco, Jiangsu Shagang, Ulma Piping, Shultz USA и Webco и т. д.

Вопросы и ответы Стальная труба

Компания Trupply продает широкий ассортимент сварных и бесшовных труб. Основываясь на нашем многолетнем опыте, ниже приведены основные вопросы или ключевые моменты, о которых спрашивают клиенты;

Стальная труба продается по номинальному размеру и спецификации. Важно упомянуть как
A106 B — наиболее распространенная спецификация бесшовных труб. Большинство клиентов просто знают, что им нужна труба A106B, и это просто означает, что они хотят бесшовную трубу из углеродистой стали в соответствии с A106B. A106 НЕ является спецификацией для трубы из нержавеющей стали
Размеры труб от 10 дюймов и больше НЕ соотносятся напрямую с номером спецификации. Например, SCH 40 и SCH 80 НЕ всегда означают Standard и Extra Heavy соответственно. Обратитесь к таблице труб, чтобы убедиться, что вы заказываете правильную толщину стенки

A53 класс B является наиболее распространенной спецификацией сварных труб. Это просто означает трубу, которая была произведена методом ВПВ.
Сварная труба НЕ имеет сварного шва внутри или снаружи. Сварная труба изготовлена контактной электросваркой, шов снят в процессе производства
Трубы размером менее 2 дюймов доступны в непрерывной сварной трубе, также известной как A53 класса A.

Труба из нержавеющей стали

доступна как в сварном, так и в бесшовном исполнении, а также из материалов класса 316 и 304. Другие марки нержавеющей стали также доступны, но менее распространены

Труба из нержавеющей стали

также очень распространена в спецификации 10, которая представляет собой тонкостенную трубу.

Спецификации труб из нержавеющей стали

обозначаются буквой «s» после номера спецификации, например Sch 10s, Sch 40s, Sch 80s.

Спецификации для труб из нержавеющей стали

НЕ всегда коррелируют со спецификациями для труб из углеродистой стали. См. диаграмму трубопровода ansi для правильного определения номера спецификации и толщины стенки

.
Трубы

в основном продаются SRL (одинарная случайная длина) или Double Random Length (DRL). SRL означает, что длина трубы обычно составляет от 17 до 24 футов. DRL обычно означает, что длина трубы будет от 37 до 44 футов.
Большинство продаваемых труб имеют лакокрасочное покрытие. Если вы хотите неизолированную трубу, пожалуйста, укажите при заказе
Эпоксидное покрытие трубы может быть выполнено по запросу.
Наиболее распространенный тип конца трубы — гладкий или скошенный конец. Резьбовые концы также доступны по запросу

Таблицы размеров труб — Спецификации трубопроводов

Трубы, в отличие от труб, обычно измеряются и определяются по номинальному размеру трубы (NPS) или внутреннему диаметру, представленному в таблице размеров труб. NPS — это стандартный для Северной Америки набор измерений, обозначающих диаметр трубы и толщину стенки трубы (график). По сравнению с размерами труб, измерение труб осуществляется по ВНЕШНЕМУ ДИАМЕТРУ, указанному в десятичных или дробных дюймах. В большинстве случаев трубы предлагаются в американских стандартных размерах, которые используются в трубах из алюминия, углеродистой стали и нержавеющей стали. Для размеров труб от 0,125 до 12 дюймов NPS означает номинальный внутренний диаметр. Для размеров более 12 дюймов NPS означает фактический внешний диаметр трубы.

Для инженеров наиболее важной информацией о трубе является размер или внутренний диаметр, который используется для расчета размеров трубопровода. Увеличение графика или толщины стенки увеличивает механическую прочность трубы, позволяя ей выдерживать большее внутреннее давление.

Схемы посадки Alcobra следующие, в порядке увеличения толщины:

По мере изменения спецификации трубы меняется и ее внутренний диаметр. ID диаметра можно легко рассчитать, если график известен. Внутренний диаметр трубы равен номинальному диаметру трубы или номинальному диаметру минус удвоенная толщина стенки. В целях стандартизации Американский национальный институт стандартов опубликовал стандарт ANSI B36.10, в котором диапазон доступных толщин стенок был расширен от сортамента 10 до сортамента 160.

Типовые допуски по толщине стенки обычно не превышают 12,5 % от указанного графика в зависимости от стандартов, используемых при производстве труб. Размеры в таблице ниже могут варьироваться +/- несколько тысячных. Пожалуйста, свяжитесь с нами по любым другим вопросам, которые могут у вас возникнуть относительно доступных размеров труб, которые могут вас заинтересовать.

Н. Д.0044	И.Д.	Нержавеющая сталь	Алюминий
0,405	40	0,068	0,269	T304/T316
0,405	80	0,095	0,215

Н.Д.	Щель #	Стена	И.Д.	Нержавеющая сталь	Алюминий
0,54	40	0,088	0,364	T304/T316	10571 9061 9061
0,54	80	0,119	0,302

Н.Д.	Щель №	Стена	Внутр.	Нержавеющая сталь	Алюминий
0,675	40	0,091	0,493	T304/T316
0,675	80	0,126	0,423

Н. Д.	Щ №	Стена	Внутр.	Нержавеющая сталь	Алюминий
0,84	40	0,109	0,622	T304/T316	6039/6056
0,84	80	0,147	0,546	T304/T316	6061

Н.Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
1,05	40	0,0113	0,824	T304	6061/61063 9061/61063
1,05	80	0,154	0,742	T304/T316	6061
	160	0,218	0,612
	XXHY	0,308	0,434

Н. Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
1,315		0,083	1,149
1,315		0,095	1,125
1,315	10	0,109	1,097
1,315		0,125	1,065
1,315	40	0,133	1,049	T304/T316	6061/6063
1,315	80	0,179	0,957	Т304	6061
1,315	XXHY	0,358	0,599

Н.Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
1,66	5	0,065	1,53
1,66		0,095	1,47
1,66	10	0,109	1,442
1,66		0,125	1,41
1,66	40	0,14	1,38	T304/T316	6061/6063
1,66	80	0,191	1,278		6061
1,66	160	0,25	1,16
1,66	XXHY	0,382	0,896

Н. Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
1,9	5	0,065	1,774
1,9	10	0,109	1,682
1,9		0,125	1,65
1,9	40	0,145	1,61	T304	6061/6063
1,9	80	0,2	1,5	Т304	6061
1,9	160	0,281	1,338
1,9	XXHY	0,4	1,1

Н.Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
2,375	5	0,065	2,245
2,375	10	0,109	2,157	T304
2,375	40	0,154	2,067	T304	6061/6063
2,375	80	0,218	1,939	T304/T316	6061
2,375	160	0,343	1,687
2,375	XXHY	0,436	1,5

Н. Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
2,875	5	0,083	2.709
2,875	10	0,12	2,635
2,875		0,156	2,563
2,875	40	0,203	2,469	T304/T316	6061/6063
2,875		0,25	2,375
2,875	80	0,276	2,323	Т304	6061
2,875	160	0,375	2,125
2,875	XXHY	0,552	1,771

Н.Д.	Sch #	Стена	В. Д.	Нержавеющая сталь	Алюминий
3,5	5	0,078	3,344
3,5	10	0,120	3,26	T304
3,5		0,188	3,124
3,5	40	0,216	3,068	T304/T316	6061/6063
3,5		0,281	2,938
3,5	80	0,3	2,9		6061
3,5	160	0,437	2,624
3,5	XXHY	0,6	2,3

Н.Д.	Щ #	Стена	Внутр.	Нержавеющая сталь	Алюминий
4	5	0,083	3,834
4	10	0,12	3,76	T304
4	40	0,226	3,548	T304/T316	6061/6063
4		0,25	3,5
4	80	0,318	3,364		6061
4	XXHY	0,636	2,728

Н. Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
4,5	5	0,083	4,334
4,5	10	0,12	4,26	T304
4,5		0,203	4,094
4,5	40	0,237	4,026	T304/T316	6061
4,5	60	0,281	3,938
4,5		0,312	3,876
4,5	80	0,337	3,826	T304	6061
4,5	120	0,438	3,624
4,5	160	0,531	3,438
4,5	XXHY	0,674	3,152

Н. Д.	Sch #	Стена	В.Д.	Нержавеющая сталь	Алюминий
5,563	5	0,109	5,345
5,563	10	0,134	5,313
5,563	40	0,258	5,047	T304/T316	6061/6063
5,563		0,312	4,939
5,563	80	0,375	4,813
5,563	120	0,5	4,563
5,563	160	0,625	4,313
5,563	XXHY	0,75	4,06

Н.Д.	Sch #	Стена	В. Д.	Нержавеющая сталь	Алюминий
6,625		0,094	6,437
6,625	5	0,109	6,407
6,625	10	0,134	6,357
6,625		0,141	6,343
6,625		0,25	6,125
6,625	40	0,28	6,065	T304/T316	6061/6063
6,625		0,344	5,937
6,625	80	0,432	5,761	T304/T316	6061/6063
6,625		0,5	5,625
6,625	120	0,562	5.501
6,625		0,625	5,375
6,625	160	0,719	5,187
6,625	XXHY	0,864	4,897
6,625		1,125	4,375

Н. Д.	Sch #	Стена	В.Д.	Алюминий
8,625	5	0,109	8,407
8,625		0,12	8,385
8,625		0,141	8,343
8,625	10	0,148	8,329
8,625	20	0,25	8,125
8,625	30	0,277	8,071
8,625	40	0,322	7,981	6061
8,625		0,375	7,875
8,625	60	0,406	7,813
8,625		0,438	7,749
8,625	80	0,5	7,625
8,625		0,562	7,501
8,625	100	0,593	7,437
8,625	120	0,719	7,187
8,625	140	0,812	7,001
8,625	XXHY	0,875	6,875
8,625	160	0,906	6,813

Н. Д.	Sch #	Стена	В.Д.
10,75	5	0,134	10,48
10,75	10	0,165	10,42
10,75		0,188	10,374
10,75		0,237	10,276
10,75	20	0,25	10,25
10,75		0,279	10,192
10,75	30	0,307	10,136
10,75	40	0,365	10,02
10,75		0,375	10
10,75	60	0,5	9,75
10,75		0,562	9,626
10,75	80	0,593	9,562
10,75		0,625	9,5
10,75	100	0,719	9,312
10,75		0,812	9,126
10,75	120	0,844	9,062
10,75	140/XXHY	1	8,75
10,75	160	1,125	8,5

Н. Д.	Sch #	Стена	В.Д.
12,75		0,172	12,406
12,75		0,219	12,312
12,75	20	0,25	12,25
12,75	30	0,33	12,09
12,75		0,344	12,062
12,75	СТД	0,375	12
12,75	40	0,406	11,938
12,75	XHY	0,5	11,75
12,75	60	0,562	11,626
12,75	80	0,688	11,374
12,75		0,75	11,25
12,75	100	0,84	11,062
12,75	120/XXHY	1	10,75
12,75	140/XXHY	1,125	10,5
12,75	160	1,312	10,126

Н. Д.	Sch #	Стена	В.Д.
14		0,237	13,526
14	10	0,25	13,5
14		0,281	13,438
14	20	0,312	13,376
14		0,344	13,312
14	30	0,375	13,25
14	40	0,438	13,124
14		0,459	13,082
14	XHY	0,5	13
14	60	0,594	12,812
14	80	0,75	12,5
14		0,812	12,376
14	100	0,938	12,124
14	120	1,094	11,812
14	140/XXHY	1,25	11,5
14	160	1. Post navigation ← Циркуляционный насос для отопления для чего нужен: Для чего нужен циркуляционный насос в отоплении Сверло перьевое по дереву: Сверло по дереву перьевое Matrix 25/26х150 мм купить недорого в интернет магазине инструментов Бауцентр → Рубрики Бетон Инструмент Металл Разное Советы Станок Старое Заказать алмазное бурение, резку, демонтаж Вы можете www.сверление-москва.рф

ГОСТы и разновидности стальных труб

Сортамент стальных круглых труб

Сортамент горячего проката

Сортамент «холодного» проката

Сортамент продольного сварного проката

Сортамент сварного проката со швом спирального вида

Дополнительные элементы

основные виды, определения и ГОСТы

Черный металл

Наиболее популярные виды и сортамент металлопроката (справочник)

Арматура

Швеллер

Круг, квадрат, шестигранник,

Уголок

Балка двутавровая (двутавр)

Лист

Трубы

Детали трубопроводов

Проволока

Поковки

Метизы

В заключение

Популярные статьи

Металлическая труба — Бесшовная труба — Труба ERW

Купите стальную трубу онлайн, позвоните по телефону 281.516.8100 или отправьте электронное письмо по адресу [email protected]

Виды труб и трубных изделий

Как измеряется труба?

Вес трубы

W = [{OD-WT} x WT] x 10,69

Производство труб

Стальные трубы

Обработка конца стальной трубы

Идентификация и маркировка стальных труб

Процессы отделки металлических труб

Покрытие стальных труб и стальные трубы с футеровкой

Металлическое покрытие

Неметаллическое покрытие

Обертывание труб

Материал стальных труб

0017 доступны в следующих классах материалов;

Стальная труба Страна происхождения

Вопросы и ответы Стальная труба

Таблицы размеров труб — Спецификации трубопроводов

0,125″

0,375″
