Основные виды болтов и область их применения —

Болт — крепёжная резьбовая деталь в виде цилиндрического стержня с головкой, часть которого снабжена резьбой, предназначенной для навинчивания гайки.

Болты бывают черные (необработанные) и оцинкованные. Черный болт применяется при крепежных работах, не имеющих требований к эстетическому содержанию (например, при промышленном строительстве, машиностроении или под покраску). Оцинкованный болт нужен тогда, когда имеются повышенные требования к внешнему виду конструкции, так как он не подвержен коррозии.

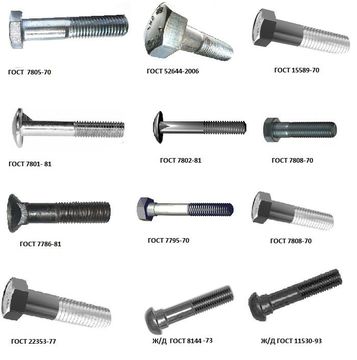

В зависимости от назначения, применяются болты разнообразных конструкций, с головками различной формы:

анкерные болты (анкеры)

рым-болты DIN 580 (ГОСТ 4751-73)

болты с шестигранной головкой ГОСТ 7798-70 (DIN 931, DIN 933 с полной резьбой), ГОСТ 7796-70

болты с полукруглой головкой ГОСТ 7801-81 (DIN 607),7802-81 (DIN 603)

болты с потайной головкой ГОСТ 7786-81

Наиболее распространены болты с шестигранной головкой под гаечный ключ. Для закрепления соединяемых деталей, болт вставляется в сквозное отверстие в этих деталях, затем на резьбу болта навинчивают гайку и стягивают детали с её помощью. Фиксация деталей в направлениях, перпендикулярных стержню болта, обеспечивается за счёт сил трения от затяжки болта, при условии, что эта сила больше чем сдвигающая сила. В том случае, когда часть нагрузки в этом направлении несёт болт, стержень болта и отверстия в деталях изготавливают с большей точностью. При этом болты работают как штифты. Для предотвращения деформации деталей и/или самооткручивания гайки под головку болта и под гайку подкладывают различные шайбы.

Болты с шестигранной головкой применяются в машиностроении, приборостроении и строительстве в качестве деталей соединения.

Болты с полукруглой головкой (болты мебельные) используется для скрепления деталей тех или иных элементов мебели. Как правило, болты применяются при сборка стенок, для соединения боковых частей и задней, а так же при сборке кроватей, трюмо, тумбочек, столов и так далее. Болты мебельные могут иметь различные формы и размеры. В зависимости от того, какой именно вариант нужен в каждом конкретном случае.

Болты с потайной головкой и квадратным подголовком ГОСТ 7786-81 применяются в различных отраслях промышленности (сельскохозяйственном машиностроении) для скрепления металлических и деревянных конструкций.

Анкерный болт (анкер) — это крепёжный металлический узел, служащий для скрепления каменной кладки или для прикрепления машин к их фундаментам. Анкерные болты имеют широкий спектр применения в строительных и ремонтных работах. Анкерные болты (анкеры) могут быть различных видов и, соответственно, также различны сферы их использования. В зависимости от вида применения анкерные болты имеют различную форму и размер. Применяются анкерные болты (анкеры) для крепления оконных рам и дверных блоков, ответственного монтажа, светильников, подвесных потолков, крепления элементов в пустотелых строительных материалах и др.

Рым-болты применяются для крепления цепей и тросов. Их конструкция удобна для подъема грузов в такелажных работах. Конструктивно рым-болт представляет собой обычный болт из легированной стали, который вместо головки имеет монтажное кольцо. Рым-болт может иметь кольцо, жёстко соединённое с резьбовой частью или свободно вращающееся на шарнире. В зависимости от вида работ, преимущество отдаётся тому или иному типу. Удобство, простота конструкции и незаменимость сделали рым-болт популярнейшим типом крепежа. Он используется везде — от небольших монтажных скоб до швартовочных колец в портах. Рым-болт сегодня на современном строительном рынке применяется широко, поэтому модельный ряд у него довольно широкий и профилированный в зависимости от последующего применения.

Основные типы болтов, винтов, шпилек. Классификация и особенности применения

Основные типы болтов

В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.

Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.

Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.

Болты с шестигранной головкой и основной резьбой разделяют на болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).

Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.

Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.

Наряду с шестигранными головками болты могут иметь полукруглую головку:

низкую с квадратным подголовком (DIN 603) с усом (DIN 607)

И потайную головку:

с усом (DIN 604) с высоким и низким квадратным подголовком (DIN 608)

К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.

Примерами болтов называемых по назначению являются «откидной» и «приварной».

У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.

Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.

Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.

Под формальное наименование «болт» попадают также болты анкерные и призонные.

Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце – том, который выходит наружу. Форма другого конца может быть разной.

Его задача – обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.

«Призонный» болт DIN 609 — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».

Технология производства болтов

Наиболее распространенная технология производства болтов представлена на рисунке ниже.

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.

Винт с цилиндрической головкой (на самом деле, слегка скошенной на конус) и прямым шлицем DIN 84.

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85.

Винт с полукруглой головкой и шестигранным углублением под ключ ISO 7380.

Винт с полукруглой головкой, буртиком и шестигранным углублением под ключ ISO7380 исп. 2.

Винт с цилиндрической головкой, со сферой и крестообразным шлицем Pz, Ph DIN 7985.

Винт с цилиндрической головкой, со сферой, радиальными отверстиями и прямым шлицем. Пломбировочный, DIN 404.

Винт с потайной головкой и прямым шлицем DIN 963.

Винт с потайной головкой и крестообразным шлицем DIN 965.

Винт с потайной головкой и шестигранным углублением под ключ DIN 7991.

Винт с полупотайной головкой и прямым шлицем DIN 964.

Винт с полупотайной головкой и крестообразным шлицем DIN 966.

Винт с увеличенной плоской цилиндрической головкой и прямым шлицем DIN 921.

Винт с полукруглой низкой головкой, с буртом и крестообразным комбинированым шлицем.

Винт с цилиндрической головкой и шестигранным углублением под ключ DIN 912.

Винт с низкой цилиндрической головкой и шестигранным углублением под ключ DIN 7984.

Винт с низкой цилиндрической головкой, шестигранным углублением под ключ и направляющей для ключа DIN 6912.

Другая большая группа винтов – винты установочные. Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

Привод крутящего момента осуществляется следующими элементами:

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

Конический

Плоский

Цилиндрический

Засверленный

Прямой шлиц

DIN 553

DIN 551

DIN 417

DIN 438

Шестигранная с углублением под ключ

DIN 914

DIN 913

DIN 915

DIN 916

Мебельные винты представлены двумя изделиями:

винтом для мебельных ручек с полукруглой головкой, буртиком и комбинированным шлицем;

винтом мебельным с плоской головкой и шестигранным углублением под ключ:

Группа винтов имеет головки в форме крючков и петель разного вида:

винт с крючком

винт с петлей

винт с L-образным крючком

винт с крючком спиральным (витым)

Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Классический винт-барашек «Американская» форма винта-барашка

Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Что касается головок, то их используется довольно много:

АЕ – цилиндрическая головка со сферой и крестообразным шлицем;

DЕ – потайная головка с крестообразным шлицем;

ЕЕ – полупотайная головка с крестообразным шлицем;

А – шестигранная головка;

ВЕ – цилиндрическая головка с прямым шлицем;

FЕ – потайная головка с прямым шлицем;

GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.

Виды шпилек

Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.

Шпильки широко используются при глухих посадках. Естественно, что при этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.

Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.

Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.

Класс прочности	Цвет
4.8	без цвета
5.6	коричневый
5.8	синий
8.8	жёлтый
10.9	белый
12.9	чёрный
А2-70	зелёный
А4-70	красный

Понравился материал?

comments powered by HyperComments

типов болтов — Руководство по покупке Томаса

Изображение предоставлено: Billion Photos/Shutterstock. com

Болты — это типы механических крепежных изделий, которые имеют наружную резьбу и используются с гайкой для соединения деталей с использованием момента затяжки. Эти застежки предназначены для вставки через отверстия, предварительно просверленные в соединяемом материале. В отличие от винтов, которые также являются крепежными элементами с внешней резьбой, гайки и болты работают вместе, а это означает, что для правильной работы болтов требуется навинчивание на них гайки, а также требуется просверленное отверстие, в которое можно вставить болт.

Термины «болтовое крепление» или «типы болтового соединения» редко используются в связи с болтами в контексте крепежных изделий, эти термины больше связаны с болтовым креплением ткани и машинами для болтового соединения, используемыми в текстильной промышленности.

Преимущество гаек и болтов

По сравнению с другими типами крепежа использование гаек и болтов имеет то преимущество, что их можно разбирать по мере необходимости, в то время как другие виды крепежа, такие как заклепки, предназначены для стационарной установки. Болты часто используются с гайками и шайбами, где шайба обеспечивает увеличение площади поверхности, на которую действует усилие крепления. Существует множество различных типов гаек, которые можно использовать с болтом, наиболее распространенными из которых являются шестигранные гайки. Другие типы орехов включают в себя:

Контргайки
Шестигранные гайки со шлицем
Фланцевые гайки
Колпачковые гайки
Соединительные гайки
Барашковые гайки (также известные как барашковые гайки)
Квадратные гайки
Гайки для панелей
Гайки для поверхностного монтажа

Гайки и болты можно использовать для соединения различных материалов, включая дерево, листовой металл, сталь, железо и полимеры. В других случаях, например, с шестигранными гайками со шлицем, их можно использовать с ответным болтом и шплинтом, чтобы надежно зафиксировать гайку на месте.

Доступны обычные ручные или электроинструменты для использования с болтами и гайками, включая наборы головок, гаечные ключи с открытым зевом, накидные гаечные ключи и механические отвертки. Дополнительную информацию о наборах сокетов можно найти в нашем соответствующем руководстве xxxx.

Марки и варианты материалов для гаек и болтов

Болты и гайки

доступны из различных материалов в зависимости от предполагаемого применения. Болтам, винтам и другим видам крепежных изделий обычно присваивается класс. Марка устанавливает минимальный приемлемый стандарт механических свойств или характеристик, которым должен соответствовать крепеж. Более высокие марки подразумевают болты с более высокими характеристиками механической прочности.

Маркировка болтов

Идентификационные метки класса создаются и появляются на головке болта и используются для обозначения их класса. Для широко используемых марок стали ASTM и SAE существуют идентификационные таблицы марок, в которых обозначены эти маркировки и указаны минимальные допустимые значения прочности, предела прочности на растяжение и предела текучести, которые требуются для соответствия конкретному классу болтов. Также отмечены типичные варианты материалов и термическая обработка, используемые для готового продукта.

Например, классы SAE для болтов ASTM варьируются от класса 1 до класса 8.2. Болты SAE Grade 1 имеют минимальный предел прочности 33, минимальный предел прочности при растяжении 60 и минимальный предел текучести 36 (все в 10 ³ фунтов на квадратный дюйм). На верхнем уровне шкалы болты класса SAE 8.2 будут иметь минимальный предел условного сопротивления 120, минимальный предел прочности при растяжении 150 и минимальный предел текучести 130 (измеряется в 10 ³ фунтов на квадратный дюйм).

Аналогичные классы существуют для марок ASTM, а также для метрических крепежных изделий. В случае метрических болтов ISO 898 определяет механические свойства и определение марки.

Стандартные варианты материалов

Болты класса

ASTM/SAE могут быть изготовлены из различных материалов. Наиболее распространены следующие материалы стали:

Низкоуглеродистая сталь
Среднеуглеродистая сталь
Низкоуглеродистая мартенситная сталь
Атмосферостойкая сталь
Легированная сталь
Среднеуглеродистая легированная сталь

Болты также доступны из альтернативных материалов, отличных от обычных сталей. Эти варианты включают нержавеющую сталь, металлические сплавы, такие как латунь и бронза, и полимеры, такие как нейлон или PEEK (полиэфирэфиркетон). Нержавеющая сталь обладает отличной коррозионной стойкостью и прочностью, в то время как полимерные варианты используются, когда внутренняя прочность не имеет большого значения, но необходим стабильный материал, устойчивый к химическим веществам.

Варианты обработки материалов и отделки

Для обеспечения стабильности материала и защиты от коррозии и ржавчины в результате условий окружающей среды или воздействия коррозионных веществ можно использовать как термическую обработку, так и нанесение различных покрытий. Варианты обработки включают холодное волочение и закалку и отпуск.

Стандартные варианты отделки включают:

Анодирование
Броневое покрытие
Черный оксид
Синий фосфат
Хромирование
Горячее цинкование
Желтый пассивированный
Цинковое покрытие

Типы болтов Видео

В этом коротком видео показаны некоторые типы болтов.

Стандарты для болтов

Болты

производятся в соответствии с серией стандартов, обеспечивающих единообразие размерных характеристик и материалов. При указании стандартных болтов размерные параметры должны указываться в соответствии с таблицами стандартов, установленных ANSI/ASME. К этим параметрам относятся:

Номинальный размер в дробях или десятичном эквиваленте
Количество витков на дюйм
Общая длина
Материал
Отделка

Дополнительные сведения о винтовых соединениях см. в нашем руководстве по типам винтов.

Какие бывают болты?

Существует множество различных типов болтов, каждый из которых имеет различные характеристики, которые делают их подходящими для использования в самых разных областях. Основные типы обычно используемых болтов включают:

Анкерные болты
Заглушки
Болты с квадратным подголовком
Двусторонние болты
Рым-болты
Фланцевые болты
Болты с шестигранной головкой
Крепежные болты и крепежные винты
Болты с пятигранной головкой
Болты с круглой головкой
Болты с буртиком
Болты с головкой под торцевой ключ
Болты с квадратной головкой
Болты с Т-образной головкой
U-образные болты

Ниже приведены краткие сведения о каждом из этих распространенных типов застежек и описание их важных характеристик и способов применения. В этой презентации намеренно опущены такие элементы, как болты. Стяжной болт, хотя и называется болтом по имени, на самом деле более точно описывается как стягивающий винт, учитывая заостренный конец и обычное использование в более мягких материалах, таких как дерево. Дополнительную информацию об этих типах крепежа можно найти в соответствующем руководстве «Типы винтов — руководство по покупке Томаса».

Анкерные болты

Изображение предоставлено Krizde/Shutterstock.com

Анкерные болты

— это болты, предназначенные для крепления конструктивного элемента или компонента к бетонной плите или залитому фундаменту. Анкерные болты могут быть предварительно установлены на место во время заливки бетонной конструкции, как в случае с плитой, используемой поверх залитого фундамента дома. Или анкеры могут быть прикреплены после затвердевания бетона путем использования операции сверления для создания канала, в который может быть вставлен анкерный болт.

Заглушки

Изображение предоставлено: Hans Geel/Shutterstock.com

Глухие болты относятся к типу болтов, который позволяет использовать застежку в случаях, когда применение не позволяет получить доступ к обеим сторонам болта для затяжки или крутящего момента болта. Простым примером этого является обычный рычажный болт, который используется для крепления предметов к стене в месте между опорными балками. Здесь часть болта, которая находится за поверхностью гипсокартона, недоступна, поэтому весь процесс установки рычажного болта должен выполняться с внешней (видимой) стороны стены.

Болты с квадратным подголовком

Изображение предоставлено AlexLMX/Shutterstock.com

Болты с квадратным подголовком

представляют собой разновидность самоконтрящихся болтов, обеспечивающих определенный уровень безопасности за счет использования куполообразной головки для скрытого монтажа, которая обеспечивает доступ для снятия или ослабления этих болтов только со стороны болта с гайкой. Под куполообразной головкой болта с квадратным подголовком находится квадратная секция, которую можно вставить в соответствующий квадратный вырез, прорезанный в соединяемом материале, чтобы обеспечить функцию самоблокировки, которая позволяет затягивать болт со стороны гайки без необходимость удерживать голову гаечным ключом. Головки болтов с квадратным подголовком

Двусторонние болты

Изображение предоставлено: limipix/Shutterstock.com

Двусторонние болты иногда называют шпильками и имеют резьбовую часть на каждом конце болта без традиционной головки. Один конец предназначен для ввинчивания в подходящее отверстие, в котором нарезана ответная резьба, а другой конец выступает и имеет резьбу для поддержки гайки. Внешний вид похож на резьбовой стержень, но традиционно он не имеет резьбы по всей длине шпильки и может иметь разную резьбу на каждом конце. Некоторые болты-шпильки, такие как тот, что показан на изображении выше, имеют резьбу на одном конце вместо резьбы болтов на обоих концах.

Рым-болты

Изображение предоставлено Джейсоном Ванаджеком/Shutterstock.com

Рым-болты

имеют полностью закрытый или частично замкнутый конец вместо традиционной головки болта. В некоторых случаях петлю можно использовать для подъема объекта, к которому прикреплен рым-болт. Некоторые рым-болты не предназначены для подъема, но их можно использовать для чистой прокладки проводов, кабелей или других подобных элементов, чтобы избежать случайного вмешательства. Рым-болты могут предлагать дополнительные возможности в зависимости от состава материала и отделки — некоторые из них подходят для работы при низких температурах, а другие предназначены для того, чтобы не отражать свет и, следовательно, сливаться с фоном.

Рым-болты доступны с буртиком у основания петли или без него. Другие варианты включают в себя, является ли петля открытой или закрытой (включая сварную), является ли резьба внутренней или внешней, а также разработана ли она с заостренным концом, таким как шуруп, или предназначена для использования с гайкой для его фиксации. Доступны как метрические, так и дюймовые размеры и различные длины. Различные размеры диаметра ушка позволяют использовать эти крепежные детали для различных целей.

Фланцевые болты

Изображение предоставлено: Прабхжит С. Калси/Shutterstock.com

Болты с фланцем

— это болты, которые имеют шайбообразную поверхность или фланец под головкой этих крепежных изделий, что позволяет распределять зажимную нагрузку по большей площади поверхности, тем самым уменьшая потенциальное повреждение поверхности, с которой эти крепежные детали будут сопрягаться. Фланцевые болты часто используются в таких областях, как сантехника и автомобилестроение. Фланцевые болты традиционно изготавливаются из стали или нержавеющей стали и доступны с мелкой и крупной резьбой и различных марок. Фланец может быть гладким или зубчатым, последний из которых помогает застежке сцепляться с сопрягаемой поверхностью.

Болты с шестигранной головкой

Изображение предоставлено: Кевин Крамплин/Shutterstock. com

Болты с шестигранной головкой

, также называемые болтами с шестигранной головкой или болтами с шестигранной головкой, являются очень распространенной формой болтов, которые доступны в стандартных дюймовых и метрических размерах. Как следует из названия, эти болты имеют шестигранную или шестигранную головку, которая подходит для затягивания с помощью гаечного ключа или гнезда. Болт с шестигранной головкой может иметь полную резьбу или может иметь плечо без резьбы. Болты с шестигранной головкой часто используются для крепления дерева к дереву, металла к дереву или металла к металлу. Шестигранные гайки и шайбы обычно используются с шестигранными болтами, причем шайбы полезны в ситуациях, когда соединяемый материал более мягкий и может деформироваться под действием силы затяжки, приложенной к шестигранному болту.

Болты с шестигранной головкой

иногда называют винтами с шестигранной головкой, если они используют шайбу под головкой и имеют скошенный конец. Болты с шестигранной головкой лишены этих функций.

Крепежные болты и крепежные винты

Изображение предоставлено Сарой Марчант/Shutterstock.com

Крепежные болты используются для скрепления двух кусков материала и аналогичны болтам с шестигранной головкой, за исключением того, что они не имеют скошенной вершины и не имеют поверхности с опорной шайбой на нижней стороне головки. Обычно они доступны как с шестигранной, так и с квадратной головкой. Другой крепежный продукт, крепежные винты, часто используется как синоним крепежных болтов, что является источником путаницы. Крепежные винты, как правило, меньше по размеру, чем крепежные болты, но обычно имеют равномерную резьбу по всей длине крепежного изделия. В отличие от других типов шурупов, таких как шурупы для дерева или шурупы для листового металла, крепежные детали имеют плоский наконечник, а не заостренный или конический наконечник, как это обычно бывает с этими другими типами шурупов. Винты, как правило, предназначены для использования либо с предварительно нарезанными отверстиями, либо для ввинчивания в материалы, где винт будет создавать собственную резьбу в материале при затягивании. Напротив, болты предназначены для затягивания путем наложения и затягивания ответной гайки на конце болта. Таким образом, хотя гайки и болты представляют собой парные крепежные элементы, гайки обычно не используются с винтами, которые вместо этого ввинчиваются в предварительно нарезанные отверстия. Крепежные болты и крепежные винты доступны с разными типами головок, в том числе с шестигранной головкой, которая часто сочетается с шестигранными гайками, а также с плоской головкой, овальной головкой и сырой головкой, и это лишь некоторые из них.

Болты с пятигранной головкой

Болты с пятигранной головкой

являются примером защищенного от несанкционированного доступа болта, который можно использовать в приложениях, где желательно снизить вероятность того, что человек, вооруженный стандартными инструментами, может ослабить или удалить болт. С головкой болта в форме пятиугольника стандартные наборы ключей или торцевых головок нельзя использовать на этих болтах.

Болты с круглой головкой

Изображение предоставлено: Upadim/Shutterstock.com

Внешне похожие на болты с квадратным подголовком, болты с круглой головкой не имеют квадратного конуса под куполообразной головкой болта и обычно используются для соединения дерева. Более мягкая природа древесины позволяет болту прижиматься к поверхности дерева и цепляться за счет трения, чтобы предотвратить проворачивание болта при затягивании гайки.

Болты с буртиком

Изображение предоставлено Funtay/Shutterstock.com

Болты с буртиком

, также называемые съемными болтами, имеют резьбовую часть болта меньшего диаметра, чем буртик болта (участок болта между головкой и началом резьбовой части). Болты с буртиком используются в качестве вала или оси, которые могут содержать вращающуюся часть, такую как подшипник или втулка.

Болты с головкой под торцевой ключ

Изображение предоставлено Picmin/Shutterstock.com

Болты с головкой под торцевой ключ

имеют утопленную головку, которая затягивается с помощью шестигранного ключа или инструмента с шестигранной головкой. Тип головки этих болтов может варьироваться от цилиндрического профиля до потайной головки с плоской головкой и куполообразной головки с круглой головкой, в зависимости от желаемого использования. Более глубокая головка с шестигранным углублением позволяет увеличить крутящий момент, прилагаемый к этим крепежным элементам, при этом сводя к минимуму риск сорвать или повредить головку.

Болты с головкой под торцевой ключ часто называют винтами с головкой под торцевой ключ, в зависимости от поставщика.

Болты с квадратной головкой

Изображение предоставлено: Прабхжит С. Калси/Shutterstock.com

Болты с квадратной головкой

, также называемые болтами с квадратной головкой, когда-то очень широко использовались до создания болтов с шестигранной головкой. Хотя квадратные болты все еще доступны, они в основном используются на железных дорогах или для достижения более старого или более традиционного внешнего вида.

Болт с шестигранной головкой используется гораздо чаще, учитывая преобладание вариантов инструментов, таких как наборы торцевых головок, но многие инструменты все еще можно использовать для затяжки болтов с квадратной головкой. Болты с квадратной головкой доступны в классах низкой, средней и высокой прочности и доступны как с квадратной головкой, так и с Т-образным пазом. Сталь и нержавеющая сталь являются наиболее распространенными материалами. Доступны варианты как с полной, так и с частичной резьбой. Некоторые поставщики используют для них термин «винты», а также болты.

Квадратные головы иногда имеют декоративный вид, чтобы имитировать стили, распространенные в более старых конструкциях. Квадратные головки могут иметь форму пирамиды, чеканку или иметь неправильную форму, отражающую способ, которым эти застежки создавались с использованием методов ручной ковки до эпохи массового производства.

Болты с Т-образной головкой

Изображение предоставлено Дамианом Эллертом/Shutterstock.com

Болты

с Т-образной головкой или болты с Т-образным пазом имеют конструкцию головки, которая позволяет вставлять болт в паз или выемку, тем самым фиксируя болт на месте и предотвращая его проворачивание при затягивании крепежной гайки. Т-образные болты используются в таких приложениях, как крепление топливных баков на месте, где доступ к обеим сторонам крепежа может быть невозможен во всех случаях. Разновидность болта с Т-образной головкой может быть подана в канал в машине, называемой направляющей с Т-образным пазом, и может использоваться для закрепления объекта в любом положении по длине канала.

U-образные болты

Изображение предоставлено: Tawansak/Shutterstock.com

U-образные болты

представляют собой крепежные детали в форме буквы U, которые содержат две наружные резьбы, по одной на каждом конце болта, на которые крепится кронштейн монтажной пластины и крепежные гайки. В то время как большинство U-образных болтов имеют полукруглый профиль, некоторые имеют прямоугольную форму. Эти крепежные детали обычно не имеют полной резьбы, поскольку они служат для фиксации объекта на месте. Они используются в различных областях, от опорных труб до автомобильных приводных валов и выхлопных систем. Некоторые конструкции включают резиновое покрытие для предотвращения износа от движения металла по металлу. В других конструкциях U-образных болтов добавляются толстые резиновые прокладки для снижения эффекта вибрации и контроля шума. Неметаллические конструкции также доступны для использования в приложениях, где существует риск контакта U-образного болта с проводником, находящимся под напряжением.

Резюме

В этой статье представлен краткий обзор некоторых распространенных типов болтов. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, где вы найдете более 2200 поставщиков болтов.

Источники:

https://www.engineeringtoolbox.com/
https://www.oldwestiron.com/collections/square-head-bolts
https://www.mcmaster.com/
https://www.fastenal.com/
https://www.grainger.com/

Прочие болты Артикул

Эволюция производства болтов
Общая терминология по резьбе
Типы заклепок
Объяснение размеров винтов и гвоздей
Удаление ржавчины с гаек и болтов

Болты с головкой

и шпильки
Работа с заклепочным пистолетом
Как работает болт

Прочие «Типы» изделий

Прототипы в электронике, компьютерном программном обеспечении и вычислительной технике
Типы электрощеток
Типы помех в электроснабжении
Типы грузовиков и тележек — руководство по покупке Томаса
Типы клеев для аэрокосмической отрасли — Руководство для покупателей ThomasNet
Пластиковые прототипы печатных плат
Типы пускателей двигателей
Типы систем сбора данных — Руководство по покупке ThomasNet
Типы чистых помещений — Руководство для покупателей ThomasNet
Типы тиристоров — Руководство для покупателей ThomasNet
Типы светильников
Типы изоляции — руководство по покупке Томаса
Типы ламп и лампочек
Типы магнитов
Различные типы процессов литья, используемые в производстве
Лабораторная посуда: типы лабораторных пробирок
Типы петель
Типы картонных коробок
Типы направляющих для выдвижных ящиков
Типы бронзы

Больше из оборудования

28 различных типов болтов (Руководство по покупке)

Фейсбук

Количество различных болтов ошеломляет. Мы закатали рукава и разбили все типы на удобный для чтения список. Каждый включает пример фото.

Болт — это не то, о чем большинство из нас тратит много времени на размышления, но если бы у нас их не было, все бытовые приборы и гаджеты, которыми мы владеем, буквально развалились бы.

Считается, что первый болт был использован в 400 г. до н.э. Однако потребовалось почти 2000 лет, чтобы болт и прилагаемая к нему гайка были изготовлены на станке.

Источник: Nord Lock История болта

Болт очень похож на винт в том, что он имеет ту же форму и используется для скрепления материалов. Сам болт имеет резьбу и предназначен для соединения с гайкой. Важно убедиться, что и гайка, и болт имеют одинаковый размер, чтобы они хорошо подходили друг к другу без дополнительного пространства.

На выбор предлагаются различные болты. Они различаются по использованию в зависимости от их формы, типа головы и размера. Читайте дальше, чтобы узнать, какой тип болта подходит для вас и вашего проекта.

Типы болтов по форме и типу головки

Основные болты состоят из головки и цилиндрического корпуса, часть длины (или стержня) которого имеет резьбу (если она полностью нарезана, это винт). Болт ввинчивается в гайку с внутренней резьбой, соответствующей резьбе болта. Плоская шайба часто используется для предотвращения ослабления гайки.

Анкерные болты

Позволяет прикреплять объекты к бетону, при этом головка болта обычно помещается в бетон до его затвердевания, чтобы резьбовой конец был открыт и готов к использованию. Существуют различные виды анкерных болтов, самые простые и прочные из которых отливаются на месте.

У закладных болтов закладной конец имеет обычный болт с шестигранной головкой и шайбой, фланец или изгиб на 90°, механизм передачи нагрузки находится в механической блокировке. Существуют также анкеры с последующей установкой, которые можно вставлять в бетон после сверления.

Узнайте больше об анкерных болтах здесь.

Болты с оправкой

Несъемная шайба и перевернутая резьба. Они предназначены для использования в определенных инструментах, таких как торцовочная пила, чтобы инструмент оставался безопасным и лезвие не выпадало.

Узнайте больше о болтах с оправкой здесь.

Болты с квадратным подголовком

Имеют гладкую закругленную головку и квадратное сечение, что предотвращает проворачивание болта; они также имеют резьбовую часть для гайки. Болты с квадратным подголовком также называются болтами с квадратной головкой и используются для крепления металла к дереву.

Обычно с обеих сторон деревянных балок имеются усиливающие пластины, которые затем крепятся болтами с квадратным подголовком. Они также используются для нужд, таких как замки и петли.

О болтах с квадратным подголовком читайте здесь.

Элеваторные болты

Имеют большую плоскую головку и обычно используются в установках конвейерных систем.

Подробнее о болтах подъемника читайте здесь.

Подвесные болты

Вообще не имеют головок, а состоят только из корпуса с машинной резьбой и наконечника с деревянной резьбой. Технически подвесные болты представляют собой шпильки, и с их помощью можно подвешивать предметы к дереву или прикреплять предметы к дереву.

На каждой стороне подвесного болта есть резьба, на одном конце резьба для вкручивания в древесину, а на другом конце резьба для крепления гайки или резьбы в уже нарезанном отверстии. Крепления с резьбой на шпильке обычно могут выдерживать около 300 фунтов.

Болты с шестигранной головкой

Болты с шестигранной головкой имеют шестигранную головку и корпус с резьбой. Секция прямо под головкой может не иметь резьбы.

Узнайте все о болтах с шестигранной головкой здесь.

J-болты

Имеют форму буквы J и используются для крепления, помогая удерживать материалы или оборудование для их безопасности.

Болты с затяжкой

Также называются винтами с затяжкой и на самом деле не являются болтами, с шестигранной головкой и наконечником с резьбой, поэтому их можно использовать в древесных материалах.

Анкерные болты

Помогают стабилизировать стены при строительстве тоннелей.

Половые болты или Болты Чикаго

Имеют как охватываемую, так и охватывающую части с внутренней резьбой и головками болтов на обоих концах. Они обычно используются для переплета бумаги.

Болты с буртиком или S Болты спускового устройства

Помогите создать ось или точку крепления. У них широкое гладкое плечо, но небольшой резьбовой конец.

U-образные болты

В форме буквы U, с двумя прямыми участками с резьбой.

Типы болтов по форме и использованию

Болты также можно охарактеризовать по их форме и использованию.

Болты с шестигранной головкой

Это один из наиболее распространенных видов крепежа, который будет использоваться во многих проектах в качестве стандартного болта. Болты с шестигранной головкой имеют три стандартные длины или сорта и разные диаметры хвостовика от 1/4″ до 4″. По сравнению с квадратным болтом, шестигранная головка обеспечивает большую прочность, ее легче собирать, легче применять крутящий момент, а также имеется больше места для идентификации производителя.

Изогнутый болт

В отличие от большинства традиционных болтов, изогнутые болты не являются прямыми. Конец изогнут или имеет форму для удовлетворения особых требований, например, изгиб под прямым углом или форму глаза. Изогнутые болты используются в различных отраслях промышленности, включая гидротехнические сооружения, производство стали, металлоконструкции и другие специальные виды работ.

Существуют различные виды изогнутых болтов:

Анкерные болты — обычно используются для крепления конструкций к бетону и для всех других типов проектов.
U-образные болты — вокруг изогнутых болтов, которые можно использовать для крепления трубы или стального круглого стержня к круглой деревянной или стальной стойке; они часто используются со стяжками или цельнорезьбовыми стержнями для затягивания соединения; для подвешивания кованых труб в механических установках; их также можно заливать в бетон и использовать в качестве анкерных болтов.
Рым-болты — чаще всего используются для крепления проушины к конструкции, чтобы к ней можно было привязать веревки или тросы.
Болты с проушиной со смещением (также называемые стяжными болтами) — в сочетании со стяжными стержнями или стержнями со сплошной резьбой они используются для затягивания соединения.

Изогнутые болты также могут быть специально изготовлены в различных формах для удовлетворения конкретных потребностей.

Болты с квадратным подголовком

Они хорошо выглядят, с закругленной головкой, которая имеет более эстетичный вид. Корпус болта имеет обычную резьбу, но когда вы доберетесь до стержня, вы увидите ребра или лыски, которые не дадут болту провернуться после того, как он будет затянут. Некоторые болты с квадратным подголовком просто вставляются на место, в то время как другие имеют предварительно пробитый квадратный зажим.

Гусеничный болт

Гусеничный болт фактически используется для железнодорожных путей. Их также называют болтами с клыками или анкерными болтами для рельсов, и они используются для крепления рельсовых стыков к рельсам или для крепления стальных рельсов и рельсовых опор к железнодорожным шпалам. Это очень прочные высококачественные болты, особо устойчивые к вибрациям. Гусеничные болты бывают разных размеров и форм, включая

гусеничные болты с полукруглой головкой

Болты с алмазной шейкой
Рельсовый болт NF F50-008
Зажимной болт с резьбой BSW
Угловой болт, используемый для соединения рельсов (с рельсовыми гайками и пружинными шайбами)
Зажимной болт HS26 и HS32
Зажимной болт и закладной болт для России
Анкерный болт
Т-образный болт
Специальный болт
Туннельный болт

Из-за строгих требований безопасности к гусеничным болтам предъявляются особые требования. Они должны быть правильной формы и размера, и они должны быть всегда плотно на месте. Они должны быть установлены с пружинными шайбами AREMA, а места должны быть очищены и смазаны должным образом. Если болты отсутствуют или неэффективны, существуют правила, позволяющие исправить ситуацию.

Квадратный болт

Квадратный болт обычно используется во многих проектах и имеет квадратную головку и корпус с резьбой. Эти болты часто используются в эстетических целях, например, чтобы придать вашему проекту простоватый вид или чтобы соответствовать существующим болтам (или другим видам крепежа) в старой конструкции. Они бывают разных классов прочности и имеют диаметр от 1/2″ до 1-1/2″.

Круглый болт

Круглые болты хорошо смотрятся, придавая законченный вид проектам в конце. Они похожи на болты с квадратным подголовком, но отличаются отсутствием квадратной шейки под головкой. Они отличаются гладкой круглой головкой и затягиваются затяжкой прилагаемой к ним гайки. Круглые болты часто используются в деревянных соединениях.

Авиационный болт

Авиационный болт на самом деле включает в себя несколько видов креплений, которые имеют 12-стороннюю головку и обладают большей прочностью, чем стандартные болты. Головка обеспечивает гораздо лучший захват во время сборки с такой большой дополнительной площадью, а также обеспечивает более высокий уровень крутящего момента при ее затягивании.

Несмотря на то, что существует большое разнообразие авиационных болтов, авиационным болтом также может быть любой болт, соответствующий стандартам Министерства обороны США.

Болт плуга

Болты плуга отличаются плоской головкой с потайной головкой, квадратной шейкой и одинаковым шагом резьбы. Болт плуга также похож на болт с квадратным подголовком, но болт плуга отличается вогнутой или плоской головкой.

Необычная конструкция позволяет устанавливать его заподлицо, а иногда имеется также шпонка, которая предотвращает вращение болта плуга. Из-за этого болты от плуга часто используются в плугах, дорожных терках, бульдозерах и множестве другого тяжелого промышленного оборудования.

Стяжной болт

Стяжные болты имеют квадратную головку с коническими наконечниками с резьбой и обычно используются для проектов, связанных с деревом или кирпичной кладкой. Они наносятся и закрепляются распорным анкером и очень прочны.

Они могут соединять очень тяжелые пиломатериалы и другие тяжелые материалы и намного больше, чем обычные шурупы для дерева или листового металла. Винты с запаздыванием доступны только с шестигранными головками, в то время как другие винты бывают самых разных форм.

Фланцевый болт

Фланцевые болты, как и многие другие болты здесь, имеют большую головку, что облегчает закрепление болта и идентификацию объекта. Круглый фланец под головкой действует как шайба, распределяя нагрузку, фактически обеспечивая площадь опоры примерно в четыре раза больше, чем у стандартного шестигранного винта.

Фланцевые болты часто используются в рамах транспортных средств, особенно грузовиков. Фланцевые болты без зазубрин обычно называются болтами рамы .

Элеваторный болт

Элеваторный болт поставляется со своими специальными шайбами и характеризуется квадратной шейкой, плоской головкой и частичной резьбой. Квадратная головка может быть утоплена и будет сопротивляться вращению, что облегчает поворот болта.

Элеваторные болты бывают разных форм и размеров и даже имеют разные способы крепления к поверхности, поэтому важно знать, что вы выбираете правильный болт для текущей работы.

Элеваторные болты удобны тем, что их можно использовать на мягких поверхностях, даже на мягкой древесине, оставаясь при этом прочными и безопасными. Элеваторные болты необходимы при создании некоторых систем конвейерных лент, а также используются для подъемников с повышенной грузоподъемностью.

Эти типы болтов также используются в полах транспортных средств, таких как дома на колесах и кемперы, потому что обычные болты не выдерживают постоянного изгиба и изгиба.

Болт с потайной головкой

Болт с потайной головкой также называют болтом с потайной головкой, когда он работает вместе с крепежными винтами. Болты с потайной головкой используются для монтажа заподлицо и доступны в различных формах и размерах в зависимости от текущих потребностей. Эти виды болтов часто используются в настилах мостов, пешеходных дорожках и перилах.

Типы материала болта

Материал болта зависит от того, для чего используется болт, особенно от того, какие материалы крепятся. Даже среди различных материалов существуют разные уровни прочности болта. Например, болт класса 2 изготавливается из стали стандартного метизного класса.

Легированная сталь класса 5 представляет собой оцинкованную легированную сталь со средним содержанием углерода, которая была подвергнута термической обработке для повышения твердости. Сталь класса 8 была еще более закалена, поэтому ее можно использовать в особо требовательных приложениях, таких как автомобильные подвески.

Сталь

Это наиболее распространенный материал, используемый для изготовления болтов, который подходит для большинства целей. Около 90% всех болтов изготавливаются из обычной стали. С присущей ей прочностью и низкой ценой сталь можно использовать в большинстве работ, если нет проблем с окружающей средой или с материалами, которые вы используете для проекта.

Нержавеющая сталь

Нержавеющая сталь представляет собой стальной сплав и обеспечивает дополнительную прочность и защиту. Например, в качестве сплава нержавеющая сталь обладает коррозионной стойкостью, что полезно для определенных видов конструкций, где болты будут подвергаться воздействию различных погодных условий.

Поскольку на самом деле это сплав, нержавеющая сталь не потеряет своих особых свойств, даже если ее поцарапать или повредить. Из-за этого болты из нержавеющей стали являются популярным выбором в районах, близких к воде или в районах с высоким уровнем загрязнения.

Бронза

Другой сплав, бронза, также содержит медь и иногда другие металлы и неметаллы. Бронза может использоваться, когда продукт должен быть водонепроницаемым. В частности, бронзовые болты обычно используются в морской среде, особенно при строительстве и ремонте деревянных лодок.

Нейлон

Нейлон, очевидно, намного легче, чем другие материалы здесь, и используется из-за этой характеристики, а также когда конечный продукт должен быть водонепроницаемым. Поскольку они не такие прочные, нейлоновые болты не смогут выдержать такой большой вес, как большинство других видов болтов.

Однако они полезны для удержания таких материалов, как пластик, дерево, резина, ДСП и металл. Они часто используются в бытовой технике, такой как стиральные машины, и в автомобильных деталях.

Титан

Титан легкий, устойчивый к коррозии и прочный. Болты, изготовленные из титана, используются там, где требуется высокое соотношение прочности и веса, и могут быть в 4 раза прочнее, чем нержавеющая сталь. Эти болты в основном используются в самолетах, кораблях и подводных лодках.

Правильный выбор болта

Существует много различных типов болтов, разных форм и размеров, и становится еще более запутанным, когда вы видите, что между различными типами болтов и их названиями есть совпадения.

Некоторые болты обладают большей прочностью для использования в определенных материалах, в то время как другой болт, который обычно считается более прочным, в этой ситуации совсем не подойдет. Существует также вопрос поиска правильного размера для вашего проекта, что может сбивать с толку, если вы раньше не делали этого самостоятельно.

Выбор правильного размера болта

Вам необходимо знать длину и диаметр любого крепежа, который вы собираетесь использовать. Если у вас есть застежка, вы измеряете ее от внешней резьбы с одной стороны до внешней резьбы с другой стороны. Это называется большим диаметром и будет размером болта, который вам нужен. Длина – это вся длина, от плоской части головки до кончика или тупого конца винта или торца болта.

Выбор болта правильного размера очень важен. Выбор неправильного размера болта может привести к целому ряду повышенных затрат, например, в виде потраченного впустую времени — а мы все знаем, что время — деньги, растраты стоимости и неправильного использования материалов, а также возможной потери продаж, если вы планируете при продаже своих работ.

Одной из наиболее распространенных ошибок является слишком большой размер болта, поэтому помните о фактических требованиях, которым должен соответствовать ваш болт, а затем выберите соответствующий размер болта.

Выбор подходящего материала

При выборе болта на основе материала помните, что прочнее не обязательно лучше, если материалы плохо сочетаются друг с другом. Кроме того, помните о преимуществах и недостатках каждого из них и обратите внимание на большую разницу в цене на некоторые материалы.

Нет смысла тратить на болты больше, чем на другие материалы. Например, нержавеющая сталь устойчива к коррозии, но это гораздо более дорогой материал.
