Маркировка класса прочности: болты и гайки |

Автор статьи: pkmetiz.ru

Содержание

• 1 Маркировка класса прочности болтов
• 2 Современная маркировка болтов по прочности
• 3 Маркировочные обозначения
  • 3.1 Маркировка болтов из нержавеющей стали
• 4 Маркировка прочности гаек

Обывателю может показаться, что таинственные цифры на шляпках болтов и гаек не несут никакой полезной информации. Но на самом деле, они очень важны. Непонятные знаки — это маркировка технических характеристик метиза. Дополнительно она дает информацию о том, кто является изготовителем изделия.

Маркировка класса прочности болтов

Долгое время в нашей стране все метизы производились по ГОСТу 22353-77, но сегодня его правила больше не актуальны. Все технические характеристики болтов соответствуют ГОСТу Р 52644-2006. Однако в закромах дедушкиных балконов, а также на складах и в мастерских по-прежнему встречаются болты со старой маркировкой. И встречаются порой в промышленных масштабах. Поэтому скажем пару слов о советском ГОСТе и о том, что значила старая маркировка.

Она представлена двумя частями: буквы в верхней части и цифры внизу. Буквами обозначено клеймо завода, на которым был изготовлен метиз, например, WT, Ч, L, OC, D и другие. Следом обычно идут цифры, отражающие временное сопротивление метиза в МПа, поделенное на десять. Дальше снова буквы, по которым мы можем определить уровень сопротивления крепежа агрессивным условиям окружающей среды. Например, ХЛ будет обозначать, что болт предназначен для холодных климатических условий. Цифры внизу обозначают номер плавки.

Иногда на болтах можно встретить стрелку, указывающую в направлении «против часовой». Это значит, что у вас в руках метиз с левой резьбой. Если резьба правая, то обозначение просто отсутствует.

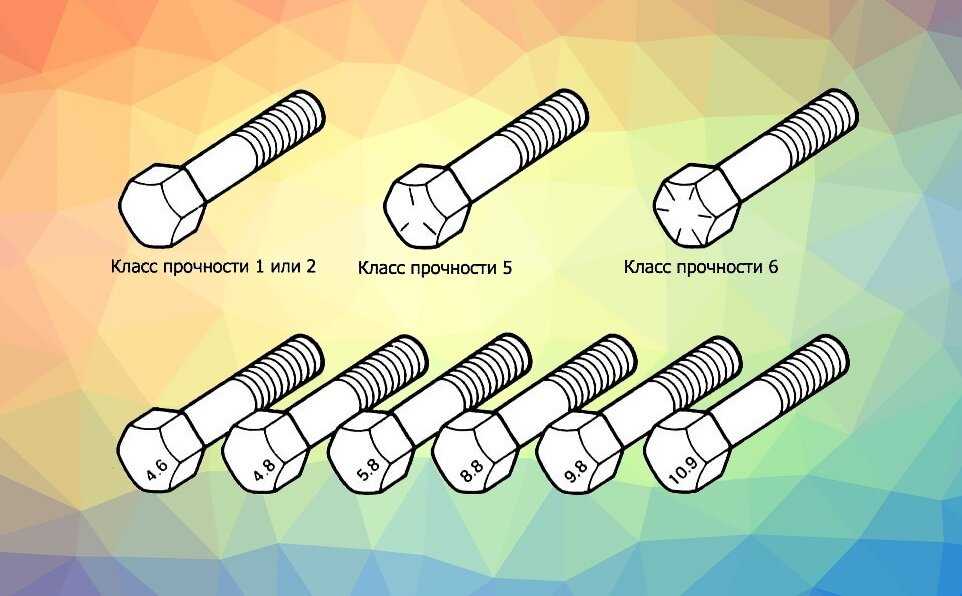

Современная маркировка болтов по прочности

Новый ГОСТ мало что поменял как в расположении символов, так и в их смысловой нагрузке. Вверху мы по-прежнему можем увидеть клеймо изготовителя. Следом идет номер плавки.

Внизу обозначен класс прочности метиза согласно новому ГОСТу. Здесь же можно обнаружить букву S, которая говорит, что перед нами высокопрочный болт с головкой в виде шестигранника с увеличенным размером. Обозначение класса сопротивляемости вредному атмосферному влиянию также осталось. Оно идет последним.

Маркировочные обозначения

Если вы не профессиональный строитель, не стоит углубляться в дебри классификаций болтов. Важно знать, что, как уже было сказано, цифры на головке болта значат класс прочности. Обычно это две цифры, написанные через точку, например, 3.6 или 10.9.

Первая цифра обозначает нагрузку на резьбовое соединение, которое может выдержать метиз. Если точнее, то это одна сотая номинальной величины предела прочности метиза на разрыв. Измерение осуществляется в МПа.

Пример: если на болте вы видите 8.8, это значит, что предел прочности болта на разрыв будет 8×100 = 800 МПа.

Следующая цифра указывает на отношение предела текучести к пределу прочности, умноженному на десять. Из двух цифр вы сможете вычислить предел текучести материала. Для этого их умножают друг на друга, а потом — еще на десять.

Пример: возвращаемся к тем же самым 8.8. 8×8 х 10 = 640 Н/м.

Важно понимать, что предел максимальной рабочей нагрузки болта и есть предел текучести. Рассчитывая соединение болтом по заданной нагрузке, используют коэффициент 0,5-0,6 от предела текучести. К примеру, если болт М14 класса прочности 8.8 имеет площадь сечения около одного квадратного сантиметра, а диаметр тела — около 12 мм, то предел его прочности на разрыв будет 8 тонн, предел текучести — 6,4 тонны, а расчетная нагрузка 6,4×0,5 = 3,2 т.

Маркировка болтов из нержавеющей стали

Среди обозначений на болте, сделанном из нержавеющей стали, на первое место ставят маркировку самой стали, А2 или А4. Следом идет предел прочности, например, 50, 60, 70 и т.  д. Эти числа также обозначают одну десятую от предела прочности углеродистой стали, измеряемых в МПа.

Маркировка прочности гаек

Для гаек характерны те же самые правила, что и для болтов. Сама маркировка расположена по борту гайки. Она подается в сокращенном виде, поэтому полное обозначение нужно смотреть на упаковке.

Первым делом, идет наименование изделия, затем класс точности. Но он, однако, указывается далеко не всегда, так как в конце описания идет госстандарт, согласно которому изготовлен этот тип гайки, где и прописана вся нужная информация. Далее указан тип резьбы: К — коническая, Т — трапециевидная, М — метрическая. Здесь же прописан диаметр гайки в миллиметрах. Иногда в этом месте также дают шаг резьбы в миллиметрах, который указывается только в тех случаях, если резьба очень мелкая и направление резьбы, если оно левое.

Следом идет класс прочности и значение покрытия в микронах, указываемое в виде цифры от единицы до тринадцати. И наконец, государственный стандарт, о котором уже упоминалось выше.

Гайки имеют семь классов прочности: 4, 5, 6, 8, 9, 10, 12. Как и в случае с болтом, класс прочности обозначает одну сотую предела прочности, что является рекомендуемым значением для равномерного распределения давления на крепеж.

Но есть и отличия от маркировки болтов: указанные классы прочности годятся только для стандартных и высоких гаек. На боку низкой гайки вы увидите другие обозначения: 04 и 05. Они говорят, что этот метиз не предназначен для высоких нагрузок.

расшифровка обозначений, что означают цифры на головках изделий, крепость и прочность

Использование крепежных элементов — стандартная практика при сборке большинства современных изделий, применяемых в бытовой или производственной сфере. Важным фактором является грамотный выбор с учетом технических характеристик. Крепления должны выдерживать не только механическую нагрузку, возникающую после окончательной установки, но и справляться с влиянием внешних факторов, обеспечивая прочность, безопасность и надежность эксплуатации. Для простоты ориентирования в разнообразии существующих видов существует маркировка болтов — расшифровка обозначений позволяет уточнить свойства метизов.

Общее представление

Металлические крепежи, изготавливаемые в соответствии с нормами ГОСТ, отличаются по многим параметрам — начиная с диаметра и размера резьбы, и заканчивая классом материала. Информация, необходимая для понимания специфики конкретного изделия, наносится на головку или шляпку. Перед выбором нужно рассчитать прочностные показатели, уточнить химический состав и устойчивость к воздействию отдельных категорий веществ, а также принять во внимание особые требования, связанные с условиями эксплуатации.

Как маркируются болты

Условные обозначения регламентированы государственным стандартом, впервые принятым еще в 1977 году. Последнее обновление нормативных положений датируется 2006 г., однако, как показывает практика, в обращении по-прежнему находится достаточно много креплений старого образца — а это значит, что для полноценной работы требуется навык чтения не только новой, но и предшествовавшей маркировки.

Базовая кодификация метизов предусматривает использование цифровых и буквенных обозначений. Для продукции, выпускаемой отечественными производителями, характерным признаком считается следующий алгоритм: буквы располагаются в верхней части, тогда как цифры на болтах наносятся непосредственно под ними.

Первый ГОСТ, № 22353-77, предусматривает особый порядок расшифровки. Сначала, как правило, идет клеймо изготовителя — у каждого завода имеется собственный опознавательный символ, в качестве которого используются элементы латинского или кириллического алфавита. Числовой ряд, в свою очередь, начинается с показателя сопротивления. После цифровой комбинации также может быть указана маркировка ХЛ, обозначающая, что метиз относится к категории изделий, выдерживающих низкотемпературный режим без потери прочностных характеристик. На моделях с нестандартной резьбой наносится небольшая стрелка, направленная против часового хода.

Изменения, содержащиеся в рамках ГОСТ Р 52644, утвержденного в 2006 году, предусматривают указание цифрами параметров крепости болтов — в соответствии с обновленной таблицей норм, — а также климатической сферы эксплуатации, номера партии, прочности и габаритов. Для обозначения последних применяется стандартная метрическая система — так, к примеру, маркер 16х32 означает, что сечение метиза составляет 16, а длина — 32 мм.

Готовые решения для всех направлений

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов. .

Узнать больше

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Показать все решения по автоматизации

Чтение маркировки

Порядок расположения числовых и буквенных значений определяется нормами стандарта. Благодаря этому, расшифровка технических спецификаций, используемых при реализации строительных, монтажных и производственных проектов, становится значительно проще. Специалист, разбирающийся в том, что означают цифры на головке болта, без труда сможет понять, о каких конкретно креплениях идет речь и по каким критериям необходимо отбирать материал.

Для наглядности стоит разобрать обозначения крепежа, технические характеристики которого выражены с помощью маркировки следующего вида: A2M12x1,50 LH-4gx60.66. C.097. Важно подчеркнуть, что, в соответствии с заданной последовательностью, первым в обязательном порядке указывается фактическое наименование. Это касается всех маркируемых изделий рассматриваемой категории, так что в нашем случае перед буквенно-числовой комбинацией будет расположено слово «болт».

В остальном принцип чтения будет выглядеть следующим образом:

1. Первой по порядку идет буква А, определяющая класс точности метиза. Существующая градация предусматривает деление на три группы (А, В, С), так что в данном примере речь идет о лучшем варианте из возможных.
2. Цифра 2 характеризует формат исполнения. Стандарты включают в себя 4 возможных разновидности, при этом первая из них не используется при маркировке.
3. Литера М обозначает тип резьбы, нанесенной на стержневую часть крепежа. Есть три разновидности — коническая, трапециевидная и метрическая, о которой и идет речь в этом примере.
4. Число 12 — миллиметровый диаметр стержня. Любопытно, что сочетание маркеров М12 свойственно только изделиям А-класса.
5. 1,50 — значение, характеризующее резьбовой шаг. При этом в тех случаях, когда комбинация габаритов является типовой, внесение в описание не считается обязательным условием.
6. Аналогично предыдущему пункту, отметка LH, свидетельствующая о том, что нанесена левая нарезка, относится к категории особых. Если обработка произведена стандартным образом, обозначение исключается из общего перечня.
7. Маркировка 4g на головке болта обозначает, что точность резьбы находится на базовом уровне. Максимально возможный показатель по применяемой шкале — 8.
8. Цифра 60 — длина метиза в миллиметровом выражении.
9. Число 66 — прочностная характеристика, для разделения которой с предыдущим значением используется точка.
10. С — марка стального сплава, выбранного при изготовлении. Конкретно этот маркер применяется при производстве крепежей из «спокойной» стали, тогда как буквой А обозначаются «автоматные» изделия.
11. 097 — покрытие элемента. Существует тринадцать возможных вариантов, среди которых девятка — это оцинковка. 7 в данном случае — толщина внешнего слоя в микронах, равная семи мкм.

Обозначение на головке болта, соответствующее единому стандарту — практичный и удобный способ, позволяющий быстро и точно выбрать необходимые изделия. Стоит отметить, что продукция европейских и американских производителей имеет иное описание, в том числе — использующее дюймы в качестве базовой величины, так что для ее прочтения потребуется воспользоваться переводной таблицей.

Особенности маркирования высокопрочных метизов

Крепежи, относящиеся к классу 8.8 (либо выше), представляют группу прочных элементов, в отношении которых предъявляются особые требования. Это касается и буквенно-числовых обозначений — так, в соответствии с ГОСТ от 2006 г. маркировка на шляпке болтов из углеродистой стали будет выглядеть как W11.14 8.8S ХЛ, где:

• W — клеймо завода-изготовителя.
• 11.14 — номер партии плавки.
• 8.8 — параметр, в котором произведение первой цифры и 100 дает величину предельной нагрузки для резьбы, тогда как второе число обозначает десятикратно увеличенное соотношение пределов текучести и прочности.
• S — соответствие категории высокопрочных креплений с большой шестигранной головкой.
• ХЛ — допустимость эксплуатации при низких температурах.

Таким образом, расшифровка значений, используемых при маркировке, также не представляет особой сложности — даже с учетом различий между старым и новым стандартами.

Какие обозначения наносятся на нержавеющие болты

А вот в случае с метизами, для изготовления которых применяются аустенитные стали, буквенно-числовой код будет отличаться от предыдущего варианта. Подобные изделия обычно маркируются как А2-50 или А4-60, с возможным добавлением клейма производителя в начале. Буква А и число после нее характеризует конкретную марку сплава, тогда как вторая группа цифр представляет собой значение, равное одной десятой предела прочности, установленного для моделей углеродистого типа. Так, нанесенный на креплениях маркер А4-80 будет свидетельствовать, что они изготовлены из нержавеющего материала с добавлением молибдена, и способны выдержать механическую нагрузку до 800 Мпа, соответствуя по своим характеристикам элементам из углеродной стали категории 8.8.

Маркировка класса болтов

В содержании ГОСТ 1759. 4-87 (а также ИСО 898/1-78) присутствует понятие прочностного маркирования. В данном случае количество факторов, влияющих на технические параметры, достаточно разнообразно — тип стали, термическая обработка, наличие добавок, а также вид покрытия, применяемого для повышения эксплуатационных свойств. Классификация предусматривает числовые обозначения, при необходимости разделяемые точкой для простоты чтения документации.

Современные требования

Обновленные стандарты, определяющие, что означают цифры и буквы в маркировке на шляпке болтов, мало чем отличаются от предыдущей редакции как в плане смысла, так и с точки зрения расположения элементов. Добавление прочностных характеристик, а также иных нюансов, связанных с эксплуатационными свойствами, не рассматривается специалистами в качестве радикального изменения — однако тем, чья профессиональная деятельность плотно связана проектированием и сборкой, важно уметь читать не только старый, но и новый формат.

Маркировочные обозначения

Показатель класса — две цифры, написанные через точку, или последовательно — является одной из наиболее значимых характеристик. Первое число используется для описания 1/100 номинальной величины прочностного предела крепежа, измеряемой в Мпа, второе — демонстрирует соотношение границ текучести и прочности, которое нужно умножить на 10 для получения итогового значения. Это, по сути, и есть максимальная рабочая нагрузка используемого метиза — при расчете соединений применяют коэффициент 0,5-0,6, исключающий превышение допустимой нормы.

Что значат цифры на болтах из нержавеющей стали

Аустенитные изделия маркируются с указанием конкретного типа сплава (А2, А4), а также одной десятой доли от предельного показателя (50, 60, 70), характерного для углеродистых составов.

Маркировка гаек

В случае с элементами данной категории применяется аналогичный принцип обозначения, однако, ввиду ограниченности свободного места, информация располагается на боковой стороне, и подается в сокращенном формате. Для полного прочтения понадобится заводская упаковка и сопроводительная спецификация.

Порядок маркирования остается неизменным — наименование, уровень точности, тип резьбы, диаметр, шаг и направление (при нестандартной нарезке), прочностная характеристика и толщина покрытия в микронах. При этом в конце описания проставляется ГОСТ, которому соответствует технология изготовления конкретной модели, из-за чего не все указанные пункты в обязательном порядке включаются в обозначение.

Готовые решения для всех направлений

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов. .

Узнать больше

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Показать все решения по автоматизации

Классы прочности резьбовых крепежных изделий

Согласно типовой классификации, для гаек выделяют семь категорий (4, 5, 6, 8, 9, 10, 12), которые, как и в случае с метизами, обозначают 1/100 от общего предельного значения, определяемого при расчете давления на конструкцию. При этом существуют и различия — в частности, указанные категории применимы только в отношении деталей со стандартным и завышенным профилем, тогда как на борта низких моделей наносятся обозначения 04 и 05, указывающие, что данный вариант не подходит для эксплуатации в условиях повышенной нагрузки.

Значимость правильного выбора крепежа

Продукция, предлагаемая современными производителями, отличается между собой с точки зрения технических и функциональных характеристик. Болты, шпильки, винты, гайки — для решения каждой конкретной задачи требуется соответствующая комплектация. Основные показатели зависят от марки стали, использованной для изготовления — при подборе подходящего варианта стоит уделить особое внимание параметрам, которые обеспечивает тот или иной сплав, а также условиям и при предельной нагрузке, способной возникнуть в процессе применения креплений.

Нюансы, связанные с маркировкой

Общепринятые нормы, на которых основываются государственные стандарты, соответствуют системе, разработанной Международной организацией по стандартизации. Помимо уже рассмотренных особенностей и требований, существует еще несколько правил, которые должны учитываться изготовителями крепежных элементов:

• Болты и винты, имеющие в диаметре более 6 мм, маркируются в обязательном порядке, тогда как для изделий с меньшим сечением процедура носит добровольный характер.
• Буквенно-числовое обозначение не наносится на метизы с крестообразным или прямым шлицем, а также на крепежи, изготовленные без применения штамповки, тогда как шестигранники с любой формой головки должны обозначаться во всех случаях.
• Для маркирования используется торец или боковая часть шляпки, при этом во втором варианте применяется метод нанесения углубленных знаков. В отношении выпуклых элементов применяются ограничения, напрямую связанные с диаметром резьбы — максимально допустимое значение составляет 0,3 мм.

Геометрия различных типов резьбового крепежа регламентируется отдельными стандартами, требующими строгого соблюдения.

Плюсы и минусы соединения по резьбе

К числу преимуществ, обуславливающих востребованность в быту и промышленности изделий с нанесенной резьбой, относят:

• Универсальность и надежность.
• Прочностные характеристики.
• Устойчивость к осевым и поперечным нагрузкам.
• Простоту монтажа и разбора.
• Доступную стоимость организации работ.

Из недостатков можно отметить разве что повышенное напряжение на участке профиля впадины, обуславливающее необходимость грамотного выбора методики нанесения маркировки. Соответствие нагрузок сокращает риск произвольного откручивания или разрыва.

Виды резьбового крепления

Рассматриваемый принцип соединения элементов основан на использовании как минимум двух деталей, на первую из которых нанесена внешняя, а на вторую — внутренняя резьба. При этом выделяют следующие типы конфигураций:

• Болтовая — формирование сквозных отверстий с последующей вставкой стержня, затягиваемого с обратной стороны.

• Винтовая — в этом случае в качестве фиксатора выступает само основание, каналы в котором подготавливаются заранее, или — при использовании саморезов — формируются в процессе интеграции.

• С помощью шпилек — один из концов вворачивается в узловую деталь, а на второй специальным образом накручивается соответствующая гайка.

Как правильно затягивать и откручивать болт

Стандартный набор домашних инструментов, используемых при работе с соединительными элементами, представляет собой комплект гаечных ключей — торцевого, рожкового или накидного типа. Однако в тех случаях, когда речь идет о профессиональном производстве или ремонте, рекомендуется использовать пневматическое или динамометрическое оборудование, позволяющее выставить нужный уровень затяжки.

Заключение

Расшифровка обозначений маркировки болтов и гаек упрощает выбор подходящих крепежей и исключает вероятность технических ошибок, способных привести к серьезным проблемам в процессе эксплуатации оборудования. Учитывая постепенный переход различных отраслей на единую систему учета «Честный знак», следует заранее позаботиться об обеспечении условий, позволяющих работать с маркированными товарами. Готовые решения, предлагаемые компанией «Клеверенс», помогают оптимизировать бизнес-процессы и снизить издержки, связанные с рутинными операциями.

Количество показов: 4136

Знакомство с маркировкой и классами гаек и болтов

Почему гайки и болты имеют маркировку?

При покупке гаек и болтов вы могли заметить, что на головке крепежа выгравированы маркировки. Эти маркировки имеют определенное назначение, которое поможет вам глубже понять застежку. Маркировка указывает на марку, материал и размер крепежной детали.

Производитель инструмента гравирует эти маркеры, чтобы клиенты знали, что они покупают и используют. Каждый производитель должен нанести уникальный маркер, характерный для его бренда. Фирменный маркер особенно полезен, так как позволяет отследить крепеж до производителя в случае обнаружения дефекта. Посмотрите видео ниже, чтобы узнать больше!

Общая маркировка на гайках и болтах

Когда дело доходит до гаек и болтов, вы можете встретить множество маркировок. Общие маркеры включают буквы, цифры, тире, косые черты, точки и многое другое. Многие гайки и болты соответствуют стандартам SAE или метрическим стандартам, что обеспечивает прочность и надежность.

SAE и метрическая маркировка

Маркировка головок болтов SAE

Общество автомобильных инженеров создало систему оценок для определения ценной информации о крепеже. Классы крепежа могут указывать на то, из какого материала он сделан, диапазон его твердости и прочностные характеристики. В классах SAE используется имперская система измерения. Имперская система измерения использует дюймы.

Стандарт SAE J429 предъявляет особые требования к болтам, винтам, шпилькам, шпилькам и U-образным болтам диаметром до 1-1/2 дюйма. Болты, соответствующие стандартам SAE J429, имеют радиальные линии, выгравированные на головке болта.

класса 2, 5 и 8 являются наиболее распространенными классами крепежа в соответствии со стандартом Общества автомобильных инженеров. Чем выше класс, тем прочнее материал, из которого состоит застежка. Класс также представляет собой предел прочности при растяжении, предел текучести и расчетную нагрузку крепежа.

SAE класс 2

• Не имеет маркировки радиальной линии

• Самый низкий класс SAE с наименьшей прочностью

• Изготовлен из низко- или среднеуглеродистой стали

SAE класс 5

• Выгравированы три радиальные линии

• Средний уровень прочности

• Изготовлен из углеродистой стали средней закалки и отпуска

SAE класс 8

• Выгравированы шесть радиальных линий

• Самый высокий класс SAE с максимальной прочностью

• Изготовлен из легированной углеродистой стали средней закалки и отпуска

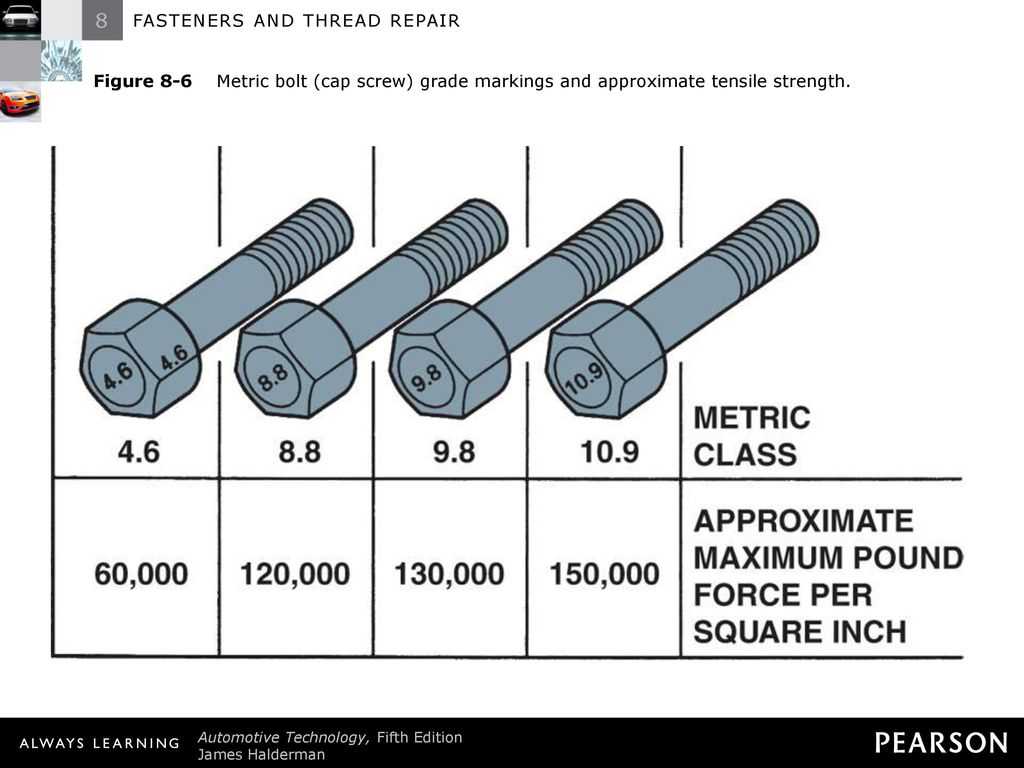

Маркировка головок метрических болтов

Метрические классы устанавливаются ISO (Международной организацией по стандартизации). Метрическая маркировка состоит из двух чисел, разделенных точкой. Цифры выгравированы на верхней или боковой части головки болта. Общие классы показателей – 5,8, 8,8, 10,9.и 12.9. Чем выше цифры, тем прочнее материал крепления.

Число перед десятичной запятой, умноженное на 100, дает приблизительную минимальную прочность болта на растяжение. Число после запятой, умноженное на 10, даст приблизительный процент предела текучести по отношению к минимальному пределу прочности.

Маркировка головок болтов из нержавеющей стали 304

Метрические болты из нержавеющей стали 304 имеют маркировку на головке болта A2-70. A2 представляет нержавеющую сталь 304, а 70 представляет прочность на растяжение. Прочность на растяжение соответствует 700 МПа для нержавеющей стали общего назначения. Число после A2 будет варьироваться в зависимости от прочности болта на растяжение. Нержавеющая сталь 304 имеет достойную коррозионную стойкость.

Маркировка головок болтов из нержавеющей стали 316

Метрические болты из нержавеющей стали 316 имеют маркировку на головке болта A4-70. A4 представляет нержавеющую сталь 316, а 70 представляет прочность на растяжение. Прочность на растяжение соответствует 700 МПа морской нержавеющей стали. Число после A4 будет варьироваться в зависимости от прочности болта на растяжение.

Нержавеющая сталь марки 316 обладает высокой коррозионной стойкостью. Болт из нержавеющей стали 316 обычно используется вблизи соленой воды и во множестве других наружных работ.

Прочность на растяжение

Прежде чем использовать какой-либо крепеж, важно знать его прочность на растяжение, испытательную нагрузку и предел текучести, чтобы крепеж не сломался и не потерял свою эластичность во время использования.

Прочность на растяжение — это величина напряжения или нагрузки, которую крепежный элемент может выдержать со стороны материала до того, как он растянется и сломается. Прочность на растяжение проверяется приложением механических нагрузок к крепежному элементу. Это давление определяет его устойчивость. Понимание прочности на растяжение невероятно важно при выборе оборудования, чтобы было ясно, достаточно ли оно прочно для приложения.

Пробная нагрузка

Пробная нагрузка — это предел диапазона упругости болта. Если болт натянут сверх установленной расчетной нагрузки, его нельзя использовать, так как он испытывает пластическую деформацию. Если он натянут в пределах установленной пробной нагрузки и сохранил свой первоначальный размер и форму, его можно использовать повторно. Как только пробная нагрузка превышена, он начинает поддаваться и терять пластичность.

Предел текучести

Наконец, предел текучести — это максимальное усилие, которое крепеж может выдержать до того, как его форма будет достаточно деформирована. Любая деформация, вызванная напряжением, превышающим предел текучести, приводит к тому, что оборудование не подлежит восстановлению.

Таблица маркировки головок болтов

Марка

Болты США
Маркировка головки	и материал	Диапазон номинальных размеров (дюймы)	Механические свойства
			Пробная нагрузка (psi)	Мин. Предел текучести (psi)	Мин. Прочность на растяжение (psi)
	307А Низкоуглеродистая сталь	от 1/4″ до 4″	Н/Д	Н/Д	60 000
Без маркировки	Класс 2 Низко- или среднеуглеродистая сталь	от 1/4″ до 3/4″	55 000	57 000	74 000
		От 3/4″ до 1-1/2″	33 000	36 000	60 000
3 радиальные линии	5 класс Среднеуглеродистая сталь, закаленная и отпущенная	от 1/4″ до 1″	85 000	92 000	120 000
		От 1 дюйма до 1-1/2 дюйма	74 000	81 000	105 000
6 радиальных линий	8 класс Среднеуглеродистая легированная сталь, закаленная и отпущенная	от 1/4″ до 1-1/2″	120 000	130 000	150 000
	Марка A325 Углеродистая или легированная сталь с бором или без него	от 1/2″ до 1-1/2″	85 000	92 000	120 000
Нержавеющая сталь Маркировка варьируется	Нержавеющая сталь 18-8 и 316 Сплав стали с хромом и никелем	Все размеры до 1 дюйма	Н/Д	20 000 Мин. 65 000 тип.	65 000 Мин. 100 000 – 150 000 Типовое значение
	651 Кремниевая бронза Сплав в основном меди и олова с небольшим количеством кремния	от 1/4″ до 3/4″	Н/Д	55 000	70 000
		от 7/8″ до 1-1/2″	Н/Д	40 000	55 000
	Алюминий 2024 Алюминиевый сплав с медью, магнием и марганцем; термообработка на твердый раствор и старение	Все размеры	Н/Д	36 000	55 000
Метрические болты
Маркировка головки	Класс и Материал	Диапазон номинальных размеров (мм)	Механические свойства
			Пробная нагрузка (МПа)	Мин. Предел текучести (МПа)	Мин. Прочность на растяжение (МПа)
	Класс 8.8 Среднеуглеродистая сталь, закаленная и отпущенная	Все размеры менее 16 мм	580	640	800
		16–72 мм	600	660	830
	Класс 10.9 Легированная сталь, закаленная и отпущенная	5 мм — 100 мм	830	940	1040
	Класс 12.9 Легированная сталь, закаленная и отпущенная	1,6 мм — 100 мм	970	1100	1220
Обычно штамп А-2 или А-4	A-2 и A-4 нержавеющая сталь Сплав стали с хромом и никелем	Все размеры до 20 мм	Н/Д	210 Мин. 450 Стандартный	500 мин. 700 Стандартный
Прочность на растяжение: Максимальная нагрузка при растяжении (растягивании), которую может выдержать материал до разрыва или разрушения. Предел текучести: Максимальная нагрузка, при которой материал проявляет определенную остаточную деформацию. Пробная нагрузка: Осевая растягивающая нагрузка, которую изделие должно выдерживать без признаков постоянной деформации. 1 МПа = 1 Н/мм 2 = 145 фунтов/дюйм 2

Маркировка винтов

Многие винты имеют единую маркировку, позволяющую легко определить размер винта. Винты Conquest, например, имеют длину в десятичной форме для дюймов, проштампованную на головке винта. Кроме того, шурупы для бетона Conquest помечены символом щита, отштампованным на головке шурупа, который представляет бренд Conquest.

Маркировка клинового анкера

Маркировка клиновых анкеров для бетона отличается от маркировки винтов. Клиновые анкеры Conquest, например, имеют буквенную маркировку на головке анкера. Буква означает длину застежки. Ознакомьтесь с техническими характеристиками клиновых анкеров Conquest, чтобы узнать, что означают буквы в размерах длины. Клиновые анкеры Conquest также имеют щит Conquest, отштампованный на зажиме в нижней части застежки.

Быстро найти. Получите это быстро.

Fasteners Plus содержит различные винты, соединители, анкеры, гвозди, электроинструменты и многое другое! Размещайте заказы на FastenersPlus.com, и наша преданная команда отправит вам качественную продукцию. Если у вас есть какие-либо вопросы о вариантах крепежа, обращайтесь к нашим экспертам по продуктам по телефону (888) 794-1590 или по электронной почте [email protected] .

О крепеже плюс

Компания Fasteners Plus, основанная в 2005 году, является признанным лидером в области крепления с помощью шурупов и прочего. Благодаря превосходному опыту покупок в Интернете, отраслевым экспертам, доступным по телефону, и расположению в центре Среднего Запада, USCC стремится предоставить вам то, что вы хотите, когда вам это нужно. Для получения дополнительной информации посетите сайт www.fastenersplus.com

Идентификаторы класса/прочности головки болта

15 февраля 2019 г. | Автор: Henry’s Automotive Warehouse |Категории: Информация о продукте, Технические статьи

Обычно класс или прочность болта можно определить, взглянув на маркировку на его головке. Английские болты (USS или SAE) классифицируются по классам от 2 до 8, где класс представляет собой прочность в дюймах. Чем выше класс, тем прочнее болт. Английские болты имеют радиальные линии на головке, чтобы определить марку или класс прочности. Количество линий на головке болта на 2 меньше фактического класса. Так, например, болт класса 5 будет иметь только 3 радиальные линии на головке. Болт класса 8 будет иметь 6 радиальных линий на головке. Метрические болты немного более прямолинейны, обычно их номер класса прочности проштампован прямо на головке болта. На лицевой стороне некоторых метрических гаек также указан номер класса прочности. На приведенной ниже диаграмме показаны примеры английской и метрической маркировки болтов и гаек.

1. Английский болт класса 2

2. Английский болт класса 5
3. Английский болт класса 7
4. Английский болт класса 8
5. Метрическая гайка класса 9
6. Метрический болт класса 4.6
7. Метрический класс класса 4.8 Bolt
8. Class 5.8 Metric Bolt
9. Class 8.8 Metric Bolt
10. Class 9.8 Metric Bolt
11. Class 10.8 Metric Bolt

1212121.151511151. 1 1,25 — углеродный или стальная сталь с OR BORON

	US (English) Bolts
Марка и материал	Диапазон номинальных размеров (дюймы)	Испытательная нагрузка (psi)	Мин. Предел текучести (psi)	Мин. Tensile Strength (psi)
Grade 2 — Low or medium carbon steel	1/4″ — 3/4″	55,000	57,000	74,000
	3-4″ — 1-1 /2″	33 000	36 000	60 000
Класс 5 — Среднеуглеродистая сталь, закаленная и отпущенная	1/4″ — 1″	85,000	92,000	120,000
	1″ — 1-1/2″	74,000	81,000	105,000
Grade 8 — Medium carbon alloy Сталь, закаленная и закаленная	1/4 » — 1-1/2″	120 000	130 000	150 000
класс A325 — углерода или сталь Allooy с OR BORON 9019	1/325 — углеродный или сталь Allooy с OR BORON 9019	121.151511211. 115 — Углероп Или Сталь с OR BORON		. -1/2″	85 000	92,000	120,000
18-8 Stainless — Steel alloy with 17-19% Chromium and 8-13% Nickel	Up to 1″		20,000 Minimum 65,000 Typical	65,000 Minimum 100,000-150,000 Типичный
	Метрические болты
Класс и материал	.0473 Мин. Предел текучести (МПа)	Мин. Tensile Strength (MPa)
Class 8.8 — Medium carbon steel, quenched and tempered	Up to 16mm	580	640	800
	16-72mm	600	660	830
Класс 10.9 — Легированная сталь, закаленная и отпущенная	5-100 мм	830	940	1040
класс 12,9-сплавная сталь, закаленная и смягченная	16-100 мм	970	1100	1220
A-2 Stainless-Alloy-Alloy-Alloy-Alloy-Alloy-Alloy-Alloy-Alloy-Alloy-17-19013 9013
A-2-Sickel-Alloy-Alloy-Alloy-Alloy-Alloy-Alloy-Alloy-70121.
