что это такое, какой бывает, устройство, назначение и расчет

Содержание

• 1 Что такое ростверк и для чего он нужен?
  • 1.1 Виды по признакам
• 2 Материалы для изготовления
  • 2.1 Железобетон
  • 2.2 Металл
  • 2.3 Дерево
  • 2.4 Бетон
• 3 Какие бывают?
  • 3.1 Высокий (надземный)
  • 3.2 Повышенный (наземный)
  • 3.3 Низкий (подземный)
• 4 Где применяется?
  • 4.1 Фундамент для забора
  • 4.2 Свайный куст
• 5 Зависимость типа ростверка от свай
• 6 Размеры и габариты
• 7 Нормативная документация

Столбчатый фундамент состоит из двух функциональных элементов — свай и ростверка.

В буквальном переводе с немецкого Rostwerk — решетка и строение, что описывает конструкцию, но не объясняет ее предназначения.

Главная задача, для которой устанавливают ростверк — равномерное распределение нагрузки на несущее основание строения.

Что такое ростверк и для чего он нужен?

Обычно при строительстве жилых домов и других сооружений долгой эксплуатации укладывают ленточный фундамент, но это не всегда возможно из-за грунтовых вод, глубокого промерзания почвы или нестабильных грунтов. В этих случаях используют свайный фундамент или монолитную плиту, а для равномерности нагрузки сверху устанавливают конструкцию ростверка.

[stextbox id=’info’]Наиболее распространенный вариант — рама из железобетонных балок или плит, прочно опирающаяся на надежно установленные столбы. Ростверк объединяет оголовки свай и создает жесткую опору для сооружения.[/stextbox]

Также ростверком называют бревенчатый настил, уложенный на подушку из щебня, песка или гравия — такой фундамент в сочетании со сваями пригоден для легких сооружений.

В многоэтажных домах решетчатые конструкции устанавливают между этажами и наверху здания для повышения жесткости и разделения нагрузки на вертикальные конструкции. Выбор ростверка зависит от типа грунтов, фундамента и специфики будущего сооружения.

Виды по признакам

• Место. Ростверки укладывают на землю, заглубляют или подвешивают.
• Материал. Используется дерево, металл, бетон или железобетон.
• Исполнение. Монолитные, сборные и сборно-монолитные.

Равномерное распределение нагрузки от строения на опорную часть фундамента и несущее основание — главная задача, которую решает ростверк. Горизонтальная конструкция связывает столбы или сваи фундамента.

Платформа равномерно распределяет вес строения на опоры, передающие нагрузку на грунтовое основание. Единая конструкция фундамента предотвращает неравномерную просадку постройки, появление трещин в стенах, сырости и коррозии.

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

• типа фундамента;
• нагрузки на фундамент;
• типа грунта;
• высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья (смотрите: типы частных домов).

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

• преимущества — прочность и легкость монтажа;
• недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

• преимущества — жесткая и надежная конструкция;
• недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

• преимущества — конструкции легкие и недорогие, быстрый монтаж;
• недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

• преимущества — простота и дешевизна;
• недостатки — ненадежность.

Какие бывают?

Существуют три типа ростверка по расположению относительно нулевой отметки.

Высокий (надземный)

Располагается значительно выше отметки грунта или воды. Пояс балок висит над поверхностью грунта или воды, не касаясь их. Нагрузка в этом случае принимается только опорами фундамента. Используют в холодном климате или при угрозе подтопления построек, а также для строительства над водой или на заболоченных участках.

Повышенный (наземный)

Основание ростверка совпадает с нулевой отметкой. Верхний слой грунта иногда убирают и насыпают устойчивый к вспучиванию грунт, например, песок. Этот вид ростверка считают самым надежным, поскольку нагрузку удается распределить равномерно на опоры и на грунт через балки.

Низкий (подземный)

Часто используется в строительстве промышленных объектов. Ростверк заглублен в грунт ниже нулевой отметки. Под него копают неглубокий котлован, на основании которого устраивают подстилающий слой из стабильного при замерзании грунта.

Далее устанавливают опалубку, арматурный каркас и бетонируют. Можно также использовать сборную железобетонную или металлическую конструкцию.

Где применяется?

Классические ленточные фундаменты надежны, но часто не могут быть использованы в сложных грунтах. Ленточно-ростверковые (свайно-ростверковые) фундаментные конструкции лишены этого недостатка: они отлично справляются с нагрузкой и почти не имеют ограничений в применении.

При строительстве на склонах и в неустойчивых грунтах свайно-ленточные фундаменты позволяют обойтись без насыпи или снятия грунта. Они надежнее и дешевле — стоимость ниже классических ленточных на 10-25%.

Фундамент для забора

Свайно-ленточные фундаменты для заборов эффективны на глубоко промерзающих или пучинистых грунтах, хотя возможно использование в любых условиях. Если планируется тяжелый забор (облицовочный кирпич, бутовый камень), то такой тип фундамента также окажется самым удачным.

Опорами служат глубоко врытые столбы или сваи, заглубленные до отметки на 10 см ниже глубины промерзания. Лента из монолитного бетона на высоте 15–20см от поверхности грунта равномерно распределяет нагрузку на опоры.

[stextbox id=’alert’]Важно! Устройство такого фундамента обходится недешево, поэтому предварительно рекомендуем обратиться к профессионалам для выбора типа фундамента и расчетов.[/stextbox]

Свайный куст

Несколько опор, объединенных ростверком, используется для массивных конструкций. Виды свайных кустов:

• три сваи треугольником;
• четыре сваи квадратом;
• пять свай: четыре квадратом, пятая в центре, расстояние между сваями 2,5–3,5 диаметров свай;
• лента: сваи в одну или две линии, расстояние между ними не менее трех диаметров;
• свайное поле — ряды свай, образующие сплошное поле, расстояние между сваями 3–6 м.

Ростверк для куста свай также может быть высоким, поверхностным или заглубленным.

Зависимость типа ростверка от свай

Сваи для фундаментов изготавливают предварительно или бетонируют непосредственно на месте установки (буронабивные сваи).

На готовых сваях делают ростверки из деревянного бруса, железобетона, металлического профиля или бетона. Брус к оголовку опоры крепят болтами, металлический профиль и закладные детали балок ростверка приваривают.

Буронабивные сваи бетонируют в стальных или полимерных трубах, в которые устанавливается арматурный каркас и используют высокопрочный бетон. Ростверки после изготовления свай бетонируют в опалубке, в которую при необходимости предварительно устанавливают арматуру.

Размеры и габариты

Рассчитывают ростверки под колонны и ленточные по несущей способности при основных, дополнительных и особых нагрузках. Может проводиться расчет на раскрытие трещин при разных нагрузках. Аналогично рассчитывают ростверки круглого и квадратного сечения.

Основные характеристики ростверков:

• Минимальная ширина ленточного ж/б — 40 см, высота — 30 см. Точные размеры определяются расчетами.
• Размеры подошвы под колонны, ступени, подколонник принимаются размерами, кратными 300 мм, а высота плиты, ступеней и подколонника — кратной 150 мм.
• В плане размеры принимаются кратными 30 см, а размер наружного контура на 20 см должен превышать размер свайного куста.
• Высота ростверка на 40 см превышает глубину стакана (следует учесть необходимость заделки анкерных болтов). Расчетная высота должна быть минимальной и кратной 15 см.
• Поперечные сетки арматуры стенок стакана ростверка устанавливаются на расстоянии не более 20 см и до ¼ глубины заделки колонны.
• Количество арматурных сеток под ж/бколоннами — не менее 2, под стальными — не менее 4. По высоте между сетками должно быть 5–10 см.
• Фундаменты полей свай размерами более 10х10 м проектируют аналогично кустовым.

При наличии агрессивных грунтовых вод под ростверк устраивают втрамбованную в грунт и пролитую битумом щебеночную подушку толщиной от 10 см.

[stextbox id=’warning’]Советуем почитать: Виды и этапы строительства столбчатых фундаментов[/stextbox]

Нормативная документация

[stextbox id=’info’ defcaption=»true»]Свайные фундаменты с ростверками проектируют и строят, используя СНиП и прочую нормативную документацию. Это касается всех типов фундаментов.[/stextbox]

Для расчетов и соблюдения строительных норм используются следующие документы:

• СНИП 3.02.01-87 Земляные сооружения.
• СП 50-101-2004 Организация оснований зданий.
• СП 24.13330.2011 Фундаменты свайные.
• СНиП-2.02.01.83 Основания зданий и сооружений.
• ГОСТ24022-80 Железобетонные фундаменты.
• ГОСТ 24476-80 Железобетонные сборные фундаменты.

[stextbox id=’warning’]Еще по теме: Калькулятор фундамента онлайн с расчетами всех основных параметров[/stextbox]

Свайные фундаменты с ростверками удобны, у них отличная несущая способность, устраивать их можно в любых гидрогеологических условиях. Дополнительным преимуществом таких конструкция является минимальная подготовка строительного участка и небольшой объем земляных работ.

Что такое ростверк, классификация и типы ростверков

Ростверк (от нем. «рост» – решётка и «верк» – здание) – конструкция осуществляющая равномерную нагрузку здания на сваи или фундамент.

Ростверк – история и современность.

Первые ростверки представляли собой брусчатые решётки, на которые укладывался настил. Современные ростверки могут быть выполнены из дерева или бетона. Деревянные укладываются на подушку из щебня или гравия и применяются для постройки лёгких зданий. Бетонные же способны выдерживать большие нагрузки и широко применяются а гражданском и промышленном строительстве.

Классификация ростверков по уровню относительно нулевой отметки.

Различают три типа ростверков в зависимости от их расположения относительно нулевой отметки.

• Высокий, повышенный или надземный ростверк. Расположен значительно выше нулевой отметки почвы или воды и обустраивается в портовых сооружениях, при строительстве зданий на воде или в заболоченной местности. Он приподнят над землёй и как бы висит в воздухе, позволяя избежать повреждения здания в случае наводнения.
• Повышенный или наземный ростверк. Обустраивается таким образом, что его верх находится на нулевой отметке. Иногда для его создания с земли снимается верхний слой и укладывается специальный грунт, который имеет устойчивость к вспучиванию.
• Низкий ищи подземный ростверк. Применяется при строительстве большинства промышленных сооружений и зданий. Характеризуется некоторой заглубленностью ниже нулевой отметки планировки. Под него роется небольшой котлован, на дно которого засыпается грунт, несущественно расширяющийся при замерзании.

Типы ростверков в зависимости от используемых свай.

Ростверки могут размешаться на готовых сваях или на сваях, формируемых по ходу строительства, существует также вариант размещения ростверков на буронабивных сваях.

• Ростверки на готовых сваях связывают между собой специально подготовленные деревянные столбы, трубы, или железобетонные столбы.
• Ростверки на буронабивные сваях формируются при помощи армирования и заливки бетоном во время строительства. Для создания свай используются металлические или полимерные трубы, внутрь которых устанавливается металлическая арматура,  песок и щебень для подсыпки на дно, а также полимерная плёнка, предохраняющая основание сваи от воздействия грунтовых вод. Материалом для их заливки является бетон высокой прочности. После его затвердения сваи связываются между собой ростверками, которые заливаются в опалубку и при необходимости армируются.

Какие бывают ростверки по способу обустройства?

Существуют различные варианты создания ростверка. Это может быть бетонная лента, созданная методом литья в опалубку с армированием или без него, а может быть цельная железобетонная плита, соединяющая между собой столбы или сваи.

Ростверк для легких сооружений может представлять собой деревянные брусья, связывающие собой сваи и являющиеся опорами для будущих стен дома.

Ростверковый фундамент: виды, конструкция и преимущества

🕑 Время чтения: 1 минута

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки по обширная территория.

Этот тип фундамента обычно используется для тяжелых несущих колонн, опор и лесов, где ожидается, что фундамент будет распределять большие нагрузки на большие площади.

При использовании ростверкового фундамента можно избежать глубоких котлованов, а глубину фундамента ограничить от 1 м до 1,5 м.

Содержание:

• Типы фундаментов гриля
  • 1. Фонд Grillage Grillage
  • 2. Фонд деревянного гриля
• Строительный фонд

.

1. Фундамент ростверк стальной
2. Фундамент ростверк деревянный

1.

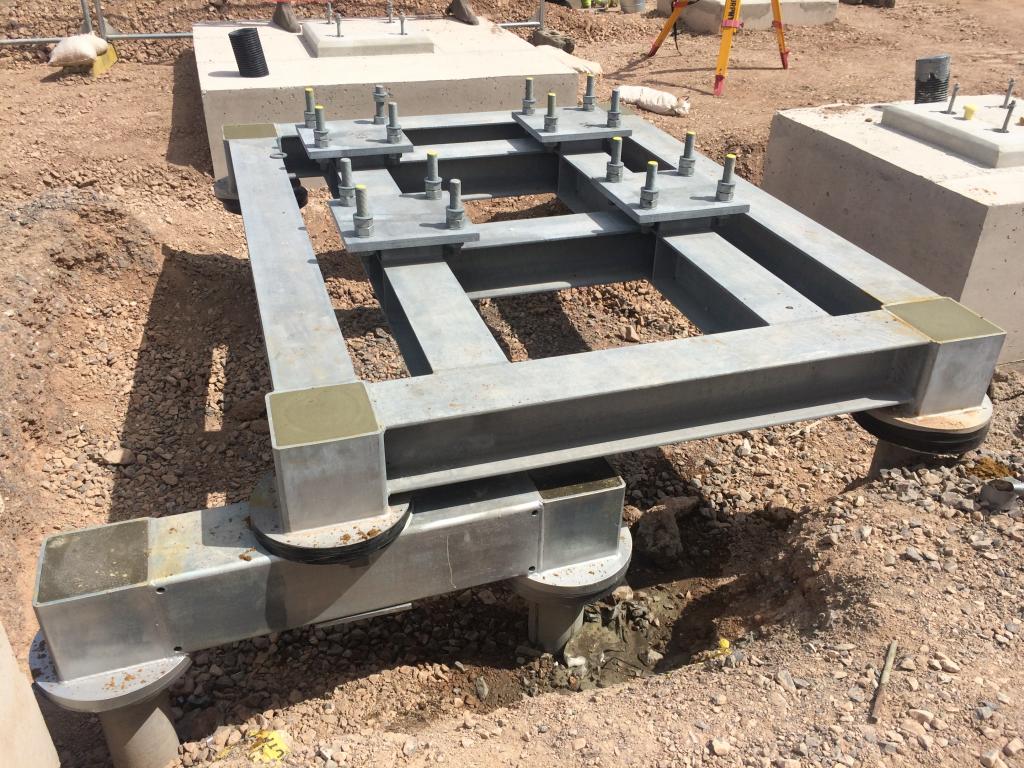

Фундамент ростверк стальной

Фундамент ростверк стальной состоит из стальных балок, уложенных в один или два яруса и забетонированных.

Балки ростверка каждого яруса удерживаются на месте трубными сепараторами диаметром 25 мм и распорками 20 мм. Балки располагаются на соответствующем расстоянии друг от друга, чтобы можно было размещать и уплотнять бетон между ними.

Фундамент стальной ростверк

Между двумя балками рекомендуется сохранять зазор не менее 8 см. В любом случае расстояние между полками балок не должно превышать 1,5–2 ширины полки, но не более 30 см.

На наружных кромках внешних балок и над верхней полкой верхнего яруса сохраняется покрытие толщиной не менее 10 см для защиты балок от коррозии. Защитный слой бетона под нижней балкой должен быть не менее 15 см.

2. Фундамент под ростверк из дерева

Фундамент под ростверк из дерева применяется там, где грунт мягкий и постоянно заболоченный. Правильно спроектированный ростверковый фундамент из дерева может экономично поддерживать стены здания.

За счет ограничения веса грунта до 5,5 тонн/кв.м деревянная платформа заменяет бетонный блок, который обычно размещается под фундаментом стены в этом стиле строительства.

Деревянная платформа состоит из досок, которые обычно имеют толщину от 8 до 10 см и укладываются в два слоя, один продольный, а другой поперек стены, выходя на 45-60 см за основание основания с каждой стороны.

Доски имеют толщину от 5 см до 10 см на нижних уровнях, в зависимости от нагрузки и условий площадки. Прямоугольные отрезки бруса, расположенные на расстоянии не более 38 см от центра к центру, глубиной в 0,75 раза больше ширины, разделяют два слоя досок.

Устройство ростверкового фундамента

Ниже перечислены этапы возведения ростверкового фундамента:

1. Каркас должен удерживать ростверк на месте для прочного монолитного ростверкового фундамента.
2. Опалубка изготавливается из обрезных досок в виде прямоугольных желобов.
3. Высота опалубки колеблется от 1 до 1,5 футов, а ширина должна быть равна минимальной толщине стены здания
4. В опалубку заливается бетон для формирования бетонной подушки от 450 мм до 600 мм.
5. Секции ростверка (деревянные или стальные) укладываются над бетонной подушкой с достаточным покрытием со всех сторон.
6. Бетон заливается в фундамент до нужной глубины.
7. Минимальный защитный слой 10 мм должен сохраняться на верхнем ростверке во избежание коррозии стальных балок.

Устройство ростверкового фундамента

Преимущества ростверкового фундамента

1. Время, необходимое для установки и заливки ростверкового фундамента, сравнительно меньше, чем у обычного фундамента.
2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубину фундамента можно ограничить 1-1,5 м.

Часто задаваемые вопросы

Что такое ростверк?

Ростверковый фундамент состоит из одного или нескольких ярусов балок (стальных или деревянных), уложенных под прямым углом друг к другу на слой бетона для распределения нагрузки на обширной площади.

Какие бывают ростверковые фундаменты?

Основные типы ростверкового фундамента:
1. Фундамент ростверк стальной
2. Фундамент ростверк деревянный

В чем преимущества фундамента ростверка?

Преимущества ростверкового фундамента перед обычным фундаментом:
1. Время, необходимое для устройства и заливки ростверкового фундамента, сравнительно меньше, чем для обычного фундамента.
2. Ростверковый фундамент способен успешно трансформировать большие нагрузки на большую площадь.
3. Эти фундаменты используются для строительства важных конструкций, таких как опоры колонн и строительные леса.
4. Ростверковый фундамент позволяет избежать глубоких котлованов в слабых грунтах, а глубина фундамента может быть ограничена 1-1,5 м.

Подробнее

Как построить фундамент из буронабивных свай?

10 Наиболее частые причины обрушения фундамента

Типы фундаментов для зданий и их использование [PDF]

Фундамент для ростверка – типы, конструкция, монтаж два или более яруса балок (обычно стальных), уложенных на слой бетона для распределения нагрузки по обширной площади, составляет

Фундамент ростверка . Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для колонн и лесов тяжелой конструкции.

Несмотря на то, что фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на грунт, ростверк распределяет большие нагрузки на большие площади.

Типы ростверкового фундамента

По материалам, используемым в строительстве, Ростверковый фундамент бывает двух видов:

1. Фундамент ростверка стальной
2. Фундамент ростверка деревянный

Фундамент ростверка стальной

Фундамент стальной ростверка состоит из стальных соединений или балок, которые устанавливаются в один или два яруса. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как прокатная стальная балка. С внешней стороны внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие толщиной 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняли основание и залили бетон, мы должны проверить, чтобы уплотнение было выполнено правильно и образовался непроницаемый слой толщиной не менее 15 см. Он защищает стальную балку от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок поверх бетонного основания на расстоянии от 100мм до 300мм, с помощью трубных разделителей. Далее заливаем бетон между и вокруг балок первого яруса. После этого укладываем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом соединяем стальные стойки с верхним ярусом с помощью опорной плиты, боковых уголков и косынки. Эти соединительные элементы также заделываются в бетон, чтобы сделать соединение жестким.

Строительство фундамента ростверка Всемирного Торгового Центра. Ссылка на фото: raredelights.com

Фундамент деревянного ростверка

Фундамент деревянного типа предназначен для тяжелонагруженных каменных стен деревянных колонн. Этот фундамент особенно удобен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м ² . Вместо стальных балок используются деревянные доски и деревянные балки. Между деревянными стыками нет бетона. Однако нижний бетон, предусмотренный в стальном ростверке, заменен деревянным настилом из деревянных досок. Выемка основания выравнивается. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается вплотную друг к другу без зазора между ними. Поверх этого слоя под прямым углом укладывается деревянный брус того же сечения, что и деревянный столб. Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, заходящий на всю ширину основания стены, по которому возводится каменная стена.

Расчет фундамента ростверка

Для расчета фундамента ростверка требуется расчет нагрузок и моментов от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии. Разделив эту площадь, мы узнаем номера и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для сопротивления изгибающим моментам и силам сдвига. Ростверк нельзя заключать в бетон и порядок, потому что тогда композиционное действие балки и бетона будет деморализовано. Метод конструкции и нагрузки должны быть совместимы с проектными требованиями

Монтаж ростверкового фундамента

Ниже приведены этапы монтажа ростверкового фундамента:

• Сначала для монолитного монолитного ростверка необходимо изготовить и установить каркас. Мы предпочитаем этот ростверк, потому что он более надежен.
• Опалубка изготавливается из обрезной доски в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть установлен зазор около 6-8 дюймов.
• Внутри опалубки необходимо установить каркас соединения арматуры с помощью вязальной проволоки.
