Полипропиленовые трубы: какой диаметр выбрать
Разновидности полипропиленовых труб
ППР трубы классифицируют по исходному сырью:
- PPR – Изготавливают из статического сополимера пенопропилена. Готовое изделие устойчиво к перепадам температуры, а также механическим воздействиям, поэтому они более пригодны для водопроводных, отопительных и канализационных систем. Диаметр колеблется от 20 до 110 мм;
- PPH – Для повышения прочности изделий к полипропилену добавляют антистатики, антипирены и нуклеаторы. Трубы с большим диаметром используют при монтаже наружной водопроводной, дренажной и вентиляционной системы. Для систем отопления данная разновидность не подходит;
- PPB (блок-сополимер) – Сырье состоит из блоков микромолекул полимера различного состава, которые выстроены в нужном порядке. Изделия получаются стойкими к механическим воздействиям, в связи с этим их широко используют для теплых полов или систем ХВС;
- PPs (полифенилсульфид) – Полимер высокого качества, который имеет особое строение молекул. Материал долговечный, прочный, стойкий к высоким температурам и нагрузкам. Область применения – Холодное водоснабжение и ГВС, вентиляционные и отопительные системы. Диаметр колеблется от 20 до 1200 мм.
Разные диаметры и что к ним подключать
Полипропиленовые трубы имеют следующие наружные диаметры:
- 20 – Допускается подключать один радиатор или до 5 штук радиаторов с максимальной мощностью до 7 кВт;
- 25 – Возможно подключение нескольких радиаторов, но не более 8 штук с тепловой мощностью до 11 кВт;
- 32 – В зависимости от мощности, при таком параметре можно подключить один этаж или весь жилой дом, но, как правило, не более 12 радиаторов отопления с мощностью до 19 кВт в сумме;
- 40 – Подключение всего дома, 20 радиаторов с мощностью до 30 кВт.
Выбор трубы по давлению
- PN10 – допустимое рабочее давление 10 бар. Используют при монтаже холодного водоснабжения
- PN20 – Предельно допустимое рабочее давление 20 бар. Подходящий вариант, чтобы подвести холодное и горячее водоснабжение с нагреванием до температуры 80 С.
- PN25 – Допустимое рабочее давление не более 25 бар. Используется армированный полипропилен. Оптимально подойдет для устройства ГВС, отопительной системы с температурой теплоносителя до 95 С. Изделие выполнено в несколько слоев, что повышает стойкость к высоким температурам.
От чего еще зависит выбор диаметра
Диаметр выбирается исходя из тепловой нагрузки в системе отопления или от количества подключенных точек водоразбора в системах ХВС и ГВС, давления.
Обычно для основной трубы используют величину сечения в 32 мм. Для подводов к приборам берут изделия с D 20-25 мм. Исходя из толщины стенок трубы, определяется внутренний диаметр.
Для систем ХВС и ГВС обычно используют трубопроводы с D 20-25 мм. Для стояков оптимально использовать D 32-40 мм.
Внутренний диаметр определяется исходя из потребностей конкретной системы. На это влияет ряд факторов:
- Давление во всей системе;
- Наличие и количество отводов и стыковочных мест;
- Какое использовалось сырье при производстве полипропиленовых трубок;
- Длина трубопровода
При выборе нужно учитывать множество моментов – в какой системе будут использоваться трубы и какое в ней рабочее давление. Например, трубы для системы отопления и для ХВС будут отличаться.
Как правильно выбрать диаметр для магистрали
С особой ответственностью нужно подбирать сечение ППР трубам, которые будут устанавливаться в многоквартирных домах. Каким будет диаметр, зависит от потребления воды и рассчитывается на этапе проектирования дома.
Обычно в зданиях с большим количеством квартир используют:
- В домах с 5 этажами для стояков оптимальный d 32 мм;
- Для разводки внутри квартир подходит d 20 мм;
- Для стояков в зданиях с 9 и более этажностью используют d 40 или 50 мм.
В квартирах или частных домах точно рассчитывать величину сечения не требуется. Она рассчитывается исходя из длины трубопровода:
- Если длина трубопровода до 10 м, следует брать величину 20 мм;
- При длине, колеблющейся между 10 и 20 м, оптимально 25 мм;
- Если длина более 30 метров, то 32 мм.
Трубы диаметром более 32 миллиметров принято использовать в монтаже стояков.
Какое количество тепла должен раздавать трубопровод
Например, стоит многоквартирный дом площадью 250 кв метров, который постоянно отапливается и зимой теряет тепло по 1 кВт мощности с каждой площади в 10 кв метров. Чтобы обогреть дом, используют максимальную мощность 25 кВт.
В этом доме применяется двухтрубная система отопления. По одной трубе транспортируется горячий теплоноситель, по другой охлажденный теплоноситель подается в котельную. К трубам подключены радиаторы.
От котла до межэтажного коллектора подается тепловая мощность 25 кВт. Магистральные трубы в данном случае нужно использовать с внутренним размером сечения от 26,6 миллиметров. Это нужно для того чтобы скорость теплоносителя составляла не более 0,6 м/c. Таким образом, подойдет полипропиленовая трубка с наружным диаметром 40 мм.
От коллектора к первому этажу поступает тепловая мощность 15 кВт. Скорость передвижения теплоносителя будет меньше 0,6 м/с. Поэтому внутренний диаметр будет составлять 21,2 мм. Таким образом, оптимальный наружный диаметр в конкретном случае будет ровняться 32 мм.
Как правило, для любых радиаторов с мощностью не более 2 кВт монтируют трубы с наружным d 20 мм.
Из всего сказанного можно сделать вывод, что выбор диаметра не такое уж сложное занятие. Выбирать приходится из стандартных размеров. В системах, где насчитывается около 10 радиаторов, обычно устанавливают полипропиленовые трубки с наружным диаметром 25 на площадь одного крыла, 20 на радиатор и 32 на магистральные трубы.
Чтобы купить полипропиленовые трубы подходящего диаметра, перейдите в каталог продукции, разделы канализации и водоснабжения.
Труба полипропиленовая размеры: таблица диаметров
Главная » Трубы » Пластиковые трубы
Автор Монтажник На чтение 2 мин Просмотров 16.7к.
Обновлено
Труба полипропиленовая выпускается в прямых отрезках длиной от 2 до 4 метров диаметром от 16 до 160 мм. Правда в Российской Федерации более распространена труба полипропиленовая размеры которой имеет диаметры от 20 до 110 мм. Диаметры 125, 140 и 160 мм менее редки их производят один или два завода на всю страну.
Труба полипропиленовая размеры которой 16 мм является редкостью и, как правило, используется для прокладки в системах водяных теплых полов и чаще всего выпускается в рулонах по 160 метров. Но опять же для теплых полов 16 мм применяют чаще трубы из сшитого полиэтилена (PEX) она более гибкая и не боится высоких температур.
Размеры полипропиленовых труб, как и все трубы изготовленные из термопластов, рассчитываются по наружному диаметру. Это важно помнить, что если стальная труба имеет размер 16 мм, то полипропиленовая — 20 мм. Если прямой фитинг для стальной трубы имеет размер 16 х 1/2″, то полипропиленовая прямоходная муфта (т.е. без сужения и расширения прохода) будет иметь размер 20 х 1/2″ мм. Из чего следует: 20 мм — это наружный диаметр полипропиленовой трубы, а 1/2″ это внутренний диаметр прохода жидкости.
Иногда, по согласованию с потребителем, допускается изготовление труб другой длины и других предельных отклонений. Фитинги для соединения труб имеют те же размеры, что и трубы. Если труба имеет маркировку 20, 25 и т. д. мм, то и фасонные части со стороны пластика тоже должны быть этих размеров.

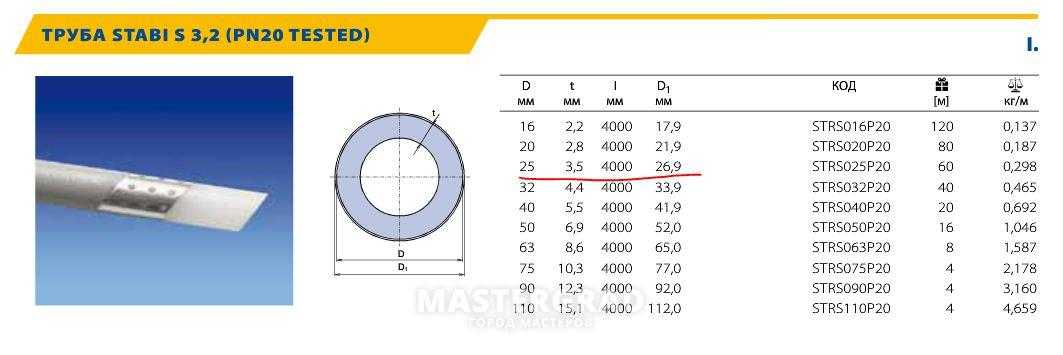

Труба полипропиленовая PN10, PN20 размеры:
Труба полипропиленовая для воды
PN 20 Размер, мм | D, мм | S, мм | d, мм | PN 10 Размер, мм | D, мм | S, мм | d, мм |
16х2,7 | 16 | 2,7 | 10,6 | — | — | — | — |
20х3,4 | 20 | 3,4 | 13,2 | 20х1,9 | 20 | 1,9 | 16,2 |
25х4,2 | 25 | 4,2 | 16,6 | 25х2,3 | 25 | 2,3 | 20,4 |
32х5,4 | 32 | 5,4 | 21,2 | 32х3,0 | 32 | 3,0 | 26,0 |
40х6,7 | 40 | 6,7 | 26,6 | 40х3,7 | 40 | 3,7 | 32,6 |
50х8,4 | 50 | 8,4 | 33,2 | 50х4,6 | 50 | 4,6 | 40,8 |
63х10,5 | 63 | 10,5 | 42,0 | 63х5,8 | 63 | 5,8 | 51,4 |
75х12,5 | 75 | 12,5 | 50,0 | 75х6,9 | 75 | 6,9 | 61,2 |
90х15,0 | 90 | 15,0 | 60,0 | 90х8,2 | 90 | 8,2 | 73,6 |
110х18,4 | 110 | 18,4 | 73,2 | 110х10 | 110 | 10,0 | 90,0 |
Армированная полипропиленовая труба PN25 размеры:
Труба полипропиленовая армированная
D, мм | D1, мм | D2, мм | S, мм |
20 | 13,2 | 21,2 | 4,0 |
25 | 16,6 | 26,2 | 4,8 |
32 | 21,2 | 33,2 | 6,0 |
40 | 26,6 | 41,4 | 7,4 |
50 | 33,2 | 52,5 | 9,1 |
63 | 42,0 | 65,9 | 11,3 |
75 | 50,0 | 77,9 | 13,3 |
Проектирование трубопроводов
Оцените автора
PP-R и PP-RCT
Полипропилен (ПП) — универсальный материал для труб, который используется в самых разных областях. Для напорных трубопроводных систем используются два типа ПП: PP-R (статистический сополимер полипропилена) и PP-RCT (статистический сополимер полипропилена с модифицированной кристалличностью и термостойкостью).
Трубы PP-R и PP-RCT, способные работать при высоких температурах и давлении, подходят для напорных трубопроводов с высокими требованиями, таких как напорные трубопроводы (сантехника, гидротехника) в коммерческих высотных зданиях.
Трубы PP-R также используются в системах без давления и обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химические вещества, используемые в водяных системах отопления и охлаждения. Соединения обычно свариваются под действием тепла в соответствии со стандартной отраслевой практикой.
Трубы PP-R и PP-RCT имеют метрические размеры в диапазоне от 16 до 710 мм, также известные как номинальные диаметры от 3/8 до 28. Минимальные значения гидростатического давления обычно выше для материалов PP-RCT, но трубы с другими Соотношение размеров (DR) и толщина стенок могут иметь более высокие или более низкие номинальные значения давления.
Трубы и фитинги PP-R и PP-RCT полностью совместимы друг с другом. Трубу PP-R можно наплавлять на фитинги PP-RCT и наоборот.
Полипропиленовые трубы могут включать армирующие слои из рубленого стекловолокна для таких преимуществ, как снижение продольного теплового расширения/усадки.
Трубы PP-R и PP-RCT обычно продаются прямыми отрезками. PP-R также доступен в рулонах для меньших диаметров и специальных применений.
ПП-Р
Определение
Согласно определению промышленного стандарта ASTM F2389 (впервые опубликованного в 2004 г.), PP-R означает «статистический сополимер полипропилена». PP-R представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции.
Обзор
PP-R — это напорная система из высокотемпературного пластика, впервые использовавшаяся для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах. PP-R был впервые использован для различных промышленных применений в 19 веке. 70-х годов в Европе, а первое сообщение об использовании PP-R в Северной Америке для промышленных целей было в 1986 году. 82ºC), отвечающие требованиям национальных сантехнических и механических норм. Фактическое номинальное давление труб PP-R зависит от выбранного типа или толщины стенки.
Материалы для труб PP-R доступны с различными типами стенок и толщиной (например, SDR 7,4, SDR 9, SDR 11, SDR 13,5 и т. д.) в зависимости от требуемого номинального давления. Трубы с более толстыми стенками имеют более высокое номинальное давление, а трубы с более тонкими стенками — более низкие номинальное давление. Обратитесь к литературе и перечням конкретных производителей труб PP-R, чтобы узнать о соответствующих номинальных значениях давления.
PP-RCT
Определение
Согласно определению промышленного стандарта ASTM F2389 (впервые опубликованного в 2004 г.), PP-RCT означает «статистический сополимер полипропилена с модифицированной кристалличностью и термостойкостью». PP-RCT представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции.
Обзор
PP-RCT — это напорная система из высокотемпературного пластика, впервые использованная для водопровода и водяного отопления в 2000-х годах в Европе и Северной Америке.
PP-RCT представляет собой полипропиленовый материал нового поколения с более высокой долговременной прочностью при повышенных температурах, чем более ранние смолы PP-R 80 и PP-R 100. Материал PP-RCT имеет примерно на 25% более высокую устойчивость к нагрузкам и на 25% более высокое номинальное давление, чем трубы PP-R, при той же толщине стенки при заданной рабочей температуре.
Коммерчески доступные смолы PP-RCT могут иметь либо альфа-фазу кристалличности, либо комбинацию альфа- и бета-фаз кристалличности за счет использования бета-зародышеобразователя.
При выборе типа стенки SDR 9 (или более толстой) эти материалы рассчитаны на давление 100 фунтов на кв. дюйм при 180ºF (690 кПа при 82ºC), что соответствует требованиям национальных сантехнических и механических норм. Фактическое номинальное давление труб PP-RCT зависит от выбранного типа или толщины стенки.
Материалы труб PP-RCT доступны с различными типами стенок и толщиной (например, SDR 7,4, SDR 9, SDR 11, SDR 13,5 и т. д.) в зависимости от требуемого номинального давления. Трубы с более толстыми стенками имеют более высокое номинальное давление, а трубы с более тонкими стенками — более низкие номинальное давление. Обратитесь к литературе и перечням конкретных производителей труб PP-RCT, чтобы узнать о соответствующих номинальных давлениях.
1041.8 Полипропиленовые трубы (ПП) Руководство по осмотру труб
Это руководство поможет при осмотре всех типов и конфигураций полипропиленовых (ПП) труб, муфт и фитингов. Ответьте на каждый вопрос и выполните действие, указанное для данного ответа. Если условие для определенного ответа не предусмотрено, переходите к следующему вопросу. Инспектор несет ответственность за подтверждение того, что это руководство по проверке соответствует текущим спецификациям.
Каждая партия должна подвергаться визуальному осмотру. Партия, в которой обнаружены дефекты, или партия, отобранная случайным образом, если все партии одинакового качества, должны быть проверены более подробно, чтобы в целом установить практику контроля качества производителя. И, по крайней мере, одна труба каждого размера, предлагаемого в партии, должна быть тщательно проверена с использованием этого руководства по контролю. Изготовитель может дать определение партии. Если определение не предоставлено, партия будет произведена за один день. Или, если по проекту, лотом должно быть все отгруженное количество.
Если данное руководство по проверке используется для проверки забракованных труб, оно должно быть представлено изготовителю с уведомлением о несоответствии спецификации.
Были ли какие-либо материалы или трубы, включенные в эту партию, забракованы во время предыдущего инспекционного посещения? Если да, вся партия неприемлема. | Да | Нет |
Имеет ли данный производитель разрешение на производство труб из ПНД? (См. EPG 1041.7.2 Допуски на внутренний диаметр для двустенных труб). Если нет, стоп; труба неприемлема. | Да | Нет |
Сопровождается ли труба коносаментом или товарным чеком в этом месте? Если Нет, стоп, труба неприемлема. | Да | Нет |
Содержится ли в коносаменте или накладной подробный список размеров и длин труб? Если нет, стоп; труба неприемлема. | Да | Нет |
Содержит ли коносамент или квитанция о доставке идентификационный номер образца MoDOT или к ним прилагается форма отчета об отгрузке материалов? Если нет, стоп; труба неприемлема. | Да | Нет |
Маркирована ли труба (в соответствии с AASHTO M 294) названием или товарным знаком производителя? Если нет, стоп; труба неприемлема. | Да | Нет |
Труба маркирована (в соответствии с AASHTO M 294) при номинальном размере трубы? Если нет, стоп; труба неприемлема. | Да | Нет |
Маркирована ли труба (в соответствии с AASHTO M 294) обозначением «AASHTO M 294»? Если нет, стоп; труба неприемлема. | Да | Нет |
Маркируется ли труба (в соответствии с AASHTO M 294) кодом обозначения завода? Если нет, стоп; труба неприемлема. | Да | Нет |
Маркирована ли труба (в соответствии с AASHTO M 294) датой изготовления или соответствующим кодом? (Если вы не уверены, обратитесь к производителю.) Если нет, стоп; труба неприемлема. | Да | Нет |
Повторяется ли маркировка на трубе через интервалы, не превышающие 10 футов? Если нет, стоп; труба неприемлема. | Да | Нет |
Имеются ли какие-либо видимые трещины, дыры, складки, посторонние материалы или другие вредные дефекты, которые могут свидетельствовать о низком качестве изготовления? Если да, стоп; труба неприемлема. | Да | Нет |
Труба имеет гофрированные поверхности внутри и снаружи или гофрированную поверхность снаружи и гладкую внутреннюю оболочку? Если нет, стоп; труба недопустима (если не указано иное). | Да | Нет |
Однородны ли цвет, плотность и другие физические свойства по длине трубы? Если нет, стоп; труба неприемлема. | Да | Нет |
Концы трубы обрезаны ровно и чисто (где применимо)? Если нет, стоп; труба неприемлема. | Да | Нет |
Внешний диаметр измеряется путем наложения рулетки по окружности вокруг трубы, убедившись, что рулетка ровно прилегает к поверхности трубы. Показание диаметра наблюдают и оценивают с точностью до 0,005 дюйма. Если окружная рулетка недоступна, вместо нее можно использовать стандартную рулетку. Оберните рулетку вокруг трубы, держа ленту как можно ближе и ровнее, и прочтите длину окружности по рулетке. Чтобы получить средний наружный диаметр, повторите этот процесс три раза и усредните наблюдаемые значения. Рассчитайте диаметр, используя следующее уравнение:
Находится ли средний наружный диаметр в пределах указанного допуска? (<См. рис. 1041.X ASTM F 2736, F2764.>)
Толщина стенки измеряется микрометром с цилиндрической или шариковой пяткой (предпочтительно с точностью до 0,001 дюйма). Выполняют не менее 8 измерений через близкие промежутки времени, чтобы убедиться, что минимальная и максимальная толщина стенок определены. Затем значения усредняются, чтобы получить среднее значение. Этот процесс используется для внутренней, внешней и толщины стенок желоба.
Толщина внутренней, внешней стенки и стенки желоба больше или равна соответствующей минимальной указанной толщине (где применимо)? (См. <новый рисунок 1041.X.X ASTM F 2736, F 2764>) Если нет, стоп; труба неприемлема. | Да | Нет |
Средний внутренний диаметр рассчитывается на основе среднего наружного диаметра и фактической толщины стенки (te). Эффективная толщина стенки будет измеряться с использованием того же микрометра (описанного выше), который использовался для других измерений толщины стенки. Эффективной толщиной стенки будет толщина трубы от наружной части трубы до внутренней части трубы. Сделайте не менее 8 измерений в различных местах по окружности трубы. Усредните 8 измерений, чтобы получить среднюю эффективную толщину стенки. Используйте следующее уравнение, чтобы получить средний внутренний диаметр:
Находится ли средний внутренний диаметр в пределах указанного допуска? (См. <новый рисунок 1041.X.X ASTM F 2736, F 2764>). Если нет, стоп; труба неприемлема. | Да | Нет |
Были ли бракованы 10 процентов труб из той же партии труб? Если да, стоп; вся партия трубы недопустима. | Да | Нет |
Муфты и фитинги (где применимо)
Муфты для фитингов изготовлены из того же основного материала, что и труба? Если нет, стоп; муфты или фитинги неприемлемы. | Да | Нет |
Если применимо, имеют ли гофры муфт или фитингов одинаковую конфигурацию гофров на концах соединяемых труб? Если нет, стоп; муфты или фитинги неприемлемы. | Да | Нет |
Уменьшает ли муфта или фитинг внутренний диаметр соединяемой трубы более чем на 1/2 дюйма? Если да, стоп, муфта или фитинг неприемлемы. | Да | Нет |
Если муфта является «разъемной муфтой», зацепляет ли она как минимум два полных гофра? Если нет, стоп; сцепление недопустимо. | Да | Нет |
Длина фитинга находится в пределах ½ дюйма от размера, указанного производителем? Если нет, стоп; подгонка недопустима. |
