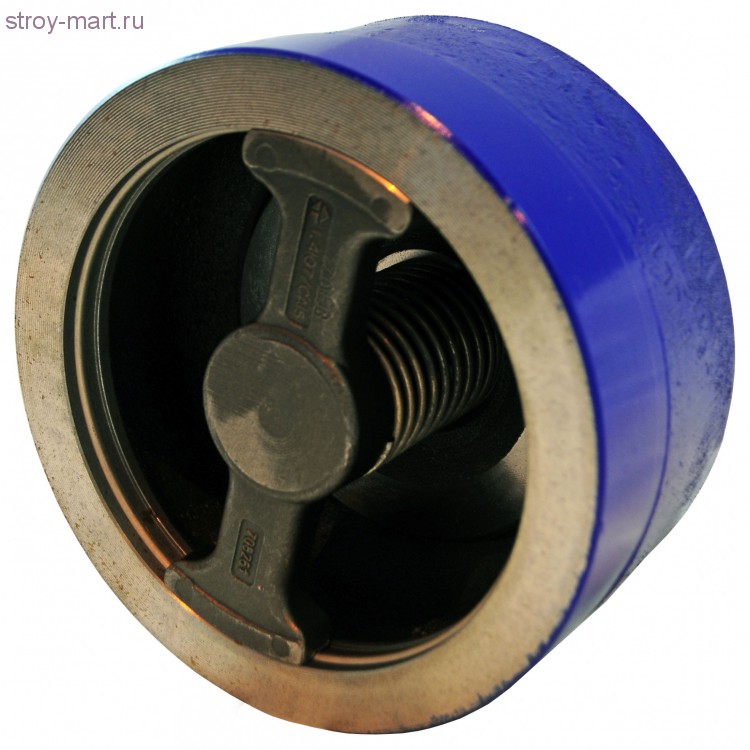

Клапан обратный дисковый пружинный RK 41 Gestra Ду15-200 межфланцевый в г. Москва

Сортировать по:

возрастанию цены

убыванию цены

Показывать по:

20

40

80

поделиться ссылкой на подборку

3 123

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

3 549

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

3 975

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

5 394

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

6 672

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

7 950

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

11 073

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

16 098

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

17 759

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

27 980

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

33 857

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

48 806

$

Перейти к сравнению

Убрать из сравнения

Перейти к избранным

Убрать из избранных

Размеры

Условный проходмм1520253240506580100125150200
дюймов½¾1234568
Размеры в ммL*1619222831,54046506090106140
D404756728295115132152184209264
Вескг0,10,20,250,50,71,11,423,56,81020

* Небольшие монтажные длины в соответствии с DIN 3202, часть 3, ряд К4.

Давления открытия

Перепады давления при нулевом объемном расходе.

ДуДавление открытия в мбар
Направление потока для клапана
без пружиныс пружиной
152,52522,520
202,52522,520
252,52522,520
323,52723,520
404,02824,020
504,52924,520
655,03025,020
805,53125,520
1006,53326,520
12510,531,020,510
15011,533,021,510
20011,232,421,210

Специальные пружины для определенных давлений открытия по запросу с надбавкой к цене:
Между 5 и 1000 мбар при Ду 15-50, 5 и 700 мбар при Ду 65 и 80, 5 и 500 мбар при Ду 100-200.

GENEBRE | Дисковый межфланцевый обратный клапан



GENEBRE | Дисковый межфланцевый обратный клапан

Каталог

  • 2001
  • 2002
    2004
  • 2005
  • 2006
  • 2007
  • 2008
  • 2009
  • 2010
  • 2014
  • 2015
  • 2025
  • 2026
  • 2027
  • 2034
  • 2035
  • 2036
  • 2040
    2041
  • 2101
  • 2102
  • 2103
  • 2104
  • 2105
  • 2108
  • 2109
  • E2109
  • 2110
  • 2115
  • 2118
  • 2119
  • 2220
  • 2221
    2222
  • 2223
    2224
  • 2225
  • 2228
  • 2230
  • 2231
  • 2240
  • 2250
  • 2282
  • 2284
  • 2401
  • 2402
  • 2406
  • 2413
    2416
  • 2415
  • 2417
  • 2430
  • 2440
  • 2445
  • 2450
  • 2451
  • 2453
  • 2460
  • 2461
  • 2525
  • 2528
  • 2528A
  • 2529
  • 2540
  • 2541
  • 2830
  • 2831
  • 2834
  • 2835
  • 2918
  • 5065
jpg»>

Промышленная линия

Модель 2415 / Article 2415

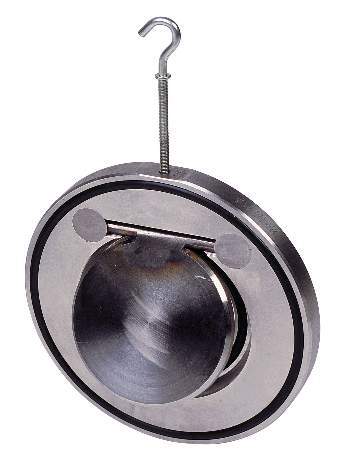

Дисковый межфланцевый обратный клапан Genebre

Описание:

1.Дисковый межфланцевый обратный клапан
2.Сделан из нержавеющей стали AISI 316
3.Диск из нержавеющей стали AISI 316
4.Пружина- нержавеющая сталь AISI 316
5.Небольшие размеры
6.Может быть установлен между фланцами
DIN PN-16/40 и ANSI 150
7.Возможeн монтаж в вертикальном,
горизонтальном и наклонном положениях
8.Расстояние между фланцами согласно норме
EN 558-1 S.49
9.Макc.рабочее давление 40/25 Kg/cm2
10.Минимальная потеря напора
11. Рабочая температура: -20ºC +240ºC

Наименование

Материал

Обработка поверхности

1

2

3
4
5

Корпус

Диск

Пружина
Стопор пружины
Болт

Нерж. Сталь AISI 316

Нерж. Сталь AISI 316

Нерж. Сталь AISI 316
Нерж. Сталь AISI 316
Нерж. Сталь AISI 304

Дробеструйная обработка +кислотная очистка
поверхности металла
Дробеструйная обработка +кислотная очистка
поверхности металла

ОСНОВНЫЕ ПАРАМЕТРЫ

Модель

Размер

DN

PN

D

A

B

L

Вес (кг)

2415 04
2415 05
2415 06
2415 07
2415 08
2415 09
2415 10
2415 11
2415 12
2415 13
2415 14
2415 16

1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
2 1/2″
3″
4″
5″
6″
8″

15
20
25
32
40
50
65
80
100
125
150
200

40
40
40
40
40
40
40
40
40
25
25
25

39
46
54
70
81
94
113
132
150
187
217
274

34
41
49
62
71
85
102
123
140
177
205
261

15
20
25
32
40
48
62
75
95
118
140
185

16
19
22
28
32
40
46
50
60
90
106
140

0. 085
0.122
0.198
0.38
0.52
0.775
1.24
1.865
2.65
5.5
8.3
16.1

ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА (РАЗМЕРЫ ОТ DN-15 ДО DN-100)

ГРАФИК ДАВЛЕНИЕ-ТЕМПЕРАТУРА (РАЗМЕРЫ DN-125 И DN-150)

ДИАГРАММА ПОТЕРИ НАПОРА (h30 – 20ºC Горизонтальный поток)

МИНИМАЛЬНОЕ ДАВЛЕНИЕ ОТКРЫТИЯ

Поток

Использование

Давление

15

20

25

32

40

50

65

80

100

125

150

200

C пружиной
С пружиной
С пружиной
Без пружины

мБар
мБар
мБар
мБар

25
23
21
2

25
23
21
2

25
23
21
2

27
24
21
3

29
25
21
4

29
25
21
4

31
26
21
5

32
26
21
5

33
27
21
6

34
22
17
8

36
23
18
9

36
27
18
10
