Аппарат электродуговой сварки в домашних условиях

Для изготовления сварочного аппарата для электродуговой сварки в домашних условиях нужно совсем не много, делается это довольно просто без применения специализированного оборудования или схем. Все, что для этого нужно – это микроволновая печь в количестве двух штук, или же два трансформатора от них. Их можно найти даже на свалке.

Если мы взяли микроволновые печи, тогда достаем из них трансформаторы.

Это трансформаторы повышающего типа – это значит, что она преобразуют 220 В в напряжение примерно 2,5 кВ, которое требуется для работы магнетрона. Из-за этого для вторичной обмотки у них используется провод меньшей толщины и большее количество витков. Трансформатор обладает мощность около 1200 Вт.

Для сборки сварочного аппарата для дуговой сварки мы не будем разбирать сердечник наших трансформаторов. Нам нужно лишь спилить и высверлить вторичную высоковольтную обмотку. Как правило, эта обмотка размещена сверху, первичная на 220 В – в нижней части.

Наш рабочий инструмент.

Нужно взять трансформатор и закрепить, чтобы он не двигался. Далее берется ножовка по металлу и срезается вторичная обмотка с обеих сторон у обоих трансформаторов. Если будете повторять, будьте осторожны, следите чтобы не повредилась вторичная обмотка.

После этого обмотка сверлится дрелью со сверлом по металлу и таким образом снимается внутреннее напряжение металлов, чтобы было просто выбить остатки.

Выбивание остатков намотки.

Мы получили два трансформатора с обмотками на 220 В. Трансформатор слева, над обмоткой, имеет токовый шунт, который разделяет обмотки. Чтобы увеличить мощность, их надо тоже выбить. Благодаря такой манипуляции мощность трансформатора возрастет примерно на 20–25%.
Между большими обмотками также может присутствовать маленькая низковольтная обмотка из пары проводов – ее нужно выбросить.

Берется многожильный провод с пластиковой изоляцией, сечение шесть квадратов, длина 11–12 метров. Подойдет и многожильный провод, не грубый – как в моем примере.

Автор намотал приблизительно 17–18 витков для каждого трансформатора, высота 6 рядов, толщина 3 слоя.

Обмотки включаются последовательным образом. Автор все мотал, используя один провод, но допускается и намотка каждого трансформатора отдельно, и затем – их соединение. Вся намотка получилась очень плотной, болтаться не должна.

Когда намотка завершена, нужно подключить высоковольтные обмотки на 220 В параллельным образом. Автором использованы автомобильные наконечники с изоляцией термоусадочной трубкой.

Вся конструкция включается в сеть, замеряется напряжение на намотанной вторичке. Вышло примерно 31–32 В.

После этого была взята деревянная доска и оба трансформатора прикручены на саморезы, чтобы вышло единое целое.

Во время сварки автор планирует применять электроды 2,5 мм, и варить две железки с толщиной 2 мм.

Так выглядит результат.

Все работает, но варить долго не рекомендуется, поскольку происходит нагрев трансформаторов. После каждого электрода аппарату нужно дать время, чтобы он остыл.

Тока достаточно, для сварки тонкого металла это не лучшее решение, его просто режет. Чтобы уменьшить ток в цепи, может использоваться дроссель или балансный резистор. Резистором может послужить отрезок стальной проволоки, включив его в цепь низковольтной обмотки, и его длинной регулировать ток, настраивая ровность горения дуги.

Автора вполне устраивает результат, для домашних задач подходит, с учетом того, что сварка обошлась практически даром.

как сделать трансформатор своими руками

используют зачастую не только в промышленном производстве, но и в домашних условиях в быту. Её применяют для разной работы, где присутствует металл.

Специальные инструменты, которые необходимы для такого процесса, стоят довольно-таки дорого. Однако удастся изготовить из микроволновки доступным каждому способом.

Содержание

1. Изготовление трансформатора
2. Подготовительный процесс
3. Правильное соединение
4. Электроды
5. Сборка устройства
6. Итог

Изготовление трансформатора

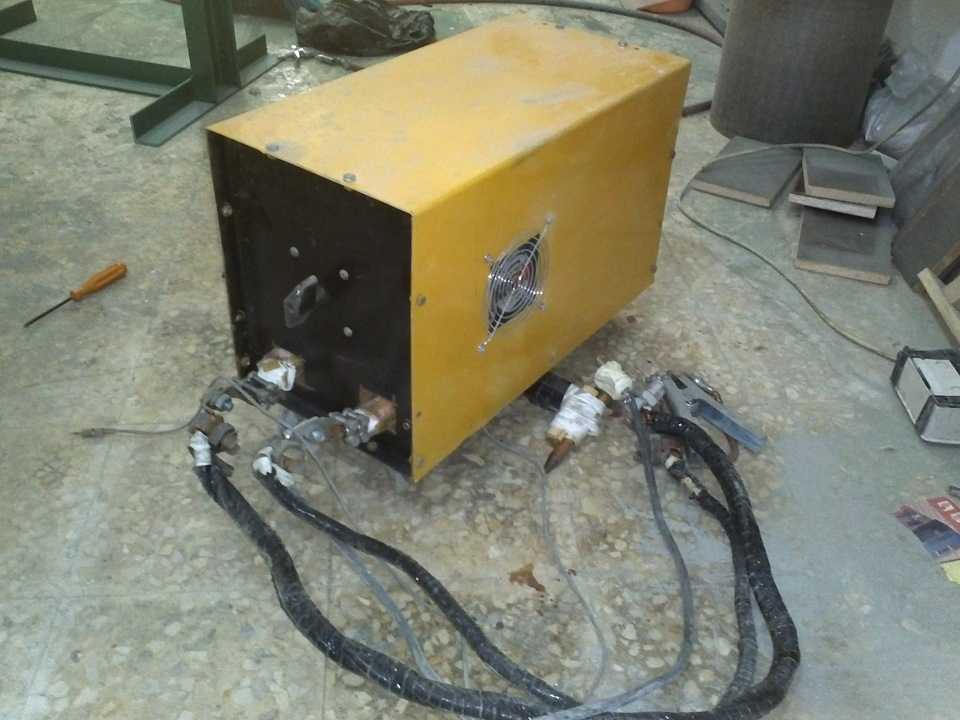

Сборка сварочного аппарата своими руками.

В первую очередь состоит сварочный аппарат из трансформатора от микроволновки. Этот элемент является главным во всей конструкции, а для его получения можно воспользоваться любой микроволновой печью, важным условием является её работоспособность.

Для возможности качественного эксплуатирования изготовляемого оборудования для сварки необходимо, чтобы трансформатор имел мощность от 1 кВт. Таким образом, он сможет сваривать материал толщиной до 1 миллиметра. В ситуации с более толстой стенкой, таких оборудований может понадобиться несколько.

С целью изготовления дуговой сварки из микроволновки своими руками, необходима только определенная часть от , а точнее магнитопровод и первичная обмотка. Также проводится демонтаж вторичной обмотки, снимается шунт, находящийся по обе стороны детали.

Новую обмотку к трансформатору от микроволновой печи можно сделать, используя многожильные проводки, у которых сечение является не меньше, чем 100 кв.миллиметров либо 1 см в диаметре. В этом случае пары-тройки витков будет достаточно.

При чрезмерной изоляции провода её можно убрать, заменив на тканевую изоляционную ленту. Если применяется несколько трансформаторов, то вторичная обмотка должна быть общей. Главное, чтобы выводы были скреплены с первичными витками.

Затем необходимо провести монтаж всего сварочного оборудования, куда входят непосредственно , органы управления, электроды – их производство и припайка, монтаж внутренних механизмов в защищенный корпус. Его также допускается взять с любой микроволновки, даже не функционирующей.

Подготовительный процесс

Чтобы изготовить сварочное оборудование из микроволновой печи дома своими руками необходимо подготовить все детали, запчасти, а также дополнительные инструменты.

Поскольку сварка из микроволновки своими руками изготавливается из трансформатора, он и является главным элементом. Если необходимо, его можно изъять из печи аппарата с увеличенной мощностью, в некоторых случаях таких конструкций может понадобиться несколько штук.

Электрическая схема споттера.

Кроме того потребуются:

• кабель, обмоточный материал;
• разнообразные отвертки;
• медные электроды, являющиеся вспомогательными деталями в сварке;
• струбцины для зажима;
• основа, на которую устанавливается сварочное оборудование;
• рычаг с необходимой длиной, впоследствии он будет выполнять роль прижима.

Изготовить контактную сварку из микроволновой печи своими руками достаточно просто, если знать все необходимые нюансы, особенности, возникающие во время процесса, а также при наличии всех необходимых предметов.

Правильное соединение

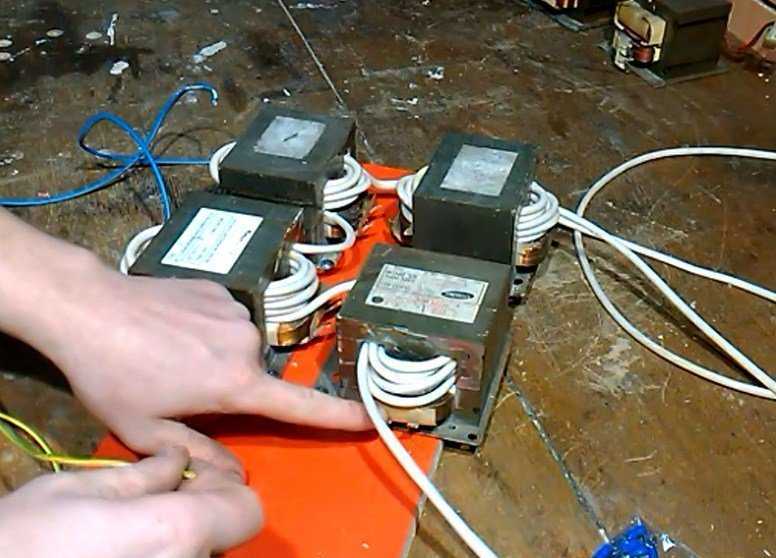

В процессе создания простого сварочного аппарата из микроволновки в домашних условиях, используя два трансформатора, есть возможность достичь хорошего результата в виде оборудования с увеличенной мощностью. В данной ситуации, мощность увеличится до 2-х раз.

Таким же образом получится увеличить силу подаваемого сварочного тока. Единственным отличием будет являться сильная потеря, поскольку цепь будет иметь также большое сопротивление. Два конца вторичной обмотки потребуется скрепить с помощью электродов.

При наличии двух трансформаторов, напряжения не всегда достаточно достаточно, чтобы изготовить сварочный аппарат из микроволновки, однако есть возможность по очереди прикреплять их обмотки на выходе.

Схема соединения двух трансформаторов.

Стоит обратить внимание, что витки должны быть в одинаковом количестве на каждой детали. Это также необходимо тогда, когда не получается намотать нужное количество витков на магнитопровод.

Помимо этого, в процессе сборки данного оборудования самостоятельно нужно регулировать, куда направлены витки, и поправлять их в необходимое положение. В ином случае есть вероятность возникновения противофазы и получения в итоге нулевого напряжения.

Проводя эксперимент, следует отметить, что определяя правильное крепление возможно использование провода с малым сечением.

Электроды

Чтобы выяснить, как сделать сварочный трансформатор из микроволновки, очень важно выделить тему электродов.

Сборка аппарата точечной сварки из микроволновки.

Детали являются многофункциональными и могут:

• сжимать соединяемые листы;
• подводить ток к свариваемому месту;
• отводить тепло.

Подбирая электрод, необходимо учитывать его форму, размер и другие параметры. Именно они определяют, будет ли сварочный шов качественным или нет. Существует несколько видов геометрической формы рассматриваемых деталей – прямой и фигурный.

Зачастую используют прямой, поскольку благодаря ей удастся без труда попасть даже в самый трудный участок, где необходимо провести сварочную работу.

Чтобы правильно выбрать электроды для сварочного трансформатора из-под микроволновки, необходимо внимательно изучить соответствующие ГОСТы, где указываются все параметры касаемо необходимых деталей от 10 до 40 миллиметров.

Медный прут, применяемый в роли электрода, должен иметь диаметр в несколько раз больше либо быть таким же, как и диаметр провода, с которым специалист будет работать.

Чтобы электроды активно не окислялись во время их эксплуатации, их необходимо скрепить с рабочим проводом, применяя пайку.

В любом сварочном оборудовании электроды имеют свойство часто и быстро изнашиваться в период эксплуатации. Чтобы избежать таких неприятных моментов в работе лучше всего их постоянно точить до формы заточенного карандаша. Этого можно добиться, используя напильник.

Сборка устройства

Схема стыковой сварки.

Как уже упоминалось, электроды для использования сварки с соприкосновением изготавливаются из медных прутиков либо жала, от бывшего специализированного паяльника, с условием, что мощность оборудования небольшая.

Аппаратный провод крепиться к электроду за счет наконечника из меди, что соединяется в свою очередь припаиванием.

Конец оборудования ставят в соприкасаемое положение с электродом, используя болтовую технологию, являющуюся достаточно надежной, чтобы усиление сопротивления на участке поврежденных деталей не выводило из строя весь аппарат для контрактной варки.

Для выполнения такого крепления, у электрода и наконечника должны имеется небольшие одинаковые дырки соответственно.

Все укрепляющие детали, которые могут понадобиться при соединении электродов и наконечников, должны быть медными либо с медным сплавом, у которых присутствует минимальное электрическое сопротивление.

Такие крепежные детали делают эксплуатацию оборудования простой и несложной. Ознакомившись со всеми вышеуказанными рекомендациями станет понятнее, как сделать свч сварку из микроволновки самостоятельно.

Итог

Главной особенностью сборки сварочного аппарата из микроволновки является тот факт, что варка происходит легко, но кратковременно, поскольку трансформатор необходимо беречь от перегревания.

После эксплуатации электроды должны остыть. Тонкую металлическую поверхность не рекомендуется варить, поскольку она скорее повредится, чем расплавится.

Чтобы снизить подачу тока в цепи специалисты рекомендуют пользоваться дросселем либо балансным резистором.

Альтернативным вариантом выступает небольшой кусок проволоки из стали, подсоединяющийся к низковольтной обмотке и под его длину удастся регулировать силу тока и ровность горения дуги. Теперь появилась пользоваться оборудованием, собранным своими силами, без лишних силовых и финансовых затрат.

Сборка аппарата для дуговой сварки на 70 А

В этом посте я хочу показать вам оригинальное руководство, которое я использовал для сборки своего аппарата для дуговой сварки на 70 А (на фото слева). Я сделал его сам, используя трансформаторы для микроволновых печей. Я намерен построить еще один в этом году и снова воспользуюсь этими инструкциями. Поскольку исходный сайт, aaawelder.com, отключен, я воспользовался Wayback Machine, чтобы найти контент и снова сделать его доступным для поиска. Нарушение авторских прав не является намеренным или желательным.
Обратите внимание, что эта машина может быть немного опасной. Если вы хотите сварить дешево, есть много других вариантов. У Amazon есть этот сварочный аппарат гораздо дешевле, чем вы ожидаете. Он получает отличные отзывы, и это гораздо более быстрый и простой способ сварки. Я купил на себя, а не строить еще один сварочный аппарат! Нажмите на картинку ниже, чтобы получить более подробную информацию об этом. Обязательно читайте отзывы!

Я опытный сварщик/слесарь с более чем 20-летним опытом развития и применения своих навыков. Я работал в мастерских от кукурузных полей Иллинойса до верфей глубокого юга, соревнуясь в своих навыках со сварщиками/слесарями мирового класса. Я построил дуговой сварочный аппарат на 70 ампер из трансформаторов микроволновой печи, чтобы выполнять свои небольшие сварочные работы, микросварщик, если хотите.

Я попытался купить в магазине сварочный аппарат на 110 вольт, но не смог заставить стержень проплавить соединения. Стержень расплавлялся в маленькие шарики и просто лежал на заготовке, совершенно не расплавляясь. Фирму называть не буду, скажу лишь, что разочаровалась.

Опыт создания собственного сварочного аппарата был не только полезным, но и поучительным. Мало что может сравниться с созданием чего-то, что действительно работает, испытанием навыков и силы духа, в котором вы выходите победителем. Это не лучше, чем это. В AAAWelder я стремлюсь вдохновлять и пробуждать художника во всем, в AAAWelder я говорю: «Да, мы можем».

ВНИМАНИЕ!!!!!! Приступайте к постройке этого устройства на свой страх и риск! Если вы не уверены в правильной процедуре и мерах предосторожности, НЕ СТРОИТЕ! Энергия, производимая этим юнитом, может убить вас, если вы позволите. Быть умным. Быть в безопасности. Будьте в курсе!

Как я собрал свой 70-амперный сварочный аппарат для дуговой сварки

Шаг 1: ПОЛУЧИТЕ ТРАНСФОРМАТОРЫ

Это можно сделать несколькими способами. Метод, который я выбрал, состоял в том, чтобы позвонить в Департамент санитарии и попросить их отложить несколько микроволновок. Когда я рассказал им, что это за проект, я немного посмеялся и получил одобрение. Две недели спустя у меня было 6 микроволновых печей. Для дуговой сварки на 110 В требуется 2 трансформатора.

Шаг 2: РАЗБОРКА БЛОКОВ

Предостережение относительно трансформаторов: будьте осторожны при снятии разъемов с первичной обмотки (см. рис. 1). Иногда единственное, что удерживает концы катушки на месте, — это кусок ленты. Если потянуть или дернуть, они могут вырваться, что приведет к поломке или излому магнитопровода под напряжением. Потратьте время, чтобы сделать это правильно. Снимите трансформатор. Есть и другие вещи, которые я удаляю: вентилятор охлаждения (вам нужен 1 для сварочного аппарата 110 В), шнур питания, магниты от магнетрона (для использования в другом проекте) и жгут проводов (провод от жгута). может использоваться для подачи питания на трансформаторы, охлаждающий вентилятор и переключатель включения/выключения).

Шаг 3: Модифицируйте трансформаторы: Фаза 1

Это этап дела или разрыва этого процесса. То, как и что вы будете делать с этого момента, будет определять результаты ваших усилий. Программисты используют термин, который говорит сам за себя: МУСОР ВНУТРИ, МУСОР ВНЕ! Не торопись. Сделай это правильно. Если вы чувствуете, что злитесь или расстраиваетесь, остановитесь, бросьте все, идите и возьмите что-нибудь холодное, вернитесь позже.
Вторичная обмотка обоих трансформаторов должна быть удалена. Я объясню свой способ, у вас может быть лучше.

Инструментами, которые я использовал для выполнения этого шага, были обычный молоток и очень острое долото. Ширина долота была меньше ширины паза керна. Закрепите трансформатор на стационарном объекте (столе, скамье и т. д.), как показано на рис. 2. Поместите стамеску в начальную точку реза № 1 (рис. 3). Разрежьте катушку, ударяя молотком по долоту, пока не достигнете точки упора, которая должна полностью пройти через толщину катушки. Отрежьте все оставшиеся пряди, оставшиеся после первого разреза. Снимите зажим. Поверните трансформатор на 180 градусов и зажмите (срез № 2 теперь должен быть вверху). Повторяйте разрезы в разрезе № 2, пока этот участок катушки не будет свободен. Снимите секцию (рис. 3). Если вы врежетесь в первичную обмотку, купите другой трансформатор, это уже история. Пристегнитесь, теперь начинается настоящее веселье.

Как видно из рис. 4 и рис. 5, остальные вторичные катушки должны быть полностью удалены, включая 3-витковую накальную обмотку. Я решил эту проблему, найдя стальной стержень, который можно было бы вставить в пазы сердечника без заклинивания и иметь достаточную площадь на лицевой стороне, чтобы вытолкнуть катушки одним куском, а не тысячами прядей. Удачи!

Модификация трансформатора: Фаза 2

Если вам понравилась фаза 1, не пристегивайте ремень, вам понравится фаза 2. Здесь вы можете перемотать вторичные катушки, чтобы они работали так, как вы хотите. . Шаги, которые я описываю на этом этапе, являются теорией, основанной на исследованиях и выводах из моих собственных экспериментов. Я связываю поток электронов с потоком воды, потому что они имеют одинаковые характеристики. Все, что вы делаете для обеспечения беспрепятственного протекания тока, обеспечит вам максимальную производительность этих трансформаторов. Имея это в виду, давайте продолжим.
Вам необходимо как можно лучше определить направление намотки первичных катушек. Поверните трансформаторы так, чтобы разъемы на первичках были обращены к вам. Один будет входить в ядро ​​(назовем это входом для ясности), а другой выходит (выходит). Вторичные обмотки обоих трансформаторов будут намотаны относительно их первичной обмотки. Это попытка удержать трансформаторы в фазе друг с другом.
