Латунные фитинги для гофрированной нержавеющей трубы

Производители южнокорейской компании «Lavita» предлагают инновационную концепцию использования гофрированной трубы из высоколегированной стали в совокупности с компрессионными фитингами в различных инженерных системах. Среди них отопление, горячее и холодное водоснабжение, газификация и даже пожаротушение. Технология сертифицирована и соответствует требованиям, предъявляемым к монтажу подобных трубопроводов.

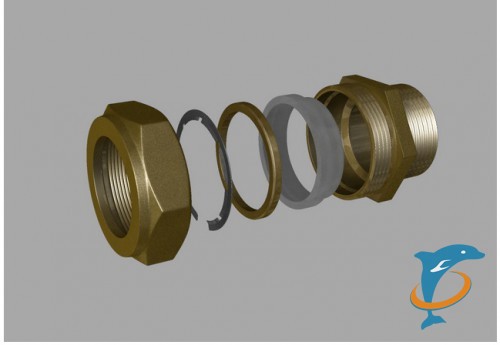

Строение фитинга

Надёжное сцепление с трубой обеспечивают конструктивные особенности фитинга. В монтажной детали выделяются такие элементы:

1. Гайка с цилиндрической резьбой.
2. Гребенчатое кольцо, выполняющее роль стопорного фиксатора.
3. Прижимное кольцо.
4. Уплотнительная прокладка.
5. Корпус фитинга.

При производстве корпуса, прижимного кольца и гайки используется латунь марки C3771, кольцо с зубчиками выполнено из нержавеющей стали, а уплотнитель изготовлен на силиконовой основе. Для систем, с циркуляцией жидкости используются одни и те же фитинги, хотя применяемая труба различается по классу. Для холодного водоснабжения подойдёт трубная продукция с маркировкой GF, а обозначению HF соответствует нержавеющая гофрированная труба для отопления и горячей воды. Отличие в том, что изделия HF прошли термическую обработку и устойчивы к линейному расширению при тепловых нагрузках. Кроме этого, труба характеризуется высокими показателями прочности, как к внешнему механическому воздействию (ударам, вибрации), так и рабочему давлению транспортируемой среды.

Виды фитингов

Соединение с оборудованием (отопительными и сантехническими приборами), запорной и регулирующей арматурой осуществляется посредством муфт с внутренней или наружной резьбой определённого трубного размера. Для удобства монтирования применяются аналогичные детали с угловой конфигурацией. Последовательное подключение приборов в инженерной сети к магистральному трубопроводу (примыкание) достигается редукционными тройниками, разветвление обеспечивают равносторонние фитинги.

Интернет магазин ООО «Акванео» поставляет трубу в зависимости от диаметра бухтами в 50, 30, 20 м. В процессе укладки коммуникаций возникает необходимость стыковать отрезки или выполнять переход на меньшее сечение. Этой цели служат соединительные и редукционные муфты. Несмотря на, гибкость гофрированных изделий и допускаемый радиус изгиба для изменения направлений магистралей и подводок используют уголки.

Накидная гайка

На коллекторах и в других местах, где требуется присутствие разборного соединения, прибегают к накидной гайке. Она крепится на конце патрубке за счёт расплёсканного округления, уплотнение достигается специальными прокладками с буртиком и без него. Вальцевание выполняется вручную с использованием приспособления, предназначенного для радиальной деформации кромки. В результате механических ударов возникает стопорное кольцо, удерживающее гайку. Общее название процесса сопряжения нержавеющей гофры с применением инструмента для вальцевания — развальцовка.

Заказать и приобрести детали для монтажа трубной продукции, выполненной из высоколегированной стали марки SUS 304 можно посетив наш ресурс http://exsito.ru/. Оставленное сообщение на сайте не окажется без внимания, на него обязательно ответит или свяжется по оставленному номеру телефона консультант. Он поможет подобрать фитинги для вашей комплектации, оговорит форму оплаты и сроки поставки приобретённых материалов.

Фитинги для гофрированных труб в категории «Изделия из металла, пластика, резины»

Фитинг муфта для гофрированной нержавеющей трубы TR-M15A*1/2

Доставка по Украине

115 грн

Купить

Средства Технической Безопасности

Фитинг муфта для гофрированной нержавеющей трубы TR-F15A*1/2

Доставка по Украине

160 грн

Купить

Средства Технической Безопасности

Фитинг муфта для гофрированной нержавеющей трубы TR-M20A*3/4 (папа)

Доставка по Украине

205 грн

Купить

Средства Технической Безопасности

Фитинг муфта для гофрированной нержавеющей трубы TR-M20A*3/4 (мама)

Доставка по Украине

225 грн

Купить

Средства Технической Безопасности

Муфта латунная труба-наружная резьба 15х3/4 Dispipe, соединительный фитинг для гофрированной трубы

Доставка из г. Харьков

212 грн

148 грн

Купить

Интернет-магазин «Тубмарин»

Фитинг для ввода кабеля в трубу

Доставка из г. Днепр

по 890 грн

от 2 продавцов

890 грн

Купить

Интернет-магазин «САДКО»

Фитинг для ввода саморегулирующегося кабеля в трубу

Доставка по Украине

900 грн

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

Труба из нержавеющей стали 8*1 мм AISI 304

На складе

Доставка по Украине

90 грн/м

Купить

AISI304 — Трубопроводная арматура и фитинг из нержавеющей стали

Гофрированная труба из нержавеющей стали ø 25мм отожженная

На складе в г. Павлоград

Доставка по Украине

390 грн/м

Купить

Zakyp.com.ua: Гофрована труба з нержавіючої сталі

Гофрированная труба из нержавеющей стали EASYFLEX (Kofulso, Ю.Корея), отоженная, диаметр 1/2″

На складе в г. Киев

Доставка по Украине

119. 10 грн/м

Купить

АДЕКСІМ-ТРЕЙД

Нержавеющая труба 12*1,0 мм AISI 304

На складе

Доставка по Украине

95 грн/м

Купить

AISI304 — Трубопроводная арматура и фитинг из нержавеющей стали

Фитинг коллекторный для пластиковой трубы Valtec

На складе

Доставка по Украине

178.50 грн

Купить

ОТОПРАЙС

Трубы нержавеющие 18*1,5 мм AISI 304

На складе

Доставка по Украине

195 грн/м

Купить

AISI304 — Трубопроводная арматура и фитинг из нержавеющей стали

Труба из нержавеющей стали 22*1,5 мм AISI 304

На складе

Доставка по Украине

235 грн/м

Купить

AISI304 — Трубопроводная арматура и фитинг из нержавеющей стали

Нержавеющие трубы 28*1,5 мм AISI 304

На складе

Доставка по Украине

325 грн/м

Купить

AISI304 — Трубопроводная арматура и фитинг из нержавеющей стали

Смотрите также

Гофрированная труба из нержавеющей стали ø 32мм неотожженная

На складе

Доставка по Украине

460 грн/м

Купить

Zakyp. com.ua: Гофрована труба з нержавіючої сталі

Фитинг с зажимным кольцом для медных и стальных труб KRV — 1/2″x15

Доставка по Украине

100 грн

Купить

Warm Craft UA

Гофрированная труба для внешнего датчика теплого пола Devi

Доставка по Украине

97 грн

Купить

TORETTO LIGHT — Современное освещение и электротовары

Труба дренажная гофрированная с перфорацией D100 (бухта 50м) SN2

Доставка из г. Киев

3 000 грн/бухта

2 900 грн/бухта

Купить

ТРЕЙД СВ

Гофрированная фановая труба, угловая под клипсу, для подвесного унитаза, арт KK99370

Доставка по Украине

1 290 грн

Купить

«Спецсантехника»

Гофрированная фановая труба, угловая под клипсу, для подвесного унитаза, арт KK99370 long.

Доставка по Украине

1 720 грн

Купить

«Спецсантехника»

20 Труба гофрированная для газа из нержавеющей стали DISPIPE 20HFPY, отожженная в оболочке, 1м.

Доставка по Украине

по 323 грн

от 2 продавцов

323 грн

Купить

Дилер №1

25 Труба гофрированная для газа из нержавеющей стали DISPIPE 25HFPY, отожженная в оболочке, 1м.

Доставка по Украине

по 433 грн

от 2 продавцов

433 грн

Купить

Дилер №1

Угловой фитинг из трех частей для стальной трубы, хромированный Giacomini R19Х003 1/2″

На складе

Доставка по Украине

163 грн

Купить

Termozona

Угловой фитинг из трех частей для стальной трубы, хромированный Giacomini R19Х004 3/4″

На складе

Доставка по Украине

283 грн

Купить

Termozona

Угловой фитинг из трех частей для стальной трубы, хромированный Giacomini R19Х005 1″

На складе

Доставка по Украине

406 грн

Купить

Termozona

Євроконус компресійні фітинги для металополімерних труб Danfoss 013G4190 AluPEX оригінал

Доставка по Украине

120 грн

Купить

Твой ШОП МЕГА полезных вещей «Механик»

Труба ПВХ ERA 10 АМ 63 мм*3,0 мм. Трубы и фитинги для бассейна

Доставка по Украине

240 грн/пог. м

223 грн/пог.м

Купить

GreenHol

Труба гофрированная D 110мм / 121мм, длина 6 метров, канализационная, двухстенная

Доставка по Украине

954.45 грн

Купить

Вертикаль Груп

Гибкий металлический шланг (CSST) и фитинг для газовой системы (маркировка KS, сертификация KGS) (Модель-005)

Загрузка каталога

Гибкий шланг Dong-A из нержавеющей стали для газовой системы, одобренный UPC (USA ANSI). ), CSA (КАНАДА) и сертифицированы как качественные продукты с NET, KS (KSD3625) уникальным правительством Кореи, поставляются в бесконечном типе роли и типе газового соединителя. Гофрированная труба из нержавеющей стали (CSST ANSI LC 1a), покрытая устойчивой к ультрафиолетовому излучению и негорючей синтетической смолой, является сертифицированным на международном уровне материалом для трубопроводов, предназначенным для прокладки внутри зданий. Поскольку он поставляется в комплекте с собственными фитингами, это лучший материал для газовых труб для безопасного и полупостоянного использования

Спецификация продукта

Подгонка типа медной пластины или подгонка типа пластин не ASBESTOS для газа (для кольцевой трубки с покрытием)

• Изображение компонента

• Cross-Cut Brange

1119 . Материал

Руководство по сборке фитинга

Фитинг из медной пластины или фитинг из неасбестовой пластины для газа (для трубы с кольцевым покрытием)

• Шаг 1: Отрежьте трубу по длине
  Отрежьте трубу до нужной длины, оставив 1 дюйм для установки насадки для фитингов. Используйте труборез из нержавеющей стали. Очистите все зазубренные края или заусенцы.

• Шаг 3: Сборка фланцевой гайки
  Наденьте фланцевую гайку на трубку так, чтобы конец резьбы был направлен к концу трубки. Убедитесь, что фланец гайки закрывает желтую оболочку, и закрепите трубку

• Шаг 4: Установите зажимное кольцо
  Раскройте кольцо достаточно широко, чтобы оно вошло в канавку за первым или вторым кольцом, и плоскогубцами зажмите латунное кольцо на месте. Не забудьте надавить плоскогубцами на кольцо на все 180°, чтобы кольцо оставалось натянутым и не вращалось на трубке.

• Шаг 5: Сборка муфты
  Нанесите герметик на коническую резьбу муфты. Вверните коническую наружную резьбу муфты в внутреннюю резьбу трубопроводной системы или котла и затяните по часовой стрелке с максимальным крутящим моментом с помощью серповидного ключа.

• Шаг 6: Подготовьте фитинг к сборке
  Убедитесь, что зажимное кольцо и фланцевая гайка правильно смонтированы на трубке, а медная пластина надежно закреплена внутри раструба.

Copper plate type fitting or non-asbestos plate type fitting for gas (for annular non-coated tube)

• Component

• Cross-cut drawing (Non-coated tube)

• Компонент и материал

• Компоненты и материал тройника

Руководство по сборке фитинга

Фитинг медного пластинчатого или неступенчатого асбестового фитинга для газа (для кольцевой трубы без покрытия)

7 : Обрезать трубу по длине

Обрезать трубу до нужной длины, оставив 1 дюйм для размещения насадки для фитинга. Используйте труборез из нержавеющей стали. Очистите все зазубренные края или заусенцы.

• Шаг 2: Сборка гайки
  Наденьте гайку на трубку так, чтобы конец резьбы был направлен к концу трубки.

• Шаг 3: Установите зажимное кольцо
  Раскройте кольцо достаточно широко, чтобы оно вошло в паз за первым или вторым кольцом, и плоскогубцами зажмите латунное кольцо на месте. Не забудьте надавить плоскогубцами на кольцо на все 180°, чтобы кольцо оставалось натянутым и не вращалось на трубке.

• Шаг 4: Соберите розетку
  Нанесите герметик на коническую резьбу раструба. Вверните коническую наружную резьбу муфты в внутреннюю резьбу трубопроводной системы или котла и затяните по часовой стрелке с максимальным крутящим моментом с помощью серповидного ключа.

• Шаг 5: Подготовьте фитинг к сборке
  Убедитесь, что зажимное кольцо и фланцевая гайка правильно смонтированы на трубке, а медная пластина надежно закреплена внутри раструба.

Раструбный фитинг с низким крутящим моментом для годовой трубы без покрытия

Подгонка для кольцевой трубки для кондиционера, газа и воды

1.Picture of Component

2. Проверка.

• Компоненты и материалы

Руководство по сборке фитинга

Медный фитинг с низким крутящим моментом для трубы без покрытия

• Шаг 1: Отрежьте трубу по длине
  Отрежьте трубу до нужной длины, оставив 1 дюйм для размещения насадки для фитинга. Используйте труборез из нержавеющей стали. Очистите все зазубренные края или заусенцы.

• Шаг 2: Соберите накидную гайку
  Наденьте накидную гайку на трубу. Убедитесь, что сторона с резьбой гайки обращена к концу трубы.

• Шаг 3: Установите зажимное кольцо на трубу
  Установите зажимное кольцо на первую или вторую долину трубки. Надавите на зажимное кольцо на 180°, чтобы убедиться, что зажимное кольцо остается натянутым и не вращается на трубке.

• Этап 4: Сборка
  Нанесите герметик на коническую резьбу латунной муфты, затем ввинтите муфту в систему трубопроводов или котел с помощью серповидного ключа с высоким крутящим моментом.

• Шаг 5: Сборка фитинга
  Убедитесь, что накидная гайка и зажимное кольцо правильно смонтированы на трубе, а медный раструб установлен в латунном гнезде.

Фитинг перчаточного типа для кольцевой трубы без покрытия

Для газа и питьевой воды

• Результат поперечного вырезания

• Компонент и материал

Руководство по сборочной сборе

Гробы. трубы до нужной длины, оставив 1 дюйм для размещения насадки фитинга. Используйте труборез из нержавеющей стали.

Очистите все зазубренные края или заусенцы.

• Шаг 2: Соберите гайку
  Наденьте накидную гайку на трубу. Убедитесь, что сторона с резьбой гайки обращена к концу трубы.

• Шаг 3: Наденьте изоляционное кольцо на трубу
  Раскройте широкое изоляционное кольцо, чтобы надеть 3-ю впадину трубки от обрезанного конца.

• Шаг 4: Сборка перчаточного уплотнения
  Поместите перчаточное уплотнение на конец трубки.

• Шаг 5: Сборка муфты
  Нанесите герметик на коническую резьбу муфты, затем ввинтите муфту в систему трубопроводов (например, тройник, котел) с высоким крутящим моментом с помощью серповидного ключа.

• Этап 6: Сборка фитинга
  Поместите полный набор труб + изоляционное кольцо + перчаточную упаковку в коническое отверстие раструба.

Сертификаты
