Как согнуть профильную трубу: все возможные способы

Изготовление металлоконструкций своими руками в домашних условиях или на производстве часто не обходится без применения изогнутых элементов. Округлая форма каркасов из труб в частном строительстве встречается повсеместно: навесы, ангары, теплицы, садовые арки, скамейки, качели и многое другое. Все это выглядит эстетично, легковесно. Самым популярным материалом для таких сооружений является профильная труба, она прочна, мало весит, проста в монтаже, устойчива на излом и изгиб. Тогда возникает вопрос: как согнуть профильную трубу?

Гибка профильной трубы: как это сделать правильно?

Процесс гнутья профильной трубы и круглой не всегда осуществляется одинаковыми способами, в итоге можно получить результат отличный от ожидаемого. Квадратное (прямоугольное) сечение трудно поддается сгибанию, возникают складки, трещины, надломы, сплющивание, выкручивание по оси и прочие дефекты. Чтобы этого избежать рассмотрим все тонкости вопроса: как выгнуть профильную трубу в домашних условиях?

Перед тем, как приступить к сгибанию, следует измерить внутреннюю высоту и толщину стенки профильной трубы. В связи с тем, что допустимый радиус гиба данного сортамента изделий не регламентирован, в основном берется величина равная высоте внутренней стенки профиля за вычетом удвоенного показателя толщины стенки. Данные замеры также необходимы для определения наименьшей допустимой длины гнущегося участка трубы:

• Если высота профиля (А) до 20 мм, минимальный участок сгибания должен быть 2,5*A мм;
• Если высота профиля (А) более 20 мм, минимальный участок сгибания должен быть 3,5*A мм.

Гибка профильной трубы по радиусу проводится с учетом особенностей материала и толщины стенки. Трубные изделия с большим просветом при толщине стенки до 2 мм сгибать не рекомендуется, здесь не избежать сплющивания, заломов, разрыва шва и других деформаций. В домашних условиях лучше применить сварку для формирования изгиба.

В процессе сгибания трубы квадратного (прямоугольного) сечения своими руками, шов изделия необходимо расположить сбоку или на выпуклой стороне (только не вогнутая сторона), так, чтобы сила сжатия не воздействовала прямо на шов.

Способы согнуть профильную трубу своими руками

С обустройством территории вокруг частного дома хозяева чаще всего справляются самостоятельно, строят теплицы, ограждения, беседки, навесы, монтируя каркасы и конструкции из профильного трубопроката. Такие конструкции могут состоять из большого количества изогнутых частей. Услугу по формированию необходимого изгиба деталей можно заказать на предприятии, где с помощью специального трубогиба (профилегиба) все выполнят быстро и качественно. Однако у многих гибка профильной трубы своими руками получается не менее качественной и даже без трубогиба, который дорого стоит и в дальнейшем не понадобится. Есть несколько способов, которые позволят это сделать в домашних условиях.

Как гнуть профильную трубу при помощи сварки

Трубные изделия квадратного или прямоугольного сечения, высота стенки которых 30 – 40 мм и более, с трудом поддаются сгибанию, особенно при малых радиусах. Чтобы сформировать своими руками из такого материала красивый отвод в 90 градусов, без болгарки и сварочного аппарата не обойтись.

Порядок действий:

• Сделать шаблон изгиба, по которому проще изготовить несколько одинаковых деталей;
• Вдоль трубы болгаркой сделать надсечки трех стенок, оставив одну цельной. Чем больше надсечек, тем округлей будет изгиб;
• Один конец профиля надежно зафиксировать;
• Применив усилие, взявшись за второй конец постепенно согнуть трубу по шаблону так, чтобы пропилы образовали вогнутую часть изгиба. Плоскость сгибания не должна нарушиться, можно применить киянку;
• Пропилы заварить, места сварки отшлифовать.

Как согнуть профильную трубу при помощи наполнителей

Наполнитель используется для получения равномерных изгибов без сплющиваний и складок (гофры на вогнутой части), заполняя внутреннее пространство он распределяет силу сжатия и растяжения по всей поверхности сгибаемого участка профиля. Самым испытанным наполнителем считается мелкий, сухой, хорошо просеянный песок.

Этот способ может сопровождаться нагреванием трубы паяльной лампой либо накаливанием на древесных углях, при нагревании металл приобретет пластичность, что облегчает гибку. Горячим способом гнут трубные изделия с высотой стенки от 30мм и более.

Трубопрокат с высотой стенки до 20мм гнется без нагревания, а при радиусе изгиба менее 50мм можно не применять наполнитель.

Порядок действий горячего способа:

• Отжечь участок сгиба заготовленной трубы;
• Изготовить деревянные заглушки в виде пирамид длиной в 10 оснований, которые в 2 раза больше просвета, на одной сделать 4 продольных паза для отвода газа во время нагревания;
• Заглушить один конец трубы, постепенно засыпать до краев просеянный и прокаленный песок, уплотняя его постукиванием. Заглушить второй конец чопом с пазами;
• Разметить участок нагревания мелом, зажать профиль, расположив шов не по вогнутой стороне касательно шаблона;
• Разогреть трубу докрасна, сгибать поступательными движениями в один подход (повторный разогрев не желателен) соблюдая плоскость сгиба по шаблону. Соблюдайте меры безопасности;
• После остывания заглушки выбить или выжечь.

С высотой стенки до 10мм смело гнем профильную трубу своими руками без нагревания и наполнителя. В остальных случаях вместо песка можно применить стальную пружину с плотными квадратными или прямоугольными витками. По величине она должна быть чуть меньше внутренних размеров трубы, так, чтобы плотно пройти к месту сгиба. Пружина также не даст образоваться нежелательным деформациям при холодном сгибании. Вытаскивают ее за привязанную к конечным виткам проволоку, выходящую наружу.

Как согнуть профильную трубу в домашних условиях на гибочной плите

Это еще один вариант как согнуть профильную трубу без трубогиба, используя приспособления, изготовленные самостоятельно. К ним относятся горизонтальная металлическая или бетонная плита с отверстиями, стационарный плоский шаблон с элементом фиксации, верстак с оправкой. Данные конструкции хороши для холодной гибки тонких трубных изделий. Принцип действия прост: один конец профиля зажимается, а другой под действием силы прижимается, огибая приготовленную форму. Ручная гибка требует значительных усилий и не гарантирует точности.

Следует помнить, что стальной трубопрокат обладает пластическим моментом сопротивления (пружинящий эффект), поэтому изгиб приходится подгонять несколько раз под шаблон.

Как согнуть профильную трубу своими руками, так и привести ее в первоначальную форму, дело трудное. Чтобы все получилось, как задумано с первой попытки без специального станка не обойтись.

Трубогиб для изделий с квадратным и прямоугольным сечениями

Профилегибочный станок – устройство с валами, один из которых со свободным ходом под давлением равномерно выгибает трубу нужной формы по всей длине. Валы выточены под определенное сечение. Давление происходит постепенно, пока не будет достигнут нужный изгиб. Усилие придается вручную или с помощью электропривода, гидравлики. Домашний трубогиб рассчитан на небольшое количество сгибаемых изделий, профессиональный можно применять для серийной гибки гарантированной точности.

Благодаря особенностям конструкции профилегиб качественно сгибает стальной трубопрокат без нагревания как в отдельном участке, так и по всей длине под различным углом, в различных плоскостях.

Изготовить гибочное устройство своими руками также возможно, на это уйдет много усилий, времени и средств, однако процесс выгибания труб станет легче. Ручной станок для гибки профиля прост в эксплуатации, имеет небольшие габариты, его можно установить в гараже или небольшой мастерской. Трубогибу следует обеспечить надежное устойчивое положение, работу следует выполнять не спеша, постоянно проверяя соответствие шаблону. Наиболее простой вариант, подходящий для тонких труб  — роликовый станок Вольнова. В определенном месте зажатой в тисках заготовки посредством ролика формируется изгиб, но требуется хорошая физическая сила.

Как гнуть профильную трубу в домашних условиях, вопрос непростой. Следует учесть много нюансов и сделать все правильно, дабы не испортить материал. Большое внимание уделяется размерам сечения, толщине стенки, расчету радиуса изгиба, также стоит решить — применять нагрев, наполнитель или нет.

Источник: http://trubamaster.ru

Как согнуть профильную трубу в домашних условиях без трубогиба

При строительстве малых архитектурных форм, изготовлении козырьков, навесов, или монтаже систем отопления (водоснабжения), домашние мастера сталкиваются с необходимостью согнуть профтрубу.

При массовом производстве металлоконструкций, особенно в профильных мастерских, используют трубогибы промышленного изготовления.

Такие приспособления позволяют быстро и без дефектов загнуть профтрубу размером от 20 до 40 мм. Однако покупка трубогибочного оборудования для разового применения нерентабельна, в ряде случаев дешевле обратиться в мастерскую и оплатить работу по формовке профиля. Если такой вариант вас не устраивает, рассмотрим способы, как согнуть профильную трубу в домашних условиях.

Особенности формовки труб с квадратным (прямоугольным) сечением

В отличие от круглой трубы, в которой натяжение материала происходит относительно равномерно, профиль имеет углы 90°. Внутренняя часть профиля не может гнуться без деформации боковых стенок. В результате формируются складки на внутреннем радиусе, и возможны разрывы снаружи.

Не вдаваясь в технологию, как согнуть трубу без трубогиба, многие мастера «самоделкины» портят заготовки, либо нарушают прочностную структуру материала.

Основное правило – не допускать критических изгибов, либо принудительно (запрограммировано) деформировать материал.

В промышленных трубогибах, для равномерного распределения нагрузки, формируется выштамповка на внутренней стороне радиуса. Для этого на роликах, либо оправке (в зависимости от конструкции трубогиба), предусмотрен специальный прилив-бортик.

Весь «лишний» металл загибается вовнутрь, не образуя складок. В результате нагрузка распределяется равномерно, и согнуть квадратную трубу можно на достаточно малом радиусе.

Правильно гнем профилированные трубы без дополнительных затрат

Существует множество способов, как согнуть профильную трубу в домашних условиях без использования промышленного трубогиба.

Секторная сварка

Этот способ доступен при наличии сварочного аппарата. Еще понадобится болгарка, но можно обойтись и ножовкой по металлу. Суть метода заключается в проделывании равномерно распределенных секторных разрезов по внутренней стороне.

Количество материала уменьшается, и можно не переживать за образование складок и разрывов металла. После выпиливания секторов, профиль легко принимает заданную форму, а образовавшиеся распилы завариваются любым доступным способом.

Способ трудоемкий, зато можно согнуть трубу на любой радиус, в том числе с переменным значением. Если вы опытный сварщик, герметичность и прочностные характеристики заготовки не ухудшаются.

Единственный недостаток – готовое изделие выглядит не слишком эстетично. Для декоративного козырька над крыльцом методика не подходит, но согнуть профильную трубу для теплицы, построенной своими руками можно. Опять же, требуется наличие сварочного аппарата.

 Горячая формовка как способ согнуть трубу без трубогиба

В этом случае потребуется газовая горелка или паяльная лампа. При нагреве металл становится мягким и податливым на растяжение или сжатие. Вероятность образования складок и разрывов практически сводится к нулю.

Как работает метод:
Основа технологии – локальный нагрев места сгиба с помощью горелки.

Если радиус изгиба небольшой, дополнительных приспособлений и материалов не понадобится, разве что направляющий шаблон. Такой способ подойдет для заготовок небольшой длины.

Для габаритных изделий, особенно с тонкими стенками, потребуются подготовительные операции:

• Полость профтрубы необходимо заполнить песком. Материал предварительно просеивается и прокаливается (например, на стальном листе) при температуре 100°С — 150°С. Если этого не сделать, при нагреве образуется пар и уплотнение песка будет неравномерным. Один конец трубы заглушается герметичной пробкой из дерева, и в полость засыпается подготовленный песок.

  Обратите внимание

  Заготовку надо держать вертикально, постукивая по металлу, для равномерного заполнения.

  Пробка для второго конца выполняется с отверстиями для выхода горячего воздуха. В противном случае, при нагреве пробка будет выдавлена.

• Подготовленная труба закрепляется в тисках, или с помощью струбцин, место сгиба прогревается до малинового цвета металла. После чего производится изгиб. Трубу гнем плавным усилием, без резких движений. Самому такую операцию провести тяжело, лучше работать с помощником.

  Обратите внимание

  Главный принцип, как правильно согнуть профиль горячим способом – непрерывность процесса на каждом участке.

  То есть, помощник постоянно греет участок сгиба, работа не прерывается до получения окончательного результата. Подобный способ позволяет на месте исправлять ошибки, не начиная работу заново.

Затем обработанное место можно облить водой для закаливания. Если нагрузка не заготовку небольшая – можно этого не делать. По окончании формовки, пробки извлекаются с помощью мощного шурупа, либо просто выжигаются газовой горелкой.

Производная от этого способа – изготовление заготовок, которые затем привариваются к длинным пролетам. Этот способ хорош, когда профильная труба слишком габаритная, и заносить свободные концы не позволяет пространство рабочего места.

Да и песка для таких заготовок потребуется немало, не говоря о весе заполненной конструкции. Труба нарезается на куски нужной длины, они сгибаются по одному шаблону, затем конструкция собирается с помощью сварки.

Важно! Общее правило работ с нагревом: сварной шов профильной трубы (при его наличии) должен оставаться сбоку. В противном случае, при нагреве и приложенном усилии, шов может разойтись.

Несмотря на кажущуюся сложность, это самый популярный способ согнуть профильную трубу своими руками. Сварочный аппарат (и опытный сварщик) не требуется, паяльная лампа или газовая горелка есть у многих мастеров, песок и вовсе не дефицитный материал.

Сгибаем профтрубу «на холодную»

Такой способ подходит лишь для профиля небольшого размера, и при работе с большими радиусами. Преимущество – не требуются дополнительные материалы и оборудование. Чтобы согнуть профильную трубу без трубогиба холодным способом, потребуется изготовить шаблон. Он делается своими руками буквально из подножных материалов.

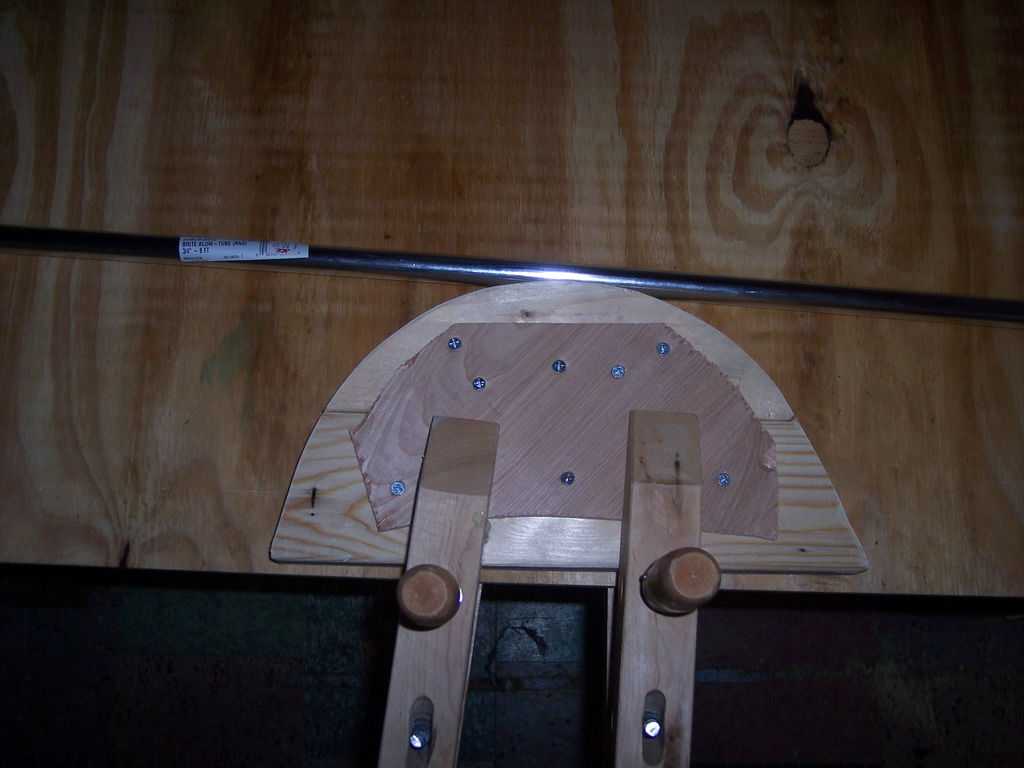

Главное условие – достаточная прочность шаблона, усилие при работе нешуточное. Если вам необходимо согнуть целую серию одинаковых заготовок, лучше приспособить для этого домкрат либо ручную лебедку.

В зависимости от размещения рабочей зоны, шаблон можно расположить не горизонтально, а вертикально, например, на стене сарая. Так проще контролировать процесс и закреплять механические приспособления.

Если на изготовленном шаблоне имеется надежный фиксатор заготовки, работы можно проводить «в одни руки», без помощника. Кстати, подобные приспособления применяются не только домашними мастерами.

Сменные шаблоны, изготовленные из металла, распространены в мастерских, занятых серийным производством металлических заготовок, так что оборудование можно отнести к разряду полупрофессиональных.

Если у вас нет свободного материала для изготовления полномасштабной формы, можно изготовить шаблон с помощью точечных фиксаторов точек изгиба. Подойдут мощные болты, саморезы, или крюки. Опоры располагаются по начерченному радиусу изгиба на минимально возможном расстоянии друг от друга.

Разумеется, точки крепления должны быть прочными, им придется выдерживать немалую нагрузку. Преимущество способа: используя одну макетную плоскость (как правило, это многослойная фанера толщиной не менее 12 мм), можно изгибать различные формы заготовки. Достаточно лишь переставить опоры.

При наличии сварочного аппарата, шаблон изготавливается из стального листа (4-6 мм). Такое приспособление пригодится для массового выпуска однотипных деталей. Шаблон более трудоемкий в плане изготовления, зато его прочность и качество выполнения работ позволяет гнуть профтрубу не хуже, чем на промышленных трубогибах.

 Кондуктор для изгиба профтрубы

Если вам приходится гнуть заготовки с разным радиусом, нет смысла всякий раз изготавливать шаблоны для одноразового использования. Можно взять прочную и толстую поверхность (сталь от 10 мм, или текстолит), и насверлить в ней отверстия с одинаковым шагом.

Устанавливая в отверстия втулки (или болты), вы сможете оперативно сконфигурировать шаблон для любого радиуса.

Неоспоримое преимущество – универсальность. Недостаток конструкции – качество изгиба значительно хуже, в сравнение с полноформатными шаблонами. Кроме того, изготовление такой конструкции потребует больших усилий и затрат.

Самый простой способ: использование рычага с насадкой

Качество обработки оставляет желать лучшего, зато оперативность и универсальность на высоте.

Чем длиннее рычаг – тем более массивную трубу можно согнуть.

Итог:
Оценив объемы работ по изготовлению заготовок из профильной трубы, мастер имеет возможность выбора: приобретать промышленное оборудование, обратиться в профильную мастерскую, либо создать приспособление самостоятельно.

Последний вариант мы рассмотрели в статье. Это не исчерпывающий список, вы можете самостоятельно разработать станок для сгибания профтрубы под определенные задачи.

Как сгибать трубки и когда это делать

Майк Гейгель, специалист по стратегическим услугам, Swagelok Pittsburgh и инструктор, Advanced Tube Bending, Swagelok Company

При проектировании и сборке новой гидравлической системы или при замене компонентов в существующем. Одно из первых решений, которое необходимо принять, заключается в том, должна ли система быть построена из труб из нержавеющей стали или трубы.

Хотя резьбовая труба исторически была надежным выбором в жидкостных системах, трубка является выгодной альтернативой по целому ряду причин. Одной из таких причин является возможность легкого изгиба и прокладки трубок, что может помочь операторам создать более сложную и эффективную конструкцию жидкостной системы с меньшим количеством точек соединения.

Запросить дополнительную информацию об обучении гибке труб

Краткий обзор между трубами и трубами

Изогнутые трубки могут обеспечить некоторые значительные преимущества по сравнению с традиционными трубами в различных промышленных жидкостных системах, в том числе:

• Меньшее количество соединений. Меньшее количество отдельных компонентов означает меньшее количество потенциальных мест утечки, что может повысить эффективность и уменьшить разливы и неорганизованные выбросы.
• Экономия времени. Трубные системы не только обеспечивают более простую установку, но и изгибы труб могут сэкономить время операторов, устраняя необходимость резать, удалять заусенцы и устанавливать новый фитинг для каждого простого изменения направления.
• Меньше турбулентности. Изгибы позволяют жидкости течь легче, чем через серию нескольких фитингов.
• Меньшая занимаемая площадь. Изгибы труб и низкопрофильные трубки обеспечивают более компактную площадь основания системы и облегчают доступ к находящемуся рядом оборудованию для обслуживания.

Передовой опыт в области гибки труб

Чтобы максимально использовать преимущества гибки труб, важно быть уверенным, что вы понимаете, как определить, где изгибы труб наиболее применимы в ваших системах, передовые методы изготовления высококачественных изгибов и как используйте правильное оборудование. Ниже приведены рекомендации по принятию решения о том, когда следует сгибать трубы и как обеспечить безопасность и эффективность системы.

1.) Определите, будет ли трубка предпочтительнее трубы. Здесь необходимо сделать несколько замечаний. Чтобы выполнить желаемый участок с использованием трубы, трубу необходимо разрезать, очистить от заусенцев и нарезать резьбу. Вся наружная резьба должна быть обмотана лентой из ПТФЭ или покрыта герметиком. Затем фитинги затягиваются гаечным ключом. Хорошо построенная система может обеспечить высокую надежность, но процесс сборки может занимать значительное количество рабочего времени, особенно для сложного системного приложения. Кроме того, каждое новое введенное фитинговое соединение является потенциальной точкой утечки, даже если оно было собрано опытным сборщиком, а дополнительные точки утечки могут привести к увеличению выбросов.

Здесь трубка может дать некоторые преимущества. Его также необходимо обрезать и удалить заусенцы, но большинство изменений направления можно выполнить с помощью изгиба вместо нового фитинга. Одна изогнутая труба может выполнять несколько изменений направления, в отличие от трубы, где требуется много различных участков и фитинговых соединений. Кроме того, по сравнению с отводом трубы, изгиб трубы создает меньшую турбулентность при протекании через него системной среды. Трубка также легче трубы и не требует большого количества дополнительных опор.

2.) Определите, как вы будете выполнять изменения направления . Изменение направления будет осуществляться за счет изгибов или соединения отдельных отрезков труб с помощью высококачественных трубных фитингов. Изгибы применимы для многих изменений направления, но ваш выбор между изгибом или фитингом во многом зависит от ситуации.

Простые изменения направления на 90 градусов (как показано здесь), которые полезны для любых необходимых смещений в вашей линии, часто могут быть наиболее эффективно выполнены с помощью изгибов. Например, если трубопровод должен проходить через панель, не препятствуя легкому доступу (как показано здесь), серия из 9Изгибы под углом 0 градусов могут быть эффективными. Изгиб также удобен в ограниченных пространствах, где несколько отрезков трубы должны менять направление в непосредственной близости друг от друга. Также могут применяться более сложные методы, такие как прокатка со смещением, параллельные, сложные и сегментированные изгибы, которые могут потребовать продвинутых навыков и опыта в области гибки.

Изгибы применимы не везде. Требуется минимальная длина трубки, чтобы согнуть ее, но при этом обеспечить безопасную установку трубки в трубный фитинг. Если вы имеете дело с несколькими короткими отрезками труб, более целесообразно использовать фитинговые соединения для изменения направления. Кроме того, если определенное требуемое изменение направления потребует более сложного изгиба, чем вам удобно делать, может быть полезно использовать фитинг. Эта ситуация показывает, почему следование передовым методам так важно для создания безопасных, эффективных и экономичных систем с изогнутыми трубками.

3.) Убедитесь, что у вас есть необходимые навыки для гибки труб. Гибка труб — это не только мастерство, но и искусство, требующее от техников мыслить в трех измерениях, чтобы превратить проекты на бумаге в физические системы.

Операторы также должны знать, как использовать трубогиб и другое оборудование для выполнения точных и качественных изгибов. Есть два распространенных вида оборудования, которые применимы во многих случаях гибки: ручной трубогиб и настольный трубогиб. В следующих видеороликах вы можете найти практические инструкции по использованию каждого типа трубогиба:

Как пользоваться ручным трубогибом:

Из этого видео вы узнаете, как использовать ручной трубогиб для точного и эффективного изгиба труб на 90° и 180°. Ручные трубогибы Swagelok ^® обеспечивают стабильные высококачественные изгибы труб, изготовленных из большинства материалов, используемых с трубными обжимными фитингами Swagelok.

Как пользоваться настольным трубогибом:

Из этого пошагового обучающего видео вы узнаете, как использовать настольный трубогиб Swagelok ^® для получения точных, воспроизводимых и высококачественных изгибов труб. изготовлен из большинства материалов.

Следуя рекомендациям, изложенным в этих видеороликах, можно помочь техническим специалистам избежать множества распространенных дефектов, которые могут поставить под угрозу целостность даже самых простых изгибов, что приведет к пустой трате времени, труда и денег.

Учебные курсы могут иметь неоценимое значение для обучения техников практическим знаниям, необходимым для создания безопасных и эффективных жидкостных систем с изогнутыми трубками. Вот почему компания Swagelok разработала учебные курсы по гибке труб — от основ до более продвинутых методов — чтобы помочь специалистам по жидкостным системам освоить практические навыки, которые они могут применять на своих предприятиях. Если вы хотите узнать больше о том, как мы можем помочь вам улучшить ваши навыки гибки труб, свяжитесь с нашей командой сегодня.

Запросить дополнительную информацию об обучении гибке труб

Robitec | Гибочные станки для промышленного строительства, судостроения и оффшорной промышленности

Гибочные станки для малых линий и одиночных гибов

Автоматический гибочный станок с ЧПУ с большим запасом мощности

Гибочные станки с многоярусными гибочными инструментами 2 Станки для гибки твердых материалов

Многие километры труб встраиваются в корабли и морские установки. Сложные химические предприятия, нефтеперерабатывающие заводы и электростанции также имеют такие же длинные сети трубопроводов. Учитывая эти количества, ясно одно: обработка труб играет важную роль. Его производство должно быть очень эффективным. Все трубопроводные системы должны быть изготовлены максимально быстро и точно. При этом должны быть соблюдены как экономические, так и экологические требования.

Требования к технологии гибки

В соответствии с постоянно растущими требованиями к технологии гибки мы разработали станки для холодной гибки тяжелых труб. Чтобы удовлетворить эти требования, необходимо гарантировать эффективную и точную обработку высокопрочных материалов и очень больших толстостенных/тонкостенных труб. В зависимости от поставленной задачи также используются специальные трубы, такие как трубы с двойными стенками или фланцевые трубы, готовые к интеграции в существующие системы.

Различные радиусы изгиба

Наши машины для холодной гибки труб Heavy Duty производят широкий диапазон радиусов изгиба, даже радиусы, которые меньше диаметра самой трубы. Они также разработаны, чтобы выдерживать постоянное использование при больших нагрузках и имеют самое сильное усилие на изгиб. Это связано с тем, что технология, которую мы разрабатываем, всегда основана на очень стабильной базовой машине. Это основание надежно поглощает огромные силы, возникающие при изгибе, и имеет достаточный запас энергии в области зажимных функций.

Кроме того, наша система Heavy Duty также позволяет сгибать двустенные и фланцевые трубы, которые можно интегрировать непосредственно в существующие системы. Чтобы предотвратить остаточную длину труб во время производства, мы включили оптимизацию остаточной длины труб и измерение длины в наши машинные системы. Эти универсальные и мощные опции доступны для труб диаметром до 419 x 21,4 мм и позволяют значительно повысить производительность.

Всесторонний опыт

Мы разрабатываем подходящие решения для самых сложных производственных задач. Неважно, нужны ли вам машины с длиной расширения труб более 40 метров или полный цех труб со встроенным магазином труб и автоматическим устройством подачи труб: максимальная производительность, высочайшая степень готовности и перспективная технология производства — наши гарантии для вашего производства. успех. Это включает в себя постоянное наличие запасных частей и изготовление отдельных компонентов на собственном заводе без задержек. Вы получаете выгоду не только от быстрого реагирования, но и от минимального времени простоя в критических случаях. Наряду с этими выдающимися характеристиками, наши системы просты и интуитивно понятны в эксплуатации. Они также могут быть легко подключены ко всем соответствующим сетям и программам.

Наша опытная команда с радостью поможет вам в планировании и внедрении системы, разработанной с учетом ваших потребностей.

Массивная модель станка

Машины серии HD предназначены для непрерывной работы при больших нагрузках. Их особенно высокий уровень жесткости предотвращает скручивание корпуса станка при воздействии высоких зажимных усилий, что обеспечивает высокое качество гибки. Эти удобные в использовании машины также могут быть легко подключены ко всем соответствующим сетям и программам. Точно так же высокая степень автоматизации позволяет оптимизировать серийное и/или единичное производство.

Обзор отдельных трубогибочных станков серии Heavy Duty

СР 60

Электрогидравлический станок для холодной гибки труб

СР 80

Полуавтоматическая электрогидравлическая машина для холодной гибки труб

100 СР

Полуавтоматическая электрогидравлическая машина для холодной гибки труб с управлением SPS

СР 165

Полуавтоматическая электрогидравлическая машина для холодной гибки труб с управлением SPS

220 СР

Электрогидравлический станок для холодной гибки труб

265 СР

Полуавтоматическая электрогидравлическая машина для холодной гибки труб с управлением SPS

320 СР

Электрогидравлический станок для холодной гибки труб

350 сомони

Полуавтоматическая электрогидравлическая машина для холодной гибки труб с управлением SPS

СР 420

Полуавтоматическая электрогидравлическая машина для холодной гибки труб с SPS-управлением

ЧПУ 60 HD

Автоматический электрогидравлический станок для холодной гибки труб с устройством позиционирования труб и ЧПУ.
