ГОСТ плиты перекрытия многопустотные, производство, вес
Плиты перекрытия – это строительный материал, полученный из железобетона, который используют при возведении этажей. Благодаря своей универсальности представленные изделия стали активно применяться при строительстве многоэтажек и коттеджей. Монтаж каждой плиты перекрытия осуществляется отдельно друг от друга, но в результате удается получить монолитное железобетонное перекрытие.
Содержание
- 1 Описание
- 2 Расчет
- 3 Размеры и вес
- 4 Процесс изготовления
Описание
В области современного строительства возникают и другие виды перекрытия, которые можно использовать вместо плит, но, тем не менее, самыми востребованными по-прежнему остаются плиты перекрытия серии 1.141 1.
Причина такой востребонности состоит в том, что изделия обладают большим количеством положительных свойств:
- доступная стоимость;
- высокие показатели прочности;
- простота монтажа;
- отличные показатели тепло- и звукоизоляции.
Как выглядят плита перекрытия пк 15, можно увидеть и узнать из данной статьи.
На видео -многопустотные плиты перекрытия, гост:
Что из себя представляют ребристые плиты перекрытия указано в статье.
Плиты перекрытия серии 1.141 1 обладают такими характеристиками, как ширина, длина и нагрузки. Стандартной нагрузкой для изделия считается 800 кг/м2.
Многопустотные сборные изделия получают по ГОСТу 9561-91. Их конструкция предусматривает наличие многопустотных сборных плит, толщина которых 220 мм. Еще имеют ударение на ригели. В результате получается монолитное жесткое перекрытие.
Служат подобные изделия для обустройства межэтажных или чердачных перекрытий при возведении домов общественного или промышленного назначения, предусматривающие стальной или монолитный каркас.
Сборные железобетонные плиты перекрытия размеры по ГОСТу указаны в данной статье.
Получают плиты перекрытия из бетона высокого качества, благодаря ему удается производить поперечную резку материала. В результате становится возможным перекрыть комнаты с криволинейной стеной или отверстием.
Стабильные показатели прочности позволяют получить одинаковый плиточный прогиб, благодаря чему нет необходимости выравнивать потолочную поверхности при монтаже.
Безопалубное формирование плиты позволяет получить отличную несущую способность. Многопустотная плита обладает отличными характеристиками:
- прочность и шумопоглощения,
- водонепроницаемость и морозостойкость.
Для материала, который используют в ходе изготовления плиты, характерные высокие показатели пожарной безопасности.
Плиты перекрытия пб размеры гост и другие технические данные указаны в статье.
Расчет
Вычислительные мероприятия для многопустотной плиты осуществляется для того, что определить прочность при всех возможных нагрузках, а также проведение вычислений позволяет выбрать самый подходящий тип изделия, который будет отвечать всем параметрам огнестойкости.
Кроме этого, при расчете можно определить дополнительное усиление всей конструкции, в общем.
Каков расчет пустотной плиты перекрытия подробно рассказывается в данной статье.
Во время расчета многопустотных плит необходимо принимать во внимание факторы, которые могут оказывать влияние на предел прочности и огнестойкости. В ходе выполнения расчетов вычисляется не только предполагаемая нагрузка на 1 м2 , а также свойства огнестойкости, которые играют огромную роль при дальнейшей эксплуатации жилища.
В большинстве случаев расчет рассматриваемого изделия осуществляют специалисты, которые имеют необходимый допуск. В ходе полученных данных удается подобрать многопустотную плиту, которая в состоянии выдержать все нагрузки, которые будет испытывать дом. Помимо этого, все произведенные вычисления позволяют определить необходимый расход строительных материалов.
Какова толщина монолитного перекрытия частного дома, указано в описании статьи.

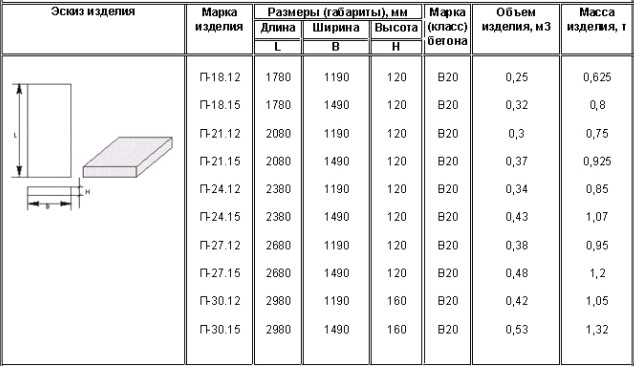

Размеры и вес
Что касается этих параметров, то для каждого вида изделия имеются свой вес и размеры:
- Пустотные размеры могут достигать таких размеров 114-20з мм. Благодаря наличию цилиндрических пустот становится возможным снизить массу плиты и улучшить шумоизоляцию дома. Значение толщины дома может составлять 220 мм, но имеются плиты с толщиной 260 и 300 мм.
- Сплошные плиты не имеют пустот, а их длина составляет до 6,6 м, ширина – 3 м, толщина – 120-160 мм.
- Пустотелые изготовляются длиной 12 м, ширина может варьироваться от 1,5 до 2,4 м.
- Ребристые плиты обладают П-образным сечением. Их длина составляет 8,8 м, ширина – 1,5 м, высота – 400 мм.
Благодаря наличию цилиндрических пустот становится возможным снизить массу плиты и улучшить шумоизоляцию дома. Значение толщины дома может составлять 220 мм, но имеются плиты с толщиной 260 и 300 мм.Что касается веса плит перекрытия, то этот параметр зависит от толщины:
- при толщине 1,5 мм вес составит 1290-2950 кг,
- при толщине 1,2 мм вес составит 970-220 кг,
- при толщине 1 мм вес – 700 – 1875 кг.
Какова маркировка плит перекрытия пустотных по ГОСТу указано в статье.
Процесс изготовления
Все технологическое оснащение расположено в пролетах, которые оснащены мостовыми кранами и формовочными постами.
В свою очередь, на формовочных постах имеются бетоноукладчики с бункерами, виброплощадками. Подача бетонного раствора производится с бетонных узлов посредствам бетоновозных эстакад.
На видео – производство многопустотных плит перекрытия:
Двутавровая балка 20 размеры и другие технические данные материала, который подходит для перекрытия можно узнать из данной статьи.
Процесс обработки высокими температурами осуществляется в ямных камерах. Здесь используют острый апр. Все операции по транспортизации в пролете производятся двумя мостовыми кранами.
Все мероприятия по производству плит осуществляют на 5 постах:
- Подготовка форм. Здесь осуществляют обрезку арматуры, чистку, смазку изделий и укладку стержней.
- Формование.
- Термическая обработка.
- Доводка и контроль качества;
- Выдержка продукта после термообработки.
О том какова цена двутавровой деревянной балки для перекрытия дома, можно узнать из статьи.
Весь технологический процесс получения плит перекрытий производится в следующей последовательности:
- Когда была произведена обработка высокими температурами, то поддон с материалом монтируют на пост подготовки. Для этого используют автоматический захват.
- Осуществляется обрезка арматурных стержней.
- Плиту снимают с поддоном, используя кран, а затем переносят на вывозную тележку. Там происходить очистка изделия от пыли, наплывов бетона, маркировка.
- С поверхности поддона удаляют остатки бетона, обрезка арматуры и очищение упоры. Также на этом этапе выполняется смазка рабочей поверхности поддона и упоров.
- Не отходя от этого поста, рабочие выполняют укладку сеток и стержневой арматуры. Перед этим ее предварительно нагревают при помощи электротермического метода в обоурдваоениУЭС-6. В завершении выполняется укрепление в специальных упорах.
- При помощи крана подготовленный поддон переносят на пост формирования, а затем выполняют укладку бетонного раствора. На поддоне выполнятся фиксирование бортовой насадки, вводятся вибровкладыши. Теперь можно переходить к монтажу каркасы и монтажные петли.
- После всех этих действий можно переходить к укладке подстилающего слоя, внедрением вибросола. Благодаря этому удается получить ровные и пластический слой бетона.
- Далее процесс изготовления предполагает выполнение дальнейшей укладки, разравнивания и уплотнения бетонного раствора. Здесь будет использоваться пригруз.
- Когда вибрирование окончено, выполняется очистка краев формы от подливов бетонного раствора.
- Выполняют отверстия под петли, а затем монтируют пробки с высотой 130 мм.
- Поддон с продукцией монтируют в ямную пропарочную камеру и осуществляют термовлажностную обработку. После этого весь цикл повторяется.
В завершении выполняется укрепление в специальных упорах.
Каковые размеры деревянной балки для междуэтажного перекрытия рассказывается в данной статье.
Плиты перекрытия – это очень значимый на сегодняшний день строительный материал. Благодаря такому изделию стало возможным возводить дома с большим количеством этажей и не переживать за прочность и надежность. Размеры плит перекрытия могут быть самые различные, благодаря чему удается подобрать самым подходящий для того, чтобы плита смогла выдерживать оказываемую на нее нагрузку.
Плиты перекрытия ПК 58-15-8 Цена размеры вес ГОСТ
Плита перекрытия ПК 58-15-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно ГОСТа 9561-91. Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов.
Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия ПК 58-15 — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники — подъемного крана. Плиты пустотные являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения.
Производитель обязан обеспечить строгий контроль качества всех предлагаемых железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться плиты пк 58.15.8 должны исключительно в заводских условиях и согласно нормативам ГОСТа. Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту порядка восемьсот килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:
ПК 58-15-6 | пк 58. |
ПК 58-15-8 | пк 58-15.8 |
ПК 58-15-10 | пк 58.15.12,5 |
ПК 58-15-12,5 | пк 58х15 |
ПК 58-15-16 | пк 58-15.16 |
15
Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать.
Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край плиты 58-15 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление. На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения.
Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры. Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.
Бетонные плиты — Несущая способность
Несущая способность свободно опертых бетонных плит.
Спонсируемые ссылки
Нагрузочные возможности простого поддерживаемых бетонных плит:
| Толщина (мм) | Самос. м 2 ) | Общая нагрузка | Пролет (м) | ||
|---|---|---|---|---|---|
| кг/м 2 | kN/m 2 | ||||
| 100 | 240 | 500 | 740 | 7. 26 | 2.4 |
| 125 | 300 | 500 | 800 | 7,85 | 3,0 |
| 150 | 360 | 500 | 860 | 8,44 | 3,6 |
.Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Когда напряжение становится слишком большим для затвердевшего бетона, плита треснет, чтобы уменьшить давление. Это особенно часто встречается в теплую погоду. Если в смеси было использовано слишком много воды, после испарения лишней воды в плите остаются большие пустоты, которые делают бетон более слабым и склонным к растрескиванию. Это широко известно как усадочное растрескивание. Для борьбы с усадочным растрескиванием в плиту добавляют контрольные швы. Контрольные швы представляют собой канавки, которые врезаются в новый бетон или выпиливаются в бетоне после того, как он достигнет своего первоначального состояния. Контрольные швы создают слабое место в плите, поэтому при усадке бетона он будет трескаться в стыке, а не в плите.
Заполнение компенсационных швов гибким материалом будет действовать как удар, чтобы снять напряжение и предотвратить растрескивание в будущем. Вздутие, оседание и перегрузка — другие распространенные типы трещин в бетоне. Трещины пучения возникают после цикла замораживания-оттаивания, когда мерзлый грунт поднимается и оседает при оттаивании грунта. Если плита не может свободно перемещаться с почвой, плита треснет. Усадочные трещины возникают, если в земле есть пустоты, и земля продолжает оседать. Трещины от перегрузки возникают, когда на верхнюю часть плиты оказывается чрезмерный вес, который слишком велик для грунта. Паутинные трещины и трещины, образующие корку, наносят эстетический ущерб, но не представляют реальной угрозы для бетона. Вместо этого они визуально непривлекательны, но не вызывают структурных проблем.
