Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

1. Для чего в автономной системе водоснабжения нужна насосная станция
2. Конструктивные особенности насосной установки
3. С чего начать
4. Выбираем место для установки
5. Как осуществляется процесс сборки
6. Рекомендации по установке
7. Какие элементы насосной станции можно изготовить самостоятельно

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

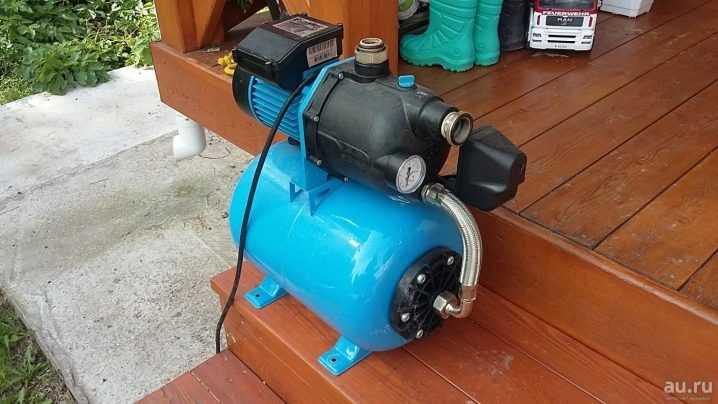

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

• подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
• обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
• обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

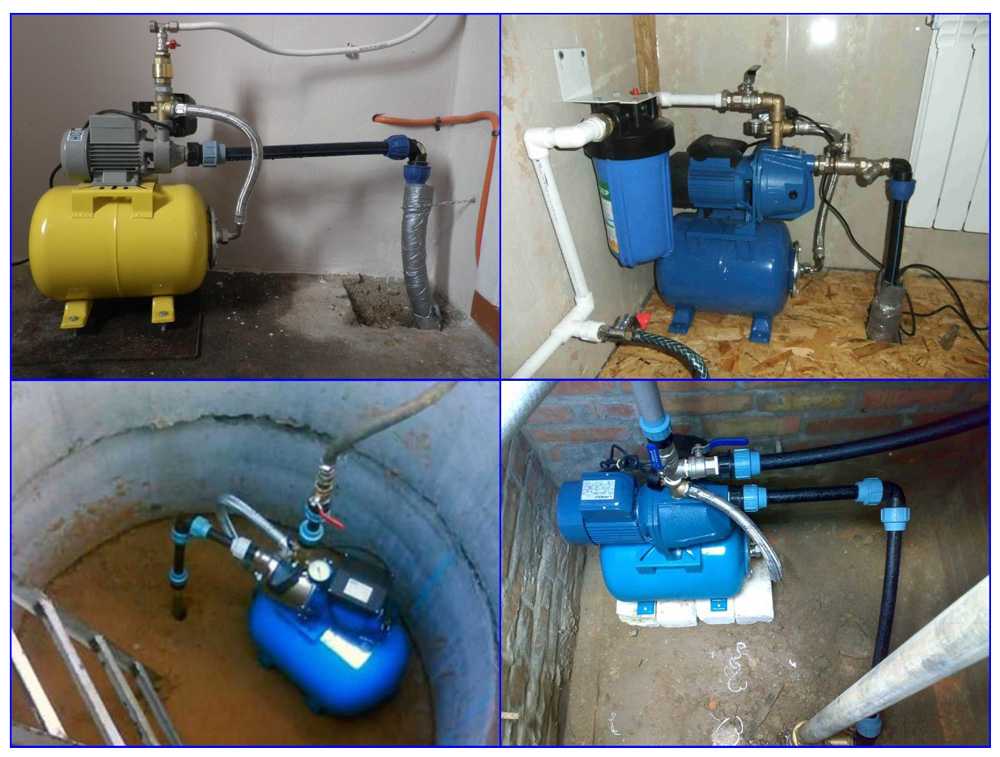

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

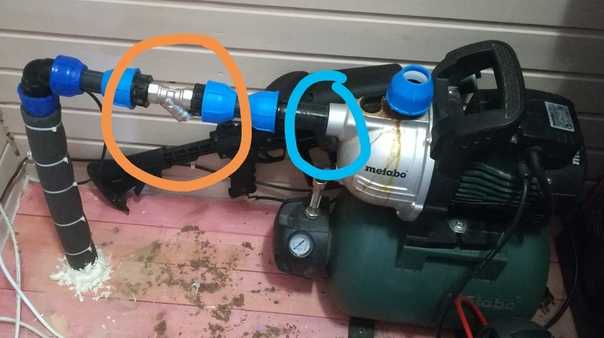

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

• емкость объемом не менее 30 л;
• резиновая мембрана соответствующего диаметра;
• реле давления;
• манометр;
• набор фитингов;
• запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Как установить насосную станцию для колодца в частном доме своими руками: Пошаговая инструкция +Видео

Дома в частном секторе редко имеют подключение к центральной системе водоснабжения, по этой причине собственники недвижимости организуют собственные источники воды. Мало организовать место забора жидкости, ее требуется транспортировать в дом, для этого устанавливается насосная станция.

Часто возникает вопрос, можно ли произвести монтаж своими силами?

Следуя определенной инструкции и зная все «подводные камни» вполне реально. В статье пойдет речь о таком источнике, как колодец, и какая схема подключения насосной станции к колодцу.

Содержание статьи:

• 1 Общие сведения
  • 1.1 Функции насосной станции
  • 1.2 Элементы насосной установки
  • 1.3 Основные устройства станции
    • 1.3.1 Насос
    • 1.3.2 Фильтр механической очистки
    • 1.3.3 Обратный клапан
    • 1.3.4 Гидроаккумулятор
    • 1.3.5 Гидробак
    • 1.3.6 Автоматический блок
• 2 Монтаж своими руками
  • 2.1 Параметры
  • 2.2 Формула
  • 2.3 Пример
  • 2.4 Характеристика источника
  • 2.5 Как выбрать место для установки
  • 2.6 Сборка
  • 2.7 Потребуется
• 3 Итоги

Общие сведения

Функции насосной станции

1. Поднятие ресурса из колодца
2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
3. Устранение воздушных пробок
4. Обеспечение и поддержание требуемого давления в системе
5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Насосная установка отличается от обычных агрегатов для откачки жидкости тем, что ей не требуется бесперебойная работа. Она автоматически включается, когда уровень воды в гидроаккумуляторе стал минимальным, и отключается, если он поднялся до требуемой отметки. Таким образом, оборудование меньше изнашивается.

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Основные устройства станции

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Обратный клапан

Купирует движение воды в обратном направлении.

Гидроаккумулятор

Гидроаккумулятор – это металлический бак, разделенный внутри на две секции мембраной. В одной части находится жидкость в другой воздух.

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Гидробак

Обеспечивает постоянный напор воды и страхует от гудроударов.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить.

Характеристика источника

Главный критерий – это глубина источника. От нее и архитектуры дома зависят многие факторы выбора насосной станции.

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
2. Другой конец шланга подсоединяется к насосному входному патрубку
3. Насос соединяется с гидробаком при помощи шланга.
4. На гидробак устанавливается реле.
5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
6. Станция подключается к электропитанию. Проводится первичный запуск.

На вход и выход насосной станции обязательно монтируются запорные краны, чтобы в случае необходимости перекрыть воду и осуществить требуемые действия, будь то ремонт или техническое обслуживание.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами. Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы.

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

• Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
• Мембрана нужного размера
• Реле давления
• Прибор для измерения давления
• Переходники
• Шаровые краны.

Итоги

Четко следуя пошаговой схеме сборки и подключения агрегата, можно получить гарантию продуктивной работы насосной станции.

Планирование микрогидроэнергетической системы | Министерство энергетики

Энергосбережение

Чтобы узнать, подойдет ли вам микрогидроэлектростанция, определите доступное вертикальное расстояние (напор) и поток (количество) воды.

Чтобы построить микрогидроэлектростанцию, вам нужен доступ к проточной воде на вашем участке. Должно быть достаточное количество падающей воды, что обычно, но не всегда, означает, что лучше всего подходят холмистые или гористые участки. Другие соображения для потенциального участка микро-ГЭС включают ее выходную мощность, экономику, разрешения и права на воду.

Чтобы понять, подойдет ли вам микрогидроэлектростанция, вам необходимо определить количество энергии, которое вы можете получить от проточной воды на вашем участке. Это включает в себя определение следующих двух вещей:

• Напор — вертикальное расстояние, на которое падает вода
• Поток — количество падающей воды.

После того, как вы определили напор и расход, вы можете использовать простое уравнение для оценки выходной мощности системы с КПД от 50% до 70% или более, что характерно для большинства микрогидроэнергетических систем.

Просто умножьте чистый напор (расстояние по вертикали, доступное после вычета потерь, таких как трение трубы — потери будут зависеть, среди прочего, от размера трубы, но для предварительных расчетов могут составлять от 5 до 10 процентов) на расход (используйте галлоны США в минуту), деленный на 10. Это даст вам выходную мощность системы в ваттах (Вт). Уравнение выглядит следующим образом:

[чистый напор (футы) × расход (гал/мин)] ÷ 10 = Вт (мощность или ватты)

Определение «головы» на вашем потенциальном участке микро-ГЭС

На потенциальном участке микро-ГЭС напор – это вертикальное расстояние, на которое падает вода. При оценке потенциального участка напор обычно измеряют в футах, метрах или единицах давления. Напор также зависит от характеристик канала или трубы, по которой он течет.

Большинство микрогидроэлектростанций относятся к категории низконапорных и высоконапорных. Чем выше напор, тем лучше, потому что вам потребуется меньше воды для производства заданного количества энергии, и вы можете использовать меньшее и менее дорогое оборудование. Низкий напор относится к изменению высоты менее чем на 66 футов (20 метров), а сверхнизкий напор относится к изменению высоты менее чем на 10 футов (3 метра). Вертикальный перепад менее 2 футов (0,6 метра), вероятно, сделает маломасштабную гидроэлектрическую систему невозможной.

Тем не менее, для очень малых объемов выработки электроэнергии текущий поток с толщиной воды всего 13 дюймов может поддерживать работу погружной турбины. Этот тип турбины изначально использовался для питания научных приборов, буксируемых за кораблями для разведки нефти, и похож на некоторые гидрокинетические энергетические системы, работающие от речных или приливных течений.

При определении напора необходимо учитывать как валовой, так и чистый напор. Общий напор — это расстояние по вертикали между верхним уровнем уровня воды в форбазе, где крепится водовод (или труба), по которому вода под давлением подается, и уровнем воды, куда сбрасывается вода из турбины. Чистый напор равен общему напору за вычетом потерь из-за трения и турбулентности в трубопроводе.

Самый точный способ определить общий напор — это провести профессиональный осмотр участка. Чтобы получить приблизительную оценку, вы можете использовать карты Геологической службы США для вашего района или метод шланга-трубы.

Метод шланг-трубка для определения напора включает в себя измерение глубины потока по ширине потока, который вы собираетесь использовать для своей системы, — от точки, в которой вы хотите разместить затвор, до точки, в которой вы хотите поставить турбину. Вам понадобится следующее:

• Помощник
• Садовый шланг малого диаметра длиной 20–30 футов (6–9 метров) или другая гибкая трубка
• Воронка
• Критерий или измерительная лента.
• Протяните шланг или трубку вниз по каналу потока от точки, которая является наиболее подходящей отметкой для впуска затвора. Попросите вашего помощника держать верхний конец шланга с воронкой под водой как можно ближе к поверхности.
• Тем временем поднимите нижний конец, пока из него не перестанет течь вода. Измерьте вертикальное расстояние между вашим концом трубки и поверхностью воды. Это валовой напор для данного участка потока.
• Попросите вашего помощника подойти к вам и поместить воронку в ту же точку, где вы проводили измерения. Затем идите вниз по течению и повторите процедуру. Продолжайте проводить измерения, пока не достигнете точки, где вы планируете разместить турбину.

Сумма этих измерений даст вам приблизительное представление о валовом напоре для вашего объекта.

Примечание: из-за давления воды на передний конец шланга вода может продолжать течь по шлангу даже после того, как оба конца шланга выровнены. Вы можете вычесть дюйм или два (2–5 сантиметров) из каждого измерения, чтобы учесть это. Лучше быть осторожным в этих предварительных измерениях общего напора.

Если ваши предварительные оценки кажутся благоприятными, вы захотите получить более точные измерения. Как уже говорилось, самый точный способ определить голову — это провести профессиональный осмотр вашего сайта. Но если вы знаете, что на вашем участке есть перепад высот в несколько сотен футов, вы можете использовать авиационный высотомер. Вы можете купить, одолжить или арендовать высотомер в небольшом аэропорту или аэроклубе. Однако предостережение: хотя использование альтиметра может быть дешевле, чем наем профессионального геодезиста, ваши измерения будут менее точными. Кроме того, вам придется учитывать влияние атмосферного давления и при необходимости калибровать высотомер.

Определение «потока» на потенциальном участке микро-ГЭС

Количество воды, падающей с потенциальной площадки микро-ГЭС, называется потоком. Измеряется в галлонах в минуту, кубических футах в секунду или литрах в секунду.

Самый простой способ определить сток вашего ручья — получить данные из следующих местных отделений:

• Геологическая служба США
• Инженерный корпус армии США
• Министерство сельского хозяйства США
• Инженер вашего округа
• Местное водоснабжение противопаводковых служб.

Если вы не можете получить существующие данные, вам необходимо провести собственные измерения расхода. Вы можете измерить поток, используя метод ведра или взвешенного поплавка.

Метод ведра

Метод ведра включает перекрытие ручья бревнами или досками, чтобы отвести его поток в ведро или контейнер. Скорость, с которой контейнер наполняется, является скоростью потока.

Например, ведро объемом 5 галлонов, которое наполняется за 1 минуту, означает, что скорость потока воды в вашем ручье составляет 5 галлонов в минуту.

Взвешенно-плавающий метод

Другой способ измерения расхода включает измерение глубины потока по ширине потока и выпуск взвешенного поплавка выше по течению от ваших измерений. Из-за соображений безопасности на воде этот метод не рекомендуется, если течение быстрое и/или над вашими икрами. Вам понадобится:

• Помощник
• Рулетка
• Аршин или измерительная линейка
• Поплавок с грузом, например пластиковая бутылка, наполовину заполненная водой
• Секундомер
• Немного миллиметровой бумаги.

С помощью этого оборудования вы можете рассчитать расход для поперечного сечения русла реки при самом низком уровне воды.

1. Сначала выберите участок ручья с самым прямым руслом и наиболее равномерной глубиной и шириной.
2. В самом узком месте измерьте ширину ручья.
3. Затем, держа линейку вертикально, пройдите через ручей и измерьте глубину воды с шагом в один фут. Чтобы облегчить процесс, натяните веревку или веревку, на которой отмечены приращения, по ширине ручья.
4. Отметьте глубину на миллиметровой бумаге, чтобы получить профиль поперечного сечения ручья.
5. Определите площадь каждой секции, рассчитав площади прямоугольников (площадь = длина × ширина) и прямоугольных треугольников (площадь = ½ основания × высота) в каждой секции.
6. Затем от той же точки, где вы измерили ширину ручья, отметьте точку не менее чем в 20 футах выше по течению.
7. Отпустите утяжеленный поплавок посреди потока и запишите время, которое требуется поплавку, чтобы добраться до исходной точки ниже по течению. Не позволяйте поплавку волочиться по дну русла; если это так, используйте меньший поплавок.
8. Разделите расстояние между двумя точками на время плавания в секундах, чтобы получить скорость потока в футах в секунду. Чем больше раз вы повторите эту процедуру, тем точнее будет ваше измерение скорости потока.
9. Умножьте среднюю скорость на площадь поперечного сечения потока.
10. Затем умножьте результат на коэффициент, учитывающий неровность русла ручья (0,8 для песчаного русла, 0,7 для русла с мелкими и средними камнями и 0,6 для русла с большим количеством крупных камней). Результат даст вам скорость потока в кубических футах или метрах в секунду.

Расход воды может сильно меняться в течение года, поэтому важен сезон, в течение которого вы проводите измерения расхода. Если вы не планируете строить резервуар для хранения, вы можете использовать самый низкий средний расход за год в качестве основы для проектирования вашей системы. Однако, если у вас есть юридические ограничения на количество воды, которую вы можете отводить из своего ручья в определенное время года, используйте средний расход в период наибольшего ожидаемого спроса на электроэнергию.

экономика

Если вы определите на основе расчетной выходной мощности, что микрогидроэнергетическая система будет осуществима, то вы сможете определить, имеет ли она экономический смысл.

Поскольку экономия энергии стоит меньше, чем ее производство, убедитесь, что ваш дом максимально энергоэффективен, сократите потребление электроэнергии, чтобы не покупать систему, которая больше (и дороже), чем вам нужно.

Сложите все предполагаемые затраты на разработку и обслуживание сайта в течение ожидаемого срока службы вашего оборудования и разделите сумму на мощность системы в ваттах. Это скажет вам, сколько будет стоить система в долларах за ватт. Затем вы можете сравнить это со стоимостью электроэнергии, предоставляемой коммунальными службами или другими альтернативными источниками энергии.

Какими бы ни были первоначальные затраты, гидроэлектростанция обычно служит долго, и во многих случаях обслуживание не требует больших затрат. Кроме того, иногда на уровне штатов, коммунальных предприятий и федеральном уровне существуют различные финансовые стимулы для инвестиций в системы возобновляемых источников энергии. К ним относятся, среди прочего, льготы по подоходному налогу, освобождение от налога на имущество, освобождение штата от налога с продаж, кредитные программы и специальные программы грантов.

Разрешения и права на воду

При принятии решения об установке микрогидроэлектростанции на вашем участке вам также необходимо знать местные требования к разрешению и права на воду.

Независимо от того, будет ли ваша система подключена к сети или будет работать автономно, это повлияет на требования, которым вы должны следовать. Если ваша микро-ГЭС будет оказывать минимальное воздействие на окружающую среду, и вы не планируете продавать электроэнергию коммунальному предприятию, процесс получения разрешения, скорее всего, потребует минимальных усилий.

На местном уровне вашим первым контактным лицом должен быть окружной инженер. Ваше государственное энергетическое управление также может предоставить вам совет и помощь. Кроме того, вам необходимо связаться с Федеральной комиссией по регулированию энергетики и Инженерным корпусом армии США.

Вам также необходимо определить, сколько воды вы можете отвести из русла вашего ручья. Каждый штат контролирует права на воду; вам может понадобиться отдельное право на воду для производства электроэнергии, даже если у вас уже есть право на воду для другого использования.

См. «Планирование небольшой системы возобновляемой энергии» для получения дополнительной информации о кодексах штата и сообществе и требованиях к небольшим системам возобновляемой энергии.

• Учить больше
• Ссылки

Планирование микрогидроэнергетической системы

Системы микрогидроэнергетики
Узнать больше

Снижение потребления электроэнергии и затрат
Узнать больше

Планирование домашних систем возобновляемой энергии
Узнать больше

Оборудование баланса системы, необходимое для систем возобновляемой энергии
Узнать больше

Системы возобновляемой энергии, подключенные к сети
Узнать больше

Автономные или автономные системы возобновляемой энергии
Узнать больше

• Основы микрогидроэнергетики
• Национальная гидроэнергетическая ассоциация

Сколько стоит установка RV Hookups? (вода, электричество, канализация, подушка) • GudGear

151
акции

• Поделиться

• Твит

Дома на колесах отлично подходят в качестве дополнительного места для работы или проживания, а также для разбивки лагеря в интересном месте. Знание того, как установить подключение, необходимо для создания жилого пространства с водой, электричеством и канализацией. Планируете ли вы устанавливать подключения самостоятельно или нанять профессионала, установка всех типов подключений для жилых автофургонов требует затрат.

Стоимость установки разъемов для автодомов варьируется и колеблется от 430 долларов США (сделай сам) до 12 000 долларов США (профессиональная установка). Приведенная ниже стоимость описывает подключения к воде, электричеству, канализации и прокладкам.

Installing hookups yourself will save you hundreds – and even thousands – of dollars против найма профессионала. Существующие услуги в вашем доме на колесах также повлияют на объем работы (и стоимость).

Проекты по подключению жилых автофургонов сложны, но любой может справиться с работой при наличии надлежащих инструкций и необходимых навыков.

Содержание

Установка устройств для дома на колесах

Установка устройств для дома на колесах не должна быть сложным процессом.

Соберите нужные инструменты и проинформируйте себя заранее, и все будет готово в кратчайшие сроки.

Необходимые инструменты:

• Гравий или бетон для парковочной площадки
• Инструменты для копания земли
• Фильтровальная ткань
• Деревянный столб для крепления воды и электричества. Либо 4х4, либо 6х6.
• Остатки бетона или несколько мешков с сухим бетоном
• Труба из ХПВХ
• Тепловая лента
• Трубные хомуты
• Четырехдюймовая труба

Как сделать площадку для дома на колесах

Перед установкой любого подключения вам потребуется парковочная площадка. Подушечки поддерживают RV на ровной поверхности и не дают ему оседать на грязь или траву.

Доступно множество подкладок в зависимости от того, как вы планируете использовать свой дом на колесах. Наиболее распространены гравий и цемент .

• Гравийная подушка (Стоимость: 300 долларов США). На самом деле это довольно легко сделать самому. Положите фильтровальную ткань, попросите грузовик с гравием высыпать ее прямо на ткань и распределите вручную.
• Цементная подушка (стоимость 4000 долларов). Для этой работы вам, скорее всего, понадобится цементовоз и небольшая помощь. Не забудьте гравийную основу и арматуру для усиления площадки.

Выберите место, где вы будете парковать свой дом на колесах. Старайтесь держать его относительно близко к вашему дому, чтобы было легко подключить воду и электричество.

Имейте в виду, что над участком не должно быть низко висящих веток или линий электропередач.

Измерьте пространство для площадки, которая не менее чем на четыре фута шире и на четыре фута длиннее , чем ваш дом на колесах.

Начните с раскопок измеренного пространства и выравнивания земли. Постарайтесь зарыться в землю примерно на четыре-шесть дюймов (если ваш дом на колесах тяжелее, копайте глубже).

Постелите фильтрующую ткань, чтобы предотвратить размывание грязи под гравием после его укладки. После того, как площадка измерена, вырыта и установлена ​​фильтровальная ткань, вы можете засыпать гравием или бетоном.

Вам может понадобиться разрешение от вашего города или муниципалитета. Также было бы полезно получить мнение эксперта о толщине и размещении колодки.

Помните: подушка для дома на колесах — это основа вашего устройства. Вы хотите, чтобы это было сделано правильно с первого раза.

Установка стоек для подключения воды и электричества

После того, как вы установили площадку (и бетон высох), начните устанавливать деревянные стойки для подключения воды и электричества.

Не забудьте убедиться, что ваши посты находятся с правой стороны фургона! Один столб должен быть в состоянии удерживать оба соединения.

• Какой размер сообщения лучше всего подходит для подключения? Хотя столб 4×4 будет работать, я предпочитаю 6×6. Будет крепче и просторнее. Дополнительные затраты почти ничто по сравнению со всем проектом.
• Какая высота стойки для автодома? Вместо стандартных 4 футов можно рассмотреть 8 или даже 10 футов. На последнем столбе 6×6, который я установил, я установил движущийся фонарь на солнечных батареях. Вы даже можете использовать столб для бельевой веревки или чего-то еще.
• Установка столбов: Если вы использовали бетон для своей площадки, используйте остатки бетона, чтобы прочно установить столбы. Если вы использовали гравийную подушку, сухая заливка столбов бетоном поможет.

Мы сделали это со столбами забора, и гравий застынет почти так же прочно, как бетон. Мы просто придавили его 2X4.

Как сушить стойки

Отверстие для стоек должно быть около восьми дюймов в диаметре и 30 дюймов в глубину. Вставьте столбы, выровняйте их, а затем заполните либо остатками бетона, либо сухим бетоном.

Влага из земли смешивается с сухим бетоном и затвердевает. Если вы живете в более сухом климате, смешайте бетон с водой перед укладкой.

Как подключить воду в доме на колесах

Первое подключение, которое вы должны установить, это вода. Прежде чем копать траншею от источника воды до столба, позвоните в коммунальную службу, чтобы убедиться, что вы не копаете водопровод или газопровод.

Пригласить кого-нибудь к вам домой для проверки может стоить денег, но это экономия денег (и жизни).

Итак, сколько стоит установка водопровода для вашего дома на колесах?

• Стоимость подключения к водопроводу своими руками (Стоимость: 30 долларов США). Если у вас есть готовый запас воды, вам может понадобиться только водяной шланг, который протянется от вашего запаса до вашего дома на колесах. Это наиболее распространено, если вы ставите свой дом на колесах рядом с домом или коттеджем.
• Профессиональная водяная установка (Стоимость: 700 долларов США). Если вам нужно проложить трубы под землей, вам следует подумать о найме сантехника. Для этой работы вам также потребуется вырыть траншею.

Оба вышеперечисленных варианта основаны на наличии запаса воды под давлением. Если вам нужно выкопать колодец или подключиться к городскому водопроводу, стоимость будет выше.

Выкопать траншею ниже линии промерзания

Вырыть траншею для воды в доме на колесах очень важно, особенно если вы живете в регионе с суровыми зимами. Проведение водопроводной линии под землей и ниже линии промерзания гарантирует, что ваша водопроводная линия не замерзнет.

Траншея должна быть глубже линии промерзания и проходить от источника воды до поста. Рытье траншеи – самая сложная часть процесса.

Вы можете арендовать землеройную машину в магазине товаров для дома, чтобы она выполняла тяжелую работу за вас.

Установка трубы из ХПВХ в траншею и закрепление водопровода

Труба из ХПВХ дороже, чем труба из ПВХ, но она может выдерживать высокие температуры и лучше подходит для питьевой воды.

Проложите трубу из ХПВХ высокого класса через траншею и подключите ее к водопроводу. Оберните нагревательную ленту вокруг открытого водопровода, чтобы предотвратить замерзание. Используя хомуты, закрепите водопроводную трубу на стойке.

Завершить работу

Теперь, когда ваш водопровод подключен, заполните траншею цементом, а затем засыпьте ее землей. Добавьте кран, и все готово!

Узнайте больше о том, как принимать душ в походе.

Как подключить электричество дома на колесах

Установка электричества немного сложнее, чем установка водопровода или электричества. Если вы никогда раньше не работали с электроэнергией, возможно, лучше нанять опытного профессионала для выполнения этой работы.

Прежде чем погрузиться в проект подключения к электросети, вам нужно определить несколько вещей, касающихся вашего дома на колесах:

• Тип вилки, которую использует ваш дом на колесах (30 или 50 ампер)
• Если вы хотите установить телефон и кабель (это может подключить электрик)

Зная, какой ток потребляет ваш дом на колесах, вы сможете решить, какой тип выключателя вам нужен.

Обычные автодома могут иметь два типа ампер: 30 или 50. В руководстве по автодому должна быть необходимая информация.

Сколько стоит подключение к электросети для дома на колесах?

• Силовая установка своими руками (Стоимость: 100 долларов США). Если вы устанавливаете свой дом на колесах рядом с домом или коттеджем, вы, вероятно, можете обойтись без прокладки силового кабеля большого сечения к вашему дому на колесах. Расстояние не должно превышать 100 футов.
• Профессиональная электрическая установка (стоимость 1200 долларов США). Вам следует подумать о найме электрика, если ваш дом на колесах будет находиться более чем в 100 футах от розетки или если вы хотите купить кабель и подключить его к пункту обслуживания.

Должен ли я нанять электрика?

Если в вашем доме на колесах есть вилки на 30 или 50 ампер, лучше нанять профессионала. Неправильная установка питания может привести к повреждению и тяжелым травмам. Профессионалы в области электроснабжения знают размер необходимой проводки и безопасно установят питание от вашего дома до дома на колесах.

Однако вам не нужен электрик, чтобы выкопать траншею для линии электропередач. Если у вас остался траншейный комбайн из вашего проекта водопровода, всем будет намного проще.

Попросите электрика отметить, где будет траншея и как глубоко копать. Помните, что нельзя использовать ту же траншею, что и ватерлинию.

Установка устройства защиты от перенапряжения

Устройство защиты от перенапряжения защитит электроприборы вашего дома на колесах от короткого замыкания. Сетевой фильтр на 30 или 50 ампер вполне подойдет.

Как подключить канализационную систему дома на колесах

Теперь, когда вода и электричество готовы, последний шаг — установить канализационное подключение. Это самое простое подключение из всех, так как вам часто даже не нужно ничего делать.

Существует три способа подключения к канализации дома:

1.

Подключение к системе общего пользования

Это самый простой способ слить баки, но убедитесь, что он законный! В некоторых юрисдикциях это запрещено.

Стоимость: бесплатно (может потребоваться соединитель или муфта)

Если у вас есть зеленый свет, все, что вам нужно сделать, это найти канализационную заглушку во дворе и подключить канализационную линию.

2. Подключение к частной септической системе

Процесс подключения к септической системе очень похож на подключение к общественной системе.

Стоимость: Бесплатно (Вам может потребоваться соединитель или муфта)

Используйте четырехдюймовую трубу для подключения к септиктенку, чтобы у вас было куда сливать сточные воды.

Вот еще информация о выбрасывании мусора из дома на колесах.

3. Добавление подземного септиктенка

Последний и самый дорогой вариант подключения к канализации дома предполагает установку подземного септиктенка специально для вашего дома на колесах.
