Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

• относительная конструктивная простота,
• возможность оборудовать подвальное помещение,
• способность выдерживать тяжелые перекрытия,
• отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

• Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
• Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
• Вращательными движениями крючка создается скрутка из нескольких оборотов;
• Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

технология, правила, схема + фото

Содержание статьи

• 1 Правила и схемы вязки
  • 1.1 Вязка арматуры для ленточного фундамента
  • 1.2 Вязка арматуры для плиты
  • 1. 3 Вязка арматуры ростверка

Арматура в фундаменте выполняет важную роль — не позволяет конструкции разрушаться при изгибе. Для соединения стержней между собой можно воспользоваться одним из двух методов: вязка или сварка. Первый способ наиболее предпочтителен, хоть и требует больших трудозатрат. Чтобы грамотно выполнить вязание арматуры нужно ознакомиться с технологией выполнения работ.

Соединение стержней между собой таким методом можно выполнять тремя способами: пистолетом, крючком или плоскогубцами. Первый вариант позволит сделать все без лишних трудовых и временных затрат, но потребует наличия специальной техники и способности обращения с ней.

Крючок для вязки арматуры.

Для вязки арматуры используют вязальную проволоку. Хомуты нужно выбирать в соответствии с ГОСТ «Проволока стальная низкоуглеродистая общего назначения. Технические условия». Материал должен пройти обработку обжигом, которая позволит увеличить гибкость и упростить работу по вязке каркаса из арматуры. При этом прочность хомутов для соединения не уменьшается, что позволяет не беспокоиться о надежности. При диаметре арматуры для фундамента не более 16 мм рекомендуется применять проволоку сечением 1,2-1,4 мм. Хомуты меньшего размера не смогут гарантировать прочность соединения, поэтому их складывают в несколько раз. При этом важно помнить, что чем толще проволока, тем сложнее ее будет изогнуть.

При работе со специальным пистолетом проблем не возникает, но при частном домостроении к его помощи прибегают редко. Чаще строители выбирают вязальные крючки. Чтобы выполнить соединение нужно действовать по следующей схеме:

1. Подготавливаются исходные материалы. В данном случае необходимо нарезать вязальную проволоку на части длинной 20-25 см каждая и сложить их вдвое.
2. Проволоку слегка изгибают и подводят диагонально под пересечение прутков, которые нужно соединить.
3. Крючок для вязки арматуры заводят в петлю, образовавшуюся при складывании проволоки пополам. Инструментом также зацепляют и второй конец крепежной детали. Для того чтобы конец не соскочил с крючка, его загибают. При этом продевать проволоку через петлю не нужно.
4. Крючок вращают по часовой стрелке, закручивая тем самым проволоку (петлю и концы) до упора. Важно контролировать усилие, чтобы проволока не повредилась и не порвалась. Чтобы соединение было надежным достаточно ограничится тремя-четырьмя оборотами.
5. После выполнения соединения нужно аккуратно вытянуть крючок из петли и переходить к следующему участку.

Схема вязки арматуры.

Такая технология применяется при необходимости соединить два стержня расположенных перпендикулярно друг другу. Особенно много таких участков в плитных фундаментах, где армирование производится сетками.

Могут возникнуть сложности при использовании гладкой арматуры класса А240. В данном случае хомуты могут свободно передвигаться, что приводит к снижению надежности соединений и смещению узлов сетки. Нормативные документы не рекомендуют применять для несущих конструкций стержни ниже класса А240, поэтому при соблюдении норм, таких проблем не возникает.

Чтобы упростить работу можно изготовить шаблоны для вязки. Эти элементы работают по принципу верстаков. Для изготовления берут деревянные заготовки шириной 30-50 см и длиной до 3 метров. На них просверливают пазы и отверстия, в которых позже будут зафиксированы стержни. Заранее потребуется разложить отрезки вязальной проволоки.

Подробнее о способах соединения арматуры читайте здесь.

Вязка арматуры для ленточного фундамента

При армировании конструкции важно соблюдать все требования. Ленту следует усиливать каркасами. Схема включает в себя следующие виды армирования:

• Рабочее. Принимается в зависимости от поперечного сечения фундамента и нагрузки на него. Для частных домов назначается только исходя из размеров ленты. Общая площадь сечения стержней вычисляется как 0,1% от поперечной площади армируемой конструкции. При этом важно учитывать минимальное значение, которое для ленты с длиной стороны менее 3 м составляет 10 мм, а для остальных случаев 12 мм.
• Поперечное конструктивное. Минимальный диаметр составляет 6 мм.
• Вертикальное конструктивное. При высоте ленты менее 80 см должно быть не менее 6 мм, в остальных случаях — 8 мм.

При укладке каркаса учитываются правила по защитному слою арматуры, который согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения» принимается равным:

• 40 мм для рабочего армирования при наличии бетонной подготовки, 70 мм при ее отсутствии;
• 35 мм для конструктивного армирования при наличии бетонной подготовки, 65 мм при ее отсутствии.

Сборку каркаса ленточного фундамента можно выполнять двумя способами: в котловане или траншее и на поверхности. Проще всего контролировать точность и качество соединений при втором методе. После того, как все элементы армирования будут соединены, каркас опускают в выемку и устанавливают в проектное положение. При работе важно учитывать минимальный нахлест стержней при соединении по длине, который составляет 20 диаметров арматуры, но не менее 250 мм. Важно предусмотреть дополнительное усиление на углах ленты. Существует несколько схем для выполнения таких соединений (внахлест, с использованием дополнительных деталей), при этом шаг поперечного армирования уменьшают вдвое.

Одна из возможных схем армирования угла ленточного фундамента.

Подробнее о том как правильно армировать ленточный фундамент читайте здесь.

Вязка арматуры для плиты

Плитный фундамент согласно упомянутому выше пособию армируют из такого расчета, чтобы общее сечение арматурных стержней в одном направлении составляло 0,3% от площади сечения плиты, диаметр стержней не менее 10 мм (12 мм при длине стороны более 3 м). При этом важно учитывать высоту конструкции. Если она составляет 150 мм и менее, то вяжут одну сетку, в остальных случаях потребуется уложить армирование в два ряда, предусмотрев между ними вертикальные хомуты.

Работу по сборке арматурного каркаса выполняют в следующей последовательности:

Подробнее о том как правильно армировать плитный фундамент читайте здесь.

Вязка арматуры ростверка

Технология здесь схожа с ленточным фундаментом. Отличие лишь в том, что потребуется изменить схему армирования в узлах сопряжения ростверка и отдельно стоящей опоры. Железобетонный ростверк может устанавливаться для различных фундаментов:

• железобетонных столбчатых;
• буронабивных свай;
• винтовых свай.

Во всех случаях закрепление ленты и опоры выполняется с помощью выпуска арматуры. При этом каркас вяжут так, чтобы два прута соединяли сваю с нижним поясом, а два с верхним. Присоединение только к нижнему ряду — неправильное. Армирование на углах и местах примыкания стен выполняется так же, как для ленточной конструкции.

Схема правильного армирования узла сопряжения ростверк/свая.

Подробнее как правильно армировать железобетонный ростверк здесь.

Если изготовление каркаса выполняется не самостоятельно, а приглашается бригада строителей, недобросовестные работники могут предложить заменить вязку сваркой. Соглашаться на это не стоит. Эта попытка снизить трудоемкость процесса и повысить скорость производства работ может привести к снижению прочности стержней в местах соединения и преждевременной коррозии арматуры.

Правильное армирование углов ленточного фундамента

Возведение ленточного фундамента – достаточно сложный процесс, правильное выполнение которого гарантирует длительный срок службы всего здания. Есть ряд технологических моментов, которые необходимо соблюдать. Среди них выделяют процесс армирования. Мы рассмотрим, как правильно армировать углы фундамента, на которые приходится большая часть нагрузки.

Содержание:

1. Преимущества и недостатки ленточного фундамента
2. Основные виды ленточного фундамента и технология его изготовления
3. Правильное армирование углов ленточного фундамента: Расчет расчетов

Преимущества и недостатки ленточного фундамента

Среди достоинств ленточного фундамента в первую очередь отмечается продолжительность его эксплуатации. Благодаря тому, что фундамент находится под капитальными стенами дома, нагрузка от здания распределяется равномерно. Поэтому технологически правильно обустроенный ленточный фундамент способен эксплуатироваться более ста лет.

Кроме того, при необходимости есть возможность его восстановления или замены. Ленточный фундамент – универсальная постройка как для легкого каркасного или деревянного дома, так и для постройки из камня или кирпича.

При наличии специализированной техники, такой как экскаватор для рытья котлована и бетономешалка, с помощью которой готовится бетонный раствор, все работы выполняются достаточно быстро.

Обеспечение качественной гидроизоляции позволяет защитить основание дома от влаги. Кроме того, именно наличие в доме ленточного фундамента позволяет установить под ним цоколь или цокольный этаж. При желании все работы по изготовлению фундамента можно выполнить самостоятельно, без привлечения специалистов.

Однако есть у ленточного фундамента и недостатки. Это в первую очередь скорость ожидания его высыхания. Также, если сравнивать сроки выполнения всех работ по возведению ленточного и винтового фундамента, то они существенно отличаются. Для того чтобы сделать ленточный фундамент, потребуется значительное количество времени и больше физических усилий.

В большинстве случаев для возведения фундамента требуется наличие специализированной техники и не менее трех человек.

Основные виды ленточного фундамента и технология его изготовления

В зависимости от схемы изготовления ленточный фундамент бывает:

• монолитный, из бетонного раствора с предварительным армированием;
• сборный – изготавливается из отдельных блоков, которые соединяются между собой при помощи цементного раствора.

Первый вариант актуален при строительстве домов, так как считается более надежным и не приводит к неравномерной усадке здания. Если грунт имеет высокую усадку, то лучше всего делать монолитный тип фундамента.

Для возведения небольших построек, в виде парилки или бани достаточно сборного ленточного фундамента. Технология его возведения заключается в соединении отдельных блоков из железобетона. Есть вероятность неравномерной усадки такого фундамента, так как конструкция не монолитная.

Существует несколько этапов возведения ленточного фундамента, предлагаем с ними ознакомиться:

1. Проектирование и расчеты.

Самый важный этап – от качества исполнения напрямую зависит срок службы фундамента. Для правильного расчета глубины фундамента учитываются такие факторы, как:

• нагрузка на фундамент от здания и его вес;
• Тип почв и климатические особенности региона;
• сопротивление почвы.

В зависимости от глубины закладки фундамента она бывает глубокой и мелкозернистой. Первый вариант актуален, если грунт отличается высокой пучинистостью. Мелкозернистый вариант используется для твердой, непучинистой почвы. Уровень затрат на строительство мелкозабитого и глубоко заложенного фундамента существенно отличается друг от друга. Так как во втором случае значительно увеличивается глубина закладки и количество материалов, используемых в процессе заливки.

2. Выполнение разметки площадки под фундамент.

Далее идет выравнивание участка, удаление сорняков, мусора и возможно верхнего слоя почвы. После этого проводятся работы по его разметке с помощью топоров. В зависимости от разметки выкапывается траншея. Для этого используется специализированное оборудование или все работы выполняются вручную.

3. Работы по устройству песчаной подушки.

Этот этап также достаточно важен при строительстве фундамента. Так как песчаная подушка способна защитить фундамент от влаги. Кроме того, он обеспечивает передачу нагрузки от основания к земле, то есть является своеобразным амортизатором.

Однако песчаный слой не всегда нужен при строительстве фундамента. Если грунт характеризуется наличием большого количества глинистых элементов, то в этом случае влага будет концентрироваться в песке, который со временем попадет в фундамент. В этой ситуации лучше обойтись без подушки или заранее оборудовать дренажную систему для стока воды в почву.

Самый популярный вариант изготовления песчаной подушки – укладка 15-20 см слоя песка, затем при необходимости укладывается гравий или гравий и заливается тонким слоем бетона. Через десять дней работа продолжается. В этом случае бетонное основание позволяет выровнять поверхность перед последующими работами.

4. Укладка арматуры.

Очень сложный этап, требующий от исполнителя особого опыта. Арматура должна быть уложена правильно, чтобы не сделать перерасход стройматериалов. Учитывайте, что основными рядами в арматуре является ее верхнее и нижнее основание.

Армирование углов фундамента фото:

Материал должен иметь антикоррозийное покрытие, защищающее его от разрушения влагой. Под небольшую и легкую постройку достаточно построить каркас, соединенный между собой проволокой. Для массивной конструкции для изготовления армирующего каркаса лучше использовать сварочный аппарат. Кроме того, есть возможность вязать арматуру с помощью специального крючка.

5. Установка установка.

Для изготовления опалубки применяют дерево, металл, пластмассу, фанеру и другие подходящие материалы. Опалубка должна быть выставлена ​​строго по уровню. После установки основных стен следует процесс их укрепления с использованием дополнительных досок.

6. Залить фундамент бетонным раствором.

Завершающий этап работ по фундаменту. Бетонный раствор должен иметь высокое качество. Если есть возможность, лучше использовать заводской раствор или приготовить его самостоятельно с помощью бетономешалки. В процессе заливки обязательно используйте бетоновибратор, который улучшит качество бетона, избавляясь от лишнего воздуха.

Правильное армирование углов ленточного фундамента: Расчет расчетов

После проектирования фундамента и дома начинается строительство ленточного фундамента. Теодолит поможет правильно распределить оси заливки заливки. При его отсутствии достаточно колышков и шнура. Далее следует выкопать траншею, под ленточный фундамент и установить песчаное основание. Учтите, что слой песка должен идеально ровно располагаться на поверхности. Кроме того, качество его трамбовки должно быть таким, чтобы при движении по песку не оставалось следов от сапог.

После этого на основание из песка укладывается гравий или щебень, при этом толщина слоя также около 20 см. Затем фундамент заливают бетонными растворами, время высыхания которых составляет не менее недели.

Применение комбинированной песчано-бетонной подушки позволяет значительно сократить материалы и время на устройство ленточного фундамента.

Основная часть нагрузки будет приходиться на участки продольного типа, поэтому здесь актуален диаметр которых сопоставляется в соотношении с прочностью грунта. Арматура должна иметь ребристую поверхность, именно она обеспечит правильное сцепление арматуры с бетоном. Арматурный каркас углубляют не менее чем на 5 см между опалубкой, нижней и верхней частями фундамента.

Для расчета количества арматуры следует определить ее диаметр. Оптимальное значение диаметра арматуры – 1,2 см. При этом устанавливаются два вертикальных стержня в два ряда, интервал их кладки 50 см. Кроме того, для каждого угла потребуется еще один стержень.

Для выполнения армирования углов фундамента необходимо наличие:

• ручного станка, с помощью которого арматура гнется;
• кусачки армирующие;
• болгар;
• строительная рулетка;

вязальная проволока

• ;

вязальная машина

• ;
• пластиковая накладка;
• Кусачек;

молоток

• ;
• Пассажи.

После изготовления опалубки армируется основание фундамента. Укладка арматуры осуществляется в двух направлениях. Чаще всего в работе используется арматура диаметром 12-14 мм. Стержни соединяются друг с другом при помощи специальной проволоки. Если между арматурой и верхней частью траншеи остается расстояние более 70 мм, то дополнительно укладывается сетка.

Армирование необходимо для укрепления бетона. Так как он подвергается воздействию температуры и большой нагрузки. Чтобы бетон не трескался, его укрепляют арматурными стержнями.

В процессе армирования углов фундамента арматуру чаще всего укладывают в виде квадрата или прямоугольника. Минимальное количество стальных стержней, расположенных в вертикальном направлении, – две штуки. Если здание отличается большой этажностью и внушительным весом, то это значение увеличивается.

Расстояние между стержнями не должно быть более 80 см. Количество арматуры, укладываемой в горизонтальном направлении индивидуально, рассчитывается исходя из нагрузки от здания и глубины залегания фундамента. Арматура должна быть погружена в бетонный раствор не менее чем на 70 см. Интервал установки горизонтальных стержней 300 мм.

Для армирования каждого пояса требуется от двух до четырех стержней. Также имеется дополнительная арматура, толщина стержней которой от 0,3 до 1 см. Для выполнения армирования необходимо выполнить следующие действия:

• Установка в землю стержней диаметром до 1 см, интервал установки 50-80 см;
• привяжите два пояса на вертикальные площадки, сверху и снизу;
• Дополнительное усиление усилит центральную часть рамы.

Армирование углов схемы фундамента:

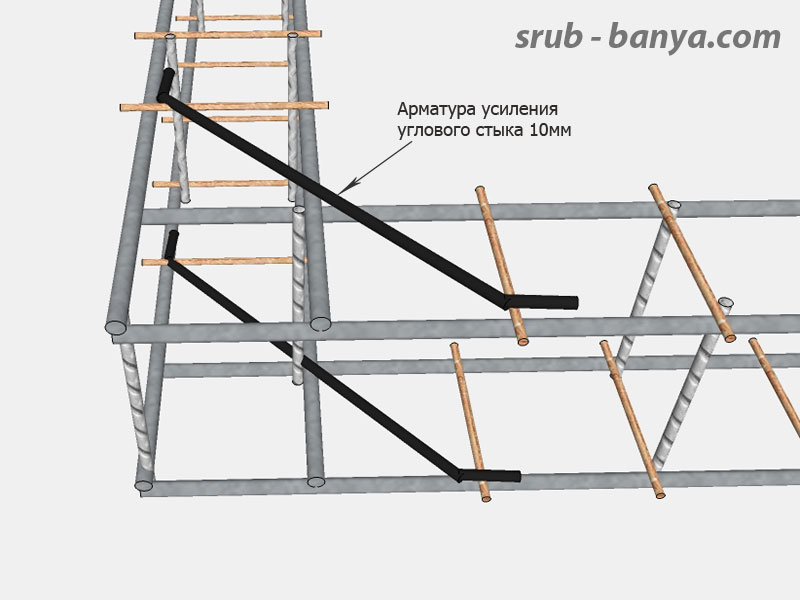

• В каждый угол устанавливаются гнутые стержни, при этом стыки между арматурой должны отсутствовать;
• после установки арматуры предусмотрена вентиляция;
• В связи с тем, что на сжатие больше всего влияют угловые участки, арматура должна иметь диаметр более 1 см.

Имейте в виду, что некачественная арматура углов фундамента приведет к разрыву арматуры под напряжением от веса дома. Поэтому арматурный каркас должен иметь вид единого жесткого пространственного каркаса.

Основной ошибкой армирования углов ленточного фундамента является соединение арматуры простыми поперечинами. В результате получается малопрочное покрытие, а бетон со временем трескается.

Есть несколько вариантов усиления фундамента. Первый из них предполагает использование дополнительной сетки при армировании. В этом случае устанавливается поперечная арматура и арматура, усиливающая угловой стык. Этот вариант, позволяет армировать фундамент, с ячейками по 20 см. Сетка устанавливается в верхней и нижней части фундамента, через каждые полметра они соединяются с помощью вертикальных стержней.

Второй вариант армирования предполагает использование отдельных стержней арматуры. При этом предусмотрено:

• жесткое соединение фундамента со стенами дома, их поперечное соединение;
• Осмотр стержней арматуры.

Этот способ предполагает соединение арматуры с буквами или переливами. При этом различают соединение, в котором имеется прямое окончание стержней или петлевой изгиб.

Если угол армирования более 150 градусов, то армирование остается целым и лишь немного изгибается. В противном случае целыми остаются только внешние стержни, а внутренняя арматура изгибается и пересекается между собой. Прямой угол фундамента чаще всего усиливают с помощью Г-образных элементов.

Угловые участки фундамента, да и всего арматурного каркаса лучше всего связать с помощью проволоки. Так как применение сварки малопрочно. Прежде всего было доказано, что арматура под действием нагрузки и грунта перемещается, это перемещение может вызвать разрыв элементов, соединенных сваркой. В этом случае арматурный каркас начинает повреждаться, что приводит к появлению трещин в фундаменте. Даже качественная сварка армирующего каркаса не в состоянии защитить фундамент от взбалтывания грунта, что приводит к малым подвижкам арматуры.

Армирование углов фундамента производят с помощью съемки, закрепляя арматуру криволинейными элементами, при этом в угловой части фундамента связывают между собой таким образом, чтобы соединить между собой разные по напряжению зоны. Таким образом, переплетаются только верхние углы, а внутренние углы пересекаются в свободном направлении. Установку поперечной арматуры по углам фундаментов производят в два раза чаще, чем по периметру.

Армирование углов фундамента видео:

Схема армирования и расчет арматуры для ленточного фундамента

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность конструкции. Фундамент как основа здания принимает на себя нагрузку и перераспределяет ее на грунт. Верхняя плоскость конструкции, являющаяся основанием для наружных и внутренних стен, называется разрезом, а нижняя, выполняющая функцию несущей подошвы.

Состав:

1. Характеристики ленточного фундамента
2. Выбор диаметра стержня
3. Схема армирования фундамента
4. Расчет арматуры для фундамента
5. Самостоятельная заливка потолков

Характеристика ленточного фундамента

Наибольшее распространение в частном строительстве получили железобетонные ленточные фундаменты.

Это связано с относительной простотой закладки, когда при ее устройстве можно обойтись без применения грузоподъемной и специальной строительной техники. Важно правильно выполнить не только расчет сечения и заглубления, но и расчет арматуры для ленточного фундамента.

Этот тип фундамента особенно популярен благодаря тому, что подходит практически для любых грунтов и имеет высочайший срок службы до 150 лет.

Эта долговечность обеспечивается не только физическими характеристиками бетона, но и выбором правильной схемы армирования. Несмотря на видимую прочность, бетон достаточно хрупкий материал и даже при незначительных подвижках грунта может лопнуть. Для придания ему пластичности и используется армирование. Изготавливается с помощью металлического стержня. При этом большая его часть должна иметь ребристую поверхность. Это необходимо для улучшения сцепления бетона.

Выбор диаметра стержня

Расчет нагрузки на фундамент жилого дома, а, следовательно, и подбор диаметра арматуры производится специалистами при разработке проекта. Чаще всего используется арматура диаметром 10 или 12 мм, значительно реже 14 мм. И только для небольших легких построек на непучинистых грунтах допустимо использовать стержень диаметром 8 мм.

Схема армирования фундамента

Для обеспечения прочности фундамента необходимо усилить как его нижнюю часть, так и верхнюю. Для этого используются два горизонтальных ряда стальных стержней, соединенных между собой вертикальными перемычками.

Основную нагрузку в зоне растяжения фундамента принимают на продольные горизонтальные стержни, тогда как вертикальные и поперечные горизонтальные используют в основном в качестве каркаса, а также для придания фундаменту прочности на разрез. Как правило, считается достаточной укладка четырех горизонтальных продольных стальных ребристых стержней по два вверху и два внизу.

Вертикальные перемычки могут располагаться на расстоянии от 30 до 80 см одна от другой и часто изготавливаются из гладкого прута меньшего диаметра, что вполне допустимо.

Следует помнить, что расстояние между продольными стержнями арматуры не должно превышать 0,3 м, а для защиты стали от коррозии стержень должен быть заглублен в бетон не менее чем на 5 см.

Расчет арматуры для фундамента

При принятии решения по схеме армирования фундамента важно правильно рассчитать необходимое количество материала, чтобы не платить дважды за доставку, если вы обнаружите, что его недостаточно. И вряд ли кто-то захочет тратить деньги на лишнее.

Сначала нужно рассчитать, сколько ребристой арматуры вам понадобится. Для этого рассчитайте периметр вашего дома, прибавьте к этому числу длину внутренних стен, под которыми будет заложен фундамент, и умножьте все это на количество стержней в схеме.

В качестве примера рассчитаем количество арматуры, необходимой для закладки фундамента размером 5/6 м с одной внутренней стеной длиной 5м. Предположим, что схема армирования предусматривает 4 продольных стержня диаметром 12 мм. Итак:

(5+6)*2 = 22 периметра здания

22+5 = 27 общая длина фундамента

27*4 = 108 общая длина арматуры

Если вы не смогли приобрести стержень необходимого длины, и вы планируете соединять отрезки, это нужно делать с большим нахлестом не менее 1 метра. Учитывайте это при расчетах. Будем считать, что каждый продольный стержень нашего каркаса будет иметь одно соединение.

4 (количество стержней на схеме)*5 (количество стен) = 20

Итого, получаем 20 соединений, значит дополнительно потребуется 20 метров арматуры. Прибавляем к предыдущему значению и получаем:

108+20 = 128м

Теперь рассчитаем необходимое количество гладкого прута, диаметром 8мм для вертикальных стоек и горизонтальных поперечных перемычек.

Расстояние между перемычками принимаем равным 0,5 м. Затем, разделив на это значение общую длину фундамента, мы получим количество армирующих колец.

27/0,5 = 54 Общее количество арматурных колец

Если высота арматурной решетки 0,5м, а расстояние между стержнями 0,25м, то расчет арматуры будет выглядеть так:

(0,5+0,25)*2 = 1,5 периметра одного кольца;

54*1,5=81м Общая длина стержня.

При расчетах также необходимо учитывать возможные подрезки и нахлесты. Точное их количество подсчитать не получится, поэтому специалисты советуют прибавлять к полученной длине около 10%.

81+10%=89,1

Округляем большее направление и получаем 90м.

Редко прут или арматура продается за метраж. Гораздо чаще, а точнее почти всегда, мы платим не за длину, а за вес изделия. Для того чтобы определиться с точным количеством, необходима таблица расчета арматуры. Большинство крупных предприятий по производству металлопроката обязаны соблюдать требования ГОСТ 5781-82, где указывается масса одного метра того или иного вида продукции. Есть еще ГОСТ 2590-88, который регулирует вес стального круга. Следует отметить, что цифры в обоих документах совпадают, а отличие состоит в том, что шаг диаметров окружности значительно меньше шага диаметров стержневой арматуры. Для стержневой арматуры эти значения следующие:

Диаметр веса стержня в кг/м

8 0,222

10 0,395

12 0,888

14 1,288

14 1,222

14 1,222 посчитаем массу арматуры необходимой для заливки нашего фундамента:

128*0,888 = 113,664 кг Необходимое количество арматуры ребристой диаметром 12 мм

90*0,395 = 35,55 кг — необходимое количество гладкого стержня диаметром 10 мм

Способ соединения Детали конструкции также имеют большое значение. Многие ошибочно полагают, что чем прочнее соединить стержни между собой, тем прочнее будет фундамент и выбирают для монтажа каркаса сварку. Однако в процессе сварки нарушается структура металла, что приводит к его преждевременному разрушению. Специалисты советуют соединять арматуру вязальной проволокой. Проще всего это сделать крючком, вот так:

Самостоятельная заливка перекрытий

К сожалению, стоимость готовых железобетонных конструкций достаточно высока. Поэтому довольно часто пытаясь сэкономить, их изготавливают самостоятельно. Перекрывающиеся, как и любые другие анти-потенциалы, требуют подкрепления. Как правило, для этого используется решетка с ячейкой 15/15см. При толщине перекрытия до 15см достаточно одной армирующей сетки. С увеличением толщины плиты увеличивается количество решеток.

Правильно рассчитать армирование потолка достаточно просто.
