Арматурные каркасы для буронабивных свай

Обновлено: 29 декабря 2021

Создание надёжного и долговечного фундамента — сложная и ответственная задача. При её выполнении необходимо использовать передовые строительные технологии, высококачественные современные материалы. К таковым относятся арматурные каркасы для свай, изготовленные по действующим стандартам качества.

Преимущества использования буронабивных свай

Длительное время в нашей стране использовались сборные сваи из железобетона. Однако им на замену пришли более совершенные конструкции — буроинъекционные и буронабивные. Они активно применяются на многочисленных строительных объектах по всей России, изготавливаются по тем же технологиям, что и в Европе. Это выгодное и удобное решение для возведения зданий всех типов в условиях плотной застройки, характерной для быстрорастущих городов и мегаполисов.

Эта продукция проходит многоуровневые тесты на проверку прочности, подтвердив надёжность и эффективность даже при пиковых нагрузках.

Сваи обладают рядом объективных преимуществ. Рассмотрим основные, наиболее важные в строительстве:

  • Экономия времени. БНС устанавливаются в минимальные сроки. Останется лишь дождаться, когда раствор станет достаточно прочным, в соответствии с принятыми нормами.
  • Простота монтажа. Достаточно буром подготовить лунки под сваи, вместо выполнения сложных земляных работ.
  • Финансовая экономия. Использование буронабивных свай дешевле, чем обустройство плитного или ленточного фундамента.
  • Высокая вариативность. Вы можете выбрать опоры разной длины и диаметра, в зависимости от сложности предстоящих работ, типа грунта.
  • Длительный срок службы. Фундамент, базирующийся на таких опорах, сохраняет характеристики до 150 лет, даже при неблагоприятных условиях.
  • Стойкость к нагрузкам. Как уже говорилось, эти сваи могут выдержать внушительный вес. Это позволяет применять их при возведении тяжелых построек.

Это универсальное решение. Подойдёт как для установки на пучинистых и сухих грунтах, так и при возведении построек вблизи водоёмов. Не помешают строительству даже большие уклоны.

Производители таких свай могут изготавливать их по чертежу, который предоставит заказчик. При использовании таких изделий снижается общая масса и увеличивается прочность конструкции. При установке нет ударов и сильной вибрации. Отсутствует большое количество грунта на рабочей площадке. Соответственно, выполнение проектных задач обходится дешевле, а сроки сдачи объекта уменьшаются.

Типы каркасов для свай

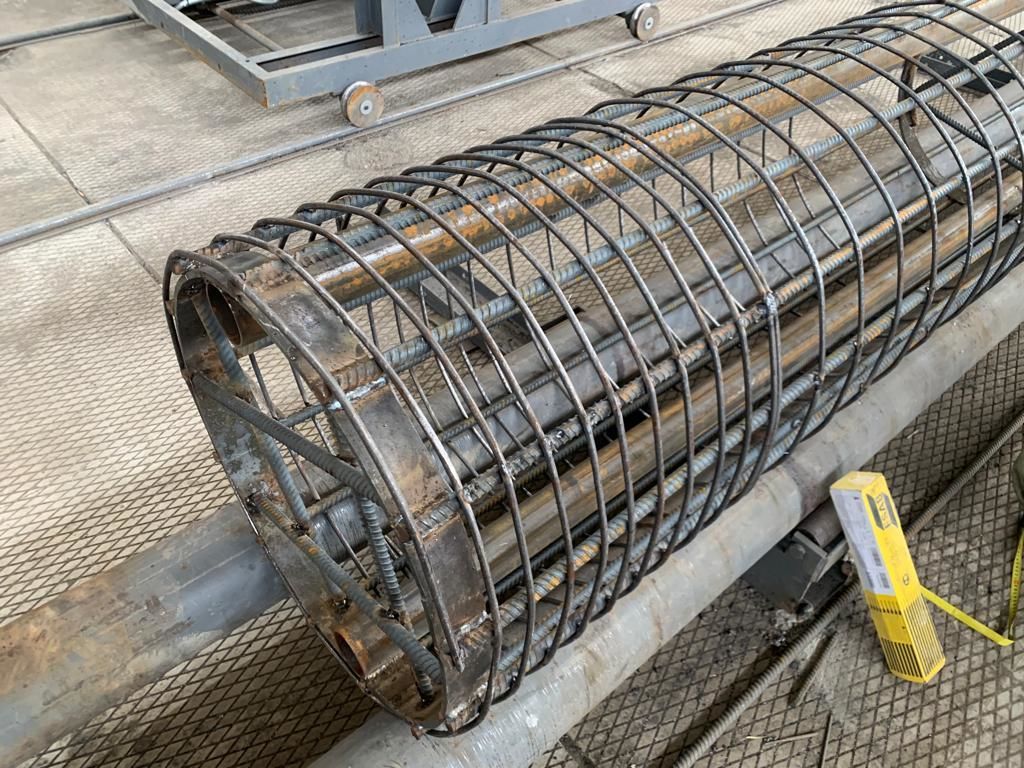

Арматурные каркасы предотвращают возникновение повреждений сваи. Высокопрочные металлоконструкции такого типа изготавливаются обычно из проволоки (катанки, ВП-1), арматурных стержней, бухтовой арматуры. Каркасы — это простая, но надёжная конструкция (вязаная либо сварная), для изготовления которой используют пруты арматуры, имеющих различный диаметр. Готовый армокаркас повторяет форму будущего ЖБИ.

Производятся изделия двух типов — плоские и объёмные. Первые изготавливаются путём соединения двух или трёх слоёв продольных сеток, соединяемых прутьями. Они, в свою очередь, соединены непрерывными, поперечными и наклонными прутьями. Сфера применения — армирование линейных железобетонных конструкций. Использование такого каркаса позволяет повысить прочность при одновременном снижении материальных затрат. Строители таким способом исключают риск прогиба или образования трещин.

Объёмные арматурные каркасы для буронабивных свай бывают квадратной или круглой формы. Они используются для защиты буронабивных свай. Диаметр сечения конструкции варьируется в пределах 8-12 мм для свай диаметром 0,3 м. Это оптимальное решение при заливке большого объёма раствора. Каркасы производятся путём сваривания 3-10 решёток.

Плюсы арматурных каркасов

Эти изделия имеют немало достоинств. Вот некоторые из наиболее очевидных:

  • Увеличение скорости монтажа.
  • Сокращение цикла выполняемых работ.
  • Повышение общей рентабельности строительства.
  • Возможность эксплуатации на всех типах поверхностей.

Если планируется закладка фундамента с большой глубиной залегания, буронабивная свая в каркасе из арматуры позволяет повысить прочность и надёжность. При изготовлении учитываются нормы СНиП для фундаментных армокаркасов.

Если вы планируете осуществлять закладку фундамента на участке, арматурные каркасы для свай, выполненные из качественных материалов, позволяют существенно улучшить эксплуатационные характеристики.

Дата публикации: 29 декабря 2021

Другие статьи

Металлические трубы для забора

Металлические трубы считаются универсальным решением при сооружении каркаса забора. Они прочны и долговечны, к ним легко крепить любые ограждения.

Подробнее

Отличия горячекатаного и холоднокатаного металлопроката

Большая часть стальных изделий с которыми мы сталкиваемся в повседневной жизни производится из материалов полученных в результате горячекатаного или холоднокатаного проката.

Подробнее

Плазменная резка металла

Одним из самых эффективных и широко применяющихся методов резки по металлу является плазма. Она хорошо справляется с листами металла большой толщины, не уступая по качеству обработки.

Подробнее

Арматурные каркасы для свай — что нужно знать о них?

Арматурный каркас для свай — это конструкция из металлической арматуры, изготовленная из стержней одного направления, но разных сфер армирования железобетонного элемента.

Арматура соединяется стержнями — поперечными или косыми — и хомутами, превращаясь в единую металлическую конструкцию.

Всё это нужно, чтобы повысить прочность элемента и устойчивость всего строения.

Навигация по статье:

  • Разновидности каркасов из арматуры.
    • Объёмные каркасы.
    • Плоские каркасы.
  • Как вязать арматурные каркасы?
    • Автоматизированная сборка на заводе.
    • Ручная сборка.
  • Применение арматурных каркасов.
  • Преимущества арматурных каркасов.

Разновидности каркасов из арматуры

В настоящий момент существует 2 вида арматурных каркасов.

Объёмные каркасы

По назначению объёмные каркасы бывают разные:

  • круглые и квадратные — для свай,
  • клеточного вида — для заливки значительного объёма бетона, например, при строительстве массивных промышленных зданий.

Объёмный каркас — это конструкция, сделанная из нескольких решёток, между которыми — соединения в виде стержней из металла, которые перпендикулярно прикрепляются к плоскости решётки.

Чтобы изготовить подобный каркас, понадобятся стержни диаметром по 8 и 12 миллиметров, что позволит сформировать сваи с необходимым под данный вид работы диаметром.

Способы производства зависят от формы каркаса: большой каркас изготовляется в индивидуальном порядке, а вот каркас для свай — с применением автоматизированных сварочных линий.

Плоские каркасы

У плоских арматурных каркасов — 2–3 продольных слоя арматурной сетки, приваренных друг к другу прутами. Продольные стержни закрепляются прутьями:

  • наклонными,
  • поперечными,
  • непрерывными,
  • стальными.

Основная цель, для чего применяют каркас — укрепить конструкцию без особого увеличения её массы, для закладки фундамента и армирования железобетона.

Как вязать арматурные каркасы?

Основные материалы при изготовлении каркасов:

  • гладкий и рифлёный арматурный стержень,
  • горячекатаная катанка,
  • проволока ВР-1,
  • гладкая и рифлёная бухтовая арматура 6–12 миллиметров.

Металлические пруты, бывает, покрывают антикоррозийной защитой, но не всегда. Обычно для этого используют стальные стержни без покрытия и добавок или же — металлические прутья. Отдельные пруты соединяются проволокой или путём сварки. Большие каркасы собирают из готовых деталей.

Изготовление арматурных каркасов может производиться как на специализированном предприятии, так и прямо на стройплощадке. Что позволяет производить не только стандартные формы каркаса, но и индивидуальные, под конкретное строение.

В настоящий момент существует 2 технологии производства каркасов.

Автоматизированная сборка на заводе

Параметры:

  • сечение — цилиндрическое, призматическое;
  • длина (максимум) — 14 метров;
  • масса (максимум) — 4,5 тонны;
  • соединение — автосварка;
  • диаметр — 20–150 сантиметров.

Ручная сборка

Параметры:

  • сечение — не ограничено;
  • длина (максимум) — 16 метров;
  • масса (максимум) — 10 тонн;
  • соединение — полуавтоматом.

При изготовлении каркасов круглой формы применяется сварка несущих стержней с арматурой, навитой по спирали. Благодаря этим технологиям достигаются идеальные геометрические формы каркаса, а также — высокая производительность и качественная сварка.

Сегодня на стройплощадках применение забивных свай ограничено по, поэтому фундаменты сейчас закладывают по новой технологии буронабивных свай. Такие сваи конструируются прямо в грунте. Арматурный каркас ставят в скважину, и заливают бетоном до застывания. Особый плюс такой технологии — мало шума при производстве, поэтому можно строить там, где забивные сваи использовать нельзя было бы. Для армирования буронабивных свай используется круглый арматурный каркас.

Применение арматурных каркасов

Перво‑наперво, арматурные каркасы для свай используются для создания крепких, долговечных и предельно надёжных строений из железобетона, или для дополнительного укрепления построек, уже находящихся в эксплуатации. Обширную популярность арматурные каркасы приобрели при строительстве различных инженерных объектов, например, промышленных комплексов.

Арматурный каркас для основания обязательно используется при заливке фундамента железобетонных конструкций.

Преимущества арматурных каркасов

Преимущества применения арматурных каркасов:

  • ускоряется монтаж конструкций из железобетона,
  • сокращается общий цикл работ,
  • можно работать на любой поверхности,
  • можно использовать арматурные отходы,
  • растёт рентабельность производства.

Заказать расчет стоимости монолитного дома в СПб и ЛО

Наш специалист свяжется с вами, внимательно выслушает и предложит проект дома, который подходит вам, с расчетом стоимости. Оставьте телефон для связи:

  • 05.10.2018



  • Статьи


Металлический каркас из арматурных стержней…. | Стоковое видео

Сэкономьте до 20% на первом заказе •
Apply HELLO20

Похожие категории

  • сварка,

  • сильный,

  • сотовый,

  • сталь,

  • бары,

  • рама,

  • промышленный,

  • строительство,

  • бетон,

  • горячий,

  • металл,

  • крест,

  • инженерная,

  • круг,

  • промышленность

CageCaster Описание продукта: Центраторы арматуры для тяжелых условий эксплуатации

Расположение арматурных каркасов и расстояние между ними имеют решающее значение для общей производительности фундамента с пробуренной шахтой. CageCaster обеспечивает расстояние и поддержку, необходимые для централизации тяжелых арматурных каркасов во время размещения арматуры и бетонирования.

CageCasters можно прикрепить той же проволокой, которая используется для связывания собранного каркаса из арматурной стали. Он также доступен в версии с оцинкованной стальной рамой, если существует опасность коррозии.

CAGECASTER

Стальная рама для тяжелых условий эксплуатации и прочная опорная прокладка из полиэтилена высокой плотности, прочная и долговечная, разработанная для централизации тяжелых каркасов из армирующей стали внутри пробуренных стволов, поврежденных пробуренных стволов, а также в гнездах для скальных пород. Они также используются в приложениях, где используются спиральные армирующие стальные клетки.

ПРИМЕНЕНИЕ

  • Фундаменты зданий
  • Фундамент подпорной стены
  • Фундаменты для уличных фонарей
  • Фундаменты высоких мачт
  • Фундамент линии электропередачи
  • Фундамент подстанции
  • Фундамент башни
  • Шламовые стенки

КОНСТРУКЦИОННЫЕ ПРЕИМУЩЕСТВА

  • Обеспечивает превосходную направляющую систему для размещения изготовленных арматурных каркасов в пробуренных или выкопанных шахтах.
  • Экономичен в использовании.
  • Обеспечивает правильное расположение изготовленных арматурных каркасов для укладки бетона.
  • Обеспечивает надлежащий зазор между стержневой арматурой и земляными стенами котлована.
  • Обеспечивает гарантию качества работы субподрядчика для подрядчика и владельца.
  • Обеспечивает гарантию качества работы подрядчика для инженера и владельца.
  • Низкая потребность в рабочей силе, что приводит к экономии затрат на проект.

РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ CAGECASTER

  • Используйте один CageCaster на каждый фут (или 304,8 мм) диаметра ствола (минимум четыре на ярус).
  • Максимальное расстояние шесть (6) футов (или 1,83 м) от верха шахты.
  • Максимальное расстояние в два (2) фута (или 0,61 м) от нижней части шахты.
  • Максимальное расстояние между интервалами восемь (8) футов (или 2,44 м) вдоль продольной оси шахты.



Ролики можно прикрепить той же проволокой, которая используется для связывания собранного каркаса из арматурной стали.
