КОНТАКТНАЯ СВАРКА ДОМА [из микроволновки, инвертора, сварочного аппарата]

[Контактная сварка своими руками] – очень полезный навык.

При наличии в свободной продаже любых моделей инвертора, человек, планирующий сваривать в домашних условиях, имеет выбор – приобрести готовый аппарат или сделать его самостоятельно.

В этой статье мы рассмотрим, что это такое, продемонстрируем учебное видео по контактной сварке, дадим пошаговую инструкцию, как самостоятельно проводить контактную сварку и как можно сделать самодельный сварочный аппарат контактной сварки своими руками из микроволновки и использованных автомобильных аккумуляторов.

Содержание:

• Контактная сварка – технология и процесс
• Сварочный аппарат из микроволновки
• Сварочный аппарат из аккумуляторов

Контактная сварка – технология и процесс

Владельцы частных домов, автомобилисты и не только нуждаются в проведении сварочных работ.

В домашних условиях или в условиях небольшой мастерской применение сварочного инвертора для соединения металлических частей вполне по силам.

Принцип его действия заключается в том, что при помощи электрического тока металл разогревается, расплавляется и застывает, образуя сварной шов.

Для фиксации и предотвращения сдвигания, свариваемые детали сжимаются при помощи электродов, по которым подается электрический ток.

Для работы в домашних условиях потребуются мощные источники питания, что влияет на перегрев бытовой проводки.

Перед проведением работ следует убедиться в качестве проводки и, по возможности, заменить ее на новую.

При контактной точечной сварке две заготовки соединяются по поверхности прилегающих краев.

Такая технология подходит для тонких листов, деталей маленького размера и металлических прутов толщиной до 5 мм.

Видео:

Используют три вида соединения поверхностей: с помощью сопротивления, прерывистого оплавления или непрерывного оплавления.

Для сварки сопротивлением подготовленные заготовки или листы фиксируют и нагревают сварочным током до плавления.

Способ применим для следующих металлов:

• низкоуглеродистая сталь;
• цветной металл;
• соединения меди с латунью и сталью.

Ввиду жестких требований к температурному режиму и отсутствию примесей в местах соединения, этот способ используется редко.

При непрерывном оплавлении заготовки, используются клещи или иные фиксаторы детали, соединяют при включенном токе, после плавки краев соединяемых деталей проводится осадка и выключение подачи тока.

Этот способ наиболее применим для труб с тонкими стенами. Допустимо соединение разных по структуре заготовок.

Основной плюс – высокая скорость работы, серьезный минус – вытекание и угар металла по сварному шву.

Прерывистое оплавление происходит при поочередном плотном и неплотном контакте заготовок во время включенного тока.

Клещи зажима обеспечивают замыкание сварочной линии в месте соприкосновения заготовок до достижения ими температуры 900-950 градусов по Цельсию.

Такой способ применяется в случае, если исходной мощности аппарата не хватает для обеспечения непрерывного оплавления.

Таким образом, контактная сварка состоит из следующих шагов:

• Подготовка поверхностей к соединению (зачистка, выравнивание контура).
• Совмещение краев и фиксация заготовок под сварочным аппаратом.
• Подача электрического тока.
• Прогревание и оплавление под его действием краев деталей.
• Осадка и выключение тока.

Рассмотренные выше способы контактной сварки отличаются фиксацией заготовок и подачей тока, в целом, процесс сварки схож.

Для домашней контактной сварки можно сконструировать самодельный аппарат.

Видео:

Его основные рабочие узлы – сварочный зажим и блок подачи напряжения на конденсаторах, к низковольтной обмотке которого присоединяется электрод.

Второе крыло зажима служит опорой или соединяется (в зависимости от крепления аппарата) с заготовкой, имеющей больший размер.

Видео инструкция по контактной точечной сварке представлена выше.

Сварочный аппарат из микроволновки

Прибор для точечной контактной сварки можно изготовить самостоятельно, использовав трансформатор от микроволновки.

При изготовлении такого сварочного прибора нужно взвесить, что будет дешевле – осуществить покупку инвертора или сделать самостоятельно, применив трансформатор из ненужной микроволновки.

Трансформатор – самая дорогая деталь нашего будущего самодельного прибора. Все остальные расходники – провода, кожух и основа, на которую будет производиться крепление, будут практически в любой мастерской.

Нам потребуется мощность трансформатора не менее 1 кВт. С помощью сварочного аппарата, использующего такой трансформатор, реально делать точечную сварку листов до 1 мм.

Удвоение мощности трансформатора позволит работать с листами до 1,8 мм толщиной. Трансформатор современной микроволновки может быть мощностью до 3 кВт.

При необходимости можно использовать два и три трансформатора. Эта цепь позволит увеличить мощность подаваемого тока.

Требуется вынуть трансформатор из металлического кожура и избавится от шунтов для ограничения тока и вторичной обмотки.

Микроволновая печь использует высокое напряжение, поэтому на первичной обмотке трансформатора присутствует меньшее количество петель, чем на вторичной.

Из-за этого появляется разность потенциалов. Наша задача – изменить вторичную обмотку, приспособив ее под цели контактной сварки.

Тщательно зачистите трансформатор от остатков вторичной проводки и шунтов, при необходимости используйте металлическую щетку или длинный узкий предмет (например, отвертку).

Нетронутой останется только первичная обмотка, вторичную будем делать заново.

Учитывая высокое напряжение, берем многожильную электрическую проводку с сечением не менее одного квадрата.

Видео:

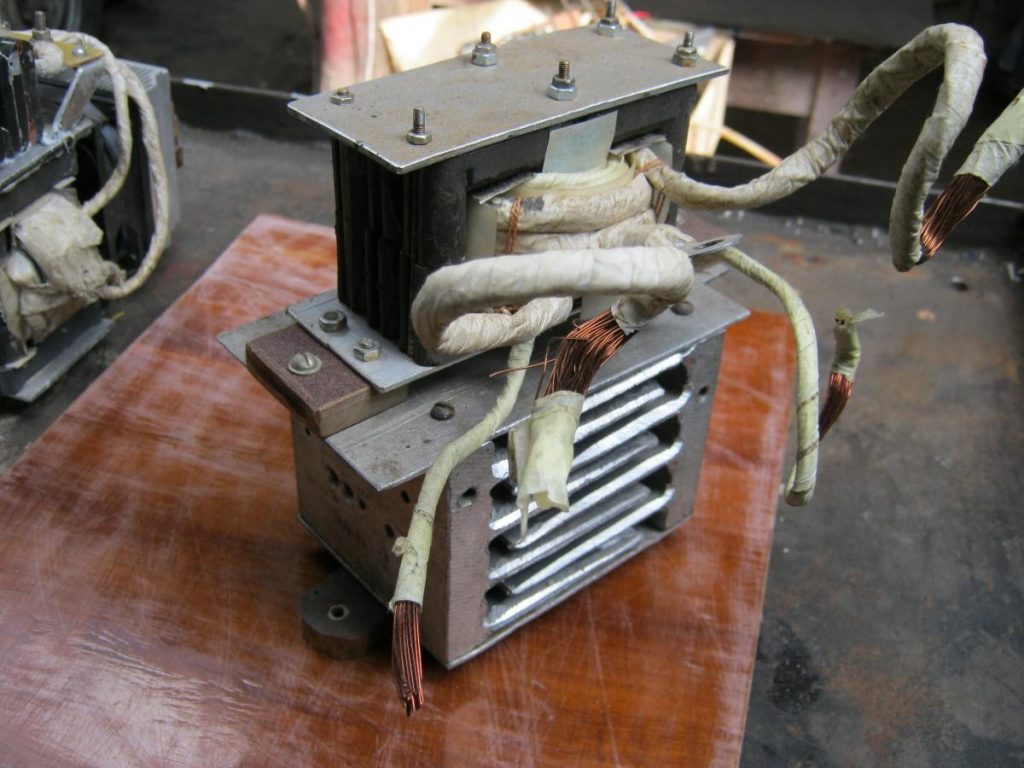

Если будет использоваться цепь из двух или более трансформаторов, то выводы всех вторничных обмоток от них сводим в одну.

Когда использован один трансформатор, то корпус для него можно приспособить из той же микроволновой печи, уменьшив ширину и длину.

Для системы трансформаторов кожух можно сделать из железного листа, снабдив его изолирующим слоем. Вторичная обмотка формируется 2-4 витками провода.

Однако, толстый слой изоляции, в которую упакован провод, не даст загнуть его по катушке.

Поэтому вынимаем провод из изоляции и в качестве изоляционного покрытия мы сможем применить обычную гибкую изоленту.

Двумя-тремя петлями провода мы добьемся напряжения в 2 Вт.

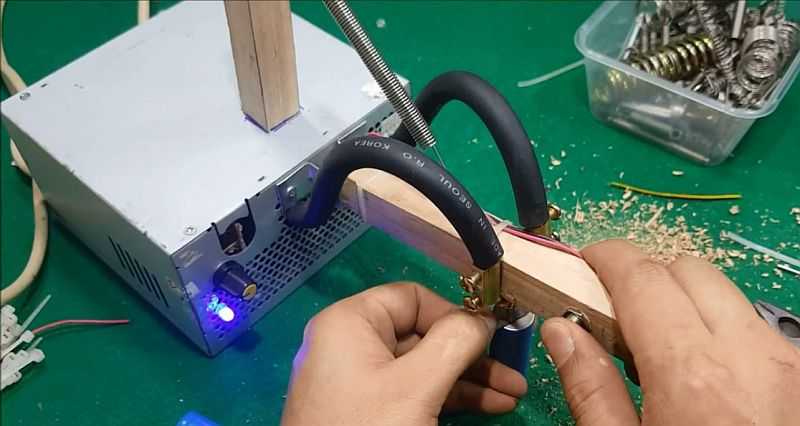

Для подвода тока к месту сварки создаем рычажный механизм, один рычаг которого жестко закреплен на основной поверхности (для удобства контактной сварки на этой же поверхности можно закрепить с помощью струбцин и трансформатор в кожухе).

Второй рычаг при опускании будет сдавливать детали. Выключатель вводим в цепь первичной обмотки и устанавливаем на верхний рычаг.

Это позволит одновременно сжимать деталь и пускать ток. Клещи в этом случае не используются, а сами наконечники предварительно паяются с проводами для предотвращения окисления.

При точечной сварке будем использовать стержни из меди толщиной больше, чем диаметр провода. В процессе работы их нужно подтачивать и при необходимости менять.

В ходе работы деталь зажимается с помощью рычагов между двумя электродами и пускается ток.

Сварочный аппарат из аккумуляторов

При сварочных работах с помощью электрического сварочного аппарата бытовые электросети терпят существенную перегрузку.

Длительная контактная сварка может привести к расплавлению электропроводки или выходу из строя бытовых приборов. Питание сварочного аппарата можно произвести от автономного источника электроснабжения.

Видео:

В этом качестве может выступать переносная станция (генератор, работающий на бензине или дизеле), что весьма накладно, а можно источник тока сделать самостоятельно.

Понадобится несколько автомобильных аккумуляторов, вполне допустимы бывшие в употреблении. Идеально, если они будут одной емкости.

Тогда сила тока будет рассчитываться, как 1/10 емкости аккумулятора. Если собраны приборы разной мощности, то для расчета понадобится самая маленькая емкость.

Сделаем цепь из последовательно соединенных аккумуляторов, скрепив соответствующие «плюсы» и «минусы» с помощью проводов и кусачек или, что еще лучше, проводами для прикуривания.

Можно использовать также любые клещи. От свободного «минуса» выводим провод на электрод, который зажимаем в клещи, а от свободного «плюса» на рабочую пластину, в цепь рекомендуется поставить реостат.

Получившийся сварочный аппарат для точечной сварки из автомобильных аккумуляторов готов и может быть использован вдали от источника электроэнергии.

К нему можно сделать самодельное устройство для зарядки. Данный вариант может быть успешно использован опытными сварщиками и не рекомендуется для получения навыков сварки.

Как показано в статье, точечная самодельная контактная сварка вполне доступна. Мы рассмотрели варианты и технологию контактной сварки.

Приведенная информация поможет получить начальные навыки контактной сварки и обеспечить создание сварочного инвертора для точечной сварки самостоятельно из подручных средств.

Как сделать контактную сварку

Варить на сварочном аппарате — полезное умение. Наличие навыков может подразумевать заинтересованность не только в самостоятельной контактной сварке, но и в изготовлении готового аппарата своими руками.

Технологический процесс контактной сварки

Организация работ по соединению металлоконструкций при помощи сварки доступна не только в промышленных масштабах или на специализированных предприятиях, но и вполне осуществимо в домашних условиях.

Необходимое оборудование:

• сварочный инвертор;
• электроды;
• мощный источник питания.

Принцип действия инвертора заключается в преобразовании электрической энергии в тепловую. Тем самым, металл электрода и рабочей поверхности расплавляется, закрепляя конструкционные элементы металлических деталей.

Главной особенностью дуговой сварки является правильное ведение шва. Традиционно наиболее надежной считается точечная сварка. Особенно это актуально вертикальных поверхностей.

Необходимо задать некоторое время для остывания поверхности шва. Точечное нанесение позволяет создавать надежный и ровный шов.

Для того, чтобы избежать сдвиги, и зафиксировать детали для закрепления необходимо закрепить их при помощи электродов. Происходит это путем подачи электрического тока через инвертор.

При проведении работ в домашних условиях требуется наличие мощных источников питания. Опасность заключается в возможном выходе проводки и бытовой техники.

Перед работой следует убедиться в наличии качественной медной проводки. Если такая отсутствует, то желательно заменить.

Две поверхности детали перед креплением зачищают от грязи и коррозии. В зоне прилегающих краев проводят работу по точечной сварке.

Технология применима для тонких металлов, маленьких деталей и прутов до 5 мм толщиной.

Существует 3 вида соединений.

• Прерывистое оплавление. Включает в себя мероприятия поочередного плотного и неплотного контакта рабочих поверхностей заготовок. Путем замыкания в месте соединения, происходит расплавление электрода. Образуется точечное металлическое соединение.
• Непрерывное оплавление. Способ нанесения, заключающийся в непрерывном воздействии электрода на скрепляемую поверхность. При этом получается сплошное металлическое соединение.
• Путем расплавления сопротивлением. Детали из низкоуглеродистой стали, цветных металлов, меди, латуни, стали, а также при совмещении различных металлов фиксируются. В дальнейшем производится нагрев до плавления. Таким образом, и происходит соединение деталей.

Для подготовки поверхности следует выполнить следующие шаги:

• зачистить и выровнять рабочие поверхности для сварки;
• совместить края, зафиксировать заготовки для сварочного аппарата;

• обеспечить подачу электрической энергии.

Далее проводится сам процесс сварки:

• прогреваемый электрод при соединении с рабочей поверхностью создаёт эффект оплавления;
• после проведения шва, требуется несколько минут для остывания;
• произвести очистку от шлака на поверхности;

• выключить питание сварочного инвертора.

Для контроля качества сварки, проводится постукиванием молотка. Некачественные элементы откалываются при небольшом усилии.

Контактную сварку в домашних условиях производят и при помощи самодельных аппаратов.

Основу конструкции самодельного аппарата составляют:

• блок подачи напряжения;
• трансформатор;

• сварочный зажим;
• низковольтная обмотка.

Как сделать сварочный аппарат из микроволновки

Данный трансформатор отлично подходит в качестве узла агрегата. Прежде чем браться за изготовление нового аппарата, стоит взвесить все вопросы по стоимости.

Остальные расходные материалы, корпус, крепления легко найти в любом хорошем хозяйственном магазине.

Мощность трансформатора должна составлять не менее 1 киловатта. При помощи какого устройства, появляется возможность легко проводить точечную сварку рабочей поверхности металлических листов, даже с толщиной менее 1 миллиметра.

Удвоив мощность трансформатор, появляется возможность работы с металлическим листом толщиной более 1,8 миллиметра.

Стоит отметить, что современные микроволновые печи достигают мощности 3 киловатт.

Для того, чтобы увеличить мощность сварочного аппарата, следует подключать несколько трансформаторов. Перед использованием трансформатора, необходимо освободить его из металлического кожуха. А также избавиться от шунтов ограничение тока.

Микроволновка работает под высоким напряжением, поэтому первичная обмотка трансформатора имеет меньшее количество петель, чем вторичная.

По этой причине появляется разность потенциалов. Нам необходимо использовать вторичную обмотку, сделав выводы под контактную сварку.

Необходимо зачистить трансформатор. Делать это нужно тщательно, с применением металлической щетки, освобождая от вторичной проводки и шунтов. Первичная обмотка не затрагивается, а вторичная перематывается заново.

Для этих целей используется многожильный электрическая проводка с сечением не менее 1,0 квадратных мм.

Если вы создаете мощный трансформатор из цепочки, то выводы вторичной обмотки соединяются в один провод. Корпус можно использовать на усмотрение, бывает так что подходит старый.

Вторичная обмотка состоит от 2 до 4 витков провода. Провод следует использовать без изоляции, в качестве таковой используется изолента.

Выключатель необходимо установить в цепь первичной обмотки. В качестве наконечника используется медный провод или наконечники, значительно превосходящих толщину провода обмотки.

Аппарат готов для проведения точечной сварки.

Источник питания в качестве аккумуляторов

Ни для кого не секрет, что бытовые сети терпят значительные перегрузки при проведении сварочных работ. Последствия большой нагрузки могут привести выгорание провода и поломки бытовых устройств.

Поэтому, разумнее всего, провести организацию автономного питания.

Кости альтернативы можно рассматривать генератор автономного питания, основанного на преобразовании дизельного топлива в электрическую энергию. Ну, как правило, такое оборудование достаточно дорого стоит.

Для работы нам понадобится несколько аккумуляторов от автомобиля. Идеальный вариант, когда емкость этих источников совпадает.

Подключение производится последовательно, с установкой дополнительного реостата. Удобство использования такого автономного источника питания заключается в его мобильности.

Таким образом, мы доказали, что точечную сварку можно производить самостоятельно с применением подручных средств.

Практическое руководство: Создайте свой собственный аппарат для точечной сварки

Аппараты для точечной сварки используются при производстве автомобилей, корпусов компьютеров, блоков питания, микроволновых печей, электрических распределительных коробок, клеток Фарадея и различной электроники. Используется аппарат для точечной сварки, потому что он обеспечивает четко определенную точку контактного сварного шва. Материалы свариваются без чрезмерного нагрева, поэтому рабочие детали легко обрабатываются. Сварка также строго контролируется и повторяема. В этом практическом руководстве мы рассмотрим основы устройства для точечной сварки, а затем покажем вам, как собрать его из трансформатора для микроволновой печи.

Электроды точечной сварки выполняют как минимум три функции. Они передают электрическую энергию материалу, а также удерживают его вместе; это также контролирует сопротивление. Чем больше сила сжатия, тем меньше сопротивление, что приводит к уменьшению резистивного нагрева. Меньшее усилие зажима приводит к повышенному резистивному нагреву. Электроды также отводят тепло от материала, а в нерабочих циклах помогают охладить и закалить сварной шов. Резистивную точечную сварку обычно называют «самородком». Сварочные аппараты для точечной сварки обычно используются только для черных металлов, что несколько ограничивает область их применения. Большинство из них производят сварку с низким напряжением и высоким током. Сварщик в этом руководстве работает от вторичной обмотки 3 В переменного тока. Первичное напряжение сети составляет 120 В переменного тока, к которому следует относиться с уважением. Вторичное низкое напряжение делает сварщика очень безопасным, поэтому опасность поражения электрическим током от электрода практически отсутствует. Однако существует риск ожога из-за высоких температур, как и при работе с любым другим сварочным аппаратом.

Этот сварочный аппарат не предназначен для сварки панелей кузова вашего джипа 1966 года; он не будет хорошо работать с материалом тяжелее листового металла толщиной 20GG. Предполагаемое использование для небольших проектов, поскольку он не может работать в непрерывном режиме. Возможные области применения: Сварочный электродный материал для электролизеров. Работа с тонкими компонентами вакуумной трубки. Создание легкой рамы для небольшой роботизированной платформы. У большинства из нас есть достаточно деталей, чтобы собрать аппарат для точечной сварки. Если у вас завалялся трансформатор для микроволновой печи (MOT), то вы уже на полпути. Кстати, в 2006 году мы рассмотрели сварочный аппарат для дуговой сварки в микроволновой печи.0003

Нам также понадобился медный провод большого сечения. Мы использовали около четырех футов проволоки 4AWG, чтобы построить аппарат для точечной сварки на фотографии. Другие материалы включали лом 2×6, 2×2, два медных винтовых наконечника, два медных сварочных кабельных наконечника, два сварочных наконечника MIG, две оцинкованных угловых скобы 4″ x 3/4″, винты для гипсокартона и три шайбы.

На фото выше рабочее ТО. Первое, что нам нужно было сделать, это снять вторичные катушки. А именно обмотка высокого напряжения и обмотка низкого напряжения. Мы использовали угловую шлифовальную машину с отрезным кругом, стараясь не срезать первичную обмотку.

Вырезаем вторичный заподлицо с сердцевиной ламината ТО. Обе стороны МТ должны быть обрезаны. Осмотрите МТ на наличие признаков того, что ламинат был приварен. Мы обнаружили, что сварные MOT могут выдержать немного больше злоупотреблений, чем их герметичные аналоги. Если возможно, постарайтесь сохранить нетронутой изоляцию сердечника, где будет намотана вторичная обмотка. Хотя это не остановит шоу, если изоляция будет повреждена. Изоляция немного облегчает обмотку толстой вторичной обмотки.

После удаления вторички у нас получилось что-то похожее на фото выше. Если материал магнитного шунта выпадет, обязательно замените его, как это было раньше. Шунт удерживает ядро ​​от передачи слишком большой мощности на вторичную обмотку. Магнитный балласт, если хотите. Шунт управляет насыщением сердечника. Проект грубой силы, подобный этому, полагается на такой шунт для правильной работы.

Перемотка MOT с 4AWG — это не прогулка в парке. Если вы повредили изоляторы жил, мы предлагаем обмотать их изолентой. Это поможет избежать повреждения изоляции провода при его протягивании через жилу. Наш опыт показывает, что 3-4 обмоток достаточно. В конце концов, этот аппарат для точечной сварки полагается на высокий ток и предельное сопротивление. Не высокое напряжение.

Мы позаботились о том, чтобы вторичная катушка была намотана по спирали, чтобы завершить вторичную обмотку.

Мы установили ТО и 2×2 на базу 2×6. В этой конкретной сборке использовались 12-дюймовые колеса 2×6 и два 7-дюймовых колеса 2×2. Эти размеры могут работать или не работать в зависимости от физического размера вашего MOT. Единственная важная часть здесь — это максимально короткая длина провода.

После установки нижней челюсти мы также прикрепили угловые скобы. Было обнаружено, что запасная часть 2×2 в качестве прокладки хорошо работала для выравнивания верхней и нижней челюсти. После того, как верхняя челюсть была выровнена, мы прикрепили ее к угловым брекетам с помощью винтов. Это сформировало шарнирную часть челюсти.

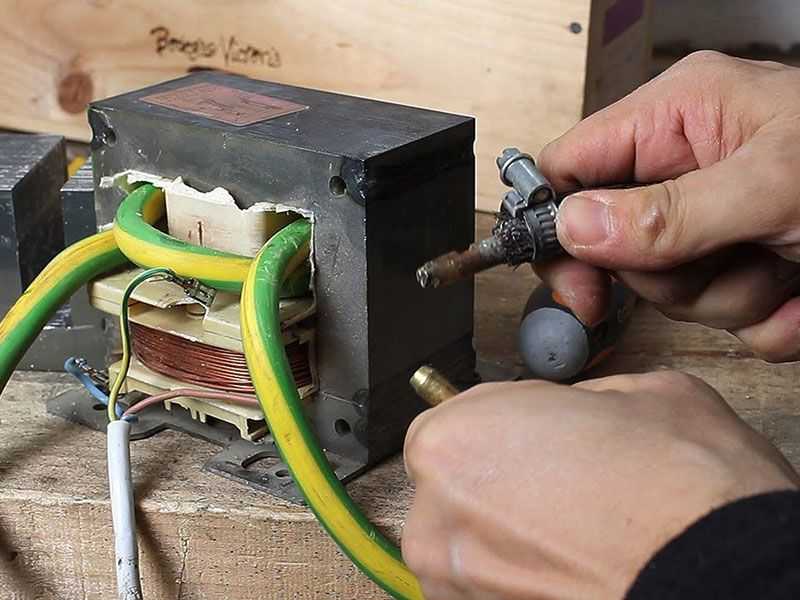

На рисунке выше показан наконечник для сварки MIG и медный наконечник винтового типа. Это улучшение по сравнению с предыдущей моделью, которую мы построили. Первоначально мы использовали медную трубку с отверстием и кусок заземляющего провода 6AWG в качестве сварочного электрода. Заземляющий провод удерживался на месте винтом, который ввинчивался внутрь медной трубки перпендикулярно электроду. Это было очень грубо, но это сработало. Этот новый метод гораздо более практичен.

Вот два электрода, готовые к установке на нижнюю и верхнюю челюсти. Мы дважды проверили электроды MIG, чтобы убедиться, что они затянуты. Неплотное соединение будет отводить тепло от сварного шва.

Равномерно выравнивая сварочные электроды, мы старались сохранить верхнюю челюсть в естественном положении, в котором она была установлена. Это позволило сохранить плоскую контактную поверхность сварочных электродов. После того, как мы убедились, что электроды выровнены должным образом, губки были отмечены. Затем мы просверлили небольшое отверстие. Поскольку мы монтировали с зерном 2×2, отверстия помогли защитить от раскола 2×2.

С установленными электродами мы отрезаем провод до нужной длины. Мы никогда не режем ровно столько, сколько нам нужно. Мы всегда режем больше, чем нам нужно. Это эмпирическое правило должно применяться ко всей электропроводке. Ведь гораздо проще отрезать лишнее, чем намотать новую вторичку.

Мы согнули провода примерно в том положении, в котором они должны были быть собраны, и зачистили провод, готовясь к обжимным наконечникам для сварки. Здесь также рекомендуется снимать больше, чем необходимо. Просто отрежьте лишнее после определения глубины выступов. Никогда не обжимайте изоляцию наконечником. Это создаст потенциальную проблемную зону из-за потери проводимости.

Использование хорошего неизолирующего обжимного инструмента для закрепления провода. Мы осмотрели обжим и устроили ему испытание на растяжение. Просто потяните за провод, если он ослаблен, он вытянется. Если он не вытягивается, значит, был сделан соответствующий обжим, подходящий для высокого тока.

Гофрированные проволоки крепились к сварочным электродам винтами. Мы были осторожны, чтобы не перетянуть винты. Если бы шуруп для гипсокартона вырвался из дерева, нам пришлось бы использовать вместо него шуруп большего размера. После того, как оба сварочных электрода были закреплены на губках, мы выровняли электроды. С помощью плоскогубцев согнули электроды так, чтобы они равномерно соприкасались друг с другом. Электроды уже должны быть достаточно близко, так как они были выровнены перед сверлением.

Мы открыли челюсти и подключили первичную часть к электрическому шнуру, а затем проверили вторичную. Если выключатель срабатывает, проверьте следующее:

1. Вторичная обмотка закорочена (клещи закрыты)
2. Магнитные шунты отсутствуют или неправильно переустановлены
3. Неисправная проводка к первичной обмотке или короткое замыкание первичной обмотки
4. Слишком большая нагрузка на тестовую цепь или недостаточная мощность выключателя

Мы соблюдали правила электромонтажа. Также подчеркивается, что это сварочный аппарат, и он должен иметь выделенную цепь, как и любой другой сварочный аппарат.

При физическом отключении питания мы проверили выравнивание сварочного электрода с материалом, с которым собирались работать. Перед подключением питания и выполнением начальной сварки мы соблюдали несколько правил техники безопасности. Это сварочный аппарат, и он будет производить очень высокие температуры. Держите пальцы подальше от сварочных электродов. Дайте материалу остыть перед обработкой. Всегда надевайте защиту для глаз. Возможно, вам будет интересно прочитать о параметрах точечной сварки. Есть еще проблема горючих материалов…

Этот Compaq использовал очень тонкий алюминий для поддержки экрана и соединения петель. Металл сломался и разрушил большую часть нижнего пластика. Мы смогли изготовить новые опоры из листового металла из нержавеющей стали 22AWG. Все сварные швы были выполнены с помощью аппарата точечной сварки со специальным регулятором мощности. Контроллер питания будет рассмотрен в другом руководстве.

21 Самодельный точечный сварочный аппарат, дешевый и простой в изготовлении – самодостаточный образ жизни

Самодельный точечный сварочный аппарат позволит создавать определенные сварные швы на небольших участках, не тратя при этом больших средств на ваш банковский счет. Если вы домашний мастер и делаете все ремонтные работы, то самодельный точечный сварочный аппарат может значительно облегчить вам жизнь.

Недорогой самодельный точечный сварочный аппарат поможет вам отремонтировать микроволновые печи, мелкую кухонную технику, пылесосы и различные электронные устройства. Точечная сварка позволяет создать определенную точку контакта сварного шва, не выделяя слишком много тепла. Уменьшенное количество тепла позволяет проводить сварку в труднодоступных местах.

Сэкономьте немного денег, создав собственный аппарат для точечной сварки, а затем сэкономьте еще больше денег, используя аппарат для точечной сварки своими руками для ремонта дома.

Другие похожие статьи, которые вам могут быть интересны: Самодельная горн для кузнечного дела , Самодельные молоты , Телескоп своими руками , Зарядные станции своими руками и Bluetooth колонки своими руками.

1. Аппарат для точечной сварки своими руками для аккумуляторов

A Аппарат для точечной сварки своими руками r для аккумуляторов легко собрать с помощью этих бесплатных инструкций. Письменные инструкции и графические схемы облегчают выполнение этого плана строительства. Некоторые компоненты для этого проекта «Сделай сам» можно приобрести в магазине «Долларовое дерево», что делает этот проект очень недорогим.

2. Схемы устройства для точечной сварки своими руками

Посмотрите это подробное видео на YouTube, чтобы узнать, как собрать недорогой аппарат для точечной сварки . Если вы хотите создать этот аппарат для точечной сварки, вы можете загрузить чертежи вместе с видео на YouTube.

Этот креативный дизайн делает этот набор одним из лучших бесплатных онлайн-планов для самодельного аппарата для точечной сварки. Проекты «сделай сам» могут быть веселыми, быстрыми и доступными, когда вы смотрите обучающие видео на YouTube, подобные этому.

3. Дешевый аппарат для точечной сварки своими руками

Все проекты «сделай сам» предназначены для экономии ваших денег и/или утилизации полезных предметов, и сварочный аппарат arduino для точечной сварки не является исключением. Воспользуйтесь этими подробными инструкциями, чтобы собрать недорогой аппарат для точечной сварки, который обязательно поможет вам во многих бытовых ремонтных работах.

Переработка полезных предметов помогает уберечь мусор от свалки и больше денег в вашем кармане. Ремонт предметов, которые у вас уже есть, с помощью точечной сварки своими руками также сэкономит вам деньги и принесет пользу планете.

4. Аппарат для точечной сварки своими руками

Сварщик для точечной сварки может помочь вам не только отремонтировать неисправную микроволновую печь, но и использовать детали старой микроволновой печи для сборки аппарата для точечной сварки . Воспользовавшись этими простыми инструкциями, можно переработать детали из старой микроволновой печи в удобный аппарат для точечной сварки сопротивлением.

5. Самодельный аппарат для точечной сварки электроники

Следуйте этим пошаговым инструкциям по сборке аппарата для точечной сварки своими руками , который пригодится для ремонта электроники. Инструкции на этом веб-сайте также содержат вторую часть, которая покажет вам, как создать контроллер для самодельного аппарата точечной сварки, чтобы вы могли создавать прочные сварные швы в деликатных местах.

6. Маленький самодельный аппарат для точечной сварки

Вот еще одна полезная идея по переработке компонентов старой микроволновки в небольшой самодельный аппарат для точечной сварки. Самодельный сварочный аппарат может быть небольшим по размеру, но он достаточно мощен для постоянной сварки листового металла и быстрой пайки.

Используйте трансформатор от неработающей микроволновки и несколько других компонентов, чтобы создать этот мощный небольшой аппарат для точечной сварки.

7. Самодельный точечный сварочный аппарат с микроволновым трансформатором

Это большой самодельный точечный сварочный аппарат , который обладает большей мощностью, чем упомянутые выше самодельные сварочные аппараты.

Этот проект «Сделай сам» состоит из трех видеороликов, в которых рассказывается обо всех деталях сборки, но его стоит посмотреть. Готовый сварочный аппарат достаточно мощный, чтобы справиться с любым домашним проектом, а готовый продукт выглядит очень профессионально.

8. Самодельный аппарат для точечной сварки на аккумуляторе

Зачем платить более 100 долларов за аппарат для точечной сварки arduino , если можно просто сделать один из них за небольшую часть стоимости? Сэкономьте деньги и получите нужный вам аппарат для точечной сварки, следуя этим бесплатным планам.

Это подробное видео на YouTube проведет вас через процесс сборки, чтобы вы могли очень дешево собрать аккумуляторную точечную сварку своими руками. Видео очень информативное и полезное для начинающих сварщиков.

9.

Самодельный аппарат для точечной сварки на аккумуляторе

Если вы не хотите собирать аппарат для точечной сварки своими руками из переработанных деталей, подумайте о том, чтобы собрать его из набора, подобного этому. Этот набор для сварки и видео на YouTube сделают сборку очень простой, а готовый продукт очень полезным.

Этот комплект для точечной сварки доступен по цене и может быть быстро собран. С помощью этого небольшого и мощного аппарата для точечной сварки вы сможете завершить все сварочные работы и отметить их в своем списке дел.

10. Аппарат для точечной сварки на батареях Arduino

Это идеальный аппарат для точечной сварки на аккумуляторах своими руками, и его легко собрать, следуя этим инструкциям. Видео шаг за шагом проведет вас через сборку, а также есть изображения и письменные инструкции, которые покажут вам, как использовать этот аккумуляторный точечный сварочный аппарат после того, как вы закончите его сборку.

Подумайте обо всех проектах, которые вы можете выполнить по дому с помощью нового сварочного аппарата, а затем приступайте к сборке сварочного аппарата с помощью этих подробных инструкций.

11. Самодельный аппарат для точечной сварки

Легкий самодельный аппарат для точечной сварки легко собрать из переработанных деталей и этих подробных инструкций. Старый трансформатор от микроволновой печи и несколько других переработанных компонентов можно собрать вместе, чтобы создать новый самодельный аппарат для точечной сварки, который может выполнять небольшие сварочные работы.

Отремонтируйте сломанную электронику и создайте что-то новое с помощью этого полезного сварочного аппарата.

12. Язычок Аппарат для точечной сварки своими руками

Простая конструкция и точная регулировка усилия электрода являются частью этого аппарата для точечной сварки. Двойной импульс этого аппарата для точечной сварки своими руками обеспечивает лучшую зажимную способность, а ток можно регулировать в соответствии с задачей сварки.

Наглядные инструкции вместе с письменными инструкциями содержат все детали и меры предосторожности для этого проекта «Сделай сам».

13. Аккумуляторный блок Самодельный аппарат для точечной сварки

Используйте эту идею, чтобы собрать либо аппарат для точечной сварки с таймером, управляемым Arduino, либо контроллер для точечной сварки. Сварщик тот же, просто способ управления сваркой не является обязательным, поэтому вы выбираете тот, который лучше всего подходит для вас.

Небольшой размер и простая сборка позволяют сделать это своими руками за один вечер. Это недорогой проект «сделай сам», а готовый аппарат для точечной сварки «сделай сам» позволит вам создавать сварные швы в труднодоступных местах.

14. Аппарат для точечной сварки

Самодельный аппарат для точечной сварки настолько удобен в мастерской, что, привыкнув к нему, вы удивитесь, как вы обходились без него.

Небольшой, простой в сборке Точечная сварка r использует небольшое давление и много тепла, чтобы сплавить две металлические детали вместе. Сварной союз будет прочным и позволит вам ремонтировать и создавать многие другие предметы в домашней мастерской.

Самодельный аппарат для точечной сварки полезен во многих областях, включая автомобилестроение, металлическую мебель, ремесла, художественные работы, реконструкцию и жилищное строительство. Подумайте обо всех творениях, которые вы могли бы построить и отремонтировать, если бы у вас был такой аппарат для точечной сварки.

Точечная сварка — один из старейших методов сварки, при котором два или более металлических компонента соединяются без использования какого-либо присадочного материала. Вы можете построить этот небольшой, но мощный сварочный аппарат быстро и недорого.

15. Вторичная микроволновая печь

Для сборки этого аппарата для точечной сварки своими руками была использована разобранная микроволновая печь, и вы можете собрать точно такую ​​же с помощью этих бесплатных чертежей.

Планируется также построить стационарную металлическую раму, чтобы установка для точечной сварки оставалась в одном месте. Он слишком большой и тяжелый для переноски, но идеально подходит для домашней мастерской.

Эти бесплатные планы сборки аппарата для точечной сварки своими руками включают письменные инструкции, иллюстрированные инструкции и видео. Процесс сборки прост для понимания, и, поскольку он перерабатывает старую микроволновую печь, вы сохраните полезный предмет на свалке.

Если вы давно искали аппарат для точечной сварки для дома, то этот аппарат для вас. он может выполнять сварочные задачи, и его сборка не будет стоить вам слишком дорого.

16. Аппарат для точечной сварки на аккумуляторе

Этот аппарат для точечной сварки на аккумуляторе своими руками прост в изготовлении и идеально подходит для разовых сварочных работ.

Иногда у вас есть только один проект «сделай сам», для которого вам нужен аппарат для точечной сварки, и тогда он, вероятно, никогда больше не будет использоваться. Этот аккумуляторный точечный сварочный аппарат идеально подходит для разовой работы.

Если у вас есть проект, которым вы хотите заняться, но не хотите вкладывать много денег в аппарат для точечной сварки, обратите внимание на этот аккумуляторный точечный сварочный аппарат, сделанный своими руками. это быстро и легко построить, это не требует больших затрат, и это позволит вам построить этот специальный проект.

Аккумулятор, автомобильный соленоид и несколько медных гвоздей — вот большинство предметов, которые вам понадобятся для сборки этого аккумуляторного точечного сварочного аппарата. Вы можете собрать его и подготовить к использованию примерно за час.

17. Простой аппарат для точечной сварки

Аппарат для точечной сварки своими руками прост в сборке и использовании. Это не сложная и сложная машина, но она эффективна.

В этом видео на YouTube показано, как собрать этот простой аппарат для точечной сварки с подробными инструкциями. Видеоинструкции ясны, точны и просты в использовании, так что вы не запутаетесь в процессе сборки.

Когда сборка аппарата для точечной сварки будет завершена, это будет эффективная машина, которую будут приветствовать в любой домашней мастерской. Это очень полезно при сварке листового металла, проволочной сетки или других металлических компонентов. Точечная сварка является одним из наиболее эффективных сварочных процессов и имеет широкий спектр применения для строительства и ремонта предметов в доме.

18. Мини-аппарат для точечной сварки

Вы можете узнать, как сделать мини-аппарат для точечной сварки своими руками, посмотрев это информативное видео на YouTube.

Этот самодельный проект перерабатывает некоторые компоненты бывшей в употреблении микроволновой печи и объединяет их с медной проводкой и аккумулятором для создания мини-станка для точечной сварки. Это отлично подходит для всех тех небольших проектов по дому, которые требуют сплавления металлических компонентов.

Если вы хотите вывести свои проекты «сделай сам» на новый уровень и начать сплавлять металлы, начните с малого с помощью этого мини-аппарата для точечной сварки. Затем, когда вы увидите, как здорово иметь аппарат для точечной сварки в своей мастерской, ознакомьтесь с чертежами более крупных аппаратов для точечной сварки своими руками и соберите один из них для своей мастерской.

19. Трансформатор для микроволновой печи

Когда вы модернизируете свою домашнюю микроволновую печь, сохраните старую, чтобы создать Аппарат для точечной сварки своими руками для вашей мастерской.

Микроволновые печи имеют трансформаторы, которые можно использовать для создания точечной сварки. Эти бесплатные планы покажут вам, как создать один для себя. И самое замечательное в использовании трансформаторов из старой микроволновой печи заключается в том, что они не дадут полезным предметам попасть на свалку. Если у вас дома нет старой микроволновки, ее можно купить в комиссионном магазине или на барахолке по очень низкой цене.

Точечная сварка использует электричество для сплавления металлических компонентов. Сплавленное соединение прочное и долговечное. Сварщик точечной сварки сплавляет металл в одном месте и делает это очень быстро, поэтому металл не нагревается.

Если вам нужно выполнить небольшие сварочные работы, точечный сварочный аппарат своими руками поможет вам выполнить их эффективно и недорого.

20. Аппарат для точечной сварки с автоматическим контуром

Точечная сварка безопаснее и эффективнее других видов сварки, а автоматический контур обеспечивает сварку в течение более длительного периода времени. Эти бесплатные планы строительства покажут все шаги по созданию Самодельный точечный сварочный аппарат .

Точечная сварка обычно используется, когда необходимо соединить один слой проволочной сетки, например, в прокладках, сетчатых экранах или металлических швах внахлест. Есть много вариантов использования точечной сварки своими руками в домашней мастерской.

Что делает точечную сварку столь привлекательной для домашних любителей и ремесленников, так это то, что большое количество энергии может быть доставлено в одну точку за очень короткое время. Точечная сварка выполняется быстро, эффективно и обеспечивает прочное плавленое соединение.

Изготовление аппарата для точечной сварки своими руками также сэкономит вам много денег. Один из самых дешевых, которые вы можете купить, будет стоить 50 долларов, и это мини-станок для точечной сварки. Вы можете построить тот, который больше и стоит меньше. Ознакомьтесь с этими бесплатными планами и создайте один для своей мастерской.

21. Портативный аппарат для точечной сварки

Иногда сварщику необходимо обратиться к проекту «Сделай сам» , и этот портативный аппарат для точечной сварки всегда с вами.

Эти бесплатные планы покажут вам, как собрать высокопроизводительный аппарат для точечной сварки с суперконденсатором, способным генерировать ток от 200 до 400 А. У этого также есть двойной импульс, который достаточно мощен, чтобы создать прочный союз двух или более металлических компонентов.

Возьмите этот переносной точечный сварочный аппарат на улицу к машине, которую вы восстанавливаете, или к металлической мебели для патио, которую вы ремонтируете.
