Сегментный листогиб: особенности устройства и разновидности

1. Типы листогибочного оборудования
2. Станки с электрическим приводом
3. Гидравлическое оборудование
4. Устройства с ручным приводом
5. Пневматическое оборудование
6. Станки электромагнитного типа

Сегментный листогиб позволяет изготавливать из листового металла изделия различной конфигурации. Универсальность такого оборудования дает возможность успешно применять его не только в различных отраслях промышленности, но и в строительной сфере.

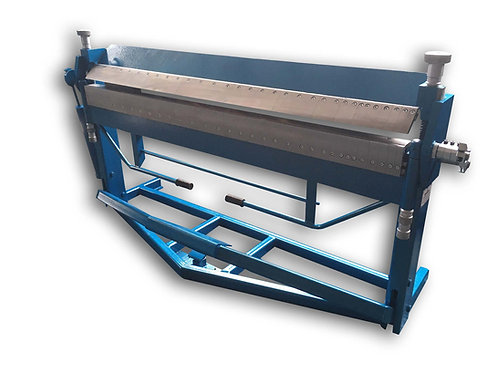

Ручной сегментированный листогиб намного превосходит по возможностям своего собрата с неразборной рабочей поверхностью

Типы листогибочного оборудования

Листогиб, изготовить который можно и своими руками, – это устройство, позволяющее выполнять не только гибку, но и резку металлических листов. Такое оборудование сегодня можно встретить практически на любом производственном предприятии. Впервые его стали использовать еще в XIX веке, когда в развитии промышленных технологий произошел резкий скачок.

На сегментных листогибах можно делать лотки, кожухи, воздуховоды, профили, хомуты и многое другое

Первые устройства подобного назначения были ручными, значительно позже стали появляться гидравлические и электромеханические листогибы. Сегодня, когда современные технологии шагнули далеко вперед, производители предлагают специалистам по обработке металла листогибочные станки, работающие полностью в автоматизированном режиме, оборудование с электромагнитными прижимами и другие типы гибочных устройств.

Если изначально аппараты для гибки листового металла использовались только для оснащения крупных производственных предприятий, то сегодня даже для бытовых целей или нужд небольшой мастерской можно приобрести компактный электромеханический или ручной станок, позволяющий выполнять большой перечень гибочных операций.

Большинство сегментных листогибов оснащаются дисковым ножом для обрезки заготовок

Отличаются листогибы не только по виду установленного на них привода, но и по типу рабочих органов. Так, различают роликовые, валковые листогибы, а также устройства с поворотной балкой.

Совершенно уникальными по своей конструкции являются сегментные листогибы, которые начали активно применяться относительно недавно. Фактически такой станок – это листогиб с поворотной балкой. Его особенность заключается в том, что его рабочий орган, который и оказывает воздействие на металлический лист, деформируя его, составлен из отдельных сегментов. Сегментный (сегментарный, сегментальный) листогиб благодаря особенностям своей конструкции позволяет, используя одну единицу оборудования, выполнять гибку изделий различных размеров и конфигурации. Таким образом, сегментные листогибы являются более универсальными устройствами, чем стандартный листогиб с поворотной балкой.

Балки сегментного листогиба состоят из секций, которые можно перемещать и менять, подбирая практически любой необходимый рабочий размер

Современный рынок предлагает разнообразное листогибочное оборудование, различающееся как по своим функциональным возможностям, так и по основным техническим характеристикам – мощности, производительности, уровню автоматизации и др. Благодаря такому разнообразию выбор сегментного листогибочного станка не представляет сложности для производителей и домашних мастеров.

Станки с электрическим приводом

Ручной сегментный листогиб отличается высокой эффективностью и простотой конструкции, однако имеет и ряд недостатков, наиболее значимыми из которых являются невысокая мощность и низкая производительность. Чтобы значительно улучшить технические характеристики такого оборудования, на сегментный или любой другой листогиб устанавливают электромеханический привод.

Электромеханический листогиб ЛГМ-6 предназначен для холодной гибки металла толщиной до 6 мм

Основными элементами сегментного листогиба, оснащенного электромеханическим приводом, являются:

• станина, на которой крепятся все остальные узлы станка;
• механизмы прижима и гибки, которые приводятся в действие при помощи электродвигателей;
• сам электромеханический привод;
• направляющие и стопорные элементы, обеспечивающие правильное позиционирование и перемещение металлического листа в процессе его обработки;
• механизмы фиксации заготовки, которые могут быть как механическими, так и электромагнитными;
• шкаф для электрооборудования и органы управления станком.

Для того чтобы увеличить мощность электромеханического листогибочного станка, его дополнительно оснащают редукторами, что приводит к значительному увеличению его размеров и массы.

Гидравлическое оборудование

Чтобы еще больше увеличить мощность листогибочного оборудования, на него устанавливают гидравлический привод, который отвечает за работу двух основных механизмов такого оборудования – прижима и гибки. Гидравлический привод редко устанавливают на устройства с сегментным рабочим органом. Чаще всего им оснащают стандартный листогиб с поворотной балкой или станки валкового типа. Объясняется это тем, что использовать слишком мощный и габаритный гидравлический привод для сегментного листогиба, на котором выполняют обработку заготовок небольшого размера, просто нецелесообразно.

Гидравлические сегментные машины позволят гнуть широкоформатные листы значительной толщины

Устройства с ручным приводом

На современном рынке можно приобрести и сегментный ручной листогиб. Более того, при желании можно изготовить такой листогиб своими руками. Именно листогибочные устройства ручного типа домашние умельцы чаще всего устанавливают в свой гараж или мастерскую, чтобы выполнять с их помощью несложные технологические операции.

Основными недостатками ручных устройств, как уже говорилось выше, являются их невысокая производительность и низкая мощность. По этой причине использовать такие станки можно лишь для резки и гибки металлических листов очень незначительной толщины. Кроме того, управление такими листогибами, на которых в качестве привода применяется преимущественно рычажный механизм, требует приложения немалых физических усилий, что также стоит отнести к недостаткам данного оборудования.

Ручные листогибы могут комплектоваться специальными сегментами для изготовления сложных элементов

Между тем самостоятельное изготовление ручных листогибов позволяет сэкономить значительные финансовые средства, которые пришлось бы потратить на серийные модели.

Пневматическое оборудование

Пневматический сегментный станок для гибки листового металла, как и листогиб с поворотной балкой, оснащенный пневмоприводом, получил наименьшее распространение на современном рынке. Объясняется это тем, что привод таких станков, основу которого составляют пневмоцилиндры, неспособен обеспечить мощность, достаточную для гибки длинных и толстых металлических листов. Именно поэтому такое устройство, отличающееся самыми большими габаритами среди станков подобного назначения, применяется лишь для выполнения обработки изделий из тонколистовой стали или небольших фасонных деталей.

Пневматические листогибочные прессы обрабатывают заготовки в штампах, которые можно менять, тем самым расширяя возможности оборудования

Станки электромагнитного типа

Сегментный электромагнитный станок – это относительно новое оборудование на современном рынке, набирающее все большую популярность среди специалистов по металлообработке. За надежную и точную фиксацию металлического листа на таком листогибе отвечают не механические или гидравлические механизмы, а мощные электромагниты. Такое инновационное решение, позволяющее отказаться от массивной прижимной балки в конструкции листогибочного станка, позволило не только значительно уменьшить его габариты и массу, но и повысить точность выполняемой обработки.

Листогибочный станок электромагнитного типа STALEX EB 1250×1,6 с возможностью гибки до 135°

Использование мощного электромагнита, при помощи которого заготовка надежно прижимается к поверхности рабочего стола с усилием, величина которого может доходить до 4,5 т/м², позволяет не только выполнять гибку металлических листов значительной толщины, но и с высокой точностью производить изделия даже самой сложной конфигурации.

Сегментные электромагнитные листогибы, как правило, являются оборудованием универсального типа. В стандартный комплект таких станков, кроме рабочих органов сегментного типа, входят также сплошная узкая и сплошная стандартная балки. Благодаря универсальности таких станков их можно приобретать не только крупным, но и небольшим производственным предприятиям, занимающимся изготовлением металлопродукции средними и даже единичными сериями.

Schechtl Manual Segment Machine TBS 100

Загрузка …

HOVER для Zoom Нажмите, чтобы увеличить

Мобильный загиб, чтобы перенести на строительные площадки

Описание

Модель мобильного света для строительных участков

1. 7 Мобильная модель света для строительных площадок
   1. 777777 Мобильная модель. Самый маленький из сегментогибочных станков с ручным управлением в ассортименте продукции Schechtle, «наш самый универсальный станок для строительных площадок».

   №

   2. Благодаря небольшим габаритам ТБС легко перемещать по строительным площадкам «между этажами, на подмостках и в узких местах»

   ПРОСТОЕ ИСПОЛЬЗОВАНИЕ НА СТРОИТЕЛЬНЫХ ПЛОЩАДКАХ ИЛИ В МАСТЕРСКОЙ

   • Эффективность и производительность – все сегменты можно заменить без инструментов
   • Простота транспортировки и установки одним человеком
   • Сложите свой TBS и тяните его как багажную тележку на колесиках позади себя
   • Уменьшите вес транспортировочного ящика за счет хранения сегментов в отдельном ящике для хранения — безопасное хранение и оптимальная защита
   • Подходит для установки на верстак или строительную технику (без X-образной рамы)
   • Уникальная X-образная рама — устойчивая и удобная при перемещении (дополнительные аксессуары)

   СТАНДАРТНОЕ ОБОРУДОВАНИЕ

   • Сегменты с системой быстрого зажима верхней, нижней и гибочной балки по всей рабочей длине.
   • Высота прохода сегментов верхней балки 40 мм.
   • Высота прохода сегментов нижней и поворотной балки 40 мм.
   • Высота раскрытия верхней балки 45 мм
   • Настройка давления верхней балки
   • Устройство для опускания гибочной балки
   • Ящик для хранения
   • Ножная педаль
   • Колеса

   ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

   X-образная рама не входит в стандартную комплектацию. Необходимо заказывать отдельно — вес X-рама: 17 кг

   МОДЕЛЬ TBS 100

   Рабочая длина: 1000 мм

   Мощность: сталь (400 Н/мм²) 0,63 или алюминий (250 Н/мм²) 1,00 или нержавеющая сталь (600 Н/мм²) ) 0,50 или Медь (300 Н/мм²) 0,80 или Цинк (150 Н/мм²) 1,00

   Сегменты:

   • 1x Угол левый 100 мм
   • 1x Угол правый 100 мм
   • 1x 30/40/60/70 мм
   • 2x 50 мм
   • 5x 100 мм

   ЦЕНА В ЕВРО: от 3 450,00 евро плюс фрахт плюс деревянный ящик для перевозки за границу (565 евро).

   АКСЕССУАРЫ:

   • X-образная складная рама с колесами € 545,00   Арт. — № 1110 — 2100
   • Пара подставок для ног € 145,00 Арт. номер 1100-2025
   • Роликовые ножницы (режущая способность 0,8 мм) 630 € Арт. — № 1110 — 54000

   ЗАПРОС ЦЕНЫ

   ---

   Согласие на использование файлов cookie

   Мы используем файлы cookie на этом веб-сайте, чтобы предоставить вам наилучшие возможности. Вы можете узнать больше о файлах cookie, которые мы используем, в нашей политике конфиденциальности.

   Нажимая «Принять все файлы cookie», вы соглашаетесь на ВСЕ файлы cookie, которые мы используем. Однако вы можете нажать «выбрать файлы cookie», чтобы выбрать, на использование каких файлов cookie вы даете согласие.

   Принять все файлы cookie или выбрать файлы cookie

   Выберите, на какие файлы cookie вы даете согласие:

   Необходимо — чтобы наш веб-сайт работал

   Настройки — чтобы запомнить ваши предпочтения

   Аналитика — чтобы понять, как вы взаимодействуете с нашим веб-сайтом

   Маркетинг — для отображения релевантной рекламы

   Принять выбранные файлы cookie TBS 100

   Загрузка. ..

   Наведите курсор для увеличения Нажмите, чтобы увеличить

   Посмотреть видео

   Мобильный трубогиб, который можно взять с собой на стройплощадку

   Описание

   ЛЕГКАЯ МОБИЛЬНАЯ МОДЕЛЬ ДЛЯ СТРОИТЕЛЬНЫХ ПЛОЩАДОК

   1. Самая маленькая из сегментных гибочных машин с ручным управлением из ассортимента продукции Schechtle «наша самая универсальная машина для строительных площадок».
   2. Благодаря небольшим размерам TBS легко перемещать на строительных площадках «между этажами, на подмостках и в узких местах»

   УДОБСТВО ИСПОЛЬЗОВАНИЯ НА СТРОИТЕЛЬНЫХ ПЛОЩАДКАХ ИЛИ В МАСТЕРСКОЙ

   • Эффективность и производительность – все сегменты можно заменить без использования инструментов
   • Простота транспортировки и установки одним человеком
   • Сложите ваш TBS и тяните его как багажную тележку на колесиках позади себя
   • Уменьшите вес транспортировочного ящика за счет хранения отдельный ящик для хранения — надежное хранение и оптимальная защита
   • Подходит для установки на верстак или строительную технику (без X-Frame)
   • Уникальная X-образная рама — устойчивая и удобная при перемещении (дополнительные аксессуары)

   СТАНДАРТНОЕ ОБОРУДОВАНИЕ

   • Сегменты с системой быстрого зажима верхней, нижней и гибочной балки по всей рабочей длине.
   • Высота прохода сегментов верхней балки 40 мм.
   • Высота прохода сегментов нижней и гнутой балки 40 мм.
   • Высота раскрытия верхней балки 45 мм
   • Регулировка давления верхней балки
   • Устройство для опускания гибочной балки
   • Ящик для хранения
   • Ножная педаль
   • Колеса

   ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

   X-образная рама не входит в стандартную комплектацию. Необходимо заказывать отдельно — вес X-рама: 17 кг

   МОДЕЛЬ TBS 100

   Рабочая длина: 1000 мм

   Мощность: сталь (400 Н/мм²) 0,63 или алюминий (250 Н/мм²) 1,00 или нержавеющая сталь (600 Н/мм²) ) 0,50 или Медь (300 Н/мм²) 0,80 или Цинк (150 Н/мм²) 1,00

   Сегменты:

   • 1x Угловой левый 100 мм
   • 1x Угловой правый 100 мм
   • 1x 30/40/60/70 мм
   • 2x 50 мм
   • 5x 100 мм

   ЦЕНА В ЕВРО: от 3 450,00 евро плюс фрахт плюс деревянный ящик для перевозки за границу (565 евро).
