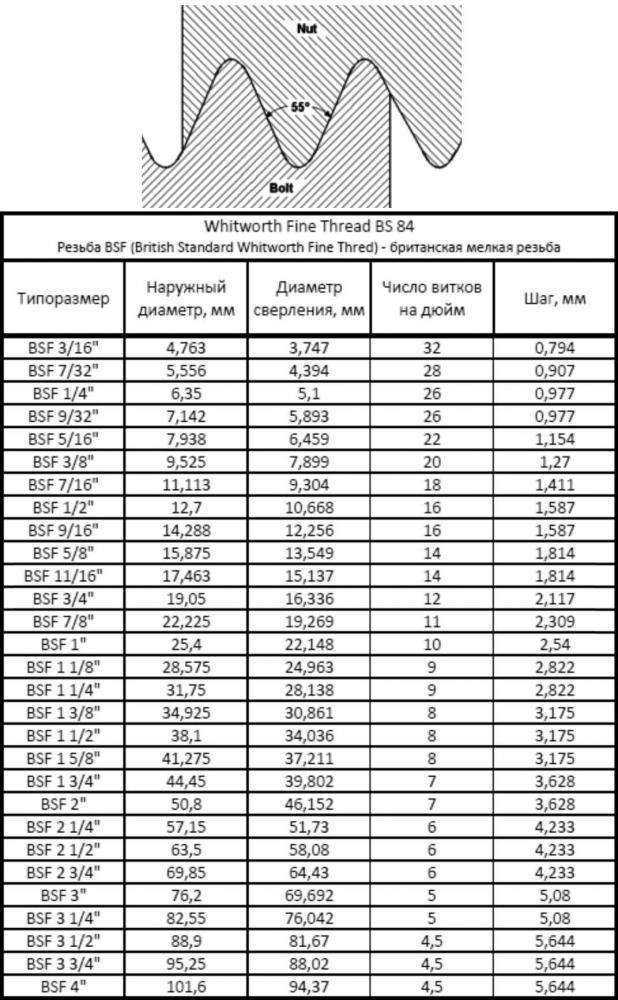

М1 резьба: Таблица диаметров отверстий под нарезание резьбы М1-М68 и резьбы с мелким шагом M2х0,25 — М64х4

Винт М1.6х10 DIN 84 с цилиндрической головкой и прямым шлицем из нержавеющей стали А2.

Артикул: 108066686

  • Характеристики

Основные размеры

Размер резьбы
М1,6
Шаг резьбы
0.35 мм
Диаметр
1.6 мм
Длина
10 мм
Длина резьбы
10 мм
Диаметр головки
3 мм
Высота головки
1.1 мм

Общая информация

Вид резьбы
полная
Шлиц (бит)
прямой шлиц
Форма головки
цилиндрическая
Материал
нержавеющая сталь А2
Покрытие
без покрытия
Производитель
без бренда
Стандарт
DIN 84, ГОСТ 1491-80, ГОСТ Р ИСО 1207-2013, ISO 1207

Другие размеры:

  • М1х4
  • М1,2х4
  • М1,6х3
  • М1,6х4
  • М1,6х5
  • М1,6х8
  • М1,6х14
  • М2х3
  • М2х4
  • М2х5
  • М2х6
  • М2х8
  • М2х10
  • М2х14
  • М2,5х4
  • М2,5х5
  • М2,5х6
  • М2,5х8
  • М2,5х10
  • М2,5х12
  • М2,5х14
  • М2,5х16
  • М3х3
  • М3х4
  • М3х5
  • М3х8
  • М3х10
  • М3х12
  • М3х14
  • М3х20
  • М3х22
  • М3х25
  • М3х28
  • М3х30
  • М3х40
  • М3х60
  • М3,5х8
  • М4х6
  • М4х8
  • М4х10
  • М4х14
  • М4х16
  • М4х18
  • М4х20
  • М4х25
  • М4х30
  • М4х35
  • М4х40
  • М4х45
  • М4х50
  • М4х55
  • М4х60
  • М4х65
  • М4х80
  • М4х100
  • М5х6
  • М5х8
  • М5х10
  • М5х14
  • М5х16
  • М5х18
  • М5х20
  • М5х25
  • М5х30
  • М5х35
  • М5х40
  • М5х50
  • М6х8
  • М6х10
  • М6х12
  • М6х14
  • М6х16
  • М6х18
  • М6х20
  • М6х25
  • М6х35
  • М6х40
  • М6х50
  • М6х60
  • М8х16
  • М8х20
  • М8х30
  • М8х35
  • М8х40
  • М10х35

5,54 за штуку (1000 штук в упаковке)

x 1000 шт
= 5 540,00

Наличие на складе в Санкт-Петербурге

11. 11.2022
4 упаковки

Таблица метрических резьб – мелкий шаг (M1-M28)

Преимущества мелкой резьбы

✅ Размер по размеру: мелкая резьба прочнее резьбы с крупным шагом как на растяжение, так и на сдвиг.

✅ Меньший шаг обеспечивает более точную регулировку для приложений, требующих точной регулировки.

✅ Мелкая резьба легче нарезается в твердых материалах и тонкостенных трубах.

✅ Для достижения того же уровня предварительной нагрузки требуется меньший крутящий момент по сравнению с грубой резьбой.

✅ Тонкая резьба имеет меньший наклон по сравнению с грубой, поэтому вероятность ее ослабления меньше.

Недостатки мелкой резьбы

❌ Мелкозернистая резьба более восприимчива к загрязнению.

❌ Необходимо соблюдать большую осторожность при сборке деталей с мелкой резьбой, что делает их непригодными для высокоскоростной сборки.

❌ Детали требуют более длинной резьбы.

d=D: Большой диаметр
p: Шаг
r: Радиус корня
D2 = D2: Диаметр шага

D3 : Незначительный диаметр мужской нить
D1: Миночный диаметр Женский Таблица резьбы — мелкий шаг (M1–M28)

| **Номинальный размер
** | **d=D
(мм)** | **p
(мм)** | **r
(мм)** | **d2=D2
(мм)** | **d3
(мм)** | **D1
(мм)** | **h4
(мм)** | **ч2
(мм)** | **Метчиковое сверло
(мм)** |
|———————|—————|———— —-|—————-|—————-|———— ——|——————|——————|——- ———-|————————|
| **1,0×0,2** | 1 | 0,2 | 0,029 | 0,87 | 0,755 | 0,783 | 0,123 | 0,108 | 0,8 |
| **1,1×0,2** | 1. 1 | 0,2 | 0,029 | 0,97 | 0,855 | 0,883 | 0,123 | 0,108 | 0,9|
| **1,2×0,2** | 1.2 | 0,2 | 0,029 | 1.07 | 0,955 | 0,983 | 0,123 | 0,108 | 1 |
| **1,4×0,2** | 1.4 | 0,2 | 0,029 | 1,27 | 1,155 | 1.183 | 0,123 | 0,108 | 1.2 |
| **1,6×0,2** | 1,6 | 0,2 | 0,029 | 1,47 | 1,355 | 1,383 | 0,123 | 0,108 | 1.4 |
| **1,8×0,2** | 1,8 | 0,2 | 0,029| 1,67 | 1,555 | 1,583 | 0,123 | 0,108 | 1,6 |
| **2×0,25** | 2 | 0,25 | 0,036 | 1,838 | 1,693 | 1,729 | 0,153 | 0,135 | 1,75 |
| **2,2×0,25** | 2.2 | 0,25 | 0,036 | 2.038 | 1,893 | 1,929 | 0,153 | 0,135 | 1,95 |
| **2,5×0,35** | 2,5 | 0,35 | 0,051 | 2.273 | 2.071 | 2.121 | 0,215 | 0,189| 2.1 |
| **3×0,35** | 3 | 0,35 | 0,051 | 2,773 | 2,571 | 2.621 | 0,215 | 0,189 | 2,6 |
| **3,5×0,35** | 3,5 | 0,35 | 0,051 | 3.273 | 3.071 | 3.121 | 0,215 | 0,189 | 3.1 |
| **4×0,5** | 4 | 0,5 | 0,072 | 3,675 | 3.387 | 3.459| 0,307 | 0,271 | 3,5 |
| **4,5×0,5** | 4,5 | 0,5 | 0,072 | 4.175 | 3.887 | 3.959 | 0,307 | 0,271 | 4 |
| **5×0,5** | 5 | 0,5 | 0,072 | 4.675 | 4.387 | 4. 459 | 0,307 | 0,271 | 4,5 |
| **5,5×0,5** | 5,5 | 0,5 | 0,072 | 5.175 | 4.887 | 4.959 | 0,307 | 0,271 | 5 |
| **6×0,75** | 6 | 0,75 | 0,108 | 5.513 | 5.08 | 5.188 | 0,46 | 0,406 | 5.2 |
| **7×0,75** | 7 | 0,75 | 0,108 | 6.513 | 6.08 | 6.188 | 0,46 | 0,406 | 6.2 |
| **8×0,75** | 8 | 0,75 | 0,108 | 7.513 | 7.08 | 7.188 | 0,46 | 0,406 | 7.2 |
| **8×1,0** | 8 | 1 | 0,144 | 7,35 | 6.773 | 6,917 | 0,613 | 0,541 | 7 |
| **9×0,75** | 9 | 0,75 | 0,108 | 8.513 | 8.08 | 8.188 | 0,46 | 0,406 | 8.2 |
| **9×1.0** | 9 | 1 | 0,144 | 8.35 | 7.773 | 7.917 | 0,613 | 0,541 | 8 |
| **10×0,75** | 10 | 0,75 | 0,108 | 9.513 | 9.08 | 9.188 | 0,46 | 0,406 | 9.2 |
| **10×1,0** | 10 | 1 | 0,144 | 9.35 | 8.773 | 8.917 | 0,613 | 0,541 | 9 |
| **10×1,25** | 10 | 1,25 | 0,18 | 9.188 | 8.466 | 8.647 | 0,767 | 0,677 | 8,8 |
| **11×0,75** | 11 | 0,75 | 0,108 | 10.513 | 10.08 | 10.188 | 0,46 | 0,406 | 10.2 |
| **11×1.0** | 11 | 1 | 0,144 | 10.35 | 9.773 | 9.917 | 0,613 | 0,541 | 10 |
| **12×1,0** | 12 | 1 | 0,144 | 11.35 | 10. 773 | 10.917 | 0,613 | 0,541 | 11 |
| **12×1,25** | 12 | 1,25 | 0,18 | 11.188 | 10.466 | 10.647 | 0,767 | 0,677 | 10,8 |
| **12×1,5** | 12 | 1,5 | 0,217 | 11.026 | 10.16 | 10.376 | 0,92 | 0,812 | 10,5 |

| **Номинальный размер
** | **d=D
(мм)** | **p
(мм)** | **r
(мм)** | **d2=D2
(мм)** | **d3
(мм)** | **D1
(мм)** | **h4
(мм)** | **h2
(мм)** | **Метчиковое сверло
(мм)** |
|———————|—————|———— —-|—————-|—————-|———— ——|——————|——————|——- ———-|————————|
| **14×1,0** | 14 | 1 | 0,144 | 13.35 | 12.773 | 12,917 | 0,613 | 0,541 | 13 |
| **14×1,25** | 14 | 1,25 | 0,18 | 13.188 | 12.466 | 12.647 | 0,767 | 0,677 | 12,8 |
| **14×1,5** | 14 | 1,5 | 0,217 | 13.026 | 12.16 | 12.376 | 0,92 | 0,812 | 12,5 |
| **15×1,0** | 15 | 1 | 0,144 | 14.35 | 13.773 | 13,917 | 0,613 | 0,541 | 14 |
| **15×1,5** | 15 | 1,5 | 0,217 | 14.026 | 13. 16 | 13.376 | 0,92 | 0,812 | 13,5 |
| **16×1,0** | 16 | 1 | 0,144 | 15.35 | 14.773 | 14.917 | 0,613 | 0,541 | 15 |
| **16×1,5** | 16 | 1,5 | 0,217 | 15.026 | 14.16 | 14.376 | 0,92 | 0,812 | 14,5 |
| **17×1,0** | 17 | 1 | 0,144 | 16.35 | 15.773 | 15.917 | 0,613 | 0,541 | 16 |
| **17×1,5** | 17 | 1,5 | 0,217 | 16.026 | 15.16 | 15.376 | 0,92 | 0,812 | 15,5 |
| **18×1,0** | 18 | 1 | 0,144 | 17.35 | 16.773 | 16,917 | 0,613 | 0,541 | 17 |
| **18×1,5** | 18 | 1,5 | 0,217 | 17.026 | 16.16 | 16.376 | 0,92 | 0,812 | 16,5 |
| **18×2,0** | 18 | 2 | 0,289 | 16.701 | 15.546 | 15.835 | 1.227 | 1.083 | 16 |
| **20×1,0** | 20 | 1 | 0,144 | 19.35 | 18.773 | 18.917 | 0,613 | 0,541 | 19 |
| **20×1,5** | 20 | 1,5 | 0,217 | 19.026 | 18.16 | 18.376 | 0,92 | 0,812 | 18,5 |
| **20×2,0** | 20 | 2 | 0,289 | 18.701 | 17.546 | 17.835 | 1.227 | 1.083 | 18 |
| **22×1,0** | 22 | 1 | 0,144 | 21.35 | 20.773 | 20,917 | 0,613 | 0,541 | 21 |
| **22×1,5** | 22 | 1,5 | 0,217 | 21.026 | 20.16 | 20.376 | 0,92 | 0,812 | 20,5 |
| **22×2,0** | 22 | 2 | 0,289 | 20. 701 | 19.546 | 19.835 | 1.227 | 1.083 | 20 |
| **24 x 1,0** | 24 | 1 | 0,144 | 23.35 | 22.773 | 22,917 | 0,613 | 0,541 | 23 |
| **24×1,5** | 24 | 1,5 | 0,217 | 23.026 | 22.16 | 22.376 | 0,92 | 0,812 | 22,5 |
| **24×2.0** | 24 | 2 | 0,289 | 22.701 | 21.546 | 21.835 | 1.227 | 1.083 | 22 |
| **25×1,0** | 25 | 1 | 0,144 | 24.35 | 23,773 | 23,917 | 0,613 | 0,541 | 24 |
| **25×1,5** | 25 | 1,5 | 0,217 | 24.026 | 23.16 | 23.376 | 0,92 | 0,812 | 23,5 |
| **25×2,0** | 25 | 2 | 0,289 | 23.701 | 22.546 | 22.835 | 1.227 | 1.083 | 23 |
| **27×1,0** | 27 | 1 | 0,144 | 26.35 | 25,773 | 25,917 | 0,613 | 0,541 | 26 |
| **27×1,5** | 27 | 1,5 | 0,217 | 26.026 | 25.16 | 25.376 | 0,92 | 0,812 | 25,5 |
| **27×2,0** | 27 | 2 | 0,289 | 25.701 | 24.546 | 24.835 | 1.227 | 1.083 | 25 |
| **28×1,0** | 28 | 1 | 0,144 | 27.35 | 26.773 | 26,917 | 0,613 | 0,541 | 27 |
| **28×1,5** | 28 | 1,5 | 0,217 | 27.026 | 26.16 | 26.376 | 0,92 | 0,812 | 26,5 |
| **28×2,0** | 28 | 2 | 0,289 | 26.701 | 25.546 | 25.835 | 1.227 | 1.083 | 26 |

Для таблицы метрических резьб — мелкий шаг (M30-M64) нажмите здесь

Чтобы узнать больше полезной инженерной информации, перейдите на страницу наших руководств, чтобы узнать, как идеально спроектировать детали для производства! Или, если все ваши детали готовы к производству, получите от нас бесплатную 24-часовую смету прямо сейчас.

Автор

Джек Чайлдерстон

Старший руководитель проекта

Фанатик велосипедов 🚴🏼

Таблица основных показателей резьбы | Таблица основных метрических резьб M1 — M100

Диаметр Крупный шаг Мелкий шаг резьбы
М1 0,25 0,2
М1.2 0,25 0,2
М1. 4 0,3 0,2
M1.6 0,35 0,2
M1.7 0,35
M1.8 0,35 0,2
М2 0,4 0,25
M2.
