М20 основной шаг: Шаг резьбы основной и однозаходный

Шаг резьбы основной и однозаходный

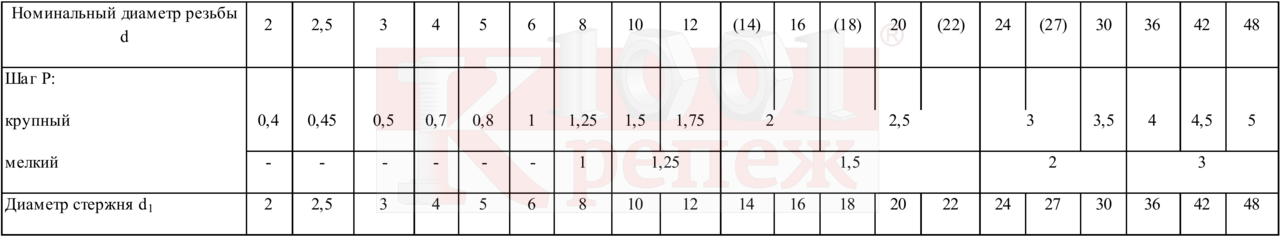

ШАГ РЕЗЬБЫ ДЛЯ ОСНОВНОЙ И МЕЛКОЙ ОДНОЗАХОДНОЙ РЕЗЬБЫ




Шаг резьбы Р, мм




мелкая резьба

резьбаосновная резьбамелкаямелкая 2супермелкая
М10,250,20
М1,20,250,20
М1,40,300,20
М1,60,350,20
М1,80,350,20
М20,400,25
М2,20,450,25
М2,50,450,35
МЗ0,500,35
М3,50,600,35
М40,700,50
М50,800,50
Мб1,000,750,50
М81,251,000,750,50
М101,501,251,000,75
М121,751,501,251,00
М142,001,501,251,00
М162,001,501,251,00
М182,502,001,501,00
М202,502,001,501,00
М222,502,001,501,00
М243,002,001,501,00
М273,002,001,501,00
МЗО3,502,001,501,00
МЗЗ3,502,001,501,00
М364,003,002,001,50
М394,003,002,001,50
М424,503,002,001,50
М454,503,002,001,50
М485,003,002,001,50
М525,003,002,001,50
М565,504,003,001,50
М605,504,003,001,50
М646,004,003,002,00
М686,004,003,002,00



Шаг для основной и мелкой резьбы


Используйте таблицу для подбора метизов без резьбомера.









































Резьба

Шаг резьбы Р, мм

Основная резьба М

Мелкая резьба М

мелкая

мелкая 2

супермелкая

M1

0.25

(0.2)



M1.2

0.25

(0.2)



M1.4

0.3

(0. 2)



M1.6

0.35

(0.2)



M1.8

0.35

(0.2)



M2

0.4

(0.25)



M2.2

0.45

(0.25)



M2. 5

0.45

(0.35)



M3

0.5

(0.35)



M3.5

0.6

(0.35)



M4

0.7

0.5



M5

0.8

0. 5



M6

1.0

0.75

0.5


M8

1.25

1.0

0.75

0.5

M10

1.5

1.25

1.0

0.75

M12

1.75

1.5

1.25

1. 0

M14

2.0

1.5

1.25

1.0

M16

2.0

1.5


1.0

M18

2.5

2.0

1.5

1.0

M20

2.5

2.0

1.5

1.0

M22

2. 5

2.0

1.5

1.0

M24

3.0

2.0

1.5

1.0

M27

3.0

2.0

1.5

(1.0)

M30

3.5

2.0

1.5

(1.0)

M33

3.5

2. 0

1.5


M36

4.0

3.0

2.0

1.5

M39

4.0

3.0

2.0

1.5

M42

4.5

(4.0) 3.0

2.0

1.5

M45

4.5

(4.0) 3.0

2. 0

1.5

M48

5.0

(4.0) 3.0

2.0

1.5

M52

5.0

(4.0) 3.0

2.0

1.5

M56

5.5

4.0

3.0 (2.0)

1.5

M60

5.5

4.0

3.0 (2.0)

1. 5

M64

6.0

4.0

3.0

2.0 (1.5)

M68

6.0

4.0

3.0

2.0 (1.5)


Метрическая — основной тип крепежной резьбы, отличающийся номинальным диаметром и шагом.


Название “метрическая” указывает на то, что она измеряется в миллиметрах. Обозначается буквой “М” рядом с диаметром.


     Преимущества:




     Шаг резьбы — это расстояние между двух её выступов (витков профиля), один из важнейших параметров резьбового крепежа.


Согласно ГОСТ 8724-81 предприятиям рекомендуется производить изделия с двумя видами резьбы:


     Стоит учесть, что крупный шаг всегда имеет одно значение, тогда как мелкий может различаться даже при одинаковом диаметре стержня.


     Крупношаговый вид — рекомендуемый к применению на территории РФ.


Применяется он повсеместно и продаётся в любом строительном магазине. Мелкий же идет в ход в условиях вибрационных и динамических нагрузок — в авиа- и машиностроении, для скрепления высокоточных механизмов.


     Обозначение крупного шага в маркировке опускается согласно ГОСТ 8724-2002. Вне зависимости от того, внутренняя или наружная резьба используется в производстве метиза, обозначение её едино у гаек, болтов, винтов и штанг.


      Если у вас возникнут вопросы — специалисты ЦКИ с радостью помогут вам!
