Главная \ Шаг резьбы

Шаг для основной и мелкой резьбы крепёжных изделий.

Шаг для основной и мелкой резьбы в мм
Резьба	Шаг резьбы
	Основная резьба	Мелкая резьба
		мелкая	мелкая 2	супермелкая
М1	0,3	(0,2)
М1,2	0,3	(0,2)
М1,4	0,3	(0,2)
М1,6	0,4	(0,2)
М1,8	0,4	(0,2)
М2	0,4	(0,25)
М2,2	0,5	(0,25)
М2,5	0,5	(0,35)
М3	0,5	(0,35)
М3,5	0,6	(0,35)
М4	0,7	0,5
М5	0,8	0,5
М6	1,0	0,75	0,5
М8	1,3	1,0	0,8	0,5
М10	1,5	1,25	1,0	0,8
М12	1,8	1,5	1,3	1,0
М14	2,0	1,5	1,3	1,0
М16	2,0	1,5		1,0
М18	2,5	2,0	1,5	1,0
М20	2,5	2,0	1,5	1,0
М22	2,5	2,0	1,5	1,0
М24	3,0	2,0	1,5	1,0
М27	3,0	2,0	1,5	(1,0)
М30	3,5	2,0	1,5	(1,0)
М33	3,5	2,0	1,5
М36	4,0	3,0	2,0	1,5
М39	4,0	3,0	2,0	1,5
М42	4,5	(4,0) 3,0	2,0	1,5
М45	4,5	(4,0) 3,0	2,0	1,5
М48	5,0	(4,0) 3,0	2,0	1,5
М52	5,0	(4,0) 3,0	2,0	1,5
М56	5,5	4,0	3,0 (2,0)	1,5
М60	5,5	4,0	3,0 (2,0)	1,5
М64	6,0	4,0	3,0	2,0 (1,5)
М68	6,0	4,0	3,0	2,0 (1,5)



Copyright © 2019
ТОО „VencomSteel”

Создание сайтов в Казахстане megagroup. kz

метрических гаек и болтов | Размер болта M6 | Размер M8, выделенный жирным шрифтом

Ответы на наиболее часто задаваемые вопросы

• Стандартная и мелкая резьба
• Как определить классы прочности гаек и болтов
• Сравнение классов прочности гаек и болтов
• Максимальный момент затяжки
• Почему указанный крутящий момент иногда ниже максимального

Размеры гаечного ключа

• в сравнении с размером резьбы болта/гайки
• Размер шестигранного ключа в сравнении с размером резьбы болта/гайки
• Правильный размер сверла для нарезания метрической резьбы в отверстиях

Введение: метрические гайки и болты

Это краткое руководство предназначено для того, чтобы дать очень общее представление о метрических гайках и болтах ISO. Оно предназначено для тех, кто занимается техническим обслуживанием установок и машин, и содержит достаточно информации, чтобы обеспечить определение и использование правильных запасных частей.

Немногие детали так важны при сборке современного оборудования, как гайки и болты, которые скрепляют все это вместе, и на первый взгляд кажется, что все метрические болты в основном одинаковы.

На самом деле, конечно, нет ничего более далекого от истины. Существует не менее 5 различных типов резьбы для различных применений и 10 различных стандартных классов прочности, определенных для каждого размера болта. Существует девятнадцать стандартных размеров, известных как «предпочтительные», и десять менее часто используемых (так называемых «непредпочтительных») размеров.

Почти такая же сложная ситуация с метрическими гайками, которые бывают самых разных типов (полные, тонкие, найлок, зубчатые…..) и 5 ​​классов прочности, а также в том же диапазоне размеров.

Разница в прочности между различными сортами весьма существенна: самый высокий стандартный сорт способен выдерживать более чем в три раза большую нагрузку, чем самый низкий сорт.

Если вы отвечаете за ремонт и техническое обслуживание оборудования, особенно если это оборудование задействовано в подъемных операциях или в других критически важных с точки зрения безопасности приложениях, то вы должны знать о важности правильной установки нужных деталей. Это краткое руководство предназначено для того, чтобы предоставить вам информацию, необходимую для правильного определения и использования метрических гаек и болтов, наиболее часто встречающихся в установках и машинах.

Заявление об ограничении ответственности

Были приложены все усилия, чтобы
информация, содержащаяся в этом документе, была верной, но не может быть
дано никаких гарантий, а ответственность за ошибки или упущения не принимается

Мы всегда благодарны за любые комментарии или критику наших технических публикаций
и будем рады дать совет по всем аспектам технического обслуживания установок и оборудования.

Если у вас есть какие-либо отзывы об этом документе, пожалуйста, свяжитесь с нами:

Thomson Engineering Design Ltd, Units 2a & 3 Crabtree Road, Cinderford,
Gloucestershire GL14 2YN

Тел.: 01594 82 66 11 или Эл. машины, остальные в основном используются в специальном оборудовании, таком как прецизионные инструменты, оптические инструменты и т. д.

Две резьбы, наиболее часто встречающиеся в установках и машинах, обычно имеют
, известные как «стандартный» и «мелкий» шаг.

Шаг резьбы представляет собой расстояние между двумя соседними витками резьбы и
измеряется в миллиметрах.

Наиболее распространенные комбинации диаметра и шага резьбы, встречающиеся в машинах и установках, перечислены в таблице ниже:

Размер	Шаг (стандартный)	Шаг (тонкий)
М5	0,8	0,5
М6	1,0	0,75
М8	1,25	1,0
М10	1,5	1,0 или 1,25
М12	1,75	1,5
М16	2,0 ​​	1,5
М20	2,5	1,5
М24	3,0	2,0 ​​
М30	3,5	2,0 ​​

Как определить класс прочности гаек и болтов

За исключением самых низких классов, все метрические гайки и болты имеют идентификационную маркировку, указывающую на их прочность.

На головке каждого болта две цифры, разделенные десятичной точкой, полный список включает десять классов от 3,6 до 14,9но в машинах и машинах обычно встречаются только марки 8.8, 9.8, 10.9 и 12.9. Головка болта также должна иметь код (обычно две или три буквы), указывающий производителя.

Обычно маркировка находится на верхней части головки болта, но иногда и сбоку.

Первая цифра обозначает прочность стали болта на разрыв. В округленном выражении это составляет десятки кг на квадратный миллиметр поперечного сечения болта в секунду.

Например, болт класса прочности 12.9 не сломается, пока на каждый квадратный миллиметр поперечного сечения болта не будет приходиться нагрузка не менее 120 кг. Точно так же болт класса 8.8 не сломается, пока не выдержит нагрузку 80 кг на квадратный миллиметр.

Если болт постепенно нагружается, он вытягивается очень слабо, как пружина, и возвращается к своей первоначальной длине, если нагрузка ослабевает. Однако существует предельная нагрузка, при которой болт больше не пружинит полностью, а вместо этого остается постоянно растянутым, это известно как предел текучести. Второе число на головке болта указывает, какое усилие на разрыв может выдержать болт, прежде чем он начнет растягиваться.

Например, болт класса 12,9 начнет растягиваться, когда нагрузка на болт составит 90% от разрывной нагрузки. Точно так же болт класса 9.8 начнет растягиваться при 80% разрывной нагрузки.

Маркировку класса прочности труднее увидеть на метрических гайках, иногда она указывается в виде числа, иногда в виде узора из точек и в виде линии, где положение линии указывает класс прочности, как стрелки часы.

Если класс указан в виде числа, его можно отштамповать на верхней части гайки или на одной из плоских сторон.

Метки циферблата показаны на иллюстрации (справа). Поставьте точку в двенадцати позициях O-Clock, и линия покажет оценку.

Маркировка класса «циферблат»

Правило состоит в том, что класс гайки всегда должен быть таким же, как класс болта, или на один класс выше, поэтому: болт класса 8. 8 должен быть снабжен классом 8 или 9 орех. Болт класса 12.9 должен быть снабжен гайкой класса 12 или 14.

Сравнение различных классов прочности

  Как мы говорили на стр. 4, если болт постепенно нагружается, наступает момент, когда он начинает поддаваться (постоянно растягиваться), а если нагрузка продолжает увеличиваться, момент, когда он фактически ломается. При принятии решения о том, какую нагрузку можно безопасно выдержать, стандарты определяют «пробную нагрузку» — обычно 90% нагрузки, необходимой для растяжения болта.

Пробные нагрузки обычно приводятся в ньютонах в таблицах производителей, но здесь мы преобразовали их в кг силы. Пробная нагрузка обычно считается абсолютной максимальной нагрузкой, которую должен выдерживать болт.

На практике производители проектируют свое оборудование так, чтобы болты выдерживали намного меньшую нагрузку, чем пробная, чтобы обеспечить хороший коэффициент безопасности конструкции.

Пробные нагрузки для болтов со стандартным шагом

Размер	Класс 8.8	Класс 9.8	Класс 10.9	Класс 12.9
М5	820 кг	923 кг	1180 кг	1380 кг
М6	1160 кг	1310 кг	1670 кг	1950 кг
М8	2120 кг	2380 кг	3040 кг	3 550 кг
М10	3 370 кг	3770 кг	4810 кг	5630 кг
М12	4890 кг	5480 кг	7000 кг	8 180 кг
М16	9 100 кг	10 200 кг	13 000 кг	15 200 кг
М20	14 700 кг	н/д	20 300 кг	23 800 кг
М24	21 200 кг	н/д	29 300 кг	34 200 кг
М30	33 700 кг	н/д	46 600 кг	54 400 кг

Болты с мелким шагом обычно на 10 % прочнее болтов с крупным шагом, потому что
для изготовления резьбы отрезается меньше металла.

Максимальные моменты затяжки

Максимальные рекомендуемые моменты затяжки, указанные в таблице ниже, предполагают, что резьба слегка смазана маслом. Затягивание болта до указанного крутящего момента должно установить натяжение болта примерно на 85 % от испытательной нагрузки, указанной в таблице на стр. 5, что соответствует 62 % от разрушающей нагрузки.

Это максимальные моменты затяжки, рекомендованные стандартами для болтов различных размеров и классов прочности.

ИСПОЛЬЗУЙТЕ ТОЛЬКО НАСТРОЙКИ КРУТЯЩЕГО МОМЕНТА, УКАЗАННЫЕ В ТАБЛИЦЕ НИЖЕ, ЕСЛИ ПРОИЗВОДИТЕЛЬ МАШИНЫ НЕ УКАЗАЛ КРУТЯЩИЙ МОМЕНТ.

Для болтов и гаек со стандартным шагом

Размер	Класс 8.8	Класс 9.8	Класс 10.9	Класс 12.9
М5	7,0 Н·м	7,8 Н·м	10,0 Н·м	11,7 Н·м
М6	11,8 Н·м	13,3 Н·м	17,0 Н·м	19,9 Н·м
М8	28,8 Н·м	32,3 Н·м	41,3 Н·м	48,3 Н·м
М10	57,3 Н·м	64,1 Н·м	81,8 Н·м	95,7 Н·м
М12	99,8 Н·м	111,8 Н·м	142,8 Н·м	166,9 Н·м
М16	247,5 Н·м	277,4 Н·м	353,6 Н·м	413,4 Н·м
М20	499,8 Н·м	н/д	690,2 Н·м	809,2 Н·м
М24	865,0 Н·м	н/д	1 195,4 Н·м	1 395,3 Н·м
М30	1 718,7 Н·м	н/д	2 376,6 Н·м	2 774,4 Н·м

Гайки и болты с мелким шагом обычно используются только в особых случаях и
документация производителя по техническому обслуживанию должна указывать требуемый крутящий момент
в каждом случае.
Мелкая резьба часто используется, когда болт ввинчивается в блок из мягкого металла,
например, в алюминиевую отливку, резьба в блоке может быть намного слабее, чем
болт, и почти всегда требуется меньший крутящий момент, чтобы избежать зачистки
потоки.

Почему производители иногда указывают более низкий крутящий момент

Многие факторы влияют на прочность резьбы в компонентах, включая способ изготовления резьбы, качество поверхности и точность формы резьбы .

Прочность резьбового соединения определяется прочностью самой слабой части, поэтому, например, если высокопрочный болт ввинчивается в более мягкий и пластичный материал, такой как алюминиевый сплав или низкоуглеродистая сталь, то он будет более мягкая часть, определяющая максимальный крутящий момент, который можно безопасно приложить к болту.

Однако чаще болт должен выдерживать не только растягивающую нагрузку из-за его герметичности, но и боковую или «срезающую» нагрузку. Типичный пример этого показан на рисунках, где две пластины скреплены болтами, а затем подвергнуты нагрузке, которая оказывает срезывающую нагрузку на болт.

Трения между пластинами, вызванного затяжкой болта, может быть достаточно, чтобы остановить фактическое движение пластин, если приложенная нагрузка довольно мала, но обычно, если не установлены штифты для восприятия сдвигающих нагрузок, болты в конечном итоге воспринимают сдвиг стресс, так и напряжение. Сложение этих двух напряжений вместе создает общее напряжение, которое больше, чем напряжение сдвига или напряжение растяжения, поэтому предварительный крутящий момент болта может быть меньше максимального, указанного на стр. 6, чтобы он мог справиться с дополнительным напряжением из-за сдвига. .

Расчеты для этого сценария могут быть довольно сложными, но для справки: уменьшение момента затяжки болта на 10 % позволяет выдерживать до 35 % номинальной нагрузки болта в направлении сдвига без перегрузки болта.

Инженеры-конструкторы должны учитывать все эти факторы и могут принять решение о применении более низкого крутящего момента. Это обычно имеет место в подъемных устройствах, где требуются высокие коэффициенты безопасности.

Всегда обращайтесь к документации по техническому обслуживанию производителей машин, чтобы узнать указанный момент затяжки болтов и гаек, используемых в подъемных и несущих устройствах.

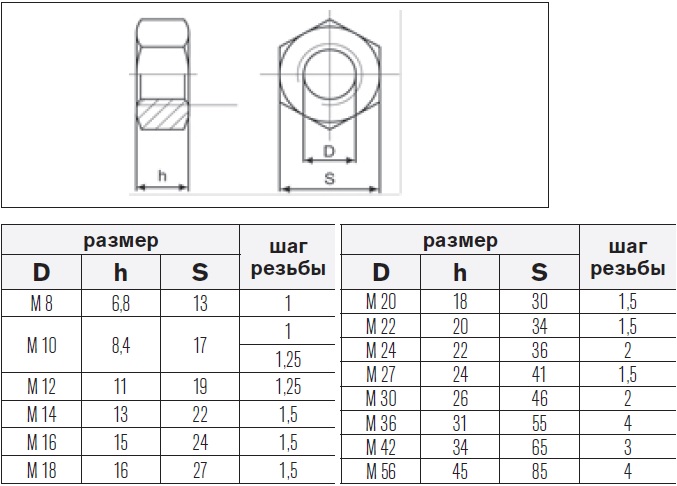

Размеры гаечного ключа и шестигранного ключа

Подходящие размеры гаечного ключа и шестигранного ключа приведены в таблице ниже для стандартного диапазона размеров болтов и гаек , используемых в установках и машинах.

Чтобы свести к минимуму риск соскальзывания гаечного ключа и повреждения углов крепежа, рекомендуется по возможности использовать накидные гаечные ключи (или накидной конец комбинированного ключа).

Размер	Гаечный ключ на	Шестигранный ключ
М5	8 мм	4 мм
М6	10 мм	5 мм
М8	13 мм	6 мм
М10	17 мм	8 мм
М12	19 мм	10 мм
М16	24 мм	14 мм
М20	30 мм	17 мм
М24	36 мм	19 мм
М30	46 мм

Размеры сверла для нарезки резьбы и отверстия с зазором

Метрические болты изготавливаются частично меньше их заявленного размера, например, болт M16 обычно имеет диаметр стержня 15,97 мм. Это означает, что 16-миллиметровый болт пройдет через 16-миллиметровое отверстие, но, чтобы учесть несоосность между деталями, обычно просверливают отверстия для болтов немного большего размера. Они известны как зазоры.

Типовые размеры отверстий с зазором указаны в таблице ниже вместе с правильными размерами резьбовых отверстий для каждого размера стандартной и мелкой резьбы.

Размер сверла для нарезания резьбы с метрической резьбой легко рассчитать, поскольку это диаметр болта минус шаг резьбы, например, болт M16 со стандартным шагом имеет шаг 2,0 мм, поэтому размер сверла для нарезания резьбы составляет 16 – 2 = 14 мм. .

В таблице ниже приведены размеры сверл для резьбы, соответствующие шагу резьбы, указанному в таблице на стр. 3.

Размер	Зазорное отверстие	Шаг резьбы (стандартный)	Сверло для нарезания резьбы (стандартный шаг)	Шаг резьбы (мелкий)	Резьбонарезное сверло (мелкий шаг)
М5	5,5	0,8	4,2 мм	0,5	4,5 мм
М6	6,5	1,0	5,0 мм	0,75	5,25 мм
М8	9	1,25	6,75 мм	1,0	7 мм
М10	11	1,5	8,5 мм	1,0 или 1,25	9,0 или 8,75 мм
М12	14	1,75	10,25 мм	1,5	10,5 мм
М16	18	2,0 ​​	14 мм	1,5	16,5 мм
М20	22	2,5	17,5 мм	1,5	20,5 мм
М24	26	3,0	21 мм	2,0 ​​	22 мм
М30	32	3,5	26,5 мм	2,0 ​​	28 мм

При нарезании резьбы в отверстии, особенно M10 и меньше, не забывайте постоянно вынимать метчик из отверстия и сдувать стружку, чтобы предотвратить заедание и поломку метчика.

Преобразование крутящего момента в растягивающую нагрузку в болтовом креплении

Когда болт затягивается в резьбу или гайка и болт затягиваются для сжатия двух деталей, крутящий момент, приложенный к узлу, создает растягивающую нагрузку в хвостовике болт.

Фактическое усилие в болте зависит от множества факторов, включая форму резьбы, шаг резьбы, чистоту поверхности резьбы, а также количество и тип смазки на резьбе.

К счастью, для большинства нормальных условий при использовании метрических болтов со стандартным «крупным» шагом резьбы и с резьбой, слегка смазанной, усилие в болте можно легко рассчитать как:

Сила = 5 x Крутящий момент / Диаметр

Где сила в ньютонах, крутящий момент в ньютон-метрах и диаметр в метрах — следите за этим, иначе ваши результаты будут в 1000 раз неправильными.

В качестве рабочего примера для болта M16, затянутого до 247,5 Нм, усилие составляет:

Усилие = 5 x 247,5 Нм/0,016 м = 77344 Н или 77,3 кН

Обратите внимание, что диаметр болта 16 мм преобразуется в 0,016 м при расчете .

Чтобы преобразовать силу в Ньютонах в килограммы, мы делим на 9.81 (или на 10, если мы торопимся), чтобы дать нагрузку на болт 7884 кгс.

Если резьба сухая, повышенное трение в резьбе приведет к меньшему усилию
.

Распространенные типы разрушения болтовых соединений

Болтовые соединения могут выйти из строя тремя основными способами: срезанием болта, разрушением болта при растяжении и разрушением резьбы.

Разрушение болтов при растяжении, когда болт просто ломается, вызвано перегрузкой соединения или чрезмерной затяжкой болтов при установке. Болт чаще всего выходит из строя там, где резьба встречается с хвостовиком.

Разрушение при сдвиге, когда болт «отрезается ножницами», опять же, чаще всего происходит из-за перегрузки соединения, но это может быть и потому, что болты были перетянуты, используя всю силу болтов, чтобы выдержать напряжение в болте, и ничего не осталось для сдвигающая нагрузка. Разрушения как при растяжении, так и при сдвиге обычно возникают в начале срока службы сборки или ближе к концу срока службы.

На приведенном ниже рисунке показаны наиболее распространенные неисправности в процессе эксплуатации. Здесь болтовое фланцевое соединение, рассчитанное на простую растягивающую нагрузку, также было случайно подвергнуто боковой нагрузке, которая оторвала гайки от болтов, начиная с тех, что на переднем плане. Это привело к каскадному отказу оставшихся болтов, причем последние два болта в задней части изображения также погнулись, когда их разорвали.

При этом типе отказа конусность резьбы приводит к тому, что гайки разбухают, вытягиваются наружу, оставляя меньшую часть резьбы гайки, сцепленной с резьбой болта, и в конечном итоге металл либо болта, либо резьбы гайки ослабевает, и резьба снят с болта или с гайки. В этой сборке использовались нейлоновые гайки, как вы можете видеть по синему нейлону, вырванному из гаек и застрявшему в резьбе болта.

Таблица метрических резьб – мелкий шаг (M30-M64)

Преимущества мелкой резьбы

✅ Размер за размер: резьба с мелким шагом прочнее резьбы с крупным шагом как на растяжение, так и на сдвиг.

✅ Меньший шаг обеспечивает более точную регулировку для приложений, требующих точной регулировки.

✅ Мелкая резьба легче нарезается в твердых материалах и тонкостенных трубах.

✅ Для достижения того же уровня предварительной нагрузки требуется меньший крутящий момент по сравнению с грубой резьбой.

✅ Тонкая резьба имеет меньший наклон по сравнению с грубой, поэтому вероятность ее ослабления меньше.

Недостатки мелкой резьбы

❌ Мелкозернистая резьба более восприимчива к загрязнению.

❌ Необходимо соблюдать большую осторожность при сборке деталей с мелкой резьбой, что делает их непригодными для высокоскоростной сборки.

❌ Детали требуют более длинной резьбы.

d=D: Большой диаметр
p: Шаг
r: Радиус впадины
d2=D2: Шаг Диаметр

Диаметр наружной резьбы 3 d 0049 D1: Внутренняя резьба малого диаметра
h4: Высота резьбы наружная
h2: Высота резьбы внутренняя

Таблица метрических резьб — мелкий шаг (M30-M64)

-M28) нажмите здесь

| **Номинальный размер
** | **d=D
(мм)** | **p
(мм)** | **r
(мм)** | **d2=D2
(мм)** | **d3
(мм)** | **D1
(мм)** | **h4
(мм)** | **h2
(мм)** | ** Коснитесь сверла
(мм)** |
| :—: | :—: | :—: | :—: | :—: | :—: | :—: | :—: | :—: | :—: |
| **M30x1,0** | 30 | 1 | 0,144 | 29. 35 | 28.773 | 28.917 | 0,613 | 0,541 | 29 |
| **M30x1,5** | 30 | 1,5 | 0,217 | 29.026 | 28.16 | 28.376 | 0,92 | 0,812 | 28,5 |
| **M30x2,0** | 30 | 2 | 0,289 | 28.701 | 27.546 | 27.835 | 1.227 | 1.083 | 28 |
| **M30x3,0** | 30 | 3 | 0,433 | 28.051 | 26.319 | 26.752 | 1,84 | 1,624 | 27 |
| **M32x1,5** | 32 | 1,5 | 0,217 | 31.026 | 30.16 | 30.376 | 0,92 | 0,812 | 30,5 |
| **M32x2,0** | 32 | 2 | 0,289| 30.701 | 29.546 | 29.835 | 1.227 | 1.083 | 30 |
| **M33x1,5** | 33 | 1,5 | 0,217 | 32.026 | 31.16 | 31.376 | 0,92 | 0,812 | 31,5 |
| **M33x2,0** | 33 | 2 | 0,289 | 31.701 | 30.546 | 30.835 | 1.227 | 1.083 | 31 |
| **M33x3,0** | 33 | 3 | 0,433 | 31.051 | 29.319 | 29.752 | 1,84 | 1,624 | 30 |
| **M35x1,5** | 35 | 1,5 | 0,217 | 34.026 | 33.16 | 33.376 | 0,92 | 0,812 | 33,5 |
| **M35x2,0** | 35 | 2 | 0,289 | 33.701 | 32,546 | 32.835 | 1.227 | 1.083 | 33 |
| **M36x1,5** | 36 | 1,5 | 0,217 | 35.026 | 34.16 | 34.376 | 0,92 | 0,812 | 34,5 |
| **M36x2,0** | 36 | 2 | 0,289 | 34.701 | 33,546 | 33,835 | 1. 227 | 1.083 | 34 |
| **M36x3,0** | 36 | 3 | 0,433 | 34.051 | 32.319 | 32,752 | 1,84 | 1,624 | 33 |
| **M39x1,5** | 39 | 1,5 | 0,217 | 38.026 | 37,16 | 37.376 | 0,92 | 0,812 | 37,5 |
| **M39x2,0** | 39 | 2 | 0,289 | 37.701 | 36.546 | 36.835 | 1.227 | 1.083 | 37 |
| **M39x3,0** | 39 | 3 | 0,433 | 37.051 | 35.319 | 35,752 | 1,84 | 1,624 | 36 |
| **M40x1,5** | 40 | 1,5 | 0,217 | 39.026 | 38.16 | 38.376 | 0,92 | 0,812 | 38,5 |
| **M40x2,0** | 40 | 2 | 0,289| 38.701 | 37,546 | 37.835 | 1.227 | 1.083 | 38 |
| **M40x3,0** | 40 | 3 | 0,433 | 38.051 | 36.619 | 36.752 | 1,84 | 1,624 | 37 |
| **M42x1,5** | 42 | 1,5 | 0,217 | 41.026 | 40.16 | 40.376 | 0,92 | 0,812 | 40,5 |
| **M42x2,0** | 42 | 2 | 0,289 | 40.701 | 39.546 | 39.835 | 1.227 | 1.083 | 40 |
| **M42x3,0** | 42 | 3 | 0,433 | 40.051 | 38.319 | 38.752 | 1,84 | 1,624 | 39 |
| **M42x4,0** | 42 | 4 | 0,577 | 39.402 | 37.093 | 37,67 | 2.454 | 2.165 | 38 |
| **M45x1,5** | 45 | 1,5 | 0,217 | 44.026 | 43.16 | 43.376 | 0,92 | 0,812 | 43,5 |
| **M45x2,0** | 45 | 2 | 0,289 | 43. 701 | 42.546 | 42.835 | 1.227 | 1.083 | 43 |
| **M45x3,0** | 45 | 3 | 0,433 | 43.051 | 41.319 | 41.752 | 1,84 | 1,624 | 42 |
| **M45x4,0** | 45 | 4 | 0,577 | 42.402 | 40.093 | 40,67 | 2.454 | 2.165 | 41 |
| **M48x1,5** | 48 | 1,5 | 0,217 | 47.026 | 46.16 | 46.376 | 0,92 | 0,812 | 46,5 |
| **M48x2,0** | 48 | 2 | 0,289 | 46.701 | 45.546 | 45.835 | 1.227 | 1.083 | 46 |
| **M48x3,0** | 48 | 3 | 0,433 | 46.051 | 44.319 | 44.752 | 1,84 | 1,624 | 45 |
| **M48x4,0** | 48 | 4 | 0,577 | 45.402 | 43.093 | 43,67 | 2.454 | 2.165 | 44 |
| **M50x1,5** | 50 | 1,5 | 0,217 | 49.026 | 48.16 | 48.376 | 0,92 | 0,812 | 48,5 |
| **M50x2,0** | 50 | 2 | 0,289 | 48.701 | 47.546 | 47.835 | 1.227 | 1.083 | 48 |
| **M50x3,0** | 50 | 3 | 0,433 | 48.051 | 46.319 | 46.752 | 1,84 | 1,624 | 47 |
| **M52x1,5** | 52 | 1,5 | 0,217 | 51.026 | 50,16 | 50.376 | 0,92 | 0,812 | 50,5 |
| **M52x2,0** | 52 | 2 | 0,289 | 50.701 | 49.546 | 49.835 | 1.227 | 1.083 | 50 |
| **M52x3,0** | 52 | 3 | 0,433 | 50.051 | 48.319 | 48.752 | 1,84 | 1,624 | 49|
| **M52x4,0** | 52 | 4 | 0,577 | 49. 402 | 47.093 | 47,67 | 2.454 | 2.165 | 48 |
| **M55x1,5** | 55 | 1,5 | 0,217 | 54.026 | 53.16 | 53.376 | 0,92 | 0,812 | 53,5 |
| **M55x2,0** | 55 | 2 | 0,289 | 53.701 | 52.546 | 52.835 | 1.227 | 1.083 | 53 |
| **M55x3,0** | 55 | 3 | 0,433 | 53.051 | 51.319 | 51,752 | 1,84 | 1,624 | 52 |
| **M55x4,0** | 55 | 4 | 0,577 | 52.402 | 50.093 | 50,67 | 2.454 | 2.165 | 51 |
| **M56x1,5** | 56 | 1,5 | 0,217 | 55.026 | 54,16 | 54.376 | 0,92 | 0,812 | 54,5 |
| **M56x2,0** | 56 | 2 | 0,289| 54.701 | 43.546 | 53.835 | 1.227 | 1.083 | 54 |
| **M56x3,0** | 56 | 3 | 0,433 | 54.051 | 52.319 | 52.752 | 1,84 | 1,624 | 53 |
| **M56x4,0** | 56 | 4 | 0,577 | 53.402 | 51.903 | 51,67 | 2.454 | 2.165 | 52 |
| **M58x1,5** | 58 | 1,5 | 0,217 | 57.026 | 56.16 | 56.376 | 0,92 | 0,812 | 56,5 |
| **M58x2,0** | 58 | 2 | 0,289 | 56.701 | 55,546 | 55.835 | 1.227 | 1.083 | 56 |
| **M58x3,0** | 58 | 3 | 0,433 | 56.051 | 54.319 | 54.752 | 1,84 | 1,624 | 55 |
| **M58x4,0** | 58 | 4 | 0,577 | 55.402 | 53.093 | 53,67 | 2.454 | 2. 165 | 54 |
| **M60x1,5** | 60 | 1,5 | 0,217 | 59.026 | 58.16 | 58.376 | 0,92 | 0,812 | 58,5 |
| **M60x2,0** | 60 | 2 | 0,289 | 58.701 | 57,546 | 57.835 | 1.227 | 1.083 | 58 |
| **M60x3,0** | 60 | 3 | 0,433 | 58.051 | 56.319 | 56.752 | 1,84 | 1,624 | 57 |
| **M60x4,0** | 60 | 4 | 0,577 | 57.402 | 55.093 | 55,67 | 2.454 | 2.165 | 56 |
| **M62x1,5** | 62 | 1,5 | 0,217 | 61.026 | 60,16 | 60.376 | 0,92 | 0,812 | 60,5 |
| **M62x2,0** | 62 | 2 | 0,289 | 60.701 | 59.546 | 59.835 | 1.227 | 1.083 | 60 |
| **M62x3,0** | 62 | 3 | 0,433 | 60.051 | 58.319| 58.752 | 1,84 | 1,624 | 59 |
| **M62x4,0** | 62 | 4 | 0,577 | 59.402 | 57.093 | 57,67 | 2.454 | 2.165 | 58 |
| **M64x1,5** | 64 | 1,5 | 0,217 | 63.026 | 62,16 | 62.376 | 0,92 | 0,812 | 62,5 |
| **M64x2,0** | 64 | 2 | 0,289 | 62.701 | 61,546 | 61,835 | 1.227 | 1.083 | 62 |
| **M64x3,0** | 64 | 3 | 0,433 | 62.051 | 60.319 | 60,752 | 1,84 | 1,624 | 61 |
| **M64x4,0** | 64 | 4 | 0,577 | 61.402 | 59.093 | 59,67 | 2.454 | 2.165 | 60 |

Чтобы узнать больше полезной инженерной информации, перейдите на страницу наших руководств, чтобы узнать, как идеально спроектировать ваши детали для производства! Или, если все ваши детали готовы к производству, получите от нас бесплатную 24-часовую смету прямо сейчас.
