Крепление мауэрлата к кирпичной стене проволокой, шпильками и анкерами

Содержание

• 1 Предназначение
• 2 Предварительные работы
• 3 Как прикрепить основание?
  • 3.1 Фиксация проволокой
  • 3.2 Крепление шпильками
  • 3.3 Деревянные пробки
  • 3.4 Крепление анкерами
  • 3.5 Монтаж армопояса
• 4 Сращивание мауэрлата
• 5 Краткий вывод

Крыша часто подвергается большим нагрузкам под воздействием внешней среды. Крепление мауэрлата к кирпичной стене способствует увеличению прочности конструкции. В результате все нагрузки на несущие элементы сооружения распределяются одинаково. Мауэрлатный пояс выполняет функцию кровельного основания. После его установки начинают крепление стропил.

Предназначение

Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпичной кладке наружных несущих стен по периметру дома. Для кровельного пояса подходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами. Важно правильно подобрать ширину опорного пояса, чтобы не было большой нагрузки на несущие элементы. Функции основания:

• увеличение уровня прочности крыши;
• обеспечение устойчивости конструкции к переменным нагрузкам;
• фиксация кровельных опорных элементов;
• увеличение уровня жесткости конструкции;
• предотвращение деформации кладки.

Устройство мауэрлата необязательно, если под наклонной балкой будет установлена опорная подушка, что значительно увеличит затраты труда.

Вернуться к оглавлению

Предварительные работы

Для проведения работ понадобятся брусья.

Кирпич и дерево имеют разные физико-технические характеристики. Важно установить между кладкой и предполагаемым опорным поясом гидроизоляцию из пропитанных битумом материалов. Чтобы прикрепить мауэрлат к стене из кирпича, следует подготовить инструменты и материалы, такие как:

• брусья из древесины;
• фиксаторы;
• бетонная смесь;
• молоток и гвозди;
• гидроуровень;
• дрель;
• болты и гайки.

Чтобы правильно закрепить деревянное основание, нужно соблюдать такие требования:

• Ширина бруса должна составлять третью часть толщины стены.
• Если вдоль стены необходимо соединять несколько брусьев, они обязательно должны иметь одинаковую длину.
• Установка мауэрлата происходит на ровной горизонтальной поверхности.
• Брусья предварительно обрабатывают защитным веществом.
• Мауэрлат на кирпичной стене должен быть целостным без сквозных прорезей.

Вернуться к оглавлению

Как прикрепить основание?

Для монтажа стропильной системы могут потребоваться ригеля.

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции. Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля. Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Вернуться к оглавлению

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

1. Подготовить отрезки проволоки необходимой длины.
2. Положить проволоку перед устройством последних рядов кладки.
3. Сделать отверстия в деревянном основании.
4. Протянуть проволоку после высыхания цемента.
5. Закрутить и зафиксировать.

Вернуться к оглавлению

Крепление шпильками

В роли крепежа для бруса могут быть шпильки.

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

1. Заложить шпильки в стену на глубину до 0,5 м.
2. Залить бетонным раствором, не загрязнив резьбу фиксаторов.
3. Надеть на шпильки гидроизоляционный материал.
4. Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
5. Установить мауэрлат.
6. Зафиксировать брусья гайками на концах шпилек.

Вернуться к оглавлению

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

1. Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
2. Уложить заготовки в кладку на гидроизоляционное покрытие.
3. Соединить пробки и мауэрлатом, используя металлические скобы.

Вернуться к оглавлению

Крепление анкерами

Анкера нужно монтировать на некотором расстоянии от стропил.

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

1. Установить опалубку.
2. Заложить арматурный каркас.
3. Установить болты.
4. Залить опалубку с анкерами бетоном.
5. Снять опалубку после высыхания бетона.
6. Провести монтаж гидроизоляции.
7. Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
8. Прикрепить мауэрлат на анкер, прижав гайками.

Вернуться к оглавлению

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.

1. Соорудить опалубку.
2. Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
3. Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
4. Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
5. Залить бетоном.
6. Установить мауэрлат после застывания бетонного слоя.

Вернуться к оглавлению

Сращивание мауэрлата

Важно правильно соединять брусья между собой. Это необходимо, если стены длиннее деревянных отрезков. Производят брусья преимущественно длиной 6 м. Два элемента соединяют между собой внахлест, подпилив по высоте. Обязательно фиксируют гайками или скобами. Менее надежный способ — соединение торцевыми сторонами на металлическом основании. Брусья должны иметь одинаковую длину.

Вернуться к оглавлению

Краткий вывод

Установка кровли — завершающий этап возведения здания. Этот процесс требует строгого соблюдения правил и норм. Надежность крыши зависит от физико-технических характеристик мауэрлата. Правильно сконструированные прогоны основания повышают прочность конструкции. Пояс служит связующим элементом между крышей и самим сооружением. Важно правильно выбрать способ монтажа и не навредить чрезмерной нагрузкой или слишком быстрым методом установки.

Крепление мауэрлата к кирпичной стене: лучшие варианты

Содержание статьи

• 1 Кирпичные фронтоны
• 2 Требования к материалу
• 3 Завершение кладки
  • 3. 1 Ровный обрез
  • 3.2 Кладка кирпича уступом
• 4 Гидроизоляция под мауэрлат
• 5 Способы крепления мауэрлата
  • 5.1 Крепление к армопоясу
  • 5.2 Крепление на шпильки
  • 5.3 Крепление скобами
  • 5.4 Крепление проволокой
• 6 Практические рекомендации

Несущие кирпичные стены, обладая достаточной прочностью на сжатие, плохо работают на сопротивление распирающим боковым усилиям. Для перераспределения нагрузок и создания устойчивого кровельного пространства предусмотрен мауэрлат, как обязательный элемент соединения стены и стропильной системы. Он устраивается по периметру верха стены, основной материал —  деревянный брус или бревно.

Связывающий эффект и надёжность замкнутого пояса обеспечивает крепление мауэрлата к кирпичной стене. Вариантов выполнения этого этапа несколько, зависят от ряда факторов:

• конструкции кровли и здания в целом;
• места возведения строения;
• силы возможных атмосферных и климатических воздействий.

Важно! Расположение мауэрлата на стене из кирпича должно быть максимально удалено от внешнего слоя кладки. Опирание с созданием дополнительных усилий на лицевую декоративную часть кладки недопустимо.

Кирпичные фронтоны

Часто фронтоны домов выполняются так же, как и стены, — из кирпича. Такой подход не только преображает дом в плане эстетики и внешнего восприятия, — но и способствует разгрузке веса крыши и распределению нагрузок кровли на строение. В этом варианте изменяется и способ монтажа мауэрлата, — он укладывается лишь по боковым стенам с креплением одним из общепринятых способов.

Дополнительные узлы крепления выполняется через заранее подготовленные монтажные отверстия в массиве фронтонов, — они примут часть боковых нагрузок. Разумеется, сказанное не относится к вальмовым (шатровым) крышам.

Требования к материалу

Для малоэтажного индивидуального строительства в качестве материала мауэрлата используется древесина  в виде бруса, бревна, доски:

• Размеры сечения бруса из хвойной древесины 150х100, 150х75 или иные расчётные (проектные).
• Возможно изготовление бруса путём скрепления нескольких досок до достижения расчётной толщины балки.
• Если применяется бревно, то его сечение – не менее 180 мм, предварительно снимается слой коры, обрезается как минимум с одной стороны для наиболее плотного прилегания к стене.
• Влажность древесины не должна превышать 20 %.

Современное строительство допускает применение не только древесины, но и других материалов для устройства мауэрлатов. К примеру, вместо бруса успешно может быть использован:

• металлический швеллер;
• балка из древесно-полимерного композита;
• комбинация нескольких видов материалов.

Подобные изменения должны быть целесообразны и обоснованы, так как влекут за собой иные методы крепежа мауэрлата к несущей стене и существенные изменения конструкции кровельной системы в целом.

Завершение кладки

Стеновая конструкция вверху может заканчиваться ровным горизонтальным срезом либо специальным выступом под мауэрлат. Второй вариант предпочтительнее при строительстве небольшого частного жилого дома, так как немного снижает трудозатраты на устройство верхней обвязки конструкции мауэрлатом.

Каждый способ завершения кладки приемлем, не считается ошибочным.

Ровный обрез

В случае, когда каменщик закончил возведение стены на одном уровне, мауэрлат крепится к кладке с внутренней стороны. После завершения укладки и фиксации, внешняя часть стены утепляется. Можно залить верхний край керамзитобетоном, утеплить пенопластом или иным материалом, – это выбор застройщика, не оказывающий существенного влияния на стеновую и кровельную конструкцию.

Кладка кирпича уступом

Внешняя часть возводится выше внутренней, как правило, на толщину мауэрлата, — так  создаётся сопротивление распирающим усилиям и обеспечивается теплоизоляция дома. Метод удобен при самостоятельном строительстве, используется при продуманном возведении здания одним исполнителем.

Независимо от того, как выведена верхняя поверхность стены, под мауэрлат требуется уложить гидроизоляционный слой.

Гидроизоляция под мауэрлат

Дерево и кирпич имеют различные эксплуатационные характеристики, поэтому гидроизоляционный слой между стеной и мауэрлатом необходим. Слой кирпича укрывается недорогими изолирующими материалами, — подойдут пергамин, толь, рубероид с минимальной битумной пропиткой без напыления, гидроизол, линокром.  Крепление бруса проводится сверху изоляции.

Способы крепления мауэрлата

Вариант крепления выбирается в зависимости от предполагаемой нагрузки на стены. Но даже без их расчёта можно уверенно заявить, что практически все способы подходят для строительства небольшого жилого частного дома.

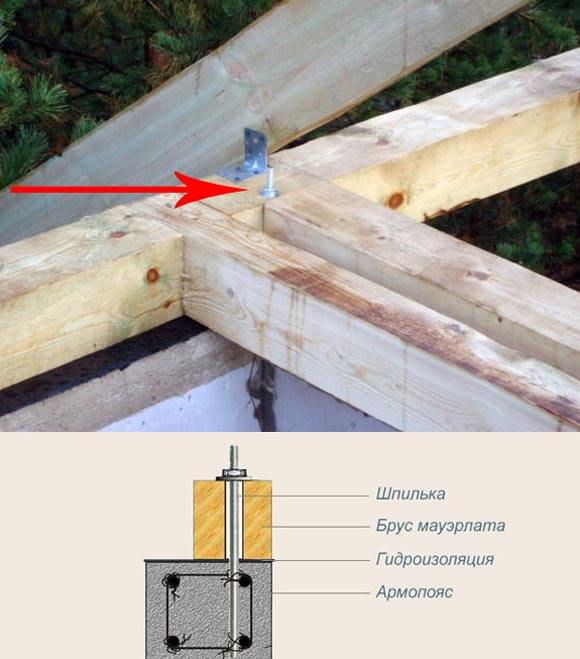

Крепление к армопоясу

Создание армопояса по кирпичной стене с установленными в монолитном массиве анкерами для крепления мауэрлата, — идеальный вариант.

Устройство армопояса предполагает:

• монтаж и демонтаж опалубки;
• армирование;
• заливка бетона;
• установка анкеров.

После чего поверхность укрывается гидроизоляционным материалом, а сверху, на выступающие из бетона анкера насаживается деревянный мауэрлат. Весь процесс требует значительных трудозатрат, стоимость материала высокая, — для частного жилого дома этот вариант почти всегда неприемлем.

Кирпичная стена прочна сама по себе, поэтому армопояс не выполняет никаких иных функциональных задач, кроме основания для надёжного крепления мауэрлата.

Целесообразность возведения армопояса возникает лишь при строительстве высотных зданий большой площади.

Крепление на шпильки

Метод, похожий на установку анкеров в армопоясе, — закладка вертикальных шпилек с резьбой в кирпичную кладку:

• Глубина заложения шпилек – не менее 3-х рядов кирпича.
• Далее сверху монтируется гидроизоляция, которую шпильки просто протыкают.
• Затем сверху укладывается брус мауэрлата с просверленными отверстиями под закладные детали.
• Монтаж заканчивается плотным притягиванием мауэрлата к стене с помощью гаек с шайбами.

Количество закладных шпилек, – не менее общего числа стропильных ног. Устанавливаются закладные по центру расстояния между стропилами.

Крепление скобами

Крепление скобами требует заложения в кладку деревянных пробок. Они выпиливаются по размеру кирпича, располагаются в кладке на втором либо третьем ряду от верха. Лучший вариант размещения пробок, — под стропильными ногами, для дополнительной компенсации деформирующих нагрузок на стену.

Скоба из металла одним концом плотно загоняется в пробку, другим – в мауэрлат.

Деревянные детали обязательно пропитываются антисептиком.

Крепление проволокой

Недорогой, простой, традиционный метод крепления проволокой, — самый эффективный. Так раньше крепились верхние брёвна в избах к стропильной системе, причём вместо дорогой проволоки использовались просмолённые канаты из натуральных волокон. Сейчас ситуация с ценами несколько иная, — проволока считается недорогим материалом.

Крепление выполняется следующим образом:

• в кладку на 3-7 ряда ниже верха заводится проволока;
• минимальная толщина материала 6 мм, если используется более тонкая, – то скручивается вдвое, втрое;
• длина закладываемого отрезка выбирается так, чтобы его свободные концы можно было скрутить, соединив стену и мауэрлат;
• проволока должна быть прочной и достаточно пластичной для скручивания.

Дополнительная функция проволоки: возможность соединения с плитами перекрытия.

Практические рекомендации

Брус не стоит прикручивать сверху, — следует высверлить отверстия для продевания в них проволоки.

Перед выполнением этапа скрепления нужно убедиться в созревании кладочного раствора до достаточной прочности.

Места соприкосновения брусков с кирпичом обмазываются битумной мастикой.

Шпильки изготавливаются в форме буквы «Г», устанавливаются в кладку полочкой на кирпич.

Рекомендуемое заглубление шпилек в стену – 45 см, оптимальный диаметр изделий 10 – 14 мм.

Для точной разметки отверстий в мауэрлате для посадки на шпильки следует уложить брус сверху и простучать молотком до появления вмятин, которые обозначат места сверления отверстий в балке. Второй вариант применяется в случае, когда балка тяжёлая, — на шпильки укладывается лёгкая доска. Вся процедура выполняется аналогично, а доска применяется в качестве трафарета для сверления отверстий в брусе.

ЛЕД || პოლიურეთანის სენდვიჩები

СТРОИТЕЛЬСТВО ЖЕЛЕЗНОДОРОЖНОЙ СИСТЕМЫ

Для примера рассмотрим пошаговую инструкцию для одной из самых сложных крыш – четырехскатной. Разобравшись в технологии строительства этой стропильной системы, не составит труда разобраться в технологии и самостоятельно собрать более простые односкатные или двускатные.

Шаг 1. Возьмите две длинные доски, с их помощью проще определить длину стропильных ног, угол наклона скатов и высоту крыши. Временно прикрепите доски к вертикальной опоре на стене дома. Поднимайте или опускайте их, пока не найдете приемлемое положение. Если позволяют размеры дома, то стропильную систему лучше проектировать так, чтобы длина ног не превышала 6 м. Такой пиломатериал можно купить, наращивать не нужно будет. Расширение не только занимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

Шаг 2. Набить армирующий пояс. Он не только увеличивает высоту чердачного помещения, но и дает возможность удлинить свес стропильных ног и дополнительно защитить фасадные стены от атмосферных осадков. Ширина пояса должна быть не менее 30 см, высота зависит от размеров дома. Как заправить армирующий пояс?

-Просверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические стержни диаметром 12–15 мм. Вверху должна быть нить. Если такие элементы найти в реализации сложно, то к обычной строительной арматуре можно приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м.

-Установить опалубку по периметру дома. Для этого используют обрезные доски 20×150 мм, чтобы они не лопались бетоном через 1,5–2,0 м, закрепляют их колышками. Не стоит бояться, что армирующий пояс не будет иметь идеально ровной ширины по всей длине, этот элемент закрывается при дальнейшем возведении крыши.

-Подготовить бетон. Раствор необходимо сделать крепким, на одну часть цемента дать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а затем вручную подать массу наверх.

— Уложите арматуру в опалубку, достаточно одного стержня по периметру. Обязательно поднимайте штангу не менее чем на 5 см над поверхностью пола. Он не должен лежать посередине пояса, в таком положении армирование не работает. В качестве подкладок можно использовать любой кусок дерева или куски бетонных блоков.

-Пояс залить бетоном, работать аккуратно, строго выдерживать горизонтальность верхней плоскости. Для проверки используйте обычный уровень.

Дайте бетону затвердеть не менее трех дней. Помните, что 50% своей прочности он наберет только через две недели, только тогда можно полностью нагружать конструкцию. Если погода очень теплая и ветреная, то бетонный пояс нужно поливать большим количеством воды не менее двух раз в день. Бетон набирает прочность не при высыхании, а при благоприятном протекании химических реакций; для этого постоянно требуется влага.

Возведение стропильной системы условно состоит из четырех этапов: установка мауэрлата, установка коньковой балки, установка стропил (вальмовых и диагональных) и устройство обрешетки.

УСТАНОВКА МАУЕРЛАТА

Работы начинают после того, как бетон армирующего пояса наберет достаточную прочность и демонтирована опалубка. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, он служит для поддержки стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.

Шаг 1. Расположите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Без рулетки это сделать проще. Переверните его узкой стороной вниз и положите на пояс, отметьте положение анкеров карандашом. Затем перенести отметки на широкую сторону бруса, в этих местах нужно просверлить отверстия.

Шаг 2. Просверлите отверстия, держите сверло максимально вертикально, избегая перекосов. Работу должен выполнять опытный плотник. Новичок может испортить балку, необходимо сместить все отверстия, уменьшив ее длину.

Шаг 3. Подготавливаем полосы гидроизоляции под мауэрлат, лучше купить обычный дешевый рубероид. Полоска вырезается из рулона, скручивать ее не нужно. Материал отлично режется болгаркой с диском по металлу.

Шаг 4. Расстелить гидроизоляционные полосы на армирующий пояс. Молотком делать отверстия намного проще. Наденьте рубероид на анкеры и аккуратно пробейте молотком отверстия для шпилек в гидроизоляции. Только делать это надо аккуратно, сильно бить нельзя. В противном случае есть риски повредить верхние витки резьбы, при затяжке гаек возникнут проблемы. Если боитесь, то перед укладкой рубероида накрутите гайки на все шпильки, после откручивания они автоматически выровняют поврежденные витки.

Шаг 5. Установите балку на анкеры и затяните гайками. Обязательно подложите под них большие шайбы. Если мауэрлат плотно сидит на шпильках, то придется долбить кувалдой. Такая ситуация свидетельствует об отсутствии квалификации кровельщиков.

Мауэрлат лучше делать из сосны, а не из ели, в нем гораздо больше смолы, соответственно, он дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных? По нескольким причинам. Во-первых, дерево пахнет смолой и скипидаром. Второй – сосна имеет ярко-желтый оттенок, крупные и живые сучки. Третье – наличие черных пятен на пиломатериале из сосны свидетельствует о высоком содержании смолы, такой цвет он приобретает после окисления на воздухе. Ель белее, легче по весу, мало сучков и имеет неприятный запах кошачьих фекалий.

По углам и по длине брусья соединяются в полдерева, эти места желательно зафиксировать длинными гвоздями или саморезами из нержавеющих сплавов.
