Эрлифтные насосы

— работают ли они?

В данной статье рассматривается практическое использование эрлифтов в аквакультуре и садовых прудах.

Небольшое понимание того, как это работает, облегчит применение и сделает его более эффективным. Сначала мы рассмотрим историю и теоретические основы, а затем практическое применение.

В 1786 году баварец Карл Эмануэль Лешер сообщил о своем наблюдении, что шахтная вода поднимается с нагнетаемым воздухом, после чего были проведены дальнейшие исследования этого явления. В следующем году он выпустил статью «Aerostatic Kunstgezeug» (1787 г.), описывающую практичный эрлифтный насос для горных работ.0003

Карл Лешер (1750-1813) экспериментировал, вдувая воздух из трубки диаметром 6 мм в погруженную в воду трубу длиной 283 мм и диаметром 120 мм. Он изучал эффект подъема воды в трубе и разработал эрлифтный насос для откачки воды из колодцев.

Лешер был многогранным человеком. После учебы в Горной академии во Фрайбурге он работал ассистентом геолога Авраама Вернера, освобождая известного врача от его утомительных административных обязанностей. Позже он получил квалификацию моделиста, проектировавшего мосты и устройства для добычи угля. Он взял на себя управление аптекой «Zum Schwarzen Elephants» («Черный слон») своего покойного тестя. Среди его изобретений — пожарная машина с быстрой разгрузкой, машина-губка для откачки воды из шахты, новаторский мост. конструкции, эрлифтный насос и «гигантский насос», широко используемые в нефтяных скважинах и по сей день.

Он был плодовитым писателем и освещал широкий круг вопросов, от инженерных до горных работ; переходы кристаллизации в окаменелостях, структуру кристаллов и их образование, а также усовершенствования процесса цианирования для извлечения золота и серебра из руды. Он писал о «математике для земляка» и даже отваживался на политические вопросы. Характерной чертой его технических описаний было использование, казалось бы, бесконечных, сложных для понимания сложных предложений. ^{[1] , [2]}

На сегодняшний день насосный эффект эрлифтов широко используется в аквакультуре для перекачки, циркуляции и аэрации воды в замкнутых, оборотных системах и прудах. Он находит множество применений в таких разнообразных областях, как очистка промышленных сточных вод, горнодобывающая промышленность, дноуглубительные работы, подводная археология, спасательные операции и сбор научных образцов. Более экзотическим применением может быть добыча алмазоносного гравия на поверхность вдоль западного побережья Африки, как показано на рис. 1.

Ближе к дому видно, как уровень воды как бы поднимается над воздушным камнем ^[3] или аэрируемым куполом в пруду. Фактически это работающий эрлифт без стояка. ^[4] Эрлифты могут быть очень эффективными транспортерами воды, и в зависимости от сантехники, дополнительных функций и конструкции пруда для циркуляции, аэрации и фильтр для пруда ^[5] .

Рисунок 1. Добыча полезных ископаемых с помощью эрлифта

Почему воздушные перевозки работают?

Даются различные объяснения такого эффекта, как «пузырьки воздуха действуют как пневматические поршни, выталкивающие или втягивающие () воду» или «вязкое сопротивление» пузырьков, когда они поднимаются и расширяются по погруженной в воду трубе. Эти объяснения излишние и с простой концептуальной точки зрения, потому что они не предлагают много теоретической основы. Однако из области статики жидкости легко вывести основную формулировку, описывающую это явление. (позже мы вернемся к аналогии с «пневматическими поршнями».)

  Рис. 2. Демонстрация принципа эрлифта .

 На рис. 2 показано, что происходит, когда воздух вводится в нижнюю часть погружной трубы. Вода в трубке будет подниматься за счет «подъемной силы» или «напора», что зависит от глубины погружения, диаметра трубки и количества вводимого воздуха.

Из статики жидкости можно написать:      ч _м г _м = ч _с г _л                         (1.1)

Где            ч _м = высота воздушно-жидкостной смеси в трубе

                      г _м = удельный вес смеси жидкость-воздух в трубке[6]

                       h _s = высота погруженной в воду трубки , откуда поступает воздух

                    г _л = удельный вес жидкости вне трубки

(Очень помогает то, что удельный вес является безразмерной величиной. )

Поскольку удельный вес водовоздушной смеси меньше удельного веса воды, вода будет подниматься в трубке до тех пор, пока не будет выполнено уравнение 1.1. Это демонстрирует принцип. Только разница в плотности вызывает подъемную силу, подобно тому, как масло всплывает на поверхность воды.

В этом математическом утверждении 1.1 также «спрятан» тот факт, что единственная энергия, необходимая для создания разницы высот, какой бы малой она ни была, — это преодоление давления из этих пузырьков при давлении воды на выбранной глубине. Если у вас есть разница в высоте, у вас есть потенциальная энергия, и гравитация может быть использована для выполнения работы.

Рисунок 3 – Принципы эрлифта

 Поэтому, если мы позволим воде «переливаться» или «вытекать» из трубы, как показано на рисунке 3, создается восходящий поток. Когда у вас есть поток, у вас есть инерция, и какой бы малой она ни была, небольшая дополнительная инерция со временем может вскоре привести в движение большой водоем. Вот почему это работает и почему у нас есть помповое действие.

 Из стандартной обработки уравнения 1.1 был выведен минимальный расход воздуха, необходимый для начала откачки[7]

Из этого мы можем сделать вывод о минимальных требованиях к воздушному насосу для начала работы при определенном напоре с точки зрения расхода и давления. Таким образом, мы можем установить основные факторы, способствующие течению воды.

 Мы также можем видеть, что если h _S , глубина погружения равна максимальной высоте смеси h _m , особым условием является случай, когда M _S равно 1 и поток Q _am невозможен. Именно то, что мы интуитивно ожидаем. Кроме того, это разница в весе двух жидкостей, управляющих процессом.

 Теперь, когда насос перекачивает, предыдущая статическая схема заменяется динамической моделью, и на движущуюся жидкость воздействуют всевозможные дополнительные факторы. Предсказуемость прекращается. Скорость потока влияет на трение в трубе, на которое влияют диаметр трубы, материал, из которого она изготовлена, отделка внутренней поверхности (рабочих поверхностей) насоса, вязкость жидкости, температура и другие физические свойства жидкости. жидкость.

Наконец, что важно, размер пузырьков, количество пузырьков, скорость образования пузырьков, скорость образования пузырьков по отношению к потоку, динамика пузырьков и динамика потока — все это факторы, превращающие почти линейную зависимость между скоростью насоса и расходом воздуха в полиномиальную кривую.

Рисунок 4 – Скорость подъема в зависимости от размера пузырьков в стояке.

Легко заставить эрлифт работать, трудно предсказать оптимальные условия для различных конструкций, которые мы разрабатываем. Получить самый энергоэффективный насос с самым высоким подъемом и самым большим расходом не так-то просто. Эти факторы работают друг против друга, и мы должны соответствующим образом определять наши потребности и проектировать.

Продолжение следует через день…

Серваас де Кок
23 августа 2015 г.

(Для тех, кто хочет поэкспериментировать, выберите воздушный насос, работающий на наиболее эффективной и безопасной части рабочей кривой, чтобы преодолеть прогнозируемое давление воды. Спросите, если вам нужен совет.

Дополнительная информация

[1]              Фишер, Вальтер, «Лёшер, Карл Имануэль» в: New German Biography (1987) 15, С. 64 ф [электронная версия]; Проверено 15 августа 2015 г. URL: http://www.deutsche-biographie.de/ppn117156299.html

.

[2]              Википедия. Карл Эмануэль Лешер. [онлайн-версия]; Проверено 15 августа 2015 г. URL https://de.wikipedia.org/wiki/Carl_Emanuel_Löscher

[3]              Хотя обычно слово «воздушный диффузор» предпочтительнее слова «воздушный камень». Технически это звучит более правильно.

[4]               Мы используем диффузор для подачи воздуха для аэробной активности в пруд, но ошибочно думаем, что вся аэрация является результатом контакта пузырьков воздуха с водой. В зависимости от конструкции пруда, размещения диффузора и количества нагнетаемого воздуха большая часть аэрации происходит за счет течения, создаваемого эффектом эрлифта, заменяющего богатую кислородом поверхностную воду на бедную кислородом воду внизу.

[5]               Опыт автора. Необходимо, конечно, проектировать с учетом достаточного количества кислорода для аэробных процессов, требуемых рыбной нагрузкой, режимом кормления и биологическими фильтрами.

[6]               Удельный вес: отношение плотности вещества к плотности (массе той же единицы объема) эталонного вещества. Эталонным веществом почти всегда является вода при температуре 4 ° C (самая плотная) и давлении в одну атмосферу. Удельный вес воды в этом состоянии равен 1,00.

[7]               Todoroki, I., Y. Sato, and T. Honda, 1973, Performance of Airlift Pumps , Bulletin of JSME, Vol. 16, стр. 733-740.

также

Castro, W.E., Zielinski, P.B., Sandifer, P.B., (1975), Рабочие характеристики эрлифтных насосов , Собрание Всемирного общества марикультуры, 6: 451-460

Никлин, Д. Дж., (1963), Эрлифтный насос: теория и оптимизация, Труды Института инженеров-химиков, 41: 29-39.

Эрлифтный насос Martinez: подъем воды воздухом

[Примечание редактора: содержание этой статьи было адаптировано с разрешения Гленна Мартинеса из Olomana Gardens Hawaii. Автор этой статьи, Терри Стрэттон, вместе со своей женой Синди и главой научно-технического отдела Верноном Бердом служат штатными волонтерами в Университете Наций на Гавайях. Команда имеет более чем восьмилетний опыт работы с кампусным учебным центром Natural Farm, который включает в себя создание, эксплуатацию и обучение аквапонике и конфигурациям эрлифтных насосов для систем аквапоники малого и среднего масштаба на Гавайях и в других странах в условиях развития сообщества. Целью следующей статьи является введение концепции эрлифтного насоса и общий обзор конструкции. Добавлено несколько дополнительных ресурсов, а дополнительные вопросы можно направлять Терри Стрэттону по адресу t. [email protected].]

Введение

Рисунок 1: Система аквапоники, работающая на водяном насосе Airlift в Учебном центре Natural Farm, Университет Наций, Гавайи.

Водяные насосы уже давно являются ключевым компонентом небольших ферм и представляют собой ценные трудосберегающие устройства, которые предлагают множество практических применений. Насосы различных типов регулярно используются для хранения и фильтрации воды, орошения, систем аквакультуры и многого другого. Хотя перекачка воды удобна и полезна, она требует затрат — от необходимого потребления энергии до регулярного обслуживания движущихся частей. Тем не менее, новые разработки в соответствующих технологиях насосов предлагают варианты, которые могут сэкономить деньги, повысить надежность, увеличить срок службы оборудования и предложить некоторые другие преимущества, которые будут представлены в этой статье.

Что такое эрлифтный насос?

Обычный водяной насос использует механическое вращение для непосредственного повышения давления и перемещения воды. Напротив, эрлифтные водяные насосы используют преимущества относительно более легкой плотности воздуха для подъема воды. До недавнего времени эрлифтные насосы были пригодны для подъема воды не более чем на 10–15 см, однако Гленн Мартинес с Гавайев с тех пор поделился с международным сообществом простыми в сборке конструкциями, которые могут легко поднимать воду на высоту от 2 до 3 метров. В определенных конфигурациях эти эрлифты могут поднимать воду намного выше, даже на 30 метров из подземного колодца. В этой статье основное внимание будет уделено только одной из его основных конфигураций, называемой эрлифтным насосом «труба в трубе» (рис. 2). Эта конфигурация чаще всего использовалась для подъема от 400 до 2000 литров воды в час на высоту от 1 до 4 метров, что делает ее очень полезной технологией для широкого спектра систем. Как заметят читатели, эта технология дает особые преимущества системам аквапоники, что и является предполагаемым использованием этих конкретных конструкций.

Рисунок 2: Технические характеристики примера конфигурации водяного насоса Martinez типа «труба в трубе». Фото: Гленн Мартинес из Olomana Gardens Hawaii.

Эрлифтный насос типа «труба в трубе» использует тот факт, что воздух, нагнетаемый под водой, расширяется в виде пузырьков по мере подъема на поверхность с увеличением объема на 10% с глубины 1 метр. Удерживая пузырьки внутри вертикальной трубы небольшого диаметра, эти пузырьки будут действовать как поршень или поршень шприца, поднимая порции воды вверх по мере их подъема. Задействованная физика заполнила бы множество технических статей, но чистый эффект — сильный восходящий поток воды и воздуха. Конструкция Мартинеса основана на теории о том, что большие пузырьки, а не облако маленьких пузырьков, наиболее эффективно поднимают воду.

История инноваций

Гленн Мартинес, новатор конструкции эрлифтного насоса «труба в трубе», много лет занимается обучением, проектированием и созданием систем аквапоники на своей ферме Olomana Gardens на Гавайях, а также на международном уровне в условиях развития. Он также регулярно консультирует по проектам аквапоники, а несколько лет назад разрабатывал систему аквапоники для местной школы, где подача электроэнергии должна была быть дорогой. Чтобы сделать систему более доступной, он изобрел (или, как любит говорить Гленн, «открыл заново») способ подъема воды из аквариума в аквапонику с помощью инновационной конфигурации воздушного насоса. Вместо того, чтобы прокладывать электрический кабель в глубокой траншее через школьный двор, все, что требовалось, — это неглубокая канава для воздуховода, которую ученики быстро вырыли. В канаве была установлена ​​1-дюймовая труба из ПВХ, соединяющая систему с небольшим воздушным компрессором мощностью 60 Вт, расположенным через дорогу в запираемом классе. Как оказалось, эрлифтный насос, который придумал Гленн, имел множество преимуществ для систем аквапоники и других ситуаций, когда необходимы недорогие и надежные методы подъема воды.

Преимущества эрлифтных насосов

Безопасность

Как показано в приведенной выше истории, обычный водяной насос требует, чтобы электричество было расположено недалеко от источника воды. Электричество и вода, как мы хорошо знаем, могут быть опасной комбинацией, особенно в присутствии детей. Безопасность в отношении электричества в воде должна быть смягчена и серьезно относиться к любым условиям. The Times of India сообщила, что каждый день в Индии на электрическом стуле погибает до 30 человек. Один стажер, работавший над нашими проектами на Филиппинах, недавно обратился к нам за советом, когда его дважды ударило током с помощью обычного насоса; у него просто не было большого опыта работы с электроприборами, в том числе, как расположить удлинители так, чтобы они оставались сухими в сезон дождей. Схемы прерывания замыкания на землю (GFI), если они доступны, могут снизить риск, но имеют тенденцию срабатывать в неподходящее время и требуют ежемесячного тестирования. В качестве альтернативы компрессор для эрлифтного насоса можно легко установить на безопасном расстоянии от воды, чтобы устранить эту потенциальную опасность, что существенно снижает риск. Работники по развитию сообщества могут счесть эту особенность эрлифтных насосов особенно полезной для обеспечения безопасности.

Аэрация воды

Одним из больших преимуществ эрлифтных водяных насосов является их способность аэрировать воду по мере ее подъема. Это может быть очень полезной функцией при включении в системы производства рыбы или в других сценариях, где условия качества воды улучшаются за счет большего количества растворенного кислорода. В некоторых небольших системах аквапоники с низкой плотностью посадки рыбы только эрлифтный насос обеспечивает достаточное количество растворенного кислорода для удовлетворения потребностей рыб. Используемый вместе с обычным аэрационным насосом и аэрационными камнями, эрлифтный насос может обеспечить дополнительное количество растворенного кислорода и защитить рыбу от потери из-за низкого уровня растворенного кислорода.

Сокращение объема технического обслуживания и повышение надежности

Погружные водяные насосы и обычные внешние насосы подвержены засорению и нуждаются в периодической очистке, включая разборку. Кроме того, песок и песок, которые они всасывают, в конечном итоге изнашивают компоненты, что часто требует замены насоса. Конструкция эрлифтного насоса Martinez может работать не только с мелкими абразивами, но и с мусором, размер которого почти равен диаметру внутренней трубы (от 1 до 1 1/2 дюйма). Это означает, что мелкая рыба, скопления водорослей, несъеденный корм для рыб и т. д. просто выносятся насосом вверх и наружу. В одной из наших систем аквапоники мы провели испытание, в ходе которого бросили 20 кг кофейной гущи в резервуар, чтобы проверить способность эрлифта функционировать без засорения; впечатляюще, он прошел без проблем. В этом видео Гленн демонстрирует способность работать с гравием и другим мусором.

В то же время воздушный компрессор, самый дорогой компонент эрлифтного насоса, невосприимчив к воде. Пресная вода, соленая вода и вода с отложениями для этого насоса одинаковы, поскольку он находится отдельно от источника воды. Кроме того, в случае опорожнения резервуара обычным погружным насосом он быстро выйдет из строя из-за перегрева — воздушный компрессор в эрлифтном насосе просто продолжит работать, готовый к возврату воды.

Мембранные воздушные компрессоры

, идеально подходящие для эрлифтных насосов, также очень легко ремонтировать. Как правило, для замены диафрагм, которые изнашиваются каждые несколько лет, достаточно отвертки. Это просто и намного дешевле, чем замена всего обычного насоса. Кроме того, заменить или переместить компрессор можно так же просто, как отвинтить и снова подсоединить садовый шланг.

Другие преимущества эрлифтного насоса

В некоторых местах водяной насос уязвим для кражи или вандализма. Поскольку 1-дюймовая труба из ПВХ или отрезок шланга большего диаметра оказывают очень небольшое сопротивление воздушному потоку, воздушный компрессор может быть расположен на расстоянии, заперт отдельно в здании или ящике для хранения.

Эрлифтные насосы

также могут сэкономить деньги за счет меньшего потребления электроэнергии. Мы заменили один погружной насос мощностью 200 Вт на воздушный компрессор мощностью 80 Вт для работы эрлифта. Более низкая потребляемая мощность делает систему с питанием от солнечных панелей более осуществимой. Компания Glenn настроила обычные насосные системы с нагнетанием воздуха, чтобы значительно сократить расходы на подъем воды на высоту 8-10 метров. У нас пока нет опыта в этом, но мы видели, что самодельные эрлифтные насосы также могут быть сконфигурированы для откачки подземных колодцев, где характеристики сопротивления засорению и простоты ремонта будут особенно ценными.

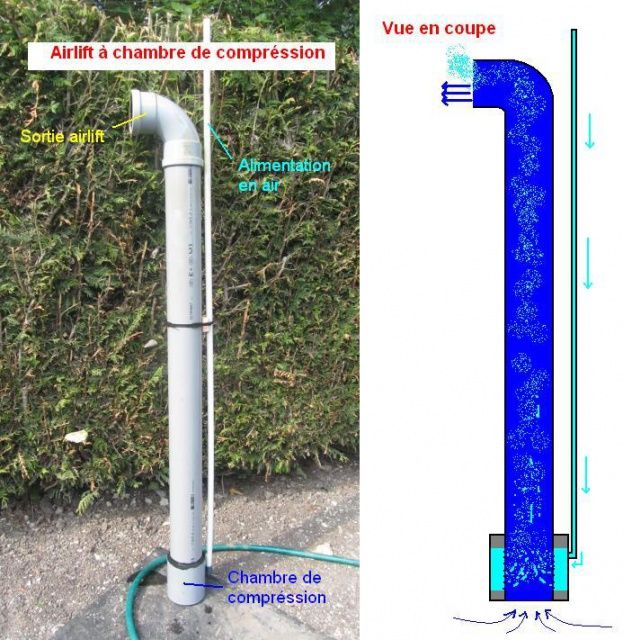

Конструкция эрлифтного насоса «труба в трубе»

Возможны эрлифтные системы большего объема, которые могут быть оснащены воздушными компрессорами разного размера с трубами соответствующего размера. Наши 110-вольтовые компрессоры имеют мощность от 35 до 110 Вт. Выбор компрессора определяется несколькими факторами, включая высоту, на которую необходимо перекачивать воду, и желаемый объем воды на выходе. Для типичной конфигурации аквапоники «труба в трубе» требуется только воздушный компрессор, способный генерировать начальное давление 5 фунтов на квадратный дюйм (35 кПа), а затем постоянно работать при давлении около 2 фунтов на квадратный дюйм (14 кПа). Компрессоры, на которых работают наши системы аквапоники, производят от 30 до 100 литров воздуха в минуту. На приведенной ниже диаграмме видно, что конечная производительность насоса по объему воды зависит не только от размера компрессора, но и от нескольких других переменных (таблица 1). Компрессор на 100 л/мин не подает больше воды, потому что он качает выше из неглубокой скважины.
Мы стремимся переворачивать объем наших аквариумов не реже одного раза в два часа, и этих насосов более чем достаточно для этого. Магазины снабжения для прудов или более крупные точки снабжения аквариумов могут иметь предпочтительные компрессоры диафрагменного типа (или, альтернативно, поршневые воздушные компрессоры) для этого применения.

Таблица 1: Примеры конфигурации и производительности эрлифтных насосов в UofN Kona.

Критические аспекты проектирования

Впускная труба

Описывая одну из ключевых особенностей конфигурации «труба в трубе», Гленн Мартинес дал следующую подсказку:

Рис. 3: Важные аспекты конструкции всасывающей части насоса, расположенной на дне отстойника. (A.) Было обнаружено, что воздухозаборные «щели» более эффективны, чем множество просверленных отверстий: желтые стрелки обозначают воздух, а синие стрелки — воду. (B.) Изогнутое дно предотвращает засорение впускной трубы. (C.) Конфигурация воздухозаборного узла.

«Последняя версия конфигурации «труба в трубе» избавлена ​​от сверления множества маленьких отверстий. Принято считать, что множество крошечных пузырьков воздуха вытесняют плотность воды, поэтому более легкая вода «всплывает». Однако во время недавней поездки на Филиппины у нас не было ни крошечного бура, ни мотора. У меня была только ножовка, поэтому я просто сделал два пропила друг напротив друга во внутренней трубе лифта. Разрез был сделан на толщину полотна ножовки и примерно на 1 дюйм выше нижнего отверстия большей внешней трубы (рис. 3А)».

Получается, что при включении компрессора вода между наружной обсадной трубой и внутренней подъемной трубой «проталкивается вниз» до тех пор, пока не достигает двух противоположных щелей во внутренней трубе. Воздух входит в каждую щель (прямо напротив друг друга) и буквально режет воду, как нож. После разрезания воды воздушный поток поднимается вверх, одновременно поднимая всю воду во внутренней трубе. Эта порция воздуха поднимает всю воду во внутренней трубе и выходит как одна порция воды. После выпуска первого выброса воздуха, очищающего внутреннюю трубу от воды, в нижнюю часть насоса «труба в трубе» поступает дополнительная вода. После движения вода во внутренней трубе на 50% состоит из воздуха и намного легче, поэтому воздушному компрессору легче перекачивать воду.

Внутренняя труба открыта для исходной воды и срезана под углом, чтобы предотвратить ее полную блокировку (рис. 3В). Нижнее пространство под двумя воздушными прорезями и между внутренней и внешней трубой можно герметизировать без использования изображенных здесь муфты и втулки (например, с помощью изготовленной заглушки), но этот метод удобен при наличии деталей. При таком подходе внутренний «упор» на втулке должен быть спилен, чтобы позволить внутренней трубе полностью пройти через нее, сохраняя при этом герметичное уплотнение. То же самое касается другой втулки в верхней части внешней трубы.

Заявка на маломасштабную аквапонику

Типичное применение эрлифтного насоса, как в нашем учебном центре Natural Farm на Гавайях, требует подъема от 500 до 1000 литров воды в час, доступной для гравитационного потока через систему аквапоники (рис. 4). В этом случае эрлифтный насос является отличным вариантом, аэрируя воду, когда она поднимается в резервуар наверху. Мы обозначили эту установку для лучшего понимания практического расположения различных компонентов эрлифтного насоса 9.0003

Этот эрлифт перекачивает около 900 литров в час из бака IBC на высоту 1,8 метра в отстойник. Вертикальная 3-дюймовая труба из ПВХ подается через Т-образное соединение в резервуар IBC (рис. 3). Эта 3-дюймовая труба имеет заглушку на дне и служит своего рода «отстойником» для настоящего насоса «труба в трубе». Эта колодезная труба с эрлифтом типа «труба в трубе» внутри проходит на 80 см ниже уровня земли (глубина 1,5 метра была бы лучше, так как объемная производительность насоса увеличилась бы, и мы, вероятно, могли бы использовать меньший воздушный компрессор).
