План перекрытий проекта дома — расчет и черчение

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию. Непосредственным назначением перекрытий является разделение здания на этажи для увеличения полезной площади сооружения, которую можно было бы использовать, к примеру, для размещения жилых помещений.

Чтобы составить план перекрытий, необходимо определить, какие несущие конструкции будут применены — это также входит в проектирование домов (железобетонные сборные или монолитные; балочные железобетонные, деревянные или металлические и др.).

Как чертить план перекрытий и покрытий

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов. Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов. Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

Шаги черчения плана перекрытия и покрытия

Обратите внимание на план несущих стен, предоставленный снизу. Мы видим, что все стены не без проемов. Это важный момент. На этом этапе уже у здания должны быть перемычки над проемами.

Использование плана здания без перемычек затруднит процесс раскладки плит перекрытий.

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков — их должно быть как можно меньше.

Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).

Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать.

После того, как плиты перекрытий установлены над одной из частей плана, необходимо переходить к другой и так далее, до полного завершения составления плана перекрытий.

Вычерчивание планов перекрытия с балочными перекрытиями, монолитными железобетонными, панельными имеют общую последовательность с составлением плана перекрытий, указанного выше.

План перекрытий для строительства дома: раскладка и чертежи

Содержание:

1 Общие сведения о сборных плитах перекрытия
2 План плит перекрытий
3 План раскладки плит перекрытий
4 План несущих конструкций перекрытий
5 Общие сведения о монтаже
6 Последовательность монтажа плит перекрытия
7 Технология установки плиты перекрытия
8 Проверка правильности установки плит перекрытия на опорные несущие стены
9 Особенности установки сборных плит перекрытия в частном строительстве

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей. Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

высокая скорость монтажа;
укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта. Толщина внутренних стен – около 8-12 мм. При работе с панелями важно учитывать раскладку и тип конструкции.

Всего выделяют 3 основных вида:

полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

равномерно распределяют нагрузку;
для постройки не требуется привлечение спецтехники;
могут укладываться не только на стены, но и колонны;
монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

трудоёмкость строительства;
необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

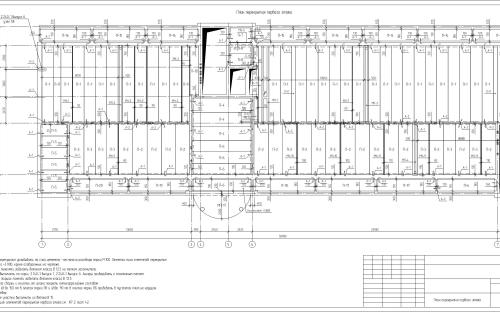

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий и площадь одной плиты. При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей. Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши). Длина балок колеблется в пределах 2,4-6,4 м. Опора на стену – от 150 мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

Если планируется закладывать деревянные перекрытия, ситуация значительно упрощается, так как оперировать придётся не тяжёлыми конструкциями, а легко перемещаемыми балками. При допущении погрешности в плане перекрытий, их легче устранить, результат ошибки не плачевный. Деревом может выполнять перекрытия даже новичок. Важно выбирать балки с пропиткой, а их укладка является простой процедурой.

Балки из дерева способны перекрывать пролёт до 4,8 м. Высота бруса подбирается в диапазоне 5-10% от величины пролёта, а ширина находится в пределах 60-120 мм. Опорой межбалочных щитов являются черепные брусы 40-50 мм, которые прикрепляются к сторонам балок. Шаг балок принимают от 600 до 1500 мм, это оказывает определяющее значение на ширину щитов. Длина щитов рассчитывается исходя из длины досок.

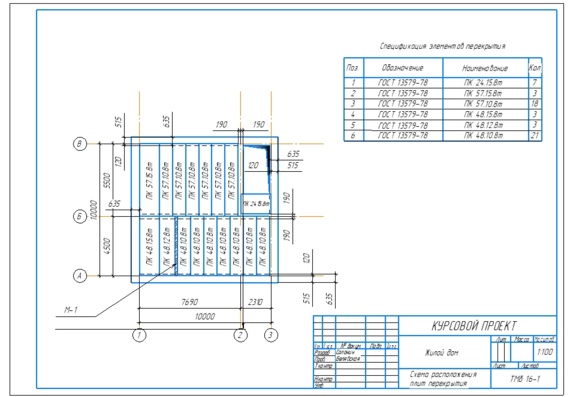

План раскладки плит перекрытий

После составления набросков в отношении примерного месторасположения плит важно определиться с осями габаритными размерами панелей по осям. Размеры плиты помогут определить высоту здания и количество панелей. Размерные величины по вертикали учитывают показатели относительных высот от уровня чистого пола.

Для составления плана важно учесть расположение несущих стен, к которым будут крепиться перекрытия.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины

План несущих конструкций перекрытий

Многопустотные перекрытия опирают на несущую стену из кирпича с короткой стороны, как минимум на 90 мм. Если опорой выступает ячеистый бетон – 120-150 мм. не рекомендуется опирать длинной стороной на самонесущие элементы. Для возведения малоэтажных строений лучше использовать плиты с шириной 1,8 м и длиной до 7,2 м.

Если стены в здании выполнены из ячеистого бетона, лучше применять перекрытие из такого же материала. С короткой стороны должны поддерживаться несущими стенами – 10-15 см, а по бокам – 2-5 см. Для усиления конструкции в план должен быть включён ЖБ пояс из монолита, который опоясывает здание и внутренние стены.

При составлении плана сооружения из сборных ЖБ или ячеистобетонных плит важно делать сноски с размерами элементов, указывать участки из монолита, высоту опирания, ширину ЖБ пояса и анкеровку панелей.

Преимущественно при перекрытиях используют двутавровые балки с высотой 16-27 см. Балки перекрытий должны опираться на стены на 18 см или больше. Чтобы сформировать жёсткий диск, следует соединить балки воедино и прикрепить их к стенам. Между балками выдерживают расстояние 60, 77, 80 см или 1, 1,1 м. На шаг наибольшее влияние оказывает тип межбалочного заполнителя. Балки по краям конструкции лучше фиксировать возле несущих стен (до 5 см от края балки до стены). Элементы нестандартной формы лучше изготовлять из монолитного бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров

Общие сведения о монтаже

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Важное правило – ЖБ плиты укладываются исключительно на несущие стены, остальные самонесущие конструкции и перегородки укладываются после монтажа плит.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

Последовательность монтажа плит перекрытия

Изначально следует выполнить 2 этапа:

Подготовка. Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно. Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором.
Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.

Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту

Технология установки плиты перекрытия

Для установки сборных ЖБ плит будет необходимо взять в аренду кран и 4 рабочих: машинист, стропальщик и 2 монтажника.

Несущие стены следует рассчитывать с учётом необходимости зазора 5 см со стороны улицы. В углубление укладывается утеплитель, он предотвращает сквозняк через щели в перекрытии. Износ теплоизоляции в подобных домах приводит к появлению холода, сырости и сквозняка.

Процедура установки:

На приготовленную подушку из цементного раствора на опорные стены укладывается бетон слоем 15-20 мм.
Краном поднимают панель и размещают сверху места монтажа.
Монтажники разворачивают плиту для направления в желаемое положение. Точно разместить плиту до снятия строп помогут ломы. Правильное расположение подразумевает место соприкосновение стены и плиты не менее чем на 15 см с каждой стороны.
Стропы отцепляют, и проводится окончательная проверка установки.

Для железобетона не существует ограничений по температурному режиму

Проверка правильности установки плит перекрытия на опорные несущие стены

Наиболее точно определить правильность установки помогут визир и строительный уровень. Если стены имеют отличие более 4 мм с противоположных сторон, плиту следует монтировать повторно. Её поднимают, подправляют раствор и добавляют смесь в больших количествах с низкой стороны. Если цемент начал застывать, лучше удалить его и замесить повторно. Даже после добавления воды в старую смесь она уже не приобретёт желаемой прочности. При отсутствии проблем с уровнем выполняется крепление плит.

Для фиксации ЖБ панелей к монтажным петлям привариваются анкера. Далее петли свариваются между собой. Щели заполняют цементом. Чтобы предотвратить высыпание раствора снизу, в зазор засыпают щебень (до 2 см).

В процессе крепления пригодятся инструменты:

кран;
компрессорная установка;
подмостки;
строительные уровни;
молотки, в том числе отбойные;
ломы;
кельмы;
ножовки по металлу;
резервуар или поверхность для приготовления раствора.

Особенности установки сборных плит перекрытия в частном строительстве

Процедура подобна предыдущим методам, но есть отличия, которые наступают вследствие уменьшения габаритов и массы плит. Даже с уменьшением веса, нагрузка на опорные элементы остаётся высокой. Чтобы предотвратить разрушение строения придётся увеличить смету на заказ просчёта нагрузки, устройство фундамента, утолщение стен. Дополнительной затратой является необходимость найма квалифицированных рабочих с опытом работы.

Проще выполнять перекрытие из деревянного бруса, методика значительно легче и менее затратная. Однозначное предпочтение ЖБ плитам отдают при возведении плоской кровли. Сверху панелей просто укладывается рулонный или листовой кровельный материал. При использовании ЖБ плит для кровли, получают более долговечное и прочное покрытие.

Типы, примеры и соображения по дизайну

Узнайте, как создать план этажа, различные типы и примеры, а также основные соображения при их проектировании.

Что такое план этажа?

План этажа — это рисунок или визуальное представление интерьера дома сверху. Он показывает расположение стен и включает в себя ключевые элементы дома, такие как двери, окна, лестницы и основную мебель. В нем также сообщаются названия и размеры комнат, а также размеры между стенами.

Научитесь рисовать планы этажей

Важность планов этажей

Согласно исследованию Zillow, 65% покупателей нового жилья хотят иметь возможность видеть план этажа или планировку. Планы этажей являются мощным инструментом продаж, поскольку они могут помочь клиентам представить себя в своем новом доме.

Планы этажей помогают клиентам понять ваше видение до начала строительства. Создание подробного макета помогает избежать недоразумений с клиентами, что является ключом к быстрому заключению сделок.

Узнайте больше о плане этажа создателя

Типы планов этажей

Соображения плана этажа

Примеры плана этажа

Компоненты плана этажа и символы

Как создать план этажа

План этажа FAQ

Планы этажей

Существует три основных способа создания планировки дома и передачи информации, которую покупатели хотят знать: двухмерные планы этажей, трехмерные планы этажей и трехмерные планы этажей в реальном времени.

2D-планы этажей

2D-планы этажей — это базовое плоское представление планировки дома без перспективы, показывающее техническую информацию и размеры помещений. Этот вид должен быть представлен вместе с трехмерными планами этажей, чтобы помочь клиентам представить свои будущие дома.

Узнайте больше о 2D-планах этажей

3D-планах этажей

Этот вид в 3D-перспективе намного легче понять клиентам, так как он обычно полностью меблирован и декорирован. Он также может включать внешние элементы, такие как террасы, сады и подъездные пути. 3D-план этажа — самый привлекательный способ продемонстрировать проект дома с целью его продажи.

Узнайте больше о 3D-планах этажей

3D-планы этажей в реальном времени

Вы также можете представить дом так, как будто он уже построен, предоставив клиентам виртуальный тур от первого лица. перспектива. Пошаговое руководство позволяет указать конкретные детали и изменить точку зрения, пока вы говорите о проекте.

Узнайте больше о 3D-визуализации

6 Ключевые аспекты плана этажа

Эффективное планирование этажей требует от специалистов по жилищному строительству глобального и детального понимания требований клиентов, чтобы предложить им наилучшую планировку дома. Он должен соответствовать основным потребностям, таким как количество гаражей, спален и ванных комнат, с логическим распределением пространства и эстетическим архитектурным балансом.

Планировка

Идеальная планировка дома уникальна для каждого клиента. Когда вы создаете план этажа, вам нужно начать с требований клиента и адаптировать его, чтобы убедиться, что он функционален и практичен. Если вы создадите идеальную планировку помещения с равномерным движением людей по помещениям и между ними, вы, вероятно, убедите своих клиентов работать с вами.

Размер

Общий размер дома является одним из наиболее важных факторов для клиентов, как и размер комнаты. Размер комнаты должен основываться на имеющейся у клиента мебели, количестве членов семьи и том, как ваш клиент намерен использовать определенные помещения.

Образ жизни

Вам необходимо понимать образ жизни вашего клиента, чтобы убедиться, что ваш план этажа ему подходит. Например, если ваш клиент работает из дома, ему может понадобиться отдельный домашний офис с несколькими электрическими розетками.

Расходы

Стоимость строительства нового дома может значительно различаться в зависимости от мебели, отделки, размеров окон и других особенностей или материалов. Вы можете создать несколько вариантов плана этажа, чтобы помочь клиентам понять, как материалы и элементы дизайна могут повлиять на общую стоимость.

Универсальность

Убедитесь, что некоторые комнаты можно использовать для других целей, например, комнату для гостей, которую можно превратить в детскую, офис или тренажерный зал, не ограничивая поток людей. Планировка дома должна удовлетворять потребности ваших клиентов на долгие годы.

Устойчивое развитие

Сегодня многие покупатели жилья ищут способы уменьшить свой углеродный след. Если ваш клиент заинтересован в устойчивости, это может повлиять на типы приборов, освещения и других элементов, которые вы включите в свой план этажа.

Примеры планов этажей

Вы можете проектировать 2D- и 3D-планы домов, квартир и коммерческих этажей с уникальными формами и размерами, чтобы представить их своим клиентам.

1 спальня планы этажей

План этажа с 2 спальнями

План этажа с 3 спальнями

План этажа дома

Цветной план этажа

Общие компоненты плана этажа (и символы) мебель, проемы в стенах и многое другое. Эти символы особенно полезны для подрядчиков, работающих над проектами по строительству или реконструкции домов.

Стены

Стены и перегородки изображаются сплошными линиями и могут различаться для обозначения внутренней, наружной изоляции или водонепроницаемой перегородки.

Двери

Дуги дверей указывают ориентацию открытия — внутрь или наружу помещения — а также направление, показанное прямой линией. Раздвижные двери представлены 2 прямоугольниками.

Окна

Оконные арки указывают ориентацию проема так же, как двери для французских окон, распашные или панорамные окна изображаются прямоугольником.

Лестницы

Лестницы представлены прямоугольником с параллельными линиями, показывающими ступени. Стрелка показывает направление лестницы снизу вверх.

Мебель

Для обозначения назначения каждой комнаты на двухмерном плане этажа доступно несколько символов мебели.

Размеры

Вы можете скрыть размеры для оптимизированного плана этажа и добавить новые по мере необходимости.

Как создать план этажа

Cedreo позволяет быстро и легко создавать проекты домов, квартир или коммерческих проектов. Просто следуйте инструкциям ниже.

Импорт плана этажа

Если у вас уже есть план этажа, вы можете импортировать масштабируемую версию в формате JPEG или PNG и использовать ее в качестве слоя для трассировки стен. После того как вы импортируете план этажа, вы можете легко воссоздать его, включая размеры и размещение дверей и окон. Затем вы можете повернуть его, чтобы изменить его ориентацию на экране. Отразите его, перевернув по вертикальной или горизонтальной оси всего одним щелчком мыши.

Начертить план этажа

Когда вы рисуете планы этажей с нуля в Cedreo, вы начинаете с несущих стен, а затем добавляете внутренние перегородки после выбора толщины перекрытия и высоты под потолком. Это легко сделать с помощью сетки, а режим непрерывного рисования позволяет создавать углы домашнего дизайна, щелкая левой кнопкой мыши в любом месте.

Начертить внешний вид

После того, как вы нарисовали план дома, вы можете спроектировать внешний вид. Вы можете импортировать земельный участок так же, как и план этажа. Вы можете нарисовать границы живой изгородью или невысокой стеной, добавить подъездные пути, газоны, террасы и бассейн. Затем вы можете применить покрытие по вашему выбору, чтобы настроить ваше предложение.

Добавить уровни

Создав первый этаж, вы можете добавить цокольный или верхний уровень всего двумя щелчками мыши. Внешние стены первого этажа автоматически дублируются. На многоэтажных планах можно скрыть или отобразить верхний и нижний уровни, чтобы увидеть, где находятся перегородки каждого уровня. Благодаря окну 3D-просмотра вы можете видеть, как ваш домашний дизайн приобретает форму в 3D, пока вы рисуете в 2D.

Измерение размеров плана этажа

Переместите стену или увеличьте и уменьшите общую планировку дома по вертикали или горизонтали — один щелчок, и другие стены будут автоматически расширены или уменьшены, чтобы сохранить те же углы.

Размеры между стенами на плане этажа отображаются в метрических или имперских единицах в зависимости от предпочтений вашего профиля. Расчет площади автоматически обновляется на плане этажа и в сводной таблице, показывающей размеры комнат и общий дизайн.

Узнайте больше о размерах плана этажа

Отделка и отделка

Теперь пришло время выбрать материалы для покрытия, мебель и декор из 3D-библиотеки из более чем 7000 настраиваемых продуктов — просто нажмите на категории продуктов и нажмите на комнату, где вы хотите применить предмет. Благодаря вспомогательному окну вы можете легко решить, применить ли его ко всему дому или только к одной комнате. Проделайте то же самое с мебелью и декором; после выбора щелкните в любом месте, где вы хотите переместить предмет мебели и повернуть его, настройте цвета в соответствии со стилем клиента.

Создание 2D- или 3D-планов этажей

Чтобы загрузить черно-белый или цветной 2D-план этажа в формате PDF, включая поверхность каждой комнаты, основные символы мебели и типы стен, требуется всего два щелчка мыши.

Создайте 3D-рендеринг, настроив угол камеры Cedreo, чтобы получить желаемый вид сверху на планировку дома и создать изометрическую перспективу в формате HD (1280×720) или Full HD (1920×1080). Генерация занимает всего 5 минут, после чего он готов к загрузке.

Часто задаваемые вопросы о планировании этажей

Какое лучшее программное обеспечение для планирования этажей?

Лучшее программное обеспечение для планирования этажей позволяет специалистам по жилищному строительству начертить план дома, обставить внутреннюю и внешнюю отделку и создать 3D-визуализацию менее чем за 2 часа. Ищите интуитивно понятные и экономящие время функции, которые помогут вам быстро нарисовать план этажа.

Кто использует планы этажей?

Строители, ремонтники, дизайнеры интерьеров, застройщики, архитекторы и проектировщики домов нуждаются в планах этажей, чтобы представить проект дома потенциальным клиентам. Будь то строительство нового дома или ремонт, это основной способ продемонстрировать общий дизайн и расположение комнат и помочь клиентам понять ваше видение.

Что такое закрытый план этажа?

В противоположность открытой планировке, закрытая планировка имеет определенные помещения, огороженные стенами. Эта более традиционная планировка позволяет приписать каждой комнате единственное назначение, в отличие от открытых кухонь и гостиных.

Являются ли 3D-планы этажей лучше, чем 2D-планы этажей?

3D-планы этажей имеют другую цель, чем 2D-планы. 2D-планы этажей идеально подходят для отображения более технических деталей, таких как размеры стен, жилая площадь, а также расположение и направления проемов. Их можно скачать и распечатать в нужном масштабе. Тем не менее, они не годятся в качестве инструмента продаж, потому что клиентам может быть трудно читать и понимать их. Полностью меблированные 3D-планы этажей дают истинное представление о планировке дома и транспортном потоке.

Типы чертежей, используемых в строительстве

🕑 Время чтения: 1 минута

В строительстве используются различные типы чертежей, такие как архитектурные чертежи, структурные, электрические, сантехнические и отделочные чертежи. Эти чертежи содержат планы компоновки и детали для строительства каждой части здания.
Чертежи играют важную роль в области строительства, чтобы передать идеологию и точку зрения дизайнера непрофессионалу на месте. Чертежи могут использоваться для обозначения общего вида, внутри или снаружи конструкции, или они могут использоваться для указания точных размеров и других деталей конструкции.

Содержание:

Типы строительных чертежей
1. Архитектурное рисунок
- 1,1 План участка
- 1,2 Рабочий план
- 1,3 ГРЕЗЫ
- 1,4 Эл.
- 2.2 Чертеж земляных работ
- 2.3 Схема расположения колонн
- 2.4 Схема расположения цокольной балки
- 2.4 Схема расположения балки перемычки
- 2.5 Схема расположения балки крыши и опалубки
- 2,6 Площадь крыши для плиты
3. Электрический рисунок
4. Грузовая чертежа
5. Финишные чертежи

Типы строительных чертежей

Тастого. Там различные типы. В зависимости от цели, которой они служат, строительные чертежи делятся на 5 типов:

1. Архитектурный чертеж

Архитектурный чертеж можно назвать исходным чертежом для всех других чертежей, используемых для строительства. Он содержит все детали проекта, такие как план местоположения, план размещения, возвышения, разрезы и другие детали.

1.1 План участка

Это первичный рисунок, используемый для разметки плана на земле. Он представляет собой местоположение, ориентацию и информацию о топографии участка, коммуникациях по благоустройству и работах на участке.

Рис. 1: План компоновки

1.2 Рабочий план

На этом чертеже указаны горизонтальные размеры здания, толщина стен, свободное пространство внутри здания и расположение колонн. он также показывает отверстия, необходимые в здании, такие как двери, окна и вентиляторы.

1.3 Чертежи в разрезе

Чертежи в разрезе представляют используемый материал конструкции, высоту и размеры различных компонентов зданий, тип структурных компонентов, таких как тип плиты и т. д. Он представляет собой чертеж, когда здание прорезать вертикальную плоскость.

1.4 Чертеж фасада

Чертеж фасада представляет информацию о проемах, размере и форме внешней поверхности, высоте здания и отделке здания после завершения. Эти чертежи сделаны, имея эстетический вид здания.

2. Чертеж конструкции

Чертеж конструкции можно назвать основным чертежом здания. Он содержит всю информацию о структурных вмешательствах, которые происходят в здании. Он содержит множество типов рисунков с очень мелкими деталями и описанием.

2.1 Общее примечание

Это больше кодексы и законы зданий. В нем нет чертежей, но в нем упоминаются детали всех структурных чертежей, такие как бетонная смесь, длина притирки, время отверждения, аббревиатура, коды и другие рабочие процедуры.

Рис. 2: Общие примечания

2.2 Чертеж раскопок

На этом чертеже представлены размеры выемки фундамента, положение колонны, план фундамента и линии сетки колонны.

Рис. 3: Схема раскопок

2.3 Схема расположения колонн

На этом чертеже показано положение и ориентация колонн и деталей армирования колонн.

Рис. 4. Компоновка колонн

2.4 Компоновка цокольной балки

На этом чертеже представлены размеры, положение и сечение цокольной балки, а также детали армирования цокольной балки.

Рис. 5: Компоновка цокольной балки

Рис. 6: Детали цокольной балки

2.4 Компоновка балки перемычки

На этом чертеже представлены размеры, положение и сечение перемычки, а также детали армирования перемычки.

Рис. 7: Схема балки перемычки и детали

2.5 Балка крыши и схема опалубки

На этом чертеже показаны детали армирования балки крыши, ее сечение и детали опалубки.

Рис. 8: Схема балки крыши и опалубки

2.6 Схема плиты крыши

На этом чертеже показаны детали армирования плиты крыши, ее сечение и отверстия в крыше различного назначения, такие как лестницы или световые люки.

Рис. 9: План перекрытия крыши

3. Электрический чертеж

Электрический чертеж изображает детали электрооборудования, расположение выключателей, вентилятора, света и др. Он также представляет расчет нагрузки, отвод электричества, путь проводки и другие вмешательства, такие как переменный ток, ИБП и его компоненты.

Рис. 10: Электрический чертеж

4. Сантехнический чертеж

Сантехнические чертежи показывают расположение сантехники, трубопроводов системы водоснабжения, приспособлений и процесс подключения каждого приспособления.

Рис. 11: Чертеж сантехники

5. Чертежи отделки

Чертежи отделки представляют собой тип отделки каждого компонента здания, такого как рисунок пола, цвет покраски, форма подвесного потолка, текстура штукатурки и дизайн фасада. Эти детали иногда также приводятся на чертежах фасадов.
