Полипропиленовые трубы: особенности и характеристики

Полипропилен (PP) является одним из наиболее перспективных материалов, использующихся для производства систем отопления, холодного (ХВС) и горячего (ГВС) водоснабжения. Московский завод FDplast, выпускающий полипропиленовые трубы и фитинги, использует в качестве сырья полипропилен Borealis RA 130E, классифицирующийся как PP-R 100. По сравнению с PP-R 80 упомянутый полимер имеет повышенную термостойкость, улучшенную ударную прочность, высокий показатель свариваемости и большее сопротивление к воздействию агрессивных сред. Трубы, изготовленные из такого сырья, имеют более длительный рабочий ресурс. При правильном монтаже и соблюдении правил эксплуатации минимальный срок службы систем отопления и ГВС составляет 25 лет, систем холодного водоснабжения – 50 лет.

Труба полипропиленовая Optimum FD

Особенности применения полипропиленовых труб

В отличие от других пластиковых труб полипропилен выдерживает более высокие температуры, поэтому может применяться в системах отопления и горячего водоснабжения. К дополнительным преимуществам такой продукции относится:

• высокая химическая стойкость к действию агрессивных сред;
• небольшой вес, чем у металлических аналогов, что облегчает транспортировку, складирование и монтаж трубопровода;
• хорошие звукоизоляционные свойства, особенно по сравнению с металлическими аналогами;
• простота проведения сварочных работ. При сварке ПП-труб образуется монолитное соединение, прочность которого соответствует прочности трубы. Сварка осуществляется с фитингами или встык.

Основные характеристики

Номинальное давление. Оно указывает максимальную величину данного параметра, при котором изделие сохраняет свои рабочие характеристики в течение заявленного гарантийного срока эксплуатации.

• PN10. Трубы рассчитаны на давление до 10 атмосфер и температуру рабочей среды до +45 °С. Основная сфера применения – холодное водоснабжение.
• PN16. Номинальное давление составляет 16 атмосфер, максимальная рабочая температура +60 °С. Сферы применения: системы холодного и теплового водоснабжения, водоотведения, теплых полов.
• PN20 и PN25. Трубы рассчитаны на давление до 20 и 25 атмосфер соответственно. Используются в монтаже систем отопления и ГВС. Трубы, армированные стекловолокном, используются при температурах транспортируемой среды до +95 °С, для подачи холодной и питьевой воды повышенного давления, для теплых полов, горячей питьевой и производственной воды, для транспортировки и хранения сжатого воздуха, химических веществ и промышленных распределительных сетях.

Продукция для холодной воды маркируется иней полосой, для горячей – красной.

Типы полипропилена. Все полипропиленовые трубы имеют в маркировке буквы PP (полипропилен):

• PP-H (PP-1, PP-тип 1). Гомополимер. Такие трубы используются в системах вентиляции и холодного водоснабжения;
• PP-B (PP-2, PP-тип 2). Блок-сополимер. Продукция может использоваться для отопления и ГВС;
• PP-R (PP-random, PP-тип 3). «Рандом сополимер». Инновационный материал повышенной теплостойкости, использующийся в большинстве инженерных коммуникаций.

Особенности армированных труб

Московский завод FDplast производит как цельную (без включений иных материалов), так и комбинированную (армированную стекловолокном) продукцию. Армирование позволяет уменьшить коэффициент теплового расширения.

Армирование стекловолокном. Труба имеет трехслойную структуру. Внешний и внутренний слои – из полипропилена PP-R 100, промежуточный – из стекловолокна, окрашенного красным цветом. Стекловолоконное армирование, как и алюминиевое, существенно уменьшает коэффициент теплового расширения. В ассортименте Завода трубы, армированные стекловолокном: PN20 SDR 7,4 Optimum FD, PN25 SDR 6 Optimum FD диаметром от 20 до 160 мм). При проведении сварочных работ трубы не требуют зачистки, не расслаиваются. Трубы имеют коэффициент линейного термического расширения 0,04.

Чтобы купить полипропиленовые трубы и фитинги FD, обращайтесь к специалистам Московского завода FDplаst по телефонам: +7 (495) 514-38-72, +7 (495) 514-38-71 либо отправьте письмо на электронный адрес zavod@fdplast. ru.

Технические характеристики полипропиленовой трубы PP

Полипропилен это искусственный материал с высокими физико-химическими характеристиками, получаемый методом полимеризации синтетических веществ. Трубы на основе полипропилена являются наиболее высокотехнологичным материалом для изготовления инженерных систем водоснабжения и отопления.

Расшифровка аббревиатуры PP: Thermoplastic Propylene Polymer — Термопластичный Полимер Пропилена.

Технические характеристики и достоинства

• Повышенная износостойкость;
• Высокие показатели электроизоляции и теплоизоляции;
• Прочность на изгиб, растяжение, сжатие;
• Допускается интервал рабочей температуры от -15 °С до +120 °С;
• Малые показатели линейного удлинения при нагреве;
• Устойчивость к воздействию с химическими средами;
• Отсутствие отложений коррозии;

Задумываясь о монтаже водопроводной, отопительной системы в своей квартире или частном доме, стоит обратить внимание на данный материал. Исключительные характеристики при грамотном монтаже не создадут проблем в течение продолжительного времени.

Жидкие Системы

Срок службы при долговременной эксплуатации

При стандартных требованиях эксплуатации, рабочий цикл трубопроводных сетей из полипропилена для холодного и горячего носителя составляет 25 — 50 лет. Стандартные условия предусматривают использование систем водоснабжения или отопления в границах тех рекомендаций, которые предоставил завод — изготовитель.

Способы монтажа и соединения трубопроводных систем из полипропилена

Соединение полипропиленовых трубопроводов и фитингов происходит за счёт сваривание между собой. В данном случае используется специальный сварочный аппарат, который нагревает обе детали до установленной температуры в период определенного времени. После чего они стыкуются и оставляются в таком положении до полного остывания.

Сварка полипропиленовых трубСварочный аппаратНожницыЗачистка алюминиевого слоя

Виды полипропиленовых труб

Существует большое количество производителей, которые изготавливают трубопроводы с различными характеристиками. На своей продукции они наносят несколько видов дополнительных обозначений технической маркировки. Она нужна для правильного выбора нужного типа изделия с требуемыми условиями эксплуатации.

• Труба PP
• Труба PP / стекловолокно
• Труба PP / внешний алюминиевый слой
• Труба PP / средний алюминиевый слой

Труба полипропиленовая

Однослойные трубопроводы из цельного полипропилена. Из-за повышенного расширения рекомендуется применять только для конструирования холодного водоснабжения.

Маркировка:

• PP
• PP-R
• PP-RCT

Расшифровка обозначений несущего слоя материала:

PP — стандартный полипропилен без каких либо дополнительных модификаций и улучшений.

PP-R — полипропилен рандомсополимер, где цифры после аббревиатуры означают минимальную длительную прочность ( MRS ) в бар.

PP-RCT — полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью.

Труба полипропиленовая армированная стекловолокном

В состав трубопровода входят два полипропиленовых слоя, разделенные между собой стекловолоконным материалом. Универсальный материал, который применяется для водоснабжения и отопления.

Маркировка:

• PP-R / FB / PP-R
• PP-R / PP-GF / PP-R
• PP-RCT / GF / PP-RCT
• PP-FIBER

Расшифровка армирующих обозначений:

GF — армирование стекловолокном;

FIBER — армирование стекловолокном;

FB — армирование базальтовым волокном;

Труба полипропиленовая армированная внешним алюминиевым слоем

Перфорация выглядит как мелкая алюминиевая сетка нанесённая поверх основного слоя трубопровода. Благодаря этому достигается заметное снижение коэффициента теплового расширения. Рекомендуется использовать только при монтаже отопительных систем.

Маркировка:

• PP-R / AL / PP-R
• PP-RCT / AL / PP-RCT
• PP-ALUX
• STABI

Расшифровка армирующих обозначений:

AL — армирование цельной или перфорированной алюминиевой фольгой.

ALUX — армирование цельной или перфорированной алюминиевой фольгой.

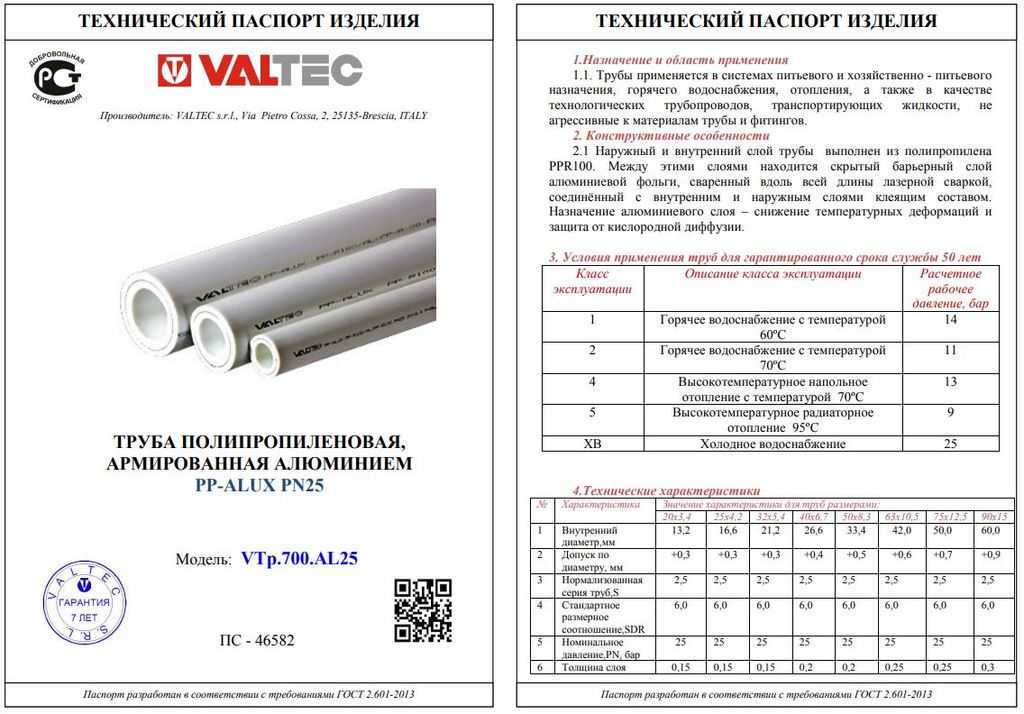

Труба полипропиленовая армированная средним алюминиевым слоем

Армирующий алюминиевый слой наносится между двумя несущими слоями трубопровода. Благодаря этому достигается заметное снижение коэффициента теплового расширения. Рекомендуется использовать только при монтаже горячего водоснабжения и отопления.

Маркировка:

• PP-R / AL / PP-R
• PP-RCT / AL / PP-RCT
• PE-RT / AL / PP-R
• PP-ALUX

Расшифровка армирующих обозначений:

AL — армирование цельной или перфорированной алюминиевой фольгой.

ALUX — армирование цельной или перфорированной алюминиевой фольгой.

Популярные производители трубопроводов из полипропилена

• Tebo Technics | Турция;
• Fusitek | Германия;
• Kalde | Турция;
• Banninger | Германия;
• Firat | Турция;
• Wavin | Германия;
• Stout | Испания;
• Valtec | Китай;

Обращаем ваше внимание

Вся информация, опубликованная в данном материале, была взята с официальных источников производителя. По мере поступления новых данных она будет обновляться. Если обнаружите какие-либо ошибки, пожалуйста сообщите нам о них.

Организация « Жидкие Системы » является надёжным поставщиком огромного количества оригинальной и качественной продукции от известных производителей.

Актуальные услуги

Устанавливаем надёжные системы холодного и горячего водоснабжения с автономной рециркуляцией горячей воды.
Подробнее

Монтаж эффективных систем индивидуального отопления с максимальной экономией энергоресурсов.
Подробнее

Чем отличаются трубы из ПВХ от полипропиленовых

Рынок полимеров постоянно развивается, а также страдает от последствий всеобщего кризиса из-за пандемии, сократившей предложение сырья, с последствиями для всего производства и реализации цикл. В контексте, подобном описанному, а также принимая во внимание технологическую эволюцию материалов, важно пролить свет, чтобы выбрать наилучшие системные решения. Начнем с важного отличия: трубы ПВХ и полипропиленовые трубы.

Трубы из ПВХ

ПВХ означает поливинил хлорид , тип винилового полимерного материала на основе хлора. Трубы ПВХ бывают разных видов: однослойные и многослойные.

Это трубы с хорошими механическими характеристиками, но теплостойкость ограничена до 60°С в случае НПВХ. Трубы ПВХ имеют широкий спектр применения: обычно их используют для систем напорного водоснабжения, дренажа, орошения, сбора дождевой воды. Трубы ПВХ также известны своей прочностью и легкостью, что делает их особенно популярными.

Полипропиленовые трубы

Полипропилен – это полимерный материал, который также позволяет создавать легкие и удобные для транспортировки трубы . Полипропиленовые трубы, как и все трубы из полимерных материалов, имеют очень гладкий внутренний слой по сравнению с другими типами труб (например, из стали), что обеспечивает минимальное трение и низкие перепады давления при транспортировке и распределении транспортируемых жидкостей.

Используется для водопровода и отопления с 1980-х, трубы PP-R также обладают хорошей химической стойкостью. Полипропиленовые трубы обладают высокой термостойкостью и хорошими эксплуатационными даже при низких температурах . По этой причине, а также из-за нетоксичности материала трубы PP-R идеально подходят для транспортировки питьевой воды . Изделия из полипропилена также характеризуются простотой монтажа , который осуществляется полифузным способом, простым и быстрым процессом, который делает соединения более надежными.

Трубы из ПВХ и полипропилена: прямое сравнение

Анализируя некоторые характеристики труб из полипропилена и ПВХ, можно лучше понять различия.

• Сырье

Полипропилен имеет следующие особенности: устойчивость к высоким температурам (пик до 110°С), легкость (плотность менее 1 г/см³), возможность соединения термоплавлением, высокая химическая стойкость.

ПВХ имеет следующие характеристики: пониженная стойкость к высоким температурам (макс. 60°С), значительно более высокая плотность, необходимость проверки выделения мономера винилхлорида и невозможность соединения термоплавлением. Улучшенный с точки зрения огнестойкости и экономичности.

Таким образом, соответствующие особенности сырья отражаются в характеристиках изделий, изготовленных из него.

• Затраты

Цена труб варьируется в зависимости от типа, толщины и диаметра. Независимо от стоимости самого трубопровода, вместо этого следует рассматривать общие затраты в зависимости от типа применения, трудозатрат и продолжительности работы системы.

• Установка

Монтаж полипропиленовых труб очень удобен благодаря, как видно, полифузионной сварке , без использования химикатов. Все эти факторы отражаются в низком воздействии на окружающую среду и ограниченных затратах.

Характеристики труб из полимерного материала

По сравнению с традиционными системами металлических трубопроводов полимерные материалы не проявляют явления коррозии .

теплопроводность по сравнению с металлическими материалами очень низкая, что приводит к повышению энергоэффективности систем и снижению затрат на изоляцию.

Различные области применения

Трубы из ПВХ широко используются в различных областях, начиная от распределения воды и заканчивая сбором сточных и дождевых вод. Из-за плохой устойчивости к высоким температурам они имеют ограничения в тепловых системах.

Полипропилен имеет широкий спектр применения, в том числе: санитарно-технические системы горячего и холодного водоснабжения, системы отопления, транспортировка жидкости для потребления человеком, сжатого воздуха и транспортировка агрессивных жидких веществ (для которых проводится предварительная оценка совместимости).

Эволюция полипропилена

Непрерывный поиск качества и инноваций, который всегда отличал Aquatechnik, привел к совершенствованию основных материалов, используемых для производства труб и фитингов с более высокими характеристиками.

Система fusio-technik , созданная в начале 1980-х, использовала полипропилен Random 80, PP-R 80 : материал линейки fusio-technik в PP-R 80 заменен полипропиленом Random 80 Super, что дает лучшие характеристики.

Преимущества PP-R 80 Super заключаются в уменьшении толщины при тех же характеристиках, что облегчает монтаж в различных областях.

Решающим прогрессом стало создание армированных волокном трубопроводных систем , где в центральном слое соэкструдирован специальный слой с волокнами: с помощью этой технологии линейное тепловое расширение труб снижено на 70% по сравнению с одиночными многослойные трубы, что позволяет использовать все больше и больше технологически важных приложений.

После этого, , было введено сырье последнего поколения (PP-RCT) с улучшенными термомеханическими характеристиками. Благодаря добавлению пакета присадок под названием WOR (белая стойкость к окислению) характеристики при высоких температурах были дополнительно улучшены, а устойчивость к окислительному воздействию из-за воздействия веществ, которые могут быть растворены в воде (таких как очищающие агенты). ), был увеличен.

Ассортимент fusio-technik Aquatechnik

Отличаясь повышенной устойчивостью к высоким температурам и давлению во время работы, линейка fusio-technik предлагает подходящие решения для самых разнообразных потребностей монтажников.

Однослойные трубы:

Fusio- Technik SDR 6

Superflux SDR 7,4

9 Technik

9 Technik

9

9

9 . для оборотной и восстановленной воды – не пригодна для питья)

Многослойные волокнистые трубки (с внутренним слоем в PP-RCT / WOR)

Fibre-T SDR

7,4

Fiber-Cond SDR 11 0006

Fibre-Cond SDR 11 0006

. Fiber-Light SDR 17.6

UVRES SDR 7.4-11 (с добавками во внешнем слое, обеспечивающими высокую стойкость и долговечность к прямому воздействию солнечных лучей)

Решения Aquatechnik для водопроводных и отопительных систем бесчисленны каждый отвечает на для конкретных потребностей, со всеми преимуществами основного материала, полипропилена, усиленного инновациями, которые определяют философию нашей компании с момента ее основания. Свяжитесь с нами для получения дополнительной информации.

Свойства полипропилена — Vinidex Pty Ltd

Полипропилен (ПП)

Полипропилен (ПП) представляет собой термопластичный полиолефиновый материал, который может иметь несколько различных структур полимерной цепи в зависимости от условий полимеризации и добавления сополимера этилена. Эти специальные полипропиленовые компаунды обладают характеристиками и свойствами, которые делают их подходящими для различных типов труб.

Химическая стойкость и механические свойства труб из гомополимера полипропилена (PP-H) означают, что они преимущественно используются в промышленных трубопроводах. Трубы из сополимера PP Random (PP-R) используются в системах напорных трубопроводов для горячей и холодной воды для бытовых нужд из-за их устойчивости к повышенным температурам и внутреннему давлению. Блок-сополимер PP (PP-B) обладает высокой жесткостью, высокой ударной вязкостью и отличной химической стойкостью и стойкостью к истиранию, что делает его идеальным материалом для канализационных и дренажных систем. Винидекс СтормПРО 9Трубы 0213® и SewerPRO ^® изготавливаются из материалов PP-B.

Типичные свойства материалов труб StormPRO

^® и SewerPRO ^®

Свойство	Значение	Стандартный
Полипропиленовый (ПП) компаунд для труб	блок-сополимер
Плотность	900 кг/м 3	ИСО 1183
Модуль упругости при изгибе (2 мм/мин)	1300 МПа	ИСО 178
Коэффициент ползучести (2 года)	3	ИСО 9967
Жесткость кольца трубы на изгиб StormPRO®	8 000 Н/м/м	АС/НЗС 1462. 22
Жесткость кольца трубы на изгиб SewerPRO®	10 000 Н/м/м	АС/НЗС 1462.22
Коэффициент теплового расширения	15 х 10 -5 /°С	ИСО 11359-2
Напряжение растяжения при текучести (50 мм/мин)	31 МПа	ИСО 527-2
Удлинение при пределе текучести (50 мм/мин)	0,08	ИСО 527-2
Коэффициент Пуассона	0,45	ИСО 527-2
Ударная вязкость по Шарпи с надрезом (+23°C)	50 кДж/м 2	ИСО 179/1ЕА
Ударная вязкость по Шарпи с надрезом (-20°C)	5 кДж/м 2	ИСО 179/1ЕА
Твердость по Шору D	60	ИСО 868
Скорость течения расплава	0,3 г/10 мин	ИСО 1133
Точка плавления	130-170°С

Температура

Трубы StormPRO® и SewerPRO® обладают высокой термостойкостью.
