Размеры ремни профиль б: Z(); ; (); (); D ( ); E ()

Клиновые ремни В(Б) ГОСТ 1284-89


Клиновые ремни В(Б) ГОСТ 1284-89


Ремни клиновые ГОСТ 1284-89

Предназначены для приводов станков, промышленных установок и сельскохозяйственных машин.

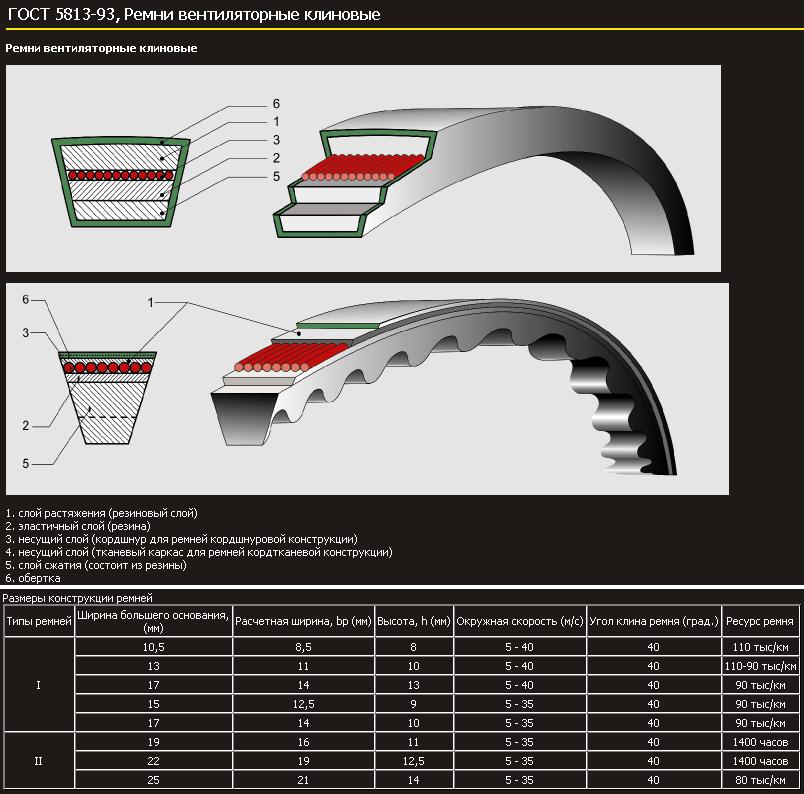

Ремени клиновые состоят из несущего слоя на основе материалов из химических волокон (кордшнур или кордная ткань), и слоев резины, свулканизованных в одно изделие. Несущий слой располагается в продольном направлении клинового ремня.
Более устаревшая технология изготовления клиновых ремней, для его упрочнения, предусматревала на последнем этапе изготовления, непосредственно перед вулканизацией, оборачевание клиновых ремней по всему  сечению и   длине   технической  тканью.
Использование современных высокопрочных кордшнуров, на основе полиэфирных нитей, обладающих большой адгезией с резиной, позволило делать ремни клиновые без оборачивания  боковых граней.

Ремень  клиновой предназначен  для  работы  при  температуре  окружающего  воздуха:
от — 30°С до +60°С

Обозначение типоразмеров:
L — Ширина большего основания, мм.
P — Расчетная ширина ремня, мм.
Н — Высота ремня, мм.
А — Угол клина ремня, 40°

Геометрические размеры клиновых ремней

Размер/ПрофильZ(О)А(А)В(Б)С(В)D(Г)Е(D)
L, мм.101317223238
Р, мм.8,51114192732
Н, мм.6811141923.5
Длина, мм.от 500
до 2500		от 500
до 4500		от 630
до 9000		от 1180
до 9500		от 1900
до 12500		от 4000
до 14000


© ООО «БелгородРезинотехника»
308017, г. Белгород. Пер. Дальний, д. 36
тел/ф: +70(4722) 58-70-21; 30-83-76
E-mail: prt31@mail. ru

Как определить размеры ремня

ПОДБОР КЛИНОВЫХ РЕМНЕЙ

Как правильно подобрать клиновой ремень по профилю.

В множестве случаев отработанный ремень является стандартным. Если на нём не осталось никаких надписей, обозначений, то подобрать ремень можно по геометрическим размерам с помощью рулетки, линейки или штангенциркуля. Для этого необходимо определить профиль и длину ремня.

В соответствии с ГОСТ 1284.1-89, необходимо указывать два параметра — профиль (буквенное обозначение — Z(0), А, В(Б), С(В), Д(Г), Е(Д)) и расчётную длину. Профиль можно определить с помощью измерения высоты ремня, расчётной шириной и ширины большого основания. Размеры сверяют с данными, приведенными в п.2 и находят необходимое сечение.

Крайне важно подбирать ремень в полном соответствии с документацией на оборудование, в котором он используется. Ремни от разных производителей, полностью совпадающие по размерам, могут отличаться по прочностным характеристикам.

Если нет возможности поставить точно такой же ремень, то необходимо в соответствии с каталогами производителей подобрать ближайший к нему по размерам аналог. В случае, когда ремень импортного производства, то необходимо пересчитать его длину и размеры профиля с дюймов в миллиметры (надо умножить на коэффициент 25,4).

Расчёт длины клинового ремня.

В процессе эксплуатации ремней их параметры изменяются до 10%, и эта особенность упрощает подбор клиновых ремней по длине.

Подбор клиновых ремней импортного производства осуществляется по размерам, отличными от ГОСТ 1284.1-89.

Американский стандарт RMA указывает длину по внутренней длине в дюймах. Европейский стандарт DIN 2215 маркируется номером профиля и внутренней длине.  Измерения осуществляются в свободном, не натянутом положении ремня. Измерение длины клинового ремня российского производства необходимо делать по корду.

Пример замены клиновых ремней по длине.

Все приводы, использующие клиновые ремни имеют натяжку, учитывая огромное число типов приводов и их размеры, примеров изменения длины ремня в большую или меньшую сторону очень много. Рассмотрим наиболее часто встречающиеся примеры замены ремня по длине.

1. Длина ремня менее 1000 мм, можно ставить +\- 10 мм от установленного ранее;
2. Длина ремня 1000-1500 мм, можно ставить +\- 13 мм от установленного ранее;
3. Длина ремня 1500-2000 мм, можно ставить +\- 17 мм от установленного ранее;
4. Длина ремня 2000-2500 мм, можно ставить +\- 19 мм от установленного ранее;
5. Длина ремня 2500-3000 мм, можно ставить +\- 22 мм от установленного ранее;
6. Длина ремня 3000-4000 мм, можно ставить +\- 30 мм от установленного ранее;
7. Длина ремня более 4000 мм, можно ставить +\- 40 мм установленного ранее.

В 99% случаях данная разница в длине ремня компенсируется натяжным шкивом, который в обязательном порядке присутствует во всех типах приводов использующих клиновой ремень. Сдвиг на фиксирующей планке натяжного шкива будет в 2 раза меньше чем изменение длины ремня. То есть если мы ставим ремень на 20 мм длиннее оригинала, то фиксирующий болт на этой планке сдвинется всего на 10 мм.

Для определения размеров ремня необходимо выполнить несколько простых действий:

  1. Необходимо замерить внутреннюю или внешнюю длину ремня. При измерении стоит помнить, что обычно импортные ремни маркируются дюймовыми значениями (1 дюйм = 25,4 мм).



  • Клиновые ремни стандартного сечения и их диапазон внутренних длин – Z (355-1829 мм), А (382-5477 мм), В (570-14808 мм), С (990-12243 мм), D (2362-15240 мм), Е (4575-15240 мм).

•    Клиновые ремни узкого сечения и их диапазон внешних длин – SPZ (525-3563 мм), SPA (665-4518 мм), SPB (1272-8522 мм), SPC (2030-12530 мм), 3V/9N (635-3555 мм), 5V/15N (1270-9015 мм), 8V/25N (2540-12700 мм).

•    Клиновые зубчатые ремни и их диапазон внутренних длин – AX (737-2464 мм), BX (710-2945 мм), CX (1295-2896 мм).

•    Клиновые зубчатые ремни и их диапазон внешних длин – XPZ (587-2500 мм), XPA (630-2518 мм), XPB (1250-4550 мм), XPC (2030-3780 мм).

Lа, мм

Это длина по внешней (верхней) стороне.





Lр, Lw, Ld, мм

Расчетная (рабочая) длина ремня (это длина по нейтральной линии, то есть по линии натяжения ремня — по корду).



Li, мм

Длина по внутренней (нижней) стороне.







  1. Необходимо замерить основание трапеции и её высоту.

Замерив основание (ширина по верху) и высоту трапеции, определяем тип ремня.

  • Клиновые ремни стандартного сечения и их параметры – Z (10х6 мм), А (13х8 мм), В (17х11 мм), С (22×14 мм), D (32х20 мм), Е (40х25 мм).
  • Клиновые ремни узкого сечения и их параметры – SPZ (9,7х8 мм), SPA (12,7х10 мм), SPB (16,3х13 мм), SPC (22х18 мм), 3V/9N (9х8 мм), 5V/15N (15х13 мм), 8V/25N (25х23 мм).
  • Клиновые зубчатые ремни и их параметры – AX (12,7х8 мм), BX (16,3х11 мм), CX (22х14 мм), XPZ (9,7х8 мм), XPA (12,7х10 мм), XPB (16,3х13 мм), XPC (22х18 мм), 3VX (9х8 мм), 5VX (15х13 мм).



Wa – ширина по верху, мм

Wp – ширина по корду (расчётная ширина), мм

Wi – ширина по основанию, мм

T – высота сечения, мм







Переходим к определению типоразмера ремня.

Для этого наружные длины делим на 25,4 мм (1 дюйм). Получаем соответственно для 960 мм = 37,8″, для 830 мм = 32,7″, и т.д. Типоразмеры импортных клиновых ремней чаще задают по внутренней длине ремня (Li), хотя бывает и по расчётной (рабочей) длине ремня (Ld).

  • Клиновые ремни стандартного сечения, профиль – Z, A, B, C, D, E измеряют по внутренней длине;
  • Клиновые ремни узкого сечения, профиль – SPZ, SPA, SPB, SPC, 3V/9N, 5V/15N, 8V/25N измеряют по внешней длине;
  • Клиновые зубчатые ремни стандартного сечения, профиль – AX, BX, CX измеряют по внутренней длине;
  • Клиновые зубчатые ремни узкого сечения, профиль – ХPZ, ХPA, ХPB, ХPC измеряют по внешней длине.

Ищем внутреннюю длину ремня. Для этого необходимо вычесть из полученных дюймовых длин следующее количествокак дюймов: для профиля Z вычитаем 1,5″; для А — 2″; для В — 3″.

В итоге мы получаем искомый типоразмер. Например, если ремень профиля А имеет длину 37,8″, то уравнение будет выглядеть так: 37,8″ — 2″= 35,8″ Соответственно, и надо искать ремень А-35,5 или А-36.



По сравнению с клиновыми ремнями стандартного и узкого сечения клиновые зубчатые ремни отличаются большей силой передачи, наибольшей гибкостью, меньшим диаметром шкива и лучшей устойчивостью к высоким температурам.

Практически все шкивы, которые находятся в продаже на сегодняшний день, могут использоваться с зубчатыми ремнями, следовательно, клиновые зубчатые ремни могут использоваться практически в любом типе клиновой передачи, так как имеют при постоянно высоких скоростях передачи больший срок службы и минимальное растяжение по длине в течение всего времени эксплуатации.

Клиновой ремень профиль B (17) LR 840 мм внутренняя длина 800 мм Артикул: 15461100

  • Описание

  • Дополнительная информация

Артикул 15461100
Профиль Б (17)
№ по каталогу Длина [мм] 840

КАТАЛОГ СТРАНИЦА ПРОДУКТА

ФАЙЛЫ САПР (щелкните, чтобы загрузить)

Если вам нужна доработка или изготовление изделия на заказ, пожалуйста, свяжитесь с нами напрямую с вашим запросом.

Поставляемые 3D-модели, изображения и технические чертежи выполнены с разумной тщательностью. Тем не менее, ответственность за точность и правильность этих данных исключена.

Материал: Неопрен с натяжным элементом из стекловолокна.

Угол клина ок. 38°.

Ширина b = 17 мм.

Высота h = 11 мм.

Ширина u = 9,4 мм.

Диаметр наименьшего среднего шкива = 125 мм.

Вес на метр 0. 180 кг.

Внутренняя длина = эталонная длина – 40 мм

Внешняя длина = Внутренняя длина + 65 мм

Важно:

При монтаже ремень должен быть предварительно натянут. После обкатки 15
– 20 минут ремень необходимо подтянуть. При постоянной температуре свыше 60° стандартные клиновые ремни имеют короткий срок службы.
Не допускайте попадания масла, жиров и химикатов в привод, так как они разрушают стандартные клиновые ремни. Промежуточная длина доступна по запросу
.
