Реле давления на насосной станции не отключается: причины, почему не набирает давление

Содержание

причины, почему не набирает давление

Большинство хозяев загородной недвижимости для обеспечения потребности в воде бурят скважину и устанавливают насосную станцию, хотя некоторые для запитывания системы пользуются водой из колодца. Такое оборудование автоматизирует процесс подачи жидкости по трубопроводам к конечному пользователю, но иногда автономный водопровод ломается. Часто во время работы не отключается насосная станция: причины, почему не набирает давление, будут описаны в нашей статье.

Устройство насосной станции

Основными причинами постоянно работающего насоса считаются:

  • Опускание уровня воды;
  • Засорения фильтра, который устанавливают на входящем патрубке;
  • Нарушение герметичности системы;
  • Засорение эжектора;
  • Поломка деталей насоса;
  • Засорение входящего отверстия реле давления или выход прибора из строя.

Указанные причины поломки насосной станции рассмотрим более подробно.

Содержание

  1. Упал уровень воды
  2. Забит фильтр на входе
  3. Воздух в насосе или подсос воздуха
  4. Неполадки эжектора или прокладки
  5. Износ рабочего колеса
  6. Забился штуцер реле

Упал уровень воды

Одной из самых популярных причин работающего насоса и отсутствия давления в системе трубопроводов считается падение уровня грунтовых вод, а особенно, когда жидкость берётся из неглубокой скважины или колодца. Это естественное явление, связанное с изменением климата. При отсутствии или недостаточном количестве жидкости в систему будет подаваться воздух. В последние годы нарушился кругооборот воды в природе, реки мелеют, озёра высыхают, поэтому такое явление как понижение уровня грунтовых вод случается часто.

Водоснабжение дома из скважины

Особенно эта проблема актуальна при неглубоком водосборе, когда жидкость поступает в систему из колодца или скважины глубиной 6-8 метров. Если насосу неоткуда брать воду, то нужно будет пробурить более глубокую скважину, или опустить ниже всасывающий трубопровод.

При падении уровня жидкости в самом насосе, необходимо открутить специальный болт и долить воду. После этого запускаем насос и дожидаемся набора давления. Для ускорения процесса запуска нужно ещё раз отключить станцию и обратно долить жидкости.

Забит фильтр на входе

В воде автономной системы водоснабжения содержится огромное количество механических частиц (песок, ил, глина), присутствие которых приведёт к износу деталей насосной станции. Специальный фильтр, установленный на подающем патрубке, скапливает в себе весь этот мусор, что в конечном итоге увеличивает срок службы системы.

Насосная станция с установленным фильтром

Постоянную работу насосной станции можно связать с изломом подводящего трубопровода или забивкой фильтра мелкими частицами мусора. В данном случае жидкость не будет поступать в необходимом объёме на насос. Всё что нужно сделать – прочистить фильтр или устранить другие неисправности, долить воды через специальную пробку, и обратно запустить насос.

Воздух в насосе или подсос воздуха

Уровень воды может падать и в самой насосной станции. В данном случае жидкость попросту подтекает в одном из критических мест. Конечно, трудно не заметить лужу возле подтекающего крана, но вода может выходить из системы и на других участках.

Важно! При постоянно работающем насосе проверьте трубопровод на наличие подтеканий.

Чтобы не было сбоев в работе насосной станции, необходимо ликвидировать все протечки

Здесь нужно быть особенно внимательным. После обследования мест соединения патрубков возле насосной станции, переходите к другим местам. Трещины, обнаруженные на трубах, тщательно герметизируют специальным скотчем. Это только временный ремонт, в дальнейшем повреждённый участок нужно будет заменить.

При появлении течи на резьбовых соединениях, необходимо отключить насос и добавить пакли на резьбу, при необходимости заменить резиновое кольцо или прокладку. Особенно это актуально при использовании некачественных труб, когда диаметр резинового уплотнительного кольца немного больший, чем диаметр трубы. В некоторых случаях вода может вытекать из трещины фланца, примыкающего к гидроаккумулятору. Тогда деталь снимают, заваривают дырку и устанавливают обратно.

Обратите внимание! Герметизацию резьбовых соединений рекомендовано проводить с использованием специальной нити под названием Тангит Унилок. Таким герметиком может пользоваться даже новичок, ведь небольшая передозировка нити не приведёт к разрушению детали при накручивании на резьбу.

Причиной появления течи может быть и обратный клапан, который устанавливают на подающем трубопроводе. Это приспособление не будет удерживать жидкость через накопившуюся грязь. В данной ситуации насосная станция накачивает воду до нижнего уровня давления и опять включается. Постоянная работа насосной станции часто наблюдается в ночное время суток, когда кранами или душем никто не пользовался.

Важно! Беспрерывно работающий насос может быстро выйти из строя.

Неполадки эжектора или прокладки

Если обычные всасывающие насосы могут доставать воду с максимальной глубины 8,9 метров, то насосная станция с внешним эжектором служит для подачи жидкости из больших глубин (до 45 метров). В данном случае для водоснабжения используется два насоса, при этом КПД насосной станции увеличивается на 30-35%.

Насосная станция с эжектором

Неполадки эжектора считаются более серьёзной проблемой, чем выход из строя приборов, находящихся на поверхности. После замены вышедших из строя деталей и очистки эжектора от песка и других вредных примесей, очистки сопла от грязи его опускают обратно в скважину.

Износ рабочего колеса

Непрерывная работа насоса часто вызывается износом деталей. Внутри силового блока находится специальная крыльчатка, которая может разрушаться под воздействием песка или других абразивных частиц.

Обратите внимание! В некоторых моделях насоса рабочее колесо делают из пластика, но будет лучше, если эта деталь выполнена из металла.

Крыльчатка двигателя насосной станции

Как мы уже говорили, материал крыльчатки разрушается под воздействием песка. Попадание абразивных частиц в систему – это вина бурильщика скважины, который неправильно подобрал сетку для улавливания песка или отсутствие фильтра на входе в насосную станцию. Дело в том, что абразивные частицы имеют различный размер, некоторые из них могут всасываться с водозаборного горизонта вместе с общим потоком жидкости.

Забился штуцер реле

Двигатель насосной станции может не выключаться через неправильно работающее реле. Первоначальные настройки автоматики могут сбиться после уменьшения уровня воды в колодце или скважине, после чего некоторый объём воздуха попадёт во всасывающую магистраль. В данном случае необходимо переместить всасывающую трубу, чуть ниже первоначального уровня, залить воду в систему и запустить насос.

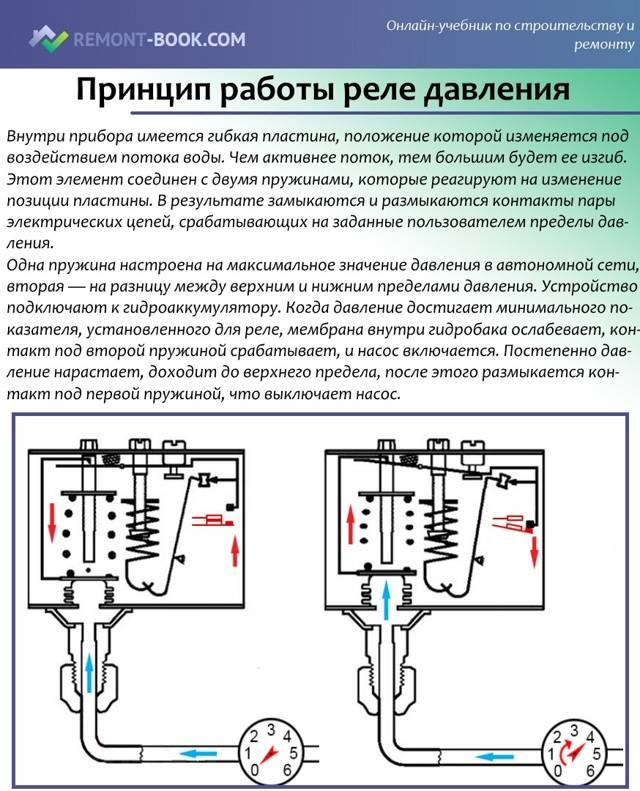

Схема реле

Кроме этого причиной поломки станции может быть само реле. Двигатель не включится или будет работать постоянно через повреждение пружины, которая используется для регулирования работы групп контактов, включающих и отключающих насос. Пружина может заржаветь и перестать выполнять свои функции, а контакты могут попросту сомкнуться. Во время разборки реле, при условии его правильной настройки, необходимо почистить контакты, при необходимости заменить пружину кусочком шпильки.

Настройка давления проводится путём вращения специальных гаек в нужную сторону. Превышение или уменьшение давления проводится по обозначениям на приборе «+» или «-». Засорение штуцера тоже приводит к неправильной работе реле. В последнем случае необходимо снять прибор и тщательно прочистить входное отверстие от накопившейся грязи.

основные причины, почему не срабатывает на выключение

Содержание

  • Почему отсутствие выключения – проблема для насосной станции?
  • Причины, почему не срабатывает на отключение
    • Утечка h3O
    • Низкое напряжение питания
    • Недостаточное разряжение во всасывающем трубопроводе домашней скважины
    • Неисправность крыльчатки или других элементов
    • Неисправная работа отключающего устройства и контактов
  • Как предупредить появление проблемы?
  • Видео по теме статьи
  • Заключение

Почему отсутствие выключения – проблема для насосной станции?

Во время работы насоса происходит естественный износ деталей станции, электрической части и расход электроэнергии. Для продления ресурса насоса и сокращения расхода электроэнергии, управление станцией осуществляет реле давления воды.

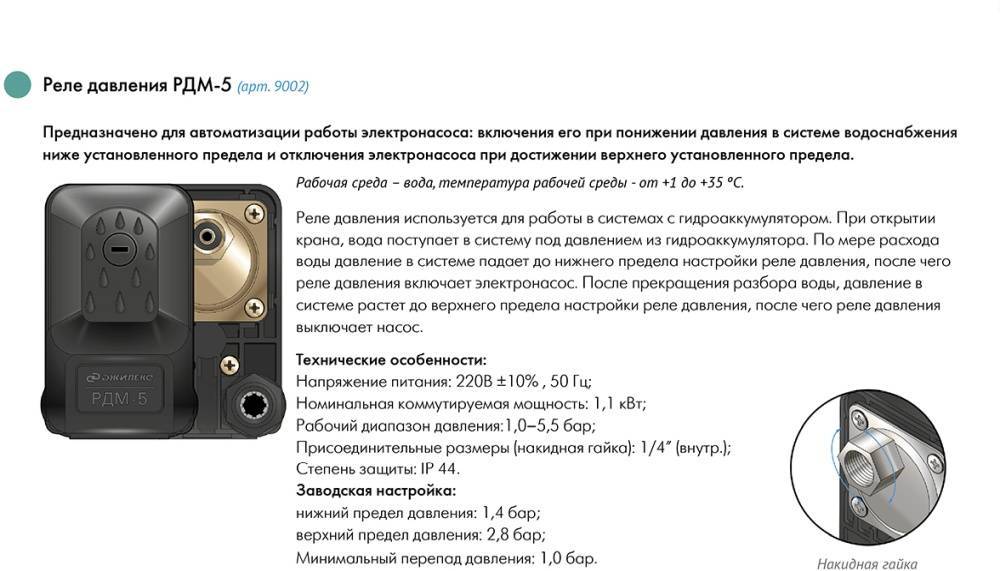

Его задача включить электродвигатель при минимальном давлении воды или его отсутствии и отключить при достижении установленного верхнего значения напора.

Длительная работа станции без отключения приводит к:

  • ускоренному износу насоса,
  • контактов реле,
  • перерасходу электроэнергии.

А работа при высоком давлении, то есть под большой нагрузкой, может привести к перегреву электродвигателя и повреждению изоляции обмотки статора. Ресурс насосной станции, при непрерывной работе, значительно сократится.

Если насос не отключается, когда расхода h3O нет, или расход незначительный, это свидетельствует о наличии неисправности в системе водопровода, либо в работе реле.

Причины, почему не срабатывает на отключение

Для выявления причины, по которой система не отключается, необходимо проверить показания манометра станции. Если установлен дополнительный контрольный манометр, то и его показания тоже.

Если манометры показывают давление меньше, чем установлено для отключения, то причины нужно искать в работе системы водопровода или насоса. В случае, когда показания манометров выше значения отключения, то неисправность, скорее всего, в самом реле.

Поиск неисправности стоит начинать с наиболее вероятных причин, продвигаясь от простых ситуаций к более сложным.

Для начала нужно проверить работу насосной станции при отключенном водопроводе. Если он быстро создает давление и отключается, станция исправна: проблема в водопроводе – где-то происходит утечка воды.

Если насос долгое время работает, и не может создать давление, либо напор растет крайне медленно, причина в работе станции.

Утечка h3O

Что делать:

  • проверить все водоразборные точки, выявить расход воды, обратить внимание на оборудование, подключенное к водопроводу и канализации, перекрыть все водоразборные краны;
  • проверить водопровод на утечку воды, для чего перекрыть все водоразборные краны, отключить насос и осуществить контроль за давлением воды — при снижении давления воды приступить к выявлению утечки путем осмотра;
  • если утечка не обнаружена, но имеется подземная часть трубопровода, отключить подземную часть от дома или объекта, куда он подведен, и опрессовать существующим давлением, при снижении давления — утечка в подземной части трубопровода.

Низкое напряжение питания

Как поступить:

  1. Проверить напряжение питания насоса во время его работы. Просадка напряжения не должна быть ниже 200 – 190 Вольт. При низком напряжении, электродвигатель не сможет развить заявленную мощность и обеспечить достаточные обороты крыльчатки. При этом возрастет рабочий ток, что не желательно и даже может быть опасно для электродвигателя.
  2. Величину низкого напряжения сравнить с уровнем напряжения на вводе в дом. Если разница свыше 10 Вольт, следует увеличить сечение проводов питающего станцию кабеля. Если напряжение низкое и на вводе в дом, то проблему можно решить, установив стабилизатор напряжения, равный или больший мощности насоса.
  3. Если температура корпуса электродвигателя превышает 60 – 70 0С, следует проверить величину тока при работе насоса. При значениях тока выше паспортных параметров, электродвигатель нужно проверить на межвитковое замыкание. Выполнить это можно только в электротехнической лаборатории.

Недостаточное разряжение во всасывающем трубопроводе домашней скважины

Что делать:

  1. Проверить состояние фильтра на всасывающем тракте, если он установлен. Очистить от отложений и промыть.

    Проверить состояние уплотняющей прокладки, при необходимости заменить. Собрать фильтр в соответствии с инструкцией.

  2. Как вариант, произвести пуск насоса, без установки фильтрующего элемента в корпус фильтра. Корпус фильтра при этом должен быть собран. Если отключение произошло, значит, насос не может создать необходимое разрежение для всасывания.

    И даже небольшое препятствие, в виде фильтрующего элемента, приводит к длительной работе станции. Выявить причину не достаточного разрежения на всасывающем тракте.

  3. Если насос не создает давление совсем, причина в отсутствии воды во всасывающем тракте. Необходимо его заполнить водой, не забывая выпустить воздух из самого насоса, и произвести повторное включение. При повторении ситуации, проверить причины отсутствия воды.
  4. Проверить исправность обратного клапана на всасывающем тракте. Залитая во всасывающий трубопровод вода, не должна уходить.
  5. Проверить глубину до зеркала воды в домашней скважине или колодце, если насосная станция работает от этих источников. В том числе и при работающем насосе, так как уровень во время работы понижается. Фактическая глубина всасывания, при работающем насосе, должна быть меньше, чем предельная высота всасывания, указаная в паспорте на насосную станцию. Проверить можно капроновой веревкой с привязанным грузом.
  6. У насосных станций с эжектором, проверить исправность и герметичность эжектора. А так же поступление воды в нагнетающий трубопровод эжектора.
  7. Проверить герметичность всех соединений на всасывающем трубопроводе. Как вариант, наложить временный бандаж из полосок ткани, пропитанной вязким составом. Лучше всего подойдет медицинский лейкопластырь.

Неисправность крыльчатки или других элементов

Пошаговая инструкция:

  • проверить работоспособность насоса, для чего перекрыть или отсоединить всасывающий трубопровод, и подключить насос на забор воды из емкости равной половине или несколько больше, емкости гидроаккумулятора, если давление не достигает установленного верхнего порога отключения, причина неисправности кроется в насосе;
  • разобрать корпус насоса, проверить крыльчатку и состояние сальника — из-за износа лопастей, насос может не обеспечивать необходимого верхнего значения давления, износ всасывающего патрубка крыльчатки в части, прилегающей к корпусу, так же может привести к снижению давления — в этом случае следует заменить изношенную крыльчатку;
  • как временный вариант, можно снизить верхний уровень давления в реле до значения, при котором насос будет стабильно и достаточно быстро, не более 10 секунд, отключаться, при отсутствии расхода воды;
  • заменить сальник на валу или уплотнить сальниковую набивку в корпусе насоса, если имеются следы потеков.

Неисправная работа отключающего устройства и контактов

Если реле не отключает насос при давлении выше порога отключения, то неисправность в самом реле.

Причиной может быть:

  1. Залипание контактов. При осмотре видно на поверхности контактов множество следов искрения, с черными пятнами. Сама поверхность имеет бугорки от наплыва металла и углубления, в местах выгорания контактов. В этом случае следует зачистить мелкой наждачной бумагой плоскости прилегания контактов. Не рекомендуется снимать значительный слой металла с контактов, так как их поверхность, для снижения сопротивления, покрывается серебром.
  2. Забитое грязью отверстие входного штуцера может препятствовать прохождению воды в рабочую камеру реле и не создавать реальное давление на мембрану. Требуется прочистить отверстие.
  3. Повреждение мембраны реле. При этом из реле может сочиться вода. Может привести к короткому замыканию. Снять крышку мембраны, осмотреть состояние мембраны. При необходимости, произвести замену мембраны.
  4. В некоторых случаях, возможно повреждение регулировочных механизмов коррозией. По этой причине может не произойти срабатывание отключающей пластины, на которую давит малая пружина, ответственная за верхнее значение давления. Нужно восстановить работоспособность механизма. Для этого очистить пластину от коррозии, трущиеся места и со следами коррозии, покрыть консистентной смазкой литол или подобной. После сборки механизма произвести настройку реле по уровням давления включения и отключения.

Если неисправности отключающего устройства не выявлены:

  1. Произвести перенастройку верхнего отключающего значения давления малой пружиной. Ослабить пружину, возможно, полностью.

    В таком состоянии малой пружины разница в давлении верхнего значения будет отличаться от нижнего уровня примерно на 1,0 бар.

  2. Так же можно ослабить большую пружину, понизив уровень давления, при котором реле включит насос. При этом одновременно произойдет снижение и верхнего уровня напора, при котором станция должна отключиться.

    После проверки работы насоса, если он начал отключаться, произвести окончательную регулировку верхнего и нижнего уровней давления.

  3. Если обслуживание и перенастройка реле не дало результата, такое реле следует заменить.

Если насос по-прежнему не будет отключаться, то следует продолжить поиск других возможных причин. Возможна ситуация, когда несколько факторов повлияли на сбой в работе насоса.

Как предупредить появление проблемы?

Своевременное обслуживание насоса, автоматики, гидроаккумулятора, других элементов защиты, обеспечение необходимого уровня напряжения питания, все эти меры позволят продлить рабочий ресурс насосной станции.

Обязательно выполнение рекомендаций производителей, изложенных в руководствах по эксплуатации и инструкциях.

Важное значение имеет наблюдение за работой насосной станции. Когда в ее работе происходят повторяющиеся изменения — это повод выяснить причины происходящих перемен. А для этого необходимо знать рабочие параметры у исправно работающей станции.

Видео по теме статьи

О работе реле давления воды для насоса расскажет видео:

Заключение

Насосная станция не является сложным агрегатом, требующим инженерных знаний и уровня для обслуживания и ремонта. Это по силам любому владельцу, немного разбирающемуся в технике и водоснабжении на бытовом уровне. Данные советы призваны в этом помочь.
