Шаг Метрической Резьбы | Таблица Соответствия

Метрические резьбы имеют много общих характеристик с британскими, поэтому следует проявлять осторожность, пытаясь дифференцировать их. Во-первых, если метрическая резьба DIN 7631, то она будет иметь фаску 30° на внешней нарезке. Для штуцеров в применении порта, метрические штуцеры (ISO 9974) также практически повторяют концы стержня BSPP (ISO 1179). Единственная разница между резьбами. Фитинги BSPT очень похожи на фитинги с метрической конусностью, хотя метрическая конусность встречается гораздо реже. Существуют также вариации уплотняющих поверхностей между различными типами метрических фитингов, которые могут создать трудности при попытке идентификации.

Особенности метрической резьбы

Диаметр болта — это диаметр хвостовика, выраженный в миллиметрах для метрических болтов. Поскольку это примерно то же самое, что и основной диаметр, его измерение можно использовать для полностью резьбовых болтов.

Длина крепежной детали измеряется от того места, где предполагается поверхность материала, до конца. Для крепежных деталей, где головка обычно находится над поверхностью, измерение производится непосредственно под шляпкой до конца. Для болтов и шурупов, которые предназначены для потайной обработки, измерение производится от точки на головке, где находится поверхность материала, до конца изделия.

Метрические крепежные детали производятся с шагом резьбы. Поэтому вместо количества резьб, как это принято в дюймовых, вычисляют именно его. Под шагом резьбы понимают расстояние между нитями, выраженное в мм (определяется по длине стержня крепежа). К примеру, шаг резьбы 1,5 означает, что промежуток между соседними нитями составляет 1,5 мм. Как правило, меньшие крепежные изделия обладают более тонкой резьбой, поэтому они имеют уменьшенный шаг резьбы.

Таблица метрической резьбы

Для метрических параллельных резьб показания суппорта 12.03 мм указывают на то, что это, скорее всего, резьба 12 мм. Мы все еще не знаем, однако, если это 1.0 или 1.5 шаг резьбы (или какой-то другой шаг).

Эти шаги должны быть предприняты, чтобы гарантировать успешное определение метрической резьбы:

1. Выявить, является ли резьба параллельной или конической.
2. Вычислить шаг резьбы в мм с помощью калибра резьбы или суппортов (обычно 1,0, 1,5 или 2,0, но существуют и другие размеры).
3. Определить, наружная резьба или внутренняя с помощью суппортов.
4. Найти самое близкое совпадение на диаграмме (резьба наружная и шаг объединяются в «выноску резьбы», такую как M12 x 1.5, указывающую на 12 мм с шагом 1,5 мм).
5. Если существует уплотнение или угловая уплотнительная поверхность, стоит использовать ее для определения конкретного типа метрического фитинга.

Таблица спецификации метрической резьбы:

Если вы определили фитинг как имеющий метрическую резьбу, все равно нужно определить, какая это версия или стиль.

Фитинги для труб DIN

Трубные фитинги по международному стандарту DIN имеют коническое горло 24° на внутренней стороне наружного фитинга, которое должно четко идентифицировать его как DIN, если также была идентифицирована метрическая резьба. Чтобы определить, к какой серии и размеру трубки относится фитинг, следует изучить гайку трубки: большинство производителей указывают серию и размер трубки на самом изделии. Система, используемая для этой маркировки, сочетает серию труб с трубкой наружной резьбы, например: размер 15-миллиметровой трубки в серии L сокращается до L15.

Если серия и размер не указаны на детали, нужно сопоставить трубу с метрической выноской резьбы (размер резьбы и шаг резьбы в мм).

Фитинги Kobelco и Komatsu

Фитинги Kobelco по существу такие же, как фитинги для метрических труб 24° DIN, однако все размеры резьбы Kobelco имеют шаг 1,5 мм. Все трубные аксессуары для фитингов Kobelco относятся к серии L и полностью взаимозаменяемы. Однако встречаются некоторые размеры, которые действительно уникальны для Kobelco.

Фитинги Komatsu имеют шаг резьбы 1,5 мм во всех размерах и уплотнения через конусное седло 30°/60°. Если они идентифицированы как метрическая резьба с носовым конусом, нужно быть максимально осторожным, чтобы различить, действительно ли это конусное седло 30°/60° (Komatsu) вместо 37°/74° (GB Chinese).

37°/74° и плоские торцевые китайские метрические фитинги

Эти фитинги все чаще экспортируются из Китая на тяжелом оборудовании по китайским стандартам. Что определяет эти стандарты, так это то, что они оба используют североамериканские стили герметизации, но с метрической резьбой. Это включает в себя методы уплотнения торцевого уплотнительного кольца (ORFS) и расклешенного седла 37° (JIC), однако резьба UN и SAE заменяется метрической и не соответствует традиционным шагам резьбы во всех размерах.

В России данные крепежные элементы тоже встречаются, но гораздо реже. Они производятся на китайских заводах в первую очередь для экспорта и реализации на североамериканском рынке.

Метрическая коническая резьба

Если у вас есть метрическая коническая резьба, вы должны пройти те же начальные шаги для идентификации шага, что и с параллельной. Она похожа на параллельные метрические резьбы. Измерение наружной резьбы покажет фактический размер (т. е. измерение 18.01 мм означает, что резьба, скорее всего, M18). Чтобы сделать это точно с коническими метрическими резьбами, необходимо измерить наружную резьбу в третьем ряду от конца фитинга.

Вычисление шага метрической резьбы

Порядок определения резьбового шага:

1. В первую очередь нужно измерить расстояние от одной нити до другой. Держать линейку следует против нитей, вдоль, чтобы измерить расстояние от одной высокой точки до другой в миллиметрах. Для этого понадобится очень подробная линейка, так как расстояние между нитями может быть не более 0,4 мм. Это может быть трудно для очень тонких винтов, поэтому можно использовать датчик шага, если это возможно.
2. Определить диаметр и длину резьбового участка. Для этого требуется замерить расстояние от нижней части головки до конца резьбовой области в миллиметрах. Например, это может быть 8 миллиметров. Затем замеряется диаметр (ширина) резьбового участка в мм. Это может быть 4 миллиметра в поперечнике. Всегда нужно измерять главный диаметр, который представляет собой расстояние по всей резьбовой области от одной высокой точки резьбы до другой, вместо измерения низких точек, которые находятся друг напротив друга.
3. Подключить измерения к стандартной метрической форме и начать с диаметра с буквой «М» перед ним. Затем добавить следующее поле. Далее следует длина резьбовой области в миллиметрах с «М» позади нее. Поэтому в этом случае измерение будет представлено в виде M4 X 0.4 X 8M.

Помимо линейки, можно применять дополнительные или альтернативные приспособления, чтобы определить шаг резьбы.

Использование суппорта и датчика шага

Данные устройства довольно просты в эксплуатации, но с их помощью можно сделать точные расчеты быстрее. Для этого необходимо:

1. Определить, являются ли нити коническими. Чтобы использовать штангенциркуль, необходимо установить точки измерительного инструмента с обеих сторон от объекта, который идентифицируется. Прибор требуется выровнять на внешней стороне резьб на нижнем конце, далеко от шляпки. Он отображает ширину. Далее нужно сдвигать острие, пока оно не заденет нити. Показатели будут всплывать на дисплее, если инструмент является цифровым. Если это механический прибор, нужно прочитать данные на скользящей части. Далее необходимо проделать аналогичное действие на резьбовой области вблизи головки шурупа. Если около нее показатель выше, то вы имеете дело с конической резьбой. Если она параллельная, то стержень не сужается.
2. Коническую резьбу замеряют на 4-й или 5-й резьбе вниз от шляпки, фактически, в центре нарезной области. Если крепежных элемент не становится уже, можно произвести замеры в любой точке вдоль всей резьбы. Применение суппорта позволяет заметить, что существует несколько точек, где нити располагаются не вплотную. Не стоит помещать то, что требуется измерить, в указанные промежутки. Необходимо держать руки вплотную к нитям.
3. Нажать на датчик шага в резьбе, чтобы найти шаг. У датчика высоты тона есть маленькие ручки, которые вытаскиваются. У каждой из них есть зубцы, соответствующие определенным шагам. Нужно стараться вставлять зубцы в нити, пока не будет найден тот, который соответствует. Номер для этого шага будет на ручке. Он будет в TPI или в метрике, в зависимости от типа датчика шага, который используется.
4. Поместить полученные показатели в стандартизированное измерение. Когда шаг определен, можно вычислить длину шурупа из-под головки, а затем поместить цифровые значения в стандартное измерение, которым является диаметр, шаг резьбы или TPI, а также длина. Если измеряется метрический шуруп или болт диаметром 4 мм, шагом резьбы 0,4 мм и длиной 8 мм, то измерение будет равно M4 X 0,4 X 8M.

Многие считают, что метрическая система на самом деле проще, так как многие измерения находятся в одной и той же единице измерения, и нет дробей, усложняющих вычисления.

В магазине «Первый крепеж» вы найдете широкий выбор крепежных элементов: от стандартных болтов и гаек до анкеров и крепежных систем.

Шаг метрической резьбы: виды и назначение

СОДЕРЖАНИЕ

• Особенности метрической резьбы
• Отличия крупношаговой от мелкошаговой метрической резьбы
• Способы определения шага метрической резьбы
• Геометрические параметры метрической резьбы
• Нормативы шагов метрической резьбы

Винтовая нарезка на наружных или внутренних поверхностях изделий называется метрической резьбой. Название связано со способом измерения ее параметров в миллиметрах. Такая нарезка используется при изготовлении различных крепежных элементов, сфера применения которых зависит от шага метрической резьбы.

Шаг играет важную роль в нарезке: чем более она точная, тем более надежным будет соединение. Поэтому при выборе необходимо опираться на нормативы, установленные законодательно. Какими бывают шаги резьбы, как они отличаются и каким образом определяются, мы расскажем в нашей статье.

Особенности метрической резьбы

Резьба метрическая – это классическая крепежная резьба, главная особенность которой диаметр определенного размера и шаг.

В ее названии отражен принцип измерения в единицах метрической системы, то есть в миллиметрах. Это отражено в маркировке: обозначение содержит указание на диаметр резьбы, перед которым стоит буква М.

Также в этом виде нарезки учитывается форма профиля. Исходя из этого параметра выделяют несколько типов резьбы:

• Дюймовая.  Ее профиль представляет собой треугольник с двумя одинаковыми сторонами и с углом 55 градусов.
• Трубная. Подвид дюймовой в форме цилиндра, соответствующий ГОСТ 6357-81. Стандартный размер резьбы можно соотнести с внутренним сечением трубы либо условного отверстия.
• Трапецеидальная. Профиль, как следует из названия, выполнен в виде трапеции, у которой равны боковые стороны, а угол при основании острый. Резьба данного вида чаще всего применяется в тех случаях, когда соединения обладают подвижностью. Она передает возвратно-поступательное движение. Такая нарезка выполняется в двух видах: однозаходная или многозаходная.
• Упорная. Подвид трапецеидальной нарезки, имеющей в профиле трапецию с разными боками. Параметры резьбы должны соответствовать всем требованиям ГОСТ 10177-82.
• Прямоугольная встречается в винтах, которые используются в тяжелых эксплуатационных условиях, под большой нагрузкой и передают поступательно-вращательное движение.
• Круглая резьба. Профиль представляет собой синусоиду. Она сохраняется в идеальном виде, даже если ее часто раскручивают и закручивают. К примеру, она применяется в цоколе лампочки и называется резьбой Эдисона. Помимо этого, круглую резьбу можно встретить на шпинделях, вентилях, сантехнических крепежных элементах, арматуре.

Шаг метрической резьбы – это расстояние между двумя одинаковыми точками профиля, стандартно измеряется в миллиметрах. Но можно встретить и другие единицы – чаще это дюймы, иногда модули. Что касается последней единицы, то она рассчитывается путем деления шага в мм к числу . Также есть величина, которая называется «питч». Ее получают делением числа на шаг, выраженный в дюймах.

Ключевые достоинства метрической резьбы:

• Соединение получается прочным.
• Удобно монтировать и демонтировать.
• Бюджетность.

Метрическая резьба встречается везде, где используется крепеж либо требуется передача движения. Все подвиды такой резьбы характеризуются следующими параметрами:

• Профиль резьбы. Это выступ в разрезе, плоскость которого проходит по оси нарезки.
• Шаг резьбы — это дистанция между двумя одинаковыми точками (дном канавок, верхними частями гребней), расположенными рядом, его замеряют вдоль центра стержня крепежного элемента.
• Внешний диаметр — данный параметр определяют по наивысшим точкам гребней.
• Внутренний диаметр — это цилиндр, который вписан в углубления внешней резьбы (или в случае внутренней резьбы параметр измеряется по ее гребням).
• Ход резьбы — дистанция изменяется параллельно оси крепежного элемента между соседними вершинами, образованными одним заходом. Соответственно, для однозаходной резьбы ход равен шагу, а для многозаходной рассчитывается как произведение шага на количество заходов.
• Угол профиля резьбы измеряется между его боковыми сторонами.

Читайте также: «Технология сварки сталей»

Кроме перечисленных выше, встречаются и дополнительные характеристики, к примеру высота профиля, длина ввинчивания, количество витков. В метрической резьбе профиль имеет вид треугольников с равными сторонами. При этом величина угла профиля такой резьбы равна 60?.

Отличия крупношаговой от мелкошаговой метрической резьбы

В метрической резьбе профиль выполнен в виде треугольников с равными сторонами. В зависимости от диаметра будет определенный вид крупного шага либо множество вариантов мелкого.

В соответствии с Государственным стандартом качества 8724-81 производственные организации должны поставлять изделия со следующими видами резьбы:

1. Метрическая резьба с крупным шагом – основная, размер шага не более 68 мм.
2. Метрическая резьба с мелким шагом – размер шага выше 68 мм.

Важно учитывать тот факт, что у крупного шага будет одно значение. В случае с мелким шагом его значение может отличаться, несмотря на одинаковый диаметр стержня.

Именно метрическую резьбу с крупным шагом рекомендуется использовать в России.

Крупношаговая резьба применяется практически во всех случаях, приобрести такие изделия можно в каждом магазине строительных товаров.

Метрическую резьбу с мелким шагом используют в условиях эксплуатации с повышенными вибрационными и динамическими нагрузками, к примеру в авиастроении, при производстве машин, чтобы соединять высокоточные приборы.

Государственный стандарт качества 8724-2002 допускает, что крупный шаг можно не маркировать. Не важно, какая резьба применяется при изготовлении метиза: внутренняя или внешняя, обозначается она одинаково у гаек, болтов, винтов, а также штанг.

Читайте также: «Сварка медных проводов: разбираемся в технологии»

Стоит отметить, что мелкий шаг применяется не так часто, как стандартный.

Чем отличается мелкий шаг резьбы от крупного:

1. Прочность соединения повышается с уменьшением шага, поскольку из-за большого количества витков площадь контакта деталей увеличивается.
2. Если диаметр резьбы и длина гайки одинаковые, с мелким шагом соединение будет прочнее и устойчивее.
3. Если другие условия одинаковые, крупношаговое резьбовое соединение выдержит большую нагрузку, направленную вдоль оси, по сравнению с деталями с малым шагом.
4. За счет меньшего угла наклона профиля возникает торможение, у соединений с основным шагом, напротив, чаще происходит самооткручивание.
5. Когда сечение поверхности крепежа превышает 68 мм, у данного вида резьбы будет мелкий шаг.

Крупный шаг обычно не маркируется, обозначен будет лишь нестандартный шаг.

В каких случаях применяется мелкий шаг метрической резьбы:

• Детали с мелкошаговой резьбой используются лишь в конструкциях, подверженных вибрационным, ударным, а также динамическим и переменным нагрузкам.
• Мелкий шаг применяется в таких областях, как производство машин, авиационная промышленность, изготовление станков и судов, производство бытовых приборов.
• Делали с тонкими стенками, чтобы сделать соединение полностью герметичным.
• Регулировочные и установочные винты измерительных приспособлений, таких как микрометры.

Мы ежедневно встречаем в своей жизнедеятельности метрическую резьбу с мелким шагом, соответствующую ГОСТу, к примеру, если производим замену автомобильных дисков. На колесных дисках есть гайки и болты с таковой. Кроме того, мелкошаговая резьба используется в бытовых приборах.

Когда сечение крепежного изделия превышает 68 мм, шаг метрической резьбы будет мелкий.

Определенному диаметру всегда соответствует лишь один вариант крупного шага резьбы, но множество вариантов мелкого шага. К примеру, если сечение 10 мм, крупный шаг будет 1,5 мм, а также три варианта мелкого шага.

Читайте также: «Дуговая сварка в защитном газе: суть процесса»

Основной крупный шаг метрической резьбы не отражается в маркировке, так как его характеристики не меняются, посмотреть эти значения можно в специальной таблице.

Способы определения шага метрической резьбы

Шаг резьбы, как говорилось выше, – это дистанция между двумя выступами или витками профиля. Эта характеристика резьбового крепежа является наиболее значимой.

Узнать диаметры и шаги метрической резьбы можно в таблице либо изучив маркировку крепежного изделия.

Помимо использования информации в таблице и справочной литературе, вы можете рассчитать шаг резьбы самостоятельно. Для этого:

• Сравните резьбу на нескольких изделиях: чтобы получить нужное значение, сопоставьте параметры.
• Воспользуйтесь резьбовым калибром, чтобы определить шаг. Это специальный инструмент для выполнения измерений и определения ключевых параметров резьбы. С помощью калибра-пробки получится определить практически все характеристики резьбового профиля, к примеру его диаметр, параметры профиля, размер шага.
• Когда ввинчивание наружной резьбы во внутреннюю происходит просто, а сопротивление отсутствует, получится рассчитать шаг внешнего профиля.
• Выполните замеры, используя штангенциркуль, чтобы выяснить длину резьбы, а затем поделите полученную цифру на количество витков.

Поле допуска – очередная характеристика, которую необходимо брать в расчет. Данный параметр представляет собой наибольшую длину сопряжения сторон профилей резьбы определенного типа крепежа, к примеру винта либо гайки.

Читайте также: «Размеры дюймовой резьбы»

Поле допуска бывает трех видов. Когда у изделия первое поле допуска, оно считается сверхнадежным крепежным элементом, его можно использовать в тех сферах, где нужны повышенная точность и прочная фиксация.

Стандартные шаги метрической резьбы, которые применяются в большинстве ситуаций, относятся ко второму классу.

Третий класс допусков предназначен для тех случаев, где не важна точность соединения резьбы.

Геометрические параметры метрической резьбы

Маркировка метрической резьбы и обозначения шага содержит в себе следующую информацию:

• М – метрическая резьба.
• Диаметр (единицы измерения мм).
• Размер мелкого шага (также измеряется в мм).
• Направление хода (левосторонняя либо правосторонняя резьба).
• Обозначение хода, если резьба многозаходная.

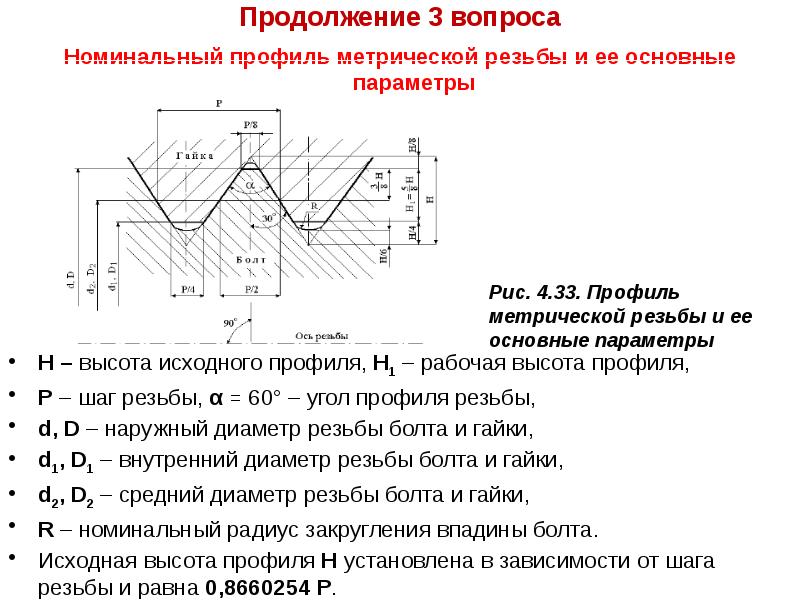

Одна из характеристик нарезки – геометрические параметры. Они описывают основные элементы резьбы:

• Номинальный диаметр. Для его обозначения используются литеры D и d: D – для стандартного диаметра наружной резьбы, а d – для внутренней.
• Средний диаметр маркируется литерами D2 и d2 в зависимости от того, где он расположен – внутри или снаружи.
• Внутренний диаметр маркируется литерами D1 и d1, все зависит от внешнего или внутреннего месторасположения резьбы. Значение внутреннего диаметра надо знать при расчете напряжения, которые создаются в болте.

От шага метрической резьбы зависит дистанция между вершинами либо впадинами резьбовых витков, расположенных рядом друг с другом.

Читайте также: «Нарезание наружной резьбы»

Если диаметр идентичен, то это будет основной шаг. Но встречаются и детали, у которых геометрические характеристики уменьшаются по мере продвижения по оси элемента. Чтобы обозначить этот параметр, применяют литеру P.

Ход резьбы – это дистанция между соседними гребнями витков, сформированными одним заходом.

При этом ход резьбы, созданной в одной винтовой плоскости (однозаходный), точно такой же, как и ее шаг.

Также параметр, соответствующий ходу, определяет то значение, на которое резьбовое соединение может перемещаться линейно за один полный оборот.

Читайте также: «Трапециевидная резьба»

Высота треугольника – это характеристика, непосредственно связанная с профилем нарезки, она маркируется литерой Н.

Нормативы шагов метрической резьбы

ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» отражает нормы, регулирующие ключевые свойства, размер шага и диаметр метрической резьбы, а также иные параметры.  Этот ГОСТ аналогичен стандарту ISO 261-98, действующему во всем мире. Его приняли в 2002 г., затем требования ISO обновлялись.

По стандартам вышеуказанного документа, на поверхностях с сечением 1–68 мм допускается шаг резьбы крупный либо мелкий. Содержание этого норматива практически ничем не отличается от международного стандарта качества, за исключением того, что ISO допускает разброс значений диаметра от 1 до 300 мм. Причем после обновления этого стандарта диапазон расширился: от 0,25 до 600 мм.

Последняя редакция ГОСТа, действующая на сегодня, датируется 2004 г. Она устанавливает нормативные характеристики шагов метрической резьбы в значениях от 0,075 до 8 мм.

Выбирая крепеж, прежде всего обращайте внимание именно на тип резьбы. В нашей стране используются элементы, обладающие крупным шагом.

Мелкошаговый крепеж подходит для механизмов, не являющихся экспериментальными и на которые воздействует вибрационная и переменная динамическая нагрузка. Так, изделия с мелким шагом подходят для производства автомобилей, судов, станков, бытовой техники, электроприборов.

Читайте также: «Размеры дюймовой резьбы»

В строительной области чаще всего применяется крупношаговый крепеж. Когда возникает необходимость определить, какие болты следует приобрести для конкретной задачи, надо воспользоваться специальной формулой или ПО.

Кроме того, рассчитать характеристики крепежных элементов можно на сайте строительной компании. Также есть разные online-калькуляторы, используя которые, можно рассчитать искомое значение с учетом имеющихся данных.

Шаг метрической резьбы

Оцените, пожалуйста, статью

12345

Всего оценок: 1, Средняя: 5

Общая информация о резьбе: диаметры, шаг и число витков резьбы на дюйм

Если вы хотите соединить два объекта, но при этом сохранить возможность их легкого разделения, отличным выбором будет использование резьбового соединения. Чтобы понять требования к резьбе на вашем чертеже, вам необходимо знать общую стандартную информацию о резьбе. В этой статье мы обсудим диаметры резьбы, количество витков резьбы на дюйм и шаг резьбы.

Диаметры резьбы

Резьба имеет три диаметра: большой диаметр, меньший диаметр и диаметр делительного цилиндра. Эта терминология используется как для внутренних, так и для внешних резьб. Три диаметра резьбы определены ниже и показаны на рис. 1.

Основной диаметр: наибольший диаметр резьбы. На внутренней резьбе главный диаметр измеряется от основания резьбы до основания. На наружной резьбе наружный диаметр измеряется от вершины резьбы до вершины.

Второстепенный диаметр: наименьший диаметр резьбы. На внутренней резьбе внутренний диаметр измеряется от вершины до вершины. На наружной резьбе внутренний диаметр измеряется от корня до корня.

Шаг Диаметр цилиндра: эффективный диаметр резьбы, где толщина резьбы равна расстоянию между витками. Это также диаметр по умолчанию, который необходимо использовать для проверки расположения резьбового элемента, если не указан меньший или больший диаметр.

Диаметр делительного цилиндра — это диаметр, используемый для контроля в соответствии со стандартами ASME. Это диаметр по умолчанию, используемый для проверки, если не указано иное.

Рис. 1. Диаметры резьбы

Число витков на дюйм и шаг резьбы

Шаг резьбы — это расстояние между двумя соседними витками резьбы. Чем больше расстояние между нитями, тем меньше нитей у вас будет на расстоянии общей длины резьбы. Это определяет, считается ли нить «грубой» или «тонкой». При сравнении крепежных изделий с одинаковым номинальным размером резьбы крепежное изделие с «мелкой» резьбой будет иметь больше резьбы на фиксированном расстоянии, чем крепежное изделие с «крупной» резьбой.

Дюймовые и метрические резьбы обозначают тип резьбы по-разному.

Дюймовая резьба измеряется как « резьба на дюйм ». Это количество нитей на один дюйм длины резьбы.

Метрическая резьба измеряется как «шаг резьбы ». Это расстояние между двумя соседними нитями.

Резьба с крупным шагом является типом резьбы по умолчанию в соответствии со стандартами ASME и ISO.

Рис. 2. Число витков резьбы на дюйм и шаг резьбы

Обозначение резьбы, пример

Когда резьба вызывается на чертеже, информация будет включать в себя номинальный размер (диаметр) и может включать количество витков резьбы на дюйм или шаг резьбы, в зависимости от того, используется ли дюймовая или метрическая резьба. Если на чертеже указан только номинальный размер, мы знаем, что нужно выбрать резьбу с крупным шагом, потому что она используется по умолчанию как для стандартов ASME, так и для стандартов ISO.

Например, на чертеже обозначение резьбы ¼”. Когда мы смотрим на таблицу сверления и нарезки, мы видим, что для этого размера есть два варианта: ¼-20 и ¼-28. Это соответствует резьбе номинального диаметра ¼ дюйма с 20 витками на дюйм или 28 витками на дюйм. Вариант с меньшим количеством витков на дюйм — это грубая резьба. Поэтому мы бы выбрали вариант ¼”-20.

Рисунок 3: Таблица сверления и нарезания резьбы с дюймовой резьбой

Аналогичным образом, если на чертеже обозначена резьба M8, мы видим, что таблица сверления и нарезания резьбы включает два варианта резьбы: M8x1 и M8x1,25. Это соответствует номинальному диаметру резьбы 8 мм с шагом резьбы 1 мм или 1,25 мм (расстояние между витками резьбы). Крупная резьба – это та, у которой большее расстояние между витками, поэтому крупная резьба – вариант М8х1,25.

Рис. 4. Таблица сверления и нарезания резьбы с метрической резьбой

Поскольку в стандартах ASME и ISO по умолчанию используется крупный шаг, в таблицах сверления и нарезания резьбы всегда сначала отображается крупная резьба как для дюймовой, так и для метрической резьбы.

Посмотрите наше видео с объяснением диаметров резьбы, шага резьбы и резьбы на дюйм ниже:

Станьте ведущим инженером в своей компании

Изучайте печать, чтение и GD&T в своем собственном темпе и применяйте их. с уверенностью в реальном мире.

ПОЛУЧИТЬ ПЕЧАТЬ ЧТЕНИЕ ОБУЧЕНИЕ

Калькулятор шага резьбы

Создано Кеннетом Аламбра

Проверено Войцехом Сас, доктором философии, и Джеком Боуотером

Последнее обновление: 25 сентября 2022 г.

Содержание: шаг резьбы

• Что такое?
• Как измерить шаг резьбы с помощью линейки
• Как рассчитать шаг резьбы
• Как найти шаг резьбы по количеству резьб на дюйм
• Как пользоваться калькулятором шага резьбы
• Часто задаваемые вопросы

Калькулятор шага резьбы поможет вам определить шаг резьбового соединения. Этот инструмент также работает как TPI, или количество нитей на дюйм, калькулятор и калькулятор числа нитей . В этом калькуляторе вы узнаете:

• Что такое шаг резьбы;
• Как измерить шаг резьбы с помощью линейки;
• Как рассчитать шаг резьбы по формуле шага резьбы; и
• Как найти шаг резьбы по количеству витков на дюйм.

Продолжайте читать, чтобы начать учиться 🙂!

Что такое шаг резьбы?

Шаг резьбы , или короче шаг это расстояние между одной и той же точкой на двух соседних витках резьбы . Шаг резьбы может быть длиной между двумя гребнями или двумя основаниями резьбы.

Пока мы измеряем две одинаковые точки на двух резьбах рядом друг с другом, мы измеряем шаг резьбы. Шаг резьбы также говорит нам о том, насколько широка резьба резьбовой застежки есть. Вы можете обратиться к иллюстрации ниже, чтобы увидеть, каким может быть шаг резьбы:

🔎 Вы ищете крепежные материалы , которые не имеют резьбы ? Использование заклепок — один из ваших вариантов. Найдите нужный размер заклепок, используя наш калькулятор размеров заклепок.

Как измерить шаг резьбы линейкой

Самый простой способ измерить шаг резьбы линейкой (или штангенциркулем для более точного измерения) путем измерения расстояния между двумя вершинами . Сопоставьте вершину резьбы с нулевой отметкой на линейке и прочтите длину до следующей вершины, как показано на диаграмме ниже:

Шаг резьбы можно измерить в миллиметрах или дюймах. Если вы заметили, что все резьбы расположены на шкале миллиметров , как на иллюстрации выше (шаг резьбы 5 миллиметров), у вас должна быть метрическая резьба . Узнайте больше о метрических резьбах с помощью нашего калькулятора резьбы.

С другой стороны, если определенное количество витков точно соответствует одному дюйму, вы должны иметь дюймовая резьба .

Однако бывают случаи, когда резьба не соответствует ни миллиметровой, ни дюймовой шкале. Вот когда пригодится знание того, как рассчитать шаг резьбы. Узнайте, как это сделать, в следующем разделе этого текста.

Как рассчитать шаг резьбы

Рассчитать шаг любой резьбы очень просто. Сначала измерьте всю длину нити , которую вы хотите проверить. Затем посчитайте потоки по этой длине . Это то же самое, что знать, сколько раз эта застежка должна повернуться, чтобы зацепить все ее резьбы. Посмотрите на иллюстрацию ниже, чтобы лучше понять, что нужно измерять и считать:

После измерения этих значений мы можем использовать формулу шага резьбы :

P = L / n ,

где:

• P — 1 Шаг резьбы 1;
• L — Длина резьбы ; и
• n — Общее количество витков по длине витка.

Как определить шаг резьбы, учитывая количество витков на дюйм

Если мы измерим длину резьбы в дюймах и разделим общее количество витков на длину резьбы в дюймах, мы получим нитей на дюйм (TPI) значение данной резьбы. Мы также можем выразить это утверждение в форме уравнения, как показано ниже:

TPI = n / L

Присмотревшись к этому уравнению, мы увидим, что TPI является просто обратной величиной шага резьбы. При этом мы можем найти шаг резьбы, взяв обратную величину TPI, как показано в следующем уравнении:

P = 1 / TPI

Теперь, когда мы знаем, как найти шаг резьбы, используя формулу шага резьбы и TPI резьба, почему бы нам не научиться пользоваться калькулятором шага резьбы? 🙂

Как использовать калькулятор шага резьбы

Вот шаги, которые необходимо выполнить, чтобы использовать наш калькулятор шага резьбы:

1. Введите длину резьбовой части вашего резьбового крепления.
2. Введите общее количество витков по введенной вами длине.
3. Если вместо этого вы знаете количество витков резьбы на дюйм, вы можете пропустить шаги 1 и 2 и ввести значение витка резьбы на дюйм напрямую .

Выполнив описанные выше шаги, вы мгновенно найдете шаг своей резьбы! 🔩

Вы также можете воспользоваться нашим калькулятором, чтобы определить количество витков резьбы на вашей застежке. Просто введите длину резьбы и значение TPI или шага резьбы, и вы получите общее количество резьб.

✅ Хотите узнать больше о шагах резьбы? Проверьте наш калькулятор диаметра шага, чтобы узнать больше! 🙂 С другой стороны, если вы крепите круглый фланец или пластину, вам может пригодиться наш калькулятор окружности болтов для определения расположения ваших болтов.

Часто задаваемые вопросы

Каков шаг резьбы 2-дюймового болта с 48 витками резьбы?

Чтобы найти шаг резьбы болта длиной 2 дюйма с 48 витками резьбы:

1. Разделите 2 дюйма на 48 витков резьбы .
2. В результате получается шаг резьбы 0,04167 дюйма .

Чтобы получить шаг резьбы в миллиметрах:

1. Умножьте 2 дюйма на 25,4 миллиметра на дюйм , чтобы получить 50,8 мм .
2. Разделить 50,8 мм на 48 витков резьбы , чтобы получить шаг резьбы 1,0583 мм .

Что такое метрический шаг резьбы?

Шаг метрической резьбы — это расстояние между двумя витками метрической резьбы ISO , и мы обычно выражаем шаг метрической резьбы в миллиметрах . В обозначении метрической резьбы (или на этикетке резьбового крепежного изделия) шаг метрической резьбы представляет собой число после символа × . Например, Болт M10 × 1,25 имеет шаг резьбы 1,25 мм .

Для чего используется измеритель шага резьбы?

Помимо линейки и штангенциркуля, мы также можем использовать измерители шага резьбы для определения шага резьбы крепежного изделия с резьбой . Измерители шага резьбы поставляются в наборах зубчатых прокладок, которые мы сопоставляем с резьбой, чтобы определить шаг резьбы.
