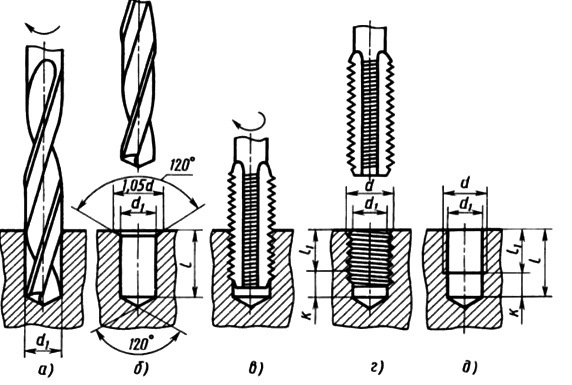

Сверлении отверстий под резьбу.
Прежде чем вы сможете нарезать внутреннюю резьбу, вам нужно будут просверлить отверстие под данную резьбу. Отверстие под резьбу
Дата публикации: 23.05.2020
Сверлении отверстий под резьбу.
Прежде чем вы сможете нарезать внутреннюю резьбу, вам нужно будут просверлить отверстие под данную резьбу. Отверстие под резьбу — это отверстие, в котором будет нарезаться внутренняя резьба. Отверстие под резьбу просверливается с помощью спирального сверла.
1. Для сверления отверстия под резьбу можно использовать сверлильный станок, аккумуляторный шуруповерт или электрическую дрель. При использовании шуруповерта или электрической дрели, место, в котором должно быть просверлено отверстие не должно быть гладким. Можно для этих целей использовать керн. Таким образом, вы избежите ненужного скольжения спирального сверла по поверхности.
Чтобы подготовиться к сверлению отверстия под резьбу, обратите внимание на следующее:
Отверстия под резьбу имеют определенный размер, адаптированный к размеру резьбы.
Это означает, что размер спирального сверла определяется диаметром резьбы. Значения вы можете легко найти в специальных таблицах.
Ознакомьтесь с нашей таблицей размеров сердечника (для правильных размеров сердечника для сверла сердечника, таблиц сверления и таблиц резьбы).
Еще один способ определить подходящий размер отверстия -ориентироваться на следующую формулу:
Диаметр резьбы- шаг резьбы в мм = Диаметр отверстия под резьбу.
Пример: если метчик М8 шаг составляет 1,25 мм. Вам понадобится сверло диаметром 6,8 мм:
8 мм-1,25 мм = 6,75 ≈ 6,8 мм
При этом не следует забывать перед сверлением — какое у нас должно быть отверстие, нужно ли сквозное отверстие или глухое отверстие. При сквозном отверстии спиральное сверло полностью проходит через материал на сквозь. С другой стороны, при глухом отверстии спиральное сверло не проходит через заготовку. Отверстие должно быть предварительно просверлено глубже для глухих отверстий чем длина желаемой резьбы.
Мы рекомендуем вам просверлить глубже на диаметр резьбы.
Типы сверел:
1. Шлифованные сверла.
Для шлифованных спиральных сверл спираль шлифуется из уже полностью закаленного материала. Это занимает больше времени, но такой производственный процесс приводит к лучшему результату с точки зрения точности вращения и стабильности внешнего диаметра. Вот почему этот тип сверла дороже. Кроме того, шлифованные сверла обычно имеют гладкую поверхность и обозначаются знаками HSSG.
Применение: материалы — сталь и литье стали до 900 Н/мм2, серый чугун, ковкий чугун, сплавы цветных металлов, мельхиор и графит.
2. Катанные сверла.
В катанных сверлах заготовка нагревается и деформируется в спираль. Процесс быстрый и, следовательно, недорогой, и структура материала сохраняется. Катанные сверла могут быть черными и имеют черную поверхность. Часто используется сокращенное обозначение HSSR.
Применение: материал — сталь и литье стали до 800 Н/мм2, серый чугун, ковкий чугун, ковкий чугун, сплавы цветных металлов, мельхиор и графит.
3. Шлифованные сверла HSSE
Поскольку нержавеющие стали сложнее, чем обычные стали, здесь используются спиральные сверла из кобальтового сплава. Спиральные сверла из кобальтового сплава обычно содержат в материале 5% (Обозначение HSSE или HSS Co 5) или 8 % (обозначение HSSE-Co 8) кобальта. Сплав придает материалу более высокий срок службы, износостойкость и термостойкость.
Применение: легированные и нелегированные стали, чугун с более 800 н/мм2, высоколегированные и улучшенные стали, нержавеющие стали.
Совет GSR:
Кстати, по носику спирали в направлении хвостовика можно определить, было ли сверло отшлифовано или прокатано. Для катанного сверла выход довольно круглый из-за прокатки, в то время как для шлифованного сверла выход довольно острый из-за шлифовального круга.
Сверла для резьбы в категории «Инструмент»
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные DB
Доставка по Украине
953.79 грн
476.
89 грн
Купить
DomeBuys
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные PD
Доставка по Украине
965.45 грн
482.72 грн
Купить
Paid
Метчики-сверла с шестигранным хвостовиком набор из 6 шт. для сверление, нарезание резьбы и снятие фаски
На складе в г. Мукачево
Доставка по Украине
667 грн/комплект
333.50 грн/комплект
Купить
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные, 101483
На складе в г. Ровно
Доставка по Украине
375 грн
Купить
Интернет магазин » Горячий Стиль «
Сверла метчики для нарезания резьбы M3-M10 6-гранные набор, 6шт.
На складе в г. Ровно
Доставка по Украине
375 грн
Купить
Double-Shop
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные
На складе в г. Ровно
Доставка по Украине
375 — 481 грн
от 12 продавцов
375 грн
Купить
PROMRV
Набор для восстановления резьбы M6x1.
0 SATRA S-X38B Слесарный инструмент Сверло Кран Отвертка Ключ Гарантия 1г
Доставка по Украине
по 460 грн
от 2 продавцов
460 грн
Купить
ToolsGood — интернет магазин электроинструмента
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные
На складе в г. Ровно
Доставка по Украине
по 375 грн
от 4 продавцов
375 грн
Купить
Techland
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные
На складе
Доставка по Украине
375 — 614 грн
от 16 продавцов
770 грн
385 грн
Купить
GoodStore | Подарки, Товары для дома и работы
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные
На складе в г. Ровно
Доставка по Украине
375 грн
Купить
KRONS интернет- магазин
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные
На складе в г.
Ровно
Доставка по Украине
375 — 588 грн
от 2 продавцов
375 грн
Купить
Магазин «Freedelivery»
Сверло-метчик для резьбы М4 х 0,7 мм Yato YT-44841
Доставка по Украине
180 грн
Купить
etools
Сверло-метчик для резьбы М5 Х 0,8 мм Yato YT-44842
Доставка по Украине
180 грн
Купить
etools
Сверло-метчик для резьбы М6 Х 1,0 мм Yato YT-44843
Доставка из г. Харьков
180 грн
Купить
etools
Сверло-метчик для резьбы М8 Х 1,25 мм Yato YT-44845
Доставка по Украине
200 грн
Купить
etools
Смотрите также
Сверло-метчик для резьбы М10 Х 1,5 мм Yato YT-44847
Доставка из г. Харьков
220 грн
Купить
etools
Инструмент для нарезания резьбы Т-образный вороток метчики M3-6 сверла 2.5-5.2мм
На складе в г. Ровно
Доставка по Украине
210 грн/комплект
Купить
Double-Shop
Сверло Форстнера с центрирующим острием и резьбой для всех типов дерева полупрофессиональное DeWALT 1 шт
На складе
Доставка по Украине
1 181 грн
Купить
RIMAX GROUP магазин техники для строительства, инструмента, садовой техники, сверла, буры и прочее
Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные
Доставка из г.
Львов
491 грн
481 грн
Купить
ІНТЕРНЕТ-МАГАЗИН «ЗАКУПИСЬ»
Набор для восстановления резьбы M12x1.25 SATRA S-X38G Сверло Кран Конусная дробилка Отвертка Ключ Вставки 10шт
Доставка по Украине
920 грн
Купить
Shop Market24/7 интернет магазин
Сверло-метчик HEX 1/4 для резьбы М3 Х 0,5 мм Yato YT-44840
Доставка по Украине
235 грн
227.95 грн
Купить
Інтернет-магазин інструментів «KIEVTOOLS»
Сверло-метчик HEX 1/4 для резьбы М4 х 0,7 мм Yato YT-44841
Доставка по Украине
200 грн
Купить
Інтернет-магазин інструментів «KIEVTOOLS»
Сверло-метчик HEX 1/4 для резьбы М5 Х 0,8 мм Yato YT-44842
Доставка по Украине
235 грн
227.95 грн
Купить
Інтернет-магазин інструментів «KIEVTOOLS»
Сверло-метчик HEX 1/4 для резьбы М6 Х 1,0 мм Yato YT-44843
Доставка по Украине
198 грн
192.06 грн
Купить
Інтернет-магазин інструментів «KIEVTOOLS»
Сверло-метчик HEX 1/4 для резьбы М10 Х 1,5 мм Yato YT-44847
Доставка по Украине
273 грн
264.
81 грн
Купить
Інтернет-магазин інструментів «KIEVTOOLS»
Сверло-метчик HEX 1/4 для резьбы М3 Х 0,5 мм Yato YT-44840
Доставка по Украине
235 грн
227.95 грн
Купить
Vitools
Сверло-метчик HEX 1/4 для резьбы М4 х 0,7 мм Yato YT-44841
Доставка по Украине
200 грн
Купить
Vitools
Сверло-метчик HEX 1/4 для резьбы М5 Х 0,8 мм Yato YT-44842
Доставка по Украине
235 грн
227.95 грн
Купить
Vitools
Сверло-метчик HEX 1/4 для резьбы М6 Х 1,0 мм Yato YT-44843
Доставка по Украине
198 грн
192.06 грн
Купить
Vitools
Комбинированное сверло и метчик DEWALT
: размер резьбы #8-32, общая длина 2 1/16 дюйма — 45HE95|DWADT832
DEWALT
- Вещь #
45HE95 - производитель Модель #
DWADT832
UNSPSC #
27112801
- № страницы каталога
2265
2265
Страна происхождения
Китай.
Страна происхождения может быть изменена.
Эти комбинированные инструменты просверливают отверстие и нарезают в нем резьбу за один проход. Они также создают зенковку в верхней части отверстия, что позволяет винту сидеть заподлицо с верхней частью отверстия и помогает предотвратить вздутие материала заготовки, когда винт вставляется в отверстие и затягивается. Эти комбинированные сверла, метчики и зенкеры изготовлены из быстрорежущей стали и обеспечивают хорошую износостойкость при работе с различными материалами, включая черные и цветные металлы.
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
DEWALT
- Вещь #
45HE95 - производитель Модель #
DWADT832
UNSPSC #
27112801
- № страницы каталога
2265
2265
Страна происхождения
Китай.
Страна происхождения может быть изменена.
Эти комбинированные инструменты просверливают отверстие и нарезают в нем резьбу за один проход. Они также создают зенковку в верхней части отверстия, что позволяет винту сидеть заподлицо с верхней частью отверстия и помогает предотвратить вздутие материала заготовки, когда винт вставляется в отверстие и затягивается. Эти комбинированные сверла, метчики и зенкеры изготовлены из быстрорежущей стали и обеспечивают хорошую износостойкость при работе с различными материалами, включая черные и цветные металлы.
Таблица метчиков
Таблица метчиков
Эммануэль Админ •
16 июля 2021 г.
Опубликовано в Диаграммы
Наиболее распространенный способ изготовления внутренней внутренней резьбы — просверлить отверстие меньше основного диаметра, а затем использовать метчик для изготовления резьбы. Это обычно называют нарезным сверлом по размеру резьбы, которую необходимо произвести.
Хороший способ решить, какой диаметр сверла выбрать, — это использовать справочную таблицу сверла для метчиков, как в примерах ниже. NC — Национальная крупная резьба, NF — Национальная тонкая резьба
| размер винта или болта /связи, котор нужно выстучать | Размер сверла | (Ближайшая дробная часть:) | Десятичные дюймы |
| 0-80 НФ | 3/64″ | 3/64″ | .0469 |
| 1-64 НЗ | #53 | — | .0595 |
| 1-72 НФ | #53 | 1/16″ | .0595 |
| 2-56 НЗ | #50 | — | .0700 |
| 2-64 НФ | #50 | — | .0700 |
| 3-48 НЗ | #47 | 5/64″ | .0785 |
| 3-56 НФ | #45 | — | . 0820 |
| 4-36 НР | #44 | — | .0860 |
| 4-40 НЗ | #43 | 3/32 дюйма | .0890 |
| 4-48 НФ | #42 | 3/32 дюйма | .0935 |
| 3–0,60 мм | 2,5 мм | — | .0984 |
| 1/8-40 НР | #38 | — | .1015 |
| 5-40 НЗ | #38 | — | .1015 |
| 5-44 НФ | #37 | — | .1040 |
| 6-32 НЗ | #35 | 7/64″ | .1100 |
| 6-36 НР | #34 | — | .1110 |
| 6-40 НФ | #33 | — | .1130 |
| 6-48 НР | #31 | — | .1200 |
| 4–0,70 мм | 3,4 мм | — | .1338 |
| 4–0,75 мм | 3,4 мм | — | . 1338 |
| 8-32 НЗ | #29 | — | .1360 |
| 8-36 НФ | #29 | 9/64″ | .1360 |
| 8-40 НР | #28 | — | .1405 |
| 3/16-24 НР | #26 | — | .1470 |
| 10-24 НЗ | #25 | 5/32 дюйма | .1495 |
| 3/16-32 НР | #22 | — | .1570 |
| 10-32 НФ | #21 | 5/32 дюйма | .1590 |
| 5–0,90 мм | 4,2 мм | — | .1653 |
| 5–0,80 мм | 4,3 мм | — | .1693 |
| 12-24 НЗ | #16 | 11/64″ | .1770 |
| 12-28 НФ | #14 | 3/16″ | .1820 |
| 12-32 NEF | #13 | — | . 1850 |
| 14-20 НР | #10 | — | .1935 |
| 1/4-20 НЗ | #7 | 13/64″ | .2010 |
| 14-24 НР | #7 | — | .2010 |
| 6–1,00 мм | 5,2 мм | — | .2047 |
| 1/4-24 НР | #4 | — | .2090 |
| 1/4-28 НФ | #3 | 7/32 дюйма | .2130 |
| 1/4-32 NEF | 7/32″ | 7/32″ | .2188 |
| 1/4-40 НР | #1 | — | .2280 |
| 7–1,00 мм | 6,1 мм | 15/64″ | .2401 |
| 5/16-18 НЗ | литр F | 17/64″ | .2570 |
| 8–1,25 мм | 6,9 мм | 17/64″ | .2716 |
| 5/16-24 НФ | лтр.I | — | . 2720 |
| 8–1,00 мм | 7,1 мм | — | .2795 |
| 5/16-32 NEF | 9/32″ | 9/32″ | .2812 |
| 9–1,25 мм | 7,9 мм | — | .3110 |
| 3/8-16 НЗ | 5/16″ | 5/16″ | .3125 |
| 9–1,00 мм | 8,1 мм | — | .3189 |
| 9–0,75 мм | 8,3 мм | — | .3268 |
| 3/8-24 НФ | Литр Q | 21/64″ | .3320 |
| 10–1,50 мм | 8,7 мм | — | .3425 |
| 10–1,25 мм | 8,9 мм | 11/32″ | .3503 |
| 10–1,00 мм* | 9,1 мм | — | .3583 |
| 7/16-14 НЗ | лтр.U | 23/64″ | .3680 |
| 11–1,50 мм | 9,7 мм | — | . 3818 |
| 7/16-20 НФ | 25/64″ | 25/64″ | .3906 |
| 12–1,75 мм | 10,5 мм | — | .4133 |
| 12–1,50 мм | 10,7 мм | 27/64″ | .4212 |
| 1/2-13 НЗ | 27/64″ | 27/64″ | .4219 |
| 12–1,25 мм* | 10,9 мм | 27/64″ | .4291 |
| 1/2-20 НФ | 29/64″ | 29/64″ | .4531 |
| 1/2-24 НР | 29/64″ | 29/64″ | .4531 |
| 14–2,00 мм | 12,2 мм | — | .4803 |
| 9/16-12 НЗ | 31/64″ | 31/64″ | .4844 |
| 14–1,50 мм | 12,7 мм | — | .4999 |
| 14–1,25 мм* | 12,8 мм | — | .5039 |
| 9/16-18 NF | 33/64″ | 33/64″ | . 5156 |
| 5/8-11 НЗ | 17/32″ | 17/32″ | .5312 |
| 16–2,00 мм | 14,2 мм | 35/64″ | .5590 |
| 5/8-18 НФ | 37/64 дюйма | 37/64″ | .5781 |
| 16–1,50 мм | 14,7 мм | — | .5787 |
| 16/11-11 НР | 19/32″ | 19/32″ | .5938 |
| 18–2,50 мм | 15,8 мм | 39/64″ | .6220 |
| 11/16-16 НР | 5/8″ | 5/8″ | .6250 |
| 3/4-10 НЗ | 21/32″ | 21/32″ | .6562 |
| 18–1,50 мм* | 16,8 мм | — | .6614 |
| 3/4-16 НФ | 11/16″ | 11/16″ | .6875 |
| 20–2,50 мм | 17,8 мм | 11/16″ | .7008 |
| 7/8-9 НЗ | 49/64″ | 49/64″ | . 7656 |
| 7/8-14 НФ | 13/16″ | 13/16″ | .8125 |
| 22–1,50 мм | 20,9 мм | — | .8228 |
| 7/8-18 НР* | 53/64″ | 53/64″ | .8281 |
| 24–3,00 мм | 21,4 мм | 53/64″ | .8425 |
| 1,8 НЗ | 7/8″ | 7/8″ | .8750 |
| 24–2,00 мм | 22,3 мм | — | .8779 |
| 1.12 НФ | 59/64″ | 59/64″ | .9219 |
| 1-14 НР | 15/16″ | 15/16″ | .9375 |
| 1 1/8-7 НЗ | 63/64 дюйма | 63/64 дюйма | .9844 |
| 1 1/8-12 НФ | 1 3/64″ | 1 3/64″ | 1.0469 |
| 1 1/4-7 НЗ | 1 7/64″ | 1 7/64″ | 1.1094 |
| 1 1/4-12 НФ | 1 11/64″ | 1 11/64″ | 1. 1719 |
| 1 3/8-6 НЗ | 1 7/32 дюйма | 1 7/32 дюйма | 1.2188 |
| 1 3/8-12 НФ | 1 19/64″ | 1 19/64″ | 1,2969 |
| 1 1/2-6 НЗ | 1 11/32″ | 1 11/32″ | 1.3438 |
| 1 1/2″-12 НФ | 1 27/64″ | 1 27/64″ | 1.4219 |
Для метчика 3/8 дюйма сверло должно иметь диаметр 5/16 дюйма и длину обычно 6 дюймов. Метчик 3/8 дюйма можно использовать для многих проектов «сделай сам» в зависимости от того, какой материал вы используете. Метчик 3/8 дюйма идеально подходит для работы с различными типами металла, а также используется для повторной нарезки застрявшей или поврежденной углеродистой стали. .
Другие распространенные размеры сверл
Метчик 3/8″ имеет различный шаг резьбы. Метчик 3/8″-16 имеет 16 витков на дюйм, а метчик 3/8″-24 имеет 24 витка на дюйма.
Несмотря на то, что оба имеют диаметр 3/8 дюйма, разница в шаге резьбы требует разных размеров сверл для каждого метчика.
Влияет ли материал на размер сверла?
Выбор неправильного размера отверстия и сверла перед нарезанием резьбы для болта может испортить материалы и даже весь проект. Тип используемых материалов влияет не только на размер сверла, но и на глубину отверстия, шаг резьбы и глубину резьбы, используемую для метчика 3/8 дюйма. используйте подручные материалы, чтобы протестировать варианты и найти то, что работает лучше всего.0003
Какой метод сверления лучше?
По возможности рекомендуется использовать сверлильный станок для большей точности. Перфораторы отлично подходят для сверления бетонных материалов, а электрические дрели хорошо работают с деревом. При использовании ручной дрели сохраняйте жесткую стойку и начинайте с более мелкого сверла, поскольку малейшие движения могут сделать отверстие слишком большим в некоторых материалах или сломать сверло.
