Размеры швеллера по ГОСТу: горячекатаного, гнутого
Чтобы сделать прочный каркас, часто используют профильную трубу. Но это не единственный вариант. Есть еще швеллер. За счет наличия ребер жесткости в местах сгибов, он имеет высокую несущую способность, меньший вес и стоимость. А размеры швеллера по ГОСТу позволяют его использовать даже для создания нагруженных конструкций.
Содержание статьи
- 1 Что такое швеллер и его виды
- 1.1 Стандартизованные виды
- 1.2 Расширение ассортимента
- 2 Стандарты
- 3 Сортамент швеллеров горячекатаных по ГОСТ 8240-97
- 3.1 Размеры и вес катаных швеллеров У
- 3.2 Специальные катаные швеллеры С: габариты и масса одного метра
- 3.3 Таблица размеров швеллера с параллельными полками (без уклона) серия П
- 3.4 Сортамент катаных швеллеров группы Э (эконом) с размерами и весом
- 3.5 Легкий швеллер (серия Л)
- 4 Размеры швеллера по ГОСТу гнутого типа
- 4.1 Размеры с одинаковыми полками «от» и «до»
- 4.
2 Габариты разнополочного
- 5 Обозначение на чертежах
Что такое швеллер и его виды
Швеллером называют фасонный металлопрокат П-образной формы, который делают из черной и легированной стали. Основное свойство — высокая устойчивость к вертикальным изгибающим нагрузкам. Она ниже, чем у двутавровых балок, но и по цене швеллер не такой дорогой, да и масса меньше.

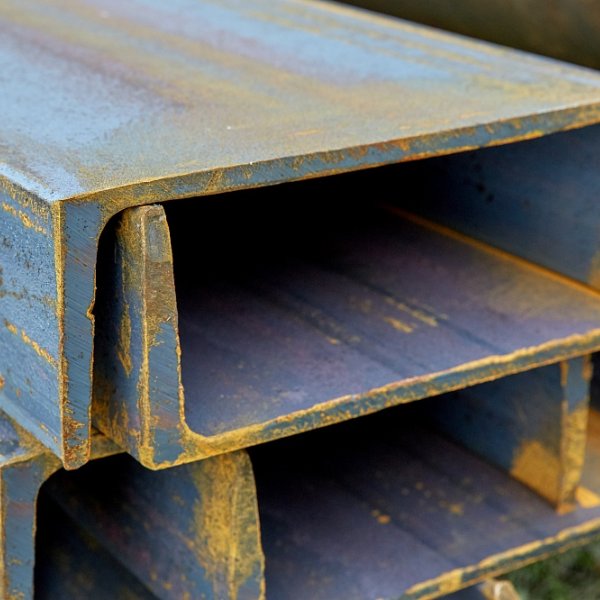

Так выглядит швеллер
Кстати, полочками у швеллера называют «ножки» буквы «П», а перемычку между ними называют спинкой. А номер швеллера (цифра, которая стоит после условного обозначения) отражает его высоту (ширину спинки).
Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны.
В общем, область применения широкая.
Стандартизованные виды
По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.
Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.
Виды швеллеров по способу изготовления и сечению
У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.
Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной.
У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.
Расширение ассортимента
Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.
Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.
Бывают еще швеллеры с перфорацией из алюминия
Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией.
Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.
Некоторые размеры алюминиевого швеллера
Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.
Стандарты
Нормативов, которые прописывают разные виды и типы швеллеров девять штук. В них перечисляется полностью весь сортамент, технические условия и обозначения. Но большая часть — специальные виды и типы, которые делают по заказам предприятий. В продажу они не поступают, да и не нужны они на обычной стройке или в хозяйстве. Например, ГОСТ 21026-75 описывает специфические швеллеры для горнодобывающей промышленности.
Они отличаются отогнутыми полками. В стандартах 5267 описаны разновидности для вагоностроения.
Список ГОСТов, которые регулируют и описывают сортамент и размеры швеллеров
Параметры швеллеров «широкого применения» прописаны в трех стандартах.
- ГОСТ 8240-97 (взамен старого 8240-89). В нем перечислен сортамент и размеры горячекатаных.
- Размеры и параметры гнутых прописаны:
- ГОСТ 8278 — с равными по длине полочками
- ГОСТ 8281 — с полками разной длины.
В этих документах описаны размеры швеллера по ГОСТу, вес, технические параметры и допустимые отклонения. Обратите внимание, несущая способность не пишется, так как сильно зависит от того, как укладывается швеллер. Максимальная нагрузка рассчитывается для каждого конкретного случая, поэтому таблиц с такими данными нет.
Сортамент швеллеров горячекатаных по ГОСТ 8240-97
Основная область применения катаного швеллера — создание и усиление несущих конструкций. Поэтому требуется точно придерживаться параметров.
Нормативы описывают все значения, вплоть до допустимых отклонений. Обычно они составляют не более нескольких процентов от параметра, но существуют и исключения.
Предельные отклонения по размерам для горячекатаного швеллера
Также обратите внимание, что вес швеллера дан справочный. То есть, он рассчитан для стали определенной марки. В стандартах ее плотность составляет 7,85 г/см³. Для более плотной стали вес будет больше, для более пористой меньше. Точная масса должна быть указана производителем, как и марка стали и ее плотность. Швеллеры изготавливают длиной от 2 до 12 метров, могут быть и более длинные.
Закругления и уклоны полок также в ГОСТах есть, но они даны для построения профиля, а не для контроля. Для потребителей эта информация не требуется, так что в свои таблицы мы ее не включили.
Пример использования швеллера: обвязка фундамента
Особой маркировки нет. Указывается просто высота изделия в сантиметрах, далее стоит буква, которая обозначает тип сечения и группу. Например, швеллер 6,5Э (высота спинки 6,5 см, группа эконом, а остальные размеры швеллера по ГОСТу смотрим в таблице), 12П или 12У — эти изделия имеют высоту 12 см, но один имеет параллельные полочки (это который 12П), другой с уклоном (12У).
Кроме этих цифр может указываться еще класс точности. Других параметров — длины полок, толщины спинки и полок — в обозначении нет. Поэтому для этого вида металлоизделий нужны таблицы с размерами. Ниже они расписаны по классам.
Размеры и вес катаных швеллеров У
Швеллер У отличается тем, что его полочки от спинки к концам становятся все тоньше. Вот это плавное уменьшение толщины и называется уклоном. Если посмотрите внимательно на чертежи профиля У и П, увидите в чем разница.
Еще раз посмотрите на отличия швеллеров У и П
| Номер швеллера серии У | Высота спинки, мм | Ширина полок, мм | Толщина спинки, мм | Толщина полок, мм | Вес 1 метра, кг |
|---|---|---|---|---|---|
| 5У | 50 | 32 | 4,4 | 7,0 | 4,84 |
| 6,5У | 65 | 36 | 4,,4 | 7,,2 | 5,90 |
| 8У | 80 | 40 | 4,5 | 7,4 | 7,05 |
| 10У | 100 | 46 | 4,5 | 7,6 | 8,59 |
| 12У | 120 | 52 | 4,8 | 7,8 | 10,4 |
| 14У | 140 | 58 | 4,9 | 8,1 | 12,3 |
| 16У | 160 | 64 | 5,0 | 8,4 | 14,2 |
| 16аУ | 160 | 68 | 5,0 | 9,0 | 15,3 |
| 18У | 180 | 70 | 5,1 | 8,7 | 16,,3 |
| 18аУ | 180 | 74 | 5,1 | 9,3 | 17,4 |
| 20У | 200 | 76 | 5,2 | 9,0 | 18,4 |
| 22У | 220 | 82 | 5,4 | 9,5 | 21,0 |
| 24У | 240 | 90 | 5,6 | 10,0 | 24,0 |
| 27У | 270 | 95 | 6,0 | 10,5 | 27,7 |
| 30У | 300 | 100 | 6,5 | 11,0 | 31,8 |
| 33У | 330 | 105 | 7,0 | 11,7 | 36,5 |
| 36У | 360 | 110 | 7,5 | 12,6 | 41,9 |
| 40У | 400 | 115 | 8,0 | 13,5 | 48,3 |
Высота катаных швеллеров У от 50 мм до 400 мм, ширина полок от 32 мм до 115 мм.
Стандартный сортамент и вес перечислены в таблице.
Специальные катаные швеллеры С: габариты и масса одного метра
На базе сортамента с уклоном, выпускаются специальные швеллеры. Они имеют один или несколько отличающихся параметров. В некоторых случаях увеличена длина полочки, в других разница в толщине. В общем, если вам нужен швеллер с уклоном, но в серии У вы не нашли подходящие габариты, смотрите еще серию С.
| Номер швеллера серии С | Высота спинки, мм | Ширина полок, мм | Толщина спинки, мм | Толщина полок, мм | Вес 1 метра, кг |
|---|---|---|---|---|---|
| 8С | 80 | 45 | 5,5 | 9,0 | 9,26 |
| 14С | 140 | 58 | 6,0 | 9,5 | 14,53 |
| 14СА | 140 | 60 | 8,0 | 9,5 | 16,72 |
| 16С | 160 | 63 | 6,5 | 10,0 | 17,53 |
| 16Са | 160 | 65 | 8,5 | 10,0 | 19,74 |
| 18с | 180 | 68 | 7,0 | 10,5 | 20,20 |
| 18Са | 180 | 70 | 9,0 | 10,5 | 23,00 |
| 18Сб | 180 | 100 | 8,0 | 10,5 | 26,72 |
| 20С | 200 | 73 | 7,0 | 11,0 | 22,63 |
| 20Са | 200 | 75 | 9,0 | 11,0 | 25,77 |
| 20Сб | 200 | 100 | 8,0 | 11,0 | 28,71 |
| 24С | 240 | 85 | 9,5 | 14,0 | 34,9 |
| 26С | 260 | 65 | 10,0 | 16,0 | 34,61 |
| 26Са | 260 | 65 | 10,0 | 11,0 | 39,72 |
| 30С | 300 | 85 | 7,5 | 13,5 | 34,44 |
| 30Са | 300 | 87 | 9,5 | 13,5 | 39,15 |
| 30Сб | 300 | 89 | 11,5 | 13,5 | 43,86 |
Наиболее ходовые размеры те, которые значительно отличаются от стандарта.
Например, швеллер 18Сб имеет полки длиной 100 мм, в то время как стандартный вариант — 18У всего 70 мм. Толще стали и спинка, и полочки: 8 мм и 10,5 мм против 5,1 мм и 8,7 мм в базовой серии. Как видим, разница существенная. Швеллер 18Сб более мощный, чем базовый вариант — 18У.
Таблица размеров швеллера с параллельными полками (без уклона) серия П
Швеллер П имеет толщину полок одинаковую по всей длине. Только к концу они плавно закругляются. Радиус закругления не контролируется, так как не имеет принципиального значения.
Сечение швеллера П. Размеры швеллера по ГОСТу в таблицах
| Номер швеллера серии П | Высота спинки, мм | Ширина полок, мм | Толщина спинки, мм | Толщина полок, мм | Вес 1 метра, кг |
|---|---|---|---|---|---|
| 5П | 50 | 32 | 4,4 | 7,0 | 4,84 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 5,90 |
| 8П | 80 | 40 | 4,5 | 7,4 | 7,05 |
| 10П | 100 | 46 | 4,5 | 7,6 | 8,59 |
| 12П | 120 | 52 | 4,8 | 7,8 | 10,4 |
| 14П | 140 | 58 | 4,9 | 8,1 | 12,3 |
| 16П | 160 | 64 | 5,0 | 8,4 | 14,2 |
| 16аП | 160 | 68 | 5,0 | 9,0 | 15,3 |
| 18П | 180 | 70 | 5,1 | 8,7 | 16,,3 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 17,4 |
| 20П | 200 | 76 | 5,2 | 9,0 | 18,4 |
| 22П | 220 | 82 | 5,4 | 9,5 | 21,0 |
| 24П | 240 | 90 | 5,6 | 10,0 | 24,0 |
| 27П | 270 | 95 | 6,0 | 10,5 | 27,7 |
| 30П | 300 | 100 | 6,5 | 11,0 | 31,8 |
| 33П | 330 | 105 | 7,0 | 11,7 | 36,5 |
| 36П | 360 | 110 | 7,5 | 12,6 | 41,9 |
| 40П | 400 | 115 | 8,0 | 13,5 | 48,3 |
Если сравните две таблицы, увидите, что размеры швеллера по ГОСТу У и П типа одной высоты ничем не отличаются.
Одинаковы все параметры. Абсолютно все. Даже вес одного метра. Разница именно в форме полок. Причем частники чаще выбирают параллельные полки. На ровные полки плотно укладывается любой материал, нет проблем с соединением.
Сортамент катаных швеллеров группы Э (эконом) с размерами и весом
Швеллеры с прямыми полочками есть также серии Э — эконом. От серии П они отличаются чуть меньшей толщиной спинки. Остальные параметры кроме веса без изменений. Вес, естественно, немного меньше.
| Номер швеллера серии Э | Высота спинки, мм | Ширина полок, мм | Толщина спинки, мм | Толщина полок, мм | Вес 1 метра, кг |
|---|---|---|---|---|---|
| 5Э | 50 | 32 | 4,2 | 7,0 | 4.79 |
| 6,5Э | 65 | 36 | 4,2 | 7,2 | 5.82 |
| 8Э | 80 | 40 | 4,2 | 7,4 | 6.92 |
| 10Э | 100 | 46 | 4,2 | 7,6 | 8. 47 |
| 12Э | 120 | 52 | 4,5 | 7,8 | 10.24 |
| 14Э | 140 | 58 | 4,6 | 8,1 | 12.15 |
| 16Э | 160 | 64 | 4.7 | 8,4 | 14.01 |
| 18Э | 180 | 70 | 4.8 | 8,7 | 16,,.01 |
| 20Э | 200 | 76 | 4.9 | 9,0 | 18,07 |
| 22Э | 220 | 82 | 5.1 | 9,5 | 20.69 |
| 24Э | 240 | 90 | 5.3 | 10,0 | 23.69 |
| 27Э | 270 | 95 | 5.8 | 10,5 | 27,37 |
| 30Э | 300 | 100 | 6.3 | 11,0 | 31,35 |
| 33Э | 330 | 105 | 6.9 | 11,7 | 36,14 |
| 36Э | 360 | 110 | 7.4 | 12,6 | 41,53 |
| 40Э | 400 | 115 | 7.9 | 13,5 | 47. 97 |
Стоит сказать, что значительного влияния на несущую способность уменьшение толщины спинки не оказывает. А вот масса снижается. Так что это действительно экономный швеллер. И в плане металла, и в плане цены. Меньше материалоемкость — меньше стоимость. Если есть нужда сэкономить, можно купить швеллер Э.
Легкий швеллер (серия Л)
Облегченный швеллер Л пригодится в тех конструкциях, где нагрузка не так велика. Он также имеет параллельные полки, но они короче и тоньше. Более тонкая и спинка. А это значит, что облегченная серия имеет и меньший вес и, как следствие, меньшую несущую способность. Но большие нагрузки в частном секторе не так часто встретишь, так что швеллер Л для частного строительства подходит даже больше. Но несущую способность лучше просчитывать.
| Номер швеллера серии Л | Высота спинки, мм | Ширина полок, мм | Толщина спинки, мм | Толщина полок, мм | Вес 1 метра, кг |
|---|---|---|---|---|---|
| 12Л | 120 | 30 | 3,0 | 4,8 | 5,02 |
| 14Л | 140 | 32 | 3,2 | 5,6 | 5,94 |
| 16Л | 160 | 35 | 3,4 | 5,3 | 7,10 |
| 18Л | 180 | 40 | 3,6 | 5,6 | 8,49 |
| 20Л | 200 | 45 | 3,8 | 6,0 | 10,12 |
| 22Л | 220 | 50 | 4,0 | 6,4 | 11,86 |
| 24Л | 240 | 55 | 4,2 | 6,8 | 13,66 |
| 27Л | 270 | 60 | 4,5 | 7,3 | 16,3 |
| 30Л | 300 | 65 | 4,8 | 7,3 | 19,07 |
Давайте для примера сравним швеллер 14Л и 14П.
- 14Л имеет следующие размеры полок: длину 32 мм и толщину 5,6 мм. Толщина спинки 3,2 мм.
- 14П габариты: при длине полок 58 мм и их толщине 8,1 мм, толщина спинки 4,9 мм.
Разница более чем значительная. Она отражается и в весе: метр 14П весит 12,3 кг , а погонный метр 14Л — 5,94 кг. В два раза меньше. Это влияет на стоимость проката (естественно), на стоимость доставки. К тому же более легкий, его проще переносить, поднимать и т.д. Но 3,2 мм — это ближе к тонкому металлу. Это значит, что вы должны уметь варить тонкий металл.
Размеры швеллера по ГОСТу гнутого типа
Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.
Чертеж швеллера гнутого с равными и разными полками
Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины.
Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.
Размеры с одинаковыми полками «от» и «до»
Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.
Фото гнутого швеллера. Обратите внимание на место изгиба. Оно плавное. Это отличительная черта гнутого варианта
Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие.
Размеры швеллера по ГОСТу могут быть такими:
- Сталь углеродистая кипящая и полуспокойная:
- высота 25-410 мм,
- длина полок 26-180 мм,
- толщина 2,0 — 8,0 мм.
- Сталь углеродистая спокойная и низколегированная:
- высота 25-310 мм,
- длина полок 26-160 мм,
- толщина 2,0 — 8,0 мм.
Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках. Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.
Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.
Габариты разнополочного
Что касается разнополочного варианта, его также изготавливают из тех же сортов стали.
Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.
Еще один вариант применения — каркас лестницы из швеллера
Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:
- высота 32 — 300 мм;
- длина полок:
- длинной 22 — 160 мм,
- короткой 12 — 90 мм,
- толщина швеллера 2,0 — 8,0 мм.
Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.
Обозначение на чертежах
Особого графического значка для обозначения швеллера нет. На чертежах любой прокат обозначается просто линией. Рядом может стоять буквенное обозначение или его часть, которая важна именно для этого участка или узла.
В примере ниже стоят буквы ШБ, что обозначает, что металлопрокат требуется класса Б. Конкретные марки материала указываются в спецификации. Там прописывается ГОСТ и размер. Например, ГОСТ 8240-97, швеллер 12П. Это значит, что применяется катаный высотой спинки 120 мм и параллельными полками.
Пример чертежа с использованием швеллера, его обозначение
В других случаях, когда на чертежах подробно отображаются какие-то сложные узлы, швеллер в разрезе обозначают именно так, как он выглядит: буквой «П». Разворачивают его так, как он должен быть уложен.
Обозначение швеллера на чертежах узлов, если он расположен в поперечном сечении
Конкретно размеры прописываются в спецификации. Все указывается понятно. Подобная форма записи обозначает катаный тип. Для гнутого были бы указаны параметры полок. Например, там стояло бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами.
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
0
6
Балка и швеллер изготавливаются согласно техническим условиям:
pdf
pdfразмеров изображений YouTube 2022 | Советы по дизайну
Если вы хотите зарекомендовать себя как серьезного создателя контента, вам обязательно нужно разработать фирменные изображения для своего канала YouTube. Сделайте свою главную страницу канала безупречной с правильными размерами изображений YouTube для миниатюр, обложки канала, концовок и многого другого. В этой статье вы найдете все правильные размеры YouTube, а также советы по использованию инструментов PicMonkey для создания потрясающих дизайнов.
2022 Размеры изображений YouTube
Больше не беспокойтесь при создании шедевров для YouTube — вот ВСЕ правильные размеры изображений YouTube (в пикселях).
Миниатюр на YouTube: 1280 x 720 PX
Значок канала YouTube: 800 x 800 PX
YouTube Intro: 1920 x 1080 PX
YouTube: 1920 x 1080 PX
- 2 You
Как изменить размер для YouTube с помощью инструмента «Кадрирование» PicMonkey
Когда вы кадрируете изображение, вы удаляете его часть для достижения желаемого размера.
Используйте кадрирование, когда знаете, что у вас есть свободное место; то есть ваше изображение больше по крайней мере с одной стороны, и то, что вы обрезаете, не окажет негативного влияния на окончательный вид изображения.
Чтобы использовать Crop:
Откройте изображение в PicMonkey.
Нажмите Обрезать холст на вкладке «Редактирование».
Нажмите на значок курсора (⌄) в правой части раскрывающегося меню «Соотношение сторон» и выберите нужный размер.
Переместите рамку обрезки, чтобы выбрать другое размещение изображения, если это необходимо.
Щелкните Применить , чтобы сохранить изменения.
Как изменить размер для YouTube с помощью инструмента PicMonkey Resize
В то время как обрезка удалит часть вашего изображения, изменение размера либо растягивает, либо уменьшает его, чтобы соответствовать новым размерам. Это удобный инструмент, если вы не хотите потерять какую-либо часть своего дизайна; однако имейте в виду, что увеличение изображения по сравнению с его первоначальным размером может поставить под угрозу его качество.
Чтобы изменить размер:
Откройте изображение в PicMonkey.
Нажмите Изменить размер во вкладке «Правки».
Введите нужные размеры в поля ширины и высоты.
Щелкните Применить , чтобы сохранить изменения.
Профессиональный совет: Когда вы вводите свои размеры, вы можете заметить, что одно поле меняет свой размер, когда вы вводите значение в другое поле. Это потому, что изображение пытается сохранить свои первоначальные пропорции. Вы можете остановить это вручную, нажав кнопку звено цепи значок (соблюдайте пропорции), но итоговое изображение, скорее всего, будет искажено. Мы не рекомендуем это.
Правильный выбор размера обложки канала YouTube
Создание обложки канала YouTube — ценная операция. Есть сам дизайн, но также вопрос размеров. YouTube рекомендует 2560 x 1440 пикселей. Считается, что это лучше всего подходит для настольных компьютеров, но как насчет людей, посещающих ваш канал с других устройств? Вот почему вам нужно учитывать меньшие размеры и дизайн в «безопасной зоне».
Вы можете использовать один из наших шаблонов обложки канала YouTube или начать с чистого листа — оба фактора в этой «безопасной зоне», так что вам никогда не придется беспокоиться о том, что ваш дизайн выглядит странно на разных устройствах.
И если вам когда-либо так нравился дизайн, что вы хотели бы использовать его в нескольких форматах, тогда пришло время познакомиться с одним из самых волшебных инструментов: Smart Resize.
Как изменить размер изображений YouTube с помощью инструмента Smart Resize от PicMonkey
Мы можем быть предвзятыми, но Smart Resize действительно является вершиной удивительности. Функция Smart Resize, доступная для подписчиков PicMonkey Pro, позволяет создавать несколько версий дизайна за считанные секунды. Это идеально, если вы хотите увидеть, как дизайн выглядит в разных форматах, и использовать его на разных платформах.
Чтобы использовать Smart Resize в PicMonkey:
Когда ваш дизайн открыт, нажмите Smart Resize на верхней панели инструментов.
Выберите нужные размеры.
Щелкните Изменить размер , чтобы изменить исходное изображение до нового размера, или Скопировать и изменить размер , чтобы сохранить исходное изображение как есть.
Check Hub — там появятся все ваши изображения нового размера!
Не бойтесь, занятые дизайнеры. С PicMonkey Mobile вы можете редактировать миниатюры YouTube, значки каналов и обложки каналов (обложки) на ходу. Начните с чистого холста заданного размера или загрузите свою фотографию, коснитесь Обрежьте и найдите правильный размер изображения YouTube. Нажмите на галочку , когда закончите!
Готовы проектировать на ходу?
Загрузите мобильное приложение PicMonkey!
Настройте этот шаблон в PicMonkey.
На случай, если вы забыли, у PicMonkey есть сотни готовых шаблонов YouTube с заданными размерами, которые ждут вашего творчества.
Для использования шаблона:
View all YouTube templates in PicMonkey, or jump right to what you need:
YouTube channel art templates
YouTube thumbnail templates
YouTube intro templates
YouTube outro templates
Замените свои собственные изображения и текст.
Расширьте возможности персонализации с помощью модных фотоэффектов и запоминающихся текстовых эффектов, таких как «Контур» и «Тень».
Загрузите свой дизайн и загрузите его на YouTube; Вы также можете загрузить обложку канала и эскизы напрямую из PicMonkey! (Подробнее об этом ниже.)
Профессиональный совет: Хотя мы уверены, что вы найдете шаблон YouTube, который вам нравится, вам НЕ ОБЯЗАТЕЛЬНО использовать что-то конкретное для YouTube. Если есть другой шаблон , который зовет вас, возьмите его, а затем задействуйте возможности Smart Resize — EZ.
Вы можете поделиться своими миниатюрами YouTube или художественными баннерами каналов прямо из PicMonkey на YouTube.
Чтобы экспортировать дизайн на YouTube:
Убедитесь, что у вас есть подтвержденная учетная запись YouTube. Если вы этого не сделаете, эта функция не будет работать для вас. Подробнее о подтверждении аккаунта YouTube.
В PicMonkey нажмите Поделиться на верхней панели инструментов. Выберите «Значок YouTube» или «Баннер канала YouTube». Вам будет предложено подключить свою учетную запись YouTube, чтобы поделиться.
Обратите внимание, что ваша миниатюра или обложка канала должны быть правильного размера, иначе опция экспорта будет недоступна.
Дополнительную информацию об отправке дизайнов на YouTube с PicMonkey см. по адресу: Публикация на YouTube в виде эскиза или баннера
Снова нужны все размеры изображений YouTube? Вот и да!
2022 Размеры изображений YouTube
| Тип изображения YouTube | Размеры в пикселях |
|---|---|
| YouTube Banner / Channel Art | 2560 x 1440 |
| YouTube Thumbnail | 1280 x 720 |
| YouTube Channel icon | 800 x 800 |
| YouTube Intro | 1920 x 1080 |
| YouTube Outro | 1920 x 1080 |
| Медийная реклама YouTube | 300 x 250 |
| Оверлей YouTube | 480 x 70 |
Руководство по размерам YouTube | Шаблоны Vectornator
%table%
Графика | Оптимальное изображение | Максимальный размер файла
Миниатюра видео | 1280 x 720 пикселей | 2MB
Обложка канала | 2560 x 1440 пикселей | 6MB
Фото профиля | 800 х 800 пикселей | 2MB
%table%
Создание привлекательных и релевантных видео всегда должно быть вашим приоритетом.
Однако иногда их может быть недостаточно. У вас должны быть статические изображения, которые точно представляют бренд вашего канала, и они должны быть интересными и привлекательными для вашей аудитории.
У успешного канала YouTube должны быть миниатюры, привлекающие внимание пользователя. Он должен заставить их нажать на ваше видео, а не на десятки других.
Миниатюра – это отдельное изображение, которое дает зрителю предварительное представление о том, о чем ваше видео, прежде чем он нажмет кнопку воспроизведения, чтобы просмотреть его. Это также предварительный просмотр, который они увидят, когда ваше видео будет опубликовано в социальных сетях.
Поскольку ваша собственная миниатюра YouTube также отображается в результатах поиска Google и при публикации на других платформах, очень важно уделить внимание созданию отличной миниатюры видео.
Если вы не экспортируете миниатюры с минимальными размерами изображения, вам будет сложно оптимизировать предварительный просмотр видеоконтента.
Вы уже тратите много времени на использование хороших методов поисковой оптимизации, чтобы ваше видео занимало высокие позиции в результатах поиска Google? Затем, потратив некоторое дополнительное время на то, чтобы убедиться, что ваша собственная миниатюра имеет правильный размер, вы не пропустите клики, которые в противном случае могли бы быть вашими.
Если вы планируете увеличить масштаб видеомаркетинга с помощью тизеров вашего продукта, рекомендуется воздержаться от добавления автоматически создаваемого эскиза. Выбор избранного изображения, которое добавляет фактор любопытства, или создание миниатюры с нуля окупятся в долгосрочной перспективе.
Вот почему мы создали это руководство по размерам для YouTube. Мы покажем вам правильный размер изображения для ваших миниатюр видео на YouTube и обложки канала.
Мы также обсудим максимальный размер, идеальные размеры, минимальные размеры и идеальное соотношение сторон для создания идеального миниатюрного изображения.
Вам также следует обратить внимание на рекомендации YouTube по видео, в которых рассказывается, что вы можете и чего не можете делать как создатель видео на их платформе.
Хотите облегчить себе задачу? Мы рекомендуем использовать пресеты Vectornator для создания миниатюр видео с идеальными размерами. Никаких Photoshop, Canva, Snappa или любых других дизайнерских инструментов не требуется!
Размер миниатюры YouTube
Согласно странице поддержки Google, идеальный размер миниатюры YouTube должен быть 1280 пикселей в ширину и 720 пикселей в высоту. Это то же самое, что и стандартное разрешение видео 720p.
Минимально допустимая ширина — 640 пикселей.
Соотношение сторон должно быть 16:9.
Это может показаться больше, чем вы думаете, для изображения, которое обычно отображается таким маленьким, но это имеет смысл: в конце видео, когда появляются новые видео в качестве рекомендаций о том, что смотреть дальше, миниатюра отображается в большего размера.
Изображение для предварительного просмотра также будет использоваться для встроенного проигрывателя на веб-сайтах.
В идеале вы хотите создать миниатюру YouTube, которая хорошо выглядит в обоих размерах.
Что касается формата изображения, эскиз должен быть в одном из следующих форматов: GIF, JPG, JPEG, BMP или PNG. Максимально допустимый размер файла составляет 2 МБ.
Советы для миниатюр видео YouTube
- Изображение, которое вы добавляете к миниатюре, должно отлично смотреться не только для тех, кто смотрит на него на маленьком дисплее, но также должно быть создано с достаточно высоким разрешением, чтобы при этом выглядеть чистым. и четкость при отображении в большем размере.
- Создайте собственную миниатюру видео, которая будет бросаться в глаза и привлечет внимание потенциального зрителя.
- Старайтесь не использовать в миниатюре вводящее в заблуждение изображение. Это разочарует зрителей и может даже привести к увеличению количества дизлайков. Так что будьте осторожны с изображением, которое вы выбираете для своей миниатюры.
- Убедитесь, что видео сбалансировано и не является кликбейтом. Очень важно понимать свою аудиторию и создавать видеоконтент, который понравится именно вашей аудитории.
Так что будьте осторожны с изображением, которое вы выбираете для своей миниатюры.Как создать следующую миниатюру YouTube
Если вы не установите миниатюру для своего видео, YouTube просто сделает случайный скриншот из вашего видео и использует его.
Мы не рекомендуем этого делать.
Зачем оставлять все на волю случая, если у вас есть несколько способов оптимизировать их самостоятельно? Давайте посмотрим, как можно персонализировать предварительный просмотр видеоизображения:
1. Выберите один из трех вариантов
После загрузки видео YouTube позволит вам выбрать один из трех автоматически сгенерированных вариантов. Итак, если вы недовольны исходной случайной миниатюрой, созданной YouTube, самый быстрый способ исправить это — выбрать один из трех доступных вариантов.
Вы можете просто выбрать тот, который наиболее подходит для данного конкретного видео. Это займет у вас всего пару секунд. Это легко исправить, если у вас нет времени создавать миниатюру видео с нуля.
2. Используйте YouTube Studio в своих интересах
Еще одна вещь, которую вы можете сделать, это выбрать миниатюру одного из видеокадров, который лучше всего «обобщает» все ваше видео. После этого вы можете отредактировать выбранное вами миниатюрное изображение, а затем загрузить миниатюру на обложку видео.
Вы можете сделать то же самое на мобильном телефоне через приложение YouTube Studio. Этот вариант также легко исправить, так как он требует от вас редактирования только одного кадра и его повторной загрузки.
3. Создание собственной миниатюры
Чтобы создать еще более эффективную миниатюру, мы рекомендуем использовать инструменты графического дизайна в ваших интересах, чтобы создать привлекательную миниатюру видео YouTube с фирменной символикой.
Как вы, возможно, уже знаете, конкуренция на YouTube очень высока. Итак, чтобы быть на шаг впереди своих конкурентов, лучшие создатели YouTube создают собственные миниатюры для YouTube.
Они также используют уникальные дизайнерские приемы, чтобы привлечь зрителей с помощью миниатюр на YouTube. Некоторые используют яркие цвета, некоторые используют броские заголовки, а другие создают удобные для рекламодателей миниатюры, оптимизированные для монетизации.
4. Используйте инструмент для создания эскизов
Вы также можете создать очень крутой дизайн для эскизов, используя инструмент для создания эскизов, чтобы создать привлекающую внимание миниатюру.
Перво-наперво: вам нужен инструмент для создания дизайна. Многие пользователи YouTube, такие как Уилл Патерсон, используют Vectornator, и мы можем только порекомендовать попробовать!
Создать миниатюру YouTube в Vectornator очень просто! Когда вы создаете новый проект, выберите шаблон миниатюры YouTube в параметрах предустановленных социальных сетей.
Затем ваша монтажная область будет автоматически настроена на идеальные размеры миниатюр.
Теперь вы можете дать волю своему творчеству. Некоторые рекомендации, которые вы могли бы иметь в виду: Используйте заголовок видео на изображении, чтобы визуально передать содержание видео.
Использование контрастных цветов или даже пробелов в сочетании с неподвижным изображением из видео может выделить миниатюру при первом впечатлении.
Когда вы закончите работу над изображением, вы можете выбрать один из множества типов файлов изображений, чтобы сохранить миниатюру.
Независимо от того, какие «трюки» вы выберете, помните, что эти четыре вещи всегда гарантируют, что ваша миниатюра будет работать хорошо:
- Использование крупных планов лиц людей
- Использование миниатюры с высоким разрешением
- Использование изображений, которые выглядят великолепно, независимо от того, большой или маленький экран
- Добавление миниатюры, которая лучше всего представляет видеоконтент, которым вы делитесь
Помните: всегда соблюдайте Принципы сообщества YouTube при создании и загрузке миниатюр!
Еще одна вещь, о которой следует помнить, — это быть последовательным.
Если вы представляете бренд или организацию или управляете профилем компании на YouTube, вы должны соответствовать своему брендингу и используемым графическим элементам.
В этом случае важна согласованность. Последовательный брендинг не только облегчит вашей аудитории узнавание ваших видео, но и будет хорошо смотреться на вашем канале, когда они отображаются целиком.
Канал Vectornator на YouTube. Источник изображения: YouTube
Если у вас есть личный канал, вам не обязательно быть последовательным, и вы можете больше экспериментировать с различными стилями, пока не найдете тот, который лучше всего подходит для контента, который вы создаете.
Размер обложки канала YouTube
Еще одним важным статическим изображением для вашего канала YouTube является обложка вашего канала, также называемая баннером YouTube или обложкой. Как основное произведение искусства на главной странице вашего канала, очень важно, чтобы оформление вашего канала привлекало внимание и использовало высококачественные изображения или элементы дизайна.
Обложка канала YouTube — это первое, что увидят посетители вашего профиля, как только попадут на ваш канал. Убедившись, что баннер выглядит аккуратно и профессионально, ваш канал будет выглядеть более привлекательным в целом и побудит людей узнать больше и нажать на ваши видео.
В идеале размеры баннера YouTube должны быть 2560 пикселей в ширину и 1440 пикселей в высоту. И да, у нас в Vectornator есть пресет для этого!
Минимальные размеры для загрузки: 2048 пикселей в ширину и 1152 пикселя в высоту с соотношением сторон 16:9. Максимально допустимый размер файла составляет 6 МБ.
Советы по созданию обложки YouTube
- Важно помнить, что ваш баннер будет отображаться разной ширины в зависимости от того, какое устройство использует зритель. Вот почему вам нужно выбрать дизайн, который будет отлично смотреться, независимо от того, на каком устройстве люди его просматривают.
- Убедитесь, что важная информация на вашем баннере размещена в центре. Если вы поместите детали слишком близко к краям изображения, некоторые элементы дизайна могут быть обрезаны, например, при просмотре на мобильных устройствах. Изображение вашего баннера также будет по-разному отображаться на экранах телевизоров. Обычно большие изображения обрезаются, поэтому обратите на них пристальное внимание.
- Создайте единую тему со всеми элементами вашего канала. Иногда сохранение классической версии оформления канала YouTube — не лучшая идея. Добавление этого «отдельного элемента» к вашему баннеру YouTube придаст вашему профилю более индивидуальный характер и сделает вас и ваш бренд более узнаваемыми.
- Попробуйте сделать так, чтобы изображение вашего профиля и цвет фона в обложке вашего канала YouTube хорошо совпадали.
Если вы поместите детали слишком близко к краям изображения, некоторые элементы дизайна могут быть обрезаны, например, при просмотре на мобильных устройствах. Изображение вашего баннера также будет по-разному отображаться на экранах телевизоров. Обычно большие изображения обрезаются, поэтому обратите на них пристальное внимание.Иногда изображение профиля с использованием яркого цвета, контрастирующего с обложкой, может выглядеть великолепно, если поддерживается сбалансированная цветовая насыщенность и цветовая схема.
Простой способ изменить размер изображений для вашего баннера — использовать редактор изображений на вашем компьютере.
Например, на компьютерах Apple есть предварительный просмотр, а на компьютерах с Windows — опция Microsoft Photos. Любой из них может помочь вам изменить размер ваших изображений просто и быстро.
Еще более простой способ создать изображение баннера YouTube — использовать инструмент Vectornator. С Vectornator вы можете опробовать разные версии своего баннера, чтобы убедиться, что ваша информация видна на всех устройствах, будь то телевизор, мобильное или настольное устройство. Мы включили это в наш пакет шаблонов для вас!
Размер изображения профиля YouTube
Наконец, вам нужно создать изображение профиля YouTube. Это также известно как логотип канала. Это круглый значок, который отображается на главной странице вашего канала и отображается рядом с названием вашего канала под вашими видео.
Изображение вашего профиля также отображается рядом с названием вашего канала на боковой панели ваших подписчиков.
Как видите, изображение профиля будет отображаться в разных местах.
Он также будет отображаться, когда вы комментируете видео на YouTube. Поскольку это первое, что люди видят перед тем, как нажать на ваш профиль, изображение профиля служит «знакомством» с вашим профилем.
Изображение вашего профиля должно хорошо вписываться в общий дизайн.
Если вы управляете профилем компании и хотите использовать свой логотип внутри изображения профиля, убедитесь, что ваш логотип хорошо сочетается с круглой обрезкой.
Идеальный размер фотографии профиля YouTube — 800 пикселей в ширину и 800 пикселей в высоту. Как упоминалось ранее, он будет отображаться в виде круга с такими размерами, а не квадрата.
Квадратное или круглое изображение с размерами 98 пикселей в ширину и 98 пикселей в высоту также должно хорошо подойти для изображения профиля. Максимально допустимый размер файла составляет 2 МБ.
Формат файла изображения JPG или GIF, BMP и PNG являются допустимыми форматами файлов. Однако в настоящее время анимированные GIF-файлы не поддерживаются.
Как и в других социальных сетях, изображение профиля будет закрывать левый нижний угол изображения обложки на рабочем столе. Однако это не так, если посетители используют мобильный телефон для проверки вашего профиля — фотография профиля не будет закрывать ни одну часть вашего баннера на мобильном устройстве.
Вместо этого он размещается в левом углу прямо под изображением вашего баннера.
В идеале вы хотите, чтобы люди запоминали и узнавали ваш канал, взглянув на его значок. Еще одна вещь, за которой нужно следить, это то, что ваша иконка должна быть в центре. Старайтесь не включать критические графические элементы в угол. В противном случае они могут быть обрезаны.
Хорошая новость: вам не нужно создавать образ с нуля. С помощью Vectornator вы можете воплотить свои идеи в жизнь, не развивая никаких новых дизайнерских навыков.
Загрузка идеальных миниатюр YouTube, изображения профиля и обложки канала
Теперь, когда вы знаете все советы и рекомендации по созданию идеальных миниатюр, фото профиля и обложки, пришло время сделать все они:
- Хорошо подходят друг другу
Как вы знаете, разные элементы интерфейса иногда могут мешать друг другу.
Таким образом, подобно тому, как художник отходит от картины, чтобы лучше рассмотреть всю картину, важно «отойти в сторону» и убедиться, что все изображения, которые вы используете, хорошо сочетаются друг с другом.
- Хорошо сочетайтесь с общей стратегией
Еще одна вещь, которую вы не должны упускать из виду, это убедиться, что изображения хорошо сочетаются с графическим дизайном, темой или визуальной стратегией, которую вы создали.
Как только вы будете довольны окончательными результатами, вы можете проверить правильность использования всех размеров и размеров изображения.
Как обсуждалось ранее, ваш канал YouTube будет отображать обложку, фотографию профиля и миниатюру разных размеров и размеров в зависимости от вашего устройства.
Изображение вашего профиля и обложка будут отображаться на компьютере иначе, чем на планшете или мобильном телефоне.
Вот краткий обзор оптимальных размеров изображений и максимальных размеров файлов:
Оптимальные размеры изображений
- Видео Миниатюр: 1280 x 720 пикселей
- Канал Art: 2560 x 1440 Pixels
- Profile Photo: 800 x 800 Pixels
111
Заключительные советы
- Если вы хотите создать красивое изображение с нуля, вы можете использовать функцию Auto Trace. Просто найдите фотографию на Unsplash (контент-центр с миллионами бесплатных стоковых фотографий) и преобразуйте элементы изображения в векторный формат, чтобы создать свои собственные уникальные визуальные эффекты.
- Вы можете использовать файлы PNG с прозрачностью для создания пользовательских оверлеев YouTube и окончаний текста или видео.
- Убедитесь, что вы оставили достаточно места и времени в конце вашего видео, чтобы добавить конечную заставку. Рекомендуется оставить последние 20 секунд видео «свободными», чтобы добавить элементы на конечный экран. В настоящее время соотношение сторон конечного экрана составляет 16:9, и вы можете добавить в него до четырех элементов.
Просто найдите фотографию на Unsplash (контент-центр с миллионами бесплатных стоковых фотографий) и преобразуйте элементы изображения в векторный формат, чтобы создать свои собственные уникальные визуальные эффекты.Создание эскизов будет гораздо полезнее для вашего канала YouTube, чем использование автоматически создаваемых эскизов, встроенных в инструмент студии YouTube.
Это не только дает вам свободу творчества и позволяет выбрать лучшее изображение для миниатюры, но также помогает привлечь больше зрителей, которые нажмут на ваше видео.
