Швеллер широкополочный сортамент

Швеллеры простой точности не контролируют. Не является исключением и изготовление швеллеров. Для повышения прочности конструкции преимущество отдают двум видам швеллеров: П-образный. Со значением можно ознакомиться в таблице, которая соответствует каждому виду швеллера. Они будут отличаться от принятых стандартов по форме, длине, массе.

Уклонение внутренней грани швеллера вида «У» не должно превышать 10%. Все параметры должны соответствовать данным на рисунках (3, 4). Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Номинальный разрез, S сечение, вес, а также значения оси выполняются с учетом данных (см. фото). Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Однако по желанию заказчика они могут быть изготовлены более 13 метров.

Швеллер широкополочный сортамент

С продвижением технологий производства данные стандарта стало тяжело соблюдать. Притупление прямого угла должно находиться в пределах 1,9-3,5 мм. Швеллер 20. Сортамент швеллера по ГОСТ 8240-89 должен соответствовать следующим требованиям: Изготовленный швеллер должен иметь принятые значения, которые указаны на рисунке ниже (1, 2). Утвержденные стандарты содержат сортамент горячекатаных швеллеров. Швеллеры, имеющие форму «П», считаются основными. Допускаются незначительные отклонения размера и формы при изготовлении швеллеров.

Отклонения веса должно быть в пределах от +3 до -5%. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента. Так как если пренебречь этим, в конечном итоге можно прийти к провалу. Стандарты ГОСТ. Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров.

Принятая длина изделия 5-11 метров. Данные стандарты содержат сортаменты. Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото. Еще в Советском союзе был принят ГОСТ 8240-89. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения. Эти отклонения указаны в таблице 1, расположенной ниже.

Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Относительные пределы возможных отклонений по весу не должны превышать +4 и -4%. Данный утвержденный стандарт содержит сортамент стального швеллера с учетом уклона внутренних граней полок, а также имеющих параллельные грани полок. Он назывался «Швеллеры стальные горячекатаные». Всю продукцию после изготовления обязательно обрезают. Самые популярные и постоянно заказываемые типы швеллеров.

Швеллер, имеющий сечение буквой Н. Помимо этого, в зависимости от точности прокатки производится изготовление швеллеров: с повышенной и простой точностью. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Сортамент швеллеров: таблица по ГОСТ 8240-97. Название стандарта не изменилось и осталось прежним «Швеллеры стальные горячекатаные». Поэтому начали вносить поправки. Сортамент швеллера ГОСТ 8240-97 в России был принят только в 2002 году. Материал для изготовления – черный прокат.

Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. Также имеются различия направления плоскостей полок и наличия острых углов. Они также могут отличаться способами производства. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Все изготовленные швеллеры должны соответствовать СТО АСЧМ 20-93.

Абсолютно при любом производстве утверждены установленные стандарты и требования. Они имеют следующие значения: Высота 49-400 мм, Ширина полок 33-114 мм. Данный стандарт был разработан взамен ГОСТ 8278-83. Где и какой вид швеллеров применяется на практике? Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Здесь отличий нет, они изготавливаются лишь горячекатаными. При изготовлении придерживаются следующих правил: Форма и размер «У» уклон внутренней грани полок, «П» параллельные грани полок, «Э» экономные и параллельные грани, «Л» легкий вид, имеющий параллельные грани, «С» специальные.

Все значения и формы изготавливаемого материала могут иметь небольшие отклонения от принятых стандартов. Длина изделий варьируется от 3 до 13 метров. Наружные углы швеллера 20 не должны притупляться более 2,3 мм. Однако на усмотрение заказчика могут быть выполнены индивидуальные виды швеллеров. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы.

После и вовсе был создан отдельный новый стандарт, а именно ГОСТ 8240-97 вместо ГОСТ 8240-89. Используют для опоры конструкций в строительстве или при машиностроении. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей. Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В). По химическому составу сталь должна соответствовать ГОСТ 380.

СТО АСЧМ 20-93 регулирует все принятые ГОСТ, по которым производятся швеллеры. Это стандартные профили конструктивных структур. Их используют в общих и специальных назначениях.

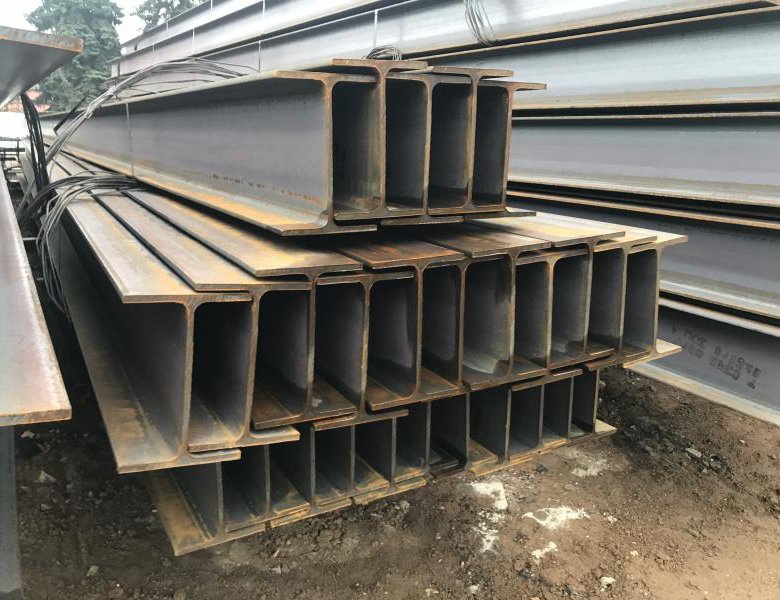

Швеллер широкополочный

Смотрите также

• Швеллер металлический сортамент

  Гнутые швеллеры. Данный сортамент по размерам схож со швеллером с наклонёнными полками, но уступает ему в своих прочностных характеристиках. К тому же…

• Сортамент швеллеров

  Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Сортамент швеллеров : таблица по ГОСТ 8240-97….

• Сортамент швеллера

  Решение задач по сопромату. Сортамент швеллеров / Швеллеры. По таблице сортамента швеллеров определяются не только геометрические размеры (чертеж…

• Швеллер горячекатаный сортамент

  Номинальный разрез, S сечение, вес, а также значения оси выполняются с учетом данных (см. фото). Однако на усмотрение заказчика могут быть выполнены…

• Гнутый швеллер сортамент

  Швеллер гнутый равнополочный ГОСТ 8278-83. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера,…

Швеллер. Сортаменты, таблицы и размеры всех швеллеров

Металлопрокат » Швеллер. Сортаменты, таблицы и размеры всех швеллеров

Швеллер — горячекатаный фасонный прокат коробчатого П-образного сечения предназначенные для стальных конструкций,  а также конструкций со сварными и другими соединениями. Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м. Вес швеллера меняется от 4,79-61,5 кг за п.м.

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Швеллер применяют в :

• Мощных стержневых конструкциях
  • Мосты
  • Большепролетные фермы
• Колонны
• Связи и кровельные прогоны
• Рамы (автомобильная промышленность)
• Поддерживающие консоли
• Лестницы
• Временные проходы (мостики)
• Стяжки в шпунтовых ограждениях
• Пандусы

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры  с уклоном внутренних граней полок и без. Уклон внутренних граней полок затрудняет конструирование.

В сортамент также входят швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики. Такие швеллеры более конструктивны, так как параллельные грани упрощают болтовые крепления к полкам.

При невозможности применения швеллера в строительных конструкциях можно прибегнуть к замене швеллера на двутавр, иди на другой аналог профиля.

Швеллеры применяются в мощных стержневых конструкциях (местах, большепролетных фермах и т.п.), а также в колонках, связях и кровельных прогонах.

Швеллер

Содержание

• 1 Классификация швеллеров
• 2 ГОСТ швеллеров (сортамент)
• 3 Примеры применения швеллеров в строительстве
  • 3.1 Устройство опалубки
  • 3.2 Сварные металлоконструкции
  • 3.3 Лестницы
• 4 Швеллер по ГОСТ 8240-97
  • 4.1 Швеллер (серия У) с уклоном полок
  • 4. 2 Основные размеры швеллера, (серия У) с уклоном полок
  • 4.3 Швеллер с параллельными полками
  • 4.4 Основные размеры швеллера, (серия П) с параллельными полками
  • 4.5 Швеллер экономичный с параллельными гранями полок
  • 4.6 Основные размеры швеллера экономичного, (серия Э) с параллельными полками
  • 4.7 Швеллер легкий с параллельными гранями полок, серия Л (легкий)
  • 4.8 Основные размеры швеллера легкого, (серия Л) с параллельными полками
  • 4.9 Швеллер специальный — серия С
  • 4.10 Основные размеры швеллера специального, (серия С)

Классификация швеллеров

№ п/п	Наименование швеллеров	Описание
1	Катаные по ГОСТ 8240-97, ДСТУ 3436-96
Швеллер стальной
1.1	Швеллер. Серия У	Швеллер с уклоном внутренних граней полок. Серия У.
1.2	Швеллер. Серия П	Швеллер с параллельными гранями полок — серия П.
1.3	Швеллер. Серия Э	Швеллер экономичный с параллельными гранями полок — серия Э.
1.4	Швеллер. Серия Л	Швеллер легкий с параллельными гранями полок — серия Л.
1.5	Швеллер. Серия C	Швеллер с уклоном внутренних граней полок — серия С.
Швеллер по ТУ завода-изготовителя
1.6	Швеллер по ТУ
Швеллер специальный
1.7	Швеллер. Серия C	Швеллер с уклоном внутренних граней полок — серия С.
Швеллер специальный для тракторов и вагоностроения
1.8	Швеллер	Швеллер специальный для тракторов и вагоностроения
2	Швеллер гнутый
2. 1	Швеллер по ГОСТ 8278-83	Швеллер. Гнутый равнополочный
2.2	Швеллер по ГОСТ 8281-80	Швеллер. Гнутый неравнополочный

ГОСТ швеллеров (сортамент)

Швеллер по ГОСТ 8240-97

Примеры применения швеллеров в строительстве

Устройство опалубки

Швеллер (Обвязка) — stroyone

Сварные металлоконструкции

Швеллер в сварной конструкции

Траверса с швеллеров — stroyone

Лестницы

Лестница — stroyone

Лестница — stroyone.com

Швеллер по ГОСТ 8240-97

Швеллер по ГОСТ 8240-97 — stroyone

Швеллер (серия У) с уклоном полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 горячекатаного с уклоном внутренних граней полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия У по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина полки варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,4 до 8 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6 до 15 (мм)
6	Радиус варьируется от 2,5 до 6 (мм)
7	Площадь поперечного сечения варьируется от 6,16 до 61,5 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,84 до 48,3 (кг/м)
9	Кол-во п. м. в тонне варьируется от 20,704 до 206,612 (п.м/т)
10	Момент инерции варьируется от 22,8 до 15220 (см⁴)
11	Момент сопротивления варьируется от 9,1 до 761 (см³)
12	Радиус инерции варьируется от 1,92 до 12 (мм)
13	Статический момент варьируется от 5,59 до 444 (см³)
14	Момент инерции варьируется от 5,61 до 327 (см⁴)
15	Момент сопротивления варьируется от 2,75 до 43,6 (см³)
16	Радиус инерции варьируется от 1,08 до 3,23 (мм)
17	Расстояние до цента тяжести  варьируется от 1,16 до 2,75 (см)

Основные размеры швеллера, (серия У) с уклоном полок

Швеллер с параллельными полками

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 горячекатаного с параллельными гранями полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №40, его высота будет соответствовать (h) — 400 мм.

Швеллер серия П с параллельными полками по ГОСТ 8240-97

Основные размеры швеллера, (серия П) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5П	50	32	4. 4	7	6,16	4,84
2	Швеллер 6,5П	65	36	4.4	7.2	7,51	5,9
3	Швеллер 8П	80	40	4,5	7,4	8,98	7.05
4	Швеллер 10П	100	46	4,5	7,6	10,9	8,59
5	Швеллер 12П	120	52	4,8	7,8	13,3	10,4
6	Швеллер 14П	140	58	4,9	8,1	15,6	12,3
7	Швеллер 16П	160	64	5.0	8.4	18,1	14,2
8	Швеллер 16аП	160	68	5	9	19.50	15,3
9	Швеллер 18П	180	70	5,1	8,7	20,7	16,3
10	Швеллер 18аП	180	74	5,1	9,3	22,2	17,4
11	Швеллер 20П	200	76	5. 2	9.0	23,4	18,4
12	Швеллер 22П	220	82	5.4	9.5	26,7	21
13	Швеллер 24П	240	90	5.6	10	30,6	24
14	Швеллер 27П	270	95	6	10,5	35,2	27,7
15	Швеллер 30П	300	100	6,5	11	40,5	31,8
16	Швеллер 33П	330	105	7	11,7	46,5	36,5
17	Швеллер 36П	360	ПО	7.5	12,6	53,4	41,9
18	Швеллер 40П	400	115	8	13,5	61,5	48,3

Швеллер экономичный с параллельными гранями полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 экономичного горячекатаного с параллельными полками определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия Э с параллельными полками по ГОСТ 8240-97

Основные размеры швеллера экономичного, (серия Э) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5Э	50	32	4,2	7	4,79	208,768
2	Швеллер 6. 5Э	65	36	4,2	7,2	5,82	171,821
3	Швеллер 8Э	80	40	4,2	7,4	6,92	144,509
4	Швеллер 10Э	100	46	4,2	7.6	8,47	118,064
5	Швеллер 12Э	120	52	4,5	7.8	10,24	97,656
6	Швеллер 14Э	140	58	4.6	8.1	12,15	82,305
7	Швеллер 16Э	160	64	4,7	8,4	14,01	71,378
8	Швеллер 18Э	180	70	4,8	8,7	16,01	62,461
9	Швеллер 20Э	200	76	4,9	9	18,07	55,34
10	Швеллер 22Э	220	82	5,1	9. 5	20,69	48,333
11	Швеллер 24Э	240	90	5.3	!0,0	23,69	42,212
12	Швеллер 27Э	270	95	5,8	10,5	27,37	36,536
13	Швеллер 30Э	300	100	6,3	11	31,35	31,898
14	Швеллер 33Э	330	105	6,9	11,7	36,14	27,67
15	Швеллер 36Э	360	110	7,4	12,6	41,53	24,079
16	Швеллер 40Э	400	115	7.9	13,5	47,97	20,846

Швеллер легкий с параллельными гранями полок, серия Л (легкий)

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 легкого горячекатаного с параллельными гранями полок определяет его номер, который меняется от №12 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия Л (легкий) с параллельными полками по ГОСТ 8240-97

Основные размеры швеллера легкого, (серия Л) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 12Л	120	30	3	4,8	5. 02	0,023
2	Швеллер 14Л	140	32	3,2	5,6	5,94	168,35
3	Швеллер 16Л	160	35	3,4	5,3	7,1	140,845
4	Швеллер 18Л	180	40	3,6	5,6	8,49	117,786
5	Швеллер 20Л	200	45	3,8	6	10,12	98,814
6	Швеллер 22Л	220	50	4	6,4	11,86	84,317
7	Швеллер 24Л	240	55	4,2	6,8	13,66	73,206
8	Швеллер 27Л	270	60	4,5	7,3	16,3	61,35
9	Швеллер 30Л	300	65	4,8	7,8	19,07	52,438

Швеллер специальный — серия С

Основные параметры (характеристики) швеллера специального (серия С) по ГОСТ 8240-97 горячекатаного с параллельными гранями полок определяет его номер, который меняется от №8 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия С (специальный) по ГОСТ 8240-97

Основные размеры швеллера специального, (серия С)

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 8С	80	45	5,5	9	9,26	107,991
2	Швеллер 14С	140	58	6	9. 5	14,53	68,823
3	Швеллер 14Са	140	60	8	9,5	16,72	59,809
4	Швеллер 16С	160	63	6,5	10	17,53	57,045
5	Швеллер 16Са	160	65	8,5	10	19,74	50,659
6	Швеллер 18С	180	68	7	10,5	20,2	49,505
7	Швеллер 18Са	180	70	9.0	10,5	23	43,478
8	Швеллер 18С6	180	100	8	10,5	26,72	37,425
9	Швеллер 20С	200	73	7	11	22,63	44,189
10	Швеллер 20Са	200	75	9	11	25,77	38,805
11	Швеллер 20С6	200	100	8	11	28,71	34,831
12	Швеллер 24С	240	85	9. 5	14	34,9	28,653
13	Швеллер 26С	260	65	10	16	34,61	28,893
14	Швеллер 26Са	260	90	10	15	39,72	25,176
15	Швеллер 30С	300	85	2,5	13,5	34,44	29,036
16	Швеллер 30Са	300	87	9,5	13,5	39,15	25,543
17	Швеллер 30Сб	300	89	11,5	13,5	43,86	22,8
