Споттер из микроволновки своими руками: схема и инструкция

Контактная сварка для рихтовки кузовных деталей автомобиля стала применяться сравнительно недавно, но быстро завоевала популярность не только у профессиональных рихтовщиков, но и у обычных автолюбителей. Промышленные аппараты контактной сварки стоят недешево, поэтому домашние мастера сообразили, что можно собрать споттер из микроволновки своими руками, и самодельный аппарат будет отлично выполнять свои функции.

Содержание

• Cамодельный споттер из старой микроволновки – электрическая часть
• Сборка самодельного споттера и его инструментов
• Органы управления самодельным споттером
• Достоинства самодельного споттера

Cамодельный споттер из старой микроволновки – электрическая часть

Человек, привыкший мастерить, никогда не выбросит старое, пришедшее в негодность, устройство. В этом устройстве наверняка найдутся исправные узлы и детали, способные работать еще долгое время. Не исключением является и сломанная микроволновая печь. Детали, которые можно извлечь из нее, пригодятся для того, чтобы собрать самодельный споттер, и он будет работать ничуть не хуже промышленных образцов.

Чтобы изготовить споттер из деталей пришедшей в негодность СВЧ-печи, достаточно владеть основами электротехники. Нужно выбрать подходящую электрическую схему, и, в соответствии с этой схемой, приобрести на рынке или в магазинах недостающие радиодетали и другие комплектующие.

Споттер своими руками — электросхема

Трансформатор

Трансформатор – это самый важный узел любого сварочного аппарата, в том числе и споттера. В продаже они имеются в огромном количестве, но выбрать тот, который подойдет для самодельного споттера, достаточно затруднительно. Намного проще и дешевле сделать его своими руками, взяв в качестве базового трансформатор из СВЧ-печи. Предварительно следует убедиться, что его мощности хватает для поддержания силы тока, достаточной для сварки.

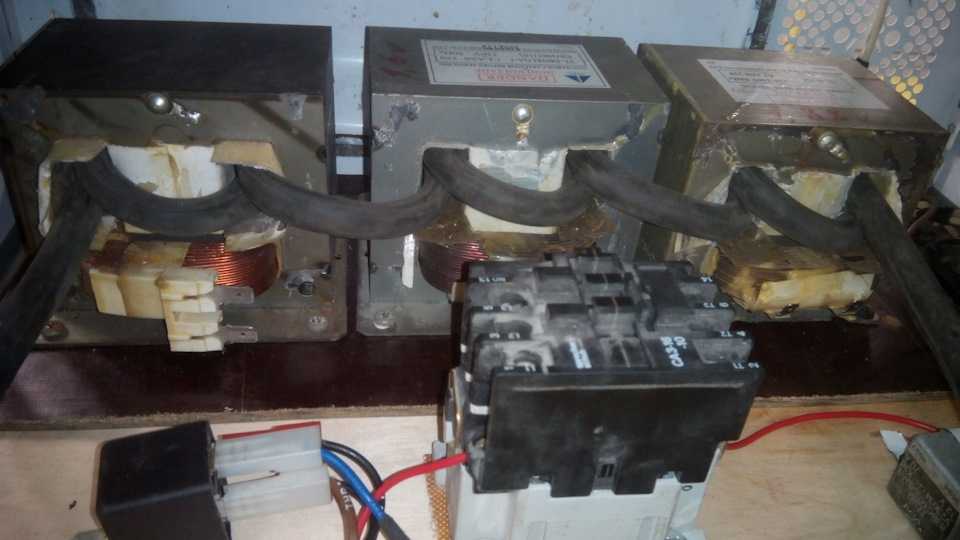

Трансформатор от микроволновки для споттера

Если мощности одного трансформатора не хватает, следует взять еще один такой же. Их следует модифицировать, для чего нужно аккуратно снять вторичные обмотки. После того, как будут сняты вторичные обмотки, на освободившееся место проводом, имеющим сечение 50 мм² или даже больше, наматываются пользовательские обмотки в два – три витка, что даст на выходе напряжение порядка трех вольт.

Оба трансформатора подключаются к сети переменного тока параллельно, при этом важно не спутать соединительные клеммы. Силы выходного тока будет вполне достаточно для контактной точечной сварки. Соединительный силовой кабель желательно покрыть специальным слоем изоляции, который может деформироваться при перегреве проводов и восстанавливаться при охлаждении.

Электрическая схема самодельного споттера

Основной трансформатор – это только часть общей электрического блока. Он обеспечивает питание устройства и необходимую мощность для сварки. Кроме трансформатора, для сборки электрической схемы и изготовления простого самодельного споттера потребуются следующие комплектующие:

• трансформатор, подающий питание на блок управления;
• тиристор ПТЛ50;
• диодные мосты – один на базе диодов Д232А, второй на базе диодов Д226Б;
• электролитический конденсатор 1000 мкФ × 25 вольт;
• переменный резистор 100 Ом;
• предохранитель 5 А;
• кнопка включения;
• кнопка переключения режимов работы.

Схема, собранная из такого минимального набора комплектующих, формирует мощный электрический импульс, выдавая его на электрод для сварки.

Сборка самодельного споттера и его инструментов

Мало подобрать необходимые блоки и узлы, чтобы самостоятельно сделать споттер из старой микроволновки. Нужно все это тщательно собрать, сделать из россыпи деталей законченную конструкцию, которую не только было бы приятно держать в руках, но и чтобы с аппаратом было удобно работать.

Корпус самодельного споттера

Корпус для споттера своими руками

Прежде всего необходимо позаботиться о корпусе, в который будут помещены вся силовая часть и электрическая схема самодельного споттера. Можно использовать корпус старой СВЧ-печи, но можно сделать самодельный корпус. Корпус должен обеспечить надежную защиту всех элементов схемы от механических повреждений, от пыли, для него следует продумать систему вентиляции и охлаждения. Для удобства транспортировки у него должны иметься ручки для переноски.

В нижней части корпуса устанавливается толстая (до десяти миллиметров) плата из диэлектрического материала – гетинакса, тестолита, авиационной фанеры. На этой плате монтируются все детали аппарата. Трансформаторы желательно установить по центру платы, чтобы вес аппарата был сбалансирован. Это особенно важно, если корпус самодельного аппарата будет установлен на колесики. В стенках корпуса проделываются отверстия для вывода силовых кабелей.

Держатель электродов

Держатель электродов обычно выполняют из того же материала, из которого выполнена монтажная плата в корпусе. Выпиливаются три одинаковые заготовки нужной формы. Средняя заготовка предназначена для крепления кнопки включения, кабеля, кронштейна, фиксирующего электрод. В заготовке делаются соответствующие пазы и пропилы. После этого в подготовленные места устанавливается кнопка, кронштейн, кабели, все три заготовки складываются и скрепляются винтами.

Для винтов и гаек рассверливаются отверстия, с расчетом, что головки винтов и гайки будут спрятаны в теле ручки держателя. После сборки держатель тщательно шлифуется, все острые углы скругляются. Держатель готов к работе. Опытные мастера советуют делать держатель из корпуса клеящего пистолета.

Держатель электродов для самодельного споттера

Электроды

Для изготовления электрода обычно используется медный пруток круглого сечения или бронзовая трубка, которая очень удобна для того, чтобы внутри нее были протянуты токоведущие проводники. Рабочая часть вставляется с торца, поэтому там делается паз, в который можно вставлять привариваемую шайбу. Трубку предварительно расплющить.

Споттер, сделанный своими руками, в работе

Обратный молоток

Обратный молоток (инопуллер) каждый мастер делает так, как ему удобно. Одно непременное условие для всех конструкций – прочное соединение силового кабеля с наконечником инопуллера, что должно обеспечить минимальное сопротивление в токопроводящих соединениях. Рукоятку можно сделать в виде пистолета, шток движения ударного элемента не должен быть большой длины. Ударный элемент должен перемещаться свободно.

Пистолет споттера в сборе с обратным молотком

Органы управления самодельным споттером

Изготовить самодельный споттер из деталей микроволновки абсолютно несложно. С этим может справиться любой мастер. Но для того, чтобы споттером было комфортно пользоваться, следует позаботиться об удобных и надежных органах управления. Прежде всего это касается системы электропитания.

Споттер из микроволновки — схема подключения

Мало вывести шнур электропитания из корпуса. Постоянно включать и выключать вилку в розетку удлинителя нерационально. Прибор может быть постоянно включен в электрическую сеть.

Но для включения прибора на корпусе нужно предусмотреть выключатель и индикатор включенного питания. Можно использовать рычажный или кнопочный переключатель на два положения и световой индикатор включения. Это избавит мастера от постоянного включения и выключения сетевого шнура в розетку, и надежно будет сигнализировать о состоянии прибора.

Для подачи импульса на электрод самодельного споттера силовой кабель подключается через кнопку включения, не имеющую механизма фиксации. Кнопку можно позаимствовать от любой старой ручной дрели, болгарки или подобного инструмента. Все токоведущие части и соединения должны быть надежно заизолированы.

Достоинства самодельного споттера

Несмотря на свою простоту, самодельный аппарат обладает несомненными достоинствами и преимуществами:

• дешевизна изготовления;
• высокая производительность;
• удобство эксплуатации;
• высокое качество сварки;
• противопожарная безопасность;
• нет необходимости в спецодежде и средствах индивидуальной защиты;
• экономичность.

Самодельный споттер из микроволновки

Видео по теме: Споттер из микроволновки

Споттер из микроволновки: как сделать

Сломанная микроволновая печь не подлежит ремонту? Не спешите отправлять технику на свалку, ее комплектующие пригодятся вам для самодельного аппарата. Если вы любите ремонтировать автомобили, занимаетесь рихтовкой кузова, мы расскажем, как сделать споттер из микроволновки. Зачем тратиться на дорогостоящее оборудование, ведь можно применять подручные материалы.

Особенности самодельного споттера

Слово spotter означает «корректировщик». Используется прибор для импульсной сварки. Причем сигнал создается за короткий промежуток времени, металл не успевает нагреться. Многие самоделкины используют такой аппарат для выравнивания вмятин на автомобилях.

Как устроен споттер? В основе лежит трансформатор. Приобрести отдельно собранный трансформатор сложно, поэтому можно использовать тот, который имеется в микроволновке. Чтобы контактный сварочный аппарат выдавал необходимую силу тока, важно правильно выполнить расчет параметров. Время импульса должно составлять 0,5 секунды. Поэтому для изготовления понадобятся два трансформатора.

Электрическая схема самоделки выглядит так:

Что включает схема:

• трансформатор;
• диодные мосты;
• тиристор;
• переменный резистор.

Электрическую часть вы изучили. Приступим к практическим работам.

Как изготовить сварочный аппарат

Споттер выполняется из двух основных частей — управления и трансформатора. На место старой обмотки наматывается новая.

Из сердечника нужно демонтировать обмотку.

• Для первичной обмотки понадобится 200 витков провода 2,5 мм².
• Для вторичной — 7 витков по 55 мм².
• Не забудьте изолирующий материал. Для этого пригодится технический картон.
• Напряжение на вторичном контуре должно быть не менее 12 В.
• Сборка управления проводится согласно схеме выше.

Для безопасной работы с точечным агрегатом необходимо собрать корпус. Он также защитит электронные части от попадания мусора и повреждений. Как сделать корпус своими руками? Можно использовать кожух от старой микроволновой печи.

Последовательность работ:

1. Прежде всего закрепите собранные части споттера на диэлектрической панели.
2. Для удобной транспортировки изделия распределяйте детали по листу равномерно.
3. Чтобы вам легче было перемещать устройство, прикрепите ручки и колесики.

После окончания работ займитесь креплением элементов, без которых прибор не будет работать. Это:

• Кабельные соединения трансформатора и электродов.
• Пистолет с электродом сварочного аппарата.
• Инопуллер (обратный молоток) для вытягивая вмятин на кузове.

Чтобы правильно рассчитать затраты на материалы, подготовьте заранее чертежи. Они позволят не переплачивать при покупке необходимых составляющих.

Для расчета сечения кабелей берут средние показатели: 1 мм² кабеля приходится на силу тока в 10 А.

Окончили сборку споттера? Соберите самостоятельно для него держатель.

Пистолет и электроды

Пистолет-держатель рекомендуют изготавливать из гетинакса. Этот материал состоит из нескольких слоев. Обладает изолирующими свойствами, благодаря входящей в состав бумаге. Бумажная основа пропитана эпоксидной смолой.

Для держателя подготовьте две одинаковые детали. При сборке поставьте кнопку запуска и электрод. Для электрода подойдет медный или бронзовый прут. После сборки деталей со стороны электрода проделайте отверстие для установки шайбы. Если вместо прута использовалась трубка, тогда расплющьте ее концы.

Подробности изготовления вы узнаете на видео:

Профессионалы отмечают, что, прежде чем приниматься за изготовление споттера, необходимо определиться с его характеристиками. А также продумать все этапы до мелочей.

Правильно смонтированный прибор обеспечивает:

• Хорошую производительность. Поможет вам быстро приваривать детали.
• Удобство. По сравнению с промышленными агрегатами, самоделка отличается компактностью.
• Качественную работу. После такой сварки не остается шлаков и окалин.

При желании можно изготовить самодельный споттер без лишних затрат. Не спешите утилизировать сломанную технику, она вам еще пригодится.

Как сделать споттер из микроволновки своими руками

Споттер переводится как споттер, но гаражные мастера знают, что это специфический аппарат контактной сварки для кузовных работ. От обычной точечной сварки она отличается тем, что импульс формируется за очень короткое время, и металл не успевает нагреться . Многие умельцы освоили изготовление столь оригинального приспособления, чтобы с его помощью выравнивать вмятины на кузовах автомобилей. Подробно расскажем, как можно сконструировать споттер из микроволновки, которая давно проработала на кухне.

Содержание

• 1 Метод производства
  • 1.1 Корпус
  • 1,2 Владелец, электроды
  • 1.3 INOPPuller
• 2 Это важно
• 3 Продукты. узлами будущей самоделки является трансформатор , который уже крайне сложно найти или приобрести. Поэтому многие делают споттер своими руками из микроволновки, в которой уже присутствует готовое устройство. Для надежной работы аппарата контактной сварки берут пару трансформаторов от старых микроволновок, снимают вторичную обмотку и наматывают новую, используя провод сечением не менее 50 кв. мм

  Смотрите также: как заменить предохранитель в микроволновке своими руками.

  Схема корректировщика состоит из следующих компонентов:

  • главный трансформатор;

  диодный мост

  • ;

  переменный резистор

  • ;

  Тиристор

  • .

  Простейшая принципиальная схема споттера представлена ​​на рисунке.

  Корпус

  Для обеспечения безопасной работы аппарата точечной сварки из микроволн все его компоненты должны быть размещены в отдельном корпусе, который надежно защитит их от возможных механических повреждений и воздействий окружающей среды. Для этой цели некоторые используют старую печь .

  К корпусу должны быть прикреплены ручки — они будут очень полезны при перемещении устройства.

  Все детали жестко закреплены на листе. диэлектрический материал во избежание помех. Располагаться они должны ровно: посередине закреплены массивные трансформеры для уравновешивания веса. Некоторые умельцы прикрепляют к днищу небольшие колесики для транспортировки устройства во время работы.

  Смотрите также: как продлить срок службы микроволновки.

  Корпус споттера

  После закрепления всех компонентов приступить к изготовлению приспособлений, без которых невозможна нормальная работа споттера:

  • электрические кабели;
  • пистолет для удобной фиксации электрода для сварки;
  • приспособлен для последующего выдавливания гнутых сегментов металлического корпуса, называемого отчуждателем.

  Необходимые чертежи, расчеты сечения и длины кабелей, чтобы свести потери электроэнергии к минимуму, можно найти в Интернете.

  Держатель электродов

  Корпус пистолета профессионалы советуют изготавливать из гетинакса — специального многослойного материала, используемого для изоляции, т. к. он имеет бумажную основу, пропитанную эпоксидной или фенольной смолой. Из листа вырезаются две заготовки одинакового размера, затем устанавливается кнопка включения, скоба, куда крепится электрод. Все соединяется, крепится. Внешняя поверхность отполирована для удобства обращения.

  Электрод из медного прутка круглого сечения или трубки из бронзы, которые удобны для протягивания внутрь себя питающих проводов. С того конца, где будет располагаться рабочая часть, делается прорезь, куда вставляется шайба, трубка предварительно расплющивается молотком.

  Читайте также: как проверить магнетрон в микроволновке.

  Inoppuller

  Для изготовления обратного молота можно использовать обычный монтажный пистолет необходимо лишь внести небольшие изменения в его конструкцию. Домашние мастера, решившие самостоятельно изготовить устройство контактной сварки из подручных средств, могут найти точный способ изготовления каждого инструмента на YouTube.

  Важно

  Специалисты, работающие с кузовами автомобилей разных марок, советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.

  1. Ручку чаще всего делают из стандартного клеевого пистолета.
  2. Соединительный кабель покрывает специальным изоляционным слоем , который может деформироваться при нагревании проводов.
  3. При изготовлении корректировщика его конструкция должна быть заранее четко продумана до мелочей.
  4. Точечная сварка в процессе эксплуатации должна работать исправно, независимо от ее размеров и денежных средств, затраченных на ее производство.

  Читайте также: как отремонтировать микроволновку своими руками.

  Техника изготовления споттера из подручных деталей и узлов мало чем отличается, когда вы делаете его из сломанного сварочного аппарата или старой микроволновки — главное проявить смекалку и особую осторожность при работе с высоковольтными трансформаторами .

  Клеевой пистолет

  Преимущества товара

  К основным достоинствам самодельного аппарата точечной сварки можно отнести такие характеристики.

  1. Вполне высокая производительность . С его помощью можно быстро приварить специальные приспособления в любом месте кузова для последующего извлечения вмятин на металле.
  2. Достаточно простота использования . По сравнению с большими габаритами промышленных аппаратов для контактной сварки и их большой массой самодельные изделия более мобильны. При работе практически отсутствуют искры — источник пожароопасности при проведении таких работ в гараже, где есть ГСМ и запасы горючего. Металл остается холодным, поэтому использование защитных очков, перчаток и специальной одежды сварщика отпадает.
  3. Верховный уровень качества . Такая сварка практически не оставляет на металле следов в виде окалины, шлаков, способствующих возникновению коррозии в процессе дальнейшей эксплуатации, не портит товарный вид деталей.
  4. Большой эконом . Шайбы для крепления можно использовать многократно, они не подвергаются плавлению, таким образом, происходит экономия расходного материала.

  Смотрите также: перестала греть микроволновка.

  Положительные качества самодельных приспособлений для выравнивания вмятин приводят к тому, что многие автомобилисты-любители начинают изготавливать подобные приспособления для самостоятельного ремонта своих автомобилей, чтобы реально сэкономить семейный бюджет.
