Удельное электрическое сопротивление стали — таблицы при различных температурах

Содержание:

1. Углеродистые стали
2. Низколегированные стали
3. Высоколегированные стали
4. Хромистые нержавеющие стали
5. Хромоникелевые аустенитные стали
6. Жаропрочные и жаростойкие стали

Представлены таблицы значений удельного электрического сопротивления сталей различных типов и марок в зависимости от температуры — в диапазоне от 0 до 1350°С.

В общем случае, удельное сопротивление определяется только составом вещества и его температурой, оно численно равно полному сопротивлению изотропного проводника, имеющего длину 1 м и площадь поперечного сечения 1 м².

Удельное электрическое сопротивление стали существенно зависит от состава и температуры. При повышении температуры этого металла увеличивается частота и амплитуда колебаний атомов кристаллической решетки, что создает дополнительное сопротивление прохождению электрического тока через толщу сплава. Поэтому, с ростом температуры сопротивление стали увеличивается.

Изменение состава стали и процента содержания в ней легирующих добавок значительно сказывается на величине электросопротивления. Например, углеродистые и низколегированные стали в несколько раз лучше проводят электрический ток, чем высоколегированные и жаропрочные, которые имеют высокое содержание никеля и хрома.

Углеродистые стали

Углеродистые стали при комнатной температуре, как уже было сказано, имеют низкое удельное электросопротивление за счет высокого содержания железа. При 20°С значение их удельного сопротивления находится в диапазоне от 13·10^-8 (для стали 08КП) до 20·10^-8 Ом·м (для У12).

При нагревании до температур более 1000°С способность углеродистых сталей проводить электрический ток сильно снижается. Величина сопротивления возрастает на порядок и может достигать значения 130·10^-8 Ом·м.

Удельное электрическое сопротивление углеродистых сталей ρ_э·10⁸, Ом·м

Температура, °С	Сталь 08КП	Сталь 08	Сталь 20	Сталь 40	Сталь У8	Сталь У12
0	12	13,2	15,9	16	17	18,4
20	13	14,2	16,9	17,1	18	19,6
50	14,7	15,9	18,7	18,9	19,8	21,6
100	17,8	19	21,9	22,1	23,2	25,2
150	21,3	22,4	25,4	25,7	26,8	29
200	25,2	26,3	29,2	29,6	30,8	33,3
250	29,5	30,5	33,4	33,9	35,1	37,9
300	34,1	35,2	38,1	38,7	39,8	43
350	39,3	40,2	43,2	43,8	45	48,3
400	44,8	45,8	48,7	49,3	50,5	54
450	50,9	51,8	54,6	55,3	56,5	60
500	57,5	58,4	60,1	61,9	62,8	66,5
550	64,8	65,7	68,2	68,9	69,9	73,4
600	72,5	73,4	75,8	76,6	77,2	80,2
650	80,7	81,6	83,7	84,4	85,2	87,8
700	89,8	90,5	92,5	93,2	93,5	96,4
750	100,3	101,1	105	107,9	110,5	113
800	107,3	108,1	109,4	111,1	112,9	115
850	110,4	111,1	111,8	113,1	114,8	117,6
900	112,4	113	113,6	114,9	116,4	119,6
950	114,2	114,8	115,2	116,6	117,8	121,2
1000	116	116,5	116,7	117,9	119,1	122,6
1050	117,5	117,9	118,1	119,3	120,4	123,8
1100	118,9	119,3	119,4	120,7	121,4	124,9
1150	120,3	120,7	120,7	122	122,3	126
1200	121,7	122	121,9	123	123,1	127,1
1250	123	123,3	122,9	124	123,8	128,2
1300	124,1	124,4	123,9	—	124,6	128,7
1350	125,2	125,3	125,1	—	125	129,5

Низколегированные стали

Низколегированные стали способны чуть более сильно сопротивляться прохождению электричества, чем углеродистые. Их удельное электросопротивление составляет (20…43)·10^-8 Ом·м при комнатной температуре.

Следует отметить марки стали этого типа, которые наиболее плохо проводят электрический ток — это 18Х2Н4ВА и 50С2Г. Однако при высоких температурах, способность проводить электрический ток у сталей, приведенных в таблице, практически не различается.

Удельное электрическое сопротивление низколегированных сталей ρ_э·10⁸, Ом·м

Марка стали	20	100	300	500	700	900	1100	1300
15ХФ	—	28,1	42,1	60,6	83,3	—	—	—
30Х	21	25,9	41,7	63,6	93,4	114,5	120,5	125,1
12ХН2	33	36	52	67	—	112	—	—
12ХН3	29,6	—	—	67	—	116	—	—
20ХН3	24	29	46	66	—	123	—	—
30ХН3	26,8	31,7	46,9	68,1	98,1	114,8	120,1	124,6
20ХН4Ф	36	41	56	72	102	118	—	—
18Х2Н4ВА	41	44	58	73	97	115	—	—
30Г2	20,8	25,9	42,1	64,5	94,6	114,3	120,2	125
12МХ	24,6	27,4	40,6	59,8	—	—	—	—
40Х3М	—	33,1	48,2	69,5	96,2	—	—	—
20Х3ФВМ	—	39,8	54,4	74,3	98,2	—	—	—
50С2Г	42,9	47	60,1	78,8	105,7	119,7	124,9	128,9
30Н3	27,1	32	47	67,9	99,2	114,9	120,4	124,8

Высоколегированные стали

Высоколегированные стали имеют удельное электрическое сопротивление в несколько раз выше чем углеродистые и низколегированные. По данным таблицы видно, что при температуре 20°С его величина составляет (30…86)·10^-8 Ом·м.

При температуре 1300°С сопротивление высоко- и низко- легированных сталей становится почти одинаковым и не превышает 131·10^-8 Ом·м.

Удельное электрическое сопротивление высоколегированных сталей ρ_э·10⁸, Ом·м

Марка стали	20	100	300	500	700	900	1100	1300
Г13	68,3	75,6	93,1	95,2	114,7	123,8	127	130,8
Г20Х12Ф	72,3	79,2	91,2	101,5	109,2	—	—	—
Г21Х15Т	—	82,4	95,6	104,5	112	119,2	—	—
Х13Н13К10	—	90	100,8	109,6	115,4	119,6	—	—
Х19Н10К47	—	90,5	98,6	105,2	110,8	—	—	—
Р18	41,9	47,2	62,7	81,5	103,7	117,3	123,6	128,1
ЭХ12	31	36	53	75	97	119	—	—
40Х10С2М (ЭИ107)	86	91	101	112	122	—	—	—

Хромистые нержавеющие стали

Хромистые нержавеющие стали имеют высокую концентрацию атомов хрома, что увеличивает их удельное сопротивление — электропроводность такой нержавеющей стали не высока. При обычных температурах ее сопротивление составляет (50…60)·10^-8 Ом·м.

Удельное электрическое сопротивление хромистых нержавеющих сталей ρ_э·10⁸, Ом·м

Марка стали	20	100	300	500	700	900	1100	1300
Х13	50,6	58,4	76,9	93,8	110,3	115	119	125,3
2Х13	58,8	65,3	80	95,2	110,2	—	—	—
3Х13	52,2	59,5	76,9	93,5	109,9	114,6	120,9	125
4Х13	59,1	64,6	78,8	94	108	—	—	—

Хромоникелевые аустенитные стали

Хромоникелевые аустенитные стали также являются нержавеющими, но за счет добавки никеля имеют удельное сопротивление почти в полтора раза выше, чем у хромистых — оно достигает величины (70…90)·10^-8 Ом·м.

Удельное электрическое сопротивление хромоникелевых нержавеющих сталей ρ_э·10⁸, Ом·м

Марка стали	20	100	300	500	700	900	1100
12Х18Н9	—	74,3	89,1	100,1	109,4	114	—
12Х18Н9Т	72,3	79,2	91,2	101,5	109,2	—	—
17Х18Н9	72	73,5	92,5	103	111,5	118,5	—
Х18Н11Б	—	84,6	97,6	107,8	115	—	—
Х18Н9В	71	77,6	91,6	102,6	111,1	117,1	122
4Х14НВ2М (ЭИ69)	81,5	87,5	100	110	117,5	—	—
1Х14Н14В2М (ЭИ257)	—	82,4	95,6	104,5	112	119,2	—
1х14Н18М3Т	—	89	100	107,5	115	—	—
36Х18Н25С2 (ЭЯ3С)	—	98,5	105,5	110	117,5	—	—
Х13Н25М2В2	—	103	112,1	118,1	121	—	—
Х7Н25 (ЭИ25)	—	—	109	115	121	127	—
Х2Н35 (ЭИ36)	87,5	92,5	103	110	116	120,5	—
Н28	84,2	89,1	99,6	107,7	114,2	118,4	122,5

Жаропрочные и жаростойкие стали

По своим электропроводящим свойствам жаропрочные и жаростойкие стали близки к хромоникелевым. Высокое содержание в этих сплавах хрома и никеля не позволяет им проводить электрический ток, подобно обычным углеродистым с высокой концентрацией железа.

Значительное удельное электросопротивление и высокая рабочая температура таких сталей делают возможным их применение в качестве рабочих элементов электрических нагревателей. В частности, сталь 20Х23Н18 по своему сопротивлению и жаростойкости в некоторых случаях способна заменить такой популярный сплав для нагревателей, как нихром Х20Н80.

Удельное электрическое сопротивление жаропрочных и жаростойких сталей ρ_э·10⁸, Ом·м

Температура, °С	15Х25Т (ЭИ439)	15Х28 (ЭИ349)	40Х9С2 (ЭСХ8)	Х25С3Н (ЭИ261)	20Х23Н18 (ЭИ 417)	Х20Н35
0	—	—	—	—	—	106
20	—	—	75	80	—	—
100	—	—	—	—	97	—
200	—	—	—	—	98	113
400	102	—	—	—	105	120
600	113	—	—	—	115	124
800	—	122	—	—	121	128
900	—	—	—	—	123	—
1000	—	127	—	—	—	132

Источники:

1. Казанцев Е. И. Промышленные печи. Справочное руководство для расчетов и проектирования.
2. Физические величины. Справочник. Под ред. И. С. Григорьева, Е. З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.

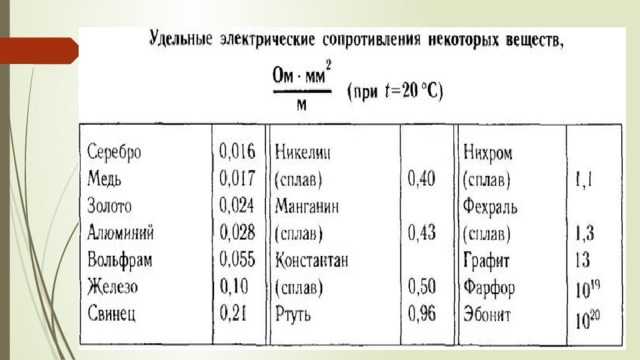

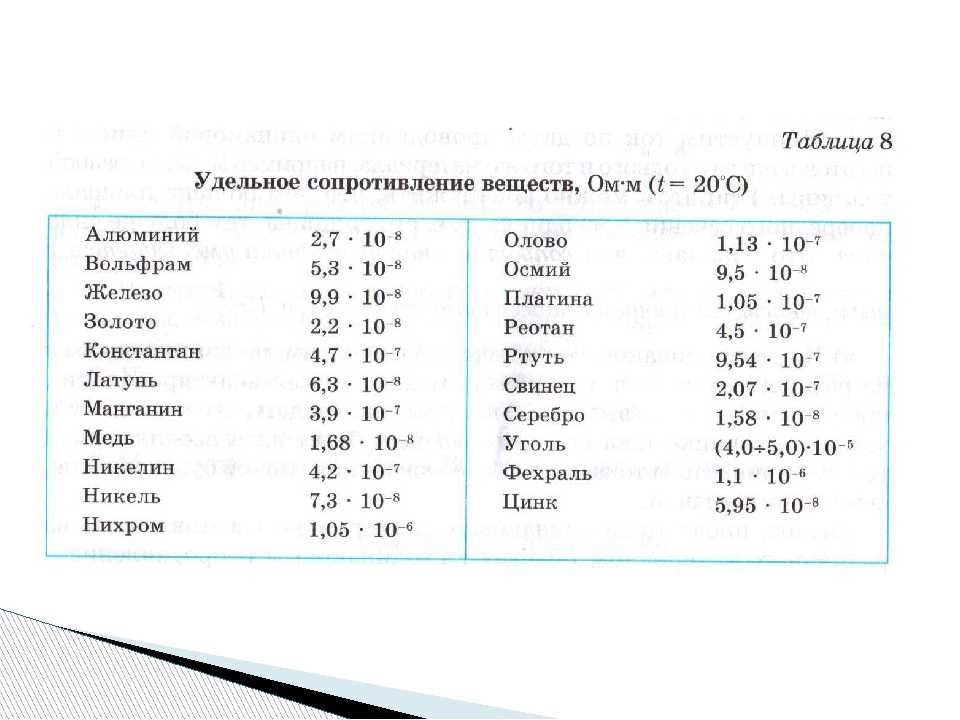

Удельное сопротивление сплавов при 20° C от поставщика Электровек-сталь / Evek

Вещество	Удельное сопротивление мкОм • мм2/м
Алюминий	0,028
Вольфрам	0,055
Железо	0,098
Золото	0,023
Константан	0,44−0,52
Латунь	0,025−0,06
Манганин	0,42−0,48
Медь	0,0175
Молибден	0,057
Никелин	0,39−0,45
Никель	0,100
Олово	0,115
Ртуть	0,958
Свинец	0,221
Серебро	0,016
Тантал	0,155
Фехраль	1,1−1,3
Хром	0,027
Цинк	0,059

Вещество	К	Вещество	К
Алюминий	0,0042	Олово	0,0042
Вольфрам	0,0048	Платина	0,004
Константан	0,2	Ртуть	0,0009
Латунь	0,001	Свинец	0,004
Медь	0,0043	Серебро	0,0036
Манганин	0,3	Сталь	0,006
Молибден	0,0033	Тантал	0,0031
Никель	0,005	Хром	0,006
Никелин	0,0001	Фехраль	0,0002
Нихром	0,0001	Цинк	0,004

Сплавы (состав в %):

• Константан (58,8 Cu, 40 Ni, 1,2 Mn)
• Манганин (85 Cu, 12 Mn, 3 Ni)
• Нейзильбер (65 Cu, 20 Zn, 15 Ni)
• Никелин (54 Cu, 20 Zn, 26 Ni)
• Нихром (67,5 Ni, 15 Cr, 16 Fe, 1,5 Mn)
• Реонат (84Cu, 12Mn, 4 Zn)
• Фехраль (80 Fe, 14 Cr, 6 Al)

Удельное сопротивление нихрома

Каждое тело, через которое пропускается электрический ток, автоматически оказывает ему определенное сопротивление. Свойство проводника противостоять электрическому току принято называть электрическим сопротивлением.

Рассмотрим электронную теорию данного явления. При движении по проводнику свободные электроны постоянно встречают на своем пути другие электроны и атомы. Взаимодействуя с ними, свободный электрон теряет часть своего заряда. Таким образом, электроны сталкиваются с сопротивлением со стороны материала проводника. Каждое тело имеет свою атомную структуру, которая оказывает электрическому току разное сопротивление. Единицей сопротивления принято считать Ом. Обозначается сопротивление материалов — R или r.

Чем меньше сопротивление проводника, тем легче электрическому току пройти через это тело. И наоборот: чем выше сопротивление, тем хуже тело проводит электрический ток.

Сопротивление каждого отдельно взятого проводника зависит от свойств материала, из которого он изготовлен. Для точной характеристики электрического сопротивления того или иного материала было введено понятие — удельное сопротивление (нихрома, алюминия и т. д.). Удельным считается сопротивление проводника длиной до 1 м, сечение которого — 1 кв. мм. Этот показатель обозначается буквой p. Каждый материал, использующийся в производстве проводника, обладает своим удельным сопротивлением. Для примера рассмотрим удельное сопротивление нихрома и фехрали (более 3 мм):

• Х15Н60 — 1.13 Ом*мм/м
• Х23Ю5Т — 1.39 Ом*мм/м
• Х20Н80 — 1.12 Ом*мм/м
• ХН70Ю — 1.30 Ом*мм/м
• ХН20ЮС — 1.02 Ом*мм/м

Удельное сопротивление нихрома, фехрали указывает на основную сферу их применения: изготовление аппаратов теплового действия, бытовых приборов и электронагревательных элементов промышленных печей.

Поскольку нихром и фехраль преимущественно используются в производстве нагревательных элементов, то самая распространенная продукция — нихромовая нить, лента, полоса Х15Н60 и Х20Н80, а также фехралевая проволока Х23Ю5Т.

Удельное сопротивление и проводимость – Температурные коэффициенты Общие материалы

Удельное сопротивление – это

• электрическое сопротивление единицы куба материала, измеренное между противоположными гранями куба

Калькулятор сопротивления электрического проводника

Этот калькулятор можно использовать для расчета электрическое сопротивление проводника.

Коэффициент удельного сопротивления (Ом·м) (значение по умолчанию для меди)

Площадь поперечного сечения проводника (мм ² ) — AWG Wire Gauge

30303030303030303030303030303030303030 3030303030303030303030 3030303030303030303030 303030303030303030303030303030303119 -630302020202020032

031 185 x 10 ^-8 053031 Yttrium

Aluminum	2.65 x 10 -8	3.8 x 10 -3	3.77 x 10 7
Aluminum alloy 3003, rolled	3.7 x 10 -8
Aluminum alloy 2014, annealed	3.4 x 10 -8
Aluminum alloy 360	7.5 x 10 -8
Aluminum bronze	12 x 10 -8
Animal fat			14 x 10 -2
Animal muscle			0.35
Antimony	41. 8 x 10 -8
Barium (0 o C)	30.2 x 10 -8
Beryllium	4.0 x 10 -8
Beryllium copper 25	7 x 10 -8
Bismuth	115 x 10 -8
Латунь -58% CU	5,9 x 10 -8	1,5 x 10 -3
-3%
7.1 x 10 -8	1.5 x 10 -3
Cadmium	7.4 x 10 -8
Caesium (0 o C)	18. 8 x 10 -8
Calcium (0 o C)	3.11 x 10 -8
Carbon (graphite) 1)	3 — 60 х 10 -5	-4.8 x 10 -4
Cast iron	100 x 10 -8
Cerium (0 o C)	73 x 10 -8
Chromel (alloy of chromium and aluminum)		0.58 x 10 -3
Chromium	13 x 10 -8
Cobalt	9 x 10 -8
Constantan	49 x 10 -8	3 x 10 -5	0.20 x 10 7
Copper	1. 724 x 10 -8	4.29 x 10 -3	5.95 x 10 7
Cupronickel 55-45 (constantan)	43 x 10 -8
Dysprosium (0 o C)	89 x 10 -8
Erbium (0 o C)	81 x 10 -8
Eureka		0.1 x 10 -3
Europium (0 o C)	89 x 10 -8
Gadolium	126 x 10 -8
Gallium (1.1K)	13.6 x 10 -8
Germanium 1)	1 — 500 x 10 -3	-50 x 10 -3
Glass	1 — 10000 x 10 9		10 -12
Gold	2. 24 x 10 -8
Graphite	800 x 10 -8	-2.0 x 10 -4
Hafnium (0.35K)	30.4 x 10 -8
Hastelloy C	125 x 10 -8
Holmium (0 o C)	90 x 10 -8
Indium (3.35K)	8 x 10 -8
Inconel	103 x 10 -8
Iridium	5.3 x 10 -8
Iron	9.71 x 10 -8	6.41 x 10 -3	1.03 x 10 7
Lanthanum (4.71K)	54 x 10 -8
Lead	20. 6 x 10 -8		0,45 x 10 7
Литий	9.28 x 10 -8
Lutetette
Lutetette
Lutetettem
Lutetet
Lutetet
	4,45 x 10 -8
Магниевый сплав AZ31B	9 x 10 -8
1.0 x 10 -5
Mercury	98.4 x 10 -8	8.9 x 10 -3	0.10 x 10 7
Mica (Glimmer)	1 x 10 13
Mild steel	15 x 10 -8	6.6 x 10 -3
Molybdenum	5. 2 x 10 -8
Monel	58 x 10 -8
Neodymium	61 x 10 -8
Nichrome ( Сплав никеля и хрома)	100 -150 x 10 -8	0,40 x 10 -3
Никель	6.85 x 10 -8		6.41. 6.85 x -8		6.41. 6.85 x 100019 -8		.0019 -3
Nickeline	50 x 10 -8	2.3 x 10 -4
Niobium (Columbium)	13 x 10 -8
Osmium	9 x 10 -8
Palladium	10.5 x 10 -8
Phosphorus	1 x 10 12
Platinum	10. 5 x 10 -8	3.93 x 10 -3	0.943 x 10 7
Plutonium	141.4 x 10 -8
Polonium	40 x 10 -8
Potassium	7.01 x 10 -8
Praseodymium	65 x 10 -8
	50 x 10 -8				.9003AIL	.1	313AIL	.	.	.	.19003	.9003AIL	3AIL	3AIL	3AIL		.19003AIL		.19003AIL		.19003AIL		.19003AIL. 8
Кварц (плавлено)	7,5 x 10 17
Rhenium (1,7K)	17,2 x
Rhodium	4.6 x 10 -8
Rubber — hard	1 — 100 x 10 13
Rubidium	11. 5 x 10 -8
Ruthenium (0.49K)	11.5 x 10 -8
Samarium	91.4 x 10 -8
Scandium	50.5 x 10 -8
Selenium	12.0 x 10 -8
Silicon 1)	0.1-60	— 70 x 10 -3
Silver	1.59 x 10 -8	6.1 x 10 -3	6.29 x 10 7
Sodium	4.2 x 10 -8
Soil, typical ground			10 -2 — 10 -4
Solder	15 x 10 -8
Stainless steel			10 6
Strontium	12. 3 x 10 -8
Sulfur	1 x 10 17
Tantalum	12.4 x 10 -8
Terbium	113 x 10 -8
Thallium (2.37 K)	15 x 10 -8
Торий	18 x 10 -8
THALIM0019 -8
Tin	11.0 x 10 -8	4.2 x 10 -3
Titanium	43 x 10 -8
Tungsten	5.65 x 10 -8	4.5 x 10 -3	1.79 x 10 7
Uranium	30 x 10 -8
Vanadium	25 x 10 -8
Water, distilled			10 -4
Water, fresh			10 -2
Вода, соль			4
Иттербий	27,7 x 100019 -8
55 x 10 -8
Zinc	5. 92 x 10 -8	3.7 x 10 -3
Zirconium (0.55K)	38.8 x 10 -8

¹⁾ Примечание! — удельное сопротивление сильно зависит от наличия примесей в материале.

^{2 )} Внимание! — удельное сопротивление сильно зависит от температуры материала. Таблица выше основана на 20 ^или C ссылка.

Электрическое сопротивление провода

Электрическое сопротивление провода больше для более длинного провода и меньше для провода с большей площадью поперечного сечения. The resistance depend on the material of which it is made and can be expressed as:

R = ρ L / A                        (1)

where

R = resistance (ohm, Ом )

ρ = Коэффициент удельного сопротивления (OHM M, ω M)

L = длина провода (M)

A = область поперечного сечения провода (M ² 2020203 = Поперечная область провода (M ² 202020203 = поперечное сечение

Фактором сопротивления, учитывающим природу материала, является удельное сопротивление. Поскольку оно зависит от температуры, его можно использовать для расчета сопротивления провода заданной геометрии при различных температурах.

Обратная величина удельного сопротивления называется проводимостью и может быть выражена как:

σ = 1 / ρ (2)

, где

σ = Фворичность (1 / ω M)

Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример — Пример. алюминиевый кабель длиной

10 м и площадью поперечного сечения 3 мм ² можно рассчитать как

R = (2,65 10 ^-8 Ом·м) (10 м) / ((3 мм ² ) (10 ^-6 м ² /мм ² ))

   = 0,09 Ом

Сопротивление

Электрическое сопротивление элемента цепи или устройства, приложенное к Что протекает через это:

R = U / I (3)

, где

R = Сопротивление (OHM)

9000 U 9999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 = сопротивление. = напряжение (В)

I = ток (А)

Закон Ома

               (4)

можно использовать для прогнозирования поведения материала.

Удельное сопротивление в зависимости от температуры

Изменение удельного сопротивления в зависимости от температуры можно рассчитать как

dρ = ρ α dt                  (5)

where

dρ = change in resistivity (ohm m ² /m)

α = temperature Коэффициент (1/ ^O C)

DT = изменение температуры ( ^O C)

Пример — изменение со сценообразием

9002 Alumin с устойчивой к сопротивлению

с устойчивостью

с устойчивостью

с устойчивостью

с устойчивостью

с устойчивостью

с устойчивостью

с устойчивостью

с устойчивостью 9003

.

0013 2,65 x 10 ^-8 Ом м ² /м нагревается от 20 ^o C до 100 ^o C . Температурный коэффициент для алюминия равен 3,8 x 10 ^-3 1/ ^o C . Изменение удельного сопротивления можно рассчитать как

dρ = (2,65 10 ^-8 Ом·м ² /м) (3,8 10 ^-3 1/ ^o Кл) ((100

2 0 o C) — (20 ^или С))

             = 0.8 10 ^-8 ohm m ² /m

The final resistivity can be calculated as

ρ = (2.65 10 ^-8 ohm m ² /m) + (0,8 10 ^-8 Ом M ² /M)

= 3,45 10 ^-8 Ом M ² /M

COEFTIONS COEFTIPAT Этот калькулятор можно использовать для расчета удельного сопротивления материала проводника в зависимости от температуры.

  ρ — resistivity coefficient (10 ^-8 ohm m ² /m)

α — temperature coefficient (10 ^-3 1/ ^o C)

dt — изменение температуры ( ^o C)

Для большинства материалов, увеличивающих электрическое сопротивление и температуру

9. Изменение сопротивления можно выразить как

DR / R _S = α DT (6)

, где

DR = изменение сопротивления (OHM) 3

12 = изменение сопротивления (OHM) 3

12 = Изменение сопротивления (OHM) 3

12 = Изменение сопротивления (OHM) 3 . стандартное сопротивление согласно справочным таблицам (Ом)

α = температурный коэффициент сопротивления ( ^o C ^-1 )

dT 9194 = Изменение температуры по сравнению с эталонной температурой ( ^O C, K)

(5) можно изменить на:

DR = α DT R _S (6B)

. температурный коэффициент сопротивления» — α   — материала представляет собой увеличение сопротивления 1 Ом резистора из этого материала при повышении температуры 1 ^o C .

Пример. Сопротивление медного провода в жаркую погоду

Провод медный с сопротивлением 0,5 кОм при нормальной рабочей температуре 20 ^o C в жаркую солнечную погоду нагревается до 80 ^o C . Температурный коэффициент для меди равен 4,29 x 10 ^-3 (1/ ^o C) , а изменение сопротивления может быть рассчитано как

C) ((80 ^o C) — (20 ^o C) ) (0,5 кОм)

= 0,13 (Kom)

Результирующее сопротивление для медного провода в жаркую погоду будет

R = (0,5 кОм) + (0,13 кОм)

= 0,63 (Kω)

= 0,63 (Kω)

= 0,63 (Kω)

= 0,63 (Kω)

.

    = 630 (Ом)

Пример. Сопротивление угольного резистора при изменении температуры

Угольный резистор с сопротивлением 1 кОм при температуре 20 ^o C нагревается от 1 9 3 до 110200019 или С . Температурный коэффициент для углерода отрицательный -4,8 х 10 ^-4 (1/ ^o С) — сопротивление уменьшается с повышением температуры.

Изменение сопротивления можно рассчитать как

dR = ( -4,8 x 10 ^-4 1/ ^o C) ((120 ^o C) — 90 C) — 90

(20 ) (1 кОм)

    = — 0,048 (кОм)

Результирующее сопротивление резистора будет равно

r = (1 кОм) — (0,048 кОм)

= 0,952 (кОм)

= 952 (ω)

Сопротивление против температуры

в проводнике в зависимости от температуры.

R _S — Сопротивление (10 ³ (OHM)

α — Тема-3 1/ ^O C)

DT — Изменение температуры ( ^O C)

ФУКТЫ Коррекции температуры для Перератора.

0

ФУКТЫ Коррекции температуры для ПРИЛОЖЕНИЯ.

(°C)

0031 1.000

9129

Столичный столичный сопротивление.

0001 Таблица удельного сопротивления

Factor to Convert to 20°C	Reciprocal to Convert from 20°C
5	1.064	0.940
6	1.059	0.944
7	1.055	0.948
8	1.050	0.952
9	1.046	0.956
10	1.042	0.960
11	1.037	0.964
12	1.033	0.968
13	1.029	0.972
14	1.025	0.976
15	1.020	0.980
16	1.016	0.984
17	1. 012	0.988
18	1,008	0,992
19	1,004	0,996
20
20	1.000
21	0.996	1.004
22	0.992	1.008
23	0.988	1.012
24	0.984	1.016
25	0,980	1,020
26	0,977	1,024
27	0,9.73	1.028
28	0.969	1.032
29	0.965	1.036
30	0.962	1.040
31	0.958	1.044
32	0,954	1,048
33	0,951	1,052

Material Resistivity ρ (ohm m) Temperature coefficient α per degree C Conductivity σ x 10 7 /Ωm Ref Silver 1,59 x10 -8 .0038 6,29 3 Copper 1.68 x10 -8 .00386 5.95 3 Copper, annealed 1.72 x10 -8 .00393 5. 81 2 Aluminum 2.65 x10 -8 .00429 3.77 1 Tungsten 5.6 x10 -8 .0045 1.79 1 Iron 9,71 x10 -8 .0032 Platinum 10.6 x10 -8 .003927 0.943 1 Manganin 48.2 x10 -8 .000002 0,207 1 ВЫСОВАНИЕ 22 x10 22 x10 -22 . 2066 … 0.45 1 Mercury 98 x10 -8 .0009 0.10 1 Нихром (Ni, Fe, Cr Alloy) 100 X10 -8 .0004 031 .0004 031 .0004 031.0045 Constantan 49 x10 -8 … 0.20 1 Carbon* (graphite) 3-60 x10 -5 -.0005 . .. 1 Germanium* 1-500 x10 -3 -.05 … 1 Silicon* 0.1-60 … -.07 . .. 1 Glass 1-10000 x10 9 … … 1 Quartz ( слился) 7.5 x10 17 … … 1 Hard rubber 1-100 x10 13 .
