 Сегодня начнем цикл статей на тему конвейеров. Я лично считаю, что конвейер, как промышленное приспособление, своим появлением на свет обязан Адаму Смиту с его теорией разделения труда. В ее основе закладывается максимальная отдача от работника, выполняющего основную работу на производстве. Так кто же будет перемещать заготовку от одного работника к другому? Конечно, сначала это выполнял дополнительный работник, но все что можно автоматизировать должно быть автоматизировано. Итак, Генри Форд пришел к конвейеру — машине, которая непрерывно перемещает грузы. Конечно, отдельно эта машина не может функционировать. Нужен кто то или что то, что загружает конвейер, а иногда и разгружает.

В этой вводной статье мы разберем, какие бывают конвейеры (разнообразие, типы), а так же в ознакомительной форме устройство конвейера.

Устройство конвейера.

В общем смысле слова конвейер — это непрерывно работающая машина для перемещения груза на свой рабочей поверхности из точки «А» в точку «Б». Упрощенно, устройство конвейера стоит рассматривать с двух аспектов.

• Первый — движущая сила конвейера. Это привод конвейера, его сочленение с движущимися деталями и собственно корпус или каркас конвейера, обеспечивающий правильное движение.
• Второй — рабочая поверхность. Та самая часть, которая перемещает грузы.

Типы конвейеров.

В первую очередь необходимо знать, что именно и на какое расстояние мы будем перемещать. От этого напрямую зависит тип конвейера. В горнодобывающей промышленности не зря применяются вагонетки. Использование конвейера было бы неоправданно.

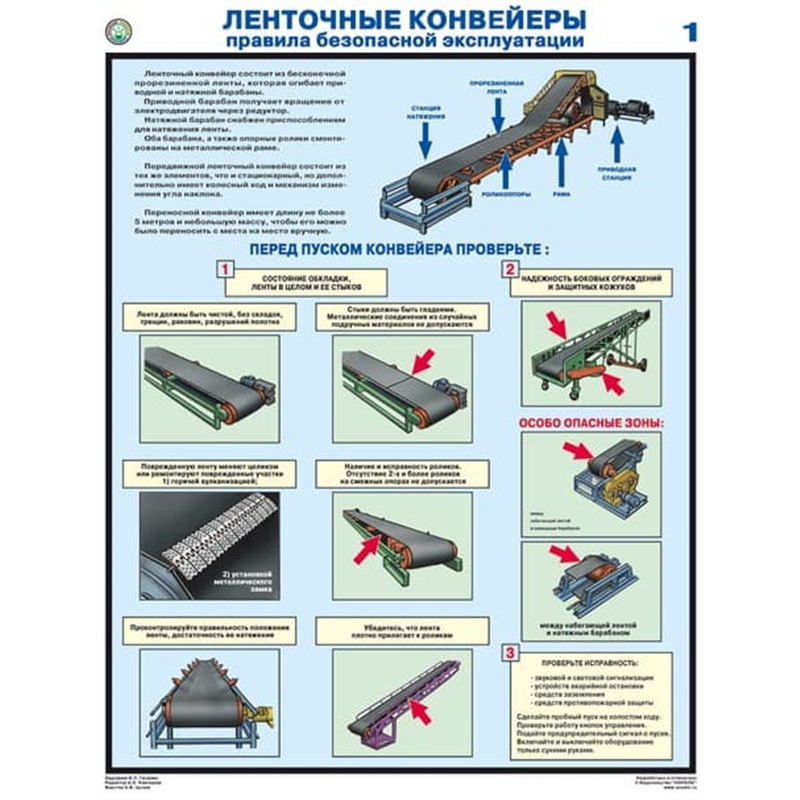

Ленточный конвейер.

Принцип очень прост. Армированная текстильная или резиновая лента, в зависимости от Вашего техпроцесса, натянута на ролики, закрепленные в каркас. Вся эта конструкция приводиться в действие двигателем. Лента ползет, груз движется. Чем тяжелее груз, тем мощнее используемый двигатель. Для того чтобы груз не сваливался с ленты крайние ролики делают обычно чуть выше. Сцепление привода конвейера и ленты не жесткое. При превышении некоторого порога нагрузки лента прекратит движение. Можно немного усложнить задачу. Конечная точка конвейера находится выше начальной. Нет ничего проще: применяем ленту с ребрами. В этом случае груз никуда не денется.

С помощью ленточного транспортера так же можно перемещать сыпучие грузы. Благодаря такому множественному назначению и низкой цене ленточный конвейер является самым востребованным на рынке.

Пластинчатый конвейер.

Пластинчатый конвейер применяется, если вес груза очень высок, либо возникают другие подобные нагрузки. Например, на конвейер иногда заходят люди. Ну и естественно такой конвейер более устойчив к износу.

А вот сыпучие грузы не подходят для перемещения в этом типе конвейера. Максимум мелкоштучные изделия. Этот тип конвейеров обычно уже применяется с цепью. Цепь позволяет не проскальзывать приводу.

Цепной конвейер.

Приводу конвейера гораздо проще иметь сцепление с цепью, чем с ребристой или даже гладкой лентой. Но это накладывает некоторые ограничения на ролики конвейера. Вернее используются уже не ролики, а звездочки. Причем, чем больше цепь, тем сложнее используемые звездочки.

На цепи можно закрепить любой грузонесущий орган: лента, ковш, скребок …

Скребковый конвейер.

Отличительной особенностью скребкового конвейера является его «перевернутость». В обычных конвейерах рабочая поверхность располагается сверху. У этого конвейера она снизу. Он протаскивает своими скребками сыпучий или мелкоштучный груз по неподвижной поверхности. Причем подача груза может происходить в любой точке конвейера.

Подвесной конвейер.

Подвесной конвейер представляет собой цепь, перемещаемую вдоль потолка, на которой подвешены грузы.

Обычно применяется на производстве. Удобство заключается в том, что нет ограничения на нагрузку на пол около конвейера как в предыдущих случаях.

Рольганг.

Устройство рольганга принципиально отличается от других конвейеров. Тут нет рабочей поверхности. По сути это просто набор роликов, работающих синхронно.

Думаю, о рольгангах стоит написать отдельно.

Винтовой конвейер.

И напоследок рассмотрим один из самых древних типов конвейеров — винтовой. Смотрим на рисунок.

 Ничего не напоминает? Да, да! Шнек обычной мясорубки — это пример винтового конвейера из быта.

Конечно, это можно применять в основном к сыпучим грузам. Этот тип конвейеров отличается крайне высокой износоустойчивостью и крайне низкой ценой. При некоторой точности деталей в нем можно транспортировать даже жидкость.

Могу добавить только одно. Если вы задумываетесь о покупке конвейера, значит вы — успешный человек.

Основные виды конвейеров. Типы конвейеров (транспортеров)

Существует несколько основных типов конвейеров: ленточные конвейеры, пластинчатые конвейеры, скребковые конвейеры, цепные конвейеры, подвесные конвейеры, винтовые конвейеры, роликовые конвейеры, инерционные конвейеры, качающиеся конвейеры, вибрационные конвейеры. Рассмотрим для чего предназначены данные виды конвейеров.

Пожалуй, наиболее распространенным типом конвейера является ленточный конвейер, предназначенный для перемещения насыпных, кусковых и штучных грузов, как на короткие, так и на дальние расстояния. В конструкции ленточного конвейера тяговым и грузонесущим органом является лента, движущаяся по стационарным роликоопорам. Натяжение ленты производится при помощи приводного и натяжного барабанов. Основными преимуществами ленточных конвейеров является высокая надежность и производительность от нескольких тонн в час до нескольких тысяч тонн в час.

Пластинчатые конвейеры предназначены для перемещения в горизонтальной плоскости или с небольшим уклоном штучных грузов (от 0,5 кг до 500 кг и более) и крупнокусковых грузов. Преимуществом пластинчатого конвейера является возможность транспортировать грузы с острыми кромками, грузы, нагретые до высоких температур. Также пластинчатые конвейеры находят широкое применение в пищевой промышленности.

Скребковые конвейеры — еще один вид конвейеров, предназначенный для перемещения сыпучих или кусковых грузов по желобу или трубе при помощи движущихся скребков. Однако применение скребковых конвейеров ограничено ввиду быстрого износа скребков и желобов, а также большого расхода энергии на преодоление сопротивления материала. Разновидностью скребковых конвейеров являются конвейеры с погруженными скребками. У таких конвейеров скребки перекрывают только часть желоба, при этом груз заполняет желоб целиком или большую его часть. Такие конвейеры используются чаще всего для перемещения мелкосыпучих грузов в горизонтальном, вертикальном или наклонном направлении.

Еще одним крайне распространенным видом конвейеров являются цепные конвейеры или, как они называются по-научному, конвейеры с несущими и ведущими цепями. Такие конвейеры не имеют грузонесущего органа. В таких конвейерах грузы устанавливаются непосредственно на цепи. Цепные конвейеры предназначены для перемещения тяжелых крупногабаритных или горячих грузов. Разновидностью цепного конвейера является тележечный конвейер. В таком конвейере тележки соединены между собой тяговой цепью и двигаются по замкнутой трассе.

Подвесные конвейеры предназначены для перемещения штучных грузов чаще по замкнутой трассе. Среди подвесных конвейеров выделяют грузонесущие, тянущие и толкающие.

Еще одним крайне распространенным типом конвейеров является винтовой конвейер. Винтовые конвейеры предназначены для перемещения пылевидных и мелкокусковых грузов в горизонтальной или наклонной плоскости с углом наклона до 20 градусов. Как и в скребковых конвейерах лопасти и желоб винтового конвейера быстро изнашиваются, груз измельчается, на его транспортировку расходуется большое количество энергии.

Роликовые конвейеры предназначены для перемещения штучных грузов, имеющих плоскую, цилиндрическую или ребристую поверхность. Ролики могут быть как приводными, так и не приводными. Конвейеры с неприводными роликами (гравитационные) имеют уклон 2-5 градусов, на таких конвейерах груз перемещается под действием силы тяжести.

Еще одним типом конвейеров, объединяющим два подтипа, являются инерционные конвейеры. Инерционные конвейеры предназначены для транспортировки сыпучих или мелкоштучных грузов на небольшие расстояния. Сред инерционных конвейеров выделяют: качающиеся конвейеры и вибрационные конвейеры. Первые характеризуются большой амплитудов и малой частотой колебаний, вторые напротив большой частотой и малой амплитудой.

Компания АЛЬФА ИНЖИНИРИНГ предлагает следующие виды конвейеров:

•
  цепные конвейеры;

•
  пластинчатые конвейеры;

•
  ленточные конвейеры;

•
  конвейеры на модульной ленте;

•
  воздушные конвейеры;

•
  рольганги;

•
  конвейеры для специального применения.

Уже более 15 лет наша компания производит надежные и производительные конвейеры для различных отраслей. Обратитесь в нашу компанию и мы подберем для вас вид конвейера, максимально подходящий под ваши задачи.

Типы и использование промышленных конвейеров

Здесь представлена ​​полезная информация о многих различных типах конвейеров

Типы конвейеров, категории и использование

Промышленные конвейеры имеют множество различных конструкций и применений. Распространенными типами являются ленточные, роликовые, моторизованные роликовые и подвесные конвейеры. Мы классифицируем их как напольные (установленные на полу) или подвесные. Используйте их для перемещения продуктов, создания буферов и последовательной доставки продуктов для производственной линии.

Как используются конвейеры?

Инженеры-технологи используют конвейеры на своих производственных объектах по многим причинам:

• Перемещение продукции из пункта А в пункт Б (чтобы избежать траты времени на ходьбу или уменьшить количество перемещений вилочных погрузчиков и т. д.)
• Для переноски продуктов, которые слишком тяжелы для того, чтобы члены команды могли их поднять
• Для перемещения продукта, пока операторы работают над ним (или добавляют к нему). Как конвейер окончательной сборки на автозаводе
• Во избежание травм рабочих от повторяющихся движений. Или для предотвращения повреждения продуктов, вызванного движением
• Для доставки продуктов роботу для обработки. Или получать продукты от робота, готовые к следующему шагу

Использование для хранения и буферизации

• Для хранения продуктов между процессами или на последнем этапе процесса
• Для создания буфера или банка накопления. Это гибкая система хранения. Используйте его, если количество продуктов на складе может быть меньше или больше, что необходимо для балансировки технологического процесса
• Для упорядочивания или повторного упорядочивания продуктов между процессами. Власть и свободные системы могут обеспечить это

Конвейеры являются одним из наиболее гибких типов промышленного оборудования. Если они указаны и установлены, они могут повысить производительность, эффективность и безопасность. Ultimation предлагает такие доступные решения, как гравитационные ролики за 50 долларов, или такие сложные, как автоматизированная система стоимостью 5 миллионов долларов или больше. Конвейеры также используются для транспортировки сыпучих материалов, таких как гравий или железная руда.

Как выбрать правильный тип конвейера?

Начало работы

1. 1. Начнем с основной информации о продукте. Нам полезно понимать продуктивную роль, которую будет выполнять ваша система. Это движущиеся части, их хранение, изменение их последовательности или предоставление рабочей поверхности во время их движения? Основываясь на этих факторах, мы можем выбирать из различных доступных типов. Затем посмотрите, какие из них могут выполнять работу и обеспечивать наилучшие преимущества.
   2. Далее идут ограничения. Доступное пространство в производственной среде может быть очень ценным. И хотя конвейеры могут значительно повысить производительность, они также могут мешать другим операциям. Тщательно проверьте пространство, которое они занимают. Это дает нам информацию для нашего следующего решения, которое заключается в том, использовать ли уровень пола или стиль над головой.

Напольный или потолочный?

1. 1. Конвейеры подразделяются на напольные и подвесные, так как это важный момент принятия решения. Накладные стили могут принимать самые разные формы (9).0060 см. этот рисунок здесь для различных типов ). Но все они имеют то общее преимущество, что сама система монтируется над перемещаемой частью. Поэтому они используют производственные площади, не занятые другим оборудованием. Это может позволить сделать рабочее пространство наверху продуктивным, например, использовать его в качестве буфера или банка хранения. Если имеется больше места, более подходящими могут быть напольные системы. К ним относятся ленточные конвейеры, гравитационные ролики, роликовые и пластинчатые конвейеры.
   2. Подумайте, как вы хотите загружать и выгружать детали. Некоторые процессы требуют точного позиционирования детали (например, для загрузки или разгрузки робота). Это могут обеспечить системы, оснащенные инструментами, поддонами или держателями. Простой ленточный или роликовый конвейер сам по себе не может удерживать деталь в точном положении.
   3. Требуемая скорость и доступные инвестиции могут определять выбор. Простые, быстрые и доступные системы — это здорово. Другие решения требуют более сложных автоматизированных конвейерных линий.

На лучших объектах, скорее всего, будут напольные конвейеры, а также подвесные конвейеры. Подвесные конвейеры и моторизованные роликовые конвейеры также часто используются вместе со складскими роботами или автономными мобильными роботами. Складские роботы могут поднимать и сбрасывать грузы с ваших существующих конвейеров и обеспечивать гибкий способ соединения всех типов ваших конвейеров вместе для максимальной производительности и использования пространства. Узнайте больше о складских роботах от Ultimation здесь.

Нижеприведенный материал содержит краткое описание каждого из наиболее распространенных доступных типов конвейеров.

Ленточный конвейер

Иногда наши клиенты называют их «Конвейерными лентами». На самом деле это материал ремня. Ленточная система является одним из самых простых типов конвейеров. Он перемещает детали из одного конца в другой. Скорость может быть переменной с приводом переменной скорости. Не используйте ленточные системы в качестве рабочей поверхности. Их также нельзя использовать для представления деталей роботу, буферизации или последовательности деталей. Но их простота делает их одним из самых распространенных типов конвейеров.

Они относятся к категории напольных. Ленточные конвейеры обычно перемещают ленту по опорной стальной пластине, так что при движении лента скользит. Этот стиль представляет собой кровать-слайдер. Или лента может поддерживаться поверх близко расположенных роликов. Эти типы конвейерных лент называются роликовыми лентами или роликовыми конвейерными лентами. Подробнее о них здесь . Готовы купить? Вот диапазон, доступный для онлайн-покупки .

Простое и доступное перемещение деталей

Гравитационный роликовый конвейер

Также один из самых простых типов, они очень доступны по цене. Ряд роликов, установленных на боковой раме, обеспечивает поверхность качения. При установке под углом наклона детали двигаются сами по себе. Однако при использовании гравитационных конвейеров для деталей разного размера и веса это может быть сложнее. вам нужно будет контролировать скорость и угол. Части, сталкивающиеся друг с другом, могут привести к повреждению. Но по сравнению с переноской деталей из точки А в точку Б гравитационный рольганг часто является отличной отправной точкой. Это очень простое улучшение производительности. Узнать больше про них здесь . Готовы купить? Вот диапазон, доступный для онлайн-покупки .

Позволяет продуктам скользить или скатываться по склону

Цепные конвейеры

Напольные цепные конвейеры отлично подходят для тяжелых предметов. Они особенно полезны для предметов с неровной нижней поверхностью. Конвейерная цепь обеспечивает две или три точки контакта с нижней частью груза. Когда цепь движется, она перемещает продукт вперед. Они используются для перевозки поддонов и больших промышленных контейнеров. При необходимости изделия монтируются на приспособление, или «салазки», и приспособление переносится на цепях. Это обычное применение на автомобильных заводах. Они тяжелые и обычно движутся с низкой скоростью. Узнать больше о типах конвейерных цепей здесь . Готовы купить? Вот диапазон, доступный для онлайн-покупки .

Тяжелая рабочая лошадка для тяжелых условий эксплуатации

Роликовый конвейер / цепной приводной ролик (CDLR)

Если мы объединим ролики гравитационного конвейера с цепями системы с цепным приводом, мы сможем соединить ролики. Добавьте двигатель и редуктор, и теперь у нас есть роликовый конвейер или система роликов с цепным приводом. Иногда люди в отрасли используют аббревиатуру CDLR. Они относятся к семейству напольных конвейеров и представляют собой сверхмощные системы погрузочно-разгрузочных работ. Используйте их для перевозки поддонов, сидений (на салазках или поддонах), шин и контейнеров. Если на валы установить свободные пластиковые втулки, как показано на фото ниже, они могут накапливать или накапливать продукт. Ролики могут продолжать двигаться, даже если продукт наверху не движется. Цепи соединяются между собой от одного ролика к другому сбоку. Узнать больше про них здесь .

Моторизованное цепное движение с буферизацией (накоплением)

Моторизованные роликовые конвейеры – 24 В MDR Конвейеры

Что, если мы поместим двигатель внутрь роликов? Эти современные двигатели лежат в основе современных сложных распределительных центров. С высокой скоростью 200 футов в минуту и ​​более ваши Amazon и почтовые посылки, доставленные к вам домой, проходили по конвейерам такого типа. Они используют один или несколько приводных роликов на зону для создания серии зон вдоль конвейера.

Соединение MDR с другими роликами

Моторизованный ролик соединяется с другими роликами в той же зоне пластиковыми или усиленными ремнями. Фотоглазки включают и выключают моторы, а детали перемещаются в следующую зону при наличии свободного места. Таким образом, детали никогда не соприкасаются, избегая повреждений. Мы называем это «накопление нулевого давления», и это очень ценное преимущество. Дополнительный бонус? Вы можете преобразовать гравитационный конвейер в моторизованную роликовую систему . Узнайте больше о двигателях и принципах работы конвейеров MDR  здесь . Готовы купить? У нас есть ряд конвейеров, двигателей и блоков питания MDR, доступных для покупки в Интернете .

Автоматическое перемещение каждой части

Роликовый конвейер с электроприводом

Пластинчатые конвейеры

Пластинчатый конвейер представляет собой просто двухрядную цепную систему с планками, соединенными с цепью, и направляющей системой для пластин. Это создает гладкую поверхность, на которую крепятся детали оснастки или приспособления. Используйте это, чтобы удерживать детали в нужном положении. Иногда приспособления также позволяют детали вращаться 90 градусов или 180 градусов по мере необходимости в нескольких плоскостях. Поэтому вы можете использовать пластинчатые конвейеры в качестве рабочей поверхности для сборочных операций. Позиционирование детали также достаточно точное. Поэтому роботы обычно выполняют операции загрузки или разгрузки на одном или нескольких концах пластинчатого конвейера. Подробнее о них здесь .

Работа на поверхности во время ее перемещения или индексации

Верхние системы ручных толкающих балок

Переходя к семейству подвесных конвейеров, самыми простыми системами являются ручные тележки с толкающими балками. В качестве пути мы используем закрытый путь или двутавровую секцию. Эти типы чрезвычайно универсальны, просты в настройке и доступны по цене. Они монтируются над рабочим местом с помощью стальных конструкций, опирающихся на крышу или пол. Для получения дополнительной информации о девяти различных типах систем надголовного стиля см. 9.0060 этот рисунок . Тележки для этих систем стоят менее 50 долларов каждая, а гусеницы также очень доступны. Узнайте больше о них здесь или купите их онлайн здесь . Системы балочных тележек особенно популярны для покрасочных и отделочных работ. Механизм остается над деталью и не покрывается спреем.

Перемещение деталей по двутавровой балке или рельсовой системе

Моторизованный подвесной конвейер / Монорельсы

Одним из наиболее распространенных типов является подвесной конвейер с тележками, соединенными между собой цепью. Цепь может быть закрытой («закрытая дорожка») или открытой под двутавровой балкой. Такие системы обработки материалов устанавливаются почти на каждом крупносерийном производственном предприятии. Цепь приводится в движение двигателем с редуктором, а перемещаемые части подвешиваются к тележкам, прикрепленным к цепи. Доступно множество различных типов вложений. Для сложных деталей используйте приспособление или держатель, подвешенный к нескольким тележкам, чтобы определить положение детали. Цепочка может быть запущена всегда, или же система может индексировать. При этом детали перемещаются с одной сборочной станции на другую с заданным интервалом. Узнать больше о типах подвесных конвейеров здесь .

Цепь проходит внутри гусеницы этого закрытого гусеничного конвейера

Силовой и свободный конвейеры

Также в семействе подвесных устройств есть силовой и свободный конвейер. Это похоже на обычную моторизованную подвесную систему, за исключением того, что у нее две дорожки. В одном треке цепь работает непрерывно. На другом пути тележки движутся вместе с цепью с помощью толкающих механизмов (известных как «собачки-толкатели»). Они установлены через равные промежутки на цепи. Когда две тележки прижимаются друг к другу, собаки могут скользить поверху. Точно так же стопорное лезвие можно использовать с пневматическим цилиндром для воспроизведения этой геометрии. Это позволяет тележкам начинать или останавливать движение практически в любом месте системы. Эта универсальность делает силовые и свободные конвейеры наиболее производительными подвесными системами. Они могут запускать, останавливать, буферизовать и изменять последовательность частей с помощью переключателей. Узнать больше про них здесь .

Готовы к загрузке роботом

Верхние и нижние конвейеры

Как следует из названия, они идут сверху и снизу. Доступен в ручном, моторизованном, силовом и бесплатном вариантах.

Монорельсы A с приводом и свободным ходом над нижним конвейером

Перевернутые монорельсы и перевернутые приводные и свободные пути

Так же, как их верхние конфигурации, за исключением того, что гусеница находится на земле, а груз находится над гусеницей. Полезно при окраске, чтобы избежать попадания пыли или капель масла на детали. Широко используется в операциях окончательной сборки автомобилей.

Перевернутая мощность и свободный конвейер

Как работает электрическое управление конвейерами?

Наряду с разнообразным ассортиментом конвейеров, которые используются для любых целей, существуют и электрические системы управления. Самые простые системы не требуют электрического управления. Эти типы включают в себя гравитационные ролики и ручные тележки с подвесными балками или закрытые системы направляющих. Моторизованные системы могут использовать простые переключатели пуска и остановки для простых приложений. Однако более типично иметь систему управления, которая использует входные данные от датчиков. Типы датчиков включают фотоглазки, концевые выключатели или датчики приближения. Эти датчики могут сообщать процессору, когда следует остановиться, запуститься или выполнить другую функцию.

Более совершенные элементы управления

Программируемые логические контроллеры (ПЛК) предназначены для более крупных систем. Они могут управлять конвейерами, а также любым другим технологическим оборудованием. Эти системы часто также оснащены частотно-регулируемым приводом (VFD) для регулировки скорости двигателей переменного тока. И, наконец, электродвигатели постоянного тока в системах 24 В имеют собственные специализированные контроллеры двигателей. Это позволяет получать входные данные от датчиков, обрабатывать выходные данные и подключаться к сети через Ethernet.

Как спроектировать конвейер?

Время, затрачиваемое на разработку конвейера, может варьироваться от минут до недель или даже месяцев. Как правило, чем длиннее конвейер, тем больше времени потребуется на этапе проектирования. Рассмотрим три категории простых, средних и продвинутых конвейерных проектов:

• Простой. Большинство конвейеров, приобретенных в нашем интернет-магазине «нажми и купи», относятся к этой категории. Это роликовые, ленточные или простые ручные толкатели длиной менее 20 футов. Их основное назначение — перемещение товара из точки А в точку Б по прямой. Процесс проектирования довольно прост и в основном включает в себя выбор лучшего конвейера для работы. Он должен стоять на полу? Затем используйте ленточный, роликовый или моторизованный роликовый конвейер. Может быть выше рабочей зоны? Затем используйте закрытую гусеницу или тип ручного толчка в виде I-образного клюва. Эта категория также довольно проста в установке. Это может быть так же просто, как собрать ножки на роликовом конвейере или конвейере MDR. Если это моторизованный MDR или ленточный конвейер, подключите его к обычной розетке, и после сборки ножек он будет готов к работе.
• Промежуточный. Большинство наших клиентов в этой категории являются руководителями групп технического обслуживания, инженерами-технологами или владельцами бизнеса, которые хорошо понимают свои технологические требования, но нуждаются в помощи в настройке наилучшей системы. Нам нравится помогать в этом, и многие из этих клиентов могут частично или полностью выполнить окончательную установку самостоятельно. Процесс проектирования здесь включает в себя еще пару шагов, которые включают в себя более детальное понимание переносимого продукта. Требования процесса также влияют на дизайн. Например, если конвейерная система проходит через роботизированную ячейку или покрасочную камеру. Для этих промежуточных систем многие клиенты выполняют большую часть проектных работ, а также часто выполняют установку. Если вы планируете систему надголовного стиля, в Ultimation есть это прекрасное видео , в котором рассказывается о том, как спроектировать и установить моторизованные подвесные конвейеры. Для систем промежуточной категории заказчику не нужно оплачивать какие-либо затраты на разработку проекта. Мы можем подготовить так называемую «ведомость материалов» для компонентов конвейера, в которой указано все, что вам нужно для установки и запуска вашей системы. Иногда мы также предоставляем расценки на то, что известно как «Надзор за установкой». Заказчик или его подрядчик выполняют монтажные работы, но мы отправляем инженера-механика или электрика для наблюдения за процессом монтажа и ввода в эксплуатацию.
• Комплекс . Проекты такого типа предназначены для тех случаев, когда заказчику нужна конвейерная система «под ключ», а также требуется основательная конструкция конвейерной системы и специальные навыки проектирования конвейеров. Проекты переходят из категории промежуточных в категорию сложных по мере увеличения общей длины системы и количества альтернативных путей конвейера. Используются стрелочные переводы, обходы, буферы, переходники, подъемные станции и другие специальные конвейеры. В эту категорию иногда попадают более сложные конвейерные технологии, такие как силовые и свободные конвейеры. Установка этих систем всегда выполняется опытным подрядчиком, как правило, Ultimation или специалистом по установке конвейеров, которого мы можем помочь вам выбрать.

Что произойдет, если вы позвоните или напишите нам по электронной почте, чтобы получить помощь в выборе лучшей системы?

Наша команда инженеров имеет большой опыт проектирования, изготовления и монтажа конвейерного оборудования. Процесс начинается с проверки того, подходит ли тип оборудования для вашего продукта. Посмотрим также на условия эксплуатации и объемы производства. Мы будем рады предоставить бесплатные консультации по различным типам конвейеров и средств автоматизации. Если вы студент или инженер и хотели бы немного углубиться в тему конвейерной техники, вот отличная (но дорогая) книга .

Первичная консультация

На начальных этапах мы используем телефонные звонки и онлайн Zoom-встречи (видеоконференции). Мы узнаем больше о ваших продуктах и ​​ваших потребностях. Затем покажите вам несколько различных типов снаряжения и расскажите о плюсах и минусах каждого типа. Поскольку многие из наших проектов уже доступны в форматах 3D CAD, мы также часто можем сделать быстрый макет того, как будет выглядеть сборочная система. Позже мы могли бы провести встречу на месте. Это делается для того, чтобы сосредоточиться на одном или двух лучших возможных типах, которые дадут наибольшую выгоду при минимальных инвестициях.

Позвоните или напишите нам сегодня, чтобы начать. Мы можем помочь сделать ваш процесс более эффективным.

Мы знаем, что ведение растущего бизнеса может оказаться сложным. Проблемы с обработкой материалов могут помешать вам расти быстрее. Позвоните нам по телефону 586-771-1881 или напишите [email protected] . Мы отвечаем на каждый телефонный звонок с живым оператором в рабочее время.

КУПИТЕ КОНВЕЙЕРЫ И ЧАСТИ ОНЛАЙН СЕЙЧАС.

Наш интернет-магазин работает круглосуточно и без выходных. У нас есть 1000 конвейеров и запчастей по сниженным ценам для быстрой доставки. Заказ до 15:00 по восточному времени для доставки в тот же день.

УЗНАТЬ БОЛЬШЕ

ПОГОВОРИТЬ С ИНЖЕНЕРОМ

БОЛЬШЕ КОНВЕЙЕРОВ

ОТЗЫВЫ

во время установки. Они сыграли важную роль в поддержании мотивации бригады во время сложной установки, и они работали во вторую смену, чтобы уложиться в производственный график SWRMC.

Мне понравилось работать с командой установки Ultimation, и я рад дать эту рекомендацию. Я с большим уважением отношусь к Ultimation как к компании и как к профессионалам, и я уверен, что Ultimation и впредь будет демонстрировать положительные результаты в бизнес-индустрии».

Фелиса А. Паркет ВМС США

«Ребята, вы действительно помогли мне в этом проекте. Я обязательно включу вас в любую будущую работу, которую мы будем делать».

Кулвиндер Гилл Johnson Controls Inc.

«Я работал с руководителями Ultimation с 1970-х годов, пока не ушел из GM. Я всегда считал их невероятно хорошо осведомленными в шиномонтажном бизнесе».

Уилл Кортрик General Motors

«С вами отличная команда. Мы очень ценим вашу хорошую работу!»

Джеймс Гачек, менеджер Volvo Heavy Truck (на пенсии)

«В прошлом мы вместе пережили трудные времена, и мы намерены пережить их снова. Ваша поддержка помогла нам завоевать сегодня большое уважение в отрасли».

Уэс Пейсли, президент Дирборн Мид-Вест Конвейер Ко.

ПредыдущийСледующий

20 типов конвейерных систем для вашего склада

Подпишитесь на нас в:

20 типов конвейерных систем для вашего склада

Дата публикации:
11. 11.19

С таким количеством различных вариантов может быть трудно понять, какой тип конвейерной системы использовать для автоматизации вашего склада.

Вот 20 распространенных типов конвейеров. Если вам нужна помощь в выборе систем для вашего склада, свяжитесь с DCS.

Ленточный конвейер

Это, вероятно, то, что вы представляете, когда думаете о конвейере. Это простые устройства — движущаяся лента, вращаемая шкивами, — но они очень полезны. Двигатель используется для вращения шкивов, тем самым приводя в движение ремень.

Конвейер желоба

Представьте себе слайд для ваших посылок. Лотковые конвейеры — это металлические направляющие, которые используются для транспортировки пакетов на нижний уровень вашего склада. Они дешевы, но их использование может увеличить вероятность столкновения пакетов друг с другом и их повреждения.

Задать вопрос

Гравитационный роликовый конвейер

Вместо ремня в этом устройстве используются цилиндрические ролики. Он построен с небольшим уклоном, поэтому части соскальзывают вниз сами по себе.

Роликовый конвейер с приводом

Это похоже на гравитационный роликовый конвейер, за исключением того, что цепь или ремень используются для того, чтобы ролики вращались сами по себе, поэтому их не нужно строить на склоне. Иногда они могут даже идти в гору.

Ковшовый конвейер

Элеваторы, о которых мы здесь говорили, подпадают под эту категорию. Ковшовые конвейерные системы используются для перемещения материала по вертикали, зачерпывая его серией ковшей, прикрепленных к ремню, цепи или кабелю. Конвейер перемещает ковши вверх, зачерпывая материал и поднимая его наверх, прежде чем выгрузить.

Конвейер для перемещения шариков

Thomasnet.com описывает этот тип конвейерной системы: В столах или конвейерах для перемещения шариков используется ряд смонтированных шариковых роликов, обеспечивающих безприводную разнонаправленную транспортировку продукта. По сути, представьте себе ряды металлических шариков на столе, которые могут поворачиваться и вращаться в любом направлении. Это позволяет толкать материал в разных направлениях (в отличие от роликов, которые могут двигаться только вперед и назад).

Пластинчатый конвейер

Как объясняет Ultimation, пластинчатый конвейер представляет собой двухрядный цепной конвейер с пластинами, соединенными с цепью, и направляющей системой для пластин. Это создает гладкую поверхность, на которую можно установить детали инструмента или приспособления, чтобы удерживать детали в нужном положении. Вот видео одной работы.

Цепной конвейер

Это именно то, на что они похожи. Вместо роликов или ремня у них есть движущиеся цепи для перемещения продуктов. Обычно они расположены низко над землей и используются для перевозки более крупных предметов. Смотри один рабочий.

Троллейный конвейер

Существует целое семейство конвейеров, которые перемещают груз под собой, а не сверху. Иногда груз подвешивают к верхней балке и толкают вперед. В других случаях они моторизованы. Иногда, как в случае с Power-and-Free Conveyor, у них есть две гусеницы — одна моторизованная, а другая — немоторизованная.

Перевернутый монорельсовый конвейер

Переверните тележку-конвейер вверх дном, прикрепите ее к полу, а не к потолку, и вы получите перевернутый монорельс. Этот рельс несет материал снизу.

Магнитный конвейер

Thomasnet.com утверждает: Магнитные конвейеры используют движущиеся магниты, установленные под стационарными пластинами, столами или другими видами немагнитных ползунков, для перемещения магнитных (черных) материалов, часто в виде обрезков. .

Вибрационный конвейер

Этот конвейер слегка вибрирует, чтобы перемещать по нему сыпучий материал. Это может быть трубка, плоская вершина или желоб.

Лотковый ленточный конвейер

Ленточный конвейер с концами, наклоненными вверх и образующими U-образную форму. Это снижает вероятность того, что материал отвалится.

Винтовой конвейер

Это трубка с винтообразным устройством внутри, которое вращается для перемещения материала. Его также называют шнековым конвейером.

Буксировочный конвейер

Буксирный конвейер представляет собой буксирный трос (иногда цепь в полу), который тянет тележки или тележки. Они отлично работают на дальних дистанциях.

Существуют также другие связанные устройства, в которых используется цепь для перетаскивания предметов, например трубчатый скребковый конвейер.

Сортировочные конвейерные системы

Как поясняет Университет штата Северная Каролина, сортировочные конвейеры используются для слияния, идентификации, подачи и разделения продуктов, подлежащих транспортировке в определенные пункты назначения. Они используют разные методы для сортировки входящих пакетов.

Пневматический/вакуумный конвейер

В этих конвейерах для перемещения материала используется вакуум или давление воздуха.
