Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

  • Что такое плиты перекрытия?
  • Основные функции и характеристики
  • Классификация плит перекрытий
  • Виды железобетонных многопустотных плит
  • Принципы обозначения марки железобетонных многопустотных ПК
  • Преимущества некоторых типов плит перекрытий

Что такое плиты перекрытия?

Общеизвестно, что перекрытия являются несущей горизонтальной конструкцией любого строения и предназначены для разделения между собой этажей. Различают чердачные и междуэтажные типы. Во время строительства и при дальнейшей эксплуатации дома, именно на перекрытия ложится чрезвычайно большая нагрузка, так как, кроме своего веса, они должны выдержать тяжесть расположенной над ними части здания.

Основные элементы, состоящие из тяжелых сборных железобетонных плит, называют частями перекрытий. Звукоизоляцию и тепло обеспечивает верхняя часть, а нижняя выступает в роли потолка.

В строительном производстве такие плиты, как правило, делают из бетона либо железобетона. Отличительной чертой ребристых железобетонных конструкций является наличие промежутка между ребрами, составляющего около 150 см. В качестве перекрытий могут также выступать железобетонные балки, достаточно плотно пригнанные друг к другу. В таких случаях в балочных перекрытиях между балками рекомендуется вставлять особые вкладыши и бетонировать образовавшийся между ними промежуток.

В список наиболее часто используемых типов плит можно добавить сталекаменные перекрытия. Приобрести их без особых проблем можно в любом магазине строительных материалов, но монтировать лучше в промышленных условиях.

В жилых домах либо коттеджах, имеющих кирпичные, блочные или бетонные стены, наиболее часто в качестве перекрытий применяют железобетонные конструкции. Их располагают как вдоль здания, так и поперек, в зависимости от особенностей проекта. Материалом для плит, в этом случае, может быть легкий либо обычный тяжелый бетон марки 200 и более. Очень часто, с целью уменьшения веса плит, а также экономии бетона, их делают с продольными пустотами круглой формы. Ширина плит может колебаться в пределах 600-2400 мм, при длине 2400-6600 мм. При необходимости, для больших пролетов без дополнительной установки опор, могут быть выпущены перекрытия с длиной конструкции до 12000 мм.

Основные функции и характеристики

Плита представляет собой прямоугольный плоский кусок металла, камня либо другого материала и является составной частью здания. В строительстве этот элемент несет на себе полный вес других частей строения.

Основными характеристиками для перекрытия являются:

  • прочность, ввиду необходимости выдерживать большие расчетные нагрузки;
  • жесткость, так как в перекрытии не должно быть ощутимых перегибов даже под воздействием значительных нагрузок. Допустимой величиной является 1/200 пролета для перекрытий чердаков и 1/250 пролета для перекрытий между этажами;
  • звукоизоляция должна обеспечивать достаточную защиту помещения от переноса звуков из других помещений, расположенных по соседству;
  • теплозащита;
  • огнеупорность;
  • экономичность предполагает наименьший вес при небольшой толщине;
  • индустриальность всех элементов.

Общая цена конструкций, как правило, составляет 15-20 процентов общей стоимости всего здания. Поэтому правильный и рациональный подход к выбору конструкции перекрытий поможет значительно снизить уровень финансовых затрат и сохранить при этом все необходимые эстетические и эксплуатационные качества строения.

При грамотно подобранных и скоординированных размерах конструктивных элементов дома, в строительстве можно будет применять исключительно стандартные части.

Классификация плит перекрытий

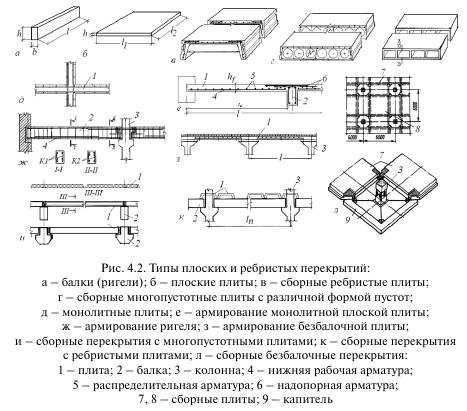

Какими бывают плиты перекрытия? Железобетонные конструкции классифицируют по разнообразным параметрам, таким как толщина плит, тип опоры плиты на несущую конструкцию, наличие и размещение пустот в теле плиты.

Однако, как правило, конструкции разделяют следующим образом:

  1. Пустотные, наиболее широко используемые при обустройстве межэтажных перекрытий. Их применяют при строительстве домов из бетона, кирпича и стеновых блоков. Лучшей тепло- и звукоизоляции способствует наличие в плитах воздушных полостей.
  2. Ребристые, предназначенные для строительства кровли зданий промышленного назначения, таких как ангары, гаражи, склады. Зачастую такие помещения не отапливаются.
  3. Монолитные, представляющие собой железобетонные конструкции сплошного армированного типа. Такие перекрытия отличает гораздо большая прочность, чем у других видов плит. Монолитные конструкции нашли применение при строительстве многоэтажных зданий, в условиях увеличенной силовой нагрузки на конструкцию.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

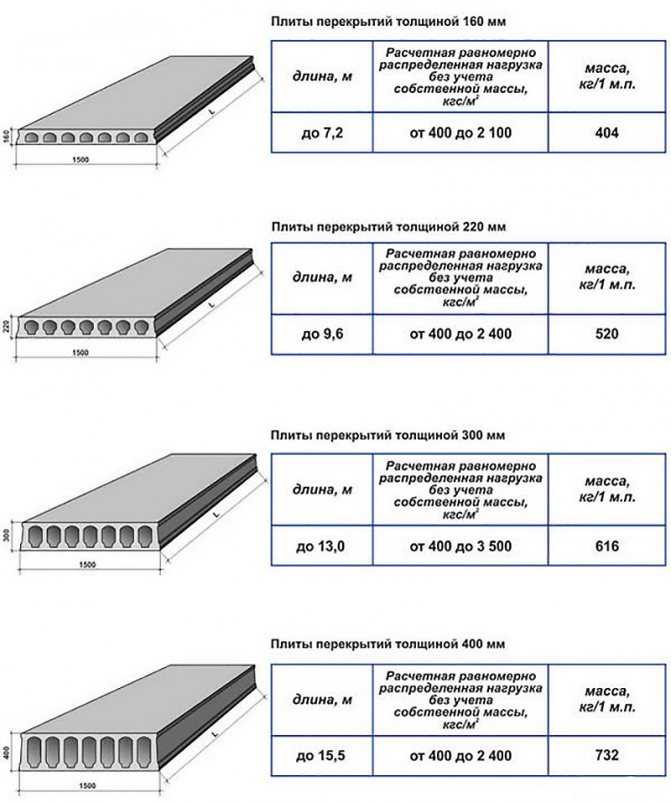

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

  • железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
  • конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
  • железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

  • 2ПКТ — для опирания по трем сторонам;
  • 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

  • АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
  • т – данная плита выполнена из тяжелого бетона;
  • а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Принципы обозначения марки железобетонных многопустотных ПК

Для условного обозначения марок многопустотных железобетонных плит перекрытий принято использовать 3 группы, состоящие из букв и цифр.

Первая группа служит для обозначения типа продукта, его габаритных размеров и вида бетона, а также класса напрягаемой арматуры.

Вторая группа предназначена для указания расчетной нагрузки на изделие, измеряемое в килопаскалях, а также нормативный номер по несущей способности. При этом также обозначается класс напрягаемой арматуры для заранее напряженных плит.

Третья группа обозначает дополняющие характеристики, которые необходимы для отражения особых условий использования железобетонных перекрытий и специфических нюансов таких конструкций.

Согласно правилам нанесения маркировки на перекрытия, все необходимые показатели наносят на боковую поверхность плит. Маркировочные надписи принято подразделять на монтажные, основные и информационные. Основные, в свою очередь, состоят из:

  • марки железобетонной конструкции;
  • названия предприятия, изготовившего продукт и зарегистрированного товарного знака производителя;
  • штампа, подтверждающего прохождение технического контроля.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

  • ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
  • пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
  • через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
  • пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
  • применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Бетонные плиты: виды, характеристики, применение

Бетонные плиты можно разделить на несколько больших групп: крупные — дорожные, аэродромные, покрытий и перекрытий, более мелкие — укрепления откосов, переходные и лежни. Особенности плиты — прямоугольная или близкая к ней форма и горизонтальное проектное положение. В редких случаях, причём это касается не всех видов продукции, допускается укладка под углом.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

  • ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
  • ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
  • П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Аэродромные плиты

Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.

Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.

Основные характеристики:

  • класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
  • расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
  • армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.

Популярные аэродромные бетонные плиты и их особенности:

  • ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
  • ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
  • ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.

ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.

Рис. 3. ПАГ-14

Классификация бетонных плит перекрытий

Бетонные плиты перекрытий выпускаются по ГОСТ 26434-215 и подразделяются на многопустотные (1ПК, 2ПК, ПБ) и однослойные сплошные (1П и 2П). Также заводы выпускают плиты ПНО (облегчённые) и НВ (без монтажных петель и закладных). Многопустотная продукция различается толщиной, формой и диаметром пустот, способом опирания. Плита может иметь толщину 160, 220, 260 или 300 мм, пустоты — круглые, полукруглые, овальные, грушевидные. Изделие предназначается для опирания по 2, 3 или 4 сторонам.

Панели ПК

Рис. 4. Плиты перекрытия

Бетонные плиты ПК используются в строительстве наиболее часто. Сферы применения: строительство многоэтажных домов, зданий и сооружений, односкатных крыш гаражей и сараев, устройство защитных конструкций для теплотрасс. Также ПК используют в качестве фундамента под беседки и ограждения.

Сквозные пустоты полукруглой, круглой или овальной формы располагаются вдоль, по всей длине. ПК — базовый вариант с опиранием по 2 сторонам, ПКТ опирается по 3 сторонам, ПКК — по 4.

Назначение многопустотных плит — устройство горизонтальных перекрытий в многоэтажных зданиях, включая коммерческие, жилые и административные. В пустоты помещают инженерные коммуникации.

Основные достоинства многопустотных бетонных плит:

  • Уменьшенная масса по сравнению со сплошными ЖБИ. Нагрузка на несущие стены ниже, чем при использовании плит без пустот, поэтому ПК востребованы в многоэтажном строительстве.
  • Шумоизоляционные свойства. Благодаря воздушным карманам плиты снижают уровень шума, проникающего из помещений, расположенных этажом выше или ниже.
  • Теплоизоляционные характеристики. Воздух обладает низкой теплопроводностью, поэтому в помещении с многопустотными перекрытиями лучше удерживается тепло.

Продукция длиной до 4,2 м армируется обычной сеткой, а для укрепления более длинных изделий используют предварительно напряженную арматуру. Для усиления торцов по краям устанавливают вертикальные сетки.

ПБ

Рис. 5. Плита 1ПБ

Бетонные многопустотные плиты ПБ производятся по рабочим чертежам серии ИЖ 976 методом непрерывного безопалубочного формования. Для них предусмотрено опирание только по 2 сторонам. Глубина опирания — от 9 до 15 см. Ширина ЖБИ — 1000, 1200 1500 мм, высота — 220 мм, длина может быть любой в диапазоне от 1 до 10,8 м. Сфера применения: покрытие и перекрытие монолитных и кирпичных зданий общего, гражданского и жилого назначения.

Основные характеристики:

  • Материал изготовления — тяжёлый бетон марки М400, класс по прочности на сжатие В30.
  • Типы безопалубочной технологии, применяемые в России, — виброформование «в один приём», двухслойное сплитформование, экструзия.
  • Базовая расчётная нагрузка (типовая) — 800 кгс/м, под заказ возможно изготовление продукции, рассчитанной на нагрузку от 300 до 2100 кгс/м.

Железобетонные плиты ПБ армируются продольно, поэтому их можно разрезать как поперёк, так и по диагонали без ухудшения прочностных характеристик.

ПНО

Рис. 6. Плита ПНО

Облегчённые изделия ПНО выпускаются по ГОСТ 9561 и дополнению к серии 1.141-1, вып. 39. Особенность этих бетонных плит — уменьшенная толщина, которая составляет всего 160 мм против стандартных 220 мм. Изделия предназначены дл строительства зданий высотой до 3 этажей включительно. Несущая способность — от 300 до 800 кгс/м2.

Стандартные габариты: длина — 1600-6300 мм, ширина — 1000-1500 мм. В плите есть сквозные продольные пустоты, благодаря которым она обладает повышенными шумо- и теплоизоляционными характеристиками и меньшим весом по сравнению со сплошными изделиями аналогичных габаритов. Возможна резка бетонной плиты поперёк и под углом.

НВ

Продукция НВ (настил внутренний) изготавливается безопалубочным методом экструзии из бетона марки М500, класс по прочности на сжатие — В45,5. Внутри по всей длине расположены овальные пустоты. Однорядное армирование выполняется стальными канатами К7.

Изделие формируется посредством давления, при этом бетон сильно уплотняется, за счёт чего изделие приобретает повышенную прочность при сравнительно небольшом весе. Допускается резка поперёк и под углом 45 градусов.

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

  • Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
  • Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
  • Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

Типы бетонных плит — конструкция, стоимость и применение

🕑 Время чтения: 1 минута

Железобетонная плита является важным конструктивным элементом и используется для обеспечения плоских поверхностей (полов и потолков) в зданиях. На основе предоставленной арматуры, поддержки балки и соотношения пролетов плиты обычно классифицируются на односторонние плиты и двусторонние плиты. Первый поддерживается с двух сторон, а соотношение длинного и короткого пролета больше двух. Однако последний поддерживается с четырех сторон, а соотношение длинного и короткого пролета меньше двух.

Различные условия и положения требуют выбора подходящей и экономичной бетонной плиты с учетом типа здания, архитектурной планировки, эстетических особенностей и длины пролета. Таким образом, бетонные плиты подразделяются на плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на уклоне, прочные плиты и композитные плиты.

Состав:

  • 1. Односторонние плиты на балках
  • 2. Односторонняя балочная плита (Ребристая плита)
  • 3. Вафельная плита (сетчатая плита)
  • 4. Плоские плиты
  • 5. Плоские плиты
  • 6. Двусторонние плиты на балках
  • 7. Пустотная плита

    • 9.01 Плита Bubble

  • 9.0y Палуба плита
  • 10. Композитная плита
  • 11. Странная плита
  • 12. Плита на классе
    • 1. Плита на земле
    • 2. Установленная рафяная плита
    • 3. Вафельная растяная плита
  • Частые вопросы
  • . Часто задаваемые вопросы
  • .

    1. Односторонние плиты на балках

    Метод заливки на месте используется для возведения односторонних плит на балках, который включает в себя фиксацию опалубки с последующей установкой арматуры и, наконец, заливкой свежего бетона.

    Односторонние плиты на балках наиболее подходят для пролетов 3-6 м и временной нагрузки от 3 до 5 кН/м 2 . Их также можно использовать для больших пролетов с относительно более высокой стоимостью и большим прогибом плиты. Однако необходима дополнительная опалубка для балок.

    Рис. 1: Односторонняя плита на балках

    2. Плита с односторонними балками (ребристая плита)

    Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой
    железобетонными ребрами (или балками). Ребра обычно сужаются и
    равномерно распределены на расстояниях, не превышающих 750 мм. Ребра поддерживаются
    на балках, опирающихся на колонны.

    Бетонная плита с односторонними балками подходит для пролетов 6–9 м и временных нагрузок 4–6 кН/м 2 . Из-за глубоких ребер количество бетона и стали относительно невелико, но требуется дорогая опалубка.

    Рис. 2: Односторонняя ребристая плита

    3. Вафельная плита (решетчатая плита)

    Это тип железобетонной плиты, которая содержит квадратные решетки с глубокими сторонами. Процесс возведения вафельных плит включает в себя закрепление форм, установку коробов на опалубку, установку арматуры между плитами, монтаж стальной сетки поверх коробов и заливку бетона.

    Решетчатые плиты подходят для пролетов 9–15 м и временных нагрузок 4–7 кН/м 2 . Опалубка, в том числе с применением поддонов, стоит довольно дорого.

    Рис. 3: Вафельная плита

    4. Плоские плиты

    Плоские плиты могут быть выполнены в виде односторонних или двусторонних плит и непосредственно опираться на колонны или стены. Он прост в строительстве и требует простой опалубки.

    Плоские плиты наиболее подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН/м 2 . Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть выполнены в виде плит с пост-напряжением.

    Преимущества использования плоских плит включают недорогую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую способность к сдвигу и относительно низкую жесткость, что может привести к заметному прогибу.

    Рис. 4: Плоская плита

    5. Плоские плиты

    Обычно это армированная плита, опирающаяся непосредственно на колонны или крышки без использования балок. Этот тип плиты, как правило, прост в изготовлении и требует небольшой опалубки. Нагрузки передаются непосредственно на колонны.

    Плоские плиты наиболее подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН/м2. Им требуется больше опалубки, чем плоских плит, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Он может быть выполнен в виде плоской плиты с пост-напряжением.

    Рис. 5: Плоская плита

    6. Двусторонняя плита на балках

    Конструкция этого типа плиты аналогична конструкции односторонней плиты на балках, но может потребоваться больше опалубки, так как двусторонние плиты поддерживаются со всех сторон. Плиты на балках подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН/м 2 . Балки увеличивают жесткость плит, обеспечивая относительно небольшой прогиб. Необходима дополнительная опалубка для балок.

    Рис. 6: Двухсторонняя плита на балках

    7. Пустотная плита

    It
    представляет собой тип сборной плиты, через которую проходят сердечники. Мало того, что эти ядра
    уменьшить собственный вес плиты и повысить структурную эффективность, но также действовать как
    служебные воздуховоды. Он подходит для случаев, когда требуется быстрое строительство.

    Нет ограничений по пролету блоков многопустотных плит, их стандартная ширина составляет 120 мм, а глубина варьируется от 110 мм до 400 мм.

    Блоки плит обычно устанавливаются между балками с помощью кранов, а зазоры между блоками заполняются стяжками. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН/м 9 .0053 2  с пролетом 16 м. Он подходит для офисов, магазинов или автостоянок.

    Рис. 7: Пустотная плита

    8. Прочная плита

    Она построена с использованием прочных кирпичей, которые значительно уменьшают количество бетона и, в конечном счете, собственный вес плиты. Толщина прочной плиты обычно больше, чем у обычной плиты, и составляет около 270 мм.

    возведение морозостойкой плиты включает в себя установку опалубки, укладку морозостойких блоков,
    укладка арматуры в зазоры между блоками, укладка стальной сетки на
    блоки и, наконец, заливка бетона.

    Экономичен для пролетов длиной до 5 м, уменьшает количество бетона ниже нейтральной оси, а временные нагрузки должны быть умеренными. Его строят в местах с очень высокими температурами. Применение этого типа плит можно увидеть в Дубае и Китае.

    Рис. 8: Hardy BlockРис. 9: Конструкция Hardy Slab

    9. Плита с пузырчатым настилом

    Она строится путем размещения предварительно изготовленных пластиковых пузырей, затем между ними и поверх пластиковых пузырей помещается арматура, и, наконец, заливается свежий бетон. Пластиковые пузыри заменяют неэффективный бетон в центре плиты.

    Плиты Bubble Deck уменьшают вес, повышают прочность, могут быть предусмотрены большие пролеты, требуется меньшее количество колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически безопасным, поскольку уменьшает количество бетона.

    Рис. 10: Типы плит Bubble DeckРис. 11: Плита пузырчатого настила

    10. Композитная плита

    Обычно ее изготавливают из армированного бетона, залитого поверх настила из профилированной стали. Настил выступает в качестве опалубки и рабочей зоны на этапе строительства, а также в качестве внешнего армирования в течение срока службы плиты.

    Для стального настила толщиной 50-60 мм пролет плиты может достигать 3 м. Однако если толщину стального настила увеличить до 80 мм, можно построить плиты с пролетом 4,5 м.

    Рис. 12: Композитная плита

    11. Сборная плита

    Сборные железобетонные плиты отливаются и отверждаются на заводах-изготовителях, а затем доставляются на строительную площадку для монтажа. Самым выдающимся преимуществом подготовки слябов на производственных предприятиях является повышение эффективности и более высокий контроль качества, чего невозможно добиться на месте.

    Наиболее часто используемыми сборными плитами являются швеллерные и двутавровые плиты. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам, и используются пролеты до 15 м.

    Шип-паз
    панель может различаться по размеру в зависимости от требований к дизайну. Когда они
    шпунт одной панели помещается внутрь паза соседней панели.

    Что касается стоимости сборных железобетонных плит, сообщается, что сборные железобетонные плиты дешевле, чем монолитные бетонные плиты примерно на 24%.

    Рис. 13: Сборная плита

    12. Плита на уровне

    Плита, отлитая на поверхность земли, называется грунтовой плитой. Как правило, плита на уклоне подразделяется на три типа:

    1. Плита на грунте

    Это простейший тип плиты на уклоне, состоящий из ребер жесткости, построенных из бетона по периметру плиты и имеющих толщина плиты 100 мм. Он подходит для стабильного грунта, состоящего в основном из песка и камня и не подверженного влиянию влаги, а также для грунтов, которые подвергаются небольшому перемещению из-за влаги.

    2. Плита подкрепления

    Аналогична плите на грунте, за исключением
    балки жесткости, установленные в швеллерах через середину плиты.
    Следовательно, он создает своего рода опорную сетку из бетона на основе
    плита. Почва с умеренным, большим количеством и сильной подвижностью из-за влаги.

    3. Вафельная плита-плот

    Собирается полностью над землей путем заливки бетоном решетки из полистироловых блоков, известных как «пустые формы». Вафельные плиты-плоты обычно подходят для участков с менее реактивной почвой, в них используется примерно на 30% меньше бетона и на 20% меньше стали, чем в усиленных плитах-плотах, и, как правило, они дешевле и проще в установке, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

    Рис. 12: Типы напольных плит

    Часто задаваемые вопросы

    1. Какие основные типы бетонных плит используются в строительстве?

    Основными типами бетонных плит, используемых в строительстве, являются плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты на уклоне, прочные плиты и композитные плиты.

    2. Что такое плита на грунте или плита на грунте?

    Плита, отлитая на поверхности земли, называется грунтовой плитой. Это может быть вафельная стропильная плита, усиленная стропильная плита или плита наземного типа.

    3. Какое поперечное сечение сборного железобетона является наиболее распространенным?

    Наиболее часто используемые сборные плиты — швеллерные и двутавровые. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам, и используются пролеты до 15 м.

    4. Каковы важные особенности плиты Bubble?

    Плиты Bubble Deck уменьшают вес, повышают прочность, могут быть предусмотрены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически безопасным, поскольку уменьшает количество бетона.

    Подробнее:

    1. Какой толщины должна быть бетонная плита?
    2. Гидроизоляция плит на грунте

    Различные типы плит в строительстве | Его использование

    A
    конструкция состоит из множества соединительных строительных элементов, таких как стены, балки,
    колонны, фундаменты, плиты. Из них плита является наиболее важной. Этот
    позволяет другим частям строительных элементов выдерживать различные нагрузки. Там
    различные типы плит в строительстве. Но в этой статье мы
    подробно рассмотрены виды бетонных плит.



    Что такое плита в строительстве?

    А
    плита представляет собой конструктивный элемент, изготовленный из бетона, который используется для создания
    плоские горизонтальные поверхности, такие как полы, кровельные перекрытия и крыши. Плита
    обычно толщиной в несколько дюймов, обычно толщиной от 100 до 500 мм и
    поддерживается балками, колоннами, стенами или полом.

    ТИПЫ БЕТОННЫХ ПЛИТ, ИСПОЛЬЗУЕМЫЕ В
    КОНСТРУКЦИЯ

    1.      ПЛОСКАЯ ПЛИТА

    2.     ОБЫЧНАЯ ПЛИТА

    3. Полая ядра с ребристыми плитами или полой ядрами

    4. Hardy Slab

    5. Вафельная плита

    6. Затопленная плита

    9. Композитная плита

    10. Низкая крыша

    11. Прогнозируемый пленка

    12.    ПОЯСНАЯ ПЛИТА

    1.
     ПЛОСКАЯ ПЛИТА

    Плоская
    плита также известна как безбалочная плита, потому что она поддерживается непосредственно колоннами или
    шапки. Здесь нагрузки передаются непосредственно на колонны.

    Функция этого типа плиты состоит в том, чтобы обеспечить ровную поверхность потолка, которая будет
    дают наилучшее рассеивание света. Они обычно используются в отелях, на парковках
    участки, коммерческие здания или места, где лучевые проекции не подходят
    для контроля высоты или даже эстетического вида.

    ЧИТАЙТЕ ТАКЖЕ: Что
    Плоская плита? | Применение плоских плит | Преимущества и недостатки
    Плоская плита



    2.
     ОБЫЧНАЯ ПЛИТА

    А
    плита, опирающаяся на балки и колонны, называется обычной плитой или обычной
    плита. В этих типах толщина плиты небольшая, а глубина
    балка большая и она переносится на несущие балки и потом на
    столбцы. Это требует большего количества опалубки по сравнению с плоской плитой. Нет, это не так
    необходимо предусмотреть заглушки колонн на плите обычного типа.

    ЧИТАЙТЕ ТАКЖЕ: Что такое
    Обычная плита | Типы | Преимущества | Недостатки



    —

    3.
     ПУСТОТНАЯ РЕБРИКОВАЯ ПЛИТА ИЛИ ПУСТОТАЯ ПЛИТА

    It
    название, полученное из ядер или пустот, которые проходят через блоки. Ядра могут
    служить коммуникационными трубами и, несомненно, уменьшит собственный вес плит.
    и повысить структурную эффективность. Ядра также имеют преимущество стабильности
    за счет уменьшения количества используемого материала.



    .

    4.
     HARDY SLAB

    Это
    тип плиты построен из выносливого кирпича, который сделан из пустотелых кирпичей и
    конкретный. Эти кирпичи используются для заполнения толстых участков плиты, что экономит
    количество бетона, тем самым уменьшая вес плиты. Плиты такого типа
    обычно встречается в Дубае и Китае. Эта плита используется в местах, где
    температура очень высокая. Толщина плиты увеличена, чтобы выдерживать
    температура над плитой. Тепло, исходящее от стен,
    противодействовать с помощью специальных кирпичей, которые содержат термокольца.

    ЧИТАЙТЕ ТАКЖЕ: Что
    выносливая плита | Типы | Приложение | Преимущества | Недостатки



    —

    5.
     ВАФЕЛЬНАЯ ПЛИТА

    Вафельная
    плита также называется сетчатой ​​плитой. Это железобетонная крыша или пол с квадратной сеткой с глубокими бортами. Этот тип плиты в основном используется для хорошего изображения
    просмотр и установка искусственного освещения на подъездах гостиниц, торговых центров и ресторанов.

    Это
    это тип плиты, в которой видно, что в плите есть углубление
    при снятии опалубки. Листы ПВХ (кусочки) сначала укладываются на
    затвора, затем между кусками укладывается арматура и стальная сетка
    над гондолой, которую затем заливают бетоном. После бетона
    комплектов, опалубка снимается, а куски ПВХ не удаляются. Это создает
    полое отверстие, в котором отверстие закрыто с одного конца.

    Это
    тип плиты в основном используется для промышленных и коммерческих зданий, в то время как дерево
    и металлические вафельные плиты используются на многих строительных площадках.

    ЧИТАЙТЕ ТАКЖЕ: Что
    Вафельная плита? | Типы | Преимущества и недостатки



    —

    6.
     УПАВШАЯ ПЛИТА

    Это
    тип плиты, используемой под туалетами для покрытия канализационных труб или труб туалета или других
    оборудование называется заглубленной плитой. Следует соблюдать осторожность, чтобы избежать утечки
    проблемы, так как водопроводные трубы скрыты под землей.

    Правильно
    предусмотрена гидроизоляция и обработка плиты для предотвращения протечек или
    влага. После отправки канализационных труб в плиту, плита заполняется
    битый кирпич или уголь или подходящий легкий материал.

    плита, предусмотренная ниже нормального уровня пола на глубине 200 мм
    до 300 мм и заполненный кусками битого кирпича, называется утопленной плитой.

    или

    плита, которая предусмотрена выше нормального уровня пола на высоте 200 мм до
    300 мм и заполнены углем или кусками битого кирпича, называемого затонувшей плитой.

    7. ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ БЕТОННАЯ ПЛИТА

    а)
    Предварительно натянутая плита:

    сталь, натянутая в плите перед укладкой бетона, называется предварительно натянутой.
    плита. Плита имеет те же особенности посленатяжения.



    б)
    Плита с пост-натяжением:

    плита, в которой стальные канаты или арматура натянуты после бетонирования
    называется постнапряженной плитой. Предусмотрено усиление, чтобы сопротивляться
    сжатие. В этой плите арматура заменена стальными тросами/
    сухожилия.

    Плиты этого типа разрушают естественный
    слабость бетона при растяжении и позволяет лучше использовать его прочность при
    сжатие.



    8. СБОРНАЯ ПЛИТА

    Сборный
    бетонные плиты встраиваются в заводы по изготовлению и отверждаются, после чего они
    поставляются на монтаж. Самым большим преимуществом сборных железобетонных плит является
    что они производятся на заводе, что повышает их производительность и
    обеспечивает качественный контроль над бетонными плитами на месте

    можно обнаружить, что сборные железобетонные плиты примерно на 24% дешевле, чем монолитные.
    бетонные плиты. Даже если вы потратите больше на сборку, вы значительно сэкономите на опалубке.

    наиболее часто используемыми типами сборных плит являются швеллерные и двойные Т-образные.



    9.
     КОМПОЗИТНАЯ ПЛИТА

    Как правило, строится на
    железобетонные отливки поверх профильной стальной основы. В течение
    на этапе строительства настил выполняет роль рабочей зоны и опалубки, а также
    действует как внешнее армирование в течение всего срока службы плиты.



    .

    10.
     НИЗКАЯ ПЛИТА КРОВЛИ

    плита, предусмотренная над дверью для хранения, называется плитой низкого потолка (кровли).
    Этот тип плиты закрывается со всех концов и открывается с одного конца. Эта плита просто
    ниже фактической плиты и выше уровня двери и окна. Этот вид бетона
    плиты используются в домах.



    11.
     ПРОЕКТИРОВАННАЯ ПЛИТА

    A
    плита, закрепленная с одной стороны и свободная с другой, называется выступающей плитой.
    или консольная плита. Такие плиты обычно строят в гостиницах,
    университеты, конференц-залы и т. д., чтобы использовать эту зону для сбора или высадки
    зоны и зоны разгрузки и погрузки. Это один из видов бетона.
    плиты.



    12.
     ПОЯСНАЯ ПЛАНКА

    Поясная плита
    не более чем обычная плита с некоторым углом наклона между двумя
    поддерживает. (В основном используется на лестницах из железобетона).

    Поясная плита  Подставки
    от балки к балке, а основная стальная арматура лестницы идет вверх к
    середина покоящейся балки. Толщина поясной плиты зависит от
    длина лестничного марша. Обычно толщина составляет 5 ″ или 6 дюймов.

    Талия
    Плита
    имеет три вида подкреплений;

    ·
    Основная сталь

    ·
    Распределительная сталь

    ·
    Дополнительный топ.



    Функция плиты

    01. Дает плоскую поверхность

    02. Поддерживает нагрузки
    звукоизолятор

    04. Верхний слой становится
    кровля этажа под ней

    05. Пространство между перекрытием
    и плита может использоваться для размещения строительных приложений

    Эффективный пролет железобетонной плиты

    Эффективный пролет плиты должен быть меньше двух

    L = расстояние между центрами
    опоры

    L = просвет + d (эффективная глубина
    плита)



    Минимальная толщина бетонной плиты

    Толщина плиты определяется на основе
    Отношение длины пролета к глубине согласно IS 456: 2000.
