Точечная сварка из трансформатора микроволновки: Точечная сварка своими руками из микроволновки – схема, видео, фото

Точечная сварка своими руками из микроволновки – схема, видео, фото

  1. Вынимаем трансформатор из микроволновой печи
  2. Тонкости модернизации трансформатора от СВЧ-печи
  3. Рекомендации при соединении двух трансформаторов
  4. Как определить одноименные выводы трансформаторов
  5. Электроды для самодельной точечной сварки
  6. Устанавливаем электроды на сварочный аппарат
  7. Органы управления самодельной точечной сваркой

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Самодельный аппарат для точечной сварки в сборе

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Схема работы точеной сварки и схема сварочного аппарата

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной сварки из микроволновой печи. Для более подробного ознакомления с деталями сборки читайте статью полностью.




Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской



Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока  –  не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

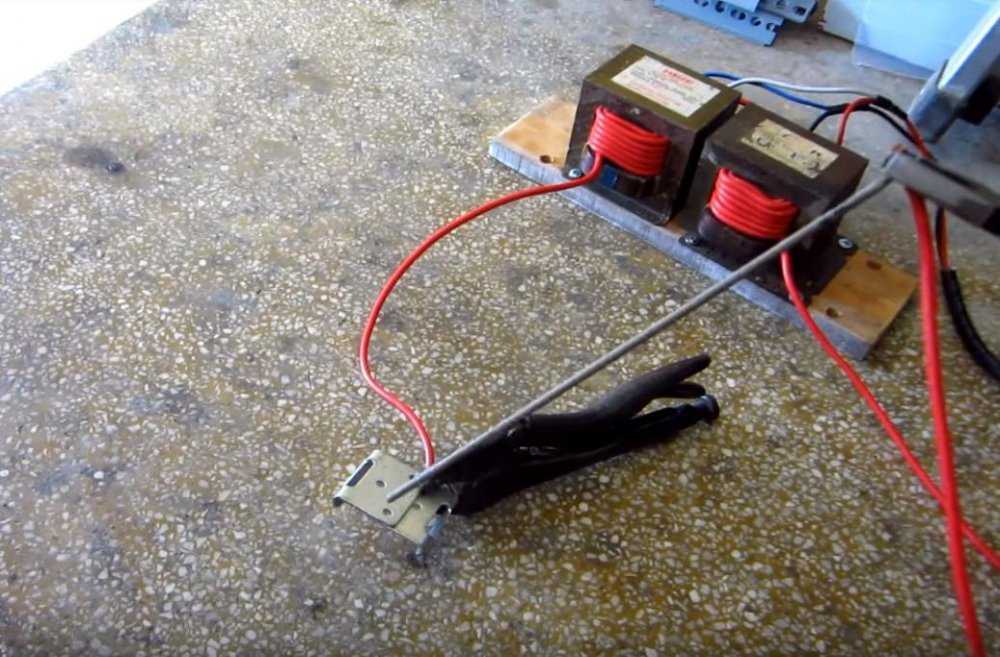

Еще один пример сборки точечной сварки представлен на видео ниже:




Рекомендации при соединении двух трансформаторов

Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.

Соединение 2-х трансформаторов по схеме №1

Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Соединяем два трансформатора по схеме №2

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

  • показывать то или иное значение напряжения;
  • не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.



Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.



Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.


Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.



делаем прибор из микроволновки своими руками

Сварка контактного типа сегодня нередко используется не только в промышленных, но и в гаражных условиях. Она с успехом применяется для самых разных работ, которые связаны с металлическими сплавами. Оборудование серийного типа, предназначенное для таких операций, является довольно дорогостоящим. Но прибор можно сделать и самостоятельно, воспользовавшись ненужной микроволновой печью.

  • Необходимые материалы и инструменты
    • Применение трансформатора
    • Выбор электродов
    • Особенности управления

Чтобы сделать сварочный аппарат из микроволновки своими руками, вам понадобятся следующие инструменты, приспособления и детали:

  • трансформатор от микроволновки;
  • провода из меди;
  • прижимные рычаги;
  • основа для установки аппарата;
  • струбцины-зажимы;
  • рычаг нужной длины;
  • комплект хороших отверток;
  • материалы для обмотки и кабели;
  • медные электроды, которые будут применяться для сварки.

Применение трансформатора

Самой главной деталью любой установки, предназначенной для точечной сварки, считается именно трансформатор. Его можно вынуть из рабочей микроволновой печи. Для того чтобы аппарат смог соединить листы миллиметровой стали, требуется оборудование, показатели мощности которого не менее одного киловатта. В ситуации, когда требуется больше мощности, можно воспользоваться парой трансформаторов.

Тут стоит сразу сказать, что не нужно брать трансформатор целиком, вам потребуется лишь первичная обмотка и магнитопровод. Вторичная обмотка при этом аккуратно снимается, удаляются все шунты.

Новая трансформаторная обмотка изготавливается из многожильного кабеля. Для данной цели достаточно сделать пару-тройку витков. В том случае, если кабель оснащен очень толстой изоляцией, ее можно заменить изолентой или специальной тканью.

Следующие стадии самостоятельного изготовления сварочного аппарата из СВЧ-печи — создание и подключение электродов, установка системы управления, монтаж «внутренностей» в конструкцию корпуса.

Выбор электродов

Электроды для контактной сварки должны выполнять сразу несколько задач: сжимать скрепляемые листы, подводить электричество к месту сварки, а также отводить тепло. Значимыми характеристиками в процессе подбора считаются габариты, форма и т. д. От этого будет зависеть качество создаваемых сварных соединений. Электроды могут иметь фигурную или прямоугольную форму. Однако в большинстве случаев применяются прямоугольные изделия, потому что они облегчают доступ к месту исполнения работы.

Диаметр медных прутков, выполняющих роль электродов, не должен быть меньше диаметра проводов, которые будут использоваться в работе. Чтобы предотвратить окисление электродов, их нужно припаять к рабочим проводам. Также при работе электроды подвергаются интенсивному износу, потому нужно их время от времени заострять до формы наточенного карандаша. Для этого можно воспользоваться обыкновенным напильником.

Особенности управления

Сварка контактного типа считается очень непростой процедурой, с технологической точки зрения. Для того чтобы достигнуть необходимого качества работы, процессом нужно грамотно и точно управлять. Для этого устройство желательно оборудовать удобными органами управления. Сюда можно отнести рычаг и выключатель.

Рычаг установки должен иметь достаточную длину, так как от степени сжатия будет зависеть уровень качества сварки. Важно и то, чтобы сварочный аппарат надежно держался на рабочем столе. Именно для этого и предназначены струбцины.

Усилие, кстати, можно увеличить и с помощью дополнительного рычажно-винтового механизма. Это приспособление лучше прикрепить к рычагу. Помимо этого, такое размещение позволяет освободить одну из рук исполнителя, которой можно пользоваться при работе для поддержания тех или иных деталей.

Следует запомнить, что электричество нужно подавать лишь на сжатые электроды, иначе они начнут выдавать искру при контакте с рабочими элементами, что может обусловить их подгорание.

Выключатель же требуется подключать к цепи первичной обмотки.

Для самодельного устройства точечной сварки нужно также предусмотреть и охлаждающую систему, которую тоже можно сделать самостоятельно. Можно взять обыкновенный вентилятор, который будет охлаждать и трансформатор, и все имеющиеся токопроводящие части. Понятно, что этого охлаждения будет недостаточно, потому в работе нужно делать постоянные перерывы, чтобы аппарат успел охладиться.

Эксплуатация самодельного аппарата аналогична эксплуатации серийного оборудования. Первая стадия — сжатие рабочих элементов, при котором на участке будущего сварного соединения возникает деформация. Вторая стадия предполагает подачу тока с помощью электродов.

Итак, самодельный аппарат для точечной сварки обладает следующими преимуществами:

  • все комплектующие вполне доступны;
  • вы сэкономите деньги.

Напоследок стоит отметить, что для дуговой сварки тоже можно собрать хорошее устройство, воспользовавшись трансформатором от микроволновки и вполне доступными комплектующими. Понятно, что оно будет не совсем полноценным, но его возможностей будет достаточно для выполнения целого ряда несложных и мелких работ. Как видите, печь СВЧ не только может применяться по назначению, но и дает нам массу иных возможностей.

Аппарат для точечной сварки своими руками

Аппарат для точечной сварки своими руками
Кремона, август 2018 г.

Вернуться на главную страницу.


Привет,
это краткий обзор с некоторыми примечаниями о том, как сделать аппарат для точечной сварки из
трансформаторы СВЧ (МОТ).
Ничего нового по сравнению с другими онлайн-учебниками, за исключением того, что здесь есть:

  1. Два параллельных MOT для большей мощности;
  2. Твердотельное реле для синхронизации, для простоты управляемое Arduino.

Вот буря:

ВНИМАНИЕ! Этот проект касается высокого и среднего напряжения.
Это опасно и небезопасно. я никоим образом не несу ответственности
любой ущерб, который вы можете причинить (даже себе).

Введение

Существует множество учебных пособий по точечной сварке.
В основном люди используют трансформаторы микроволновых печей (МТ), снимая высоковольтные
вторичный и заменив его всего за несколько витков.
Я использую два MOT параллельно, для более высокого выходного тока.

Этого достаточно, чтобы сделать базовый аппарат для точечной сварки, но кое-что интересное
возможность контролировать время сварки.
Также говорят, что короткий импульс перед сваркой размягчает материал и тем самым создает
лучший электрический контакт (он же лучшая сварка).
В моем случае я использую Arduino для реализации простого контроллера времени.
В любом случае, контроллер можно обойти с помощью переключателя, чтобы управлять точечной сваркой в
прямой режим.

Трансформаторы

Вот фото двух трансформаторов для микроволновых печей (MOT), полученных из микроволновой печи.

Будьте осторожны, микроволновые печи очень опасны.
Там есть высоковольтный конденсатор, сохраняющий высокое напряжение еще долгое время после того, как духовка была выключена.
отключенные и опасные химические вещества в магнетроне.
Люди говорят, что они сделают вас слепыми.

Технический осмотр сверху все еще нуждается в доработке.
Вторичную обмотку высокого напряжения (более тонкий провод, гораздо больше витков) необходимо удалить и удалить.
заменены несколькими витками толстого провода.
Магнитные шунты должны быть удалены.
Магнитные шунты снижают эффективную мощность трансформатора, так как в них происходит короткое замыкание.
часть магнитного потока.
Вторичные заменены на 3 витка толстого провода (в моем случае я использовал два провода в
параллельно, чтобы иметь большую секцию, поэтому вы увидите 6 витков вместо 3).

Электроды

Электроды обычно делаются из меди (не из латуни, говорят, что она прилипает при сварке).
Нашел медные заклепки большого сечения, работают нормально.
Два коротких плеча удерживают электроды импровизированным образом, а несколько пружин удерживают плечи открытыми.

Подключить электроды, добавить выключатель и все смонтировать.
Трансформаторы должны быть подключены параллельно (обратите внимание на фазу!!), примерно так:

На этом базовый аппарат для точечной сварки готов и уже может работать.
Измеренное напряжение между электродами составляет 2,72 В переменного тока.

В следующем разделе я создам контроллер для установки времени сварки.

Контроллер (электроника)

Трансформаторы могут управляться напрямую от сети 220В (прямой режим) или через таймер.
В качестве таймера решил использовать Ардуино, управляя дешевым твердотельным реле (3 штуки с ebay,
всего за 5 евро).
Твердотельные реле включают (обычно) демпфирующий элемент, что очень важно при высокой индуктивности.
приложения (например, трансформаторы!!)
Обычные реле рискуют залипнуть при резком отключении больших токов.
Пока дешевое твердотельное реле работает нормально.

Идея твердотельного реле на самом деле очень проста:
вы подаете небольшое напряжение на вход (в моем случае это непосредственно выходной контакт Arduino) и
выход становится замкнутой цепью для переменного (220В) напряжения.

Примерно так выглядит схема для Arduino (извините, знаю, что коряво..)
В любом случае полезно добавить еще один переключатель, чтобы можно было обойти твердотельное реле и
сварочный аппарат можно использовать в прямом режиме, как показано выше.
Сборка ТО была рассмотрена на предыдущем фото.

Три триммера — это просто делители напряжения (470k должно работать отлично).
Рычажный переключатель имеет три положения (среднее отключено) и обсуждается в программе.
Другая кнопка запускает сварку при нажатии.

Простая программа Arduino делает в цикле следующее:

  1. Проверить состояние малого рычажного переключателя;
  2. Если переключатель находится в первом положении, выполните автоматическую сварку (с контролем времени)
    при нажатии кнопки;
  3. Если переключатель находится во втором положении, установите время предварительной сварки, паузы и сварки с помощью трех
    триммеры;
  4. Если переключатель находится в третьем положении (ручной режим), то проверьте состояние кнопки и
    если он нажат, сварите, пока он не освободится.

Я слышал, что ты сказал! Какая ужасная простыня! В любом случае..

Если вам нужно вдохновение, вы можете найти мой сценарий ЗДЕСЬ.
Это также требует библиотеки LiquidCrystal_I2C для управления дисплеем.

Хорошо, на этом этапе постройте верхний уровень точечной сварки, поместите охлаждающий вентилятор (и металлическую
сетку сзади, чтобы воздух мог выходить через моторы) и добавить электронику.

Наконец, нам нужна панель для триммеров, дисплей и несколько кнопок.

Вот и все, ребята!

Любой комментарий? Не стесняйтесь писать мне!

Ура,
Стефано


Вернуться на главную страницу.

Как собрать микроволновый трансформаторный сварочный аппарат

Щелкните изображение для просмотра на Amazon

Щелкните изображение для просмотра на Amazon

Замена трансформаторов микроволновых печей (MOT) для сборки вещей — распространенный хакерский трюк. Мы делаем это, чтобы построить точечный сварочный аппарат для микроволновой печи, но его можно использовать для гораздо большего.

Я видел, как они использовались для изготовления небольших трансформаторов для автономной передачи электроэнергии, катушек Тесла, источников питания, индукционных печей и многих других устройств, потребляющих низкое напряжение и большую силу тока.

Как утилизировать микроволновую печь





Специально для трансформатора микроволновой печи (обычно называемого MOT). Я также получил все виды других частей.

Причина, по которой я разобрал эту микроволновку для техосмотра, заключается в том, что я хочу сделать микроволновый аппарат для точечной сварки.

Во-первых, будьте осторожны, так как внутри микроволновки находятся предметы под высоким напряжением.

Конденсатор внутри имеет высокое напряжение и может убить вас, если он заряжен и вы коснетесь его концов. Убедитесь, что вы замкнули конденсатор, чтобы быть в безопасности

Также есть моторчики, лампочки, выключатели, провода и магнето.

В Интернете есть инструкции по модификации микроволнового магнето и волновода (антенны) и отправке заряда, который может закоротить маленькую электронику на расстоянии около 20 футов.

Теперь, когда у меня есть трансформатор для микроволновой печи и шнур питания, я могу сделать свой микроволновый точечный сварочный аппарат.

Как перемонтировать проводку ТО.

Это необходимо для замены трансформатора с низкого тока и высокого напряжения на низковольтный ток с высокой силой тока, необходимый для нагрева металла до точки плавления.





В своей первой попытке перемонтировать трансформаторы я буду предельно простым, так как перегорание трансформатора может легко вас убить. Сборка аппарата точечной сварки для микроволновой печи — хороший первый проект.

В видео мы показываем, как легко разобрать МТ, а затем перемонтировать его таким образом, чтобы вместо питания 115 В переменного тока и увеличения до тысяч вольт мощность понижалась до 3 вольт при нескольких амперах.

Ампер (ампер) — это мера того, сколько электричества проходит через определенную точку в единицу времени. Это как измерять, сколько воды течет. Вода течет легче через большую большую трубу, чем через маленькую трубу — большие амперы аналогичны большому количеству воды, протекающей по большой трубе.

Когда большой поток снижается, давление увеличивается – если большое количество ампер направляется в плохой разъем или тонкий провод, это давление превращается в тепло.

Это очень простое (ОЧЕНЬ БАЗОВОЕ) объяснение того, как трансформатор микроволновой печи может быть перемонтирован для создания тепла, необходимого для плавления и сварки металла.

Проверка обновленного аппарата для точечной сварки MOT
