Труба 40х20х2 вес 1 метра: Профильная труба 40х20х2 мм., цена за метр. Купить прямоугольную трубу в Москве

Содержание

Вес профильной трубы 40х20х2 — Астим

Профильная труба представляет собой стальной материал с квадратным сечением, применяемый в различных сферах строительной деятельности. Она может быть использована в качестве арматуры, для формирования каркасов, установки инженерных коммуникаций.

Производством данного вида продукции занимается наша металлопрокатная компания «АСТИМ», которая готова предложить вам товары высочайшего класса, соответствующие нормативным стандартам.

Характеристики

Среди ключевых параметров стоит обращать внимание на вес профильной трубы 40х20х2 мм, а также ее длину, маркировку, особенности изготовления. По существующему для этой продукции государственному стандарту ГОСТ 8645-68 вес одного погонного метра материала должен составлять 1,7 кг. При этом увеличение длины планки соответственно увеличивает массу конструкции.

Для вычисления веса профильной трубы 40х20х2 мм можно воспользоваться специальным калькулятором металлопроката, который оперативно переведет длину в массу без необходимости длительных самостоятельных подсчетов. Среди других важных показателей для профильной трубы можно отметить отклонения по высоте и ширине, которые не должны превышать граничные параметры в процентном соотношении.

При высоте трубы менее одного метра допускается отклонение около одного процента, более метра – 0,8%. В поперечном сечении отклонение от прямого угла девяносто градусов не должно быть более 1,3%. Стандартная длина профиля составляет 6-12 метров, хотя при договоренности с заказчиком она может изготовляться на два метра меньше и на метр больше.

Применение

Легкий вес профильной трубы 40х20х2 мм дает возможность широкого использовать ее в различных сферах деятельности:

  • сооружение перегородок, заборов и ограждений;
  • монтаж строительных павильонов, беседок, мест для торговли;
  • производство дверей из металла;
  • создание офисной мебели, школьных парт;
  • реализация промышленного оборудования;
  • изготовление транспортной техники и многое другое.

Металлоконструкции отличаются выносливостью и прочностью, так что способны прослужить много лет, не утратив первоначальных свойств.

Гарантия и маркировка

Согласно с нормативными стандартами определяется не только вес профильной трубы 40х20х2 мм, но и другие параметры. С момента поступления продукции заказчику гарантийный срок ее хранения до использования составляет два года. В обязательном порядке на трубы наносится маркировка: название изготовителя, размеры, номер плавки, длина и количество профиля, масса и номера пачек.

Для производства применяется конструкционная низкоуглеродистая сталь, которая и дает низкий вес профильной трубы 40х20х2 мм.

Достоинства

Популярность профильной трубы обусловлена следующими показателями:

  1. универсальность использования;
  2. невысокая стоимость продажи и производства;
  3. простота и быстрота монтажа;
  4. высокая устойчивость к температурным колебаниям;
  5. отменная сопротивляемость образованию коррозии.

Как купить у нас

Купить профильную трубу в нашем интернет-магазине «АСТИМ» не составит труда. Вы можете ознакомиться с ассортиментом продукции, рассчитать вес профильной трубы 40х20х2 мм. В телефонном режиме останется только обсудить детали с нашим менеджером, получить ответы на актуальные вопросы.

Цена на профильную трубуу нас отличается доступностью, по этой стоимости вы получаете качественный продукт. Вам доставляют изделия напрямую с завода без привлечения к сделке посредников, что положительно сказывается на ценовой политике.

Масса трубы профильной стальной. Вес профильной трубы таблица

Масса трубы профильной стальной. Вес профильной трубы таблица

труба профильная вес 1 метра (таблица)

Параметры трубыВес 1 мп/кгВес 6 м/кгМетров в 1 тн
Вес трубы квадратной профильной
Профиль 10×10х0.80,21 кг/м1,24「кг/6м」4830,92 [мп/тн]
Профиль 10×10х0. 90,25 кг/м1,48「кг/6м」4048,58 [мп/тн]
Профиль 10×10х1.00,27 кг/м1,62「кг/6м」3703,70 [мп/тн]
Профиль 15×15х1.00,48 кг/м2,87「кг/6м」2087,68 [мп/тн]
Профиль 15×15х1.20,50 кг/м3,01「кг/6м」1996,01 [мп/тн]
Профиль 15×15х1.50,61 кг/м3,63「кг/6м」1652,89 [мп/тн]
Профиль 20×20х1.00,62 кг/м3,72「кг/6м」1612,90 [мп/тн]
Профиль 20×20х1.20,69 кг/м4,13「кг/6м」1451,38 [мп/тн]
Профиль 20×20х1.50,84 кг/м5,05「кг/6м」1189,06 [мп/тн]
Профиль 20×20х21,08 кг/м6,48「кг/6м」925,93 [мп/тн]
Профиль 25×25х1.00,74 кг/м4,44「кг/6м」1351,35 [мп/тн]
Профиль 25×25х1.20,88 кг/м5,26「кг/6м」1140,25 [мп/тн]
Профиль 25×25х1. 51,07 кг/м6,42「кг/6м」934,58 [мп/тн]
Профиль 25×25х21,39 кг/м8,34「кг/6м」719,42 [мп/тн]
Профиль 30×30х1.00,899 кг/м5,39「кг/6м」1112,35 [мп/тн]
Профиль 30×30х1.21,08 кг/м6,48「кг/6м」925,93 [мп/тн]
Профиль 30×30х1.51,31 кг/м7,86「кг/6м」763,36 [мп/тн]
Профиль 30×30х21,70 кг/м10,20「кг/6м」588,24 [мп/тн]
Профиль 40×40х1.51,78 кг/м10,68「кг/6м」561,80 [мп/тн]
Профиль 40×40х22,33 кг/м13,98「кг/6м」429,18 [мп/тн]
Профиль 40×40х2.52,85 кг/м17,10「кг/6м」350,88 [мп/тн]
Профиль 40×40х33,36 кг/м20,16「кг/6м」297,62 [мп/тн]
Профиль 40×40х44,30 кг/м25,80「кг/6м」232,56 [мп/тн]
Профиль 50×50х2. 53,64 кг/м21,84「кг/6м」274,73 [мп/тн]
Профиль 50×50х34,31 кг/м25,86「кг/6м」232,02 [мп/тн]
Профиль 50×50х3.54,94 кг/м29,64「кг/6м」202,43 [мп/тн]
Профиль 50×50х45,56 кг/м33,36「кг/6м」179,86 [мп/тн]
Профиль 60×60х23,59 кг/м21,54「кг/6м」278,55 [мп/тн]
Профиль 60×60х2.54,43 кг/м26,58「кг/6м」225,73 [мп/тн]
Профиль 60×60х35,25 кг/м31,50「кг/6м」190,48 [мп/тн]
Профиль 60×60х3.56,04 кг/м36,24「кг/6м」165,56 [мп/тн]
Профиль 60×60х46,82 кг/м40,92「кг/6м」146,63 [мп/тн]
Профиль 70×70х24,23 кг/м25,38「кг/6м」236,41 [мп/тн]
Профиль 70×70х2,55,34 кг/м32,04「кг/6м」187,27 [мп/тн]
Профиль 70×70х36,24 кг/м37,44「кг/6м」160,26 [мп/тн]
Профиль 70×70х3,57,19 кг/м43,14「кг/6м」139,08 [мп/тн]
Профиль 70×70х48,15 кг/м48,90「кг/6м」122,70 [мп/тн]
Профиль 80×80х25,20 кг/м31,20「кг/6м」192,31 [мп/тн]
Профиль 80×80х2,56,05 кг/м36,30「кг/6м」165,29 [мп/тн]
Профиль 80×80х37,13 кг/м42,78「кг/6м」140,25 [мп/тн]
Профиль 80×80х49,33 кг/м55,98「кг/6м」107,18 [мп/тн]
Профиль 80×80х511,44 кг/м68,64「кг/6м」87,41 [мп/тн]
Профиль 80×80х613,46 кг/м80,76「кг/6м」74,29 [мп/тн]
Профиль 100×100х26,12 кг/м36,72「кг/6м」163,40 [мп/тн]
Профиль 100×100х2,57,64 кг/м45,84「кг/6м」130,89 [мп/тн]
Профиль 100×100х39,02 кг/м54,12「кг/6м」110,86 [мп/тн]
Профиль 100×100х411,84 кг/м71,04「кг/6м」84,46 [мп/тн]
Профиль 100×100х514,58 кг/м87,48「кг/6м」68,59 [мп/тн]
Профиль 100×100х617,22 кг/м103,32「кг/6м」58,07 [мп/тн]
Профиль 100×100х717,30 кг/м103,80「кг/6м」57,80 [мп/тн]
Профиль 100×100х822,25 кг/м133,50「кг/6м」44,94 [мп/тн]
Профиль 120×120х414,35 кг/м86,10「кг/6м」69,69 [мп/тн]
Профиль 120×120х517,72 кг/м106,32「кг/6м」56,43 [мп/тн]
Профиль 120×120х620,99 кг/м125,94「кг/6м」47,64 [мп/тн]
Профиль 120×120х827,27 кг/м163,62「кг/6м」36,67 [мп/тн]
Профиль 140×140х520,86 кг/м125,16「кг/6м」47,94 [мп/тн]
Профиль 140×140х624,76 кг/м148,56「кг/6м」40,39 [мп/тн]
Профиль 150×150х522,43 кг/м134,58「кг/6м」44,58 [мп/тн]
Профиль 150×150х626,64 кг/м159,84「кг/6м」37,54 [мп/тн]
Профиль 150×150х834,81 кг/м208,86「кг/6м」28,73 [мп/тн]
Профиль 160×160х419,38 кг/м116,28「кг/6м」51,60 [мп/тн]
Профиль 160×160х524,00 кг/м144,00「кг/6м」41,67 [мп/тн]
Профиль 160×160х628,53 кг/м171,18「кг/6м」35,05 [мп/тн]
Профиль 160×160х837,32 кг/м223,92「кг/6м」26,80 [мп/тн]
Профиль 180×180х527,14 кг/м162,84「кг/6м」36,85 [мп/тн]
Профиль 180×180х632,30 кг/м193,80「кг/6м」30,96 [мп/тн]
Профиль 180×180х842,34 кг/м254,04「кг/6м」23,62 [мп/тн]
Профиль 180×180х1052,03 кг/м312,18「кг/6м」19,22 [мп/тн]
Профиль 200×200х636,06 кг/м216,36「кг/6м」27,73 [мп/тн]
Профиль 200×200х847,37 кг/м284,22「кг/6м」21,11 [мп/тн]
Профиль 200×200х1058,31 кг/м349,86「кг/6м」17,15 [мп/тн]
Профиль 200×200х1268,89 кг/м413,34「кг/6м」14,52 [мп/тн]
Профиль 250×250х645,48 кг/м272,88「кг/6м」21,99 [мп/тн]
Профиль 250×250х859,93 кг/м359,58「кг/6м」16,69 [мп/тн]
Профиль 250×250х1074,01 кг/м444,06「кг/6м」13,51 [мп/тн]
Профиль 250×250х1287,73 кг/м526,38「кг/6м」11,40 [мп/тн]
Профиль 300×300х654,90 кг/м329,40「кг/6м」18,21 [мп/тн]
Профиль 300×300х872,49 кг/м434,94「кг/6м」13,80 [мп/тн]
Профиль 300×300х1089,71 кг/м538,26「кг/6м」11,15 [мп/тн]
Профиль 300×300х12106,60 кг/м639,60「кг/6м」9,38 [мп/тн]

вес метра профильной трубы

Параметры трубыВес 1 мп/кгВес 6 м/кгМетров в 1 тн
Вес трубы прямоугольной профильной

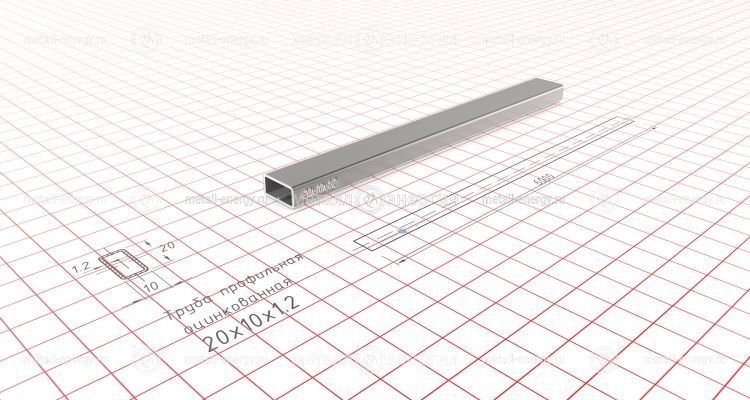

Профиль 20x10x1. 20,50 кг/м3,01「кг/6м」1996,01 [мп/тн]
Профиль 20x10x1.50,61 кг/м3,63「кг/6м」1652,89 [мп/тн]
Профиль 25x10x1.50,72 кг/м4,34「кг/6м」1383,13 [мп/тн]
Профиль 28x25x1.20,93 кг/м5,60「кг/6м」1070,66 [мп/тн]
Профиль 28x25x1.51,15 кг/м6,90「кг/6м」869,57 [мп/тн]
Профиль 28x25x21,48 кг/м8,88「кг/6м」675,68 [мп/тн]
Профиль 30x15x1.50,96 кг/м5,75「кг/6м」1042,75 [мп/тн]
Профиль 30x20x1.51,08 кг/м6,48「кг/6м」925,93 [мп/тн]
Профиль 30x20x21,39 кг/м8,34「кг/6м」719,42 [мп/тн]
Профиль 40x20x1.00,90 кг/м5,39「кг/6м」1112,35 [мп/тн]
Профиль 40x20x1.21,08 кг/м6,48「кг/6м」925,93 [мп/тн]
Профиль 40x20x1. 51,31 кг/м7,86「кг/6м」763,36 [мп/тн]
Профиль 40x20x21,70 кг/м10,20「кг/6м」588,24 [мп/тн]
Профиль 40x20x2.52,21 кг/м13,26「кг/6м」452,49 [мп/тн]
Профиль 40x20x32,49 кг/м14,94「кг/6м」401,61 [мп/тн]
Профиль 40x25x1.51,43 кг/м8,58「кг/6м」699,30 [мп/тн]
Профиль 40x25x21,86 кг/м11,16「кг/6м」537,63 [мп/тн]
Профиль 40x25x2.52,27 кг/м13,62「кг/6м」440,53 [мп/тн]
Профиль 50x25x1.51,67 кг/м10,02「кг/6м」598,80 [мп/тн]
Профиль 50x20x22,02 кг/м12,12「кг/6м」495,05 [мп/тн]
Профиль 50x25x22,17 кг/м13,02「кг/6м」460,83 [мп/тн]
Профиль 50x30x22,32 кг/м13,92「кг/6м」431,03 [мп/тн]
Профиль 50x30x2. 52,86 кг/м17,16「кг/6м」349,65 [мп/тн]
Профиль 50x40x2.02,65 кг/м15,90「кг/6м」377,36 [мп/тн]
Профиль 50x40x2.53,25 кг/м19,50「кг/6м」307,69 [мп/тн]
Профиль 50x40x3.54,39 кг/м26,34「кг/6м」227,79 [мп/тн]
Профиль 60x30x22,65 кг/м15,90「кг/6м」377,36 [мп/тн]
Профиль 60x30x2.53,25 кг/м19,50「кг/6м」307,69 [мп/тн]
Профиль 60x30x33,83 кг/м22,98「кг/6м」261,10 [мп/тн]
Профиль 60x40x22,96 кг/м17,76「кг/6м」337,84 [мп/тн]
Профиль 60x40x34,30 кг/м25,80「кг/6м」232,56 [мп/тн]
Профиль 60x40x3.54,94 кг/м29,64「кг/6м」202,43 [мп/тн]
Профиль 60x40x45,56 кг/м33,36「кг/6м」179,86 [мп/тн]
Профиль 80x40x23,59 кг/м21,54「кг/6м」278,55 [мп/тн]
Профиль 80x40x2. 54,43 кг/м26,58「кг/6м」225,73 [мп/тн]
Профиль 80x40x35,25 кг/м31,50「кг/6м」190,48 [мп/тн]
Профиль 80x40x46,82 кг/м40,92「кг/6м」146,63 [мп/тн]
Профиль 80x60x36,19 кг/м37,14「кг/6м」161,55 [мп/тн]
Профиль 80x60x48,07 кг/м48,42「кг/6м」123,92 [мп/тн]
Профиль 100x50x36,66 кг/м39,96「кг/6м」150,15 [мп/тн]
Профиль 100x50x48,70 кг/м52,20「кг/6м」114,94 [мп/тн]
Профиль 100x50x510,65 кг/м63,90「кг/6м」93,90 [мп/тн]
Профиль 100x60x37,13 кг/м42,78「кг/6м」140,25 [мп/тн]
Профиль 100x60x49,33 кг/м55,98「кг/6м」107,18 [мп/тн]
Профиль 100x60x511,44 кг/м68,64「кг/6м」87,41 [мп/тн]
Профиль 100x80x410,59 кг/м63,54「кг/6м」94,43 [мп/тн]
Профиль 100x80x513,01 кг/м78,06「кг/6м」76,86 [мп/тн]
Профиль 120x60x38,07 кг/м48,42「кг/6м」123,92 [мп/тн]
Профиль 120x60x410,59 кг/м63,54「кг/6м」94,43 [мп/тн]
Профиль 120x60x513,00 кг/м78,00「кг/6м」76,92 [мп/тн]
Профиль 120x80x411,84 кг/м71,04「кг/6м」84,46 [мп/тн]
Профиль 120x80x513,01 кг/м78,06「кг/6м」76,86 [мп/тн]
Профиль 120x80x617,22 кг/м103,32「кг/6м」58,07 [мп/тн]
Профиль 140x60x411,84 кг/м71,04「кг/6м」84,46 [мп/тн]
Профиль 140x60x514,58 кг/м87,48「кг/6м」68,59 [мп/тн]
Профиль 140x100x414,35 кг/м86,10「кг/6м」69,69 [мп/тн]
Профиль 140x100x517,72 кг/м106,32「кг/6м」56,43 [мп/тн]
Профиль 140x100x620,99 кг/м125,94「кг/6м」47,64 [мп/тн]
Профиль 150x100x518,50 кг/м111,00「кг/6м」54,05 [мп/тн]
Профиль 150x100x621,93 кг/м131,58「кг/6м」45,60 [мп/тн]
Профиль 150x100x828,53 кг/м171,18「кг/6м」35,05 [мп/тн]
Профиль 160x80x517,72 кг/м106,32「кг/6м」56,43 [мп/тн]
Профиль 160x120x520,86 кг/м125,16「кг/6м」47,94 [мп/тн]
Профиль 160x120x624,76 кг/м148,56「кг/6м」40,39 [мп/тн]
Профиль 180x100x624,76 кг/м148,56「кг/6м」40,39 [мп/тн]
Профиль 180x100x832,29 кг/м193,74「кг/6м」30,97 [мп/тн]
Профиль 200x120x524,00 кг/м144,00「кг/6м」41,67 [мп/тн]
Профиль 200x120x628,53 кг/м171,18「кг/6м」35,05 [мп/тн]
Профиль 200x160x527,14 кг/м162,84「кг/6м」36,85 [мп/тн]
Профиль 200x160x632,30 кг/м193,80「кг/6м」30,96 [мп/тн]
Профиль 230x160x846,11 кг/м276,66「кг/6м」21,69 [мп/тн]

На нашем сайте вы можете узнать сколько весит труба профильная.

заполните форму: получите счет или кп

Имя

Телефон

Email

Адрес доставки

Наименование продукции

Загрузка файла

Как рассчитать вес стальной трубы на фут/метр по размеру и таблице

Масса стальной трубы (кг/м или фунт/фут) является важным описанием, которое должно быть указано в заказе на поставку.

Тогда как рассчитать вес стальной трубы на фут или на метр?

С помощью счетчиков веса трубы и общего количества мы получим полный вес для запроса трубы. Другой способ получить это узнать из таблицы стальных труб (ниже статьи приведена таблица веса стальных труб).

Вес единицы стальной трубы — это еще один способ выразить график размеров трубы, рассчитать максимальное давление трубы и составить бюджет для всего проекта линейной трубы.

Как рассчитать вес стальной трубы на фут или метр

В основном, есть два способа рассчитать вес стальной трубы на фут или на метр.
Один из них заключается в расчете по формуле веса стальной трубы.
Другой способ — найти по таблице веса стальной трубы.

Как рассчитать вес стальной трубы по формуле

Масса стальной трубы (кг/м или фунт/фут) рассчитывается по приведенной ниже формуле.

кг/м – это килограммы на метр

lb/ft – это фунты на фут

P1= t(D-t)*C

Где
D – указанный наружный диаметр, выраженный в миллиметрах (дюймах)
t – указанная толщина стенки, выраженная в миллиметрах (дюймах)
С, составляет 0,02466 для расчетов в единицах СИ и 10,69 для расчетов в единицах USC.

Обратите внимание: номинальный вес стальной трубы представляет собой произведение ее длины и массы на единицу длины (на фут или на метр)

Например: Описание бесшовной стальной трубопроводной трубы API 5L, наружный диаметр 6 5/8 дюйма (168,3 мм), толщина стенки трубы SCH 40 (7,11 мм или 0,280 дюйма), длина 12 метров.
Тогда удельный вес трубы кг/м: 7,11 x (168,3-7,11) x 0,02466 = 28,26 кг/м

Удельный вес стальной трубы фунт на фут равен 0,28 x (6-0,28) x 10,69 = 18,99 фунт/фут

Как получить вес трубы из таблицы веса стальной трубы

Мы знаем еще один способ узнать вес трубы на фут с помощью таблицы размеров и веса стальной трубы, эта таблица очень полезна при работе с трубопроводами.

В эту таблицу включена информация о номинальных диаметрах труб, толщине стенки, классе по спецификации (SCH). И соответствующая информация о весе трубы в фунтах на фут или кг на метр.

Описание толщины стенки стальной трубы

1). Толщина стенки трубы трубопровода API 5L имеет три следующих метода представления:
a. Номер спецификации труб «Щ»
б. Толщина стенки стальной трубы в мм
c. Вес трубы кг/м или фунт/фут

В зависимости от веса трубы толщина стенки трубы обычно применяется для трех типов:

Труба стандартного веса в STD, утолщенная труба в XS и особо толстая труба в XXS. (Здесь можно найти дополнительные спецификации труб)

Для трубы с DN≤250 мм Sch50 эквивалентен STD,

Для трубы с DN<200 мм Sch80 эквивалентен XS

2). Допуски на толщину стенки трубы

Толщина стенки

Допуски

т

мм (дюйм)

мм (дюйм)

Труба СМЛС

≤ 4,0 (0,157)

+0,6 (0,024)

-0,5 (0,020)

> 4,0 (0,157) до < 25,0 (0,0984)

+0,150т

-0,125т

≥ 25,0 (0,0984)

+3,7 (0,146) или +0,1t, в зависимости от того, что больше

-3,0 (0,120) или -0,1 т, в зависимости от того, что больше

Труба сварная

≤ 5,0 (0,197)

± 0,5 (0,020)

> 5,0 (0,197) до < 15,0 (0,591)

± 0,1 т

≥ 15,0 (0,591)

± 1,5 (0,060)



Диаметр трубы

Допуски на диаметр трубы

Указанный наружный диаметр Dмм (дюйм)

Допуск на диаметр

мм (дюйм)

Труба кроме конца

Конец трубы

Труба СМЛС

Труба сварная

Труба СМЛС

Труба сварная

< 60,3 (2,375)

от -0,8 (0,031) до + 0,4 (0,016)

от -0,4 (0,016) до + 1,6 (0,063)

≥60,3 (2,375)

от

до

≤168,3 (6,625)

± 0,007 5 Д

>168,3 (6,625)

от

до

≤ 610 (24 000)

± 0,007 5 Д

± 0,0075 Д, но не более ±3,2 (0,125)

±0,005 D, но не более ±1,6 (0,063)

> 610 (24. 000)

от

до

≤ 1422 (56.000)

± 0,01 Д

± 0,005 Д, но не более ±4,0 (0,160)

± 2,0 (0,079)

±1,6 (0,063)

> 1422 (56.000)

по договоренности



Общая таблица согласования единиц, применяемая в описании стальных трубопроводов

Преобразование единиц

1 фут

0,3048 м

1 из

25,4 мм

1 фунт

0,45359237 кг



2. Размеры и весовая таблица стальных труб

Весовая таблица стальных труб для скачивания:

НПС

Внешний диаметр

Толщина стенки

Вес

Вес

в

мм

в

мм

Схема

кг/м

фунт/фут

1/2″

0,840

21

0,109

2,769

40  СТД

1,268

0,851

0,147

3,734

80  СТД

1,621

1,088

3/4″

1. 050

27

0,113

2,870

40  СТД

1,684

1.131

0,154

3,912

80  СТД

2,195

1,474

1″

1,315

33

0,133

3,378

40  СТД

2,501

1,679

0,179

4,547

80  СТД

3,325

2,172

1 1/4″

1,660

42

0,140

3,556

40  СТД

3,385

2,273

0,191

4. 851

80  СТД

4.464

2,997

1 1/2″

1.900

48

0,145

3,683

40  СТД

4.048

2,718

0,200

5.080

80  СТД

5.409

3,361

2″

2,375

60

0,154

3,912

40  СТД

5.441

3,653

0,218

5,537

80  СТД

7.480

5.022

2 1/2″

2,875

73

0,203

5,516

40  СТД

8. 629

5,793

0,276

7.010

80  СТД

11.411

7,661

3″

3.500

89

0,216

5.486

40  СТД

11.284

7,576

0,300

7,620

80  СТД

15.272

10.253

4″

4.500

114

0,237

6.020

16.073

10.790

0,337

8.560

22. 318

14,983

6″

6,625

168

0,188

4,775

19.252

12.924

0,203

5,516

20.739

13.923

0,219

5,563

22.318

14,983

0,250

6.350

25.354

17.021

0,280

7.112

40  СТД

58.263

18.974

0,312

7,925

31. 334

21.036

0,375

9.525

37.285

25.031

0,432

10,973

80 XHY

42.561

28.573

0,500

12.700

48.719

32.708

8″

8,625

219

0,188

4,775

25.233

16.940

0,203

5,156

27.198

18.259

0,219

5,563

29. 286

19.661

0,250

6.350

20

33.308

22.361

0,277

7.036

30

36.786

24.696

0,322

8.179

40

42.352

28.554

0,375

9,525

49.216

33.041

0,406

10.312

60

53.085

35.638

0,500

12. 700

80 XHY

64.627

43.388

10″

10.750

273

0,188

4,775

31.588

21.207

0,219

5,563

36.689

24.631

0,250

6.350

20

41.759

28.035

0,307

7,798

30

51.002

34.240

0,344

8.738

56,946

38. 231

0,365

9.271

40  СТД

63.301

40.483

0,438

11.125

71.852

48.238

0,500

12.700

60 XHY

81.530

54.735

0,594

15.088

80

95,969

64.429

12″

12.750

324

0,188

4,775

37.570

25.222

0,219

5,563

43. 657

29.309

0,250

6.350

49.713

33.375

0,281

7.137

55.739

37.420

0,312

7,925

61.735

41.445

0,375

9,525

73.824

49.562

0,406

10.312

79.727

53,525

0,500

12. 700

97.438

65.415

0,562

14.275

108,966

73.154

14″

14.000

356

0,188

4,775

41.308

27.732

0,219

5,563

48.012

32.233

0,250

6.350

20

54,685

36.713

0,281

7.137

61.327

41. 172

0,312

7,925

67,939

45.611

0,375

9,525

СТД

81.281

54,568

0,438

11.125

40

94.498

63.441

0,500

12.700

XHY

107.381

72.090

0,625

15.875

132,983

89.278

16 дюймов

16.000

406

0,188

4,775

47. 290

21.748

0,219

5,563

54,980

36.910

0,250

6.350

10

62.639

42.053

0,281

7.137

70.268

47.174

0,312

7,925

20

77.866

52.275

0,344

8.738

85.677

57.519

0,375

9,525

93. 213

62,578

0,438

11.125

108.433

72.797

0,500

12.700

123,289

82.770

18″

18.000

457

0,219

5,563

61,948

41.588

0,250

6.350

70.593

47.393

0,281

7.137

79.208

53.176

0,312

7,925

20

87. 792

58,939

0,375

9,525

СТД

105.144

70,588

0,438

11.125

30

122.369

82.152

0,500

12.700

XHY

139,198

93.450

0,562

14.275

40

155,904

104.666

0,625

15.875

172.754

115,978

20″

20. 000

508

0,250

6.350

78,547

52.733

0,282

7,163

88.458

59.386

0,312

7,925

97.719

65.604

0,375

9,525

20 СТД

117.075

78,598

0,438

11.125

136.305

91.508

0,500

12.700

30 XHY

155. 106

104.130

0,594

15.088

40

183,378

123.110

0,625

15.875

192.640

129,328

0,688

17.475

211.368

141.901

24″

24.000

610

0,250

6.350

94.456

63.413

0,281

7.137

106.029

71.183

0,312

7,925

117,573

18. 932

0,375

9,525

20 СТД

140,938

64,618

0,438

11.125

164,176

110.219

0,500

12.700

XHY

186,923

125.490

0,625

15.875

232.410

156.028

0,688

17.475

40

255,148

171,293

0,750

19. 050

277.401

186.233

30″

30.000

762

0,250

6.350

118,318

79.433

0,281

7.137

132.851

89.189

0,312

7,925

10

147.353

98,925

0,375

9,525

СТД

176.731

118,648

0,438

11.125

205,983

138. 286

0,500

12.700

20 XHY

234.647

157.530

0,625

15.875

30

292.066

196.078

0,688

17.475

320.817

215.380

0,750

19.050

348,988

234.293

36″

36.000

914

0,250

6.350

142.180

95.453

0,281

7. 137

159,672

107.196

0,312

7,925

10

177.133

118,918

0,375

9,525

СТД

215.525

142,678

0,438

11.125

247.790

166,353

0,500

12.700

20 XHY

282,372

198.570

0,625

15.875

351.723

236. 128

0,688

17.475

386.487

259.467

0,750

19.050

420.576

282.353

42″

42.000

1067

0,312

7,925

206,914

138.911

0,375

9,525

СТД

248.319

166,708

0,500

12.700

XHY

33.097

221. 610

0,750

19.050

492.163

330.413

48″

48.000

1219

0,375

9,525

СТД

284.112

190.738

0,438

11.125

331.404

222.487

0,500

12.700

XHY

377.822

253.650

0,750

19.050

563.750

378.473

0,875

22. 225

655,969

440.383

Сделать запрос сейчас

Страница не найдена — APL Apollo

Холодильный склад

Холодильный склад

Преимущества использования стальных труб по сравнению со сборными секциями в PEB:
  • Уменьшение расхода материала на 19%
  • 11% экономии в общей стоимости проекта

Результаты GA

Сравнение холодного хранения DBR

Сравнение стоимости
для холодного хранения

для холодного хранения

.

Коммерческое здание с использованием труб APL Apollo

Коммерческое здание с использованием PEB Застроенные секции

Преимущества использования стальных труб по сравнению с застроенными секциями в PEB
  • На 25 % меньше расход стали
  • 10%-ная экономия общей стоимости проекта

Commercial Building
Drawings

Commercial Building
DBR

Cost Comparison for
Commercial Building

Material Usage for
Commercial Building

Складское помещение с использованием труб APL Apollo

Складское помещение с использованием PEB Застроенные секции

Преимущества использования стальной трубы по сравнению со сборными профилями в PEB
  • 35% меньше расхода стали
  • 22% экономии в общей стоимости проекта

Склад
Рисунки

Склад
DBR

Материал USGEG

Промышленный навес с использованием труб APL Apollo

Промышленный навес с использованием сборных секций PEB

Преимущества использования стальных труб по сравнению со сборными секциями в PEB
  • На 30 % меньше расход стали
  • 16% экономии в общей стоимости проекта

Отчет об основах проекта –
Промышленный навес

Промышленный навес
Чертежи

Использование материалов
Сравнение

1
Сравнение0003

3D Render View

3D View

Material Usage

Material Usage 2

Oxygen Plant

OXYZEN PLANT R2-Model

G+14, Faridabad

G+14, Faridabad

Планы Framing G14

.
