Трубы с ППУ изоляцией. Что такое ППУ изоляция с ПЭ оболочкой
Труба ППУ с ОДК. Система ОДК для труб в изоляции ППУ
- Состав системы ОДК
- Сигнальные проводники
- Назначение
- Технические параметры
- Конфигурация проводников
- Функциональное назначение проводников
- Монтаж проводников при строительстве
- Соединение проводов на стыках
Трубы ППУ характеристики. Технология производства труб ППУ
- Этапы производства труб ППУ
Труба 159 в ППУ изоляции. Труба ППУ-ПЭ с ОДК
Видео монтаж стыкового соединения трубопровода в ППУ-изоляции

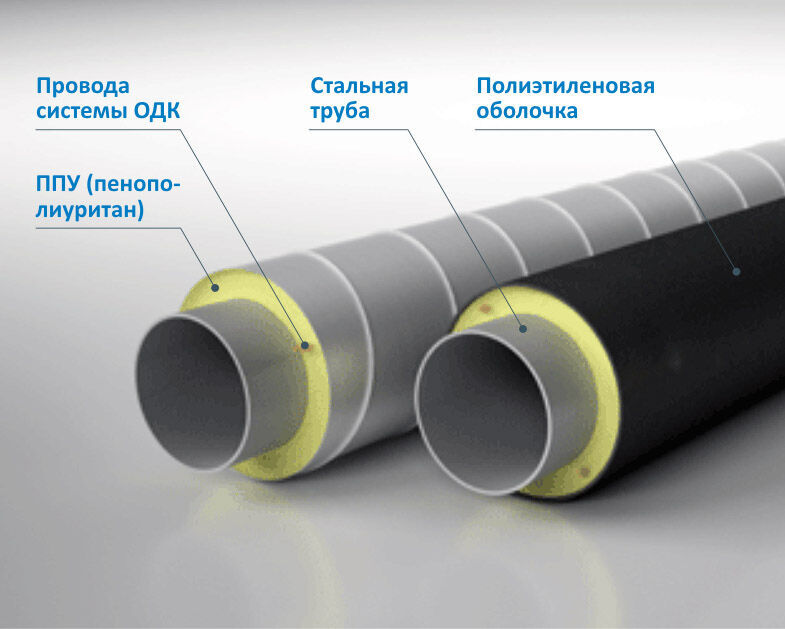

Трубы с ППУ изоляцией. Что такое ППУ изоляция с ПЭ оболочкой

ППУ трубы с защитной оболочкой получили широкое распространение для подземного или надземного способа прокладки трубопроводных трасс.

В зависимости от условий эксплуатации защитная оболочка может быть изготовлена из полиэтилена или оцинковки:

Полиэтилен (ПЭ). Материал представляет собой синтетический полимер, обладающий устойчивостью к химическим и температурным воздействиям. Помимо этого, ПЭ – хороший диэлектрик, с низкой адгезией и отличными прочностными характеристиками.
Оцинковка (ОЦ). Производится посредством нанесения на металл защитного слоя, который, окисляясь на воздухе, способен образовывать плотную пленку, надежно защищающую металл от коррозии.

Полиэтилен способен обеспечить больший уровень гидрозащиты, его лучше использовать при подземном способе прокладки труб , тогда как для надземных трубопроводных сетей стоит отдать предпочтение изделиям в оболочке из оцинковки.

В сравнении с иными вариантами трубного материала, изделия с ППУ изоляцией в полиэтиленовой оболочке имеют ряд неоспоримых преимуществ:

ППУ изоляция положительным образом сказывается на показателях теплопотерь. Если у традиционных способов теплоизоляции это значение достигает 15-25%, то здесь оно не будет превышать 4%.
Устойчивость к колебаниям температур. Изделия рассчитаны на работу в температурном диапазоне от -80 до +130 градусов.
При соблюдении технологии монтажа – полная водонепроницаемость.
Защита от коррозии и гниения.
Надежность и экологическая безопасность материалов.
Антивандальные характеристики. Потенциальным злоумышленникам будет проблематично найти применение или рынки сбыта для элементов защитной оболочки и теплоизоляционного слоя.
Длительный срок эксплуатации готового трубопровода.

Вне зависимости от типа оболочки, трубный материал может оснащаться проводниками системы ОДК (оперативного дистанционного контроля), что дает возможность в режиме реального времени отслеживать в том числе и состояние защитного покрытия, оперативно реагируя на выявленные неисправности.

Труба ППУ с ОДК. Система ОДК для труб в изоляции ППУ

Система ОДК позволяет контролировать состояние трубопровода, оперативно сигнализировать о появившейся неисправности и точно указать место любого дефекта. Наличие системы ОДК значительно экономит денежные средства и сокращает время, затрачиваемое на обслуживание трубопровода.

Система контроля позволяет обнаружить следующие дефекты:

Повреждение металлической трубы (свищ).
Повреждение полиэтиленовой оболочки.
Обрыв сигнальных проводников.
Замыкание сигнальных проводников на металлическую трубу.
Плохое соединение сигнальных проводов на стыках.

Состав системы ОДК

Система оперативно-дистанционного контроля представляет собой специальный комплекс приборов и вспомогательного оборудования (которое в дальнейшем будет именоваться элементами системы ОДК) с помощью которого осуществляется контроль состояния трубо-провода. Исключение какого-либо элемента из состава системы нарушает ее целостность и нормативную функциональность.

В состав системы контроля входят следующие компоненты:

Сигнальные проводники
Контрольно-измерительное оборудование (Детекторы повреждений, импульсный рефлектометр – локатор, контрольно-монтажный прибор «Robin КМР 3050 DL»).
Коммутационные терминалы.
Соединительные кабели.
Наземные и настенные ковера.
Материалы и оборудование для монтажа.

Сигнальные проводники

Назначение

Все трубопроводы и фасонные изделия (тройники, отводы, задвижки, неподвижные опоры, компенсаторы) должны быть оснащены сигнальными проводниками. С помощью сигнальных проводов (по ним передается сигнал – ток или высокочастотный импульс) определяется со- стояние трубопровода.

Технические параметры

Конфигурация проводников

Сигнальные провода, устанавливаемые внутри теплоизоляционного слоя пенополиуретана, протягивают параллельно изготавливаемой трубе и геометрически располагают их на “3” и “9” или “2” и “10” часов.

Функциональное назначение проводников

Монтируемые провода абсолютно одинаковые, однако по назначению подразделяются на основной и транзитный провода.Основной провод – это сигнальный проводник, заходящий при монтаже теплотрассы во все ее ответвления. Этот провод является главным для определения состояния трубопровода, так как повторяет его контур.Транзитный провод – это сигнальный проводник, который не заходит ни в одно ответвление теплотрассы, а проходит по кратчайшему пути между начальной и конечной точкой трубопровода и в основном служит для образования сигнальной петли.

Монтаж проводников при строительстве

При строительстве теплотрассы монтаж проводников производится на стыковых соединениях трубопровода.Монтаж проводов надо осуществлять таким образом, чтобы основной сигнальный провод находился справа по направлению подачи воды к потребителю на всех трубопроводах, а все боковые ответвления должны включаться в разрыв основного сигнального проводника. Боковые ответвления к транзитному проводу подключать запрещается.

Соединение проводов на стыках

Сигнальные провода соединяются между собой соответственно: основной с основным, а транзитный с транзитным.С помощью пассатижей аккуратно выпрямляются и растягиваются скрученные в спираль провода и, не допуская изломов, располагаются параллельно внутри. Провода зачищаются с помощью наждачной бумаги от остатков пены и краски, а затем тщательно обезжириваются.Провода следует натянуть и отрезать лишние части таким образом, чтобы не было слабины при соединении.Вставить концы проводов в обжимную гильзу и опрессовать гильзу с обеих сторон с помощью обжимных клещей.После этого полученное соединение необходимо облудить с помощью неактивного флюса, припоя ПОС-61 и газового паяльника (или электрического, если есть электропитание 220В) соединение проводов нагревают паяльником, через несколько секунд оно нагревается до температуры плавления припоя.Соединение запаяно правильно, в том случае, когда припой заполняет обжимную втулку с обеих сторон.Для проверки правильности соединения необходимо потянуть за сигнальные провода, чтобы проверить, в порядке ли сращивание.Вжать провода в специальные прорези в держатели проводов, предварительно прикрепленные к металлической трубе.

Трубы ППУ характеристики. Технология производства труб ППУ

изготовление труб ППУ возможно только в заводских условиях, где на стальную трубу напыляется пенополиуретан, который в свою очередь покрывается оболочкой из оцинкованной стали или слоем полиэтилена (в полиэтиленовой оболочке). Регламентируется порядок изготовления труб ГОСТом 30732-2001. Окончательно стандарт был утвержден и рекомендован к применению только в 2006 г., поэтому часто встречается название трубы ППУ ГОСТ 30732 2006. Стоит отметить, что нормативы стандарта распространяются только на ППУ ПЭ. Производство труб ППУ в оцинкованной оболочке не регламентируется;

утепление труб ППУ изоляцией. Предполагает нанесение на трубу пенополиуретана или упаковка в скорлупу ППУ. Нанесение пенополиуретана более популярный вариант для эксплуатируемых труб, т.к. появляется возможность выполнить утепление уже смонтированных трубопроводов. К тому изоляция труб пенополиуретаном более экономичный вариант.

ППУ скорлупы для труб – представляют собой оболочку, из вспененного полиуретана, состоящую из одной, двух или нескольких частей (цилиндр, полуцилиндр, сборные элементы). Габариты пенополиуретановой скорлупы: длина 1 м.п., толщина варьируется. Использование скорлупы дает возможность утеплить трубу без применения оборудования по напылению ППУ. Технология монтажа предусматривает фиксацию ППУ скорлупы на трубе с использованием стяжек.

Этапы производства труб ППУ

Для понимания, чем обусловлены высокие эксплуатационные свойства труб в ППУ изоляции кратко рассмотрим, как проходит их производство:

входной контроль. Проверяется на соответствие стандартам входящее сырье и другие составляющие компоненты: полиэтилен, ППУ система, сталь, датчики ОДК и т.п.;
производство пенополиуретановой оболочки;
монтаж стальной трубы в оболочке. Включает также установку проводников ОДК;
наливка пенополиуретана;
исходящий контроль. Вся продукция должна быть протестирована на соответствие нормам и стандартам.

Именно такие этапы производственного цикла проходит труба на крупных отечественных заводах.

Труба 159 в ППУ изоляции. Труба ППУ-ПЭ с ОДК

Трубы в ППУ-ПЭ оболочке из полиэтилена для подземной прокладки с ОДК

Трубы в изоляции из пенополиуретана в полиэтиленовой оболочке (ППУ-ПЭ) применяются в теплоснабжении для прокладки тепловых сетей бесканальным способом.

Наружный диаметр стальной трубы, мм	Минимальная толщина стенки стальной трубы, мм	Свободный конец, мм	тип изделия 1	тип изделия 2	ЦЕНА тип 1/тип 2
Диаметр ПЭ оболочки	вес 1 п.м. трубы в изоляции, кг	Диаметр ПЭ оболочки	вес 1 п.м. трубы в изоляции, кг
d	S	L	D	КГ	D	КГ	РУБ
32	2,0	150	90	2,7	110	3,1	630/650
38	2,0	150	110	3,3	125	3,7	650/680
45	2,0	150	110	3,6	125	4,0	690/790
57	3,5	150	125	6,4	140	6,8	690/780
76	3,5	150	140	8,3	160	8,8	850/980
89	3,5	150	160	9,8	180	10,4	990/1130
108	4,0	150	180	14,3	200	15,0	1250/1330
133	4,5	150	225	18,5	250	19,8
159	4,5	150	250	22,2	280	24,3	2150/2450
219	6,0	150	315	39	355	41,9	3450/3950
273	6,0	210	400	51,8	450	56,2	5500/6200
325	7,0	210	450	69,6	500	74,7	6600/7600
426	7,0	210	560	94,2	630	103,0	8800/10400
530	7,0	210	710	126			13100
630	8,0	210	800	165,5			дог
720	8,0	210	900	193,4			дог
820	9,0	210	1000	243,4	1100	266,9	дог
920	10,0	210	1100	300,4	1200	326,3	дог
1020	10,0	210	1200	338,8			дог

Пример обозначения при заказе, например:

Стальная труба наружный диаметром 159 мм, толщиной стенки 4,5 мм, изоляцией типа 1 в полиэтиленовой оболочке и с проводами системы ОДК:

Труба ст 159х4,5-1 в ППУ-ПЭ с ОДКили Труба ст 159х4,5/250 в ППУ-ПЭ с ОДК

Длина изолированных труб может варьироваться в зависимости от ГОСТ стальной трубы от 8 до 12 метров. Толщина стенки трубы и (или) изоляционного слоя может быть изменена в соответствии с проектом Заказчика. Трубы изготавливаются согласно ГОСТ 30732-2006 и оснащены проводами системы ОДК (оперативного дистанционного контроля), что позволяет оперативно обнаружить аварийный участок теплотрассы. По желанию Заказчика возможно изготовление трубы без системы ОДК.

Трубы в ППУ-изоляции в зависимости от толщины изоляционного слоя ППУ разделяют па 2 типа:

— 1 тип-предназначается для прокладки трубопроводов в регионах окружающей среды до -30 (Средняя полоса и ЮГ).

— 2 тип-предназначается для прокладки трубопроводов регионах окружающей среды ниже -30 (Север).

Видео монтаж стыкового соединения трубопровода в ППУ-изоляции

Категории: Трубы с ппу, Сигнальные проводники, Технические параметры, Функциональное назначение, Проводники при строительстве, Провода на стыках, Трубопровод в ппу-изоляции

Понравилось? Поделитесь с друзьями!

⇦
С чего начать строительство дома на пустом участке. Участок под строительство дома

⇨
Сборка дома из оцилиндрованного бревна. Из какого бревна лучше строить дом?

Дом

Top of the Page

Институт пластмассовых труб

PPI — это крупная торговая ассоциация производителей в Северной Америке, занимающаяся пропагандой и обучением использованию пластмасс в трубах, кабелепроводах и инфраструктурных решениях.

ПОДРАЗДЕЛЕНИЯ

Наша миссия

Миссия Института пластиковых труб состоит в том, чтобы способствовать принятию и использованию систем пластиковых труб через

исследования, образование, техническая экспертиза и защита интересов.

ВАШ УПРАВЛЕНИЕ ПО ПРОИЗВОДСТВУ ПЛАСТИКОВЫХ ТРУБ

С административным офисом, расположенным в Далласе, штат Техас, Институт пластиковых труб (PPI) является крупной торговой ассоциацией, представляющей все сегменты индустрии пластиковых труб. Члены PPI разделяют общую заинтересованность в расширении осведомленности и создании возможностей для увеличения доли рынка и расширения использования пластиковых труб во всех их многочисленных применениях. Как ассоциация, PPI фокусирует совместные усилия на накоплении данных, концентрации фактов и целевом использовании ресурсов для улучшения приложений и расширения их широкого использования.

Справочник по полиэтиленовым трубам

Ваш авторитетный справочник по полиэтиленовым трубам.

Нажмите, чтобы купить

СИСТЕМЫ ПЛАСТИКОВЫХ ТРУБОПРОВОДОВ ЭКОЛОГИЧЕСКИ БЕЗОПАСНЫ И ЭКОЛОГИЧЕСКИ БЕЗОПАСНЫ

Пластиковые трубопроводные системы — это устойчивый и экологически безопасный выбор, который будет служить будущим поколениям. Они энергоэффективны при производстве и обеспечивают максимальную защиту от загрязнения во время эксплуатации. Прочные, долговечные, легкие и гибкие, эти трубопроводные системы требуют значительно меньше энергии для изготовления, транспортировки и установки, чем металлические или бетонные альтернативы. Обладая превосходной стойкостью к коррозии и истиранию, пластиковые трубопроводные системы также обеспечивают длительный срок службы, отличные рабочие характеристики соединений и защиту от утечек — все это создает исключительную ценность.
Подробнее ЗДЕСЬ.

КУПИТЬ СЕЙЧАС! ПЭ ТРУБА M55 – ПРОЕКТИРОВАНИЕ И МОНТАЖ, ВТОРОЕ ИЗДАНИЕ

В этом руководстве представлена как техническая, так и общая информация, которая поможет в проектировании, спецификации, закупке, установке и понимании труб и фитингов из полиэтилена высокой плотности (ПЭВП). Муниципальные инженеры и инженеры-консультанты должны использовать M55 при подготовке планов и спецификаций для новых проектов труб из полиэтилена высокой плотности. Это руководство поможет менеджерам, техникам и инженерам:

Понимание технических свойств полиэтилена
Получите ключевую информацию о производстве, тестировании и проверке
Получить знания по гидравлике полиэтиленовой трубы
Сведения о номинальном рабочем давлении и расчете внешней нагрузки
Получите представление о передовых методах транспортировки, обработки и хранения полиэтиленовых труб
Описание процедур установки, технического обслуживания и ремонта полиэтиленовых труб

Это второе издание включает обширные обновления, в том числе существенные обновления, касающиеся установки, внешней нагрузки и характеристик грунта. Раздел о бестраншейных установках был переработан и обновлен с учетом текущих практик. Обновления, относящиеся к текущим полиэтиленовым смолам, включены во все руководства. Добавлены новые приложения по приложениям для землетрясений, тематические исследования, данные о трубах и спецификации моделей.

Институт пластиковых труб — это некоммерческая торговая ассоциация, занимающаяся защитой и продвижением использования пластмасс в системах трубопроводной инфраструктуры, поскольку они представляют собой умные, экономичные и устойчивые решения. Миссия PPI состоит в том, чтобы способствовать принятию и использованию пластиковых трубных систем посредством исследований, образования, технического опыта и адвокации.

Наверх

Трубный фитинг из полипропилена Прямой соединитель для чистых сред | Nihon Pisco

(!) В связи с прекращением Microsoft поддержки Internet Explorer 11 15. 06.2022 этот сайт не поддерживает рекомендуемую среду.

MISUMI Mexico выставляет счета в формате CFDI 4.0, поэтому нам нужна ваша «Constancia de Situación Fiscal», дополнительная информация

МИСУМИ Главная>
Компоненты автоматизации>
Пневматика, гидравлика>
Пневматические фитинги>
Нажимайте для соединения фитингов>
Трубный фитинг из полипропилена, прямое соединение для чистых сред

Скидка за объем

Нихон Писко

[Характеристики]
· В основном корпусе используется полипропиленовая смола, подходящая для чистых сред.
· В уплотнении используется EPDM.
· Типы FKM и NBR доступны в качестве дополнительного оборудования.
· Для винтового элемента можно выбрать полипропилен или SUS304.
· Разрешено использование масла.
· Пластмассовый корпус прозрачного цвета, чтобы можно было наблюдать за потоком воды.
· Две спецификации упаковки — обычная упаковка и упаковка для чистых помещений — доступны в зависимости от желаемого применения.

91017 101112

Part Number
PPU4
PPU4C
PPU4F
PPU4FC
PPU6
PPU6C
PPU6F
PPU6FC
ППУ8
ППУ8С
ППУ8Ф
ППУ8ФК

0114

PPU10C

PPU10F

PPU10FC

PPU12

PPU12C

PPU12F

PPU12FC

Minimum order quantity	Скидка за объем	Дней до отгрузки	RoHS	Материал уплотнения	Размер трубки 1 (φ)	Характеристики упаковки
1 шт.	В наличии	9 дней и более	10	EPDM	4	Характеристики стандартной упаковки
1 шт. 12 дней и более	—	EPDM	4	Характеристики упаковки для чистых помещений
1 шт. 11 дней и более	—	—	4	Характеристики стандартной упаковки
1 шт. 12 дней и более	—	—	4	Характеристики упаковки для чистых помещений
1 шт. 9 дней и более	10	EPDM	6	Характеристики стандартной упаковки
1 шт. 11 дней и более	—	EPDM	6	Характеристики упаковки для чистых помещений
1 шт. 11 дней и более	—	—	6	Характеристики стандартной упаковки
1 шт. 12 дней и более	—	—	6	Характеристики упаковки для чистых помещений
1 шт. 9 дней и более	10	EPDM	8	Стандартная упаковка Спецификации
1 шт.	В наличии	2 12 дней и более	—	EPDM	8	Характеристики упаковки для чистых помещений
1 шт. 11 дней и более	—	—	8	Характеристики стандартной упаковки
1 шт. 12 дней и более	—	—	8	Характеристики упаковки для чистых помещений
1 шт. 9 дней и более	10	EPDM	10	Стандартная упаковка Спецификации
1 шт.	В наличии 9012 12 дней и более	—	EPDM	10	Спецификация упаковки для чистых помещений
1 шт.	В наличии	22 11 дней и более	—	—	10	Характеристики стандартной упаковки
1 шт. 12 дней и более	—	—	10	Характеристики упаковки для чистых помещений
1 шт. 9 дней и более	10	EPDM	12	Стандартная упаковка Спецификации
1 шт.	В наличии 9012 12 дней и более	—	EPDM	12	Характеристики упаковки для чистых помещений
1 шт.	Доступно	22 11 дней и более	—	—	12	Характеристики стандартной упаковки
1 шт. 12 дней и более	—	—	12	Clean Room Packaging Specifications
