Монтаж труб ПНД: технология, видео процесса

Полиэтиленовые трубы нашли применение в самых различных областях строительства. Они могут использоваться для прокладки водопровода, канализационных систем, как наружная изоляция для труб из другого материала, в качестве воздуховодов, для защиты системы кабелей и прочее.

Пластиковые трубы являются отличной альтернативой металлическим по причине своей долговечности и практичности:

• С давлением в 10 атмосфер, полиэтиленовые трубы могут эксплуатироваться при температуре окружающей среды от -60 до +40 градусов.
• В безнапорном состоянии выдерживают температуру до +60 градусов.

Содержание

• 1 Способы соединения полипропиленовых труб
  • 1.1 Технология монтажа труб ПНД
  • 1.2 Электромуфтовая сварка
• 2 Сварка встык

Способы соединения полипропиленовых труб

Монтаж труб ПНД осуществляется путем разъемного и неразъемного соединения.

Разъемное соединение представляет собой два вида соединения:

Фланцевое соединение

• раструбное,
• фланцевое.

Неразъемное соединение производится при помощи сварки.

Разъемные соединения – раструбные с пластинчатыми уплотнителями или фланцевые,  применяются в безнапорных системах, а конкретный тип соединения выбирается в зависимости от сложности конструкции, требуемой прочности и других условий.

Неразъёмные соединения  применяются в трубопроводах, работающих под высоким давлением, при  этом сварка труб осуществляется разными методами:

• встык с помощью сварочного оборудования,
• электромуфтовой сваркой.

Технология монтажа труб ПНД

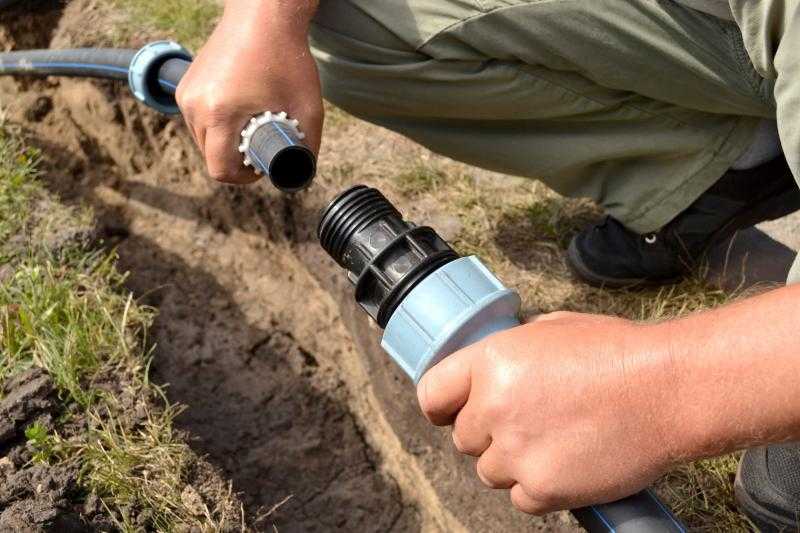

Компрессионные фитинги

При использовании полипропиленовых труб в частном строительстве, как правило, применяются трубы малого диаметра, менее 60мм. Для соединения таких труб лучше всего подходят компрессионные фитинги.

Трубы большего диаметра соединяются сваркой, с использованием сварочного оборудования. А это не всегда экономически выгодно в условиях частного дома.

Использование компрессионных фитингов позволяет с легкостью монтировать как новые системы, так и видоизменять существующие. С такой работой справится и не специалист, а экономия финансовых средств в семейном бюджете будет существенная.

Порядок монтажа полипропиленовых труб:

• Трубы ПНД необходимого размера и длины отрезаются под углом 90 градусов, используя труборез.
• После этого на трубу надевается гайка накидная и цанга, устанавливается  уплотнительное  кольцо.
• На установленном корпусе фитинга накидная гайка затягивается до упора гаечным ключом или вручную, если диаметр трубы позволяет это сделать.

Сварка встык необходима там, где толщина стенки полипропиленовых труб превышает 5 мм. Трубы, обрезанные под прямым углом, соединяют между собой расплавленными торцами. Чтобы довести торцы труб до такого состояния используются нагревательные электрические инструменты.

Электромуфтовая сварка

Этот вид сварки предполагает использование  фасонных изделий, в которые, еще на стадии их изготовления на заводе, вставляют спирали, которые при подсоединении к электрическому току разогреваются и расплавляют полиэтилен. Таким образом происходит соединение отдельных частей труб или фасонных деталей к трубам.

Перед тем как приступить к соединению труб ПНД таким способом, места сварки тщательно очищаются от загрязнений и окисленной пленки.

Более наглядно можно посмотреть монтаж труб ПНД — видео ролики в интернете  размещаются постоянно.

Сварка встык

Этот вид соединения полипропиленовых труб требует специального оборудования и квалифицированного сварщика и используется, как правило, в промышленных объемах.

Методом сварки встык соединяются трубы ПНД диаметром более 100мм.

Сварка встык пнд труб

Трубопроводы из полиэтилена при устройстве наружной системы канализации или водоснабжения  укладываются под землей, в противном случае, их требуется обеспечить надежной теплоизоляцией. Прокладка газопровода из труб ПНД разрешена только подземная.

Соединения труб ПНД методом сваривания отличаются высоким запасом:

• прочности,
• герметичности,
• надежности.

Стойкость сварных соединений из полиэтиленовых труб, в целом, дает возможность использовать данный материал в районах с высокой сейсмичной активностью или на пучинистых грунтах.

Сварочные работы по соединению пнд труб и сам монтаж трубопровода  осуществляется в 3-4 раза быстрее, чем сварка металлических труб, а отходов труб практически не бывает.

Трубы ПНД для водопровода, их разновидности и способы монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Трубы ПНД для водопровода производят из полиэтилена низкого давления (отсюда и аббревиатура) способом непрерывной экструзии на молекулярном уровне. Это придает материалу особые свойства, которые позволяют использовать его в широких сферах хозяйствования человека.

Аббревиатура ПНД расшифровывается как «полиэтилен низкого давления»

Содержание

• 1 Трубы ПНД для водопровода: основные характеризующие сведения, сфера использования
  • 1.1 Контроль качества полиэтиленовых труб для водопровода
  • 1.2 Что делает полиэтиленовые трубы для водопровода такими привлекательными
  • 1.3 Положительные физические и химические свойства
• 2 Способы соединения полиэтиленовых труб
  • 2.1 Неразъемный способ соединения
  • 2.2 Применение разъемных соединений при монтаже трубопровода
• 3 Трубы ПНД для водопровода (видео)

Трубы ПНД для водопровода: основные характеризующие сведения, сфера использования

Трубы, которые производят из полиэтилена при низком давлении, выпускают в пяти вариациях — SDR9, SDR11, SDR13,6, SDR 21 и SDR 26. Показатель SDR определяет степень устойчивости к внутреннему давлению. Он равен отношению внешнего диаметра изделия к толщине материала его стенки. В связи с этим, увеличение толщины стенок влечет за собой уменьшение SDR. То есть, чем меньше этот показатель, тем прочнее труба.

Все трубы ПНД для водопровода могут быть двух марок – это ПЭ 80 и ПЭ 100. При этом, трубы ПЭ 80 используют для монтажа водопровода и канализации с сечением до 90 мм, а ПЭ 100 в магистральных трубопроводах. Кроме того, пластик, используемый в изготовлении труб, может быть пищевым и техническим. Второй производят из вторичного сырья, поэтому его использование в бытовых водопроводах не допускается.

Труба ПНД имеет маркировку синего или желтого цвета, в зависимости от назначения

Полезный совет! Будьте внимательны при покупке труб для организации питьевого водоснабжения. Они обязательно должны быть сделаны из полиэтилена, который разрешен для контакта с водой питьевого назначения.

Производители поставляют полиэтиленовые трубы бухтами по 100, 200, а иногда и 1000 м. В некоторых случаях можно встретить изделия длиной 12 метров.

Полиэтиленовые трубы повсеместно применяются при строительстве и реконструкции водопроводов, для оборудования гидросооружений и бассейнов, поливальных установок и артезианских скважин. Трубы из полиэтилена используются для транспортировки различного жидкого и газообразного топлива в промышленности или коммунально-бытовой сфере.

Труба ПНД выпускается в бухтах длиной 100, 200 или 1000 метров

Контроль качества полиэтиленовых труб для водопровода

Все произведенные трубы подвергаются строгому контролю качества по следующим параметрам:

• состояние внутренней и внешней поверхности изделий. Стенки должны быть абсолютно гладкими. Допускается только присутствие незначительных продольных полос и некоторой волнистости, которая не превышает допустимых стандартами отклонений;
• внутренняя, наружная, а также торцевая поверхности не могут иметь трещин, посторонних включений и раковин;
• водопроводная пластиковая труба имеет только чёрный цвет. Часто могут присутствовать продольные синие маркировочные полосы, которых должно быть не менее трех штук. Их распределение по окружности обязательно должно быть равномерным.

Так как от качества материала зависит герметичность водопровода, то стоит уделять этому обстоятельству особое значение и приобретать продукцию только известных проверенных производителей.

Компрессионные фитинги для соединения водопроводных труб ПНД

Что делает полиэтиленовые трубы для водопровода такими привлекательными

Если провести сравнение с некоторыми другими материалами для производства труб (сталь, чугун, асбест), то полиэтилен превзойдет их по многим показателям:

• пятидесятилетний гарантийный срок эксплуатации производители дают только полиэтиленовым трубам;
• пластиковая труба диаметром от 20 до 110 мм намотанная в 1000-метровые бухты позволяет сэкономить все расходные материалы, которые требуются для монтажа трубопровода, а также значительно ускорить процесс прокладки трубы;
• применение терморезисторных фитингов упрощает и ускоряет работу по соединению труб между собой;
• подготовка квалифицированных сварщиков, умеющих работать с полиэтиленом, гораздо проще и быстрее, чем специалистов по металлу;
• трубы ПНД для водопровода вполне возможно монтировать многократно с малыми затратами на перемонтаж. Они могут быть легко утилизированы и переработаны;
• полиэтиленовую трубу можно протянуть внутрь уже существующего старого водопровода, даже не разбирая его.

Схема соединения труб из полиэтилена методом сваривания

Положительные физические и химические свойства

Полиэтилен обладает некоторыми химическими и физическими качествами, которые сделали привлекательными его потребительские свойства:

• химическая нейтральность полиэтилена способствует отсутствию коррозии при контакте с водой или даже более агрессивными средами;
• материал имеет меньший удельный вес, что значительно удешевляет все производственные процессы и транспортировку изделий;
• очень высокая эластичность (линейное расширение до 7,5%) позволяет изделиям выдерживать не только незначительные подвижки грунта, но даже землетрясения. Именно это обстоятельство подтолкнуло в свое время японцев к производству и повсеместному использованию таких труб;
• идеальная гладкость внутренней поверхности допускает использование более тонких труб при сохранении гидравлических параметров на том же уровне, что и у более толстых стальных аналогов;
• из-за низкого модуля упругости полиэтилена значительно снижается возможность появления гидроударов, а также разрушения при замерзании воды.

Обустройство водопроводной системы в частном доме с использованием ПНД-труб

Есть у полиэтиленовых труб и несколько недостатков: они разрушаются под действием ультрафиолетового излучения, деформируются при высоких температурах (более 65 градусов), что делает невозможным их использование в системе отопления.

Полезный совет! При использовании труб из полиэтилена в промышленных процессах, не следует пропускать через них раствор азотной кислоты. Это вещество способно вступать в химическую реакцию с полиэтиленом, разрушая стенки трубы.

Монтаж магистрального трубопровода с применением труб ПНД

Способы соединения полиэтиленовых труб

Полиэтиленовые трубы принято соединять между собой двумя способами: неразъемным и разъемным. Неразъемные соединения используются при эксплуатации трубопровода при высоких показателях давления, то есть в магистральных системах. В быту, главным образом, используются разъемные соединения.

Неразъемный способ соединения

На практике неразъемное соединение полиэтиленовых труб осуществляется двумя способами:

• сварка встык при помощи сварочного аппарата для полиэтилена;
• использование электромуфтовых соединителей.

Пошаговая инструкция соединения полиэтиленовых труб с помощью торцевателя

Сварка встык – наиболее сложный технологический процесс, который требует наличия обученного персонала и сварочного оборудования специального назначения.

Полезный совет! Чтобы сварка встык была качественной, нужно использовать всего один сварной шов. Он должен быть обязательно одинаков по прочности с остальной трубой.

При наличии всего необходимого, сварка труб очень удобна, так как не требует использования дополнительных деталей. Она позволяет не только соединять два отрезка трубы, но и качественно крепить к ним фасонные детали.

Монтаж водопроводных труб с применением неразъемного способа соединения

При электромуфтовом соединении используют полиэтиленовую электрофузионную муфту с закладными электронагревателями. Такое соединение может выдержать давление до 16 атмосфер. Оно более затратное чем стыковое, поэтому его используют в стесненных условиях, где нельзя произвести сварку.

Применение разъемных соединений при монтаже трубопровода

Самым распространенным типом разъемных соединений считаются фланцевые. К их элементам можно отнести: втулки, которые приваривают к торцевой части труб, а также накидные фланцы из металла. Тонкая (менее 50 мм в диаметре) труба может быть соединена компрессионными фитингами, если невозможно или невыгодно использовать фланцы.

Монтаж компрессионных фитингов при соединении труб с помощью разъемного метода

Цанговые соединения обжимного типа могут выдержать высокие нагрузки (до 25 атмосфер), что позволяет использовать их не только для стыковки между собой труб, но и для соединения с ними изделий из других материалов.

Трубы ПНД для водопровода, соединенные правильно и грамотно, образуют малозатратную водопроводную систему, которая долго не потребует ремонта и не потеряет изначальных качественных характеристик.

Трубы ПНД для водопровода (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Из чего лучше сделать фартук для кухни?

• Керамическая плитка

• Стекло (скинали)

• ПВХ или МДФ панели

• Моющиеся обои

• Влагостойкая штукатурка

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Знаете ли вы, каким заполнителем удешевить раствор, если бюджет строительства невелик? Тест

ПРОЙТИ ТЕСТ

Как установить трубу из полиэтилена высокой плотности

Опубликовано 19 августа 2020 г. автором hls_admin

Полиэтилен высокой плотности (ПЭВП) представляет собой универсальный пластик, изготовленный из нефти, который можно использовать для многих целей, в том числе в сантехнике. Этот материал, также называемый полиэтиленом, можно использовать для водоснабжения в бытовых и сельскохозяйственных целях.

Установка

HDPE может быть выполнена двумя способами. Вариантом может быть вырыть траншею для укладки трубы, а альтернативой является использование коммерческого шнека, который пробурит землю и в то же время вытянет за собой трубу. Последний вариант рекомендуется для ситуаций, когда рытье траншей может быть запрещено или невозможно, например, на улицах или подъездных путях. С другой стороны, установка траншеи проще, так как нет необходимости использовать соединения.

Шаг 1: Строительство траншеи

Перед строительством траншеи важно оценить состояние участка, а также подповерхностного слоя. Кроме того, должны быть конкретные технические условия установки, особенно если глубина большая и состояние грунта не поддерживает трубу. При прокладке трубы из полиэтиленовой трубы диаметром 12 дюймов и полиэтиленовой трубы меньшего размера необходимо учитывать ширину, длину и глубину траншеи.

Шаг 2: Подготовка пола траншеи

Стабильность пола траншеи важна для поддержки материала подстилки, и испытание можно провести, пройдясь по траншее. Если видимых следов нет, это признак того, что пол траншеи уже стабилен. В случае нестабильного пола траншеи исправьте это путем обезвоживания. Однако если такой возможности нет, можно добавить щебень. Важно следить за тем, чтобы дно траншеи было ровным, без камней, гребней, впадин и комков. И помните, что при наличии валунов и камней требуется удаление.

Шаг 3: Укладка дна траншеи

Важно, чтобы дно траншеи было уложено утрамбованным подстилочным материалом толщиной от четырех до шести дюймов. Он также должен быть без песка, гравия или глинистого песка.

Этап 4: Укладка труб

Труба из полиэтилена высокой плотности

должна быть уложена вручную диаметром около 8 дюймов. Оборудование будет использоваться только для перемещения, подъема и опускания, поскольку его нельзя ронять, сбрасывать, толкать или закатывать в траншею.

Шаг 5: Заделка трубы

Для поддержки трубы в траншее ее необходимо заглубить в грунт. Чтобы сделать это должным образом, следует использовать материалы для засыпки, которые могут включать крупнозернистый грунт, такой как песок или гравий, и крупнозернистый грунт, который может содержать глинистый и илистый песок. И наоборот, для угловой заделки используйте лопату, чтобы нарезать и высыпать щебень, который будет размещен вокруг трубы. Однако, если материалы природного происхождения, такие как песок и смеси с мелкими частицами, они должны быть подняты и не должны превышать восьми дюймов в толщину. После размещения их следует утрамбовать механическим трамбовщиком.

Этап 6: Обратная засыпка и уплотнение траншеи

После того, как труба из полиэтилена высокой плотности уложена на место, следующим шагом является обратная засыпка, чтобы предотвратить отклонение трубы от линии и защитить ее, среди прочего, от внешних повреждений. Обратная засыпка должна быть выполнена под ветками трубы примерно на 6 дюймов выше полиэтиленовой трубы. Подъемники должны быть размещены равномерно по бокам трубы, при этом убедитесь, что крупные твердые предметы не могут ударить по трубе. Для окончательной засыпки перед уплотнением должно быть не менее фута покрытия обратной засыпки над трубой.

Как установить подземную трубу из полиэтилена высокой плотности

Труба из полиэтилена высокой плотности изготовлена ​​из полиэтилена высокой плотности и используется в качестве подземного трубопровода для кабелей, коммуникаций, электричества, воды, газа и других материалов. Существует 2 распространенных метода установки трубы из ПНД: укладка в траншею и горизонтально-направленное бурение.

Укладка траншеи

Укладка траншеи включает в себя рытье траншеи, в которую помещается труба из полиэтилена высокой плотности, а затем засыпается после установки. Этот процесс состоит из нескольких шагов.

Строительство траншей

При строительстве траншей необходимо учитывать размер трубы, состояние поверхности, глубину залегания, поверхностные нагрузки, SDR трубы, длину траншеи и уровень грунтовых вод, чтобы соответствовать требованиям норм.

В таблице ниже указана минимальная ширина траншеи при условии стабильного грунта:

Безопасность имеет первостепенное значение на любой рабочей площадке. Чтобы предотвратить травмы от обрушившихся траншей, можно установить подпорки или распорки. Для безопорных котлованов можно сделать наклон стенок траншеи под безопасным углом. Местные нормы могут предоставить информацию об уклоне стенок траншеи для конкретных участков. Кроме того, может потребоваться обезвоживание, чтобы не допустить попадания грунтовых вод в траншею. Это можно сделать с помощью колодцев, колодцев или водоотливных насосов.

Подготовка пола и набивка

Подстилающий материал для траншей должен быть изготовлен из сыпучего материала, такого как песок или гравий, не содержащего камней размером более ½ дюйма. Если во время строительства будут обнаружены и удалены большие камни, оставшееся пространство необходимо заполнить утрамбованным материалом толщиной 4-6 дюймов.

Трубная заделка

Материалы для заделки труб должны обеспечивать достаточную прочность и стабильность, чтобы свести к минимуму прогиб, то есть изменение диаметра трубы под действием давления. Подробности см. в классификации заделки ASTM D-2321. Материалы для засыпки могут быть грубозернистой почвой, такой как гравий, песок или почва, содержащая илистый или глинистый песок, или щебень. Заливка должна быть утрамбована до плотности 85% или 95% плотность, если под улицами.

Размер частиц закладочного материала зависит от размера трубы.

Труба 2–4 дюйма: макс. ½ дюйма
Труба 6–8 дюймов: макс. 3/4 дюйма
Труба > 8 дюймов: макс. 1 дюйм

в траншею. Если труба имеет наружный диаметр менее 8 дюймов и весит

Обратная засыпка и уплотнение

Материалы для обратной засыпки не должны содержать крупных частиц, комков или камней. Можно использовать выкопанную почву или использовать засыпку извне. Обратная засыпка также должна быть уплотнена до 95% под проезжей частью и 85% для всех других применений.

ГНБ (горизонтально-направленное бурение) или наклонно-направленное бурение

Горизонтально-направленное бурение и наклонно-направленное бурение представляют собой бестраншейные методы прокладки, которые позволяют прокладывать трубы под землей без необходимости выкапывания или рытья траншей на поверхности. Это особенно полезно при прокладке трубы под дорогами, реками и озерами, железнодорожными переездами, существующими инженерными сетями или другими препятствиями. Другие преимущества ГНБ/направленного бурения включают более низкую стоимость установки, более глубокую установку и меньшую потребность в рабочей силе. Многочисленные типы труб, включая HDPE, ПВХ, сталь и ковкий чугун, могут быть установлены с помощью ГНБ/направленного бурения.

• Направленное бурение обычно относится к отверстиям малого диаметра с более коротким расстоянием.
• ГНБ обычно относится к отверстиям большего диаметра и большего расстояния и требует более крупного оборудования.

Процесс для ГНБ

Выкапываются входные и приемные котлованы, позволяющие регенерировать буровой раствор.

Пилотное отверстие пробуривается из одного места в желаемую конечную точку.

Отверстие (отверстие, просверленное как пилотное отверстие) расширяется, чтобы соответствовать трубопроводу, также известному как «расширение».

Труба втягивается в рассверленный путь.

Входные и приемные ямы заполнены.

 Преимущества ГНБ и направленного бурения перед бурением траншей

• Более быстрая установка
• Меньше разрушения поверхности
• Снижение затрат на установку
• Гибкость расположения – под дорогой, рекой и т.д.
• Меньше загрязнения почвы
• Меньше проблем с разрешениями/лицензиями

Прочие инструменты и оборудование

Помимо буровой установки и трубы, для прокладки подземных труб требуются другие инструменты и оборудование. Chapman Electric предлагает полный спектр оборудования, чтобы гарантировать успех вашего проекта.

Авианосцы и ракеты

Их иногда называют птицами, и они используются при прокладке трубопроводов в воздуховод. Линия крепится к держателю, затем держатель вставляется в воздуховод, где используется продувка для перемещения держателя и троса по воздуховоду.
