Вы находитесь в разделе Справочной информации.

Если вам нужно узнать цену и рассчитать точный вес предполагаемого заказа, перейдите по ссылке в соответствующий раздел: Балка.

Стальная двутавровая балка является широко востребованным видом металлопроката. Чаще всего ее применяют в строительстве в качестве основного компонента несущей конструкции. Изделие изготавливается из прочных сортов стали и представляет собой Н-образный профиль симметричного сечения. Такая форма обеспечивает высокую прочность изделия и устойчивость к изгибу и скручиванию.

Балки применяют при строительстве межэтажных перекрытий, мостов, эстакад и прочих сооружений. Также двутавр применяется в промышленности для изготовления железнодорожного транспорта, судов и прочей техники.

Балки производятся методом горячего проката или при помощи сварки. Для изготовления некоторых видов двутавров применяется прессование. Небольшие изделия производятся на четырехвалковых станах. Для более крупных двутавров использовать такой метод нерентабельно, поэтому они изготавливаются на станах с двух- и трехвалковыми клетями.

Таблица основных характеристик двутавровой балки

Чертеж

Размеры

Масса

Норматив

от 10 см до 100 см

от 8,1 кг до 314,5 кг

ГОСТ 26020-83



Для маркировки балок используются следующие обозначения:

  • первые 2 числа указывают на высоту профиля в сантиметрах;
  • далее следует буква, обозначающая тип профиля;
  • ГОСТ, регламентирующий размеры изделия;
  • сорт стали.

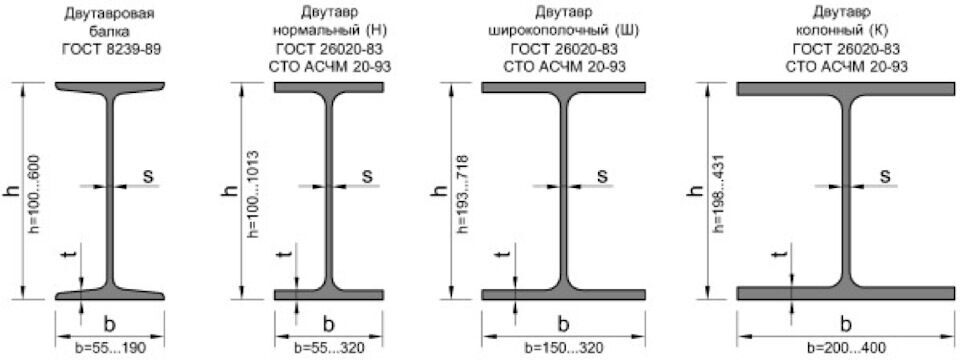

В народном хозяйстве используются различные типы двутавров. Продукция классифицируется по размеру изделия, марки стали, способу производства, форме и прочим признакам. Различные типы балок регламентируются своими ГОСТами. Основными разновидностями изделия являются:

  • Двутавровая балка горячекатаная. Делится на двутавр с параллельными гранями полок и наклонными. Сырьем для производства служат углеродистые и низколегированные стали. В соответствие с точностью изготовления балки делятся на стандартную и повышенную точности. Согласно установленным требованиям, поставляются профили длиной 4-12 метров.
  • Специальная балка. Делится на несколько категории, которые имеют свои особенности. Такие балки применяются для возведения подвесных путей , армирования сводов шахт (С), изготовления кузовов тяжелого транспорта. Специальные двутавры выпускаются с высокой и обычной точностью.
  • Двутавр с параллельными полками. Наиболее часто применяется в строительстве и сочетает в себе оптимальные показатели прочности, стоимости и простоты монтажа. Такой металлопрокат делится на нормальный (Б), широкополочный (Ш) и колонный (К). Нормальный двутавр подходит для возведения конструкций решетчатого типа, и способен выдержать высокие нагрузки на изгиб. Широкополочный вариант используется в колоннах небольшого размера и держит повышенные нагрузки на сжатие. Колонные балки являются наиболее прочными и способны выдержать все виды нагрузок. Из-за большого веса таких изделий они обычно используются для изготовления колонн. Наиболее распространенным диапазоном длин такого двутавра составляет 6-24 м.

Вес стальной балки

При проектировании конструкций важно рассчитать нагрузку на фундамент и несущие конструкции. Для этого необходимо знать вес всех элементов. На массу погонного метра двутавровой балки влияют, сорт используемой стали, тип проката и габариты изделия. Воспользовавшись специальной таблицей можно без труда рассчитать вес стальной балки.

Таблица массы двутавровой балки

Номер

Вес 1 метра, кг

Метров в тонне

10Б1

8,1

123,46

12Б1

8,7

114,94

12Б2

10,4

96,15

14Б1

10,5

95,24

14Б2

12,9

77,52

16Б1

12,7

78,74

16Б2

15,8

63,29

18Б1

15,4

64,94

18Б2

18,8

53,19

20Б1

22,4

44,64

23Б1

25,8

38,76

26Б1

28

35,71

26Б2

31,2

32,05

30Б1

32,9

30,40

30Б2

36,6

27,32

35Б1

38,9

25,71

35Б2

43,3

23,09

40Б1

48,1

20,79

40Б2

54,7

18,28

45Б1

59,8

16,72

45Б2

67,5

14,81

50Б1

73

13,70

50Б2

80,7

12,39

55Б1

89

11,24

55Б2

97,9

10,21

60Б1

106,2

9,42

60Б2

115,6

8,65

70Б1

129,3

7,73

70Б2

144,2

6,93

80Б1

159,5

6,27

80Б2

177,9

5,62

90Б1

194

5,15

90Б2

213,8

4,68

100Б1

230,6

4,34

100Б2

258,2

3,87

100Б3

285,7

3,50

100Б4

314,5

3,18



При общих расчетах фактический вес балки может отличаться от теоретических значений на 2-4%.

Балка двутавровая: ГОСТ

Двутавровые балки являются важнейшей частью несущих конструкций. Поэтому их производство строго регламентируется государственными стандартами, а каждая партия изделий проходит строгий контроль качества. Для двутавров используются следующие ГОСТы:

  • ГОСТ 8239-89. Содержит стандарты для горячекатаных балок с уклоном внутренних граней полок.
  • ГОСТ 19425-74. Используется для горячекатаных изделий для подвесных путей и укрепления стволов шахт. Также такие двутавры применяются в машиностроении, судостроении и прочих отраслях промышленности.
  • ГОСТ 26020-83. Регламентирует производство горячекатаных балок с параллельными гранями полок. Стандарт включает требования для всех подвидов изделия.
  • ГОСТ 5267.5-90. Используется для специальных типов двутавровых балок №19 с углом отклонения полок –10%, с обычной или повышенной точностью. Такие изделия используются в вагоностроении в качестве несущих элементов.

В стандартах указываются габариты изделия и допустимые отклонения от размеров. Строгое соответствие ГОСТам позволяет получать продукцию высокого качества, а также упрощает расчеты при проектировании и подборе подходящего сортамента.

расчет нагрузки, несущая способность, прочность

  • Нагрузка собственного веса
    • Пример расчета двутавра
  • Несущая способность
  • Усиление

Двутавр – это металлопрофильная конструкция перекрытия, наклонная или горизонтальная, рассчитанная в первую очередь на изгиб. Прежде всего она находится под воздействием весовой нагрузки, направленной по вертикали. Фактически это первичное воздействие, которому должен противостоять прокатный профиль из металла.

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

  • увеличивает ширину пролетов зданий;
  • значительно, примерно на 35%, уменьшить массу несущих конструкций;
  • существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

  • необходимость применять при создании ребер жесткости дополнительную арматуру;
  • достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

  • уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
  • помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).

Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

  • длина,
  • метод закрепления,
  • форма,
  • площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

На заметку

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса ↑

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра ↑

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра. Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.

Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы, один из которых предоставлен на нашем сайте в рубрике “Калькуляторы”.

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

Несущая способность ↑

Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.

Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Пример расчета

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

На заметку

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.

Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Важно

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление ↑

Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за собой уменьшение несущей способности.

В какой степени можно ожидать такого понижения зависит от размеров двутавра и режима и направления сварочных работ. Если для продольных швов максимальное понижение оказывается в пределах 15%, то для швов в поперечном направлении оно может достичь и 40%.

Внимание

Поэтому при усилении двутавра под нагрузкой категорически запрещено накладывать швы в направлении, поперечном к элементу.

Расчетно и экспериментально было доказано, что оптимального результата усиления под нагрузкой можно получить при максимальном напряжении в 0,8 Ry, то есть 80% расчетного сопротивления стали, которая была использована для изготовления двутавра.


© 2022 stylekrov.ru

ШИРОКАЯ ПОЛКА БАЛКА — Express Supply & Steel


    А Б С D
Номинальный размер в дюймах Вес на фут. Глубина секции, дюймы Ширина полки, дюймы Средняя толщина полки, дюймы Толщина стенки, дюймы
4 x 4 13 4,16 4,060 .375 .280
5 x 5 16 5,00 5,000 .360 .240
19 5,15 5,030 .430 .270
6 x 4 9 5,90 3,904 .215 .170
12 6,00 4,000 .279 .230
16 6,25 4,030 .404 .260
6 x 6 15 5,99 5,990 .260 .230
20 6,20 6,018 .367 .258
25 6,37 6,080 . 456 .32
8 х 4 10 7,90 3,940 .204 .170
13 8,00 4,000 .254 .230
15 8.12 4.015 .314 .245
8 x 5 1/4 18 8.11 5.250 .330 .230
21 8,28 5,270 .400 .250
8 x 6 1/2 24 7,93 6,500 .398 .245
28 8,06 6,540 .463 .285
8 x 8 31 8,00 8,000 .433 .288
35 8.12 8.027 .493 .315
40 8,25 8,077 . 558 .365
48 8,50 8,117 .683 .405
58 8,75 8,222 .808 .510
67 9,00 8,287 .933 .575
10 x 4 12 9,87 3,960 .210 .190
15 10.00 4.000 .269 .230
17 10,12 4,010 .329 .240
19 10,25 4,020 .394 .250
10 x 5 3/4 22 10,17 5,750 .360 .240
26 10,33 5,770 .440 .260
30 10,47 5,810 . 510 .300
10 x 8 33 9,75 7,964 .433 .292
39 9,94 7,990 .528 .318
45 10.12 8.022 .618 .350
10 x 10 49 10.00 10.000 .558 .340
54 10,12 10,028 .618 .368
10 x 10 60 10,25 10,075 .683 .415
68 10.40 10.130 .770 .470
77 10,62 10,195 .868 .535
88 10,81 10,265 .990 .605
100 11.12 10. 345 1.118 .685
112 11,38 10,115 1,248 0,755
12 x 4 14 11,91 3,970 .224 .200
16 11,99 3,990 .265 .220
19 12,16 4,010 .349 .240
22 12,31 4,030 .424 .260
12 x 6 1/2 26 12,22 6,490 .380 .230
30 12,31 6,520 .440 .260
35 12,50 6,560 .520 .300
12 x 8 40 11,94 8.000 .516 .291
45 12. 06 8.042 .576 .336
50 12,19 8,077 .640 .371
12 x 10 53 12,06 10.000 .576 .345
58 12,19 10,014 .641 .359
12 x 12 65 12,12 12.000 .606 .390
72 12,25 12,040 .671 .430
79 12,38 12,080 .736 .470
87 12,53 12,125 .810 .515
96 12,71 12,160 .900 .550
106 12,88 12,230 .986 .620
120 13,12 12,320 1,106 . 710
136 13,41 12,400 1,250 .790
152 13,71 12,480 1,400 .870
170 14.03 12.570 1.560 .960
190 14,38 12,670 1,736 1,060
210 14,71 12,790 1,900 1,180
230 15,05 12,895 2,070 1,285
252 15,41 13,005 2,250 1,395
279 15,85 13,140 2,130 1,530
305 16,32 13,235 2,705 1,625
336 16,82 13,385 2,950 1,775
14 x 5 22 13,72 5. 000 .335 .230
26 13,89 5,025 .418 .255
14 x 6 3/4 30 13,86 6,733 .383 .270
34 14,00 6,750 .453 .287
38 14,12 6,776 .513 .313
14 х 8 43 13,68 8,000 .528 .308
48 13,81 8,031 .593 .339
53 13,94 8,062 .658 .370
14 x 10 61 13,91 10.000 .643 .378
68 14,06 10,040 .718 .418
74 14,19 10,072 . 783 .450
82 14,31 10,130 .855 .510
14 x 14 1/2 90 11,02 14,520 .710 .440
99 14,16 14,565 .780 .485
109 14,32 14,605 ​​ .860 .525
120 14,48 14,670 .940 .590
132 14,66 14,725 1,030 .645
14 x 16 145 14,78 15,500 1,090 .680
159 14,98 15,565 1,190 .745
176 15,25 15,640 1,313 .820
193 15,50 15,710 1,438 . 890
211 15,75 15,800 1,563 .980
233 16,04 15,890 1,720 1,070
257 16,38 15,995 1,890 1,175
283 16,74 16,110 2,070 1,290
311 17,12 16,230 2,260 1,410
342 17,56 16,365 2,468 1,545
370 17,94 16,475 2,658 1,655
398 18,31 16,590 2,843 1,770
426 18,69 16,695 3,033 1,875

    A B C D
Номинальный размер в дюймах Вес на фут. Глубина секции, дюймы Ширина полки, дюймы Средняя толщина полки, дюймы Толщина стенки, дюймы
16 x 5 1/2 26 15,65 5,500 .345 .250
31 15,84 5,525 .442 .275
16 х 7 36 15,85 6,992 .428 .299
40 16.00 7.000 .503 .307
45 16,12 7,039 .563 .346
50 16,25 7,073 .628 .380
57 16,43 7,120 .715 .430
16 x 10 1/4 67 16,33 10,235 .665 .395
77 16,52 10,295 . 760 .455
89 16,75 10,365 .875 .525
100 16,97 10,425 .985 .585
18 x 6 35 17,71 6.000 .429 .298
40 17,9 6,018 .524 .316
46 18,06 6,060 .605 .300
18 x 7 1/2 41 17,72 7,441 .425 .319
45 17,87 7,480 .500 .335
50 18.00 7.500 .570 .358
55 18,12 7,532 .630 .390
60 18,25 7,558 . 695 .416
65 18,35 7,590 .750 .450
71 18,47 7,635 .810 .495
18 x 11 76 18,21 11,035 .680 .425
86 18,39 11,090 .770 .480
97 18,59 11,145 .870 .535
106 18,73 11,200 .940 .590
119 18,97 11,265 1,060 .655
130 19,25 11,160 1,200 .670
143 19,49 11,220 1,320 .730
158 19,72 11.300 1. 440 .810
175 20.04 11.375 1.590 .890
192 20,35 11,455 1,750 .960
18 x 11 211 20,67 11,555 1,910 1,060
234 21,06 11,650 2,110 1.160
258 21,46 11,770 2,300 1,280
283 21,85 11,890 2,500 1,400
311 22,32 12,005 2,740 1,520
21 x 6 1/2 44 20,66 6,500 .451 .348
50 20,83 6,530 .535 .380
57 21,06 6,555 . 650 .405
21 x 8 1/4 48 20,62 8,140 .430 .350
55 20,80 8,220 .522 .375
62 20,99 8,240 .615 .400
68 21,13 8,270 .685 .430
73 21,24 8,295 .740 .455
83 21,43 8,355 .835 .515
93 21,62 8,420 .930 .580
21 x 12 1/4 101 21,36 12,290 .800 .500
111 21,51 12,340 .875 .550
122 21,68 12,390 . 960 .600
132 21,83 12,440 1,035 .650
147 22.06 12.510 1.150 .720
166 22,48 12,420 1,360 .750
182 22,72 12,500 1,480 .830
201 23,00 12,575 1,630 .910
223 23,35 12,675 1,790 1,000
248 23,75 12,775 1,990 1,100
275 24,13 12,890 2,190 1,220
24 x 7 55 23,55 7.000 .503 .396
62 23,74 7,040 ,590 . 430
24 x 9 56 23,46 8,898 .461 .354
61 23,54 8,937 .500 .382
68 23,71 8,961 .582 .416
76 23,91 8,985 .682 .440
84 24,09 9,015 .772 .470
94 24,29 9,061 .872 .516
103 24,53 9,000 .980 .550
24 x 12 3/4 104 24,06 12,750 .750 .500
117 24,26 12.800 .850 .550
131 24,48 12,855 .960 . 605
146 24,74 12,900 1,090 .650
24 x 12 3/4 162 25,00 12,955 1,220 .705
176 25,24 12,890 1.340 .750
192 25,47 12,950 1,460 .810
207 25,71 13,010 1,570 .870
229 26,02 13,110 1,730 .960
250 26,34 13,185 1,890 1,040
279 26,73 13,305 2,090 1,160
306 27,13 13,405 2,280 1,260
335 27,52 13,520 2,480 1,380
370 27,99 13,660 2,720 1,520
27 x 10 84 26,69 9,963 . 636 .463
94 26,91 9,990 .747 .490
102 27,07 10,018 .827 .518
114 27,28 10,070 .932 .570
129 27,63 10,010 1,100 .610
27 x 14 146 27,38 13,965 .975 .605
161 27,59 14,020 1,080 .660
178 27,81 14,085 1,190 .725
194 28,11 14,035 1,340 .750
217 28,43 14,115 1,500 .830
235 28,66 14,190 1,610 . 910
258 28,98 14,270 1,770 .980
281 29,29 14,350 1,930 1,060
307 29,61 14,445 2,090 1,160
336 30,00 14,550 2,280 1,260
368 30,39 14,665 2,480 1,380
30 X 10 1/2 90 29,53 10,400 .610 .470
99 29,64 10,458 .670 .522
108 29,82 10,484 .760 .548
84 24,09 9,015 .772 .470
94 24,29 9,061 . 872 .516
103 24,53 9,000 .980 .550
24 x 12 3/4 104 24,06 12.750 .750 .500
117 24,26 12,800 .850 .550
131 24,48 12,855 .960 .605
146 24,74 12,900 1,09 .650
30 x 10 1/2 116 30.00 10.500 .850 .564
124 30,16 10,521 .930 .585
132 30,30 10,551 1,000 .615
148 30,67 10,480 1,180 .650
30 x 15 173 30,44 14,985 1. 065 .655
191 30,68 15,040 1,185 .710
211 30,94 15,105 1,315 .775
235 31,31 15,055 1,500 .830
261 31,61 15,155 1,650 ,930
292 32,01 15,255 1,850 1,020
326 32,40 15,370 2,050 1,140
357 32,8 15,470 2,240 1,240
391 33,19 15,590 2,440 1,360
33 x 11 1/2 118 32,86 11,484 .738 .554
130 33,10 11,510 . 885 .580
141 33,31 11,535 .960 .605
152 33,50 11,565 1,055 .635
169 33,82 11,500 1.220 .670
33 x 15 3/4 201 33,68 15,745 1,150 .715
221 33,93 15,805 1,275 .775
241 34,18 15,860 1,440 .830
263 34,53 15,805 1,570 .870
291 34,84 15,905 1,730 .960
318 35,16 15,985 1,890 1,040
351 35,55 16,100 2,090 1,160
387 35,95 16,200 2,280 1,260

    A B C D
Номинальный размер в дюймах Вес на фут. Глубина секции, дюймы Ширина полки, дюймы Средняя толщина полки, дюймы Толщина стенки, дюймы
36 x 12 135 35,55 11,945 .940 .598
150 35,84 11,972 0,940 0,625
160 36,00 12,000 1,020 .653
170 36,16 12,027 1,100 .680
182 36,32 12,072 1,180 .725
194 36,48 12,117 1.260 .770
210 36,69 12,180 1,360 .830
232 37,12 12,120 1,570 .870
256 37,43 12,215 1,730 . 960
36 x 16 1/2 231 36,49 16,470 1,260 .760
247 36,67 16,510 1,350 .800
262 36,85 16,550 1,440 .840
282 37,11 16,595 1,570 .885
302 37,33 16,655 1,680 .945
330 37,67 16,630 1,850 1,020
361 37,99 16,730 2,010 1,120
395 38,41 16,830 2,200 1,220
441 38,85 16,965 2,440 1,360
40 x 11 3/4 149 38,20 11. 810 .830 .630
40 x 11 3/4 167 38,59 11,810 1,025 .650
183 38,98 11,810 1,200 .650
211 39,37 11,810 1,415 .750
235 39,69 11,890 1,575 .830
264 40.00 11.930 1.730 .960
294 40,39 12,010 1,930 1,060
327 40,79 12,130 2,130 1,180
40 x 16 199 38,67 15,750 1,0650 .650
215 38,98 15,750 1,220 .650
249 39,38 15,750 1,420 . 750
277 39,69 15,830 1,575 .830
297 39,84 15,825 1,650 .930
324 40,16 15,910 1,801 1,000
362 40,55 16,020 2,010 1,120
372 40,63 16,065 2,045 1,160
397 40,95 16,120 2,200 1,220
431 41,26 16,220 2,360 1,340
503 42,05 16,415 2,755 1,535
129 27,63 10,010 1,100 0,610

Eiffel 101: как анализировать сечения стальных балок

Советы и рекомендации

Стальные балки, такие как двутавровые сваи и широкополочные балки, используются для создания прочного фундамента для больших конструкций, таких как здания, мосты и дороги, которые иначе не могли бы поддерживаться верхним слоем почвы. Балки как с двутавровыми сваями, так и с широкими полками классифицируются по размеру полки и весу на фут, что также можно использовать для расчета общего веса балки .

Размер балки с двутавровой сваей

Если размер балки начинается с «HP» или содержит «двутавровую сваю», это означает, что полки балки равны толщине «стенки» (деталь, соединяющая две полки ). Это также означает, что фланцы параллельны. Число, связанное со сваей (например, HP14), указывает на то, что полки имеют длину 14 дюймов. Второе число (т. е. HP14x73) указывает вес балки на фут. Таким образом, в этом примере двутавровая свая HP14x73 имеет параллельные полки, каждая из которых имеет длину 14 дюймов и вес 73 фунта на фут.

Размер балки с широкими полками

Если размер балки начинается с буквы «W», это означает, что полки балки не равны толщине стенки . Как правило, это означает, что «перемычка» (деталь, соединяющая два фланца) длиннее, чем длина фланцев, что напоминает форму прописной буквы «I». Число, связанное со сваей (например, W21), указывает на то, что полки имеют длину 21 дюйм. Второе число (например, W21x44) указывает вес на фут балки. Таким образом, в этом примере балка с широкими полками размером W21x44 имеет две полки, каждая длиной 21 дюйм и весом 44 фунта на фут.

Расчет общего веса широкополочной балки или двутавровой сваи

Чтобы рассчитать общий вес любой широкополочной балки или двутавровой сваи, мы должны умножить длину балки на второе число в названии, потому что это указывает на вес на метр балки. Например, двутавровая свая HP10x42 длиной 40 футов весит 42 x 40 или 1680 фунтов .

Размеры широкополочной балки и двутавровой сваи

В таблице ниже представлены доступные размеры широкополочной балки и двутавровой сваи.

  • W8: W8x18, W8x21, W8x24, W8x28, W8x31, W8x35, W8x40, W8x48, W8x58, W8x67

  • W10: Ш10х22, Ш10х26, Ш10х30, Ш10х33, Ш10х39, Ш10х45, Ш10х49, Ш10х54, Ш10х60, Ш10х68, Ш10х77, Ш10х88, Ш10х100, Ш10х112

  • W12: W12x26, W12x30, W12x35, W12x40, W12x45, W12x50, W12x53, W12x58 ,W12x65, W12x72, W12x79, W12x87, W12x96, W12x106, W26x120, W12x136, W12x152, W12x170, W12x190, W12x210, W12x230, W12x252

  • W14: W14x22, W14x26, W14x30, W14x34, W14x38, W14x43, W14x48, W14x53, W14x61, W14x68, W14x74, W14x82, W14x90, W14x99, W14x109, W14x120, W14x132, W14x145, W14x159, W14x176, W14x193, W14x211, W14x233 , Ш14×257, Ш14×283

  • W16: Ш16х26, Ш16х31, Ш16х36, Ш16х40, Ш16х45, Ш16х50, Ш16х57, Ш16х67, Ш16х77, Ш16х89, Ш16х100

  • W18: Ш18х35, Ш18х40, Ш18х46, Ш18х50, Ш18х55, Ш18х60, Ш18х65, Ш18х71, Ш18х76, Ш18х86, Ш18х97, Ш18×106, Ш18×119, Ш18×130, Ш18×143, Ш18×158, Ш18×175, Ш18×192, Ш18×211, Ш18×234

  • W21: W21x44, W21x50, W21x57, W21x58, W21x55, W21x62, W21x68, W21x73, W21x83, W21x93, W21x101, W21x111, W21x122, W21x132, W21x147, W21x166, W21x182, W21x201, W21x223, W21x248, W21x275

  • W24: W24x55, W24x62, W24x68, W24x76, W24x84, W24x94, W24x103, W24x204, W24x117, W24x131, W24x146, W24x162, W24x176, W24x192, W24x207, W24x229

  • W27: Ш27×84, Ш27×94, Ш27×102, Ш27×114, Ш27×129, Ш27×146, Ш27×161, Ш27×178, Ш27×194

  • W30: Ш30х90, Ш30х99, Ш30х108, Ш30х116, Ш30х124, Ш30х132, Ш30х148

  • W33: Ш33×118, Ш33×130, Ш33×141, Ш33×152, Ш33×169

  • W36: Ш36×135, Ш36×150, Ш36×160, Ш36×170, Ш36×182, Ш36×194, Ш36×210, Ш36×232, Ш36×256

  • HP8: HP8x36

  • HP10: HP10x42, HP10x57

  • HP12: HP12x53, HP12x63, HP12x74, HP12x84, HP12x89, HP12x102, HP12x117

  • HP14: HP14x73, HP14x89, HP14x102, HP14x117

  • HP16: HP16x88, HP16x101, HP16x121, HP16x141, HP16x162, HP16x183

Покупка и продажа с Eiffel Trading

Eiffel Trading имеет обширный ассортимент как новых, так и бывших в употреблении стальных балок, включая новых двутавровых балок , бывших в употреблении двутавровых балок , новых широкополочных балок , б/у широкополочных балок и многое другое.
