Виды и типы резьбовых шпилек — все о их применении

Содержание:

1. Особенности конструкции резьбовых шпилек
2. Материалы изготовления резьбовых шпилек
3. Виды шпилек резьбовых

• Шпильки для деталей с гладкими отверстиями
• Шпильки с ввинчиваемым концом
• Фланцевые шпильки
• Приварные шпильки
• Закладные шпильки (фундаментные болты)
• Резьбовые шпильки (DIN 975)

Резьбовая шпилька широко используется для крепления различных металлоконструкций, гарантирует высокую надежность и прочность соединения.

Шпильки выпускаются в соответствии с ГОСТ 22042, ГОСТ 22032, DIN 972, DIN 976 и другим стандартам, регламентирующим конструкционные параметры, геометрические размеры и материал изготовления.

Особенности конструкции резьбовых шпилек

Шпилька — стальной резьбовой пруток без оголовка на конце. Это позволяет стягивать различные детали между собой, накручивая гайки с обоих концов, вкручивать шпильки в резьбовые отверстия. Резьба может быть нанесена как на все тело изделия, так и на ее часть. Существует несколько типов конструкций резьбовых шпилек, различающихся по диаметру и исполнению.

Для каждого вида шпилек имеется три класса точности. Диаметр изделий может составлять от 6 до 48 мм. Длина регламентируется ГОСТ или требованиями заказчика.

Материалы изготовления резьбовых шпилек

В зависимости от условий эксплуатации и типа изделий шпильки могут изготавливаться из углеродистой, легированной и нержавеющей стали. Шпильки с ввинчиваемым концом и метизы, предназначенные для стяжки изделий с гладкими отверстиями, производятся из 20Х13, 14Х17Н2, 30ХМА и т. п.

Шпильки, применяемые с деталями из стали или титанового сплава, изготавливаются из 09Г2С. При работе с фланцевыми соединениями стоит выбирать шпильки из стали 35, 40Х или 09Г2С. Подробнее материалы изложены в соответствующих ГОСТ на изготовление шпилек разных конструкций.

Виды шпилек резьбовых

Резьбовые шпильки могут иметь разную конструкцию. Но в большинстве типов применяется два стандарта:

• Диаметр гладкой части равен диаметру резьбовой.
• Диаметр гладкой части меньше резьбовой.

Шпильки для деталей с гладкими отверстиями

Этот тип изделий регламентируется ГОСТ 22042. Размер шпильки зависит от ее диаметра — параметры занесены в соответствующую таблицу. В ее верхней строке указывается диаметр резьбы. Если он занесен в скобки, то это — нежелательный размер, но не запрещенный.

Диаметр изделий составляет от 6 до 48 мм, шаг резьбы — крупный или мелкий, длина — до 500 мм. Шпильки этой конструкции изготавливаются из углеродистой, легированной стали или бронзы. Применяются в строительстве, для бытовых нужд.

Шпильки с ввинчиваемым концом

Шпильки с ввинчиваемым концом изготавливаются в соответствии с требованиями ГОСТ 22032, ГОСТ 22038, ГОСТ 22034. Они могут иметь резьбу как по всей части, так и на отдельном конце прутка, отличаться по длине и диаметру.

По ГОСТ 22038 выпускаются шпильки для деталей из легких сплавов, по ГОСТ 22034 — метизы, предназначенные для ввинчивания в бронзовые и стальные изделия. Наиболее распространенный стандарт — ГОСТ 22032, в котором указываются параметры стальных шпилек, вкручиваемых в металлические, латунные и титановые заготовки.

Эти изделия могут иметь крупный и мелкий шаг резьбы с разных сторон, диаметр от 3 до 48 мм.

Фланцевые шпильки

Фланцевые шпильки — специальный тип метизов, предназначенный для соединения трубопроводов (газовых, турбинных, паровых), работающих при температуре до 650 °С. Их параметры занесены в ГОСТ 9066. Выделяют пять типов изделий:

• С равным диаметром резьбы и гладкой части.
• Диаметр резьбовой части больше гладкой.
• С наличием четырехгранного выступа и осевого отверстия.
• С осевым отверстием по длине и выступом цилиндрической формы.
• С отверстием по всей длине, диаметром резьбы больше, чем на гладкой части.

Приварные шпильки

Приварные шпильки предназначены для приварки к стальным изделиям. Они выпускаются по ГОСТ Р 55738 в трех исполнениях: для газовой сварки, дуговой сварки и контактной сварки.

Закладные шпильки (фундаментные болты)

Закладные шпильки применяются для монтажа изделий к бетонным и монолитным основаниям. Они отличаются изогнутой формой и фиксируются в монолит на этапе его создания. Параметры изделий указываются в ГОСТ 24379.

Резьбовые шпильки (DIN 975)

Резьбовые шпильки, указанные в стандарте DIN 975, отличаются наличием резьбы по всей длине изделия. Их применяют для потолочных креплений вентиляции, воздуховодов и т. п. В качестве материала выступает углеродистая, нержавеющая сталь. Шпильки выпускаются длиной в 1 или 2 м, диаметр — М4-М36.

Применения резьбовых шпилек

Шпильки резьбовые используются в различных областях производства, строительства.

Основное направление:

• Ремонтно-строительные работы.
• Монтаж оборудования, станков, крупногабаритных механизмов.
• Создание металлоконструкций.
• Монтаж систем вентиляции, воздуховодов и т. п.
• Сборка каркасов, различных строений и стендов.

Их применяют в машиностроении, для фиксации крупногабаритного оборудования и станков. В машиностроении и строительстве наиболее часто используют шпильки с ввинчиваемым концом, благодаря их конструктивным особенностям — один конец ввинчивается, а второй — затягивается гайкой.

Шпильки применяют для фиксации трубопроводных систем, вентиляции, отопления и т. п. Они используются для стягивания фланцевых соединений трубопроводов, расположенных на улице. Специальные шпильки предназначены для магистральных систем, работающих при высокой температуре до 650 °С.

На шпильки часто устанавливаются билборды. Для этого применяют закладные изделия, которые монтируют в бетон. К ним крепят станицу щита.

Как выбрать резьбовую шпильку?

Все шпильки рассчитаны на работу с конкретной нагрузкой. И их несущая способность напрямую зависит от их конструктива, материала, размера и т. п.

Несущая способность резьбовой шпильки, выдерживающей нагрузку в плоскости, зависит от глубины ее ввинчивания. На грузоподъемность также оказывает влияние шаг резьбы.

При перпендикулярно направленной нагрузке несущая способность шпилек определяется сопротивлением материала на изгиб и срез. На этот параметр влияет материал и диаметр прутка, при этом длина резьбовой части особого значения не имеет.

При подборе материала для шпильки следует учитывать параметры окружающей среды и воздействия на шпильку. Стоит помнить и о том, что контакт разнородных материалов приводит к возникновению электрохимической коррозии.

особенности конструкции и ее применение

Оглавление

• Все о резьбовых шпильках и их эксплуатации.
• Особенности конструкции и применения резьбовых шпилек
• Конструкция
• Размеры
• Применение
• Виды резьбовых шпилек
• Шпильки для деталей с гладкими отверстиями
• Шпильки с ввинчиваемым концом
• Фланцевые шпильки
• Приварные шпильки
• Закладная шпилька
• Анкерная шпилька
• Материалы изготовления
• Повышение уровня прочности резьбовых шпилек
• Защита и повышение уровня износостойкости резьбовых шпилек
• Трубопроводы
• Уличные объекты
• Химическая промышленность
• Заключение

На любых строительных объектах применяются десятки видов крепежа, в том числе резьбовые шпильки. Это высокопрочное соединение, позволяющее стянуть две детали, и не требующее наружной фиксации с одной из сторон. Существует несколько видов шпилек, отличающихся по конструкции, размеру и форме. Каждый элемент имеет строгую регламентацию по изготовлению, утвержденную Государственным стандартом. В этой статье мы рассмотрим основные виды крепежа, а также разберемся, какие шпильки следует использовать в той или иной ситуации.

Особенности конструкции и применения резьбовых шпилек

По сути, шпилька – это металлический пруток с резьбой по всей длине или его части. Конструкция позволяет скреплять модули, и не имеет оголовка на конце, то есть ее можно вкручивать в имеющуюся на детали резьбу, или пропускать сквозь конструкцию, производя стяжку, накручивая гайку с одной или двух сторон шпильки. Применяются крепежи во всех сферах строительства и машиностроения, чем и обусловлено широкое разнообразие такого, казалось бы, простого элемента.

Конструкция

Шпилька – это обобщенное название крепежа, имеющего характерные особенности, такие как отсутствие оголовка на конце, а также обязательное наличие резьбы. Сама резьбы при этом может быть нанесена как на всю поверхность модуля, так и на его отдельную часть. Кроме того, отличается размер конструкции и диаметр резьбы. Исходя из этого, несложно понять, что разнообразие шпилек очень большое, и не существует единого норматива, по которому необходимо изготавливать шпильки. Для каждой модели есть свой стандарт, строго прописывающий особенности конструкции.

Важно! Для каждого типа шпильки существует два ГОСТа, различающихся по классу точности исполнения. Класс А – это шпильки с высоким классом точности, а Б – это крепеж с допустимыми погрешностями.

Каждый тип конструкции мы подробно рассмотрим ниже, но с самого начала необходимо понимать, что несмотря на простоту изделия, это крепеж, берущий на себя высокую нагрузку, и изготовление шпилек на заказ подразумевает, что они будут строго соответствовать нормам, как по размеру, так и по используемым при производстве материалам.

Размеры

Размер шпилек подбирается в зависимости от технических требований возводимого объекта. Государственные стандарты устанавливают диаметральный диапазон крепежа в пределах от 6 до 48 миллиметров. При этом длина самой шпильки и ее резьбы не регламентируются, и они могут быть изготовлены согласно требованиям заказчика, то есть инженера, ответственного за строительный объект.

Применение

Сфера применения резьбовых шпилек обширна, и не ограничивается строительством. Например, этот крепеж также применяется в машиностроении и при установке крупногабаритных станков. Для крепления станка к поверхности, в постамент на этапе заливки устанавливают специальные фундаментные шпильки, имеющие некоторые особенности конструкции.

В машиностроении чаще применяются шпильки с ввинчиваемым наконечником. Они же, но, как правило, большего размера и диаметра применяются в строительстве. Особенность таких шпилек заключается в том, что один из наконечников, самостоятельно ввинчивается в основание, а прикрепляемый объект уже притягивается гайкой.

Также шпильки используют при монтаже трубопроводов и вентиляционных систем. Здесь используются фланцевые соединения. Их конструкция практически не отличается от шпилек с ввинчиваемым наконечником, за исключением одного нюанса, который мы подробно рассмотрим ниже.

Виды резьбовых шпилек

Так как резьбовая шпилька – это не единичное изделие, и в зависимости от поставленной задачи и типа различается много вариантов этого крепежа, единого ГОСТа не существует. Требования к разным элементам также отличаются, поэтому каждый тип шпильки необходимо рассмотреть более подробно, с учетом особенностей конструкции и прочих технических нюансов.

И перед тем, как перейти к подробному описанию, необходимо сделать уточнение, что в большинстве типов шпилек используется два стандарта:

1. С диаметром гладкой части равным диаметру резьбового соединения;
2. И диаметром гладкой части, меньшего размера по отношению к резьбовому соединению.

Использование типа конструкции обуславливается особенностью возводимого объекта или конкретными требованиями к метизу.

Шпильки для деталей с гладкими отверстиями

В ситуациях, когда необходимо соединить два модуля, не имеющих собственной резьбы, используются шпильки для деталей с гладкими отверстиями. Их конструкция и размер регламентируются ГОСТом 22042-76. Согласно этому документу, метиз изготавливается в диаметральном диапазоне от 2 до 48 миллиметров. При этом размер самой шпильки напрямую зависит от ее диаметра. Нормы производства указаны в таблице:

Рассмотрим для примера 100 миллиметровую шпильку. Ее размер указан в крайнем левом столбце.

Важно! В таблице, в верхней строке указаны диаметры резьбовой части. Если размер помещен в скобки, такое значение считается нежелательным в производстве, но не запрещено стандартом.

Видим, что максимальный диаметр метиза с такой длиной – 18 миллиметров, а минимальный три. При длине шпильки 100, и диаметре 18, то есть наиболее крупный размер, длина резьбового наконечника должна составлять 42 миллиметра. В сумме это дает 84, то есть гладкая часть метиза посередине остается всего 16 миллиметров.

Следует отметить, что шпильки таких размеров редко применяются в крупном строительстве, для таких объектов также имеется свой норматив:

В первой таблице есть ступенчатые колонки. Они означают, что при таком соотношении длины к диаметру, используется накатка резьбы по всей длине метиза. Также подобная накатка может производиться на любой шпильке по желанию заказчика. Стандарт это допускает.

По сути, главная и единственная особенность шпилек для соединения деталей с гладкими отверстиями заключается в том, что на концах метиза имеются одинаковые по длине резьбовые соединения. Если их размер отличается, это уже совершенно другой тип конструкции.

Шпильки с ввинчиваемым концом

Шпильки с ввинчиваемым концом представляют собой метиз, на концах которого имеется резьба, но в отличие от предыдущей модели, здесь она может отличаться как по длине, так и по диаметру, а также шагу. Эти шпильки применяются в условиях, когда у одной детали есть собственное резьбовое соединение, то есть их применение допустимо только в случаях, когда одна из деталей изготовлена из металла.

При этом, в зависимости от металла, применяются разные шпильки, и их конструкция строго регламентируется. Существует несколько стандартов (в скобках указан номер ГОСТа):

• Шпильки для деталей из легких сплавов (22038-36 – 22040-76). Здесь два стандарта, различие между которыми заключается в допустимости к использованию метизов в стальных деталях и деталях из бронзы.
• Шпильки, ввинчиваемые в детали из серого или ковкого чугуна (22034-76 – 22036-76). Метизы, изготовленные по этим стандартам допускается вкручивать в изделие из стали и бронзы, а различие между гостами касается длины наконечников.
• Шпильки, вкручиваемые в стальные, бронзовые, латунные изделия, а также в детали изготовленные на основе титановых сплавов (22032-76).

Каждый ГОСТ имеет собственную расчетную таблицу, показывающую максимально и минимально допустимый размер резьбовой части метиза при его диаметре и общей длине. Длина резьбовых наконечников отличается, но имеет прямую зависимость от ввинчиваемой части. Проще говоря, если диаметр ввинчиваемого наконечника составляет 20 миллиметров, то использование второго окончания диаметром, скажем, 3 миллиметра не допустимо. Подробнее о допусках и особенностях соотношения можно почитать в ГОСТах. Описывать все нюансы таких шпилек здесь не имеет смысла, так как каждый стандарт имеет свои нюансы и подробные расчеты.

Фланцевые шпильки

Фланцевые шпильки предназначены для соединения паровых, газовых и турбинных трубопроводов с эксплуатационными нормами от 0 до 650 градусов. Их размер и конструкция детально описаны в ГОСТ 9066-75, где различают пять типов метизов:

1. Шпилька с одинаковым диаметром резьбы и гладкой части. Подробно эти метизы мы рассматривали как соединения для деталей с гладкими отверстиями.
2. Шпилька, где диаметр резьбовых наконечников больше диаметра гладкой части.
3. Шпилька с четырехгранным выступом и осевым отверстием по всей длине.
4. Шпилька с отверстием по всей длине и цилиндрическим выступом.
5. Шпилька с осевым отверстием по длине метиза и диаметрам резьбы, большим диаметра гладкой части.

Каждый метиз имеет собственную таблицу допуска, которую можно изучить в тексте ГОСТа, так как приводить их здесь не имеет смысла.

Важно! Шпильки 4 и 5 типов предназначены для затягивания в разогретом виде. Метизы с 1 по 3 монтируются на холодную.

Ключевая особенность фланцевых шпилек заключается в их использовании на объектах с повышенным температурным режимом. Все перечисленные типы предназначены для соединения трубопроводов, нагревающихся до температуры до 650 градусов. При этом стандартизация самих шпилек не имеет отношения к фланцам. У них свои нормативы и требования. По сути, конструкция фланцевых моделей не отличается от обычных шпилек, но требования к их изготовлению более высокие.

Приварные шпильки

Данный тип шпильки используется в ситуациях, когда есть возможность соединить метиз с основанием путем сварки, то есть деталь, к которой крепится шпилька, изготовлена из металла. Конструкцию метиза описывает ГОСТ Р 55738-2013, в котором на начальном этапе разделяют три вида изделий по методу приваривания:

1. Сварка в газовой, защищенной среде или с использованием специального керамического кольца.
2. Дуговая сварка с размыканием цепи.
3. Сварка с плавлением наконечника, то есть контактная.

В первом варианте допускается использование шпилек с наружной и внутренней резьбой, без резьбы, а также шпилек-опор. Маркируются они двумя латинскими буквами, где вторая буква D. Дуговая сварка с размыканием цепи маркируется литерой S, и допускается использование шпилек с наружной и внутренней резьбой, а также без нее. Третий метод позволяет использовать метизы из второй категории, а маркируются шпильки латинской буквой Т. ГОСТ подробный и описывает все типы сварки при использовании различных шпилек, поэтому приводить его полностью мы не будем.

Закладная шпилька

Этот метиз используется для фиксации деталей к бетонным и монолитными основаниям. Резьбовая шпилька имеет изогнутую или прямую форму, и чаще всего устанавливается в монолит на этапе его изготовления. Неправильна форма конструкции позволяет более плотно зафиксировался в основании, и исключает вероятность схождения метиза с посадочного места.

Размер и форма фундаментных или закладных шпилек регламентируется стандартом под номером 24379.1-2012, где их именуют фундаментными болтами. Формы, размеры, а также типы таких конструкций мы рассматривать не будем, так как на нашем сайте есть отдельная статья, посвященная этой теме. Отметим лишь, что монтаж таких шпилек возможен как на этапе производства монолита, так и в готовый бетонный блок. К каждому типу крепежа стандарт предъявляет свои требования, подробно описанные в его тексте.

Анкерная шпилька

Анкер – самостоятельный метиз, позволяющий произвести крепеж к монолитному блоку после этапа его производства. Так как в бетоне невозможно нарезать резьбу, применяется анкер, где одной из главных деталей является шпилька. Здесь это центральный элемент, на который накручивается гайка. Шпилька располагается в кожухе, разжимаемом каплевидным окончанием шпильки.

По сути, анкерная шпилька – это элемент с полной резьбой по всей поверхности и крупным окончанием. Как отдельный элемент она не используется, но упоминать ее необходимо.

Материалы изготовления

Государственный стандарт регламентирует не только конструкцию и размер шпильки, но марку стали, из которой она изготавливается. В зависимости от типа метиза и его назначения, используемые стали отличаются, но в большинстве случаев применяются одни и те же марки. Например, для изготовления шпилек с ввинчиваемым концом или для деталей с гладкими отверстиями применяются марки:

• Ст. 20Х13;
• Ст. 14Х17Н2;
• Ст. 12Х18Н10Т;
• Ст. 30ХМА;
• Ст. 25Х1МФ;
• Ст. 20ХН3А и т.д.

Это касается метизов, используемых при вкручивании в легкие сплавы, а также в чугун и сплавы на основные бронзы. Шпильки для стальных деталей и титановых сплавов изготавливаются также из марки ст.09Г2С. В случае с фланцевыми шпильками необходимо уделить повышенное внимание качеству стали и использовать для изготовления: Ст. 35, Ст. 40Х, Ст. 09Г2С и т.д.

Повышение уровня прочности резьбовых шпилек

Понятие высокопрочная шпилька не описывается в государственном стандарте и является условным. Зато, ГОСТ четко определяет марки сталей и делит их по классу прочности. Высокопрочными метизами принято считать изделия с классом от 8 и выше. Для их изготовления применяют углеродистые, легированные и нержавеющие марки.

По техническим характеристикам такие шпильки имеют ряд особенностей:

• Повышенная устойчивость к перепадам температуры;
• Устойчивость к экстремальным температурам;
• Устойчивость к химическому воздействию;
• Повышенная прочность на излом и разрыв;
• Устойчивость к физической деформации.

Достижение таких результатов прочности достигается применением альтернативных марок сталей. В случае с легированными марками применяются:

• 35Х,
• 40Х,
• 45Х,
• 35ХГСА,
• 14Х17Н2,
• 20х13,
• 20хн3а.

Углеродистая сталь – 10, 20 и 35 марки, а также нержавейка 12Х18Н9Т и 12Х18Н10Т.

В качестве меры по повышению прочности метиза применяется его закалка, то есть обработка высокими температурами с последующим резким остыванием. Это делает шпильку более прочной на разрыв и излом, но и одновременно более хрупкой, так как пропадает запас допустимой деформации.

Защита и повышение уровня износостойкости резьбовых шпилек

Резьбовые шпильки часто эксплуатируются в агрессивной среде, и так как изготавливаются они из металла, если не рассматривать высокопрочные метизы, то естественно, что рано или поздно они начинают подвергаться коррозии. Наиболее распространенный способ защиты – цинкование, когда на поверхность изделия гальваническим методом наносится слой цинка, не подверженного воздействию природных факторов.

Важно! Нанесение на поверхность шпильки защитной краски, даже полимерной, не имеет смысла, так как при накручивании на резьбу гайки она будет полностью или частично уничтожена, что сведет к минимуму ее защитные качества.

Для нанесения цинкового слоя используется метод гальваники, и он является наиболее прочным и долговечным. При воздействии на металл электрического тока, атомы защитного покрытия проникают в саму структуру метиза, то есть покрытие становится не поверхностным, а глубоким. Такие шпильки можно использовать с агрессивной среде, и вариантов их применения довольно много.

Трубопроводы

С помощью резьбовых шпилек производят фланцевые соединения трубопроводов, находящихся на улице или подвергающихся воздействию природы. Например, в уличных магистральных сетях. Также они используются на объектах с высоким температурным режимом. В ГОСТ есть отдельный раздел, описывающий высокопрочные шпильки, способные работать и не терять своих качеств даже при нагреве до 650 градусов. Для менее агрессивных условий, то есть при нагреве до 300 градусов включительно, используются обычные шпильки с защитным слоем.

Уличные объекты

Вариантов использования шпилек на улице много, и один из них – это установка рекламных билбордов. Здесь используются закладные модели, монтируемые в бетонное основание непосредственно на этапе его заливки. К этим шпилькам крепится станина рекламного щита, и несложно догадаться, что на такой крепеж будет постоянно оказываться негативное воздействие влаги и осадков, а в Москве и других крупных городах, еще и химических реагентов. Конкретных рекомендаций к таким объектам нет, однако, если необходимо сделать прочное и долговечное крепление, имеет смысл установить именно шпильки с защитным покрытием, цена на которые выше, но приложат они гораздо дольше и не потребуют замены, неизбежно влекущей за собой полный демонтаж бетонной конструкции.

Химическая промышленность

Оснащение химических производств имеет свой регламент и требования к крепежным изделиям. Описывать его не имеет смысла, но из-за постоянного воздействия агрессивных сред на метизы, здесь используют исключительно защищенные шпильки с покрытием. Причем в ряде случаев это покрытие может быть не цинковым, а, например, хромовым или медным. Все зависит от конкретных требований объекта.

Заключение

Сегодня, любой строительный магазин предлагает огромный ассортимент шпилек, и если мы говорим о частном строительстве небольшого объекта, то делать их на заказ не имеет смысла. Подобрать подходящий по размеру метиз труда не составит, чего не скажешь о более сложных моделях, например, с нестандартными размерами или изготовленные со специальным защитным покрытием. Здесь уже не обойтись без индивидуального заказа. К счастью и с этим проблем нет никаких.

Вернуться обратно

ОПУБЛИКОВАТЬ В СОЦ.СЕТЯХ

Типы крепежных элементов: болт с резьбой, шпильки с подрезкой и настенные шпильки [с иллюстрациями]

Типы крепежных элементов

Что такое крепежный элемент?

Типы креплений шпилек: Болт с резьбой, шпильки с подрезкой, настенные шпильки: — Шпильки вместе с резьбой или резьбой с запатентованным замком используются для надежной блокировки от проворачивания и ослабления. Замок помогает при сборке и разборке контргаек на шпильках и особенно важен там, где требуется поддерживать предварительное напряжение для борьбы с усталостными разрушениями. Шпильки, на которые наносится герметик, помогают предотвратить утечку жидкости через отверстия в пористых материалах.

Стойкой называется вертикальный элемент каркаса, который образует части стены или перегородки. Их также называют стеновыми стойками, поскольку они являются основным компонентом каркасной конструкции и чаще всего изготавливаются из дерева. Однако, говоря о стальных шпильках, они становятся все более популярными, особенно для ненесущих стен, а также для брандмауэров.

Также встречаются стойки, несущие нагрузку вертикальных конструкций, таких как часть перегородки, которая может рассматриваться как не несущая. Обнаружено, что они обычно зажаты между верхней и нижней пластинами, которые расположены на одинаковом расстоянии друг от друга. Это расстояние может регулироваться размером, а также способностью охвата облицовочного материала или материала оболочки.

Классификация стержней

Стойки также могут использоваться для крепления окон, дверей, изоляции, внутренней отделки, коммуникаций и т. д. шпильки могут быть соединены вместе.

Шпилька может быть просто частью стержня с резьбой, который напоминает крепежный винт без головки, в то время как некоторые шпильки имеют головки, которые могут быть встроены на постоянной основе, чтобы они также были прикреплены к нему. Шпильки обычно проектируются таким образом, что они могут быть постоянно прикреплены к одной части и обеспечивают средства крепления к другой части в сочетании с гайкой. Этот тип шпильки также может быть сварным, обжатым или склеенным.

На сегодняшний день существует четыре основных классификации шипов, которые хорошо известны человечеству. Прокрутите вниз, чтобы узнать больше об этих классификациях в деталях.

1. Резьбовой штифт или сальник относится к типу, который имеет посадку с натягом на одном конце и свободно вращающуюся резьбу на другом конце.
2. Двусторонняя шпилька относится к типу шпилек со свободной резьбой на обоих концах.
3. Шпилька с тремя болтами упоминается как тот тип, который в основном используется в местах с высокими температурами или давлением.
4. Шпильки общего назначения.

Различные типы шпилек

Обычно шпильки используются для крепления пластин с помощью молотка и гвоздя, а затем с помощью пистолета для гвоздей. Существуют некоторые современные методы, такие как винтовые крепления, зажимы и стяжки, которые можно использовать для повышения устойчивости к некоторым ветровым и сейсмическим воздействиям. Существуют различные типы шипов, о которых пользователь должен знать, чтобы выбрать наиболее подходящий шип для требований площадки. Прокрутите вниз, чтобы узнать больше об этих типах в деталях.

1. Деревянные стойки: (Типы крепежных деталей)

Деревянные стойки довольно просты в использовании, так как они легкие, легко адаптируются и могут быть облицованы и заполнены различными материалами в для придания различных отделок и свойств. Этот тип материала должен быть подготовлен или выструган, чтобы стена имела постоянную толщину вместе с ее параллельными гранями.

Пользователь должен позаботиться о том, чтобы деревянные стойки были полностью высушены перед установкой, иначе после высыхания они могут сжаться или скрутиться. Чтобы гарантировать это, они не становятся влажными, поэтому перед использованием их следует тщательно хранить на месте.

Другие шпильки могут иметь резьбу на обоих концах. В некоторых случаях оба они предназначены для установки гаек, которые называются шпильками. В качестве альтернативы шпилька может иметь самонарезающую резьбу на одном конце, предназначенную для постоянного ввинчивания в деталь вместе с машинной резьбой на другом конце для установки гайки. Некоторые распространенные типы шпилек включают в себя:

2. Шпилька с полной резьбой: ( Типы крепежных деталей шпильки )

Шпилька с полной резьбой относится к типу шпильки, который по существу представляет собой просто отрезок резьбового стержня. Очень важно знать, что термин «шпилька» или «шпилька» аналогичен стержню с резьбой. Эти типы шпилек обычно можно использовать для скрепления крупных деталей вместе с гайками на определенном конце, чтобы образовать болт. Существуют и другие виды использования этого типа шпилек, чтобы обеспечить регулируемый элемент для конструкций и машин. Гайки могут перемещаться на большое расстояние вместе со стержнем, что также создает большую силу.

3. Болты со шпильками: (Типы крепежных деталей)

Болты со шпильками на конце резьбы называются болтами с короткой резьбой на одном конце и предназначены для вкручивания в резьбовое отверстие. . Они также имеют хвостовик и более длинную резьбу на другом конце для установки гайки.

4. Двусторонние шпильки: (Типы шпилек)

Двусторонние шпильки относятся к болтам с одинаковой длиной резьбовых концов на каждой стороне, предназначенных для крепления гаек вместе с хвостовик посередине.

5. Сварные болты Шпильки: (Типы шпилек)

Сварными болтами называют те болты, которые имеют полноразмерную машинную резьбу с тонкой широкой головкой для облегчения сварки. , в основном в стальной конструкции, которая обеспечивает постоянно прикрепленную шпильку.

6. Клинч-шпилька: (Типы шпильки-застежки)

Клинч-шпильки — это те шпильки, которые имеют небольшую конусообразную головку вместе с зубьями, предназначенную для постоянного вдавливания в листовой металл один раз. затянут.

7. Связующий стержень: (Типы креплений стержня)

Связующий стержень определяется как полноразмерная резьба с плоской широкой головкой, в основном с отверстиями в головке, предназначенная специально для соединения с композитом. части, чтобы обеспечить постоянную металлическую шпильку.

8. Дюбельные шпильки: (Типы крепежных деталей)

Дюбельные шпильки также называются дюбельными винтами и относятся к тем типам шпилек, которые имеют шуруп для дерева на одном конце и крепежный винт на другом. Они специально разработаны для постоянного ввинчивания в древесину в качестве шпильки и для крепления детали с помощью гайки. Для затягивания используется гнездо на одном конце крепежного винта или шестигранная форма с двумя витками резьбы.

9. Королевские шпильки: ( Типы крепежных деталей )

Королевские шпильки называются шпильками, которые определяют ширину чернового отверстия. Это шпильки, которые проходят от подошвы к верхней пластине и могут быть разнесены, чтобы можно было установить шпильки домкрата.

10. Штифты домкрата: (Типы крепежа шпильки)

По обеим сторонам шпильки, обращенной к отверстию, к шпильке крепятся каркасы. Это шпильки, которые также называются триммерами или шпильками триммера, а также их функцией поддержки верхней части двери или оконного проема, который называется заголовком.

11. Деформируемые шпильки: (Типы крепления шпилек)

Деформируемые шпильки также известны как перемычки, которые должны выдерживать на себе вес здания. Каркас должен иметь короткую длину гвоздя, а также материал размером два на четыре на высоте 16 дюймов с зазором между перемычкой и верхней пластиной стены. Их можно назвать калеками или калеками.

12. Седельные шпильки: (Типы крепежных деталей)

Седельные шпильки также называются шпильками подоконников, которые называются горизонтальными шпильками и образуют дно оконного проема. Это шпильки, которые обычно тонкие и необходимы для каркаса стоек и балок. Седловые шпильки бывают длинными, иногда такими же длинными, как каркас воздушного шара, где шпильки выступают, чтобы нести гроссбух, несущий балки.

Тем не менее, баллонное обрамление было объявлено незаконным в новом строительстве различных юрисдикций по соображениям пожарной безопасности, так как открытые полости в стенах могут быть причиной быстрого распространения огня, например, из подвала на чердак. Плиты и площадки в каркасе платформы используются для обеспечения автоматического тушения пожара внутри стен и поэтому считаются органами пожарной безопасности достаточно безопасными. Поскольку эти шпильки тоньше и легче, они прилипают к строительным технологиям, которые легко резать и переносить, и они быстрее по сравнению с деревянным каркасом.

Еще немного о шпильках

Шпильки традиционно изготавливаются из дерева, обычно имеют размер 2×4 или 2×6, тогда как они считались историческими размерами, которые были уменьшены в размерах и также могут использоваться в местах, где достаточно мало места.

Размеры стоек на современном рынке составляют пиломатериалы размером 1,5 x 3,5 дюйма или 38 мм × 89 мм, которые можно разместить на расстоянии 16 дюймов от центра обоих блоков, а иногда также на расстоянии 12 дюймов или 24 дюйма. Пользователь должен следить за тем, чтобы древесина была сухой во время ее использования, иначе могут возникнуть проблемы, поскольку шипы сжимаются или скручиваются по мере высыхания. Это были проблемы, с которыми часто сталкивались деревянные стойки, поэтому стальные стойки приобрели огромную популярность, особенно для ненесущих стен, которые требуются в большинстве брандмауэров.

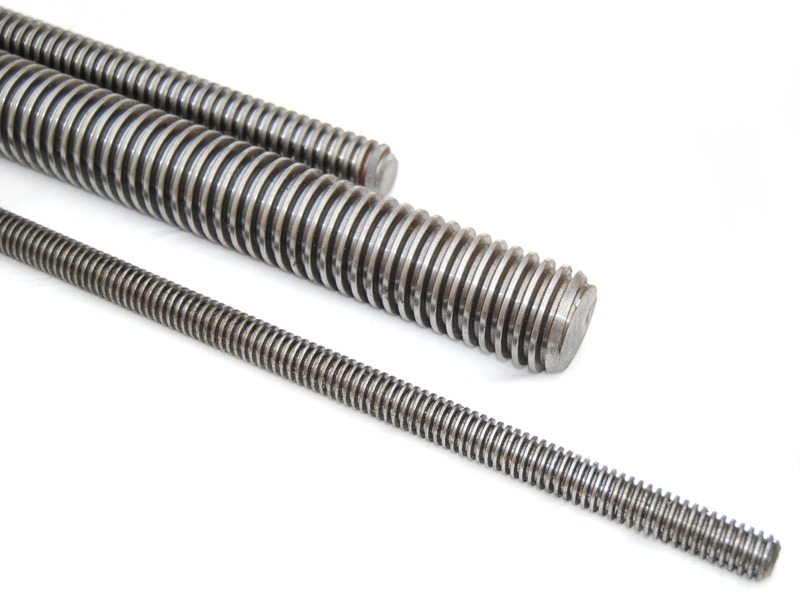

В зависимости от формы шпильки делятся на три основных типа:

1. Шпилька с полной резьбой
2. Резьбовая шпилька
3. Двухсторонняя шпилька

9004 Приложения.

1. Шпильки с полной резьбой

Шпильки с полной резьбой относятся к шпилькам, имеющим полное покрытие резьбой тела шпильки для полного зацепления сопрягаемых гаек или аналогичных деталей.

2. Резьбовые шпильки

Резьбовые шпильки на крайних концах корпуса с неравной длиной зацепления резьбы.

3. Двусторонняя шпилька

Двусторонними шпильками называются шпильки с одинаковой длиной резьбы на обоих концах. Помимо этого, существуют различные шпильки для фланцев, которые представляют собой шпильки с полной резьбой со скошенными концами, однако шпильки с двойным концом имеют уменьшенный хвостовик для специальных болтовых соединений.

Что касается шпилек с неполной резьбой, то существует два типа таких шпилек: шпильки с полным корпусом и шпильки с подрезкой.

4. Шпильки полнотелые
5. Шпильки с выточкой

нить. Однако они отличаются от шпилек с подрезкой тем, что имеют хвостовик, равный делительному диаметру резьбы. В полнотелой шпильке напряжения оказываются больше в резьбе, чем в стержне. Это помогает сохранить зернистость стали и даже улучшить ее в некоторых случаях. Полнотелые шпильки также называются нарезанными нитями, которые значительно слабее, поскольку металл удаляется, чтобы создать нить, которая нарушает зерно стали. Нарезанная резьба в основном подходит для многих применений, даже когда накатанная резьба может быть немного прочнее.

5. Шпильки с выточкой

Шпильки с выточкой, также известные как катаная резьба, относятся к тем, которые также прочнее из-за скрученного металла в большой диаметр. Шпильки с подрезкой специально разработаны для лучшего распределения осевых напряжений. Шпильки с подрезкой в ​​основном требуются в местах, где шпилька подвергается усталостным нагрузкам. Крепежные изделия серийного производства, которые на простом языке можно назвать стандартными болтами и шпильками, обычно прокатывают, а штучные детали с нестандартными характеристиками и малыми партиями чаще всего вырезают.

Что такое шпилька? и другие настенные шпильки, о которых вы должны знать

Эмили Медлок | Опубликовано 10 марта 2022 г. Отзыв от Lance Crayon

Купить сейчас

Что такое шпилька? Вы слышали это слово, но, возможно, вы не знаете, что оно означает. Мы не только ответим на этот вопрос, но также рассмотрим различные типы шпилек, используемых сегодня в домостроении.

Мы также покажем вам лучшие на рынке инструменты для поиска шипов и расскажем, как они работают и чем они хороши.

Возведение стены — одна из важнейших частей строительства дома. Стены предлагают поддержку и обеспечивают структуру.

Многие доски составляют жилую стену. Однако сегодня мы сосредоточимся только на одной части стены. Всякий раз, когда вы узнаете это, вы можете перейти к другим частям раздела.

Что такое шпилька?

Шпильки используются для наружных и внутренних стен. В строительстве стойка представляет собой доску, которая простирается от верха до низа стены и обеспечивает поддержку. Они бывают цельными и имеют размер 2×4 или 2×6.

Несущие шпильки более важны. В конце концов, несущие стены поддерживают весь дом, в отличие от перегородок, которые только разделяют комнаты и не обеспечивают структурную целостность.

Что такое искатель шипов?

Устройство для поиска стержней — лучший способ найти стержни в закрытой стене. Вам нужно знать, где доски дома, если вы хотите установить окно или дверь. Вы также должны знать, где находятся шпильки при работе с анкерами для гипсокартона.

Анкеры для гипсокартона позволяют крепить легкие предметы к гипсокартону без шпилек. Более тяжелые предметы выдернут анкер и повредят стену. В большинстве случаев искатель шипов может обнаруживать скрытые доски и издает звуковой сигнал, когда находит их. Он также имеет красный лазер, который вспыхивает и позволяет вам отмечать стену так далеко, как вы хотите.

Лучшие искатели шипов 2022

Вот некоторые из лучших искателей шипов на 2022 год, которые облегчают поиск тех, которые расположены странно. Потому что, хотя вы можете «постучать по дереву», чтобы попытаться найти шпильки, мы все знаем, что это не так просто, как кажется. Это может заставить человека чувствовать себя разочарованным. Искатель стержней пригодится, если вам нужно найти стальные стержни, обрамляющие наружные стены.

Примечание. Расстояние между шпильками обычно составляет 16 дюймов. Но так как не все длины стен делятся на 16, трудно определить, с какой стороны начинаются шпильки. Вот почему так важно использовать искатель шипов, даже если вы знаете правило 16 дюймов.

Электронный датчик Tavol 4 в 1

Этот искатель шипов Tavol поистине удивителен. Первоначально он стоит около 50 долларов, но если вам повезет, вы можете найти его в продаже менее чем за 25 долларов. Это самый продаваемый искатель шипов и самый популярный искатель шипов в целом.

Этот искатель имеет четыре режима, что позволяет ему обнаруживать дерево, балки, балки, металлы, провода переменного тока и глубоко укоренившиеся объекты за полом, потолком, стеной. Это больше, чем на шаг выше вашего стандартного искателя шипов.

Pros

• 4 в 1 Умножение плюс глубокое обнаружение
• Автоматическая калибровка и эргономическая сцепление для удобного использования
• Профессиональный дизайн с высочайшим качеством

Cons

• . Производство

9

• 77S 9009
  • . Производство

  9

  • 77S 9009
    • . Производство

    9

    • 777.s 9009
      • . Слабое обнаружение

      Магнитный искатель StudBuddy

      StudBuddy — самый дешевый и простой искатель, который вы можете купить. Это идеальный небольшой подарок или чулок, так что купите несколько из них, если вы их купите. Он может найти деревянные или металлические шпильки и может оставаться на месте в качестве маркера. Правда в том, что StudBuddy работает как металлоискатель, обнаруживая шурупы или гвозди. Таким образом, вам может потребоваться толкнуть его вверх и вниз, чтобы обнаружить доску.

      Pros

      • Подходит для всех видов гипсокартона. Не предназначен для использования на реечных и оштукатуренных стенах.
      • Находит деревянные и металлические стойки за гипсокартоном, находя гвозди и шурупы в стойках.
      • Батарейки не требуются. Вешается на стену без помощи рук при наличии шпилек.0009

        Еще один отличный выбор от Tavol , этот удивительный искатель не такой первоклассный, как его родственный искатель шипов, но это хороший вариант. Это один из самых дешевых искателей шипов Tavol, но он по-прежнему предлагает комбинацию 4-в-1, которую предлагает дорогой.

        Он также имеет классическую зазубренную верхнюю часть, которая позволяет лучше видеть, где находится доска, и дает вам возможность пометить ее карандашом или гвоздем. И не забывайте знаменитый лазер, который дает вам прямую линию до самого верха.

        Pros

        • Five different scanning modes
        • Auto-calibration and ergonomic grip
        • Professional Design with Top Quality

        Cons

        • Inconsistent stud locator
        • Not easy to use

        Zircon Stud Finder

        Посмотреть в галерее

        Циркон — отличная и доступная марка, доступная в большинстве розничных магазинов. Вы, вероятно, можете пойти и купить этот точный искатель сегодня. Он отлично держится и работает точно так же, как вы ожидаете от искателя шипов.

        Это отличный вариант для начинающих, учитывая его цену и простоту использования. Он работает от батареек и для работы ему требуется 9 В, который не входит в комплект. Так что не забудьте взять один из них, пока вас нет дома.

        Pros

        • Эргономически разработанные GRIP
        • Автоматически исправляет общие ошибки пользователей
        • Найти шпильки и металл при избегании электрических опасностей

        Cons

        Cons

        .0030

      • Inconsistent

      BLACK+DECKER SF100 Wood Stud Finder

      Посмотреть в галерее

      Если вы энтузиаст Black+Decker , у которого все есть в оранжево-черном цвете, то вам нужно это для вашей коллекции. Он не только отлично работает, но и отлично выглядит.

      Инструмент Black+Decker использует лазерную технологию не только для создания прямой линии для их поиска, но и в качестве уровня. Вы можете использовать его как линейный лазерный уровень как горизонтально, так и вертикально. Это больше, чем 2-в-1.

      Pros

      • LEDs flash and the device beeps when studs are located
      • Ergonomic design
      • AA Batteries included

      Cons

      • Overpriced
      • Inconsistent

      What Is A Jack Stud?

      Посмотреть в галерее

      Нажимные шпильки расположены по обеим сторонам окон и дверных коробок. Они поддерживают вышеприведенный заголовок и будут той же высоты, что и дверь при использовании в качестве двери. При использовании для поддержки оконных рам все обстоит иначе.

      Когда шпилька вставляется в оконную раму, она достигает высоты оконной рамы, но обычно достигает пола. Это обеспечивает наибольшую поддержку, так как высота одного окна не будет стабильной.

      Что такое калека?

      Что такое калека? Каленая шпилька предназначена для оконных и дверных коробок. Иногда в стене есть отверстия, например, в зоне для завтрака или над арками в домах с открытой планировкой. Кривые шпильки поддерживают верхние слои в стене над ними.

      На коротких участках стены, как над, так и под окнами, размещается гибкая стойка. Их также размещают над дверными проемами. Без них доски прогибались бы или падали, так как рамы были бы ненадежными.

      Что такое королевский конный завод?

      Посмотреть в галерее

      Королевский шпиль поддерживает домкрат. Он проходит вдоль шпильки домкрата снаружи и достигает только верха и низа. Его работа состоит в том, чтобы поддерживать шпильку домкрата и любые шпильки, которые проходят по этому пути, чтобы поддерживать всю раму.

      Для каждой установленной распорной шпильки требуется шпилька. Каждая из них будет привинчена или прибита гвоздями непосредственно к опорной стойке, а также к верхней и нижней доскам, которые крепятся к потолку и полу.

      Что такое настенные перемычки?

      Что касается технических перемычек, то, говоря о возведении стены или перегородки, можно предположить, что рассматриваемое слово относится к оконной или дверной перемычке. Это доска, которая идет над окном или дверью.

      Однако не та доска, которая идет под окном, так как она считается подоконником. Слово, с которым мы все более знакомы.

      Что такое настенные панели?

      Посмотреть в галерее

      Настенные панели – это самая верхняя и самая нижняя горизонтальные панели в перегородке. Без них вам пришлось бы прикручивать доски к потолку и полу. Но с ними можно вкрутить в них доски.

      Теперь у вас есть целая стена, обрамленная пластинами, что позволяет легко установить стену и прикрутить ее к полу и потолку. Вы можете думать о настенных панелях как о верхних и нижних «заголовках».

      Часто задаваемые вопросы (FAQ)FAQ

      Могу ли я использовать Samsung 5G Galaxy Note 20, чтобы найти настенную стойку?

      Да, можно, и на самом деле это довольно просто. Все, что вам нужно сделать, это загрузить Walabot DIY Plus Wall Scanner, бесплатное приложение, доступное в магазине Google Play. После того, как вы загрузили приложение, все, что вам нужно сделать, это нажать кнопку и начать искать шпильки в стенах вашего дома.

      Нужен ли мне поиск шипов?

      Нет, вам не нужен искатель гвоздей, чтобы найти доску в стене. Вы можете просто постучать по стене, научившись отличать звук пустотелой стены от звука стены со шпилькой. Однако это не так, поскольку ваш разум может сыграть с вами злую шутку.

      Вы также можете допустить ошибку и просверлить дыру в стене, которую потом придется залатать. Это становится более сложным, когда вы не можете подобрать краску, которую вы использовали в первый раз.

      Всегда ли розетки на шпильках?

      Да, как правило, электрические розетки устанавливаются рядом со стойкой. Однако в квартирах может быть что-то другое: там могут быть металлические шпильки. Их намного сложнее найти, постучав.

      Можно ли использовать обычный магнит в качестве искателя шипов?

      Неодимовый магнит не может найти древесину, но он может найти стальные винты, которые крепят гипсокартон к деревянным стойкам.

      В какую сторону бегут шипы?

      Важно знать о балках: они проходят в одном направлении по всему дому.
