Как правильно залить ленточный фундамент своими руками: пошаговая инструкция с фото, схема

При строительстве домов и хозяйственных построек чаще других выбирают фундамент-ленту. Это универсальная конструкция, она подходит практически для всех типов грунта и любых видов зданий. Она надежна, очень прочна и достаточно проста в возведении. Использования спецтехники или приспособлений в процессе монтажа не требуется, поэтому при желании все работы можно выполнить самостоятельно. Разберем, как установить ленточный фундамент своими руками.

Все об обустройстве фундамента-ленты

Конструктивные особенности
Поэтапная инструкция по заливке

— Разметка

— Земляные работы

— Подготовка траншеи

— Установка опалубки

— Монтаж армокаркаса

— Заливка ленты

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk

Instagram betonnie_raboti_minsk

• Фундамент

  4 вида фундамента для строительства дома на склоне

Начинать работы можно только после проведения расчетов и составления проекта сооружения. Ориентируясь на него, покупают материалы. Потребуется толстая пластиковая пленка либо рубероид для гидроизоляции. На армокаркас понадобятся арматурные прутки: тонкие диаметром от 8 до 12 мм и толстые от 14 до 20 мм, проволока стальная для их связывания. Для съемной опалубки потребуются бруски 20х30 мм, доска 15-25 мм, саморезы либо гвозди для их закрепления.

Для несъемной опалубки готовят цементно-стружечную плиту, арболитовые или пенополистироловые блоки. Если предполагается утепление, покупается специальная теплоизоляция для фундаментов. Кроме этого понадобится песок и щебенка для обустройства «подушки». Для самостоятельного изготовления бетона потребуется гравий или щебень средних фракций, цемент марки М300 или выше.

Начинают работу после подготовки материалов. Пошагово разберем, как правильно залить под дом ленточный фундамент со съемной деревянной опалубкой.

1. Разметка

Контуры траншей под ленту фундамента надо перенести на поверхность земли. Для этого проводится разметка. Предлагаем инструкцию по ее проведению.

1. Площадка под строительство расчищается, освобождается от растительности. Верхний плодородный слой высотой 15-20 см срезается и убирается.
2. Вбитыми в землю колышками намечаются углы будущей постройки. Вместо колышков лучше использовать прямоугольники из деревянных планок. С ними удобнее работать.
3. Намечают расположение траншей под стены. Для этого от каждого угла протягивают по два параллельных шнурка. Делают это так, чтобы между ними получилось расстояние, равное ширине будущей траншеи.
4. Размечают расположение внутренних несущих стен. Их тоже намечают натянутыми шнурами.
5. Контур внутренних стен и всей постройки дополнительно намечают просыпкой сухой извести вдоль всех шнуров. Так контур постройки переносится на землю.

Аналогично выполняется разметка фундамента под веранду, крыльцо или террасу. Если в доме будет камин либо кирпичная печь, под них тоже нужно основание. Его намечают после основной разметки. Важное замечание: лента под камин либо печь не должна быть связана с общим фундаментом.

Instagram design_kuz

Instagram bruso_kursk

• Фундамент

  Как правильно армировать ленточный фундамент своими руками

2. Земляные работы

Копка траншеи может проводиться с помощью спецтехники, но чаще это делают своими руками. Рвы выкапываются точно по намеченным линиям. Их глубина должна точно соответствовать расчетной, отклонения недопустимы. Начинать лучше с самого нижнего угла фундаментной системы. Так проще будет придерживаться заданной глубины на всем протяжении траншеи.

Стенки ямы должны располагаться строго вертикально. Если грунт слишком сыпучий, он не сможет удержаться на бортике и начнет осыпаться. Тогда рекомендуется на время установить подпорки. В ходе работы регулярно проводят замеры уклона и глубины ямы. Если обнаруживаются какие-либо отступления от плана, их немедленно исправляют.

Instagram mini_excavator_stavropol

Instagram stroj_dom

• Фундамент

  Все о гидроизоляции фундамента своими руками

3. Подготовка траншеи

Она заключается в обустройстве на дне ямы хорошо утрамбованной песчаной подушки, которая поможет равномерно перераспределить нагрузку от здания на фундаментную систему. Для ее отсыпки используют только средне- и крупнофракционный песок. Мелкий обязательно даст усадку, а это недопустимо. Желательно помимо песка засыпать слой щебня или гравия фракции от 20 до 40 мм. Втрамбованные в песок камешки значительно уменьшат поступление капиллярной влаги внутрь фундаментной конструкции. Приводим пошаговую инструкцию по укладке песчаной подушки.

1. Выполняется первая засыпка. Песок засыпается слоем высотой 50 мм. Он смачивается, после чего тщательно утрамбовывается.
2. Аналогично выполняется вторая засыпка, после нее третья. Общая высота песчаного слоя должна получиться в пределах 15-20 см.
3. Выполняется засыпка щебенки или гравия, если она нужна. Материал тоже хорошо утрамбовывается.

Поверх утрамбованной подушки из песка настилается полиэтилен или рубероид. Изоляция защитит песок от размывания и предотвратит протекание жидкого раствора при заливке конструкции. Кроме того, материал обеспечит гидроизоляцию конструкции. Поэтому его рекомендуется уложить с заходом на стенки траншеи. Его величина должна быть не меньше 17-20 см.

Instagram zemlekop_grodno

Instagram ultrafundament

• Фундамент

  Как рассчитать пропорции бетона для фундамента и правильно замесить раствор

4.

Установка опалубки

Перед заливкой бетона монтируется форма-опалубка. Она может быть несъемной, тогда после отвердения раствора ее не демонтируют. Еще один плюс такого каркаса — дополнительное утепление сооружения. Мы рассмотрим, как изготовить съемную форму из досок. Делают это так.

1. Из подготовленных досок сбиваются щиты. Их высота должна быть такой, чтобы щит поднимался над уровнем грунта на высоту цокольной части будущего дома.
2. Щиты из досок ставят вертикально в подготовленные ямы. Между собой их скрепляют поперечинами. Для устойчивости с внешних сторон щиты подпирают обрезками брусков.
3. В ходе работ обязателен контроль соблюдения вертикали. Для этого проводятся замеры строительным уровнем. При обнаружении недочетов их сразу же исправляют.
4. Если нужно завести коммуникации внутрь будущей постройки, отрезки труб вставляют внутрь опалубки по типу распорок между деревянными щитами.

Готовую опалубку изнутри выстилают полиэтиленом или рубероидом. Такая изоляция предотвратит вытекание жидкости при заливке и защитит бетон от преждевременного высыхания. Если есть необходимость в утеплении, вместо гидроизоляции ставят плиты фундаментного теплоизолятора. Обычно используют пеноизол либо пенополистирол.

Instagram _ogorod_sad

Instagram _ogorod_sad

• Фундамент

  3 бюджетных варианта фундамента для забора

5. Монтаж армирующего каркаса

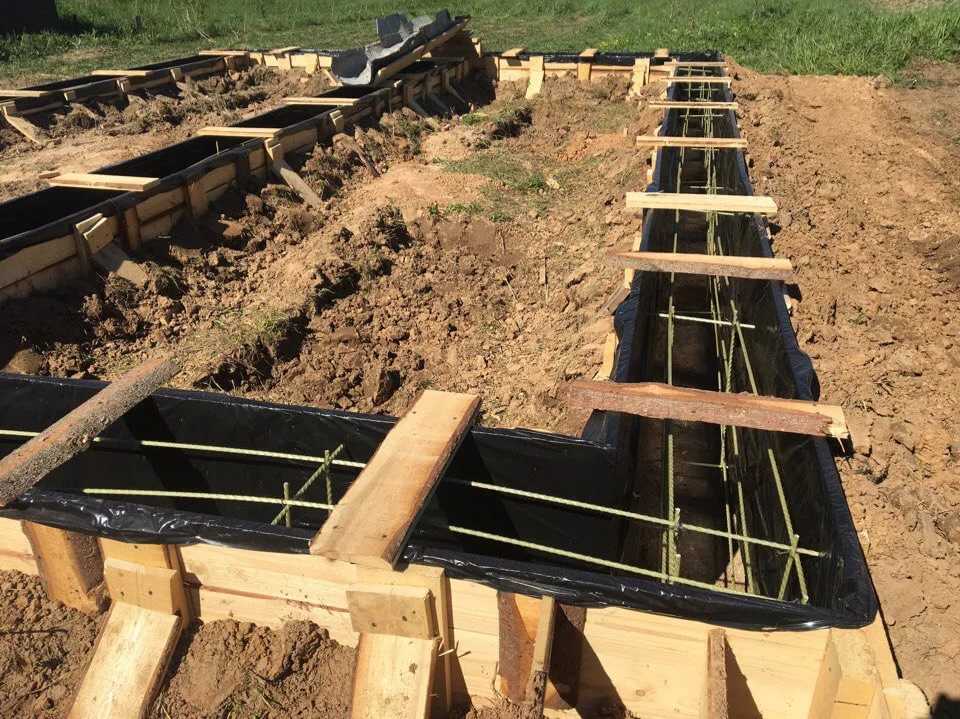

Внутри установленной формы-опалубки монтируется армирующий каркас. Он изготавливается из продольных и поперечных рифленых прутков. Сечение поперечных — от 8 до 12 мм, сечение продольных — от 14 до 20 мм. Количество арматурных рядов определяется при расчетах конструкции. Чем шире лента, тем больше их должно быть. Армокаркас ставится так, чтобы остались зазоры со всех сторон между ним и деталями опалубки. Они заполнятся бетонной смесью, которая защитит прутки от коррозии.

Если ранее были установлены утепляющие плиты, поперечные прутья должны входить в утеплитель. Получится дополнительное крепление каркаса к опалубке. Между собой арматура закрепляется стальной проволокой. Ею перевязывают прутья. В рекомендациях, как правильно делать ленточный фундамент, подчеркивается, что точечная сварка крайне нежелательна. Она дает неподвижный шов. Потерявшие взаимную подвижность прутья при усадке фундамента могут его разрушить.

Instagram siphome.kz

Instagram stroitel_raboty_dp

• Фундамент

  Какая марка бетона нужна для фундамента: советы и сводная таблица

6.

Заливка ленты

Бетонная смесь заливается одномоментно. Разрешаются технические перерывы, но не дольше одного-двух часов. Раствор подается из машины по заранее проложенным желобам. Их должно быть несколько, чтобы подача велась из разных мест. Перегонка раствора ухудшает его свойства. Высота сброса бетонной смеси не должна превышать двух метров.

После того как раствор будет залит, его уплотняют глубинным вибратором. Это обязательная процедура, влияющая на качество готовой конструкции. Уплотненную бетонную ленту накрывают пластиковой пленкой. Пластик не даст влаге испариться.

Чтобы материал правильно отвердевал и набирал прочность, его нужно периодически увлажнять. Фундамент-ленту в течение семи дней поливают чистой водой. Первый раз это делают через 9-12 часов после монтажа. Потом его поливают через каждые пять часов, если на улице прохладно и пасмурно. В жару увлажнение требуется каждые два часа. При температуре ниже 5°С увлажнение не требуется.

Instagram fundamentmasterm174

Instagram stroyuniversal_ykt_

Прочность бетон набирает долго, но окончания процесса можно не ждать. Через неделю приступают к дальнейшим работам. Опалубку удаляют, ленту обмазывают или оклеивают гидроизоляционными материалами. После этого выполняется обратная засыпка с тщательным уплотнением почвы. Последняя часть работ — строительство отмостки по периметру будущей постройки. Фундамент-лента готов.

• Фундамент

  Фундамент финского типа: что это такое и почему его стоит выбрать

Материал подготовила

Инна Ясиновская

Своими руками

Как залить ленточный фундамент своими руками

Среди прочих типов фундамента ленточный является самым распространенным в частном строительстве. Заливка его не требует внушительных финансовых затрат и не представляет особой сложности — его может построить и начинающий строитель, нужно лишь разобраться в особенностях работы.

Содержание

• Преимущества и недостатки
• Разновидности ленточных фундаментов
• Материалы и инструменты для работы
• Разметка ленточного фундамента и земельные работы
• Монтаж опалубки и арматуры
• Заливка ленточного фундамента своими руками
• Дальнейший уход за бетоном
• Ответы на частые вопросы
  • Можно ли сделать подвал при ленточном фундаменте?
  • Как правильно сделать пол при таком типе основания?
• Видео по теме

Преимущества и недостатки

Как и любая строительная конструкция, ленточный фундамент имеет свои преимущества и недостатки, хорошо проявляет себя в одних эксплуатационных условиях и совершенно неприменим в других.

Чтобы избежать ошибок в проектировании и строительстве зданий на базе ленточного фундамента, важно знать все его свойства и особенности. Итак, к главным преимуществам конструкции относятся:

• дешевизна исходных материалов и монтажных работ благодаря небольшим размерам;
• простота и удобство монтажа, отсутствие необходимости в сложном технологическом оборудовании и особых профессиональных навыках работников;
• стойкость к постоянным высоким нагрузкам, то есть пригодность для частного двух- или трехэтажного строительства;
• совместимость со всеми современными технологиями возведения стен;
• высокая скорость заливки бетона, позволяющая существенно сократить сроки строительства.

Тем не менее, фундаменту такого типа свойственны несколько недостатков, самыми серьезными из которых являются:

• потребность в детальном анализе грунта и проведении достаточно сложных проектных расчетов с целью определения геометрических параметров будущего фундамента;
• большая масса конструкции, которая при ошибке в расчетах будет способствовать «проседанию» здания.

Проанализировав все плюсы и минусы ленточного фундамента, можно прийти к выводу, что оптимальной сферой его применения является частное строительство на достаточно прочных, стабильных грунтах без уклона. Кроме того, такой тип фундамента может выручить в условиях ограниченного бюджета и при сжатых сроках выполнения работ.

Разновидности ленточных фундаментов

Основным критерием классификации ленточных фундаментов является их внутренняя структура. В зависимости от нее конструкции делят на три группы:

1. Монолитные фундаменты. Состоят из армирующих прутьев, заранее установленных в траншеи и скрепленных между собой, которые заливаются бетоном. Такая технология обеспечивает наибольшую прочность, надежность и долговечность сооружений.
2. Сборные. Состоят их готовых железобетонных блоков промышленного производства, соединенных цементным раствором. Из-за разнородной структуры подвержены деформациям и разрушениям в местах стыков при несоблюдении условий постройки. Главное достоинство сборного фундамента – скорость и простота монтажа.
3. Прочие. Как правило, это группа объединяет легкие ленточные фундаменты для нежилых помещений, например, кирпично-каменные, песчаные, грунтоцементные.

Особняком держатся свайно-ленточные конструкции. Обычно они выполняются по монолитной технологии, но включают, помимо прочего, глубокие литые сваи с арматурным каркасом, позволяющие удерживать фундамент на нестабильных грунтах.

Материалы и инструменты для работы

Роль основных строительных материалов, используемых при возведении опалубки, установке прутьев и заливке ленточного фундамента, играют:

• доски, в том числе маячные, продольные и необходимые для изготовления щитов опалубки;
• прутья арматуры диаметром не менее 10 мм, выбираются в соответствии с расчетными нагрузками и рисунком армирования;
• проволока, натяжные крюки и скобы, которые используются для скрепления прутьев;
• бетонный раствор, компонентами которого являются цемент, песок и щебень (пропорции составляющих даны в таблице ниже).

Набор инструментов варьируется в зависимости от планируемого объема работ. Если периметр и ширина фундамента относительно невелики, преобладают ручные инструменты, такие как:

• лопаты, заступы для земляных работ и заливки;
• металлические емкости для приготовления бетона;
• молотки, пилы и другие столярные инструменты;
• пассатижи и клещи для работы с проволокой;
• средства резки металла, например, ножовка, электролобзик, УШМ.

С ростом объема работ увеличивается и степень механизации процесса. Применяются экскаваторы, бетономешалки, портативные станки и мощный ручной электроинструмент.

Разметка ленточного фундамента и земельные работы

В отличие от свайно-винтового фундамента, ленточный прекрасно подходит для строительства  зданий с цокольными этажами, подвалами и подпольями. Однако на пучинистом грунте этот вариант окажется довольно затратным – такой вид основания лучше всего возводить на сухом грунте, который вспучивается меньше, нежели влажный. Также невыгодно будет заливать фундамент на большую глубину, а вот для небольших домов, бань и гаражей он подойдет наилучшим образом.

Поскольку на подготовку основания под постройку уходит почти третья часть от общей стоимости строительства, следует заранее разобраться, как правильно сделать ленточный фундамент. Также обязательно нужно исследовать тип грунта на участке и глубину его промерзания, чтобы понять, подходит ли вам вообще такой тип фундамента. Впоследствии исправлять свои ошибки будет намного сложнее.

Перед тем как построить ленточный фундамент, необходимо расчистить участок от лишнего мусора и приступить к его разметке. В соответствии с подготовленным проектом гаража, бани или дома необходимо нанести на земле внешние и внутренние границы будущего фундамента. Делается это с помощью подручных средств: деревянных колышков или прутьев арматуры и веревки (проволоки, прочной лески).

Необходимо нанести на земле внешние и внутренние границы будущего фундамента

Как разметить ленточный фундамент идеально ровно, чтобы не пришлось переставлять колышки с места на место:

• начните разметку с определения оси будущего здания;
• воспользовавшись отвесом, наметьте первый угол, а от него перпендикулярно натяните шнур или леску ко второму и третьему углу здания;
• затем посредством угольника определяется четвертый угол;
• проверьте все углы, измерив диагонали, — если углы совпали, можно вбить колышки и натянуть между ними леску;
• точно так же сделайте внутреннюю разметку, отступив от внешней на 40 см (оптимальная ширина фундамента).

Закончив с разметкой, изучите перепады поверхности на участке и выберите самую низкую точку. Отсюда нужно будет начинать отсчет глубины траншеи, чтобы исключить в дальнейшем разницу в высоте фундамента. Для небольшого дома достаточно будет глубины котлована около 0,4 м.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора. Только не копайте на глаз — обязательно проверяйте с помощью водяного уровня, чтобы дно траншеи было максимально ровным, такая предосторожность поможет избежать многих проблем в будущем. Не забывайте и о том, что стенки траншеи должны быть строго вертикальными.

Котлован можно вырыть собственноручно лопатой или с помощью экскаватора

Монтаж опалубки и арматуры

На дне вырытой траншеи устраивается песчаная подушка, которая не только снижает нагрузку в межсезонье на фундамент, распределяя ее на всю площадь основания, но и позволяет сэкономить строительные материалы. Насыпьте песка слоем не меньше 150 мм, выровняйте его поверхность с помощью водяного уровня и утрамбуйте, смочив водой. Поверх песчаной подушки можно насыпать слой щебня и проложить гидроизоляцию в виде рубероида или полиэтиленовой пленки для усиления прочности основания.

До того как залить ленточный фундамент, обязательно нужно будет соорудить опалубку из доступных материалов – фанеры, деревянных досок, кусков металлочерепицы и т.д. Опалубка скручивается шурупами или сбивается гвоздями, при этом шляпки гвоздей располагают внутри, чтобы потом было проще разбирать конструкцию, и стенки фундамента получились ровнее. Установленная опалубка должна выступать над поверхностью земли как минимум на 30 см. Внутри опалубки по всему периметру натяните веревку на том уровне, до которого будете заливать фундамент. Сразу позаботьтесь об отверстиях для канализационных и водопроводных труб, иначе впоследствии придется их прорубать, нарушая целостность бетонного монолита.

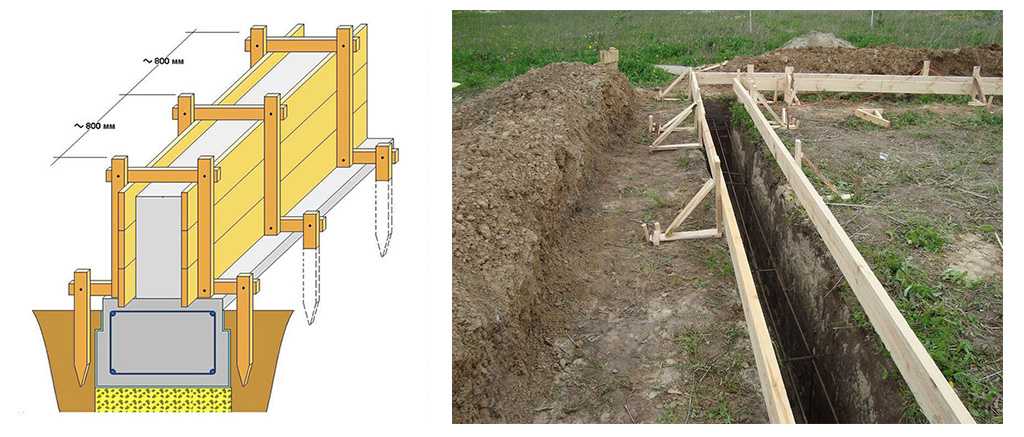

Опалубка скручивается шурупами или сбивается гвоздями

Следующим этапом будет укладка арматуры. Свяжите арматурные стержни сечением 12 мм специальной вязальной проволокой так, чтобы стороны квадратных ячеек составляли по 30  см. Сварку лучше не использовать, поскольку в местах сварки будет проявляться коррозия, а вязка проволокой вдобавок обеспечивает гибкость конструкции при движении грунта. Укладывая арматуру в траншею, проследите, чтобы со всех сторон оставался отступ по 5 см, тогда арматура окажется внутри монолита.

Заливка ленточного фундамента своими руками

Теперь разберемся, как правильно залить ленточный фундамент. Рассчитайте, сколько вам потребуется бетона, перемножив высоту, длину и ширину фундамента. Можно приготовить бетонный раствор самостоятельно, смешав 3 части песка, 5 частей щебня и одну часть цемента, разбавив водой до оптимальной консистенции. Но лучше все же использовать бетон заводского изготовления, поскольку за один раз залить приготовленный самостоятельно бетон у вас не получится, в результате образуются «холодные швы» и мостки холода, через которые впоследствии будет просачиваться вода, разрушая фундамент. Если вы будете заливать фундамент при помощи машины, убедитесь, что с любого угла опалубки есть доступ для заливки, и что раствор в машине не успел затвердеть — при необходимости разбавьте его водой.

Пошаговая инструкция по заливке:

• бетон заливается понемногу, слоями по 20 см;
• каждый залитый слой тщательно трамбуется специальными деревянными трамбовками, чтобы не допустить образование пустот в монолите;
• с этой же целью необходимо простукивать стенки опалубки;
• заливка осуществляется до уровня закрепленной веревки;
• по окончании работ поверхность залитого фундамента выравнивается мастерком, протыкается в нескольких местах арматурой (чтобы воздух мог выйти), опалубка снаружи простукивается деревянным молотком.

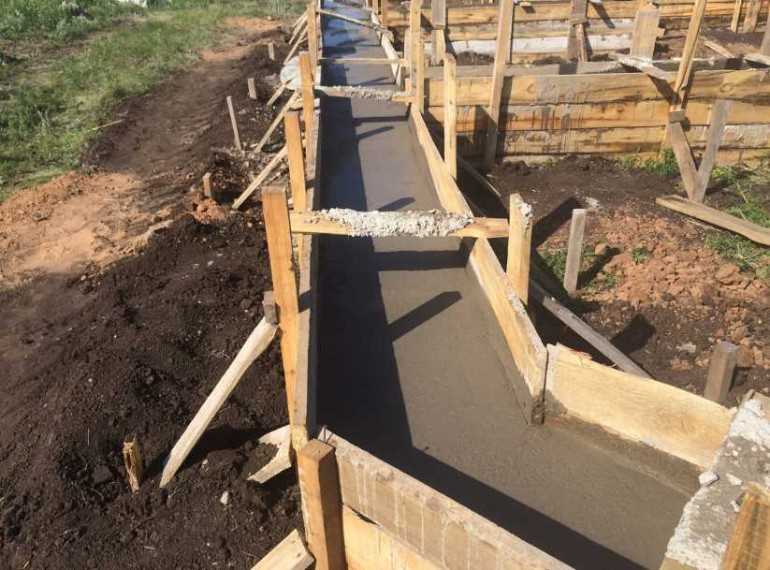

Заливка осуществляется до уровня закрепленной веревки

Итак, как делать ленточный фундамент мы разобрались, теперь остается лишь дождаться, пока он полностью подсохнет – на это может потребоваться около месяца. В это время укрывайте фундамент на ночь непромокаемыми материалами, чтобы дождем не смыло цемент с поверхности, а днем при солнечной погоде поливайте водой во избежание растрескивания верхнего слоя. Опалубку рекомендуется демонтировать не ранее, чем через две недели после заливки фундамента, а лучше через месяц.

Дальнейший уход за бетоном

После заливки важно обеспечить условия для его равномерного затвердевания, в первую очередь – необходимые показатели температуры и влажности. Комплекс направленных на это действий называют уходом за бетоном.

В первую очередь, нужно укрыть фундамент, частично изолировав его от воздействия солнечного излучения и других внешних факторов. В холодные пасмурные дни это делаю через 8-12 часов после заливки, в солнечные и ветреные дни – через 2-4 часа. Поверхность бетона засыпают опилками или песком, накрывают мешковиной или другими подобными материалами. Теперь нужно обеспечить регулярное поступление влаги, для чего фундамент поливают из шланга через распылитель каждые 1,5-3 часа в зависимости от погоды в дневное время суток и хотя бы дважды за ночь.

Обратите внимание! Если температура опустится ниже +5 градусов, увлажнение придется прекратить. В таком случае удержать влагу помогут специальные лаки и эмульсии.

Срок ухода зависит от марки использованного цемента. Для быстрозатвердевающих сортов достаточно 2-3 суток, стандартный цемент увлажняют в течение недели, а медленнозатвердевающий – до двух недель. Кроме того, необходимо учитывать конфигурацию фундамента – глубокие и широкие конструкции требуют более тщательного ухода.

Ответы на частые вопросы

Можно ли сделать подвал при ленточном фундаменте?

Ленточный фундамент можно считать лучшим вариантом для реализации проектов строительства подвала или погреба. Он имеет достаточное заглубление в грунт, чтобы выдерживать дополнительные нагрузки, при условии рытья подвала на некотором расстоянии от несущих стен.

Как правильно сделать пол при таком типе основания?

Пол в зданиях с таким фундаментом создается по методу слоеного пирога. Грунт засыпают песком, утрамбовывают и покрывают щебнем, выше располагают металлическую ячеистую стяжку, на ней – слой гидроизоляции. На гидроизоляцию настилают утеплитель и чистовые слои пола.

Видео по теме

В видеоролике показан внешний вид ленточного фундамента сложной конфигурации с несъемной опалубкой.

Оцените статью:

[Голосов: Среднее: ]

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 22 фев 2022

См.
вся история

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, обладающим достаточной несущей способностью и подходящими характеристиками осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру выше.

Ленточные фундаменты могут использоваться для большинства грунтов, но наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0015 . В других случаях может потребоваться железобетон.

Старые здания могут иметь ленточный кирпичный фундамент.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка передается под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может потребоваться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

• Фундаменты зданий
• Сплошной фундамент
• Подложка фундамента
• Свайные фундаменты
• Траншейный фундамент
• Виды земляных работ
• Несущая способность
• Кирпичный ленточный фундамент
• Утвержденный документ А
• Ступенчатый фундамент
• Насколько глубоким должен быть фундамент
• Фундаменты в фундаментах
• Типы кулисных фундаментов
• Железобетон
• Как спроектировать плитный фундамент
• Забивные сваи
• Строительные нормы и правила
• Фундамент траншейный бутовый
• Недра

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Посмотреть
  история комментариев

Ленточный фундамент или ленточный фундамент

Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размер конструкции и/или состояние грунта могут потребовать использования фундамента, который более устойчив, чем фундамент из бутового камня. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

• При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
• Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
• Если несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
• Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные

Пошаговая процедура – ​​Ленточный фундамент

• Определите положение несущих стен.
