Как делают керамзитобетон: пропорции компонентов

Керамзитобетон, несмотря на то, что он во многом уступает как в плотности, так и в прочности, обычному бетону, все же широко используется в современном строительстве. Его популярность связана, в первую очередь, с такими показателями как относительно невысокая стоимость, маленькая теплопроводность, небольшой удельный вес.

Так же нельзя не сказать о том, что соблюдая определенные пропорции, керамзитобетон с легкостью можно приготовить на строительном участке самостоятельно, не прибегая к посторонней помощи.

Содержание

• 1 Особенности применения керамзитобетона
• 2 Марка керамзитобетона и пропорции компонентов
• 3 Советы по приготовлению керамзитобетона:
• 4 Достоинства керамзитобетона
• 5 Оборудование и материалы для приготовления керамзитобетона
• 6 Пропорции керамзитобетона
• 7 Приготовление керамзитобетона
• 8 Свойства и характеристики материала
• 9 Керамзитобетон: пропорции и состав раствора
• 10 Достоинства и недостатки стяжки из керамзитобетона
• 11 Доступность технологии производства блоков
• 12 Формирование блоков из керамзитобетона
• 13 Керамзитобетон: состав и пропорции смеси для формовки блоков
• 14 Подготовка раствора
• 15 Формовка блоков и завершающий этап

Особенности применения керамзитобетона

На сегодняшний день, керамзитобетон широко используется в строительстве, в том числе и в строительстве частных домов. Но в тоже время, в силу своих особенностей, у него есть некоторые ограничения в применении.

Для того, чтобы ответить на вопрос – где можно применять керамзитобетон, а где нельзя, достаточно учесть его особенности:

Низкая теплопроводность. Благодаря ей, керамзитобетон идеально подходит для устройства стен дома, перекрытий и чернового пола. В некоторых случаях, он используется для устройства перемычек.

Сочетается практически с любыми утеплителем для стен.Небольшой удельный вес керамзитобетона, позволяет использовать его в тех местах, где большие нагрузки не допустимы.Влагопоглощение. Это скорее отрицательная сторона керамзитобетона. Из-за того, что он очень хорошо впитывает воду, его применение ограничено в открытых для осадков местах.

Обобщая все особенности, можно сказать, что использование керамзитобетона, в первую очередь, ограничено местами, куда не достают атмосферные осадки. Если попадание осадков неизбежно, то необходима хорошая гидроизоляция этого материала.

Учитывая его легкость, он прекрасно подходит для перекрытий и перемычек (с правильным армированием), где нет экстремальных нагрузок, а низкая теплопроводность позволит стенам из керамзитобетона удерживать тепло в доме в холодные времена.

Внимание! Ни в коем случае не используйте керамзитобетон, вместо обычного бетона, для устройства любого типа фундаментаниже уровня грунта, даже если больших нагрузок от стен дома не предвидится. Такой фундамент, даже с хорошей гидроизоляцией, надежным не назовешь.

Ну а что касается плюсов и минусов керамзитобетонакак строительного материала, так это тема отдельной статьи.

Марка керамзитобетона и пропорции компонентов

Основным отличием керамзитобетона от обычного бетона только в заполнителе, вместо щебня или гравия используется керамзит. В остальном – состав бетона и пропорции мало чем отличаются.

Керамзитобетон состоит из воды, цемента, песка и керамзита. Иногда целесообразны различные добавки, чаще всего добавляют пластификатор, для придания бетону пластичности, во время работы с ним.

От того, в каких пропорциях смешиваются эти материалы, полностью зависит его конечная прочность и марка.

На плотность керамзитобетона также влияет фракция керамзита. Керамзит большой фракции используется для марок с небольшой плотностью и, как правило, используется в основном как теплоизолятор. Керамзит мелкой фракции (также бывает дробленый керамзит – самый мелкий), используется для несущих и самонесущих конструкций, так же из него делают керамзитобетонные блоки марки М50, М75, М100 различных размеров, как для несущих стен, так и для перегородок.

Чем меньше фракция керамзита, тем плотнее и тяжелее будет конечный бетон, и в тоже время значительно уменьшаться его теплоизолирующие свойства. Поэтому нередко применяют керамзит смешанной фракции, таким образом, получая золотую середину – и не очень тяжелый и с хорошей теплоизоляцией керамзитобетон.

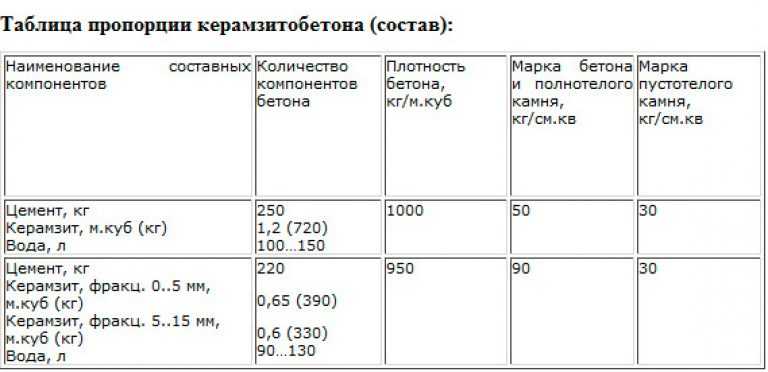

Часто используемые пропорции, для приготовления керамзитобетона из цемента М400, в строительстве частных домов:

ЦементПесокКерамзитВодаПластификатор1 ведро3-4 ведра4-5 ведер1,5 ведра(примерно)по инструкциик пластификатору

Пропорция добавляемого керамзита зависит от его фракции, чем меньше фракция, тем больше керамзита можно добавить и, соответственно, плотнее бетон получится в итоге.

В качестве пластификатора очень часто используют жидкое мыло. Его пропорции таковы: на ведро цемента добавляют 2-3 крышечки 5 литровой пластиковой бутылки. Если мерять стаканчиками, то примерно 50 – 100 грамм.

Вода добавляется «по вкусу». Керамзитобетон должен быть текучим и вязким одновременно. Беря его совковой лопатой, на лопате должна оставаться «горка», если «горка» растекается, то бетон слишком жидкий.

Как я уже неоднократно говорил, вода может присутствовать как в песке, так и в самом керамзите, поэтому сказать точно, сколько воды необходимо на ведро цемента М400, никто сказать не сможет, определяется опытным путем.

Внимание! Если переборщить с водой, то весь керамзит, в процессе устройства керамзитобетона, будет «всплывать», а песчано-цементная смесь – оседать на дно, тем самым образую неоднородную массу.

Советы по приготовлению керамзитобетона:

Для приготовления керамзитобетона используйте «мытый» песок, он улучшит его усадку и увеличит конечную прочность, по сравнению с природным. Чтобы приготовить качественный бетон, необходимо использовать бетономешалку. Вручную, хоть и возможно, но очень трудно его хорошо вымесить.Используя бетономешалку, необходимо соблюдать очередность подачи ведер с материалом: сначала вода, затем цемент, песок, и только когда все это хорошо перемешается образуя однородную массу, добавляют керамзит.Замешивая керамзитобетон в ванной с помощью лопат, очередность не так важна, но все равно, пока хорошо не перемешается цементно-песчаная смесь с водой, керамзит добавлять не следует.Не забывайте использовать арматуру, которая значительно увеличит значение прочности на разрыв керамзитобетона. Допускается применение стеклопластиковой арматуры.

Керамзитобетон– один из видов легких бетонов, широко применяемый при строительстве жилых и гражданских объектов. Керамзитобетон изготавливают из доступных, недорогих и экологически чистых компонентов.

Достоинства керамзитобетона

Керамзитобетон обладает рядом достоинств:

небольшой вес;высокая прочность;низкая тепло и звуко-проницаемость;экологическая чистота – из бетона нет выделений вредных для человека веществ;устойчив к воздействиям температуры и влажности;химически и биологически стоек.

Оборудование и материалы для приготовления керамзитобетона

В том случае, если вам потребуется самостоятельно приготовить керамзитобетон, нужны будут следующие материалы и инструменты:

Электрическая бетономешалка, объемом не менее 0,2 м3;Емкость, например корыто, для готового бетона;Цемент, марка не менее 400;Керамзит с диаметром зерен 5 – 10 мм;Песок средней крупности, мытый;Пластификатор, например, мыло или порошок.

Пропорции керамзитобетона

Для приготовления керамзитобетона с высокими эксплуатационными свойствами, необходимо тщательно соблюдать пропорции компонентов, входящих в его состав. Средние цифры пропорции компонентов керамзитобетона следующие: цемент – 1 часть, керамзит – 8 частей, песок – 3 части. В такую смесь добавляем воду – 0,25 – 0,3 м3 на 1 м3 готового бетона и пластификатор – 50 – 60 мл на 0,2 м3 готового продукта.

Для приготовления бетона с более высокой прочностью необходимо применить керамзит большей фракции и увеличить количество цемента.

Приготовление керамзитобетона

Применяются два способа приготовления керамзитобетона: сухой и мокрый.

Сухой способ. Сухие компоненты засыпают в бетономешалку, тщательно смешивают и заливают водой, затем добавляют пластификатор.

Влажный способ. Готовят цементный раствор из цемента, песка и воды, затем в него добавляют керамзит.

При правильно выбранном соотношении компонентов бетона, его консистенция напоминает густую сметану. В случае, если бетон жидкий, необходимо некоторое время подождать, затем приступить к укладке готового бетона.

Правильно приготовленный керамзитобетон позволит полностью использовать все достоинства составляющих его компонентов.

Керамзитовый гравий получил широкое распространение в строительстве благодаря надежности сформированных из него конструкций. Строительные формы и конструкции способны простоять десятки лет без потери физических и эстетических характеристик. Композиция цементного раствора и керамзита относится к легкой группе бетонов.

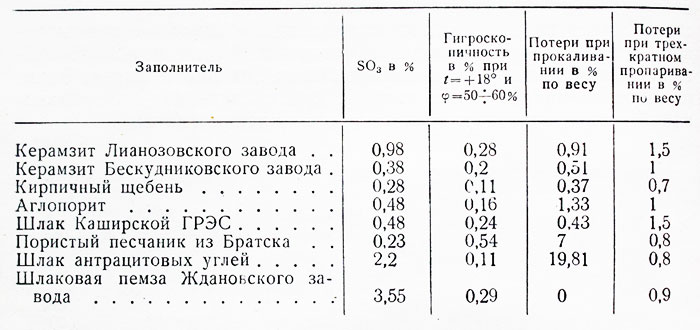

Состав керамзитобетона содержит крупный заполнитель керамзит, мелкий заполнитель песок и цемент в качестве вяжущего компонента. Кроме цемента, для связки могут использовать строительный гипс. Рассмотрим подробно, что собой представляет керамзитобетон, пропорции для смесей различной плотности, область применения и характеристики строительного материала.

Свойства и характеристики материала

Визуально керамзитобетон имеет пористую структуру, размер пор зависит от режима обжига основного заполнителя. Различают три степени пористости бетона: крупнопористый, поризованный и плотный. На эксплуатационные характеристики конструкций и построек оказывает значительное влияние однородность структуры бетона.

Нормативная прочность керамзитобетона определяется пропорцией керамзитового гравия мелкой и крупной фракций. Применение керамзитобетона как основного элемента строительных форм требует дополнительного армирования, с целью повышения прочности конструкций установку бетонных элементов сопровождают крепежом арматуры. Основная роль керамзитобетона – формирование ограждающего теплоизоляционного слоя в многослойных конструкциях.

Прочность и физические характеристики керамзитобетона зависят от соотношения компонентов. Следует учитывать, что пропорции керамзитобетона для пола и пропорции смеси для изготовления строительных блоков различны.

Керамзитобетон: пропорции и состав раствора

В качестве перекрытий при возведении зданий долгое время использовали железобетонные плиты,сегодня эта технология не актуальна. Железобетонные перекрытия обладают существенным недостатком – низкой теплоизоляцией. Материалом, способным успешно выдерживать нагрузки и при этом обеспечивать комфортные условия пребывания в помещении, является керамзитобетон, который применяется в виде стяжки.

Выполняя укладку стяжки, нужно обращать внимание на тип поверхности, от которого зависит ее состав. Оптимальные пропорции керамзитобетона для стяжки: высота 30 мм на 1м2 требует 40 кг смеси пескобетонаМ300 и 35 кг керамзитового гравия.

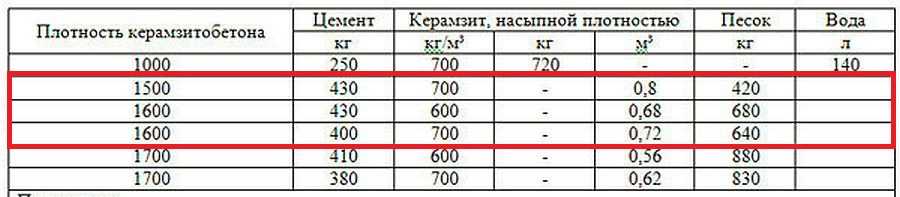

Керамзитобетон: пропорции для стяжки в зависимости от расчетного значения плотности на 1м3

Значение плотностиКерамзит, плотность насыпнаяЦементПесокВодакг/м3кгм3кгкгл1000700720-250-1401500700-0,8430420-1600700-0,72400640-1600600-0,68430680-1700700-0,62380830-1700600-0,56410880-

Для приготовления бетонной смеси в подходящую емкость загружают керамзит, после чего заливают водой (небольшое количество).

После растворения пористой структуры гранул в емкость загружаются связующие компоненты – цемент и пескобетон. Все перемешивается строительным миксером до густой консистенции. Смешивание раствора прекращается после того, как керамзит приобретает цвет цемента.

Достоинства и недостатки стяжки из керамзитобетона

Зачастую керамзитобетонная стяжкаприменяется при необходимости повышения уровня пола в помещении. Сформированная поверхность обладает высокой прочностью, устойчива к воздействию влаги, не пропускает воздух. Преимущества стяжки из керамзитобетона:

затраты на нее зависят от площади и толщины покрытия;доступная технология монтажа и продолжительный срок эксплуатации;возможность корректирования плоскости, устранение перепадов и неровностей;абсолютная совместимость со всеми видами напольных покрытий;высокая степень влагостойкости и огнестойкости, звукоизоляция;стойкость к биологическому и химическому воздействию;в таком процессе, как приготовление керамзитобетона, пропорции регулируют плотность;экологическая чистота.

Стяжка из керамзитобетона обладает недостатками:

укладка сопровождается значительным подъемом уровня пола;после высыхания требуется шлифовка поверхности.

Доступность технологии производства блоков

При возведении небольшой жилой или хозяйственной постройки на даче или приусадебном участке хозяева часто отдают предпочтение строительным блокам из керамзитобетона.

Они также используются для строительства домов, возводимых в областях с низкими несущими способностями грунта. Причина выбора заключается в высоких эксплуатационных качествах материала и доступной технологии производства блоков. Их можно изготавливать самостоятельно на приусадебном участке без применения технологического оборудования.

Формирование блоков из керамзитобетона

Керамзитобетонные блокибывают двух видов: пустотелые и полнотелые.

Вне зависимости от формы блоков основой является керамзитовый гравий. Блоки, форма которых не имеет пустот, применяются для укладки фундаментов и облицовки наружных стен. Пустотелые блоки широко используются как звукоизоляционный и теплоизоляционный ограждающий слой внутренних стен здания.

За счет применения пористых блоков повышаются несущие характеристики фундамента и стен здания. Однако главное преимущество использования керамзитобетона в строительстве определяется экономичностью возводимых конструкций. За счет пористости структуры достигается снижение расходов сырья и малый вес конструкционных элементов.

Керамзитобетон: состав и пропорции смеси для формовки блоков

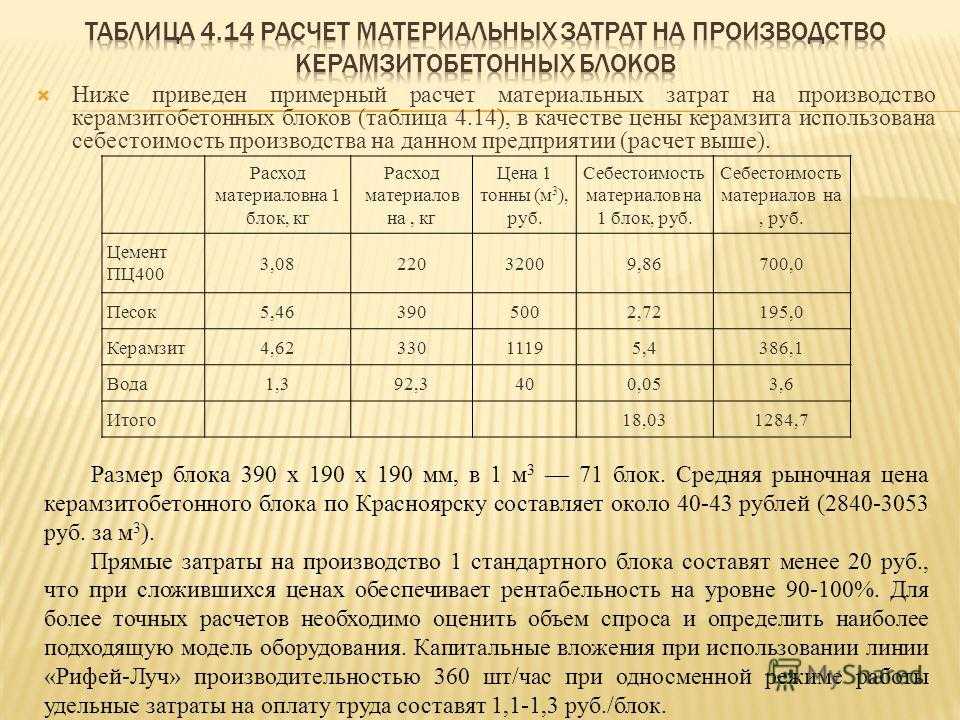

Керамзитобетонные блоки в своем составе содержат керамзит, цемент, песок мелкой фракции и иные добавки.

Иными словами, смесь содержит связующие компоненты и керамзит. В качестве добавок, повышающих физические свойства строительных блоков, можно использовать смолу древесную омыленную (СДО) для повышения устойчивости к низким температурам. Чтобы повысить степень связывания, добавляют порошок технического лингносульфоната (ЛСТП).

Подготовка раствора

Связующей основой смеси для формирования фактурного слоя является шлакоцемент (ШПЦ) или цемент марки М400 (портландцемент). Следует учитывать, что марка цемента не может быть меньше М400. Далее добавляется керамзит и песок мелкой фракции.

Изготавливаем керамзитобетон своими руками, пропорции смеси: 1 (цемент), 8 (керамзитовый гравий)и 3 (песок).

Этот состав даст оптимальные характеристики будущего строительного материала. Чтобы изготовить керамзитобетон, пропорции на 1м3 должны быть такими: 230-250 литров воды. Для придания пластичности бетону можно воспользоваться народным методом: в процессе смешивания компонентов добавить чайную ложку стирального порошка.

Смешивание всех компонентов должно выполняться в бетономешалке, последовательность действий следующая: в барабан загружаются и смешиваются сыпучие компоненты, далее постепенно добавляется вода до получения однородной массы, напоминающей по консистенции пластилин.

Формовка блоков и завершающий этап

На месте для формовки блоков устанавливают поддон, на котором размещают опалубку. В процессе высыхания блоков недопустимо прямое попадание на них влаги и прямых солнечных лучей, с этой целью устанавливается навес.

Перед закладкой раствора внутренние стенки форм обильно обмазываются машинным маслом, а основа посыпается песком. Существуют стандартные размеры блоков,изготовленных из керамзитобетона: 190×190×140, а также 390×190×140 мм. Стандартных габаритов следует придерживаться, но для небольшого дачного строительства размеры можно менять на свое усмотрение.

После завершения всех подготовительных этапов формы наполняются раствором.

Смесь утрамбовывается для устранения пустот до появления цементного молока. Поверхности блоков выравниваются мастерком. Формы разбираются по истечении суток с момента закладки раствора, сами блоки при этом не сдвигаются до полного затвердевания.

Период высыхания длится до 25-28 суток в зависимости от климатических факторов. Процесс высыхания не должен стимулироваться искусственно и проходить в короткий срок, быстрая потеря влаги может стать причиной растрескивания и утраты прочности блоков.

Произведенные в домашних условиях блоки из керамзитобетона, при условии соблюдения всех указанных правил, не уступают блокам, произведенным в условиях промышленного технологического участка.

Источники:

• postroj-sam.ru
• keramzitt.ru
• fb.ru

пропорции, как подобрать состав для стен и перекрытий дома

Керамзитобетон – это стройматериал с небольшим удельным весом. Он характеризуется низкой теплопроводностью. От размеров керамзитового сырья зависит то, насколько будут плотными и структурными готовые блоки.

Содержание

1. Строительство дома из монолитного керамзитобетона
2. Как самостоятельно приготовить состав для заливки?
3. Одинаковый ли состав используется для стены и перекрытий?
4. Технология приготовления раствора
5. Как изготовить материал самостоятельно: пропорции, компоненты
6. Изготовление опалубки и заливка
7. Отделка интерьера и фасада из монолита
8. Минеральная
9. Цементная
10. Гипсовая
11. Акриловая
12. Силикатная

Строительство дома из монолитного керамзитобетона

Керамзитобетонные блоки можно применять для возведения частных домов. Он имеет высокое водопоглощение, поэтому его рекомендовано использовать в сухом климате или применять гидроизоляцию. Бетон устойчив к распространению плесени и грибков. Он имеет низкую теплопроводность, поэтому в здание зимой не проникает холод, а летом – тепло. Блоки из керамзита не разгрызают грызуны и насекомые.

Как самостоятельно приготовить состав для заливки?

Керамзитобетон пропорции имеет такие же, как и обычный бетон. Керамзит заменяет щебень или гравий при изготовлении стройматериалов. Материал бывает разный по форме, от размера зависит плотность готовых плит. Если строится дом из монолитного керамзитобетона, то используют керамзит больших размеров.

При добавлении мелкофракционного керамзита повышается удельный вес стройматериала.

Для приготовления состава для стен из керамзитобетона используют бетономешалку. Чтобы повысить эластичность смеси, добавляют кварцевый песок.

Одинаковый ли состав используется для стены и перекрытий?

Монолитные стены из керамзитобетона строят из смеси цемента марки М400, керамзитового песка и керамзита, соотношение которых указано в таблице.

Таблица 1. Приготовление раствора для стен (соотношение)

Перекрытие должно выдерживать большие нагрузки, поэтому соотношение компонентов меняется. Пропорции плит перекрытия панельного дома из керамзитобетона указаны в таблице:

Разница между стеновыми блоками и материала для перегородок заключается в соотношении и количестве используемых компонентов. Стеновые блоки толще перегородок, так как на них приходится большая нагрузка.

Технология приготовления раствора

При необходимости увеличить керамзитобетонные блоки на разрыв рекомендовано делать армирование с использованием металлической проволоки. В емкость заливается вода, засыпается цемент и пластификатор. После перемешивания смеси в нее добавляется керамзит. Смесь готовится 7 минут.

Готовый раствор заливают в формы, которые изготавливают самостоятельно или приобретают на строительном рынке. Для трамбовки смеси применяют вибростанок. На завершающем этапе керамзитобетонные блоки просушиваются. Заливка стен керамзитобетоном своими руками проводится из мелкофракционного материала.

Как изготовить материал самостоятельно: пропорции, компоненты

Прочность стройматериала и марка зависят от того, из каких пропорций делали бетонный блок. Если приходится готовить материал для стен, то добавляется керамзит в большом количестве, который создает пустоты, что обеспечивает улучшение теплоизолирующих свойств. Если на пол будут устанавливаться перегородки, то стяжка должна иметь высокую плотность.

Пропорции керамзита для стен и полов зависят от размеров. Для получения плотной бетонной смеси берут маленький керамзит.

Состав и пропорции керамзитобетона, из которого строится перегородка или пол, следующие:

• 1 куб цемента;
• 3-4 куб песка;
• 5 куб воды;
• 4-5 куба керамзита;
• Пластификатор.

Пропорции бетона из керамзита требуют применять пластификатор в виде жидкого мыла. На одно ведро цемента полагается от 50 до 100 грамм пластификатора.

Изготовление опалубки и заливка

Для монолита из керамзитобетона нужно предварительно соорудить опалубку из влагостойкой фанеры, которая имеет толщину более 10 миллиметров. Чтобы создать ребра жесткости в опалубке, берутся доски, размерами 180х40 миллиметров. Для фиксации досок и фанеры применяются стяжки и струбцины. В качестве гидроизоляции применяют пленку или краску. Минус второго варианта заключается в его высокой стоимости.

Чтобы стены были ровными, вертикально устанавливают доски для опоры. Строительный уровень поможет выставить их ровно. Если здание строится в сейсмически безопасном регионе, то дополнительные опоры не устанавливаются. Влагоустойчивость монолитного керамзитобетонного дома обеспечивается, если готовить состав из керамзитового гравия без песка.

Армированный керамзитобетон производится с применением арматуры, которая имеет диаметр 10-12 миллиметров. Заливка проводится с использованием железобетонного армопояса над каждым этажом, который имеет ширину 1/3 стены. Это перемычки, которые устанавливаются над оконными проемами. После заливки керамзитобетона его оставляют на 5-10 дней для высыхания.

Отделка интерьера и фасада из монолита

Для отделки керамзитобетонных стен применяют штукатурку или навесные фасады. Особенности подбора зависят от финансовых возможностей и предпочтений человека. Штукатурка керамзитобетонных стен проводится смесями, которые имеют акриловую, цементную, гипсовую, минеральную, силикатную основу. Все стройматериалы обладают своими преимуществами и недостатками.

Минеральная

Смеси с минеральной основой – это доступный материал, который в зависимости от используемого вяжущего компонента бывают гипсовыми и цементно-песчаными. Они характеризуются:

• Устойчивостью к влиянию влаги;
• Прочностью;
• Высокой адгезией.

Цементная

Штукатурка на цементной основе применяется для отделки стен из керамзитобетона внутри и снаружи помещений.

Цементная штукатурка обладает большим весом, поэтому дает дополнительную нагрузку на стены.

Гипсовая

Такая штукатурка характеризуется небольшим весом, прочностью, а также отличными теплоизоляционными свойствами. После гипсовой штукатурки проводится покраска стен. За счет высокой паропроницаемости обеспечивается оптимальный микроклимат в помещении. Благодаря пластичности стройматериала провести отделку может малоопытный мастер.

К недостаткам гипсовой штукатурки относятся небольшой уровень сцепления с керамзитобетоном и низкая влагоустойчивость.

Акриловая

Основным компонентом акриловой штукатурки является акрил или поливинил. Материал обладает:

• Прочностью;
• Долговечностью;
• Экологичностью;
• Паропроницаемостью.

Акриловая штукатурка имеет хорошую адгезию к керамзитобетону, устойчива к колебаниям температуры. Она обладает эстетичными свойствами, поэтому широко применяется для отделки помещений. Хорошая пластичность позволяет использовать стройматериал сразу же после возведения дома. Акриловую штукатурку можно предварительно колеровать, что позволяет воплощать различные дизайнерские идеи.

Силикатная

Смеси на силикатной основе относят к высокопрочным отделочным материалам, которые устойчивы к перепаду температур, ультрафиолету, ветру. Стройматериал служит 30 лет. Перед оштукатуриванием поверхности на стены наносят специальную силикатную грунтовку. Раствор быстро высыхает, поэтому его наносят сразу же после приготовления.

Недостатком силикатной штукатурки является сложность ее колеровки. Отделку силикатными смесями рекомендовано доверить специалистам.

Приготовление керамзитобетона своими руками – это процесс, который может выполнить начинающий строитель. Для этого строго соблюдают пропорции керамзитобетона для стен и полов, что обеспечит стойкость к ударам, растрескиванию и т. д.

Армированный цементобетон | Керамзитовый заполнитель

Армированный цементобетон | Керамзитовый заполнитель

Большое спасибо за посещение нашего сайта.

Щелкните здесь , чтобы загрузить брошюры о продуктах.

Нажмите здесь , чтобы посмотреть видео о продукте.

Благодарим вас за регистрацию и подписку на нашу рассылку новостей. Вы должны подтвердить свой адрес электронной почты, прежде чем мы сможем отправлять вам обновления.

Пожалуйста проверьте вашу электронную почту и следуйте инструкциям.

Мы уважаем вашу конфиденциальность. Ваша информация в безопасности и никогда не будет передана.

Армированный цементобетон (RCC) применение заполнителя из керамзита (ECA) или легкого заполнителя из керамзита (LECA)

• Дом
• Блоги

Армированный цементобетон (RCC) применение керамзитобетона (ECA) или легкого керамзитобетона (LECA)

2018-05-14 00:55:14

• Эта презентация должна показать важность использования Керамзитовый заполнитель (ECA) в армированном цементном бетоне.
• Исследование было проведено в Исследовательском центре строительства и жилищного строительства, который является исследовательским центром Министерства жилищного строительства Ирана.
• Наиболее важным способом строительства зданий из армированного цементобетона является использование керамзитобетона. Этот тип бетона был открыт в 1917 году.
• В разных странах мира легкие заполнители выпускались и назывались по-разному и все чаще обращали на себя внимание. В Иране этот заполнитель называется LECA или промышленный заполнитель. LECA — это сокращенная форма легкого керамзитобетона 9.0019
• Мы определим прочность на сжатие для железобетона из керамзитобетона (ECA), отметив при этом передовую технологию производства железобетона.
• В ходе проведенного исследования было обнаружено, что при использовании керамзитобетона (ECA) при строительстве железобетонных конструкций конструкции имеют следующие свойства:?

1. Высокая прочность на сжатие
2. Высокая прочность на растяжение
3. Низкая прочность сцепления арматуры с бетоном
4. Высокая износостойкость
5. Устойчивость к замораживанию и оттаиванию
6. Высокая химическая стойкость
7. Уменьшение или отсутствие усадки при высыхании
8. Отличные тепловые и акустические свойства.

• Керамзитовый заполнитель (ЭКА) Армированный цементобетон, как и обычный, можно приготовить путем смешивания заполнителя (ЭКА или ЭКА и песка), цемента и воды.
• В железобетоне из керамзитобетона (ECA) вместо обычных заполнителей используется заполнитель ECA или ECA и обычный песок. Нагревание увлажненного и сформированного глинистого грунта при температуре 1200–1300 градусов по Цельсию в печи приводит к образованию заполнителя ЭКА.
• В процессе нагрева газы образуются, конденсируются, выделяются из заполнителя и в конечном итоге образуют пустоты внутри заполнителя.
• Производство керамзитобетона (ЭКА) осуществляется различными способами. В Индии их производят путем расширения влажной глинистой почвы во вращающейся печи.
• Замена легкого мелкого заполнителя обычным песком повышает прочность получаемого бетона. Это увеличение прочности заметно по следующей причине:
  — Водопоглощение в легких мелких заполнителях с угловатой и шероховатой поверхностью больше, чем в обычном мелком заполнителе с круглой и гладкой поверхностью.
• Результаты, полученные в ходе этого исследования, показывают, что изготовление армированных строительных компонентов из легкого бетона на основе керамзитобетона (ECA) возможно
• На самом деле более экономично использовать армированный цементобетон из керамзитобетона (ECA), а не обычный железобетон при строительстве зданий, поскольку меньший вес здания также включает: в размерах фундамента
• С увеличением плотности железобетона из керамзитобетона (ECA) его прочность становится выше; этот тип бетона используется для подпорных стен, наклонных дренажных и термостойких элементов с низкой плотностью (400-1000 кг/м3), ненесущих элементов со средней плотностью (1000-1300 кг/м3) и несущих конструкций с высокая плотность (1300-1800 кг/м3).
• Армированные конструкционные элементы, изготовленные из бетона из керамзитобетона (ECA), использовались в Америке в течение последних пятидесяти лет.

Армированный бетон из керамзитобетона

• (ECA) с прочностью на сжатие выше 70,3 кг/см2 считается пригодным для использования в строительстве зданий. Армированный бетон из керамзитобетона (ECA) по сравнению с другими легкими бетонами обладает очень высоким отношением прочности к плотности.
• Легкий железобетон можно использовать при изготовлении элементов конструкций и сэкономить средства, в частности, в:
  — Высотное строительство
  — Строительство на малопрочном грунте
  — Там, где недостаточно месторождений крупного заполнителя.
• Армированный бетон

  Керамзитобетон (ECA) может использоваться также вместо обычного бетона при строительстве:
  — Литейный бетон для изготовления: мостов, зданий, дорог.
  — Предварительное литье: балки, стены разных размеров, панели пола и крыши и другие конструкционные элементы.
  — Производство: пустотелых и полнотелых блоков несущих и ненесущих узлов.

— Гаутам

Мы будем рады услышать от вас!
Получите предложение без обязательств!

Механические свойства легкого бетона с использованием легкого керамзитобетона

Авторы: Абхишек Кумар Сингх, Р. Ниведа, Ашиш Ананд, Аджай Ядав, Дивакар Кумар, Гаурав Верма

Ссылка DOI: https://doi.org/10.22214/ijraset.2022.43168

Сертификат:
Посмотреть сертификат

Abstract

В этом исследовании изучается влияние частичной замены крупного заполнителя легким крупнозернистым материалом (LECA). Во многих аспектах LECA отражает свойства крупного заполнителя. Поскольку собственный вес составляет большую часть общей нагрузки, прикладываемой к конструкции, LECA используется в бетоне для снижения потребности в крупнозернистом заполнителе и при проектировании бетонных зданий. Это имеет решающее значение в таких обстоятельствах, как бедные почвы и высокие конструкции. Он также предлагает значительные преимущества с точки зрения снижения плотности бетона, что повышает производительность труда. Легкий бетон имеет меньшую плотность, чем стандартный бетон, и обеспечивает лучшую теплоизоляцию. Основная цель этого исследования — изучить весовые и прочностные характеристики бетона, такие как кубическая прочность на сжатие, разделенные цилиндры прочности на растяжение и прочность на изгиб легкого бетона по сравнению с обычным бетоном путем замены натуральных заполнителей LECA на 25%, 50%. , 75% и 100% соответственно. Уже более двух тысячелетий легкие заполнители успешно используются.

Введение

I. ВВЕДЕНИЕ

Бетон является наиболее широко используемым строительным материалом в мировом строительном секторе. Большой собственный вес бетона является одним из недостатков традиционного бетона. Плотность рядового бетона колеблется от 2200 до 2600 кг/м3. Из-за большого собственного веса он требует больших несущих частей и фундаментов, что делает его неэкономичным материалом. В прошлом проводились эксперименты по снижению собственного веса бетона с целью улучшения его конструкционной приспособляемости. В результате появился легкий бетон с плотностью от 300 кг/м3 до 1850 кг/м3. В последние годы популярность легкого бетона возросла благодаря многочисленным преимуществам, которые он дает по сравнению с традиционным бетоном. Легкий бетон имеет ряд преимуществ, в том числе снижение статической нагрузки, увеличение темпов строительства и снижение затрат на погрузочно-разгрузочные работы. Сравнительно низкая теплопроводность и сильная звукоизоляция — еще две ключевые характеристики легкого бетона. Существует три основных метода производства легкого бетона. путем замены традиционного минерального заполнителя легким заполнителем. Добавление газа или пузырьков воздуха в раствор. Это называется «газобетон». Не включая песчаную фракцию в заполнитель. Этот тип бетона известен как бетон без мелких частиц. В результате они редко используются в производстве легкого бетона. Пемза, диатомит, шлак, вулканический пепел, опилки и рисовая шелуха являются одними из естественных легких заполнителей, причем обычно используется только пемза.

II. ОБЗОР ЛИТЕРАТУРЫ

Томас Таму и его коллеги [9], Чтобы исследовать качества легкого бетона, такие как прочность на сжатие и растяжение. Гранулы пенополистирола используются в качестве частичной замены крупных заполнителей в количестве 5, 10, 15, 20, 25 и 30%. Прочность бетона на сжатие и растяжение снижается по мере увеличения количества гранул пенополистирола в смеси. Неструктурное использование включает стеновые панели, перегородки и т.п.

В.Хонсари, Э.Эслами и Ах.Анвари [4]. Свойства вспученного перлитового заполнителя (EPA) включают чрезвычайно низкую объемную плотность, высокую яркость, высокое поглощение, низкую тепло- и акустическую проводимость и негорючесть. Результаты испытаний стальной фибры выявили линейную зависимость между прочностью на сжатие и прочностью на раскалывание-растяжение.

Mahyar Arabani et al. [10], Легкий керамзитобетонный заполнитель (LECA) использовался в качестве мелкого заполнителя для улучшения механических характеристик пористого асфальта. Для проведения эксперимента в этом исследовании использовались три различные комбинации каменного материала и LECA (0, 10 и 20% LECA). Результаты испытаний на восприимчивость к влаге показали, что добавление LECA к пористой асфальтобетонной смеси может улучшить устойчивость смеси к повреждению влагой.

Sivakumar и B.Kameshwari [8], Экспериментальное исследование бетонной смеси M20 проводится путем замены цемента золой-уносом, мелкого заполнителя зольным остатком и крупного заполнителя легким керамзитовым заполнителем (LECA) в пропорции 5%, 10%, 15%, 20%, 25%, 30% и 35%. Результаты показывают, что замена 5% цемента летучей золой, мелкого заполнителя зольным остатком и крупного заполнителя легким керамзитобетонным заполнителем (LECA) дала удовлетворительные результаты прочности на сжатие.

Пол, Сачин Ганеш Бабу [7], В этом исследовании (LECA) исследуются механические характеристики легкого геополимерного бетона, полученного путем замены обычного крупного заполнителя легким заполнителем из керамзита. Однако структурное применение LECA с плотностью 1700 кг/м3 было ограничено 60% заменой крупного заполнителя. Как прочность на растяжение, так и прочность на изгиб снизились примерно на 35 процентов, когда крупный заполнитель был заменен на LECA на 40 процентов, хотя они все еще находились в пределах структурных ограничений.

III. МАТЕРИАЛЫ И МЕТОДОЛОГИЯ

A. Цемент

Был использован «обычный портландцемент» (OPC) (марка 43), который имел 34-процентную нормальную консистенцию и соответствовал IS: 8112-1989. Цемент имеет удельный вес (SG) 3,14 и модуль крупности 4% соответственно.

B. Крупный заполнитель

В качестве грубого материала использовался «щебень», соответствующий IS 383 – 1987. Были определены физические параметры, а также значения насыпной плотности в свободном и уплотненном состоянии крупных заполнителей, которые составили 4,417 кг и 4. 905кг соответственно тоже определялись. Установлено, что удельный вес составляет 2,74

C. Мелкий заполнитель

На протяжении всего эксперимента «в качестве мелкого заполнителя использовался обычный речной песок», который соответствовал классификации «зона III». Проведением испытаний по ГОСТ 2386(часть-1)-1963 можно определить качества песка. Значение удельного веса – 2,65.

D. Легкий керамзитовый заполнитель (LECA)

«LECA» размером 10-20 мм. Насыпная плотность применяемого легкого керамзитобетона составляет от 300 до 750 кг/м3, водопоглощение от 18 до 20% от крупности. Удельный вес леки составляет 0,60.

E. Вода

Поскольку вода активно участвует в химических реакциях с цементом, она является важным компонентом бетона. Бетонная смесь была приготовлена ​​с использованием чистой питьевой воды, соответствующей стандартам IS 456 – 2000.

F. Летучая зола

Летучая зола представляет собой мелкодисперсный остаток, образующийся при сжигании пылевидного угля, который уносится выхлопными газами из камеры сгорания. Летучая зола с низким содержанием кальция (класс F по ASTM) была закуплена на тепловой электростанции для данного исследования. Летучая зола имеет удельный вес 2,36 и крупность 4%.

G. Расчет бетонной смеси

Марка «М25» с расчетной смесью по ИС 456-2000. Для бетонной смеси объемом 1 м3 используйте весовую пропорцию и соотношение «вода-цемент» «0,45». Соотношение смеси, полученное для обычного бетона марки М25 и 100-процентного легкого бетона, составляло 1:1,37:2,6 и 1:1,37:0,49 соответственно. Процент 25%, 50%, 75 и 100%. Процент летучей золы 20% использовался в качестве частичной замены цементного бетона и частичной замены природного крупного заполнителя.

H. Литье и испытания

При этом LECA был заменен натуральным заполнителем на 25, 50, 75 и 100 процентов. Для определения затвердевших свойств бетона кубы и цилиндры были сформированы для каждого процента замены LECA в виде крупного заполнителя. Для каждой доли свежего бетона проводится испытание на осадку. Окончательная прочность куба и цилиндра измеряется через 7 и 28 дней отверждения. Затем рассчитываются средние значения прочности на сжатие и растяжение для каждой фракции смеси, которые объясняются в окончательном результате. Кроме того, для количественной оценки прочности, увеличенной по сравнению с обычным бетоном, прочность бетона с легким заполнителем сравнивается с прочностью обычного бетона.

IV. РЕЗУЛЬТАТЫ

A. Прочность на сжатие

Гистограмма отображает прочность на сжатие обычного бетона и бетона с легким заполнителем с использованием LECA для различных марок. Результаты прочности на сжатие составляют 24,64 Н/мм2, 22,04 Н/мм2 и снижение прочности на 14,44% и 23,47%, где для LECA25 и LECA50 соответственно эти проценты замены относятся к легкому бетону с плотностью от 1100 до 2100 кг/м3. Эта смесь также может быть использована для строительства конструкций. Замечено, что бетон, изготовленный с заполнителями LECA, маргинален по сравнению с обычным бетоном.

B. Прочность на растяжение при разделении

Результаты прочности при растяжении при разделении 2,20 Н/мм2, 1,90 Н/мм2. Прочность на разрыв при разделении снизилась на 22,26% и 32,86% при замене 25% и 50% LECA соответственно.

C. Плотность

В таблице 1 показаны плотности обычного бетона и бетона с легким заполнителем с использованием LECA. Разница в плотности оценивается примерно в 1250 кг/м3.

D. Удобообрабатываемость

Удобоукладываемость бетона с легким заполнителем с LECA была измерена с использованием обычного испытательного прибора с осадкой конуса. Подробная информация о результатах представлена ​​в Таблице 2.

Заключение

LECA (легкие керамзитовые заполнители) представляют собой тип изготовленного легкого заполнителя, который имеет широкий спектр применения и стал хорошо известным материалом в проекты гражданского строительства. LECA обладает уникальными свойствами, которые делают его отличным конструкционным и геотехническим материалом. LECA используется для строительства легких бетонных зданий, легких насыпных, дренажных и изоляционных материалов для насыпей автомобильных и железных дорог и других транспортных зон, а также легкой обратной засыпки для подпорных стен и в качестве фундамента для сооружений и сельскохозяйственных угодий. Согласно полученным данным, увеличение процентного содержания легкого заполнителя снижает массу кубов с 8,21 до 4,03 кг.
1) Результаты исследования показывают, что по мере увеличения количества леки прочность куба на сжатие снижается.
2) С увеличением количества леки прочность на отрыв при растяжении постепенно снижается.
3) При замене указанного выше процента обычного заполнителя на лека плотность бетона снижается.
4) Когда 50% леки заменяется обычным заполнителем, прочность на сжатие, прочность на растяжение и плотность улучшаются по сравнению с другими пропорциями смеси.
5) В результате мы делаем вывод, что бетон, изготовленный с этими заполнителями, может быть использован в строительном секторе для уменьшения собственного веса бетона в многоэтажных зданиях.
6) Из приведенного выше результата мы также можем сделать вывод, что его можно использовать как:
а) Стяжки и утолщения общего назначения, в частности, когда такие стяжки или утолщения используются для поддержки веса полов, крыш и других конструктивных элементов.
b) Стяжки и стены, где необходимо прибить древесину.
c) Использование конструкционной стали в качестве покрытия в архитектурных целях или для защиты от огня и коррозии.
г) Изоляция крыши и стен для обогрева.
д) Изоляция водопроводных труб.
е) В каркасных конструкциях строить перегородки и панельные стены.
g) Поверхность, отрендеренная для наружных стен небольшого дома,

Ссылки

[1]. Легкий бетон с заполнителями из промышленных отходов Диана Баяре, Янис Казжонов*, Александр Корякин Рижский технический университет, Строительный факультет, ул. 1, LV-1658, Рига, Латвия
[2]. Джихад Хамад Мохаммед, Али Джихад Хамад, 2014 г., Классификация легкого бетона: материалы, свойства и обзор приложений, Международный журнал передовых инженерных приложений, том 7, выпуск 1, 2014 г. , стр. 52–57.
[3]. Сивакумар С. и Камешвари Б., 2015 г., Влияние летучей золы, зольного остатка и легкого керамзитового заполнителя на бетон, Достижения в области материаловедения и инженерии
[4]. Рэймонд Т., Хеммингс, Брюс Дж., Корнелиус, 2009 г., Сравнительное исследование легких заполнителей, Конференция World of Coal Ash, май 2009 г.
[5]. Пармар А., Пател У., Вагашия А., Пармар А. и Пармар П. Свойства свежего бетона легкого бетона с использованием EPS и LECA в качестве замены обычных заполнителей International Journal of Engineering Development and Research 4 663–6, (2016)
[6]. Боднарова Л., Хела Р., Хубертова М. и Новакова И. Поведение легкого керамзитобетона при воздействии высоких температур Международный научный индекс, Гражданское и экологическое строительство 1, 2014 г. 498, (2014).
[7]. Ариоз О., Килинц К., Карасу Б., Кая Г., Арслан Г., Тункан М., Тункан А., Коркут М. и Киврак С. Предварительное исследование свойств легкого керамзитового заполнителя Журнал Австралийского керамического общества 44 23–40, (2008) .
[8]. С.Сивакумар1 и Б.Камешвари2, Влияние летучей золы, зольного остатка и легкого керамзитового заполнителя в бетоне
[9]. Томас Таму и др., Частичная замена крупных заполнителей гранулами пенополистирола в бетоне. Строительство и строительные материалы, Том-3, 2014 г.
[10]. Махьяр Арабани*1 , Голам Хоссейн Хамеди2 , Хасан Джаефари3 , Оценка влияния легкого керамзитобетона на механические свойства пористого асфальта. Текущие достижения в области гражданского строительства.
[11]. Мохд Рожи Самиди (19 лет)97). Первый отчет исследовательского проекта по легкому бетону, Технологический университет Малайзии, Скудай, Джохор-Бару.
[12]. Сиамак Боудагпур и Шервин Хашеми, Исследование легкого заполнителя из израсходованной глины (LECA) с геотехнической точки зрения и его применение при выращивании теплиц и зеленых крыш. Международный геологический журнал, том 2, 2008 г.
[13]. O. Arioz1*, K.Kilinc1 и др. Предварительные исследования свойств легкого керамзитобетона, J. ​​Aust. Керам. соц. 44 [1] (2008) 23-30.
