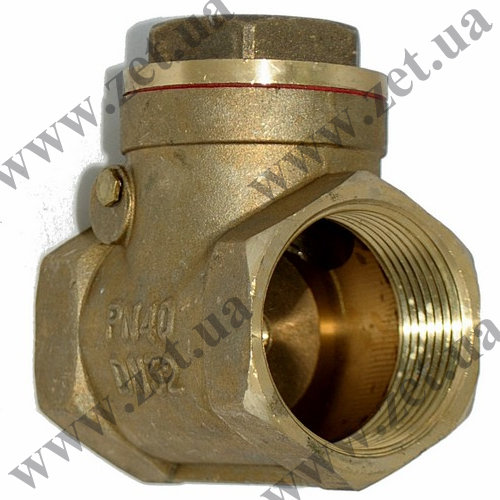

Клапан обратный латунный муфтовый: Технические характеристики
Назначение:
клапан обратный подъемный латунный муфтовый предназначен для предотвращения обратного потока рабочей среды в трубопроводных системах, в том числе устанавливается в узлах учета потребления воды с целью защиты водомерных счетчиков от поломок при аварийном отключении и подаче воды в систему.
Технические характеристики:
Рабочая среда: вода.
Температура рабочей среды: до 70ºС.
Номинальное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: резьбовое (муфта/муфта).
Материал корпусных деталей:
Корпус, крышка, золотник — латунь ЛЦ40Сд или ЛЦ40С.
Пружина — сталь.
Прокладка золотника — резина пищевая.
Производитель: Гродненский арматурный завод «ЦВЕТЛИТ», Республика Беларусь.
Габаритно-массовые и присоединительные размеры клапана обратного латунного муфтового:
Параметр | DN 15 | DN 20/15 | DN 25 | DN 32 |
Диаметр номинальный, мм | 15 | 20 | 25 | 35 |
Диаметр эффективный, мм | 15 | 15 | 25 | 25 |
Рабочая среда | вода | |||
Минимальный перепад открытия клапана, кПа | 50 | 70 | ||
Масса, кг | 0,165 | 0,215 | 0,350 | 0,430 |
Строительная длина L, мм | 46 | 55 | 71 | 77 |
| Размер под ключ S, мм | 27 | 32 | 41 | 41 |
Установочное положение клапана обратного латунного муфтового на трубопроводе — любое.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе (1) клапана. Рабочая среда не должна содержать механических примесей. Клапан обратный латунный муфтовый должен устанавливаться на трубопроводе в местах доступных для осмотра и обслуживания.
Клапан срабатывает на изменения потока среды автоматически: при наличии прямого потока проходное отверстие клапана открыто, золотник (3) в верхнем положении, пружина (4) сжата; при отсутствии рабочей среды или наличии обратного потока рабочей среды пружина поджимает золотник, который закрывает проходное отверстие клапана.
Правила монтажа клапана обратного латунного муфтового на трубопровод предусматривают применения стандартных мер безопасности, таких как перекрытия потока среды, использования предписанного инструмента (рожковых ключей) и надежного герметизирующего материала резьбовых трубопроводных соединений. Клапан испытан воздухом на прочность и плотность материалов давлением 2,4 МПа.
Гарантии завода-изготовителя:
Гарантийный срок эксплуатации клапана обратного латунного муфтового — 12 месяца со дня ввода в эксплуатацию.
Срок службы — не мене 5 лет.
Средняя наработка до отказа — 1000 циклов.
🎥 Видео клапан обратный подъемный муфтовый Genebre 3187 — Armashop.ua
Другие записи
30 сентября 2021
Кран шаровый латунный Genebre 3034
17 сентября 2021
Кран шаровый нержавеющий муфтовый Genebre 2011
6 сентября 2021
Клапан обратный латунный поворотный Genebre 3185
6 сентября 2021
Кран шаровый латунный с американкой Genebre 3048
12 августа 2021
Кран шаровый трехсоставной стальной Genebre 2034
15 июля 2021
Кран шаровый нержавеющий под приварку Genebre 2026
2 июля 2021
Клапан обратный нержавеющий Genebre 2415
16 июня 2021
Задвижка Баттерфляй Genebre 2103 с чугунным диском
10 июня 2021
Кран трехходовой L-образный Genebre 3272
3 июня 2021
Клапан обратный муфтовый Genebre 3121
19 мая 2021
Кран шаровый муфтовый нержавеющий Genebre 2025
6 мая 2021
Клапан обратный фланцевый чугунный Genebre 2450
26 апреля 2021
Задвижка Баттерфляй Genebre 2108
15 апреля 2021
Клапан предохранительный Ayvaz EV-10 (SV-254)
6 апреля 2021
Клапан обратный межфланцевый нержавеющий Genebre 2406
31 марта 2021
Кран шаровый нержавеющий Ayvaz V-3TB
29 марта 2021
Клапан обратный фланцевый Ayvaz CLV-50
12 марта 2021
Кран шаровый фланцевый Genebre 2036
2 марта 2021
Клапан обратный нержавеющий Ayvaz SC-200
23 февраля 2021
Клапан межфланцевый двухстворчатый Genebre 2401
16 февраля 2021
Клапан обратный межфланцевый двухстворчатый Ayvaz CV-25
9 февраля 2021
Краны трехходовые Genebre 2040 и Genebre 2041
2 февраля 2021
Конденсатоотводчик поплавковый Ayvaz SK-80
20 марта 2020
Предохранительный клапан Genebre 3190
10 марта 2020
Клапан обратный нержавеющий Ayvaz CV-10/S1
4 марта 2020
Пневмопривод Genebre GNP 5800
25 февраля 2020
Конденсатоотводчик термостатический муфтовый Ayvaz TKK-2Y
19 февраля 2020
Вибровставка фланцевая Genebre 2831
17 февраля 2020
Конденсатоотводчик поплавковый Ayvaz SK-50
5 февраля 2020
Кран для манометра со спуском воздуха FIV
29 января 2020
Обратный клапан пружинный Genebre 3122p
22 января 2020
Кран шаровый нержавеющий Genebre 2118
17 декабря 2019
Вибровставка муфтовая Genebre 2830
11 декабря 2019
Шаровые краны FIV, отличия между Perfecta и Evolution
4 декабря 2019
Кран шаровый нержавеющий Ayvaz V-2T
27 ноября 2019
Кран шаровый латунный Genebre 3028
20 ноября 2019
Конденсатоотводчик термодинамический Ayvaz TDK-45
13 ноября 2019
Кран шаровый нержавеющий Genebre 2528
6 ноября 2019
Вибровставка фланцевая Ayvaz LKA-10
29 октября 2019
Кран шаровый фланцевый Interval
Наверх
Горизонтальный подъемный обратный клапан с бронзовой соединительной крышкой — клапаны NETA
- Главная
- Продукты
НМВ-12А
Резьбовые концы
- Обратный клапан NETA с бронзовой соединительной крышкой
- С 13% Cr S.
S. (AISI – 410) Рабочие части - Резьбовые внутренние концы BSP с цилиндрической резьбой
S. (AISI – 410) Рабочие частиИспытательное давление: 500 фунтов на кв. дюйм изб. гидр.
Наш заводской сертификат испытаний
Пар, вода
84818020
Скачать PDF
Начать чат в WhatsApp
| Артикул | Деталь | № | Материал | Стандарт |
|---|---|---|---|---|
| 1 | Накидная гайка | 1 | Г.М. | IS:318 Gr.LTB2 |
| 2 | Крышка | 1 | Г.М. | IS:318 Gr.LTB2 |
| 3 | Диск обратного клапана | нержавеющая сталь 13% Cr. | ASTM A182 Gr.F6a / AISI – 410 | |
| 4 | Кольцо седла корпуса | 1 | нержавеющая сталь 13% Cr. | ASTM A182 Gr.F6a / AISI – 410 |
| 5 | Корпус | 1 | Г.М. | IS:318 Gr.LTB2 |
«> 1| Номинальный размер (дюймы) | Номинальный размер (мм) | л ±1,5 | H Приложение. | T – параллельная резьба BSP | ППМ/шт. |
|---|---|---|---|---|---|
| 1/2 | 15 | 70 | 44 | 1/2 | – |
| 3/4 | 20 | 53 | 3/4 | – | |
| 1 | 25 | 95 | 60 | 1 | – |
| 1,1/4 | 32 | 114 | 65 | 1,1/4 | – |
| 1,1/2 | 40 | 118 | 82 | 1,1/2 | – |
| 2 | 50 | 88 | 2 | – |
5″> 85
5″> 142| Номинальный размер (дюймы) | Номинальный размер (мм) | л ±1,5 | H Приложение. | T – параллельная резьба BSP | ППМ/шт. |
|---|---|---|---|---|---|
| 1/2 | 15 | 70 | 44 | 1/2 | – |
| 3/4 | 20 | 85 | 53 | 3/4 | – |
| 1 | 25 | 60 | 1 | – | |
| 1,1/4 | 32 | 114 | 65 | 1,1/4 | – |
| 1,1/2 | 40 | 118 | 82 | 1,1/2 | – |
| 2 | 50 | 142 | 88 | 2 | – |
5″> 95 Металлургический завод Нета (рег.
). Все права защищены.
O/3, промышленная зона, Джаландхар, Пенджаб 144004 ИНДИЯ
[email protected] | +91 181 22
, 2297720 | WhatsApp +91 76578 23484
Металлургический завод Нета (рег.). Все права защищены.
O/3, промышленная зона, Джаландхар, Пенджаб 144004 ИНДИЯ
[email protected] | +91 181 22
, 2297720
WhatsApp +91 76578 23484
Sant Valves » Горизонтальный подъемный обратный клапан Bronze Union Bonnet
Соединительная крышка, с резьбой
- Приложение
- Вода
- Масло
- пар
Продукт: ‘SBM’ Горизонтальный подъемный обратный клапан с бронзовой соединительной крышкой
Стандарт продукта: Соответствует IS:778 Класс 2
Давление/Класс/Номинальное значение: PN 25
Материал корпуса, включая стандарт: GM (IS:318 Gr.
LTB2)
Описание : Крышка с резьбой
Тип седла : Сменное седло
Тип диска : Сменный диск
Затвор : SS AISI410
Концевые детали : Резьбовая внутренняя резьба BSP, параллельная BS 21
Испытательное давление кузова: 42 кг/см²г гидр. (600Psig. Hyd.)
Испытательное давление сиденья: 25 кг/см²g Hyd. (355Psig. Hyd.)
Наш заводской сертификат испытаний прилагается к каждой поставке.
| Компоненты | Материалы | Технические характеристики |
|---|---|---|
| Корпус, крышка, накидная гайка | Оловянно-свинцовая бронза | IS:318 Gr.LTB2 |
| Кольцо седла корпуса, диск клапана | Нержавеющая сталь | AISI410 |
| Номинальный размер | Номинальный размер (дюймы) | Ф | Х |
|---|---|---|---|
| 15 | 1/2 | 70 | 45 |
| 20 | 3/4 | 85 | 51 |
| 25 | 1 | 100 | 60 |
| 32 | 1,1/4 | 115 | 70 |
| 40 | 1,1/2 | 125 | 80 |
| 50 | 2 | 150 | 90 |
| 65 | 2,1/2 | 180 | 100 |
| 80 | 3 | 200 | 120 |
| 100 | 4 | 250 | 145 |
Примечания
