Двутавры стальные горячекатаные 24 производится на сортопрокатных станах в нескольких вариантах исполнения — для подвесных путей и стандартные, с уклоном внутренних граней полок, из углеродистых и низколегированных марок стали.
| ||||||||||||||||||||||||||||||||||||||||||||
| Размер | Стандарт | Марка | Вес метра, кг | Вес балки 12м, тн |

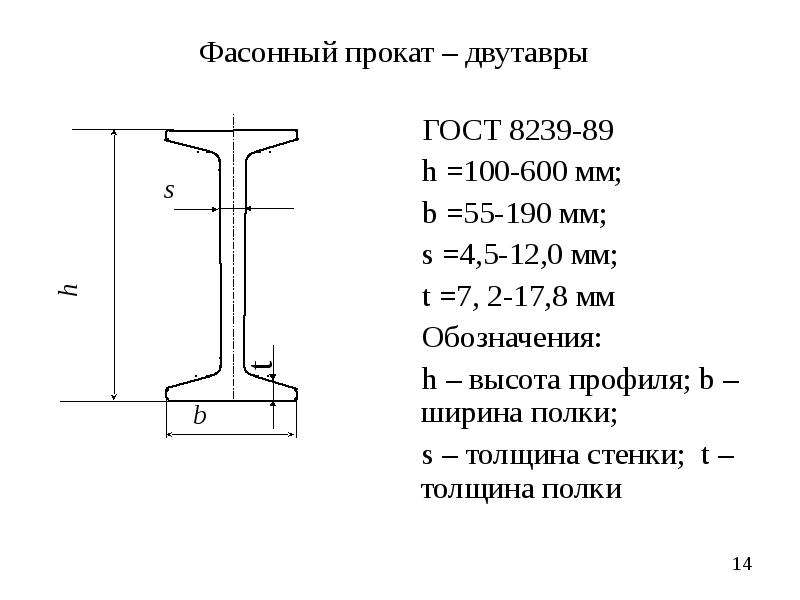

| Балка двутавровая 24 | ГОСТ 8239-89 | Ст3 | 27,3 | 0,328 |
| Балка двутавровая 24М | ГОСТ 19425-74 | Ст3 / 09Г2С | 38,3 | 0,460 |
В таблице значения веса одного метра и веса балки приведены справочно, а расчеты произведены при номинальных размерах ширины, толщины и длины профиля.
В соответствии с ГОСТ допускаются отклонения по каждой величине, которые в сумме могут дать до 6% увеличения фактического веса балки.
Балка №24 применяется при производстве металлоконструкций, в малоэтажном строительстве жилых и промышленных зданий, сооружении складских и торговых комплексов, для укрепления и оснащения подземных сооружений.
Купить балку 24 в нашей компании можно в любых количествах от 1-ой балки до вагонных норм, самовывозом или с доставкой на Ваш склад или объект. Доставка осуществляется автомобильным транспортом по Москве, Московской области и в другие регионы России.
Цены
Цена на стальную балку в нашей компании определяется индивидуально, в зависимости от объема заказа и других условий поставки. В последние годы цена на балку, как и на другой металлопрокат, меняется очень динамично, что затрудняет публикацию актуальной цены, соответствующей настоящему моменту.
Просим Вас уточнять текущие цены и наличие интересующей продукции по
телефону + 7(495) 669-29-10 или направляйте Ваш заказ.
Вместе с Балкой №24 покупают:
| Швеллер | Уголок | Труба профильная | Лист |
©s235group 2019
Разработка PavlinGrafic
Металлопрокат, стальные трубы.
Продажа со склада, транзитные поставки.
Металлообработка, изоляция, цинкование.
Доставка по Москве и Московской области.
| Сорт | Лист | Труба | Услуги |
| Арматура | Холоднокатаный | Водопроводная | Резка |
| Балка | Горячекатаный | Электросварная | Обработка |
| Круг | Рифленый | Бесшовная | Оцинкование |
| Полоса | Просечно-вытяжной | Профильная | Изоляция |
| Уголок | Оцинкованный | Тонкостенная | Доставка |
| Швеллер | Профнастил | Оцинкованная | |

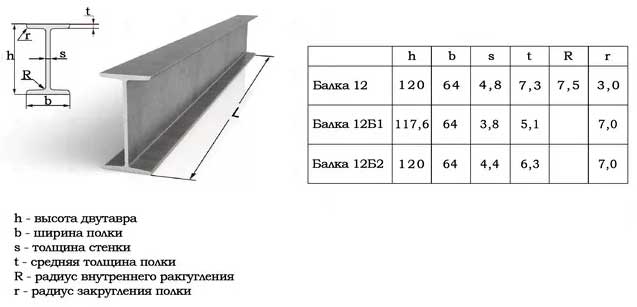

Масса двутавра, балки теоретический вес 1 метра погонного (1/мп)
Масса двутавра, балки теоретический вес 1 метра погонного (1/мп)
| Параметры балки | Длина | Вес метра |
| Масса двутавра, балки ГОСТ 8239-93 | ||
| Балка 10 | 11. 7м,12м | 9,46 кг/м |
| Балка 12 | 11.7м,12м | 11,5 кг/м |
| Балка 14 | 11.7м,12м | 13,7 кг/м |
| Балка 16 | 11.7м,12м | 15,9 кг/м |
| Балка 18 | 11.7м,12м | 18,4 кг/м |
| Балка 20 | 11.7м,12м | 21 кг/м |
| Балка 27 | 11.7м,12м | 31,5 кг/м |
| Балка 30 | 11.7м,12м | 36,5 кг/м |
| Балка 36 | 11.7м,12м | 48,6 кг/м |
| Балка 45 | 11.7м,12м | 57 кг/м |
| Вес балки ГОСТ 19425-74 | ||
| Балка 24М | 11.7м,12м | 31,5 кг/м |
| Балка 30М | 11.7м,12м | 52,2 кг/м |
| Балка 36М | 11.7м,12м | 57,9 кг/м |
| Балка 45М | 11.7м,12м | 77,6 кг/м |

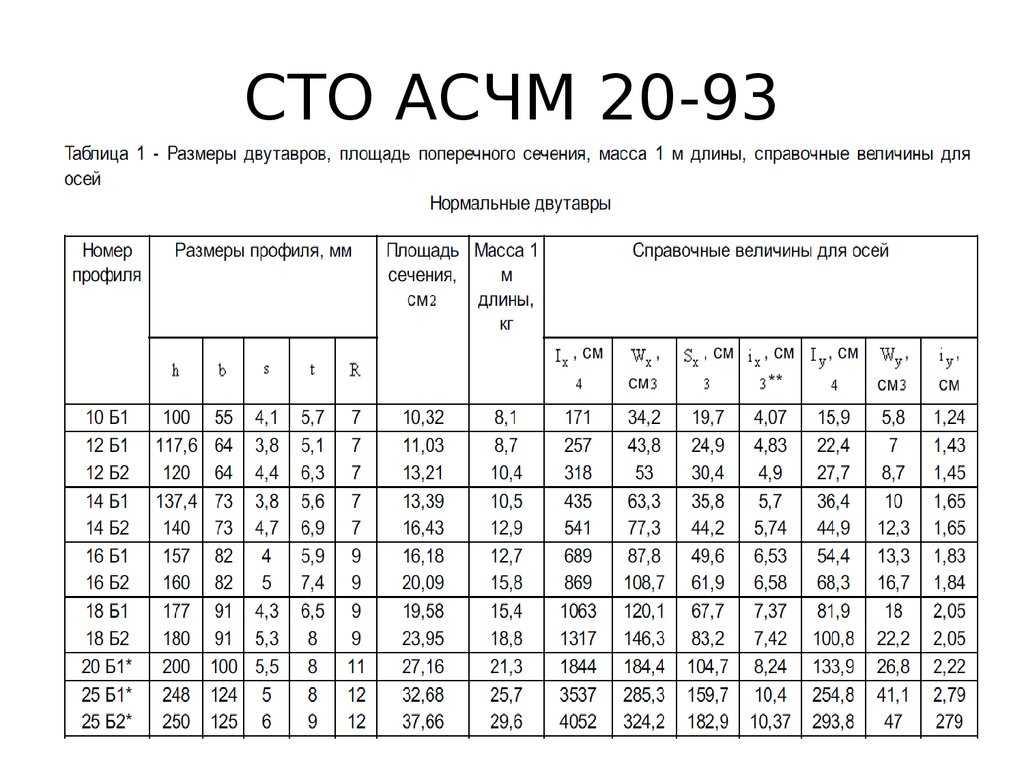

| Масса двутавра, балки АСЧМ 20-93 | ||
| Балка 12Б1 | 11. 7м,12м | 8,7 кг/м |
| Балка 14Б1 | 11.7м,12м | 10,5 кг/м |
| Балка 16Б1 | 11.7м,12м | 12,7 кг/м |
| Балка 16Б2 | 11.7м,12м | 15,8 кг/м |
| Балка 20Б1 | 11.7м,12м | 21,3 кг/м |
| Балка 25Б1 | 11.7м,12м | 25,7 кг/м |
| Балка 25Б2 | 11.7м,12м | 29,6 кг/м |
| Балка 30Б1 | 11.7м,12м | 32 кг/м |
| Балка 30Б2 | 11.7м,12м | 46,78 кг/м |
| Балка 35Б1 | 11.7м,12м | 41,4 кг/м |
| Балка 35Б2 | 11.7м,12м | 49,6 кг/м |
| Балка 40Б1 | 11.7м,12м | 56,6 кг/м |
| Балка 40Б2 | 11.7м,12м | 66 кг/м |
| Балка 45Б1 | 11.7м,12м | 66,2 кг/м |
| Балка 45Б2 | 11.7м,12м | 76 кг/м |
| Балка 50Б1 | 11.7м,12м | 72,5 кг/м |
| Балка 50 Б2 | 11. 7м,12м | 83,8 кг/м |
| Балка 55Б1 | 11.7м,12м | 89 кг/м |
| Балка 55Б2 | 11.7м,12м | 98,3 кг/м |
| Балка 60Б1 | 11.7м,12м | 94,6 кг/м |
| Балка 60 Б2 | 11.7м,12м | 116 кг/м |
| Балка 20Ш1 | 11.7м,12м | 30,6 кг/м |
| Балка 20К1 | 11.7м,12м | 41,4 кг/м |
| Балка 25Ш1 | 11.7м,12м | 44,1 кг/м |
| Балка 25К1 | 11.7м,12м | 62,6 кг/м |
| Балка 30Ш1 | 11.7м,12м | 56,8 кг/м |
| Балка 30К1 | 11.7м,12м | 87 кг/м |
| Балка 35К1 | 11.7м,12м | 109,1 кг/м |
| Балка 35Ш1 | 11.7м,12м | 109,1 кг/м |
| Балка 40 К1 | 11.7м,12м | 153 кг/м |
| Балка 40Ш1 | 11.7м,12м | 88,6 кг/м |
| Балка 40Ш2 | 11.7м,12м | 106,7 кг/м |
| Балка 45 Ш1 | 11. 7м,12м | 125 кг/м |
| Балка 50 Ш1 | 11.7м,12м | 116 кг/м |
| Балка 50 Ш2 | 11.7м,12м | 140 кг/м |
| Балка 60 Ш1 | 11.7м,12м | 139 кг/м |
| Балка 60 Ш2 | 11.7м,12м | 173 кг/м |
| Балка 70 Ш1 | 11.7м,12м | 168 кг/м |
| Балка 70 Ш2 | 11.7м,12м | 192 кг/м |
заполните форму: получите счет или кп
Имя
Телефон
Адрес доставки
Наименование продукции
Загрузка файла
Таблица размеров и веса I-образной балки (с файлом в формате PDF для загрузки)
Содержание
Что такое I-образная балка?
Двутавровая балка, также известная как универсальная балка, представляет собой длинную стальную полосу с двутавровым сечением.
Двутавр делится на обычный двутавр и легкий двутавр. Это стальной профиль двутавровой формы.
Типы стальных двутавровых балок
Двутавровые балки в основном делятся на обычные двутавровые балки, легкие двутавровые балки и двутавровые балки с широкими полками.
По соотношению высоты полки к стенке двутавры делятся на широкополочные, среднеполочные и узкополочные.
Характеристики первых двух: #10-60, то есть соответствующая высота составляет 10-60 см.
При той же высоте легкая двутавровая балка имеет узкую полку, тонкую стенку и малый вес.
Двутавровая балка с широкими полками, также известная как двутавровая балка, характеризуется двумя параллельными полками и отсутствием наклона на внутренней стороне полок.
Относится к стали экономичного сечения и прокатывается на четырехвалковом универсальном стане, поэтому ее еще называют «двутавр универсальный».
Обычные двутавровые балки и легкие двутавровые балки сформировали национальные стандарты.
Примечание:
Если вы хотите получить размеры двутавра в дюймах, вы можете использовать наш калькулятор мм в дюймы, чтобы получить результаты.
Таблица размеров и веса двутавровой балки
Сначала вы можете посмотреть видео ниже, чтобы узнать, как рассчитать вес двутавровой балки.
Нижеследующая таблица размеров и веса балки i может служить для вас ориентиром.
Таблица размеров и веса обычных горячекатаных двутавровых балок
| Технические характеристики | Высота (мм) | Ширина фланца (мм) | Веб. 68| 4.5 | 11.261 | | ||||
|---|---|---|---|---|---|---|---|---|---|
| 12.6 | 126 | 74 | 5 | 14.223 | |||||
| 14 | 140 | 80 | 5.5 | 16.89 | |||||
| 16 | 160 | 88 | 6 | 20. 513 | |||||
| 18 | 180 | 94 | 6.5 | 24.143 | |||||
| 20a | 200 | 100 | 7 | 27.929 | |||||
| 20b | 200 | 102 | 9 | 31.069 | |||||
| 22a | 220 | 110 | 7.5 | 33.07 | |||||
| 22b | 220 | 112 | 9.5 | 36.524 | |||||
| 25a | 250 | 116 | 8 | 38. 105 | |||||
| 25b | 250 | 118 | 10 | 42.03 | |||||
| 28a | 280 | 122 | 8.5 | 43.492 | |||||
| 28b | 280 | 124 | 10.5 | 47.888 | |||||
| 32a | 320 | 130 | 9.5 | 52.717 | |||||
| 32b | 320 | 132 | 11.5 | 57.741 | |||||
| 32c | 320 | 134 | 13. 5 | 62.765 | |||||
| 36a | 360 | 136 | 10 | 60.037 | |||||
| 36b | 360 | 138 | 12 | 65.689 | |||||
| 36c | 360 | 140 | 14 | 71.341 | |||||
| 40a | 400 | 142 | 10.5 | 67.598 | |||||
| 40b | 400 | 144 | 12.5 | 73. 878 | |||||
| 40c | 400 | 146 | 14.5 | 80.158 | |||||
| 45a | 450 | 150 | 11.5 | 80.42 | |||||
| 45b | 450 | 152 | 13.5 | 87.485 | |||||
| 45c | 450 | 154 | 15.5 | 94.55 | |||||
| 50a | 500 | 158 | 12 | 93.654 | |||||
| 50B | 500 | 160 | 14 | 101. 504 | |||||
| 50C | 50069 | ||||||||
| 50069 | 996668 | 1600668 1600668 | 16006668 | 1696668 1600668 1600668 1600668 1600668 1600668 | 99668 160068 160068 1600668 | .0069 | 109.354 | ||
| 56a | 560 | 166 | 12.5 | 106.316 | |||||
| 56b | 560 | 168 | 14. 5 | 115.108 | |||||
| 56c | 560 | 170 | 16,5 | 123,9 | |||||
| 63a | 630 | 176 | 13 | 121,407 | |||||
| 63B | 63B | 63069999999999999998 | 70068 | . | 15 | 131.298 | |||
| 63c | 630 | 180 | 17 | 141.189 |
Light Duty Hot Rolled I Beam Sizes & Weight Chart
| Specifications | Height ( мм) | Ширина фланца (мм) | Толщина стенки (мм) | Теоретическая масса (кг/м) |
|---|---|---|---|---|
| 8 | 80 | 50 | 4. 5 | 7.52 |
| 10 | 100 | 55 | 4.5 | 9.46 |
| 12 | 120 | 64 | 4.8 | 11.5 |
| 14 | 140 | 73 | 4.9 | 13.7 |
| 16 | 160 | 81 | 5 | 15.9 |
| 18 | 180 | 90 | 5.1 | 18.4 |
| 18a | 180 | 100 | 5. 1 | 19.9 |
| 20 | 200 | 100 | 5.2 | 21 |
| 20a | 200 | 110 | 5.2 | 22.7 |
| 22 | 220 | 110 | 5.4 | 24 |
| 22a | 220 | 120 | 5.4 | 25.8 |
| 24 | 240 | 115 | 5.6 | 27.3 |
| 24a | 240 | 125 | 5. 6 | 29.4 |
| 27 | 270 | 125 | 6 | 31.5 |
| 27a | 270 | 135 | 6 | 33.9 |
| 30 | 300 | 135 | 6.5 | 36.5 |
| 30a | 300 | 145 | 6.5 | 39.2 |
| 33 | 330 | 140 | 7 | 42.2 |
| 36 | 360 | 145 | 7. 5 | 48.6 |
| 40 | 400 | 155 | 8 | 56.1 |
| 45 | 450 | 160 | 8.6 | 65.2 |
| 50 | 500 | 170 | 9.5 | 76.8 |
| 55 | 550 | 180 | 10.3 | 89.8 |
| 60 | 600 | 190 | 11.1 | 104 |
| 65 | 650 | 200 | 12 | 120 |
| 70 | 700 | 210 | 13 | 138 |
| 70a | 700 | 210 | 15 | 158 |
| 70b | 700 | 210 | 17. 5 | 184 |
I beam sizes chart PDF download
- Download the Таблица размеров и веса двутавровой балки в формате PDF
Как рассчитать несущую способность двутавровой балки?
Например:
Сколько может выдержать двутавровая балка № 25 при пролете 4 м и равномерном распределении нагрузки?
Расчет:
Для двутавровой балки #25, W = 401,4 см 3 , [σ]=210 Н/мм2, общий коэффициент устойчивости φb=0,93
Формула прочности σ = M/W
По формуле:
q=8σW/L 2 =8* 210 *401400/4*4=42,1 кН/м
.1 Требование к общей устойчивости: * 0,93 = 39,2 кН/м
Требуемый частный коэффициент (коэффициент безопасности): 39,2 / 1,4 = 28 кН/м
Безопасное использование: 28 кН/м
Приведенный выше расчет не учитывает собственный вес и расчет проверки на прогиб двутавровой балки.
Калькулятор веса двутавровой и двутавровой балок и таблица (бесплатно)
Содержание
Расчет веса двутавровой и двутавровой балок
двутавр.
Для удобства расчета мы создали два калькулятора: калькулятор веса двутавра и калькулятор веса двутавра.
Используя эти два калькулятора, вы можете легко рассчитать вес двутавровой балки (также известной как широкополочная балка) и двутавровой балки.
Конечно, для получения дополнительных расчетов различных весов металлов вы можете обратиться к следующей статье.
- Калькулятор веса металла
Теперь начните использовать калькулятор для расчета веса профиля.
Примечание:
Если вы хотите получить размеры двутавровой балки в дюймах, вы можете использовать наш калькулятор мм в дюймы, чтобы получить результаты.
Примечание:
Если вы хотите получить размеры двутавровой балки в дюймах, вы можете использовать наш калькулятор мм в дюймы, чтобы получить результаты.
Если вам надоело использовать калькулятор для расчета веса двутавровой и двутавровой балок, вы можете обратиться к следующей таблице веса двутавровой и двутавровой балок.
Позволяет быстрее проверять вес двутавровых и двутавровых балок разных размеров.
- Таблица размеров и веса балки H
- Таблица размеров и веса I балки
Что такое двутавровая балка
Двутавровую балку также называют стальной балкой (Универсальная балка), которая представляет собой длинную стальную полосу с двутавровым поперечным сечением. Двутавр делится на обычный двутавр и легкий двутавр.
Что такое двутавровая балка
Двутавровая балка разработана путем оптимизации двутавровой стали.
Название происходит от того факта, что его сечение совпадает с английской буквой H.
Это высокоэффективный профиль экономичного сечения с более разумным соотношением прочности к весу и более оптимизированным распределением площади поперечного сечения. .
Каждая часть H-образной стали расположена под прямым углом, поэтому она обладает такими преимуществами, как сильное сопротивление изгибу, экономия затрат, простая конструкция и легкий вес во всех направлениях.
Часто используется в больших зданиях, где требуется большая пропускная способность и хорошая устойчивость поперечного сечения, таких как высотные здания и мастерские.
Кроме того, он также широко используется в судах, мостах, подъемно-транспортных машинах, кронштейнах, фундаментах оборудования, фундаментных сваях и т. д.
Двутавровая балка и двутавровая балка
Что касается разницы между двутавровой и двутавровой балкой, вы можете обратиться к статье ниже.
- Двутавровая балка и двутавровая стальная балка (анализ 14 различий)
Как рассчитать несущую способность двутавровой балки?
Например:
Сколько может выдержать двутавровая балка № 25 при пролете 4 м и равномерном распределении нагрузки?
Расчет:
Для двутавровой балки #25, W = 401,4 см 3 , [σ]=210 Н/мм2, общий коэффициент устойчивости φb=0,93
Формула изгибающего момента M = QL 2 /8
Формула прочности σ = M/W
По формуле: /4*4=42,1 кН/м
Требования к общей устойчивости: 42,1 * 0,93 = 39,2 кН/м
Требование к частному коэффициенту (коэффициент безопасности): 39,2 / 1,4 = 28 кН/м
Безопасное использование: 28 кН/м
Приведенный выше расчет не учитывает собственный вес и расчет проверки прогиба двутавровой балки.
