Как расшифровать электроды марки МР-3

05.07

2019

Рутиловые электроды МР-3 – одна из самых популярных и востребованных марок на рынке сварочных электродов. Она используется при сварке углеродистых низколегированных сталей общего назначения.

Электроды с рутиловым покрытием содержат 95% рутила (природный минерал, состоящий в основном из титаната закиси железа FeOTiO₂), некоторое количество карбонатов и немного целлюлозы, а в качестве раскислителя – ферромарганец.

Взаимодействие этих веществ в процессе сварки обеспечивает умеренные характеристики сварного шва несколько ниже, чем с основными покрытиями. Они подходят для сварки ответственных конструкций из углеродистых и низколегированных сталей.

Стабильность дуги – это свойство, позволяющее использовать электрод как для сварки постоянным, так и переменным током с прямой полярностью. Чаще всего они используются для сварки тонких изделий.

Производство электродов МР-3

Производство электродов марки МР-3 регламентируется требованиями и положениями ГОСТ 9466 и 9467. В соответствии с ними данный присадочный материал относится к типу Э46 – электроды такого типа применяются в сварке конструкционных низколегированных углеродистых сталей с содержанием углерода не менее 0,25%.

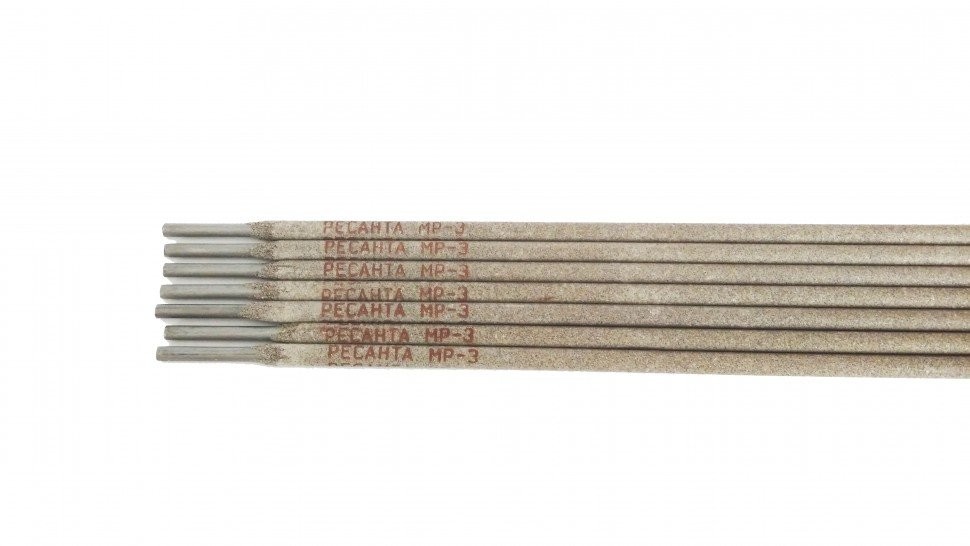

Покрытие электрода МР-3 – рутиловое. На металлический сердечник в порошкообразном виде нанесен концентрат из рутила – минерала, который состоит, в основном, из диоксида титана (TiO₂). В состав обмазки могут входить карбонат или алюмосиликат – они повышают вязкость наплавляемого металла, снижая риски появления пор и трещин в получаемом сварном шве.

Материал, из которого изготавливается сердечник электрода МР-3, – холоднокатаная проволока Св08 из низкоуглеродистой стали диаметром от 2 до 6 мм. Такими электродами можно сваривать детали толщиной от 3 до 20 мм. Показатель свариваемых сталей по временному механическом сопротивлению разрыву – до 490 МПа.

Условное обозначение электродов МР-3 – пример полной расшифровки

• Э – электроды для ручной дуговой сварки;
• 46 – временное сопротивление разрыву – не более 46 кгс/мм²;
• МР-3 – марка;
• ЛЮКС – коммерческое название, под которым электрод выпускается определенным производителем;
• Ø – диаметр;
• У – для сварки углеродистых и низколегированных сталей;
• Д – с толстым покрытием;
• 43 – временное сопротивление разрыву в состоянии после сварки при нормальной температуре;
• 0 – относительное удлинение менее 18%;
• ->(3) – ударная вязкость наплавленного металла αн45 (при температуре -20°C), не менее 3,5 кгс•м/см²;
• РЦ – рутилово-целлюлозное покрытие;
• 11 – сварка во всех пространственных положениях кроме вертикального сверху вниз при переменном и постоянном токе.

Диаметр и вес

В зависимости от диаметра и длины (от 300 до 450 мм) вес одного стержня составляет:

• d 3 мм – 30 г;
• d 4 мм – 60 г;
• d 5 мм – 92 г.

Массовая доля элементов, %

• Марганец (Mn) – 0,08–0,12
• Кремний (Si) – 0,07–0,2
• Углерод (C) – 0,8
• Фосфор (P) – не более 0,04
• Сера (S) – не более 0,04

Электроды МР-3 – технические характеристики

Электроды МР-3 используются для сварки при постоянном (обратной полярности) или переменном токе, который обеспечивает напряжение в режиме холостого хода не ниже 50 Вольт. В условиях нормальных температур металл получаемого соединения демонстрирует следующие характеристики.

• Показатель механического сопротивления разрыву – не более 46 кгс/мм^2.
• Относительное удлинение – 18%.
• Ударная вязкость – 8 кгс∙м/см²
• Расход электродов на 1 кг металла – около 1,7 кг МР-3.
• Предел коэффициента наплавки шва – 8,5 г/А*ч.
• Коэффициент разбрызгивания металла при сварке – 9–13%.
• Напряжение холостого хода – 60–80 В.
• Сварка во всех пространственных положениях, кроме вертикального сверху вниз.

Чтобы рассчитать правильную величину рабочего тока для сварки, необходимо учитывать диаметр электрода и пространственное положение, в котором выполняется сварка. В таблице представлены рекомендуемые параметры.

Какой полярностью варить электродами МР-3

Если от источника питания подается постоянный ток, он должен быть обратной полярности. Выполнение сварки возможно не только на короткой и средней, но и длинной дуге, а также «с отрывом» – короткими прихватками.

Как и любые электроды, МР-3 должны храниться в сухом отапливаемом помещении при температуре не ниже +15 °C. При отсыревании их необходимо прокалить не менее часа при температуре 180 °C.

Применение электродов МР 3

Электроды повсеместно применяются при монтаже ответственных конструкций из низколегированных сталей, когда необходима повышенная прочность соединений. Области использования:

• сварка труб при монтаже трубопроводов, создание неповоротных стыков труб;
• сварка, ремонт резервуаров, эксплуатируемых в условиях высокого давления;
• судостроение;
• машиностроение.

Аналоги

На современном рынке аналогами электродов МР-3 являются ОК.46 и ОЗС-12. Они также имеют рутиловое покрытие.

Где купить оптом и в розницу

Один из ведущих и старейших российских производителей электродов этой и других марок – Магнитогорский электродный завод. Продукция предприятия традиционно отличается образцовым качеством. Приобрести электрод сварочный МР-3 ГОСТ производства МЭЗ сегодня можно по всей России (адреса представительств по городам) по весьма доступной цене.
