ГОСТ 7798-70 Болт с шестигранной головкой размеры М6


Главная»Болты»Болты ГОСТ» Болты с шестигранной головкой ГОСТ 7798-70, размеры резьбы от М6 до М48

Болты с шестигранной головкой ГОСТ 7798-70, класс точности В, размеры неполной метрической резьбы от М6 до М48, длина от 10 до 300 мм. Болты ГОСТ 7798-70 с гайками и шайбами соответствующих размеров используются для соединения и крепления деталей, конструкций в строительстве, машиностроении
и приборостроении.

Материалы:

  • Сталь: 4,8; 5,8; 8,8; 10,9 (класс прочности для болтов)

  • Сталь с покрытием: гальваническая оцинковка, термодиффузионное оцинкование

  • Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.

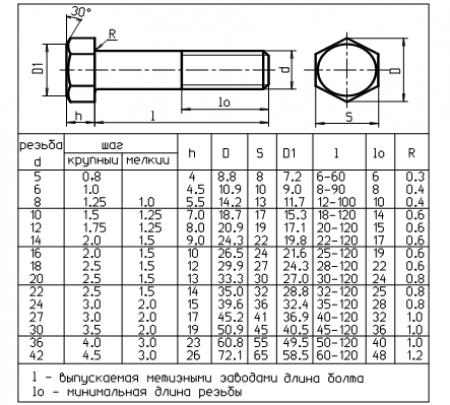

Размеры болтов ГОСТ 7798-70 с шестигранной головкой в мм
dPkbSеhwdw
крупныймелкийl≤125125<l≤200l>200
М61—418——1010,90,158,7
М81,2515,322——1314,20,1511,5
М101,51,256,42632—17 (16)18,7 (17,6)0,1515,5 (14,5)
М121,751,257,530364919 (18)20,9 (19,9)0,1517,2 (16,5)
М1421,58,834405322 (21)24 (22,8)0,1520,1 (19,2)
М1621,5103844572426,20,222
М182,51,5124248612729,60,224,8
М202,51,512,546526530330,227,7
М222,51,51450566932 (34)35 (37,3)0,229,5 (31,4)
М2432155460733639,60,233,2
М2732176066794145,20,238
М303,5218,76672854650,90,242,7
М364322,57884975560,80,251,1
М424,532690961096571,30,2559,9
М4853301021081217582,60,2569,4

Обозначения:

d — номинальный диаметр резьбы
d1— диаметр стержня, примерно равен номинальному диаметру резьбы или среднему диаметру резьбы
P — шаг резьбы
D — диаметр головки
k — высота головки
b — длина резьбы
S — размер под ключ
e — диаметр описанной окружности, не
менее
hw— ширина, не менее
dw— диаметр, не менее
l — длина стержня болта

Допускается изготавливать болты ГОСТ 7798-70 с размерами, указанными в скобках.

Аналоги ГОСТ 7798-70:

ГОСТ 7805-70 болт с неполной резьбой и шестигранной головкой, класс точности A.
ГОСТ 15589-70 болт с неполной резьбой и шестигранной головкой, класс точности С.
DIN 931 (ISO 4014) болт с неполной резьбой и шестигранной головкой, класс точности A, B.
DIN 933 (ISO 4017) болт с полной резьбой и шестигранной головкой, класс точности A, B.

Вы можете заказать и купить болты с шестигранной головкой ГОСТ 7798-70 с размерами резьбы от М6 до М48 по оптовым ценам в Санкт-Петербурге.
