Как снять патрон с шуруповерта своими руками, особенности

Содержание статьи

  1. Разбираем шуруповёрт правильно
  2. Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту
  3. Как снять патрон с шуруповерта Интерскол и Бош
  4. Как снять патрон с шуруповерта Милуоки
  5. Как снять патрон с шуруповерта Хитачи и Зубр
  6. Как снять патрон с шуруповерта Макита 6271d
  7. Как снять патрон шуруповерт на 220 Диолд
  8. Как снять патрон с шуруповерта Деволт
  9. Как снять патрон с шуруповерта Метабо

Разбираем шуруповёрт правильно

Шуруповерт, работающий от электричества (бывают и пневматические шуруповёрты), независимости от производителя, имеют приблизительно одинаковый принцип работы.Он занимает одну из первых позиций в наборе инструмента для домашнего использования. Причем принципиальной разницы между аккумуляторным питании и питании от сети нет. Меняется только сам вид подачи питания на электродвигатель.

Все остальные детали и порядок из подключения у шуруповертов одинаковые.

 Давайте посмотрим, из чего состоит шуруповёрт.

Основные детали шуруповёрта

Иногда этот инструмент нужно разбирать, например, для профилактического осмотра, смазки. Иногда для проведения ремонта, особенно это касается патрона. В принципе, патрон у всех производителей почти похожий, за исключением некоторых моментов.

Все детали и узлы шуруповерта подетально

Патроны могут быть разными – кулачковыми и быстрозажимными. Давайте рассмотрит, как его снять с инструмента, независимо, для ремонта или для замены деталей или самого патрона. Разборка производится следующим образом.

Прежде всего к этому нужно подготовиться, собрать оснастку для работы, состоящей из отвертки, шестигранника, подходящего по профилю к патрону, небольшой, но массивный предмет типа гири, пробойник. Обязательно нужно одеть защитные очки, так как отлетевший мелкий предмет может попасть в глаза.

Процесс демонтажа патрона

Определяем перед началом работы, какой перед нами патрон: с конусом Морзе, просто на резьбе и на резьбе плюс дополнительный фиксирующий винт.

Определяем по маркировке, какой вид патрона. Надпись «1 – 6 В10» это конус Морзе, если «1,0 -11» в российских инструментах и «2-13» мм ½ – 20 UNF» для импортных инструментов, где размер указывается в дюймах.

Трёхкулачковый патрон с метрической резьбой иностранного производства

Конусный патрон снимаем очень просто, просто постукиваете, причем, естественно, осторожно, молоточком по корпусу патрона. Для резьбового немного сложнее.

Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту

Для начала плоской отверткой расширяем патрон. Нужно помнить, что у этой марки патрон крепится на резьбе, при этом фиксатор имеет левую резьбу, что важно помнить при разборке.

Ещё небольшой нюанс, здесь болт находится глубже, чем у других патронах, поэтому нужно постучать аккуратно по его головке молотком через пробойник.

Откручиваем стопорный винт по часовой стрелке, который находится в торце патрона.

Вставляем шестигранный ключ внутрь патрона и там его фиксируем, после чего переключаем на сверление и включаем реверс. Иногда проще зажать его в слесарные тиски. Можно это операцию произвести проще, ударив по шестиграннику молотком, но при этом есть риск повредить патрон. Этим можно пользоваться для полной замены патрона без ремонта.

После того, как винт вынули, откручиваем патрон. Если на шпинделе есть срезы для гаечного ключа, производим штопорную фиксацию его. В случае отсутствия срезов, снимаем крышку корпуса.

Иногда компания применяет для бытовых шуруповертах с малой мощностью и в шуруповертах – отвертках пластиковые патроны. Как снять патрон с  такого шуруповерта Макита, лучше посмотреть видеоурок, так как работы нужно производить более осторожно.

Если это кулачковый патрон, сами кулачки нужно перед этим разжать.

Если это Макита, шуруповерты у неё оборудуются автоматической блокировкой. Патроны у этого производителя имеют патроны одномуфтовые.

Шестигранный патрон под биту снимают при помощи разводного ключа, наложив его на гайку внутри. Перед этим нужно развести шестигранник до максимума,  или действовать, как выше указано.

Как снять патрон с шуруповерта Интерскол и Бош

Эти инструменты по строению и многим характеристикам схожи между собой, что то лучше у одной марки, что то у другой, но патроны у этих двух марок инструментов имеют схожее строение.  Единственная разница, у шуруповерта Bosch имеется автолот в патроне. Что бы поменять его, для начала выкручиваем винт, как обычно у всех, по часовой стрелке.

Разбираем патрон к шуруповерту Интерскол

Затем вставляем шестигранник на 8 внутрь, закрепляем его. При этом аккумулятор должен быть заряжен максимально. Следим, что бы угол шестигранника был повернут вниз, параллельно ручке. Выставляем усилие на сверление и затем включаем реверс. Подставляем под шестигранник что то твердое: камень,  гантель или что то в этом роде и включаем кнопку пуск. . Удар и патрон легко откручивается с резьбы против часовой стрелки.

Как снять патрон с шуруповерта Милуоки

Это очень даже неплохой инструмент, с хорошей сборкой, добротный,  патрон имеет крепление резьбовое плюс дополнительная фиксация винта. При разборке сначала выкручиваем этот винт, затем выбиваем, хотя производитель и не рекомендует менять патрон самостоятельно.

Дрель – шуруповерт Milwaukee имеет быстрозажимной патрон

Он имеет шаг мелкий и резьбу 9/16 дюйма, замену делают в сервисном центре или можно поискать на Амазоне .

Трёхкулачковый патрон у Милуоки может зажимать сверло 2 мм

После приобретения патрона к этой модели шуруповерта, начинаем замену. Для начала пытаемся проделать стандартную процедуру разборки.

Для этого разжимаем кулачки и выкручиваем винт, который имеет левую резьбу. Если резьба не поддается, ударяем молотком при помощи пробойника по нему, что бы сдвинуть резьбу.

Затем зажимаем в кулачках шестигранник, на 8 и, переключив на реверс, на мгновение включаем инструмент, упирая ключ о твердый предмет. Обычно после этого патрон скручивается, но иногда приходится, поддев осторожно под край патрона плоскую отвертку, пытаются таким образом сдвинуть резьбу.

Иногда приходится снимать, полностью разбирая инструмент, доставая при этом редуктор со шпинделем.

Как снять патрон с шуруповерта Хитачи и Зубр

Эти два инструмента по конструкции очень схожи между собой. Если необходимо снять патрон для замены или для профилактике, нужно отсоединить его с вала от устройства критических усилий.

Отсоединить патрон у этих марок не сложно, просто выкручиваем винт внутри, как обычно, по часовой стрелке, и снимаем корпус патрона без дополнительных усилий.

Как снять патрон с шуруповерта Макита 6271d

Плоской отверткой выкручиваем винт против часовой стрелки, затем берем шестигранник на 8, зажимаем его и далее стандартно выкручиваем патрон, не прилагая особенных усилий. В качестве замены не обязательно брать родной патрон, можно взять и патроны немецкой фирмы Deko, подсоединив в обратном порядке.

Как снять патрон шуруповерт на 220 Диолд

Сетевой шуруповерт Диолд имеет ключевой патрон. Для того, что бы снять такой патрон, утапливаем до максимума кулачки, что бы открыть максимально дно, и отверткой выкручиваем зажимной винт по левой резьбе. Что бы зафиксировать патрон от вращения шпинделя, фиксируем его или ключом от патрона или, обмотав тряпкой инструмент или установив на губки пластиковые нагубники, зажимаем в тисках. Отвернув винт, снимаем без труда старый патрон.

Если не получается открутить винт, снимаем крышку корпуса и фиксировать шпиндель внутри.

Не забудьте отключить шуруповерт от сети! При замене патрона включать инструмент не нужно.

Как снять патрон с шуруповерта Деволт

Шуруповерт DeWALT, хоть и работает надёжно, но также требует периодического осмотра и чистки внутренних деталей и патрона. Патрон у шуруповертов быстрее всего изнашивается.

У этой компании у шуруповертов есть небольшой недостаток – это самоослаблябщий патрон.

При замене патрона можно пользоваться таким же способом, что и для всех быстрозажимных патронов, но специалисты советуют начинать разбирать с корпуса, снимая детали с вала и аккуратно дойдя до патрона. все детали потом протереть, смазать, не перебарщивая и снова аккуратно собрать.

Снимаем патрон с шуруповерта DeWALT

Как снять патрон с шуруповерта Метабо

Производитель оснастил инструмент шпинделем с шестигранником

Процесс замены патрона у шуруповерта Метабо

На носике патрона находится гайка. При помощи разводного ключа ее нужно отвернуть, затем открутить по правой резьбе патрон.

Вообще пользователи советуют патрон этой марки разбирать при помощи ключа разводного и пассатижей.



8px;width: 550px;» border=»1″ cellpadding=»1″ cellspacing=»1″>

 Внимание
покупателей подшипников

Уважаемые
покупатели, отправляйте ваши вопросы и заявки по
приобретению  подшипников и комплектующих на почту или
звоните сейчас:


   +7(499)403
39 91




[email protected]




Доставка подшипников  по РФ  и зарубежью.


Каталог подшипников на сайте themechanic.ru





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
zakaz@themechanic. ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
+7 (495) 128 22 34
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

themechanic.ru

Как снять патрон с шуруповерта: откручиваем и разбираем своими руками

Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.

Как снять и разобрать патрон шуруповерта

Устройство детали

Способы крепления к корпусу

Типоразмеры

Как снять гильзу

Как попасть внутрь

Как найти новую деталь

Используются две основные конструкции.

  • Кулачковые — фиксация происходит при помощи Г-образного  ключа, вставляющегося перпендикулярно.
  • Быстрозажимные — для фиксации необходимо зажать один цилиндр корпуса рукой, вращая другой цилиндр вокруг собственной оси.

Кулачковые менее удобны, но обеспечивают более надежное соединение. При вращении ключа регулировочная гильза сжимает стальные кулачки, пока они не сомкнутся.

Instagram @welderrzn62

Быстрозажимные затягиваются быстрее. Для них не требуется ключ.

Аккумуляторная дрель-шуруповерт BOSCH

Виды быстрозажимных конструкций

  • Одномуфтовая — чтобы провести установку биты достаточно одной руки, поскольку одна из частей корпуса фиксируется автоматически.
  • Двухмуфтовая — обе части являются подвижными, и одну из них нужно придерживать рукой, чтобы она не вращалась.

Если требуется заменить патрон на шуруповерте, следует учесть, что одномуфтовые применяются только на инструментах с блокираторами.

Материалом служит пластик или металл. Пластиковые изделия менее надежны, но с ними удобнее работать, так как весят они меньше.

Instagram @kuban_instrument

Есть два основных способа.

  • На резьбе — гильза накручивается на вал.
  • С помощью конуса «Морзе» — конический хвостовик вставляется в отверстие на шпинделе, соответствующее ему по размеру. Этот метод является одним из наиболее эффективных и применяется уже более сотни лет.

Дополнительную прочность соединению придает фиксирующий винт.

Instagram @retooling

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Аккумуляторная дрель-шуруповерт Bort

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½  — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Instagram @kuban_instrument

Делать это нужно не только в критических ситуациях, когда требуется срочный ремонт. Детали нуждаются в постоянной смазке и очистке даже, если ими долгое время не пользовались. Без профилактики инструмент быстро выйдет из строя. Работать на нем лучше с перерывами в несколько минут. Биту и двигатель нужно предохранять от перегрева.

Аккумуляторная дрель-шуруповерт Metabo PowerMaxx

Отворачивать корпус можно по-разному. Здесь многое зависит от конструкции и способа крепления.

Гильза с фиксирующим винтом

Винт находится между кулачками. Чтобы добраться до его головки, необходимо их развести в стороны. С помощью крестовой отвертки его выкручивают, вращая по часовой стрелке. Затем вставляют в кулачки шестигранный ключ и двигают его против часовой стрелки. Движение должно быть резким. Придется приложить усилие, чтобы сдвинуть стык. Со временем соединение становится очень прочным. Если ключа недостаточно, можно использовать молоток.

Аккумуляторная дрель-шуруповерт Makita

Конус «Морзе»

В данном случае с помощью молотка хвостовик выбивается из конического отверстия. Если сделать это не удается, придется разобрать инструмент и извлечь из него вал с патроном. Затем нужно будет удалить трубным ключом зажимной цилиндр. Обычные гайки на этом узле применяются редко.

Аккумуляторная дрель-шуруповерт Hyundai

Резьбовое соединение

Для работы понадобится Г-образный десятимиллиметровый шестигранник. Его вставляют в кулачки, плотно зажимают и поворачивают. Удобнее зафиксировать шестигранник в руке либо на опоре и на малых оборотах включить двигатель. Он должен работать лишь малую долю секунды. Этого обычно бывает достаточно, чтобы ослабить соединение и беспрепятственно снять гильзу. Если метод не работает, инструмент следует разобрать, чтобы подойти к соединению с другой стороны.

Instagram @umedia_service

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

Сетевая дрель-шуруповерт Интерскол

Детали конструкции

  • Рукав
  • Основание
  • Шайба
  • Подшипник
  • Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Instagram @kuban_instrument

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

  • В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
  • Болт или сверло вставляем сзади.
  • Разводим кулачки.
  • Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
  • Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно. Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются.

Instagarm @kuban_instrument

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

Аккумуляторная дрель-шуруповерт СПЕЦ

В идеале он должен быть таким же, как старый. Если найти такой же не удается, нужно искать модель с теми же параметрами — формой, размером, принципом работы. Все изделия стандартизированы, однако несмотря на это проще совместить запчасти, выпущенные одним производителем.

При подборе можно руководствоваться и другими принципами. Если инструмент используется часто, необходимо определиться, что важнее — удобство и скорость смены рабочей части либо надежность соединения. В первом случае подойдет быстрозажимный цилиндр, во втором — кулачковый, фиксирующийся с помощью ключа.

Instagram @kuban_instrument

Важно не допустить ошибки. Проще всего искать нужную деталь, имея при себе инструмент и образец старой гильзы. Как поменять патрон на шуруповерте, должно быть написано в его инструкции. Для соединения используется резьба на корпусе и валу либо конус «Морзе».

Подробную инструкцию по разбору шуруповерта смотрите на видео.

Замена патрона для электродрели

— Руководство по ремонту iFixit

Автор: Томас Опсомер
(и еще один участник)

  • Избранное: 3
  • Завершено: 8

Сложность

Easy

Шаги

11

Необходимое время

5 — 15 минут

Секции

1

  • Чак
    11 шагов

Флаги

0

  • Дрель BackPower

  • Полный экран

  • Опции

  • История

  • Скачать PDF

  • Править

  • Перевести

  • Встроить это руководство

Введение

Патрон дрели часто первым изнашивается или ломается. К счастью, его замена — довольно простой процесс, обычно не требующий разборки дрели.

Даже если шпиндель или редуктор вашей дрели нуждаются в замене, что требует разборки, лучше снять патрон перед разборкой корпуса.

Это руководство должно помочь вам заменить патрон практически на любой сетевой или аккумуляторной дрели, так как патроны почти всегда крепятся к шпинделю с помощью резьбы. На сегодняшний день наиболее распространенным размером резьбы является 1/2 «x 20 витков на дюйм UNF, но меньшие сверла могут иметь резьбу 3/8» или даже меньше.

В некоторых редких случаях, таких как угловые дрели, очень старые модели или большие станки, патрон может быть установлен на коническом хвостовике или может даже иметь специальное крепление, требующее разборки корпуса. В таких случаях данное руководство неприменимо. В случае сомнений обратитесь к технической документации для вашей марки и модели.

  • Патрон для электродрели

    Доступно для продажи на Amazon

    Купить

  • Фиксатор резьбы

    Доступно для продажи на Amazon

    Купить

    • org/HowToDirection»>

      При выполнении ремонта или технического обслуживания обязательно сначала отключите инструмент от сети.

    • Последнее, что вам нужно, это чтобы дрель начала вращать гаечный ключ со скоростью 3000 об/мин на случай, если вы случайно нажмете на курок!

    Редактировать

    • Полностью откройте кулачки и найдите фиксирующий винт в нижней части патрона. Если присутствует винт, вам нужно будет удалить его, прежде чем вы сможете отвинтить патрон.

    • Эти стопорные винты всегда имеют левую резьбу, так что вам придется повернуть на по часовой стрелке , чтобы снять его.

    • Смыкание губок до тех пор, пока они не коснутся отвертки, может помочь удерживать ее по центру (особенно на винтах со шлицами) и перпендикулярно.

    • Винт может быть трудно отвинтить, особенно если на нем есть резьбовой герметик или если он ржавый. Ударный драйвер здесь может творить чудеса. И помните — по часовой стрелке!

    Редактировать

    • В зависимости от конкретной марки и модели дрели и патрона можно зажать одну из них или обе с помощью обычного гаечного ключа с открытым зевом.

    • Некоторые шпиндели имеют шестигранную часть, некоторые имеют плоские поверхности, обработанные с двух сторон. Некоторые патроны также имеют две плоские или шестигранные детали, обработанные либо на переднем, либо на заднем конце.

    • В зависимости от того, к каким частям вы можете прикрепить гаечный ключ, вы будете использовать метод с двойным гаечным ключом, одинарным гаечным ключом или без гаечного ключа.

    • По возможности используйте метод двойного гаечного ключа, так как он более цивилизован и позволяет применять более контролируемую силу.

    Редактировать

    • Если и на шпинделе, и на патроне есть приспособления, позволяющие использовать гаечный ключ, это ваш счастливый день!

    • В некоторых случаях может потребоваться использование тонкого ключа (или стачивания обычного ключа), так как может не хватить места для установки ключа обычного размера.

    • В отличие от стопорного винта, патрон крепится с помощью обычной правой резьбы. Поверните против часовой стрелки, чтобы удалить.

    • org/HowToDirection»>

      При противоположном действии двух ключей даже самый неподатливый патрон должен ослабнуть.

    Редактировать

    • Если в патроне нет гаечного ключа, самый простой способ повернуть его с усилием — с помощью шестигранного ключа, зажатого в кулачках патрона своим коротким концом.

    • Если на шпиндель можно установить гаечный ключ, положите дрель горизонтально на край верстака или прочного стола так, чтобы гаечный ключ лежал на столе, патрон выступал за край, а шестигранный ключ был направлен немного вверх от горизонтали.

    • Не помешает попробовать, если вы можете освободить патрон, нажав на шестигранный ключ вручную, хотя это редко срабатывает.

    • Если силы руки недостаточно, крепко удерживайте дрель и сильно ударьте по концу шестигранного ключа, предпочтительно деревянным или пластиковым молотком. Резкий удар должен мгновенно ослабить патрон.

    Редактировать

    • Даже если шпиндель невозможно захватить каким-либо образом, метод шестигранного ключа, описанный в предыдущем шаге, обычно работает как на проводных, так и на беспроводных моделях.

    • Многие аккумуляторные дрели имеют автоматическую блокировку шпинделя.

    • У дрелей с питанием от сети инерция двигателя и редуктора обычно оказывает достаточное сопротивление, чтобы освободить патрон от шпинделя.

    • Если вы полагаетесь исключительно на инерцию, вам нужен внезапный толчок, чтобы ослабить патрон. Сильно нажмите на сверло, чтобы оно не двигалось, и ударьте по шестигранному ключу особенно резким ударом.

    • Для этого потребуется стальной молоток — как бы вам не хотелось так плохо обращаться со своим любимым шестигранным ключом — пластиковый или деревянный молоток смягчит удар.

    Редактировать

    • Для аккумуляторных дрелей-шуруповёртов и проводных моделей с низкой скоростью/высоким крутящим моментом альтернативой методу без гаечного ключа является захват шестигранного ключа в тисках, установка дрели в обратном направлении, крепкое удержание обеими руками и нажатие на спусковой крючок.

    • Однако этот метод не для новичков, так как он небезопасен: крутящий момент может повредить запястье, а ток заблокированного ротора может сжечь двигатель бурильной машины.

    • Если дрель оснащена механическим переключателем скорости и/или сцеплением, обязательно установите шестерню на самую низкую скорость и/или сцепление на максимальное значение.

    Редактировать

    • Если патрон полностью сломан, вы не сможете затянуть его кулачки шестигранным ключом. В этих случаях метод с одним гаечным ключом или без него не сработает.

    • Для патронов с ключом, если нет других приспособлений для захвата, вы можете использовать гаечный ключ с крючком, установив штифт в одно из отверстий для ключа патрона.

    • Если вы родились под очень удачливой звездой, вам может сойти с рук установка ключа для патрона и удары по нему молотком под правильным углом. Я сделал , а не сказал вам сделать это.

    • Трубный ключ захватывает практически любой патрон, но существует риск его повреждения.

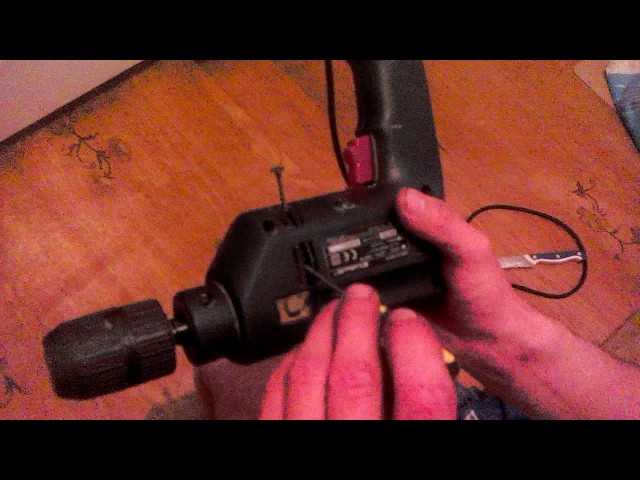

    • Если ничего не помогает, всегда можно разобрать дрель, зажать либо патрон, либо шпиндель в тисках, а другую часть зажать трубным ключом или другим захватным инструментом. Однако это может привести к повреждению шпинделя и/или патрона.

    Редактировать

    • Если стопорного винта нет, и вы ожидаете сильного действия против часовой стрелки (например, при отвинчивании), нанесите небольшое количество резьбового герметика на резьбу шпинделя.

    • Используйте разновидность средней прочности, а не ту, которую вам придется нагревать паяльной лампой, если вам нужно снова снять патрон на более позднем этапе!

    • Накрутите патрон на шпиндель до упора. Вам не нужно затягивать его с чрезмерным усилием, он затянется сам при обычном использовании.

    Редактировать

    • Вставьте и затяните стопорный винт, если применимо (не все патроны имеют раззенковку для установки стопорного винта).

    • org/HowToDirection»>

      Конечно против часовой стрелки!

    • Если винт поврежден, используйте новый, чтобы избавить себя от неприятностей в дороге.

    • Также не помешает обработать эти резьбы каплей резьбового фиксатора.

    Редактировать

  1. Редактировать

Почти готово!

Финишная линия

Отменить: я не завершил это руководство.

8 других людей завершили это руководство.

Автор

с 1 другим участником

Значки:
8

+5 еще значков

Команда

Как заменить сверло

istockphoto.com

Замена сверла — один из первых шагов на пути домашнего мастера от простого к лучшему. Но для тех, кто еще не совсем освоился с электроинструментами, это немалый подвиг.

Крутящий момент дрели может вызвать беспокойство у новых пользователей, а различные типы патронов могут запутать работу. Это руководство о том, как заменить сверло, может избавить вас от страха и путаницы в работе.

Детали сверла, которые необходимо знать

Изучая, как заменить сверло на сверле, важно знать несколько частей инструмента.

  • Губки (также называемые цангой) затягивают сверло и удерживают его на месте.
  • Патрон представляет собой круглую часть, окружающую кулачки. Патрон открывает и закрывает кулачки.
  • Переключатель направления находится над спусковым крючком, и его положение определяет направление вращения патрона.
  • Триггер управляет потоком энергии от аккумулятора к двигателю и определяет скорость вращения патрона.

Знание этих деталей и принципов их работы значительно облегчит замену бит или установку насадок для дрели.

Связанный: Лучшие дрели DeWalt

Как заменить сверло с помощью быстрозажимного патрона

Большинство современных аккумуляторных дрелей имеют бесключевой патрон, а это означает, что пользователю не нужно искать специальный инструмент для ослабления или затягивания механизм, удерживающий биту. Хотя это действительно облегчает обучение замене сверл, некоторые новички могут поначалу чувствовать себя потерянными.

Вот как заменить сверло на дрели с быстрозажимным патроном.

ШАГ 1: Переведите дрель в положение против часовой стрелки.

Возьмите дрель обеими руками, положив одну руку на рукоятку, а другую на патрон дрели.

Держа руку на рукоятке, нажмите переключатель направления, расположенный рядом с курком, до упора вправо, чтобы перевести дрель в режим вращения против часовой стрелки. Это позволит пользователю ослабить патрон с помощью курка и двигателя.

Реклама

ШАГ 2: Аккуратно нажмите на спусковой крючок.

Слегка направьте курок вверх, чтобы сверло не выпало на этом этапе.

Крепко возьмитесь за патрон одной рукой и осторожно нажмите на спусковой крючок. Патрон начнет слегка вращаться в руке пользователя, прежде чем кулачки отпустят сверло и патрон начнет свободно вращаться.

Отпустите спусковой крючок, зафиксируйте переключатель направления в среднем положении и извлеките долото из челюстей.

ШАГ 3: Вставьте новую насадку и затяните.

Вставьте новую насадку в кулачки патрона. Крепко возьмитесь за патрон, сдвиньте селектор до упора влево и осторожно нажимайте на спусковой крючок, пока кулачки не сомкнутся на бите. Отпустите спусковой крючок и быстро поверните патрон рукой, чтобы убедиться, что кулачки достаточно захватывают сверло.

Наконечник Pro : может быть трудно отцентрировать маленькую фрезу в широко раскрытых челюстях. В этом случае сначала сомкните бранши примерно до нужного размера, прежде чем вставлять биту.

istockphoto.com

Как заменить сверло в патроне с ключом

В сетевых дрелях или сверлильных станках используются патроны с ключом. Эти устройства работают аналогично бесключевым патронам в том смысле, что кулачки зажимают биту, но пользователи должны управлять ими с помощью специального ключа, называемого «ключом», чтобы зажимать или ослаблять биту.

Вот как снять сверло и заменить его в патроне с ключом.

ШАГ 1: Отсоедините инструмент от сети и вставьте ключ в патрон.

Случайное нажатие на спусковой крючок или выключатель при вставке ключа в патрон с ключом может привести к травме, поэтому сначала отключите инструмент от сети.

Затем найдите ключ (обычно он прикреплен к шнуру или крепится сбоку сверлильного станка). Затем вставьте его так, чтобы маленькая ручка на конце вошла в одно из отверстий на патроне, сцепив зубья ключа с зубьями патрона.

Реклама

ШАГ 2: Поверните ключ, чтобы открыть патрон.

Сильно нажимая на ключ, поверните его против часовой стрелки, чтобы открыть кулачки патрона. Зубья на ключе будут вращать зубья на патроне, как набор шестерен.

Когда давление в кулачках спадет, извлеките ключ и поверните патрон рукой, чтобы открыть кулачки. Остерегайтесь, что бита может выпасть во время шага, что может привести к необходимости заточки биты.

ШАГ 3: Вставьте новую насадку и закрутите патрон.

Для более крупных бит ослабьте патрон вручную, пока бита не войдет в патрон. Для бит меньшего размера затягивайте патрон вручную, пока бита не окажется по центру между кулачками.

Максимально затяните патрон на бите вручную, прежде чем вставить ключ в патрон. Поверните ключ по часовой стрелке, чтобы зажать бранши на бите.

istockphoto.com

Как заменить насадки в ударном шуруповерте

Ударные гайковерты используют различные типы насадок и имеют уникальный патрон, который называется «быстродействующий», который довольно прост в использовании. Однако, если пользователь не знаком с тем, как работают эти патроны, он может крутить свои колеса (и патрон), пока не разберется. Следующие шаги помогут.

ШАГ 1: Возьмитесь за основание патрона и потяните.

Ударные гайковерты используют подпружиненные патроны с шариковыми фиксаторами внутри для захвата насадок. Чтобы удалить эти биты, возьмитесь за основание патрона между большим и указательным пальцами и потяните патрон в сторону от передней части инструмента.

Бит будет свободен, но может и не выпасть. Попробуйте еще раз, но на этот раз возьмитесь за биту и патрон, одновременно сдвинув их вперед, чтобы освободить биту.

ШАГ 2: Установите новую фрезу в патрон.

Наклоните ударный инструмент вверх и поместите новую насадку в патрон. Биты ударного шуруповерта имеют шестигранные основания, поэтому обязательно правильно их выровняйте. Бита, скорее всего, еще не защелкнется в патроне, поэтому держите отвертку вверх, чтобы бита не выпала.
