Как сделать пресс из гидравлического домкрата: Пресс из домкрата своими руками: чертежи, как сделать, видео

Как сделать самодельный пресс из домкрата

Содержание

  • 1 Применение пресса в бытовых условиях
  • 2 Конструктивные особенности оборудования
  • 3 Создание схемы
  • 4 Необходимый инструментарий
  • 5 Процесс создания гидравлического пресса

Гидравлический пресс представляет собою агрегат, предназначающийся для обрабатывания заготовок посредством большого давления. Функционирует подобное оснащение благодаря жидкостному давлению, которое воздействует на его конструктивные части. Обыкновенно рабочий цилиндр располагается вертикально, однако в некоторых гидравлических прессах он имеет горизонтальное положение. Рабочее усилие варьируется, способно составлять десятки и тысячи тонн.

Оборудование широко используется для того, чтобы штамповать, ковать, править, гнуть, выдавливать трубы и иные профили. Также посредством гидравлического пресса из домкрата возможно брикетировать, пакетировать и прессовать разнообразные предметы. Данное оснащение часто применяется на заводах, производящих резиновые, пластмассовые и деревянные изделия.

Содержание

  1. Применение пресса в бытовых условиях
  2. Конструктивные особенности оборудования
  3. Создание схемы
  4. Необходимый инструментарий
  5. Процесс создания гидравлического пресса

Применение пресса в бытовых условиях

Весьма часто пресс из гидравлического домкрата, имеющий малые габариты, используют в гаражном помещении, мастерской. Используя его, возможно отремонтировать машину, выполнить иные работы.

Посредством подобного оснащения выпрессовывают подшипники, сайлентблоки, осуществляют запрессовку новых запчастей. Кроме ремонта машины, пресс из домкрата применяют, чтобы сгибать предметы из металла, создавать нужное усилие при склейке деталей, брикетировать мусор, выдавливать автомасло и иные расходники. Заводское оснащение имеет большую цену, купить его способен не каждый. Выгоднее сделать пресс своими руками, потратив деньги лишь на покупку нужных материалов.

Конструкцию сделанного устройства возможно сразу же адаптировать для решения какой-либо задачи. Самодельный пресс компактен, его можно без труда разместить в гаражном помещении, мастерской.

Конструктивные особенности оборудования

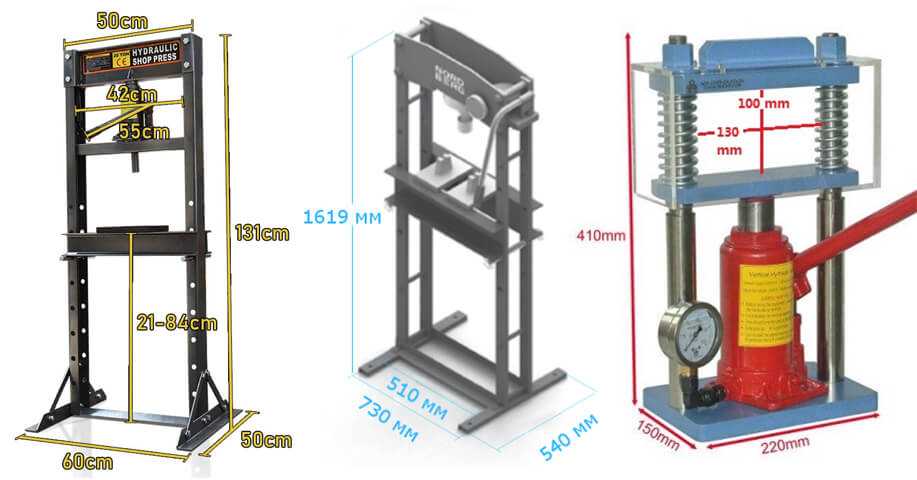

Сделанные самостоятельно прессы имеют рабочее усилие в десять-двадцать тонн. Данный показатель зависим от процедур, которые вы намереваетесь выполнять посредством устройства.
Пресс на гидравлике располагает следующими техническими параметрами:

  • габаритные показатели;
  • вес оснащения;
  • поршневой ход;
  • наличие манометра;
  • показатели установленной станины.

В самодельном оборудовании компрессия в рабочем цилиндре обыкновенно устанавливается посредством насосного устройства. Оно может быть как интегрировано в агрегат или располагаться отдельно. Довольно просто изготовить устройство на гидравлике, если использовать бутылочный домкрат. Там есть встроенный насос.

Перед тем как вы выберете домкрат, определитесь, для чего вам нужен пресс. От предназначения зависит как конструкция оборудования, так и усилие, которое оно будет способно развить. После этого разработайте чертеж. Разумеется, вы можете отыскать схему в Сети и просмотреть ниже видео процесса создания устройства на гидравлике. Однако в этом случае вам придется адаптировать ваши приспособления под чужое оборудование.

Пресс на гидравлике может функционировать по одной из двух схем. Если домкрат будет установлен внизу пресса (на станине), то давление пойдет кверху. Если же его установить наверху устройства, давление пойдет книзу.

Выбирая схему функционирования пресса, нужно помнить, что для большей части домкратов, производимых в настоящее время, единственным правильным считается положение давящим штоком кверху. Расположить их иначе не выйдет. Ввиду этого обычно используется 1-я схема. 2-я применяется тогда, когда нужно выпрессовывать подшипники, втулки из определенных агрегатов.

Создание схемы

Несущим элементом всякого пресса считается станина, к созданию схемы которой нужно отнестись с максимальной ответственностью. Конструкция станины – рама, в ней установлен домкрат с инструментом. Он действует на обрабатываемый предмет.

Рама пресса из домкрата своими руками должна быть высокопрочной, потому как она станет переносить большие нагрузки. Домкрат, формирующий усилие, будет давить на рамный верх и низ.

Низ станины (основание) должен делать более устойчивым все устройство. Определяя ширину внутреннего рамного проема, принимают во внимание габариты предметов, для обрабатывания которых предназначается пресс, габариты всех частей оборудования.

Если самодельный пресс из домкрата своими руками произведен по первой схеме, то конструктивно он устроен таким образом: домкрат монтируется на нижнее основание, заготовка – в рамный верх; давление передается посредством штока и подвижной платформы, которая передвигается по направляющим, располагающимся по сторонам рамы.

Для возвращения штока в стандартное положение применяется пара пружин. Их низ прикрепляется к основанию, а верхняя часть – к подвижной платформе. Для эффективного выполнения пружинами всех возлагающихся на них задач нужно правильно определить жесткость.

При использовании второй схемы на нижнее основание кладется заготовка, а домкратное устройство ставится на передвижную платформу. К ней прикрепляются пружины, которые связывают ее с рамным верхом. В области соприкосновения штока и платформы/перекладины создается гнездо. Как сделать из домкрата пресс, который будет удобен в применении? Требуется добавить возможность регулирования свободного домкратного штока.

Необходимый инструментарий

Чтобы самому изготовить пресс на гидравлике, приготовьте:

  • оснащение для сварки;
  • электродные элементы;
  • ножовку по стали либо болгарку;
  • домкрат на гидравлике;
  • пару пружин;
  • швеллеры;
  • лист из стали толщиной не меньше восьми миллиметров;
  • отрезок полоски из металла толщиной десять миллиметров;
  • трубный отрезок.

Если вы отыщете в гаражном помещении старый грибок моста, который остался после ремонта, можете сделать из него оттягивающее приспособление. Для этого наденьте его на домкратный шток, прикрепите к нему верх пружин, а низ зафиксируйте на станине.

Процесс создания гидравлического пресса

Последовательность создания самодельного пресса из домкрата будет следующей:

  1. После того как схема гидравлического устройства разработана, все нужные материалы, инструментарий приготовлены, начинают создание пресса. Прежде всего требуется выполнить нарезку металла, соблюдая размеры.
  2. Теперь необходимо изготовить основание оборудования. Для этого посредством сварки соединяют приготовленные квадратные трубы. На образовавшийся прямоугольник приваривают пластинку из стали. После этого выполняют сваривание боков и верха рамы. Необходимо следить, чтобы созданная конструкция была ровной, углы соединений равнялись девяноста градусам. Ее сваривают с основанием.
  3. Для создания подвижной платформы применяют швеллер, трубу в форме прямоугольника либо квадрата. В центр платформы посредством приваривания присоединяют трубный отрезок, служащий гнездом для головки домкратного штока. Для создания направляющих понадобится пара полос из стали. Их величина должна быть соответственна ширине рамы устройства по наружному контуру.
  4. Полоски прикрепляют к бокам платформы посредством болтов. Так же делают и съемный упор. В направляющих сверлят отверстия напротив рамных стоек.
  5. В конце устанавливают пружины оттягивания и домкратное устройство. Подобное оборудование очень удобно, потому как из него в любой момент можно достать собственный домкрат.

Для того, чтобы лучше разобраться с технологией создания самодельного пресса рекомендуем посмотреть обучающие видео ролики.

Пресс из домкрата — пошаговые инструкции по созданию самодельного устройства

Ситуаций, когда нужно сжать детали и материалы с большой силой в быту предостаточно. Вследствие этого пресс является неотъемлемым атрибутом любого хозяйства.

Конечно, можно приобрести оборудование для прессования заводского производства. Однако стоит оно недёшево, да и не всегда может устроить мастера своими параметрами и размерами. Поэтому всё больше людей задаются вопросом, как сделать пресс из домкрата.

Краткое содержимое статьи:

  • Специфика гидравлического домкрата
  • Принцип действия гидравлического пресса
  • Материалы и инструменты для самостоятельной сборки пресса
  • Изготовление пресса своими руками
  • Фото пресса из домкрата

Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.


Принцип действия гидравлического пресса

Устройство для прессования, сделанное своими руками, не уступает по своим качественным и техническим характеристикам заводским аналогам.

Как видно на фото самодельного пресса, он может использоваться в быту для разных нужд, будь то:

  • выгибание;
  • ковка;
  • штамповка;
  • выдавливание профилей;
  • прессовка разных деталей.

Кроме того, устройство для прессования может быть полезным:

  • в выжимании соков из фруктов и овощей;
  • для приготовления масла своими руками.

Материалы и инструменты для самостоятельной сборки пресса

Любая инструкция по созданию чего-либо, и инструкция для изготовления пресса не исключение, первым шагом диктует нам подготовить рабочее место и все необходимые материалы.

В этом случае нам понадобится:

  • домкрат;
  • швеллеры;
  • стальная профилированная труба прямоугольного сечения;
  • стальной уголок и полоски;
  • труба, диаметр которой равен размеру головки штока домкрата;
  • пластина из стали 250*100 мм;
  • стальные пружины – 2 шт.

Из инструментов не обойтись без сварочного аппарата и болгарки.


Изготовление пресса своими руками

После того, как чертежи и размеры для изготовления пресса определены и выверены, а все необходимые материалы и инструменты подготовлены, можно начинать сборку устройства.

Вот последовательность создания пресса из домкрата пошагово:

Делаем опорную платформу. Она должна быть максимально надёжной, прочной и выдерживать рабочие показатели мощности домкрата, иначе всё устройство будет неустойчивым.

Повысить надёжность можно, используя четыре швеллера, приваренных друг к другу боковыми сторонами. Причём сварные швы должны быть качественными.

Вертикальные стойки и нижний упор изготавливаем из стальной профилированной трубы. Их высота должна соответствовать величине наибольшего выхода штока, габаритам домкрата и толщине съёмного упора. Что касается длины нижнего упора, она равна длине опорной платформы.

Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого применяем уголки. Добавляем прочности пластинами, приваривая их по диагонали к стойкам и основанию пресса.

Изготавливаем съёмный упор из стальных полос. Он будет перемещаться в вертикальной плоскости при помощи направляющих, создавая давление на обрабатываемый предмет. Вместо полос можно использовать кусок трубы, из которого делали станину.


К упору крепим болтами две направляющие пластины. Поскольку пресс будет использоваться для обработки разных материалов и с разными целями, данный упор обязан быть съёмным. Для этого в блоке из полос делаем пару сквозных отверстий.

Устанавливаем домкрат. Для его монтажа оттягиваем смещающийся упор и вставляем домкрат между ним и платформой таким образом, чтобы при задвинутом положении наконечник штока оказался внутри фиксатора. Основание домкрата крепим на подвижном упоре при помощи сварки или болтов. Оборудование для прессования готово!

В заключение отметим, что изготовить пресс из обычного домкрата совсем несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив небольшие усилия, вы получите полезный механизм, который всегда пригодится в хозяйстве.

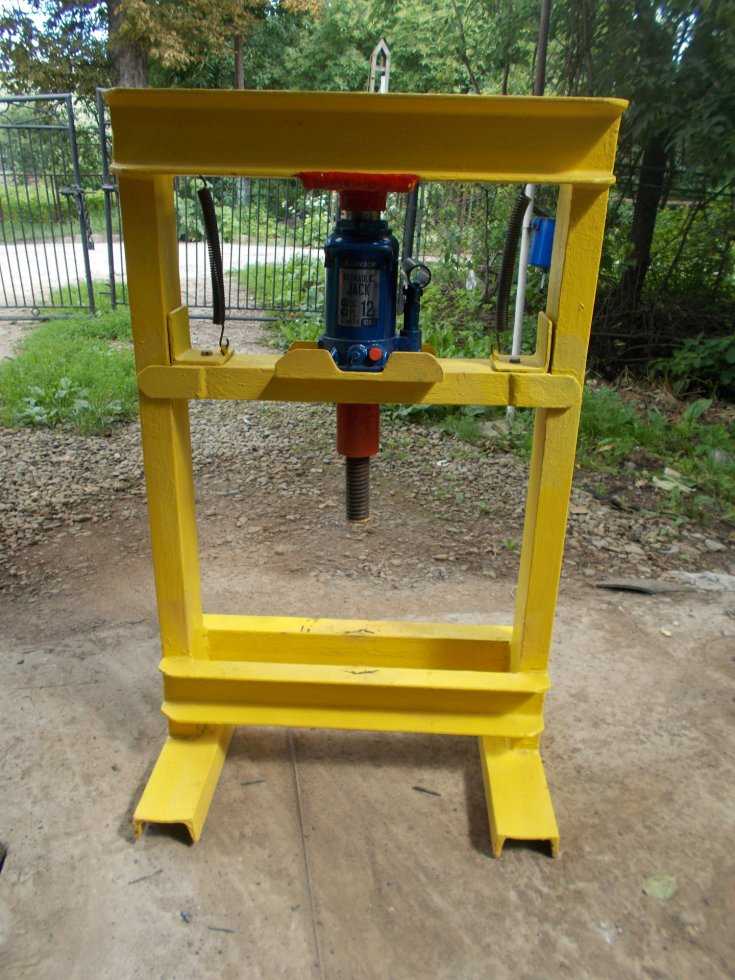

Фото пресса из домкрата
