Припой и флюс для пайки, назначение, химсостав, приготовление

Для пайки паяльником применяется припой, а чтобы припой хорошо растекался по поверхности соединяемых пайкой деталей, используют вещество, которое называется флюс. В зависимости от металла деталей и их размеров, крепости и герметичности пайки необходимо выбирать определенную марку припоя и флюса. Информация в таблицах поможет Вам подобрать необходимый припой и флюс для пайки.

Марки мягких припоев для пайки паяльником

Основным компонентом при пайке электрическим паяльником является оловянно-свинцовый припой. Он выпускается в виде проволоки или трубки разных диаметров. Трубчатый припой внутри заполняется канифолью. Такой припой очень удобен при работе, так как не требует дополнительного брать на жало паяльника флюс.

Припой представляет собой сплав легкоплавких металлов. Как правило, в состав припоя входит олово. Можно паять и чистым оловом, но оно дорогое и поэтому в олово добавляют дешевый свинец. Олово является экологически чистым металлом и его можно применять в качестве припоя для пайки в чистом виде пищевой посуды и медицинских инструментов. Если согнуть или сжать трубочку из чистого олова, то она хрустит. Чем больше в составе припоя свинца, тем темнее поверхность припоя.

Припои маркируются буквами и цифрами. Например ПОС-61, что обозначает П – припой, О – оловянный, С – свинцовый, 61 – % содержания олова. ПОС-61 является самым распространенным, так как подходит для пайки в большинстве случаев. В народе ПОС-61 часто называют третник , так как в его составе третья часть свинца (Pb).

Припои бывают мягкие и твердые. Температура плавления мягких припоев ниже 450˚С. Твердые припои плавятся при нагреве свыше 450˚С и для пайки электрическим паяльником не используются.

Основные технические характеристики мягких припоев

для пайки электрическим паяльником

Удельное электрическое сопротивление оловянно-свинцового припоя (проводимость) составляет 0,1-0,2 Ом/метр, алюминия 0,0271, а меди 0,0175. Как видите, припой проводит ток в десять раз хуже, чем медь или алюминий.

Наиболее распространенным припоем является ПОС-61, его еще называют третник. Он отлично подходит для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом и не дорогой. Подходит практически для всех случаев пайки в быту.

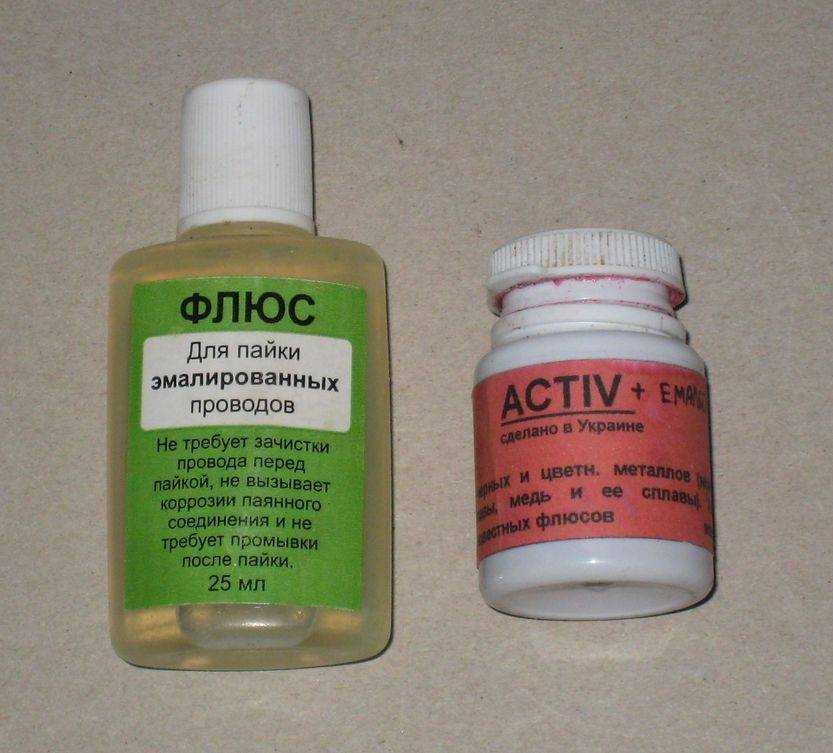

Флюс для пайки паяльником

Флюс это вспомогательное вещество, необходимое для освобождения поверхностей спаиваемых деталей от окислов и лучшему растеканию припоя по поверхности металла при пайке. Без применения флюса выполнить паяльником качественную пайку практически не возможно.

При приготовлении наиболее популярных флюсов для пайки электрическим паяльником, применяется канифоль. Ее получают из древесины деревьев хвойных пород, в основном сосны. При температуре около 50 °С канифоль размягчается, а при 250 °С начинает кипеть.

Канифоль не устойчива к воздействию атмосферной влаги – гидролизуется. Она состоит на 85-90% из абиетиновой кислоты. Если не удалить остатки канифоли после пайки то происходит окисление места пайки. Многие этого не знают и считают, что канифоль для металла безвредна. Кроме того, впитывая воду из атмосферы, канифоль увеличивает свою проводимость и может нарушать работу электронных устройств, особенно высоковольтных их цепей.

Популярные флюсы для пайки электрическим паяльником

Наименование флюса	Состав % от общего объема	Область применения флюса	Способ приготовления флюса	Удаление остатков флюса
Канифольные не активные флюсы
Канифоль светлая	Канифоль светлая — 100	Пайка меди и ее сплавов легкоплавкими припоями	Готов к использованию	Спиртом или ацетоном, кистью
Спирто-канифольный	Канифоль — 20 Спирт — 80	Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли
Глицерино-канифольный	Канифоль — 6 Глицерин -14 Спирт — 80	Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковый	Канифоль — 24 Хлористый цинк — 1 Спирт — 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка	Ацетоном, кистью
Канифольный хлористо-цинковый (флюс паста)	Канифоль — 16 Хлористый цинк — 4 Вазелин — 80	Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином
Кислотные активные флюсы.
Хлористо-цинковый	Хлористый цинк — 25 Соляная кислота — 1 Вода — 75	Пайка деталей из чёрных и цветных металлов	Кислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готов	Промывка водой или раствором питьевой соды в воде, кистью
	Канифоль — 16 Хлористый цинк — 4 Вазелин — 80	Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином
	Канифоль — 24 Хлористый цинк — 1 Спирт — 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМ	Ортофосфорная кислота (плотность 1,7) — 16 Спирит этиловый — 1,6 Вода — остальное	Пайка меди, серебра, константана, платины, нержавеющей стали, черных и других металлов	Кислоту медленно вливают в посуду и затем добавляют спирт	Промывка водой, кистью

Флюс на основе спирта и растворителей требуется хранить в герметичной таре, иначе жидкость быстро испарится. Очень удобна для этих целей бутылочка от маникюрного лака. Всегда и кисточка под рукой, которой удобно наносить флюс на место пайки. Такую бутылочку практически в любом доме можно найти. Еще ее достоинство, кисточка и закрутка не растворяются спиртом и растворителем. Перед наполнением флюсом обязательно нужно тщательно вымыть бутылочку и кисточку от лака. Если лак сильно застыл, то налить ацетона и оставить. Через время лак растворится.

В бутылочке я и приготавливаю спирто-канифольный флюс. Сначала через воронку из бумаги насыпаю порошок канифоли и затем заливаю спиртом. Легко налить спирт в узкое горлышко бутылочки, если прикоснуться горлышком бутылки со спиртом к кисточке, предварительно смоченной в спирте. Лить нужно очень медленно и ни одной капли не прольете. Со временем спирт испаряется и флюс становится густым. Тогда нужно его разбавить спиртом до требуемой консистенции.

В качестве флюса я часто использую не документированный флюс аспирин (ацетил салициловая кислота), который применяют в качестве лекарства. С помощью его, можно без предварительной подготовки, залудить медные и стальные поверхности. На основе аспирина легко готовится и жидкий флюс для пайки паяльником, достаточно таблетку растворить в небольшом количестве спирта, ацетона или воды.

Паяльные пасты (тиноль) для пайки

Паяльная паста (тиноль) представляет собой композицию из припоя и флюса. Паста не заменима при пайке паяльником в труднодоступных местах, и при монтаже бескорпусных радиодеталей. Паста наносится лопаткой в нужном количестве на место пайки и затем прогревается электрическим паяльником. Получается красивая и качественная пайка. Особенно удобно ее применение при отсутствии опыта работы с паяльником.

Пасту можно изготовить самостоятельно. Для этого нужно выбрать марку припоя, подходящего для пайки требуемого металла. Далее напильником с крупной насечкой напилить из прутка опилок. Затем в подобранный из таблицы жидкий флюс для пайки добавлять, перемешивая опилки до получения состава пастообразного состояния. Хранить пасту нужно в герметичной упаковке. Срок хранения пасты не более полгода, так как опилки припоя со временем окисляются.

Какой флюс использовать для пайки микросхем

Содержание:

Какой флюс использовать для пайки микросхем

Каким флюсом нужно паять микросхемы? Какой флюс для пайки выбрать? Этими непростыми вопросами задаётся каждый начинающий пайщик.

Флюс предназначен для того, чтобы припой равномерно растекался по поверхности металла. Флюс служит для удаления оксидной пленки, он также обеспечивает хорошее сцепление припоя.

Флюсы бывают активные и нейтральные, а также безотмывочные, которые не проводят электрический ток. В этой статье мы рассмотрим, какие бывают флюсы, и какой флюс лучше использовать для пайки микросхем.

Основные виды флюсов

Итак, сегодня применяются в основном такие виды флюсов:

• Активные флюсы — в их основе лежат агрессивные кислоты. Такие флюсы хорошо удаляют оксиды с поверхности различных металлов, а все благодаря бурной реакции, которая протекает при их использовании.
• Нейтральные флюсы — в их составе нет агрессивных кислот.
• Безотмывочные флюсы —  как указывалось выше, такой тип флюса не проводит электрический ток.

Рассмотрим по порядку каждый из всех вышеперечисленных флюсов, чтобы знать, что они собой представляют.

Где применяются активные флюсы

Паять микросхемы активными флюсами не рекомендуется, так как микросхема может прийти от этого в негодность. Флюсы с агрессивными кислотами в основном применяют для пайки проводов и металлических изделий, которые сильно повреждены коррозией. Само собой разумеется, что перед пайкой деталей нужно обязательно избавиться от следов коррозии на металле.

Яркими представителями активных флюсов являются: флюс SF-OR/LF-3.5, флюс SFL-RO/NC-800, кислота для пайки ZN 85%, флюс ЛТИ 120 и другие. При использовании активного флюса, после завершения пайки его нужно обязательно смыть, можно обычной водой.

Нейтральные флюсы

Так называемые «нейтральные флюсы» не содержат в своём составе агрессивных кислот. Чаще всего это флюсы в виде пасты, которая наносится на заранее подготовленное место пайки: хорошо очищенное от окислов и загрязнений.

Нейтральные флюсы подходят для пайки радиокомпонентов на платах. При пайке микросхем нейтральным флюсом, исключено повреждение последних, однако не исключено замыкание контактов при неправильном использовании флюса. По этой причине рекомендуется все же смывать нейтральные флюсы с плат после окончания работ связанных с пайкой микросхем.

Примерами нейтральных флюсов могут служить: флюс-гель AMTECH RMA-223, флюс-паста BAKU BK-150, флюс-паста LUKEY L-2011.

Что представляет собой безотмывочный флюс

Как становится понятным из названия, безотмывочный флюс не требует смывки. По этой причине безотмывочные флюсы широко используются для пайки микросхем, различных SMD компонентов и радиодеталей. Там, где возможности смыть флюс, нет, то есть, в труднодоступных местах, лучше всего применять именно безотмывочные флюсы.

Такой тип флюса не приводит к повреждению микросхем и других компонентов платы, поскольку он не проводит электричество. К безотмывочным флюсам относятся флюсы: BAKU RMA-225-LO, KINGBO RMA-218, AMTECH NC-559-ASM.

Флюсы могут быть жидкими, в виде пасты или геля. Пайка микросхем жидким флюсом опасна тем, что гель может затечь под микросхему, что тем самым выведет её из строя. Поэтому рекомендуется паять микросхемы гелевым флюсом, который никуда не затекает и очень удобно наносится на место пайки.

Типы флюсов для пайки

Если вы имеете дело с электрическими цепями и печатными платами, вы должны знать о процессе пайки. Это процесс, который помогает соединить два материала путем расплавления присадочного металла между ними. Это сложный процесс, и прежде чем вы сможете приступить к нему, вам потребуется некоторое время.

Вы знаете, что такое флюс для пайки? Ну, а если нет, вы можете найти это ниже. В этой статье вы узнаете, что такое паяльный флюс и каковы его распространенные виды. Итак, приступим.

Схема

Что такое флюс?

Паяльный флюс можно рассматривать как химическое вещество, используемое при ручной пайке или сборке печатных плат. Это скорее чистящее средство, которое помогает удалить оксиды и загрязнения с поверхностей. В целом, это помогает эффективно спаять соединения, очищая поверхность.

Одним из ключевых моментов прочного паяного соединения является чистая металлическая поверхность, свободная от окислов, грязи и пыли. Именно для этого и используется паяльный флюс.

Типы флюса для пайки

Вот некоторые распространенные типы флюса для пайки, которые вы найдете: –

Флюс канифоли

Этот тип флюса обычно изготавливается из экстрактов живицы сосновых деревьев. Существует 3 различных категории:

• Активированная канифоль или RA Flux : Это наиболее активный тип канифольного флюса, который оставляет наибольшее количество остатков после процесса пайки.
• Слегка активированная канифоль : Этот флюс можно использовать для очистки контактов с металлизированными контактами или выводов, покрытых припоем.
• Канифольный флюс : Этот тип канифольного флюса вообще не активен; Применяется для поверхностей, которые уже чистые и ничего не оставляет после пайки.

Водорастворимый флюс

Также известен как флюс на основе органических кислот. Он сделан из органических веществ, отличных от канифоли. Этот тип флюса превосходен, так как обладает отличной флюсовой активностью. Кроме того, такие флюсы обладают отличной способностью очищать или удалять оксиды при пайке.

Однако при очистке печатных плат этим флюсом нужно соблюдать осторожность. Иногда это может привести к загрязнению флюса.

Флюс без очистки

В отличие от других типов флюса, этот флюс не требует очистки после завершения пайки.

ОБЗОР ЗА И ПРОТИВ

В этом разделе вы найдете краткий обзор плюсов и минусов различных типов флюсов. Обычно качество флюса зависит от его активности и способности образовывать прочный шов. Итак, начнем: —

Водорастворимый флюс

Плюсы:

Когда дело доходит до пайки, лучше всего подходит водорастворимый флюс. Этот тип флюса обладает высокой активностью, эффективно очищает металл перед пайкой. Также этот тип флюса никогда не пригорает в процессе пайки.

Минусы:

Но недостатком этого типа флюса является агрессивный характер. Такие типы флюсов могут вызывать коррозию и вступать в реакцию с металлом даже после пайки. По этой причине рекомендуется счищать его с поверхности после процесса пайки.

После завершения пайки необходимо осмотреть поверхность, чтобы обнаружить признаки ионного загрязнения. А это совсем хлопотно.

Водорастворимый флюс также может вызывать рост дендритов. Это волосовидная структура, которая может появиться между дорожками проводников. В общем, водорастворимые флюсы содержат агрессивную химию, использование которой может стоить вам немалых денег. Этот тип потока использовался в прошлом, но теперь вы должны избегать его, если это возможно.

Канифольный флюс

Плюсы:

Полностью канифольный флюс обеспечивает превосходную пайку. Он может очистить металлы, которые вы хотите припаять, и может оставаться там, пока процесс не закончится. Канифольный флюс так же полезен, как и водорастворимый флюс, но не имеет недостатков. Это означает, что канифольный флюс не повредит и не разъест поверхность.

Канифольный флюс может действовать как барьер после завершения процесса пайки. Он улавливает ионные остатки, не давая им двигаться повсюду и реагировать.

Минусы:

Недостатком канифольного флюса является то, что он оставляет следы на печатной плате. Канифольный флюс также может загрязнять производственное оборудование. Также в суровых условиях канифольный флюс работает неэффективно.

Очистка канифольного флюса тоже может быть довольно дорогой. Однако, если вы используете растворитель, то можете забыть о его минусе. В целом, канифоль является отличным и многоразовым типом флюса.

Флюсы с низким содержанием твердых частиц/без очистки

Плюсы:

Этот тип флюса отличается наименьшей активностью и химическим составом. Он был разработан, чтобы исключить необходимость очистки остатков. И делает это именно из-за низкой активности. Он никогда не реагирует после завершения процесса пайки. Кроме того, вам не нужно чистить, так как не остается следов.

Однако существуют различные типы не требующих очистки флюсов с различным составом. И его состав может определить, насколько хорошо он будет работать.

Минусы:

Теперь для хорошей пайки флюс должен быть достаточно активным. И это то, чего не хватает в этом типе флюса. Безостаточный флюс имеет низкий химический состав и активность, что делает его менее эффективным для пайки.

Выбор наилучшего флюса для пайки

Когда дело доходит до поиска наилучшего флюса для пайки, он выливается именно для той цели, для которой он вам нужен. Кроме того, есть определенные факторы, которые вы можете рассмотреть, прежде чем принимать решение. Вот факторы, которые вы можете учитывать: –

• Тип платы, с которой вы работаете. Есть три типа: –
  • Многослойный
  • двусторонний
  • Односторонний
• Тип и плотность электронных компонентов, которые вы хотите припаять
• Процесс пайки, который вы хотите использовать. Есть три стандартных процесса:
  • Пайка волной припоя
  • Пайка
  • и СМТ
• Пайка металлов, которые необходимо соединить

Заключение

Водорастворимый флюс может быть агрессивным или сверхреактивным по своей природе, и никакой остаточный флюс не может быть неактивным. Итак, когда вы ищете подходящий тип флюса для пайки для электрических целей, вы можете предпочесть канифольный флюс. Иногда он может оставить после себя след, но он очень эффективен.

Однако, если вы занимаетесь сантехническими работами, вы можете выбрать кислотный или водорастворимый флюс. Поэтому перед выбором типа флюса обязательно определите цель пайки. Таким образом, вы, несомненно, найдете правильный вид флюса без каких-либо осложнений.

Лучший флюс для пайки ювелирных изделий: как правильно выбрать

Ганоксин может получать рекомендательные вознаграждения от компаний, перечисленных на этой странице. Учить больше.

Technical Briefs посвящен техническим проблемам, представляющим интерес для широкой аудитории, и затрагивает такие разнообразные темы, как передовые технологии и древнее искусство. Он также ответит на вопросы читателей и ответит на предложения, всегда пытаясь простыми словами объяснить магию и чудо работы с металлом. В этой статье Тим рассказывает о потоках.

~~~~~~~~~~~~~~~~~~~~~~~

Уважаемый Тим,

У меня вопрос о флюсах. Я прочитал большинство стандартных учебников и, хотя я нахожу те же самые потоки, упомянутые в большинстве, я не могу найти четкого первого выбора. Который лучший?

– Отчаянно ищу флюсы

Я сочувствую вашему замешательству, но я также не могу порекомендовать лучший флюс. Нет ни одного. Выбор флюса зависит от нескольких факторов, связанных с типом работы, ее масштабом и личностью мастера.

Ганоксин спонсируется

«Я тоже не могу порекомендовать лучший флюс. Нет ни одного. Выбор флюса зависит от нескольких факторов»

Флюс предназначен для предотвращения образования оксидов, обеспечивая при этом поверхность, по которой может течь припой. Это достигается за счет поглощения кислорода до того, как он достигнет металла с образованием оксидов и оставаясь жидким при высоких температурах. Эти два качества, впитывающая способность и его липкость, — вот что нужно искать во флюсе.

Лучшие флюсы для пайки ювелирных изделий

Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных по ссылкам с нашего сайта.

Флюсы для легких условий эксплуатации (самопротравливающие)

.Нажмите, чтобы узнать цену

Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных по ссылкам с нашего сайта.

«В ситуациях, когда небольшое количество тепла применяется в течение короткого периода времени… подойдет флюс для легких режимов работы».

В ситуациях, когда небольшое количество тепла применяется в течение короткого периода времени и когда соединяемый металл имеет лишь небольшую склонность к соединению с кислородом (например, серебро или золото), легко- поток пошлин будет делать. В эту категорию входят желтые или зеленоватые жидкости на основе фтора, о которых вы, вероятно, читали. Они особенно подходят для простых работ, таких как определение размеров колец, простая конструкция проволоки и т. д.

«В ситуациях, когда требуется скорость или когда маринад недоступен, можно использовать эти флюсы».

Преимущество этих флюсов в том, что они не образуют флюсового стекла, прочного эмалевого остатка флюсов на основе буры. Они называются самопротравливающими, то есть их не нужно зачищать в протравке после пайки. В ситуациях, требующих скорости, или когда кастрюля с рассолом недоступна, следует использовать эти флюсы. Другим, менее важным преимуществом этих флюсов является то, что они представляют собой водянистую жидкость. Это облегчает их нанесение кистью и позволяет распылять на заготовку распылителем. Если вы сделаете это, избегайте вдыхания образующегося тумана и пара.

Ганоксин спонсируется

HandyFlux

Нажмите, чтобы узнать цену

Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных по ссылкам с нашего сайта.

Популярным и знакомым продуктом является белая паста под названием Handy Flux. Самым большим преимуществом этого флюса является его гораздо большая способность поглощать кислород. Он предпочтителен для операций, связанных с образованием оксидов основных металлов, таких как медь и латунь, а также для ситуаций, требующих большого количества тепла. Даже в этом случае поглощающая способность потока может быть исчерпана.

Чтобы убедиться в этом, проведите следующий эксперимент:

Отрежьте кусок меди размером в пару квадратных дюймов, очистите его и покройте флюсом. Установите его на паяльный блок и нагрейте пятно в центре.

Сначала вода из флюса выкипит, оставив белую корку. Флюс расплавится, приобретет красновато-коричневый цвет и провиснет наружу. Затем цвет выгорит, оставив флюс прозрачным, а медь ярко-оранжевой. В зависимости от толщины слоя флюса это состояние будет длиться минуту или две. Затем по краю пластины вы увидите, как медь начинает темнеть.

Ганоксин спонсируется

Удерживая пламя неподвижно в центре листа, вы увидите кольцо темно-зеленой окисленной меди, подползающее к пламени. Так образуются оксиды меди. В течение пары минут круг чистой меди в центре сожмется в точку, а затем исчезнет. Это иллюстрирует поглощающую способность потока и результат насыщения потока.

«В теплом Sparex большинство отложений флюсового стекла удаляются примерно через пять минут».

Если дать меди остыть на воздухе, осмотрите флюсовое стекло, и вы увидите, насколько прочным оно может быть. Удаление его с помощью истирания сложно и рискованно, так как напильник или наждачная бумага имеют свойство соскальзывать со стекла и изнашивать металл вокруг него. Решение состоит в том, чтобы растворить флюс в рассоле. В теплом Sparex большинство отложений флюсового стекла удаляются примерно через пять минут. Для особо толстых покрытий может потребоваться больше времени. Остатки можно смыть горячей водой, но это займет больше времени.

Помимо способности поглощать кислород, флюс на основе буры обладает и другими свойствами. Во-первых, он всегда становится прозрачным при температуре 1100°F, что делает его надежным индикатором температуры. Еще одно качество, которое любят и ненавидят, — это то, как он действует как клей. Handy Flux может помочь удержать чип припоя на месте при уважительном использовании, но будет безжалостно прилипать к блоку припоя в незнакомых руках. Опыт — единственный помощник в управлении этим качеством.

Ганоксин спонсируется

Prip’s Flux

Нажмите, чтобы узнать цену

Как партнер Amazon, мы зарабатываем на соответствующих покупках, сделанных по ссылкам с нашего сайта.

Третий вариант флюсов называется Prip’s Flux. Это смесь, которую вы можете сделать сами (я уверен, что вы видели рецепт в своем чтении). Это жидкость, похожая на флюс для легких работ, но обладающая высокой прочностью для защиты металла от оксидов. Prip не обладает такой смачивающей способностью, как два других, поэтому создать полное покрытие сложнее. Рекомендуемый метод — нагреть металл, нанести флюс кистью или распылить, затем снова нагреть металл и повторить процесс. Это необходимо сделать несколько раз, чтобы установить воздухонепроницаемый экран против окисления. Положительным моментом является то, что Prip не растворяется в воде, поэтому, если вы охлаждаете деталь в воде, а не протравливаете, слой флюса остается относительно нетронутым.

Флюсы для домашних мастеров

Другой раствор, о котором вы, возможно, читали, представляет собой смесь спирта и борной кислоты. Перед пайкой ювелирное изделие погружают в концентрированный раствор этих двух ингредиентов, устанавливают на паяльную колодку и поджигают. Спирт сгорает, оставляя тонкий белый слой буры. Это хорошее покрытие для легких условий эксплуатации, предотвращающее образование накипи, но не сильно способствующее фактическому растеканию припоя. Многие люди используют этот метод, а затем наносят небольшое количество разбавленного Handy Flux на область сустава.
